Выбор и установка насосной станции для колодца

Как подключить

Как  своими руками установить  и подключить насосную станцию?

Место

Она может быть установлена:

В кессоне скважины;

Насос установлен в кессоне

В утепленном домике, построенном над колодцем;

Станция стоит непосредственно над колодцем

В подвале или цокольном этаже дачного дома (разумеется, при небольшом удалении от источника воды).

Главное требование к месту установки насоса — положительная температура. Замерзание воды в мембранном баке или рабочей камере будет означать досрочное завершение карьеры насосной станции.

Питание

Абсолютное большинство насосных станцией начального уровня питаются от одной фазы и подключаются к обычной розетке. Минимальное сечение медной проводки — 2х1,5 мм2. Заземление не обязательно, но желательно.

В большинстве случаев станция снабжается шнуром питания с обычной евровилкой

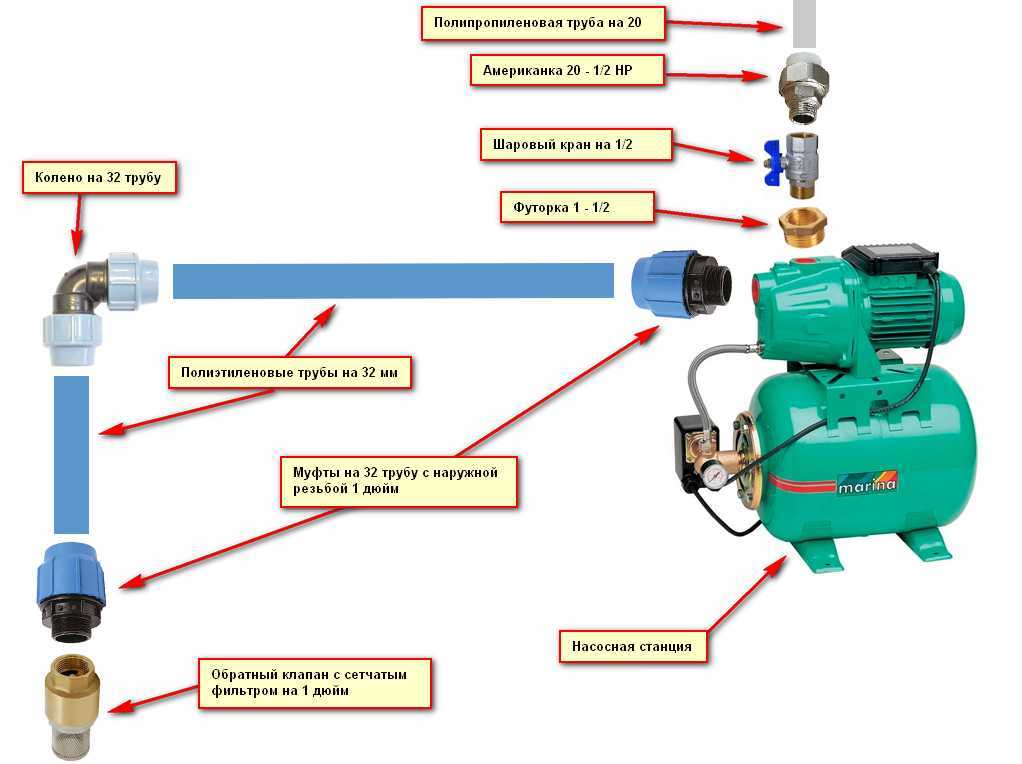

Всасывающая труба

Она подключается к всасывающему патрубку насоса через фитинг или переходник.

К всасывающей трубе есть два обязательных требования:

1. Она должна иметь жесткие или армированные стенки. Если вы попытаетесь использовать в роли всасывающего обычный садовый шланг — при запуске насоса он будет мгновенно сплющен атмосферным давлением;

Шланг армирован стальной проволокой

1. Ее диаметр не должен быть меньше размера входного патрубка на рабочей камере насоса, иначе она станет ограничивать производительность станции.

На конце всасывающей трубы ставят обратный клапан.

Клапан на конце шланга

При подаче воды из источника с существенным количеством взвесей или песка он снабжается сетчатым фильтром. Функция клапана — не дать воде вылиться из мембранного бачка и водопровода после остановки насоса.

Дюймовый клапан с сеткой

Емкость

Как организовать с помощью насосной станции подачу воды из накопительной емкости?

• Бак устанавливается в любом теплом помещении с прочным основанием (как правило, в цокольном этаже, подполе или подвале дома);
• Чуть выше дна емкости монтируется врезка (латунная или нержавеющая) с таким же диаметром, что и у входного патрубка станции;

Латунная врезка для бака

• Врезка снабжается краном, позволяющим отсечь насос от емкости;
• На входном патрубке насоса устанавливается обратный клапан. Стрелка на его корпусе должна указывать на насос. Как и в случае с всасывающей трубой, он предотвратит обратный ток воды при остановке рабочего колеса.

Вода подается в водопровод из установленного в подвале бака

Водопровод

Автоматические станции не нуждаются в дополнительном регулирующем оборудовании и подключаются непосредственно к водопроводу. Если вы используете керамические смесители (с картриджами или поворачивающимися на 180 градусов кранбуксами), ввод желательно снабдить фильтром механической очистки: взвеси и песок губительны для керамики.

Механический фильтр на вводе воды в дом

Осмотический фильтр для приготовления питьевой воды

Эжектор

Эжектор соединяется с насосом двумя трубами — всасывающей и напорной. В роли напорной обычно используют трубу ПНД (из полиэтилена низкого давления).

Тонкость в установке эжектора лишь одна: если он снабжен длинным пластиковым раструбом на выходе для подключения всасывающей трубы, между фитингом-переходником на ПНД трубу или шланг  и эжектором стоит установить латунный или оцинкованный патрубок. Он защитит раструб от поломки при перегибе всасывающей магистрали.

Так эжектор подключается к напорной и всасывающей трубам

Дополнения и аксессуары

Безопасную и долгую работу насосной станции обеспечивают следующие дополнения:

• Обратный клапан, обеспечивающий безопасную эксплуатацию и длительный срок службы оборудования;
• Съемный входной фильтр, защищающий НС от загрязнения.

Благодаря тому, что у всех изготовителей оборудование имеет одинаковые дюймовые разъемы, проблем подключения этих важных насосных «аксессуаров» не возникает. Всасывающий шланг рекомендуем выбрать жесткий, гофрированный, армированный, чтобы под давлением он не деформировался. А еще лучше использовать трубу подходящего размера с соответствующим разъемом для подключения к насосу.

Система с накопительным баком

В качестве альтернативы гидроаккумулятору можно рассмотреть обычный бак, например, из пластика. Он может быть любой подходящей емкости, которая обеспечит потребности семьи в воде. Обычно такой накопительный бак устанавливают как можно выше, чтобы обеспечить достаточный напор воды в водопроводной системе дома.

При этом необходимо учитывать, что нагрузка на стены и перекрытия возрастет. Для расчетов следует помнить не только о весе накопленной жидкости (вес воды в баке на 200 литров составит, разумеется, 200 кг).

Учитывать нужно и вес самого бака. Совокупный вес соотносятся с несущей способностью дома. Если в этом отношении появляются сомнения, лучше обратиться за консультацией к опытному инженеру.

Когда количество воды в баке достигает минимального уровня, насос включается и работает до тех пор, пока бак не заполнится. После этого насос автоматически отключается. Накопительный бак считается эконом-вариантом водоснабжения дома, поскольку стоимость такого комплекса устройств ниже, чем у насосной станции промышленного производства.

Поверхностный насос на даче можно использовать для различных целей, например, для заполнения водой накопительного бака, для полива и т.п.

Как выбрать насосную станцию?

Для того чтобы дом был обеспечен полноценной системой водоснабжения, работающей автономно и отлдичающейся высокой надежностью, необходимо соблюдать несколько правил того, как выбрать подобное оборудование:

Для начала хозяева дома должны вычислить высоту подъема воды из колодца либо скважины, а затем на основании этого определить то, какими показателями по мощности, производительности должен обладать агрегат.
Жители регионов, где часто случаются проблемы с электричеством, должны выбирать аккумулятор, учитывая, прежде всего, его объем.
Также при выборе устройства нужно обратить внимание на материалы, из которых изготовлены компоненты насосной станции. От этого зависит надежность конструкции.
Хозяевам, которые не хотят тратиться на услуги профессионалов по установке водяного насоса, рекомендется выбирать самый простой насос с элементарной системой монтажа.
От производителя зависит не только цена агрегата, но и его качество

Поэтому если насосная станция будет выполнять функцию постоянного источника воды для дома, нужно выбирать оборудование проверенных надежных производителей.

Автономная насосная станция для частного дома и дачи

Тип насосной станции

Это одна из главных характеристик, на которую нужно обратить внимание, задавясь вопросом о том, как выбрать насосную станцию. Современные аппараты предлагаются центробежного, многоступенчатого и эжекторного типа

При этом эжектор может быть выносным либо встроенным.

Насосная станция — обеспечивает отличный напор воды

Первый тип оборудования дает возможность получить отличный напор, поэтому рекомендуется для установки в домах, где расходуется много воды. Центробежные насосы очень тихие и обходятся не дорого. Но они могут всасывать воду только с глубины не более 7 метров.

Бесшумные насосные станции

Многоступенчатые агрегаты более мощные. Они способны доставлять воду из глубины около 8 метров. При этом такие насосные станции не создают шума и обходятся относительно недорого. Они пользуются большим спросом у покупателей.

Удобные насосные станции для комфортной жизни

Чтобы увеличить всасывающую магистраль, производители используют эжекторы. В этом случае вода не просто засасывается в трубу, но и перенаправляется специальным механизмом. Эжекторные аппараты работают на глубине около 10 метров. Их удобно использовать для водоемов открытого типа, а также для небольших колодцев и резервуаров, закопанных под землей.

Мощные насосные станции для дачи

Эжекторные насосные станции имеют отличные технические характеристики. Они очень мощные, демонстрируют высокую производительность и дают отличный напор. Но из-за использования дополнительных элементов такие агрегаты очень шумные. В частном доме либо на даче они могут быть использованы, но для квартиры подобные установки не подходят. Желательно ставить эжекторный насос сразу около водоема. Если он будет размещен в доме, нужно позаботиться о качественной звукоизоляции.

Схема использования насосных станций

Существует и вариант, в котором эжектор расположен отдельно от насоса. Это самая дорогая и мощная конструкция. Учитывая то, что такой аппарат можно легко установить за пределами дома, звуки от него никому не будут мешать. Производительность эжекторного насоса высокая, а воду он достает с глубины около 35 метров.

Установка и эксплуатация насосных станций

При выборе любого типа насосной станции необходимо обратить внимание на наличие и объем аккумулятора

Это важно знать хозяевам домов, в которых происходит частое отключение электричества

Установка насосной станции за пределами дома и дачи

Специалисты рекомендуют выбирать устройства автоматического типа. Такие НС в большинстве случаев не имеют накопительного бачка, а включаются сразу, как только открывается кран либо смывается вода в туалете. Главным плюсом подобных агрегатов является то, что они прекрасно держат давление и имеют относительно низкую стоимость. При установке автоматической насосной станции необходимо обязательно проверить всю систему водоснабжения. Места креплений труб будут подвергаться серьезным гидроударам, поэтому они должны быть максимально прочными.

Большой выбор насосных станций для водоснабжения

ПНД трубы – альтернатива стальной магистрали

Подробнее остановимся на трубах, соединяющих погружное оборудование и поверхностный центробежный насос.

При выборе труб для наружного водопровода необходимо ориентироваться на такие факторы, как:

• удобная транспортировка;
• легкий монтаж, не требующий узко квалификационных знаний;
• прочность, устойчивость к истиранию;
• эластичность и деформация формы без потери функциональных качеств;
• нетоксичность, безопасность для перемещения питьевой воды.

Всем перечисленным требованиям отвечают трубы из полиэтилена низкого давления. В отличие от металлических аналогов, они со временем не разрушаются от коррозии. Средний срок службы труб ПНД – 50 лет.

Одно из преимуществ труб ПНД – наличие комплекта разнообразных фитингов подходящего стандарта (муфт, заглушек, переходников) для быстрого и несложного монтажа

Рекомендуем приобретать только качественный промаркированный товар, с указанием на внешней части следующих данных:

• сорт;
• внешний диаметр;
• толщина стенки;
• номинальное и максимальное давление.

На трубе, которая необходима для прокладки напорной магистрали от скважины, возможно указание назначения – «питьевая». Для применения на даче подойдут изделия с диаметром 32 мм и толщиной стенки 2,4 мм. Синяя полоса свидетельствует о том, что трубы предназначены для перекачки воды (желтая – для транспортировки газа).

Водопроводная сеть сложной конструкции имеет отводы (например, для обеспечения полива сада или водоснабжения бани). Для контроля за точками соединений труб устраивают смотровые колодцы из кирпича, бетона или пластика

Особенности установки

Для забора воды из колодца с помощью насосной станции она должна быть рядом с источником — удаление на любое расстояние понижает глубину всасывания. Обычно водозаборную станцию устанавливают следующими способами:

Внутри колодца

Чаще всего колодец состоит из бетонных колец, поэтому на них помещают прочную площадку из толстых досок, сверху ставят насос, напорную трубу от которого опускают в воду.

Наружная установка в колодец требует утепления в зимнее время, для этих целей используют теплоизоляционные материалы, которыми закрывают наружный колодезный домик. Так как при сильных морозах подобная теплоизоляция может защитить от промерзания на короткое время, дополнительно можно использовать самонагревающийся электрический кабель, помещаемый в напорный трубопровод. Также внутренняя прокладка электрического кабеля в водопроводе позволит не закапывать его глубоко под землю и во многих случаях его можно пустить по поверхности, накрыв теплоизолятором.

Внутри дома

Если колодец расположен не слишком далеко от дома, установить насосную станцию можно внутри на цокольном этаже или в подвальных помещениях, нередко ее размещают рядом с водонагревательным котлом. При обустройстве следует позаботиться о хорошей шумоизоляции помещения — при работе насос не отличается бесшумным ходом и издает громкие звуки.

В кессонном колодце

Хотя кессонные углубленные в землю камеры сооружают в основном для установки и эксплуатации скважинных погружных электронасосов, подобную конструкцию можно смонтировать и для насосной станции. Для этого рядом с колодцем выкапывают яму глубиной около 2-х метров и устанавливают в нее купленный полимерный кессон (его можно сделать и своими руками из бетонных колец), затем помещают внутрь насосную установку. Напорную трубу подключают к насосу и опускают в колодец через отверстие, пробитое в его бетонной стене под землей. Хотя метод дорог и трудозатратен, он позволяет надежно и эффективно защитить трубопровод и станцию от промерзания в зимнее время.

В отдельной постройке

Для защиты электронасоса от замерзания и атмосферных осадков установку можно поместить в небольшой отдельной постройке или сарае, если они находятся недалеко от колодца. Утепление системы проводят теплоизоляционными материалами в сочетании с самонагревающимся электрическим кабелем.

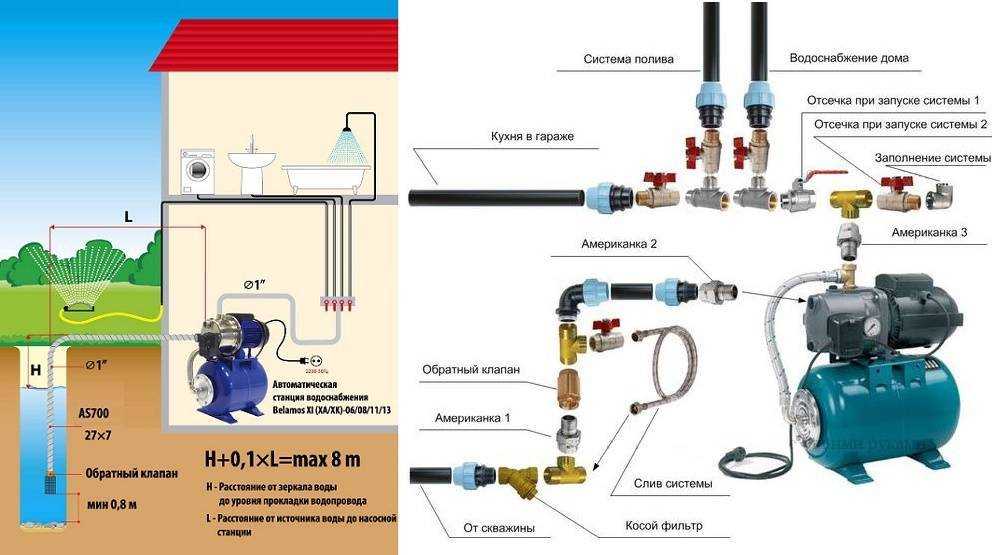

Варианты установки станций в колодцах

https://youtube.com/watch?v=Vwoec35I_xw

Установка насосной станции в колодец является одним из основных способов водозабора из данного вида источника и применяется, если статический и динамический уровень воды не опускается ниже 8 — 9 м от поверхности земли. Типовая насосная станция способна обеспечить водой семью из 3-х человек, а при эксплуатации не требуется монтаж специального дополнительного оборудования. Обычно в водопроводную магистраль добавляют фильтры грубой очистки, сантехническую арматуру, при необходимости обратный клапан на входе напорного трубопровода.

Погружной насос или насосная станция – что лучше

Погружной насос – глубинное оборудование. Его двигатель не подвержен перегреву за счет постоянного охлаждения подземными водами. Он отличается бесшумной работой и отличным показателем динамического уровня при глубине более 8 м. В отличие от станции, для дальнейшего распределения жидкости механизм нуждается в дополнительном оснащении (манометр, гидроаккумулятор и т. д.).

Насосная же станция функционирует на поверхности и состоит из насоса, реле давления и гидроаккумулятора. Она издает больший шум, чем погружное устройство, и обеспечивает стабильное давление только при работе с глубиной до 9 м.

Вид	Преимущества	Недостатки
Погружной насос	Бесшумная работа	Высокая цена
Подъем воды с большой глубины	Сложности в техническом обслуживании и замене деталей
Длительный срок службы
Опускается в узкие скважины
Насосная станция	Относительно небольшая стоимость	Меньший срок службы
Компактные размеры	Зависимость от чистоты воды
Легкий монтаж и демонтаж	Шумная работа
Доступность техобслуживания	Динамичная работа при уровне воды до 8 м

Для функционирования оборудования при уровне воды до 9 м лучше выбирать насосную станцию. Она имеет мембранный бак, который защитит от гидроудара и сохранит резервный запас жидкости при отключении электричества. В случае более низкого показателя глубины хорошим решением будет приобретение погружного прибора. Он обеспечит большую производительность.

Лучшие центробежные насосы

Пуск станции в эксплуатацию и тестирование

После монтажа рекомендуется проводить тестирование системы — все ли настроено для подачи воды. Аналогичная процедура производится при восстановлении ее работоспособности, если до этого был длительный «сухой простой». Целью тестирования является заполнение системы водой перед первым подключением к сети.

Нужно отвернуть специальную пробку, которая имеется на насосе. В это отверстие вставляют воронку, через которую производится заполнение системы

Важно добиться того, чтобы жидкость залила гидроаккумулятор и соответствующую трубу, через которую система питается водой. При этом нужно, чтобы не осталось воздушных пузырьков

Жидкость должна доходить до горловины пробки, которую затем нужно вернуть в исходное положение. Давление воздуха проверяется с помощью автомобильного манометра. Если все показатели в норме, считается, что система готова к запуску.

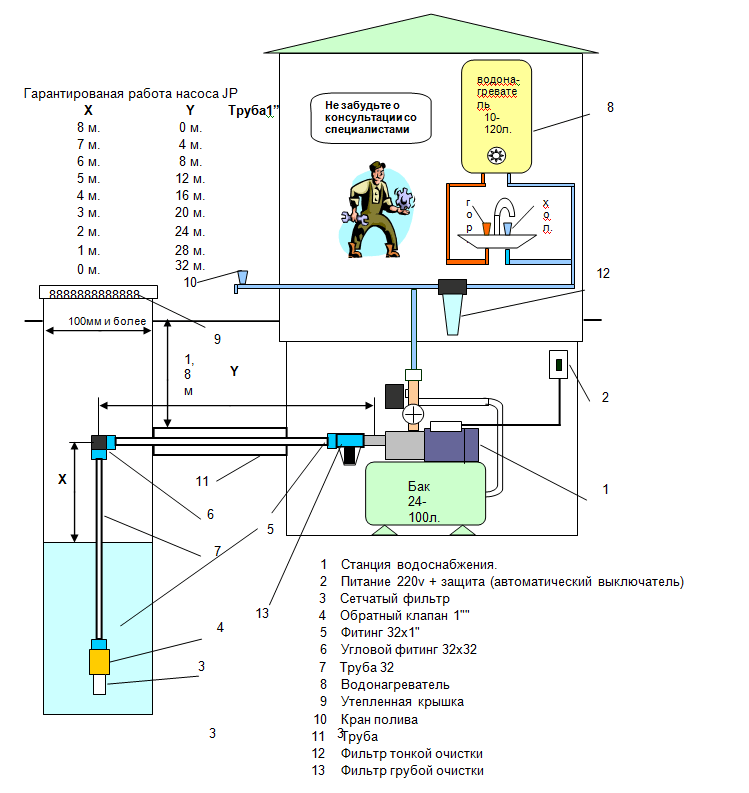

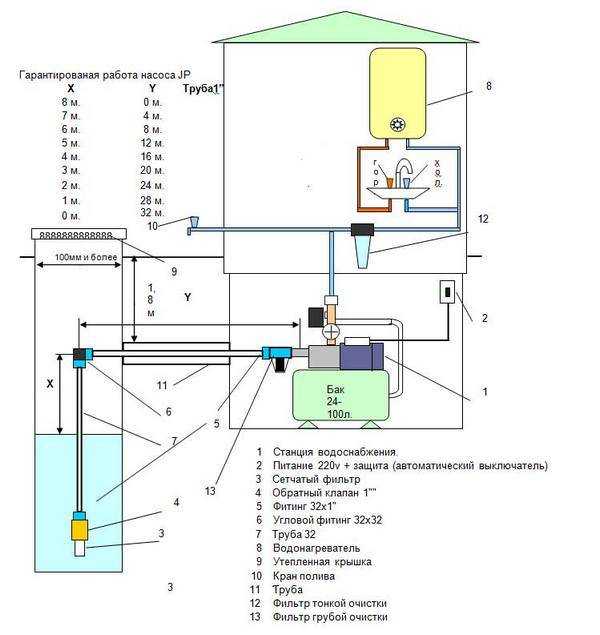

Установка насосной станции своими руками

От того, насколько правильно будет установлено и подключено оборудование, зависит не только качество подачи воды, но и срок службы всей системы.

Подключение проводится по единой схеме:

1. Насосная станция устанавливается строго на ровную поверхность. Лучше аппарат закрепить, поскольку во время интенсивной работы он может вибрировать и менять свое положение.
2. После этого конструируется входящая магистраль. Труба опускается в воду на 30 см или меньше. Противоположная ее сторона подключается к насосу. Должен соблюдаться угол по направлению к скважине.
3. Входящая магистраль и насос наполняются водой через выходное или заливное отверстие. После этого напорная часть подключается к станции. Теперь вручную нужно отрегулировать желаемый уровень давления в баке.
4. Основные этапы пройдены. Теперь насосная станция включается в розетку. Можно увидеть как насос начинается качать воду и заполнять магистраль и аккумулятор. После наполнения водой определенного объема, давление достигнет 2,5-3 атм. и прибор отключится.

Обычно скважина располагается недалеко от дома. Чтобы из нее вода бесперебойно поступала в нужное место, прокладывается трубопровод. Если вода будет необходима зимой, и это заранее известно, то трубы утепляются. Монтажные работы, которые необходимо повести для установки труб: выкапывание траншеи, подготовка в фундаменте помещения отверстия для будущей трубы, укладка труб, подключение трубопровода к насосной станции.

Возможно хозяева сами не подозревают, что близко к земле проходят грунтовые воды. Но и эту проблему можно решить. В таком случае трубы устанавливаются выше уровня воды, а для защиты от морозов используют нагревательные кабеля или теплоизолирующие материалы.

Данный материал недорогой и натуральный. В выборе и установке насосной станции нет ничего сложного. Главное четко представлять задачи, которые будет выполнять система.

Больше информации можно узнать из видео.

Разновидности

Дизельная передвижная установкаУстройства для водоснабжения различаются по характеристикам и назначению.

Например, дизельные станции применяются для полива больших гектаров земли, также всасывания вязких веществ, таких как, навоз или бетон.

Мини — устройства обеспечивают водой малые площади, такие — как дача для двоих.

Поверхностная станция может использоваться для орошения огородов, садов. Устанавливают ее на поверхности земли, отсюда и название.

Также насосные устройства бывают:

1. Со встроенным насосом (эжектором). «Преимущество/недостаток» в том, что присутствует высокая «мощность/сильный шум». Такую станцию нельзя устанавливать в жилом доме – будут неудобства. Устанавливается на глубину до 45 метров.
2. С выносным насосом. Устройство работает бесшумно, но имеет меньшую мощность подачи воды. Устанавливается в колодце или скважине. Чувствительна к грязной воде. Глубина установки – не больше 40 метров.
3. Без насоса. По формату работы, эта станция ничем не отличается. Но при помощи гидравлической составляющей она качает воду поэтапно. Экономичный вариант, бесшумна.
4. Повышающий вид. В нем вода подается без перерыва. Большое преимущество – непридирчив к качеству воды.

Какой вариант лучше – решать владельцу дома. Если позволяют финансы, то можно выбрать устройство подороже, и с лучшими рекомендациями.

Полезно знать: почти во всех насосах, внутри бака имеется два отсека: один для воды, второй для воздуха. Если в баке останется вода, то при отключении электричества, водой все равно можно будет пользоваться.

Варианты применения насосов и насосных станций

Насос для системы полива

В простых системах, где требуется просто подача воды под давлением без автоматического управления работой насоса, достаточным будет использование насоса без дополнительных устройств:

Система водоснабжения из колодца, скважины

Для водоснабжения дома удобнее использовать автоматическую насосную станцию. В отличии от простого насоса, насосная станция автоматически включается и выключается в зависимости от пользования водой и постоянно поддерживает давление в системе водоснабжения.

Система водоснабжения при наличии магистрального водопровода с недостаточным давлением

Для повышения давления в магистральном трубопроводе рекомендуется использовать автоматическую насосную станцию совместно с промежуточной накопительной ёмкостью. Вода из магистрального водопровода сначала наполняет промежуточную ёмкость, а потом оттуда забирается насосной станцией и под давлением поддается потребителю.

ВАЖНО!

Насосная станция — это автоматический агрегат, в состав которого кроме насоса входят: гидроаккумулятор, реле давления, контрольная и соединительная аппаратура. Функционально насосная станция отличается от насоса тем, что она постоянно поддерживает давление в системе водоснабжения и автоматически включается/выключается в зависимости от пользования водой.

Гидроаккумулятор насосной станции представляет собой металлический резервуар с установленной в нем мембраной из специальной резины и предварительно закачанным под определенным давлением, воздухом. Воздух закачивается через ниппель, расположенный под пластиковой крышкой в задней части гидроаккумулятора.

Реле давления — это электромеханическое устройство, реагирующее на давление воды в системе водоснабжения, и в зависимости от величины этого давления, замыкающее или размыкающее цепь электропитания насоса. Настройку реле давления можно менять.

Распространенные ошибки при запуске станции и как их избежатьДля насосной станции следует оборудовать отдельное помещение

При запуске насосной станции проблемы могут возникнуть по разным причинам. Самые распространенные из них — неполадки в работе двигателя или насоса, например:

• Двигатель не запускается. Проверьте включен ли он в розетку. Проверьте предохранители, замените при надобности. Если не крутится крыльчатка вентилятора, отключите двигатель от сети и проверните ее отверткой.
• Двигатель работает, но вода не качается. Возможно, не заполнили насос водой при запуске. Надо отключить двигатель и залить воду.
• Агрегат работает не отключаясь. Возможно, на реле выставлено более высокое верхнее давление. Необходимо отрегулировать.
• Насос включается и отключается чаще 20 раз в час. Вероятная причина: в гидроаккумуляторе понижено давление, например, из-за повреждения мембраны. Надо заменить деталь и подкачать давление до нормы.

Иногда неполадки проще предупредить, чем устранить. Если осенью не провести консервацию станции и зимой хранить ее в неотапливаемом помещении, остатки неслитой воды при замерзании могут повредить важные детали механизма или водовода, весной придется покупать новую станцию или проводить дорогостоящий ремонт. Поэтому соблюдение правил эксплуатации позволит продлить срок жизни оборудования, существенно сократит расходы.

Похожие материалы:

Плюсы и минусы насосной станции

К числу преимуществ относятся:

• минимальные дополнительные затраты на эксплуатацию;
• иммунитет к скачкам давления, которые возникают при открытии или выключении кранов (гидроудар);
• надежность и долговечность системы.

Из недостатков:

• высокий уровень шума при работе;
• без применения дополнительных приспособлений нельзя поднять воду с глубины более 8-10 м.

Но такие проблемы можно решить. В первом случае ситуацию рекомендуется исправить за счет изменения условий размещения оборудования. Что касается второго недостатка, используют специальные приборы — эжекторы. Встроенные элементы увеличивают уровень шума, хотя производительность выше. Выносные работают тихо и дискомфорта не создают.
