Каркасная баня своими руками: пошаговая инструкция

Подготовка к постройке: чертежи проекта

Создание чертежа требует определённых навыков. Если их нет, то лучше доверить выполнение данной работы специалисту или использовать готовый чертёж.

Перед составлением схемы важно определиться со следующими моментами:

Местоположение здания на участке

Важно учитывать стоки канализации и водоотвод. Довольно часто основным фактором при выборе местоположения является прокладка коммуникаций.

Грунт на площадке для строительства

Если планируется сделать в бане бассейн, то подземные воды не должны находиться поблизости с поверхностью территории. От типа почвы также будет зависеть вид возводимого фундамента.
План банной постройки и количество этажей. Если планируется изготовить двухэтажное здание, важно учитывать дополнительную нагрузку на каркасную конструкцию и основание. На данном этапе следует заранее продумать размещение печи и из какого материала она будет изготовлена. Это позволит понять, где и какой дымоход монтировать, а также вентиляционные проходы в помещении.
Прокладка коммуникаций. Важно позаботиться о вентиляции, электропроводке, пароизоляции и теплоизоляции. Стоит учесть и особенности отведения воды.
Важным элементом любого здания является крыша. От неё будет зависеть срок службы конструкции. Следует учесть материал изготовления, а также её форму. Это позволит выполнить расчёт мощности перекрытий.

В чертёж нужно внести всю полученную информацию, а также дополнить проект необходимыми деталями. Чем подробнее схема, тем легче сооружать баню.

Чем подробнее проект, тем проще изготавливать каркасную баню своими руками

Отдельный план рекомендуется составить для коммуникаций. Если опыта мало, не стоит составлять сложный проект. Можно использовать готовую схему, слегка дополнив её исходя из собственных нужд.

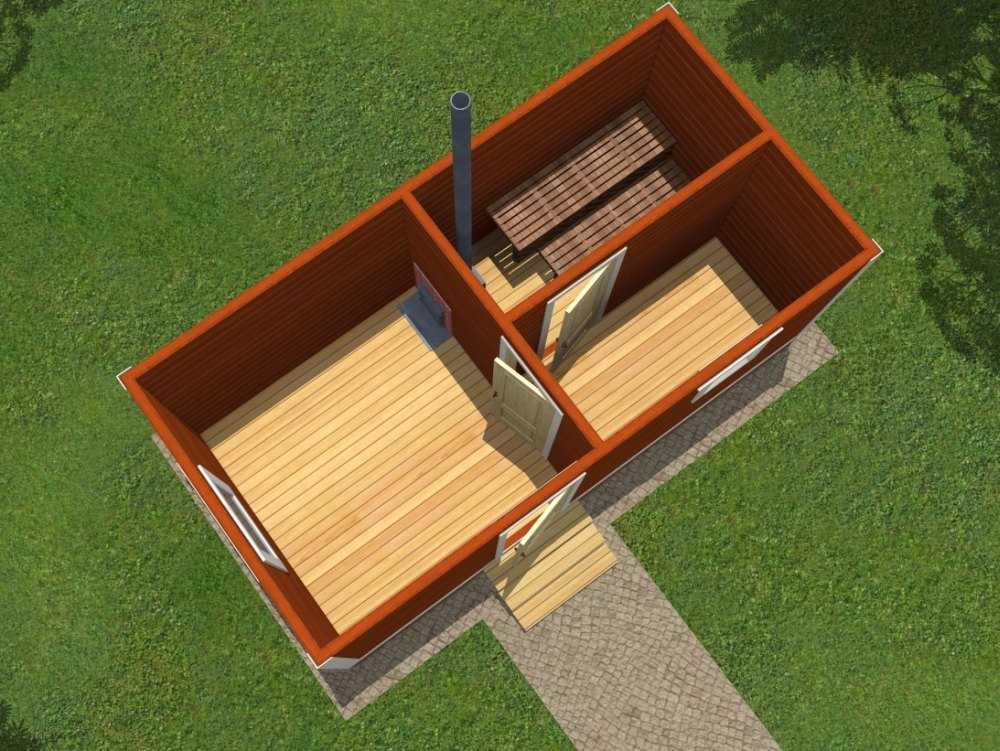

В состав стандартной бани входит коридор, предбанник, моечная комната и парилка.

Стандартная каркасная баня состоит из предбанника, парной, душевой и комнаты для отдыха

Довольно часто предусматривается отдельное помещение для отдыха. На схеме рекомендуется отметить место монтажа печи. Если это будет парилка, то печь лучше всего размещать в ближайшем к двери углу. Печка может быть каменной или кирпичной.

Рекомендуется заранее определиться с размерами каждого из помещений и обозначить их в чертеже. Стандартные размеры парилки — 200х240 см. Оптимальная высота потолка составляет 220 см. В такой конструкции одновременно смогут находиться 2–3 человека.

На чертеже можно увидеть баню для загородной территории с балконом размерами 1,5х4 м. Общие габариты здания — 4х6 м. Проект подойдёт для организации посиделок на открытой территории летом.

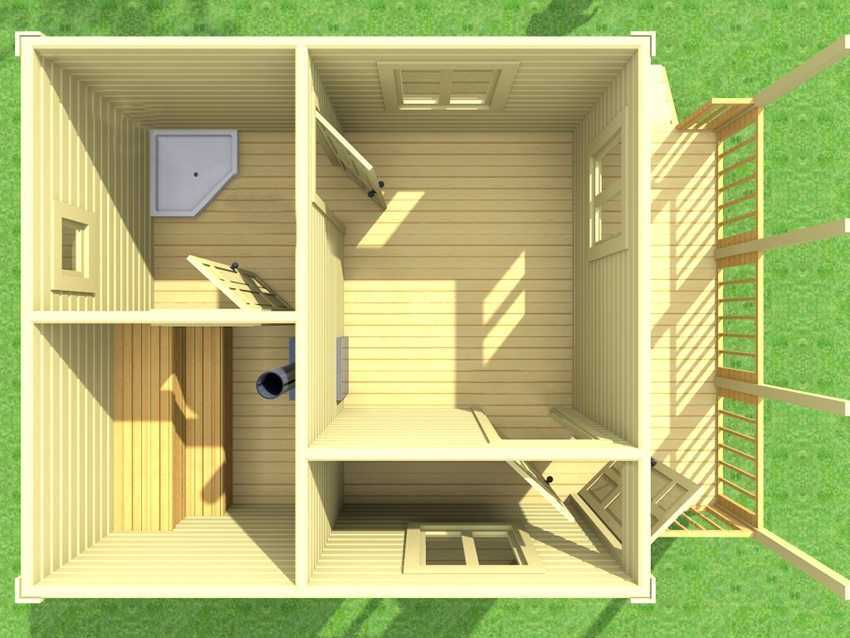

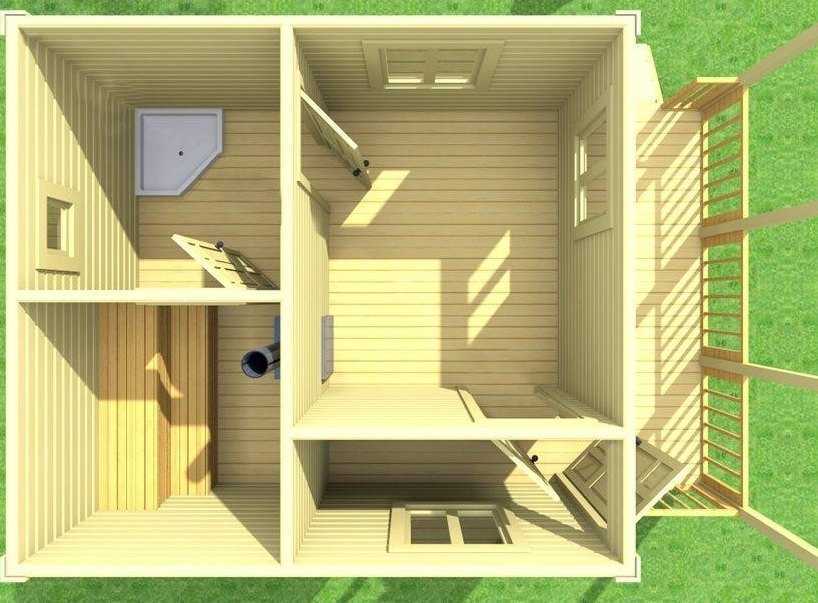

Каркасная баня может быть оборудована террасой для посиделок в теплое время года

Такая баня состоит из 3-х помещений:

парилка;
моечная и душевая;
помещение для отдыха.

Коридор представлен на схеме отдельно. Под раздевалку помещение не предусматривается. В моечной есть маленькое место для переодевания. Терраса соединяется с гостиной.

Оптимальная толщина стен каркасной конструкции — 100 мм или более. Древесину, которая используется в процессе изготовления бани, обязательно нужно обработать антисептическим средством. Рекомендуется использовать просушенный откалиброванный пиломатериал.

Обязательным является выполнение пароизоляции утеплительного материала по внутреннему основанию. В парилке нужно использовать фольгированную пароизоляцию. Отражающий слой способен повысить температуру внутри парной.

Обязательно устройство приточно-вытяжной вентиляции во всех помещениях. Полы в мойке следует делать с небольшим уклоном или по стяжке. Верхнее и нижнее перекрытия нужно утеплить так же, как и стенки.

Минимальный размер каркасной бани — 3х4 м.

Минимальный размер бани для комфортного пребывания нескольких человек составляет 3х4 м

Бюджетный вариант каркаса делается таким образом: стойки обшиваются с внутренней и внешней стороны досками до 25 мм, внутри каркасной конструкции укладывается базальтовый утеплитель или эковата.

Если планируется использовать эковату внутри стен, её следует тщательно уплотнить и установить горизонтальные площадки для разгрузки. Каркас нужно обшить внутри и снаружи. Для этого понадобится изготовить обрешётку. С внешней стороны утеплительный материал укрывается мембраной для защиты от ветра. В горизонтальной плоскости использование эковаты является более экономичным вариантом по сравнению с базальтовым утеплителем.

Снаружи каркасную конструкцию можно покрыть любым облицовочным материалом. Внутри здание обшивается вагонкой, гипсокартонными листами с плиткой или имитацией бруса.

Стойки и верхняя обвязка.

Промежуточные стойки из доски 50х100 устанавливаются в соответствии
с расположением окон и двери, а также с учётом ширины утеплителя (крепятся к
обвязке 2 гвоздями 100 мм). Затем поверх укладывается и прибивается
к стойкам верхняя обвязка из двух досок 100х50(Н):

Таким образом выполняется конструкция оконного проёма:

Верхняя обвязка на боковых стенах из одной доски 100х50(Н) — она
заходит на обвязку продольных стен и прибивается к ней 2 гвоздями
100 мм:

Устанавливается каркас внутренней стены из досок 100х50. Её верхняя
обвязка также из одной доски 100х50(Н) — она заходит на обвязку
продольных стен и прибивается к ней 2 гвоздями 100 мм.
Для придания каркасу жесткости в каркас стен врезать укосины из
доски 25х150 и прибить 2 гвоздями к каждой стойке

Строим каркасную баню своими руками: устройство полов

На цокольном перекрытии устраивают полы по балкам, лагам или делают заливные.

Деревянные поверхности внутри бани не рекомендуют покрывать лакокрасочными и защитными средствами (антисептиками обрабатывают только обратную сторону полов, лаг и балок). Рано или поздно они все равно начинают гнить. К тому же в процессе рассыхания в полах появляются щели, которые, расширяясь, становятся источниками сквозняков, поскольку такая конструкция полов предполагает обустройство продухов в фундаменте для естественной вентиляции.

Пол в моечной и парной желательно заливать по принципу обустройства дна бассейна с соблюдением всех гидроизоляционных мер и технологий по отводу использованной воды. Именно в бане цементно-песчаный пол следует залить сразу — это позволит обеспечить необходимый уклон. Но прежде нужно точно определить места сливов и проложить все трубы коммуникаций.

Обратите внимание на фото каркасной бани своими руками: поверх стяжки обязательно укладывают настил, который делают разборным из нешпунтованных половых досок с зазорами между ними около 1 см, что позволит быстрее просушивать их и предотвращать процесс гниения. Его можно сделать из любого количества секций, главное, чтобы они были подъемными и ложились на пол без перекосов. После мытья или на следующий день следует вынести лежанки и скамейки в предбанник, а сам настил поднять и поставить у стены для просушки

После мытья или на следующий день следует вынести лежанки и скамейки в предбанник, а сам настил поднять и поставить у стены для просушки.

Устройство полов в предбаннике каркасной бани, где бревенчатое основание нижней обвязки имеет выступ не менее 5 см, а ширина одной из сторон помещения не более 1,5 м, можно сделать из шпунтованной доски толщиной 50 мм. Для этого доски нарезают по ширине помещения и укладывают на основание, плотно прижимая, друг к другу и прибивая каждую пятую доску к основанию. Если ширина помещения составляет от 1,5 до 4 м, тогда на выступы (не менее 10 см) сначала располагают балки (100×150 см и выше) с шагом 0,6-0,8 м, а затем на них настилают пол.

Как вы уже заметили на видео строительства каркасной бани, в помещениях, где нет опоры на выпуск фундамента, их создают искусственно в виде кирпичных или бетонных столбиков, отстоящих друг от друга на расстоянии 90 см по осевой линии. На них укладывают лаги сечением не менее 80×80 мм, а затем настилают шпунтованную доску толщиной 35 мм и больше.

Такие полы можно стелить в предбаннике, а также в моечной и парилке, которыми пользуются не реже 3 раз в месяц, иначе от периодического высыхания и увлажнения доски быстро придут в негодность и загниют.

Перед настилом пола обратные стороны досок, столбики, лаги и стенки основания обильно покрывают смолой. Вместо смолы можно использовать различного рода пропитки, которые предлагают на строительных рынках. Обычно к марке производителя добавляются названия «Био», «Эко-Био», «Огне-Био», «Ультра» и «Эко-Ультра». Однако прежде чем их приобретать, следует внимательно ознакомиться с инструкцией на упаковке и посоветоваться с продавцом.

Советы по выбору материала

Каркас следует собирать из таких деталей:

брусков;
реек для создания обрешётки;
досок для напольного основания.

Вместо настила из досок напольное основание можно покрыть плиткой. Выбирать нужно исходя из личных предпочтений, однако в случае с парной рекомендуется отдавать предпочтение древесине. Также будут материалы для защиты. Довольно часто для обшивки стен используется вагонка.

Каркасную баню рекомендуется обшивать вагонкой из дерева

Для обшивки конструкции с внешней стороны можно применить вагонку из лиственницы. Внутри здание обшивается вагонкой из хвойных пород деревьев. Обшивочные доски надо крепить вертикально.

Излишки влаги и повышенная температура будут негативно воздействовать на элементы конструкции, поэтому не получится обойтись без применения специальных защитных материалов. Можно использовать пергамин, полиэтилен или рубероид. Пароизоляцию следует размещать между теплоизоляцией и обшивкой. Недостаток рубероида в том, что в процессе нагревания он будет выделять неприятный запах. Поэтому его не рекомендуется использовать.

Обратить внимание нужно на подбор материала для теплоизоляции. В случае грамотного выбора и правильного монтажа утеплителя будет возможность значительно снизить тепловые потери, а также расходы на обогрев банной постройки

В качестве утеплителя в большинстве случаев используется минеральная вата.

Неплохим утеплительным материалом для каркасной бани является минеральная вата

Неплохим вариантом является применение стекловолокна. В некоторых случаях потолок утепляют пенополистиролом, а напольное основание — керамзитом.

Преимущества каркасных строений

Каркасное здание представляет собой скелет из бруса, обшитый с двух сторон отделочными материалами. Между ними укладывается пароизоляция и утеплитель. Сразу становится понятным, что при необходимости стройка может быть малобюджетной. Ведь есть возможность использовать недорогие теплоизоляционные материалы (солому, опилки и т.д.) которые, несмотря на доступность, хорошо удерживают тепло.

Понятно, что вес стен при такой технологии очень небольшой. А это ведет к тому, что фундамент можно делать облегченный. При строительстве бань чаще всего делают свайный или свайно-ростверковый, ленточный. Но также подходит монолитная плита или фундамент из блоков.

Так схематично выглядят стены зданий, возводимых по каркасной технологии

Облегченный фундамент — меньшие затраты на материалы и стройку, ведь основание иногда «тянет» на половину стоимости всей стройки. А в таком варианте затрат будет относительно немного.

Для строительства каркасного дома не требуется сложной техники. Все что необходимо — пила, молоток, гвозди, саморезы, шуруповерт, отвес и уровень для проверки вертикальности стен. Если есть другая техника — используйте на здоровье, но это — тот минимум, которым можно обойтись.

Немаловажным плюсом является то, что работать можно одному, лишь изредка приглашая помощников для некоторых операций. Яркий пример представлен в видео: женщина сама, своими явно не атлетическими руками, уже почти достроила по каркасной технологии небольшой двухэтажный дом.

Планировка бани: рекомендации.

В начале строительства крайне желательно сделать проект, который должен, в том числе, определить оптимальную площадь постройки.

Считается, что расчётная площадь на 1 человека должна быть примерно 5 кв.м. Таким образом, если предполагаемое количество посетителей бани будет 4 человека, её общая площадь не должна быть меньше 20 кв.м.

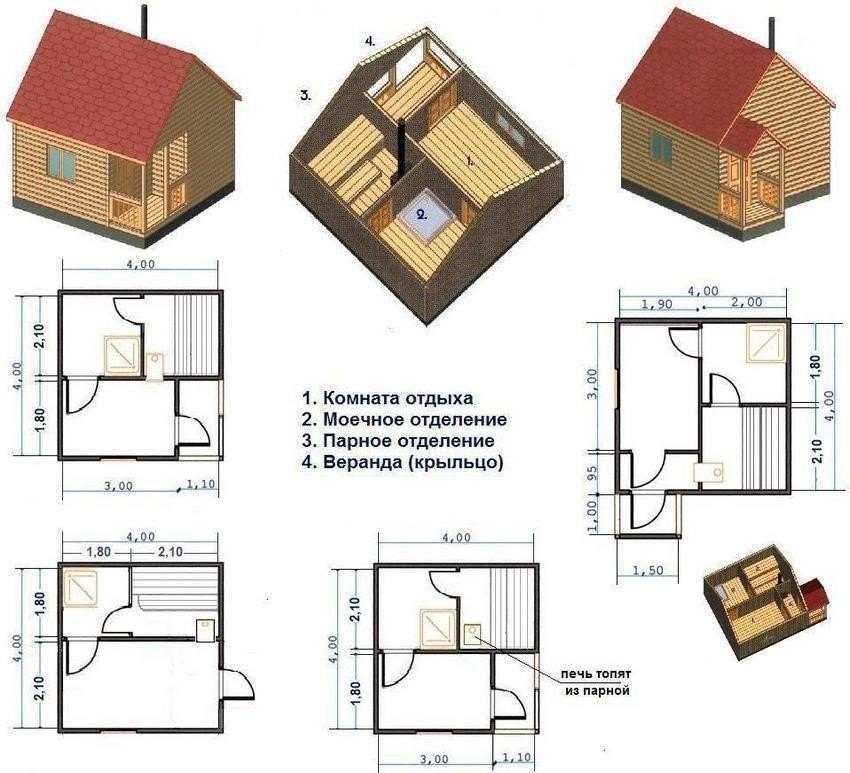

Минимальный состав помещений следующий: парилка, моечная, комната отдыха и предбанник

Важно определить наиболее удобное расположение этих помещений относительно друг друга, а также их геометрические размеры

Сначала нужно выполнить несколько схем и чертежей:

— общий план строения;
— чертежи каждого помещения в отдельности;
— схему устройства фундамента;
— схему устройства кровли;
— план крепления и выкладки бруса;
— план устройства пола и потолка бани;
— схему установки печи с учётом её конструкционных особенностей.

Все необходимые чертежи можно выполнить самостоятельно, а также найти во множестве открытых источников. Как правило, бани из бруса имеют похожие проекты и легко можно выбрать наиболее подходящий. При желании и наличии необходимого бюджета, заказать проектирование можно поручить профессиональному архитектору или строителю.

Изготовление кровли

Стропильную конструкцию собирают на земле. Она включает в себя несколько одинаковых элементов. Смонтированные фермы поднимают и устанавливают над стойками.

Рекомендуется делать вентилируемую кровлю – для этого прокладывается специальная пленка, а обрешетка прибивается непосредственно к брусу. Выбор кровельных материалов – дело личного вкуса и размера кошелька. Можно, например, использовать ондулин. Данный материал характеризуется продолжительным сроком эксплуатации, малым весом и эстетичным внешним видом. Кроме этого, он обладает противопожарными свойствами (не горит).

Схема устройства вентилируемой кровли

Нижний ряд бани

Для изготовления нижнего ряда бани используем некоторое количество обрезных досок (ширина доски 150 миллиметров, толщина 50 миллиметров). Подготовленные доски крепим друг к другу гвоздями или саморезами.

Далее в готовый нижний ряд врезаем лаги (на них в дальнейшем будем укладывать половые доски) .

На лаги используем доски такого же размера что и на нижний ряд (по толщине 50 миллиметров, по ширине 150 миллиметров).

Далее делаем гидроизоляцию нижнего ряда. Для этого на фундамент укладываем куски рубероида размером двести на двести миллиметров.

Следующий шаг заключается в креплении нашей конструкции к фундаменту.

На стадии заливки труб, мы установили резьбовые шпильки, поэтому теперь высверливаем отверстия в нижнем ряду напротив шпилек. И устанавливаем нижний ряд полностью на эти шпильки. Лишнее — срезаем болгаркой.

Когда конструкция готова, её необходимо обработать раствором, защищающим дерево гниения и насекомых.

Столбчатый фундамент – строим основу

Так как каркасная баня имеет небольшой вес, для нее в большинстве случаев вполне достаточно столбчатого мелкозаглубленного фундамента, при условии, что грунт устойчивый. На неустойчивых грунтах лучше выполнить свайно-винтовой фундамент. Если вы планируете выполнить под баней погреб или обустроить другие помещения, то понадобится ленточный фундамент. В остальных случаях лучше от него отказаться, так как строительство такого основания очень затратное и трудоемкое.

Вне зависимости от того, какой фундамент вы собрались строить, предварительно подготовьте площадку – прежде всего ее нужно правильно очертить. Обязательно убедитесь, что диагонали площадки имеют одинаковую длину. Затем избавьтесь от растительного слоя. Чтобы в дальнейшем под баней не прорастали растения, обработайте почву фунгицидами.

Теперь можно приступать к строительству самого фундамента. Если основание будет столбчатым, вам понадобятся такие материалы:

песок;
щебень;
цементный раствор;
бетонные фундаментные блоки (можно заменить кирпичом);
битумная мастика;
рубероид;
брус 150х150 мм.

После подготовки материалов разметьте участок под столбики, которые должны располагаться с шагом 1,5–2 м. Затем выкопайте ямы на глубину около 40 см. Дно ям засыпьте щебнем и песком толщиной по 10 см. Каждый слой тщательно утрамбуйте. Поверхность насыпи выровняйте в горизонтальной плоскости.

Столбчатый фундамент бани

В ямы уложите два бетонных блока, затем нанесите раствор и сверху уложите еще два блока с перевязкой. В процессе укладки блоков следите, чтобы столбы были установлены строго вертикально. Затем сверху обработайте блоки битумной мастикой и положите пару слоев рубероида.

После этого нужно выполнить ростверк, т.е. уложить по периметру фундамента брус и скрепить его между собой. В процессе укладки следите, чтобы углы ростверка равнялись 90 градусам. Угловое соединение бруса ростверка желательно выполнить «в лапу» или хотя бы «в полдерева». Затем нужно уложить на столбики балки перекрытия и врезать их в ростверк.

Свайно-винтовой фундамент выполняется еще проще – в грунт вкручиваются сваи по принципу обычного бура. Уровень их заглубления должен составлять не менее двух метров. В процессе заглубления нужно следить, чтобы сваи располагались вертикально.

Затем верх свай обрезается так, чтобы края находились на одном горизонтальном уровне. После этого к сваям приваривается ростверк, который выполняется обычно из двутавровых балок. Эти же балки используются и для перекрытия.

На металлических балках нужно закрепить брус 150х150 мм при помощи болтов. Он будет служить обвязкой для стоек каркаса.

Преимущества и недостатки

Как видите, нюансов при постройке каркасной бани довольно много

Поэтому важно хорошенько взвесить её плюсы и минусы, чтобы принять решение о том, стоит ли сооружать такую парную. Итак, она имеет следующие преимущества:

Возведение каркасной бани — это быстрый и экономичный вариант строительства

Но, чтобы убедиться в правильности своего выбора, вам необходимо ознакомиться и с минусами каркасной бани. Они заключаются в следующем:

Усложнённый уход. Пожалуй, это самый весомый недостаток, ведь не у всех есть время и силы постоянно следить за состоянием бани. Эксплуатация в условиях повышенных температуры и влажности приводит к тому, что утеплитель и щиты, которыми вы обшивали свою баню внутри и снаружи, начинают портиться. Чтобы этого не произошло, вам потребуется регулярно ухаживать за баней, проветривать её. Также такие парные рекомендуется оснастить мощной системой вентиляции.
Уменьшенный целебный эффект. Традиционные бани, выполненные из древесины, во время использования наполняются превосходным древесным ароматом. Каркасная баня неплохо парит, но аккумуляции тепла в стенах даёт значительно меньше. Но стоит отметить, что этот минус можно нивелировать при помощи использования эфирных масел. Они позволят создать в бане приятную атмосферу, окажут положительное влияние на ваш организм.

Пар в каркасной бане будет гораздо меньше чем в бревенчатой

Строительство бани этап второй: возведение стен с видео

При возведении стен огромную роль играет межосевой промежуток. Будущая щитовая баня должна иметь промежуток в 0,6 м в том случае, когда проем и стыковка с другими стенами не запланирована. Если есть проем или стыковка, то щитовая баня имеет межосевой зазор на 0,4 м больше.

Совет! Расстояние между стойками непосредственно зависит от размеров оконных и дверных проемов. В тех местах, где рамы или откосы соединяются с перемычкой, или стеной требуется возведение дополнительной стойки. Потом элементы закрепляются гвоздями и проверяются уровнем на герметичность.

Стены возводятся так:

1. Сборку начинают с формирования угла.

2. Первой собирают стену бани, которая будет соединяться с обвязкой. После возведения ее проверяют на вертикальность, при хорошем результате стены соединяются и укрепляют временными подкосами.

3. Прочие рамы устанавливают под прямым углом, после чего их закрепляют обвязкой и гвоздями.

4. Щитовая баня подлежит обшивке после полного закрепления каркаса.

Видео

Материалы для каркасной бани.

Чтобы сэкономить время, расчет нужного количества материалов и их приобретение следует делать еще до начала всех работ. Это позволит не отвлекаться на поиски и докупку недостающего.

Всего же из строительных и отделочных материалов для каркасной бани будет необходимо:

деревянные рейки 20×20 или 30×30 мм для создания обрешетки;
доски 50×120 мм;
брус 40×75 и 120×120 мм;
рубероид;
цементно-песчаная смесь для ленточного фундамента;
пенопласт или листы минеральной ваты для утепления;
вагонка или сайдинг для фасадных работ.

Кроме того, будут необходимы крепежные скобы, саморезы, гвозди, а также полный набор столярных инструментов.

Посмотрите фото каркасных бань (кликайте по картинкам для слайд-шоу):

Сборка каркасно-щитовых бань: проекты и цены

Возведение бани с применением технологии сборки щитовых конструкций на каркасной основе отличается высокой скоростью строительства и небольшими затратами на основные материалы. Проектами предусмотрены и учтены все требования, соответствующие строительству сооружений такой категории: вентиляция, водоснабжение, канализация, электроснабжение.

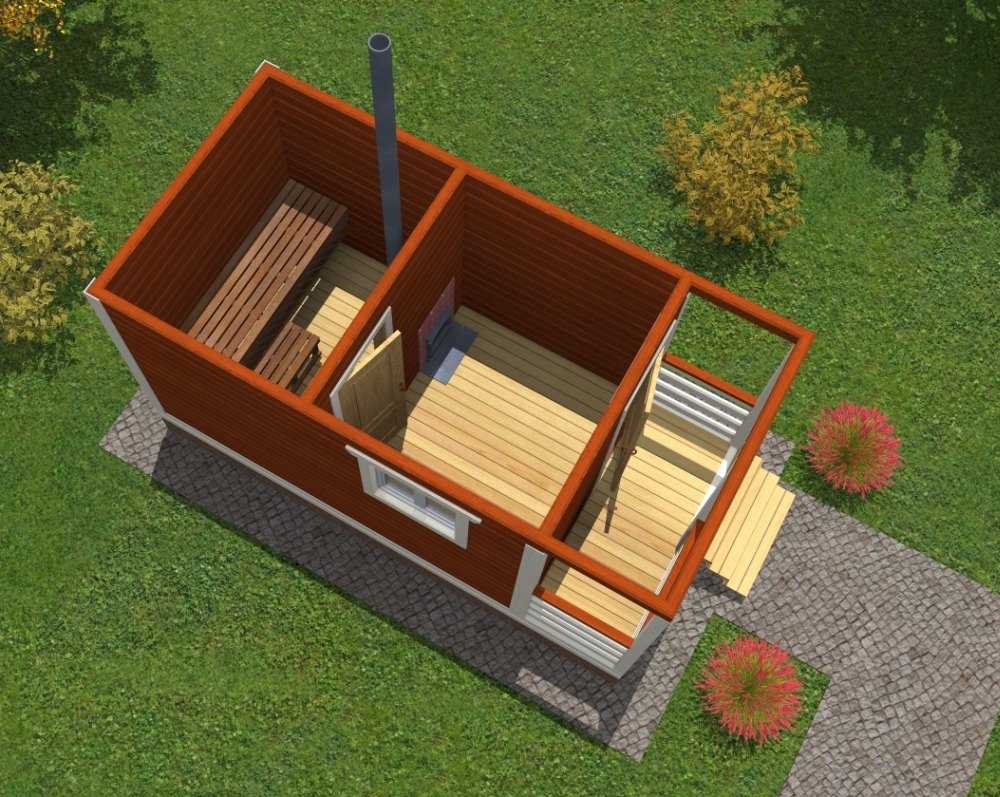

3D-визуализация небольшой по площади каркасной бани

Проекты каркасно-щитовых бань

Основной особенностью данной технологии является то, что сборка каркасно-щитовой бани своими руками осуществляется очень легко — по принципу конструктора. Современный рынок предлагает большое количество готовых щитовых комплектов, предназначенных для установки на каркас. Благодаря трехслойной структуре и низкой теплопроводности пенополистирола, используемого в СИП-панелях, этот материал обладает хорошими характеристиками и отлично подходит для бань.

Проекты каркасных бань предполагают двускатную крышу, чердачное помещение в ней отсутствует так как щитовая конструкция является легкой постройкой. Внутреннее пространство под крышей возможно использовать для хранения банного инвентаря. В зависимости от типа грунта, на котором планируется постройка, фундамент для бани может быть столбчатым, мелкозаглубленным ленточным или свайным. Последний вариант основы применяют на песчаном грунте.

Для создания каркаса используют брусовые стойки: для угловых подойдет брус 120х120 мм, для промежуточных опор можно использовать материал меньшего сечения. Потолочное перекрытие выполняют из балок 40х75 мм. Если баня планируется для круглогодичного использования толщину утеплителя принимают равной 15 см, для сезонной эксплуатации достаточно слоя теплоизолятора в 10 см.

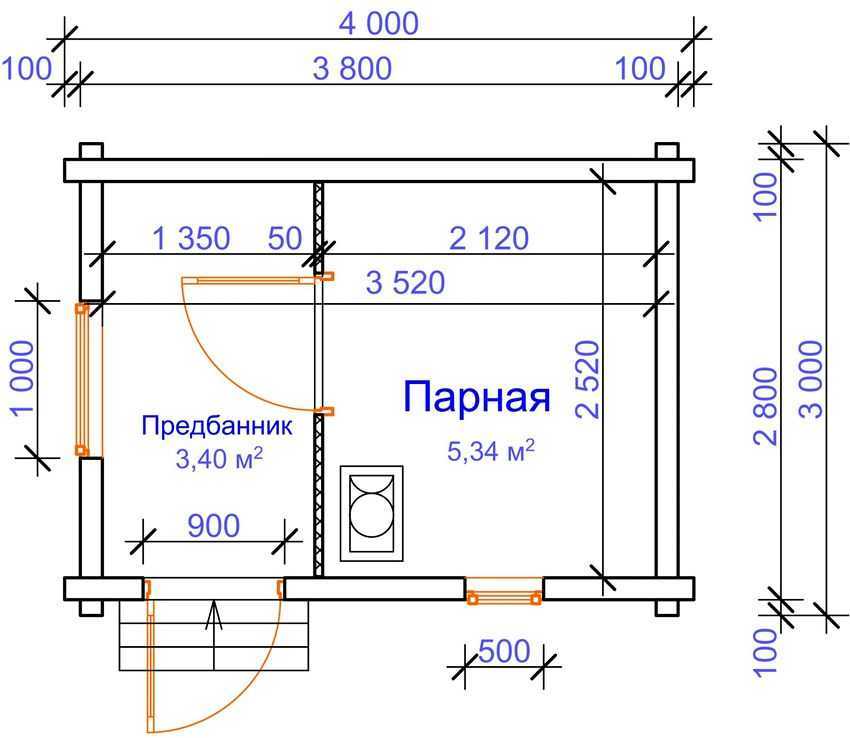

Проект маленькой каркасно-щитовой бани 4 на 3 м

Что касается пола, его рекомендуется сделать проливным. Для его устройства подойдет обрезная или шпунтованная доска, смонтированная с уклоном. Планировкой предусмотрено разделение каркасно-щитовой бани на несколько комнат. Перегородки между ними выполняются из дерева. Если обогрев бани осуществляется каменной печью, под нее выполняют отдельный фундамент.

Цена каркасно-щитовой бани под ключ

Учитывая технологию строительства, стоимость каркасно-щитовой бани всегда ниже цены сооружения, построенного любым другим методом. Перед тем как сделать заказ, следует поинтересоваться у компании-производителя об оказании дополнительных услуг. Таких, как монтаж печи, устройство кровли, установка дымохода. Учитывая высокую скорость сборки, со дня заказа до начала эксплуатации щитовой бани проходит не более 7 дней.

Беря во внимание то, что каркасно-щитовые бани обходятся недорого, заказчик может позволить себе выбрать любой из представленных проектов. Это касается и тех, чей бюджет довольно ограничен

Производители предлагают несколько версий комплектации:

объект под ключ — заводская сборка стен и перегородок, отделка фасадов и внутренних стен;
отделка в черновом варианте — облицовка либо фасада, либо только внутренних стен;
без облицовки — объект представляет собой только сборку из щитов.

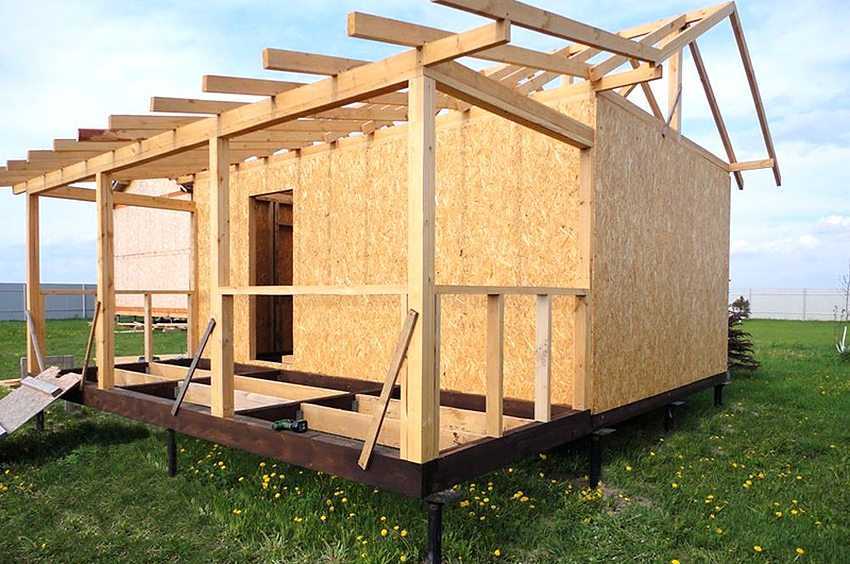

Процесс сборки небольшой каркасно-щитовой бани с фундаментом на сваях

Перед тем как купить баню каркасно-щитовой конструкции, необходимо обратить внимание на схему сборки сэндвича. Любые отклонения в последовательности расположения элементов внутри панели-сэндвича могут стать причиной отказа от изделия данного производителя

Если отделка панелей может быть устроена самостоятельно, то пересортировка всех панелей для корректного расположения в них материалов за свои же деньги лишена всякого смысла.

Строим стены

Строительству стен каркасной бани следует уделить особое внимание. Учитывая то, что обогрев помещений происходит периодически, стены должны быть спроектированы таким образом, чтобы:

предотвратить теплопотери;
позволить быстро обогреть пространство.

Монтаж стен может происходить в двух вариантах:

устройством прямо на фундаменте (на полу);
поднятием и установкой готовых стеновых конструкций.

Вне зависимости от способа монтирования, состав пирога стен каркасной бани включает в себя следующие элементы:

внутренняя декоративная обшивка;
слой пароизоляции и гидроизоляции;
утеплитель;
слой ветрозащиты и гидроизоляции;
внешняя обшивка стен;
внешняя фасадная обшивка.

Внимание! При строительстве стен непосредственно на обвязке следует отталкиваться от ширины листов обшивки. Чаще всего таким материалом служат листы ОСП с размерами 1220*2440

В соответствии с этой шириной и определяется расстояние между стойками так, чтобы между их центрами получалось 1220 мм.

Расчет стоек каркаса в зависимости от размеров строения

Когда мы строим каркасную баню своими руками, нужно исходить из длины каждой из стен, чтобы не ошибиться с расстояниями между стойками. Учитывая, что расстановка стоек на любой стороне строения не зависит от длины и стоек на других стенах, возьмем стены разных длин по отдельности. Для примера возьмем каркасную баню 4 на 4 своими руками:Ширина стоек взята равной 100мм, они обозначены квадратами(схематичный вид сверху). Указаны расстояния между стойками

Обратите внимание, что между крайними стойками расстояние будет меньше, т.к. ширина листа OSB не кратна длине стены

Рассмотрим теперь вариант постройки каркасной бани 3 3 своими руками:Здесь ситуация похожая, крайний лист тоже придётся обрезать

Обратите внимание, что это расположение справедливо для каркасной баня 3х4

Чтобы правильно разместить стойки для каркасной бани 6х4 своими руками, можно воспользоваться следующей схемой:
Т.к. расположение стоек зависит только от длины стен, то же справедливо для каркасной бани 6 6 своими руками.

Схема монтажа стен на фундаменте выглядит следующим образом:

Первым делом крепятся угловые стойки с минимальным сечением 100*100 мм (оно зависит от толщины утепления и этажности бани. Для двухэтажной желательно ставить стойки 150*100 мм или 150*150мм);
Через каждые 1220 мм устанавливаются промежуточные стойки. В случае если между центрами крайних стоек ширина пролета осталась меньше 1220 мм, происходит последующая подрезка листа ОСП по нужным размерам. Имейте в виду, что на крайние стойки OSB должна заходить полностью!;
От нижней обвязки к стойкам крепятся укосины, которые помогают отрегулировать строгую вертикальность;
Монтируются коробки(каркасы) будущих дверей и окон;
Для обеспечения жесткости конструкции, на высоте 1-го метра от низа стойки между собой скрепляются прогонами (досками с сечением 25-50*100 мм.). Проемы, предполагающие расположение в них дверей, остаются свободными;
Поверх стоек укладывается брус верхней обвязки. Для этого в брусе размечаются места, куда приходятся стойки и срезается половина толщины. Таким образом, торцы стоек получаются утопленными в брус для дополнительной надежности.

Внимание! Все деревянные элементы каркаса подлежат обязательной обработке антисептиком. Это защитит их от гниения и продлит срок эксплуатации.. Зачастую, при строительстве каркасной бани своими руками, пошаговая инструкция предполагает сборку каркаса стен на земле

При условии, что для этого имеется соответствующе подготовленное, ровное пространство недалеко от места постройки. Это обусловлено удобством проведения работ и быстротой процесса

Зачастую, при строительстве каркасной бани своими руками, пошаговая инструкция предполагает сборку каркаса стен на земле. При условии, что для этого имеется соответствующе подготовленное, ровное пространство недалеко от места постройки. Это обусловлено удобством проведения работ и быстротой процесса.

В то время, пока производится сборка стен, можно заливать фундамент, или ввинчивать сваи.

Тем более, сборные каркасы стен можно поднять при наличии спецтехники или помощников.

Преимущество сборки и поднятия готовых конструкций ощущается при возведении двух-трехэтажных конструкций.
Стыковку всех перпендикулярно приходящихся деталей лучше всего производить при помощи металлических усиленных уголков. Так можно будет добиться особой жесткости конструкции.

Миниатюрные каркасные баньки — оптимальный выбор

Мини-баня на загородном участке — прекрасный вариант для экономии площади. Правда, одновременно попариться в помещении 3х3 или 3х4 получится лишь у пары человек. Тем не менее, это самый быстрый и недорогой вариант постройки. За основу проще всего взять готовый проект каркасной бани. Можно объединить раздевалку, душевую и парилку в одном помещении. Или предусмотреть более удобный проект с отдельной парилкой, помывочной и комнатой отдыха.

Малогабаритные каркасные бани 4х3 или 4х4 — лучший выбор:

для экономии на стройматериалах (брус 6 метров режут пополам, получается безотходная стройка);
скоростного возведения конструкции (всего пару недель затрачивают на строительство при условии готового проекта);
крепости готового сооружения (при закупке качественной пропитанной древесины каркасная баня простоит очень долго).

Баня до 20 кв. м — рациональное использование площади

Если есть возможность построить каркасную баню 6х6, ее обязательно нужно использовать. Стандартные чертежи включают парную, душевую, комнату отдыха, небольшой коридорчик и санузел. Если разработать проект с мансардой, получите дополнительную жилплощадь на втором этаже. Ее можно использовать под гостевую, бильярдную или спальню.

Техдокументация для проектов каркасных бань площадью 20 кв. м предполагает организацию опорно-столбчатого фундамента с блоками из бетона, основание должно быть надежно гидроизолировано. На пол укладывают черновой настил (22-миллиметровая обрезная доска), затем чистовое покрытие в виде 30-миллиметровой шпунтованной доски. Антисептическую обработку и утепление 10-сантиметровой минватой нужно обеспечить в обязательном порядке.

Стены, перегородки и перекрытия делают из бруса 150х100 мм, используется также доска 100х50 мм и 100х40 мм. Вагонка после камерной обработки идеально подходит для обшивки потолка и перегородок. Десятисантиметровые плиты минеральной ваты и пароизоляция в два слоя укладываются под обшивку.

Для обустройства стропильной системы предназначена доска 100х50 мм, для обрешетки — 22 мм. Для кровельных работ лучше взять ондулин с волновым профилем Выбор оконной системы — деревянной или металлопластиковой — остается за владельцем. Для парной надо приобрести дровяную печь с баком для воды, продумать кирпичную кладку там, где будет располагаться топка.

Вот такие чертежи и планы можно использовать для возведения каркасной бани своими руками.

Индивидуальные проекты позволяют реализовать практически любые пожелания будущего владельца. Есть возможность присоединить к бане веранду или террасу. И даже в чертежи готовой документации можно вносить небольшие корректировки. Компании по разработке проектов предлагают следующий ряд услуг:

объект под ключ — проект каркасной бани с заводской сборкой стен и перегородок, полной отделкой внутренних стен и фасадов;
черновая отделка — облицовка или фасада, или внутренних стен;
без облицовки — базовая сборка из щитов.

Строительство столбчатого фундамента

Данный вид основания под каркасную баню делают при наличии высоко расположенных грунтовых вод. Сооружают столбчатый вариант фундамента без привлечения спецтехники и бригады рабочих (детальнее: «Как сделать столбчатый фундамент для бани – разновидности вариантов строительства»). Нужно иметь в распоряжении бур, пластиковые или асбестовые трубы и уметь замесить цементный раствор.

Если сооружается каркасная баня своими руками — пошаговая инструкция обустройства столбчатого фундамента выглядит так:

Выравнивают земельный участок.
Намечают места установки столбов.
Бурят отверстия, на дно которых укладывают гидроизоляцию.
Постепенно заливают бетонный раствор и поднимают трубу, которую на отметке 20-30 сантиметров закрепляют. Когда бетон застынет, армируют.
Если основание готово, трубу наполняют раствором до конца.
Используя крепкий брус, формируют ростверк.

Утепляем и пароизолируем

При ответе на вопрос, как построить каркасную баню своими руками теплой и функциональной, необходимо особое внимание уделить утеплению стен. Высокая температура и влажность с одной стороны, и крепкие морозы с другой, легко могут образовать конденсат внутри стен и нанести им ущерб

Чтобы избежать этого, осуществляют качественное утепление стен и укладку пароизоляции.

Утепление каркасной бани своими руками производится изнутри при помощи минеральной базальтовой ваты. Ее укладывают матами между вертикальных стоек так, чтобы не оставалось щелей. Стыки проклеиваются сантехническим скотчем. Слой утеплителя укрывается пароизоляционной мембраной.
В помещении парилки в качестве пароизоляции следует использовать алюминиевую фольгу либо специальную паронепроницаемую пленку. Они характеризуются высокой степенью противодействия высоким температурам и влаге.

Слои утеплителя и пароизоляции обшиваются сверху по стойкам декоративным покрытием в виде строганой доски либо натуральной деревянной вагонки.

Ниже Вы можете посмотреть полезное видео про утепление бани:
