Фартук для трубы на крыше из профнастила

Гидроизоляция трубы на крыше из профнастила: способы

Сейчас разработано несколько способов эффективно заделать трубу на крыше, создано оборудование для обустройства места примыкания. Ниже описаны самые популярные варианты.

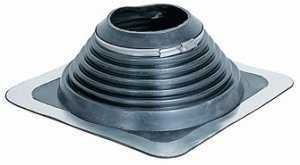

Мастер флеш

Так называется эластичный колпак (проходка) для гидроизоляции проходов с круглым сечением. Он выполняется из усовершенствованного латекса, который, помимо защиты от воды, обладает и другими достоинствами:

• долговечность;
• сохраняет свойства в диапазоне от минус 50 до плюс 130 градусов Цельсия;
• устойчив к прямым солнечным лучам (ультрафиолету).

Монтировать этот элемент достаточно просто, к тому же он производится в разных вариациях для труб с разным диаметром.

Приобретается Мастер флеш нужного диаметра

Перед монтажом аккуратно обрезается узкая часть колпака, чтобы латекс плотно облегал проход.

На трубу аккуратно натягивается резиновая проходка до конца, до места соединения с кровлей.

Внимание! С прохода предварительно нужно убрать зонтик (дефлектор).

Основание колпака прикрепляется к профнастилу. Мастер флеш имеет самоклеящуюся основу

Перед закреплением с основы снимается защитный слой, и колпак плотно прикладывается к кровле. Перед креплением профнастил следует очистить от пыли и загрязнения.

Колпак закрепляется с помощью саморезов, миниатюрные зазоры заполняются герметиком.

Сверху гидроизоляция покрывается фартуком в качестве дополнительной защиты. Фартуки выпускаются в разных цветах, таким образом можно подобрать материал под цвет крыши.

Защитные фартуки

Помимо резиновых колпаков применяются фартуки из других материалов. При гидроизоляции трубы с круглым сечением также применяются проходки из оцинкованной стали. В этом случае на место стыка прохода с крышей дополнительно устанавливается хомут из стали, зазоры герметизируются с помощью герметиков и клейкой ленты с металлическим армированием.

Несколько сложнее происходит работа по герметизации труб прямоугольного сечения. Поскольку форма создает прямые углы, это накладывает свои особенности.

Если труба создается из кирпича или блоков, то она, как правило, имеет прямоугольную форму, а также больше по своему размеру. В этом случае герметизация проходов происходит с помощью фартука, состоящего из нескольких деталей.

1. Гидро- и пароизоляция кровли, оставшаяся после выведения прохода на крышу крепится к нему по периметру с использованием строительного скотча.
2. С помощью машинки по периметру трубы создают небольшую канавку (штробу).
3. Планку примыкания (верхний край) фиксируют в штробе с помощью силиконового герметика.
4. Фартук состоит из четырех частей – к каждой стороне прямоугольника. Нижний фартук крепят плотно к проходу с нахлестом 10 см. Для крепления используют саморезы по работе с профилированным листом.

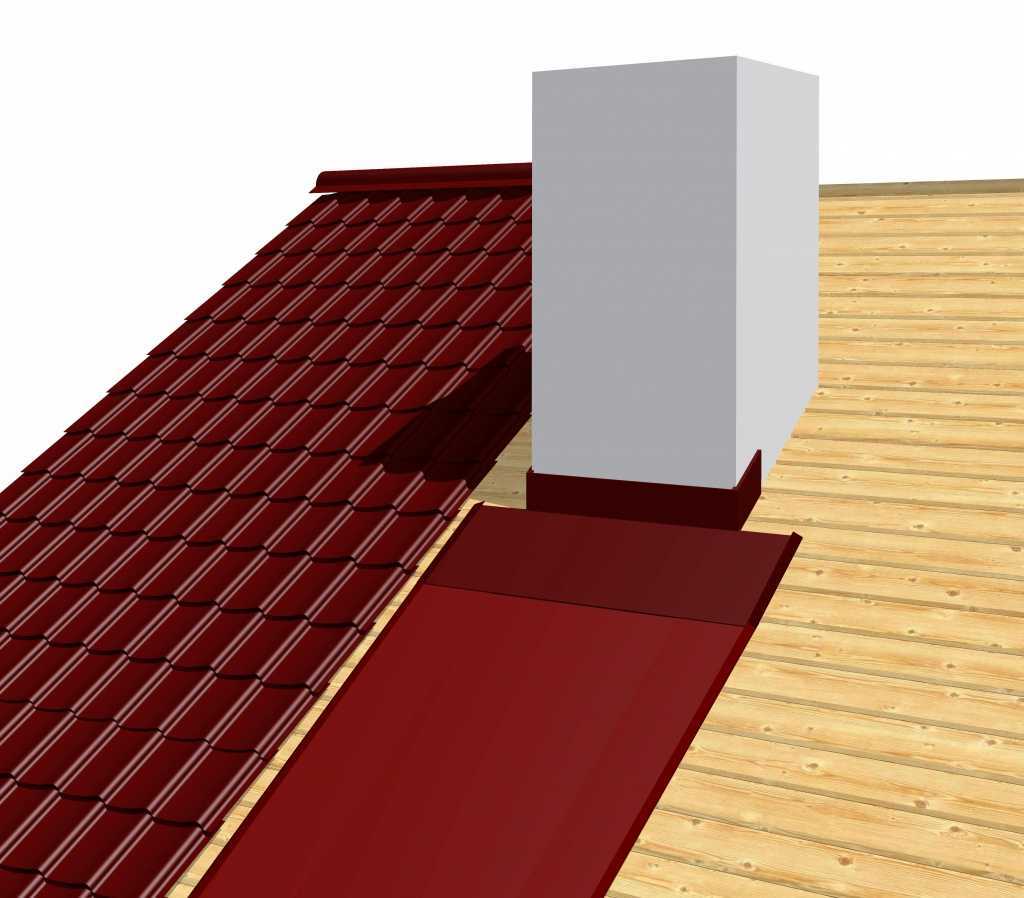

5. Под нижний фартук помещается галстук, элемент гидроизоляции, который исключает попадание воды в здание (протечки).
6. Подобным образом крепятся боковые и верхний фартуки, создавая цельную защитную конструкцию.

Совет! Заделывая стык, рекомендуется выбирать материалы той же фирмы, которая выпустила профлист.

Гидроизоляция трубы на крыше дома – процесс не такой сложный, сколько важный. Правильно заделать стыки жизненно необходимо для создания качественной кровли. Относясь ответственно к таким нюансам, человек не будет знать проблем с крышей своего дома долгое время.

Что еще почитать по теме?

Труба прямоугольного или квадратного сечения

Кирпичный дымоход классической печи обычно имеет прямоугольное или квадратное сечение, так как это самая простая форма для монтажа. Аналогично выглядит и внешний кожух керамического печного дымохода.

В стандартном исполнении дымоходный канал располагается строго вертикально, но на перекрытии чердака можно обустроить горизонтальный участок небольшой длины, чтобы скорректировать место выхода дымохода на крышу.

В кровельном пироге вырезается отверстие и монтируется деревянная конструкция, о которой говорилось выше. После того, как кладка трубопровода, проходящего сквозь кровлю, завершена, необходимо обеспечить надежную защиту проходного узла от атмосферных осадков. Изнутри, со стороны чердачного помещения, крепится стальной лист для оформления места проходки (отверстие в нем вырезается под размер трубы, лист надевается на дымоход заранее). Защитно-декоративная пластина крепится к краям опорного короба при помощи саморезов, стык по периметру трубы заполняют огнестойким герметиком. Короб изнутри обкладывается листами асбеста либо зазор между ним и трубой заполняется базальтовой ватой.

Труба прямоугольного сечения

С внешней стороны на кирпичную трубу заводят края гидроизоляции, в которой предварительно был выполнен крестообразный надрез. Каждый из получившихся треугольников срезают таким образом, чтобы нахлест на стенку дымохода составил 10–12 см. Гидроизоляцию приклеивают к кирпичу при помощи специального материала – эластичной металлизированной ленты с клеящим слоем.

Затем монтируется внутренний фартук. Конструкция состоит из четырех планок, выполненных из оцинкованной стали. Верхний загнутый край каждой планки заводится в штрабу, выполненную по кирпичу, а не в кладочный шов. По углам планки стыкуются с заходом друг на друга в 15 мм. Все примыкания обрабатываются жаростойким герметиком. На боковых планках должны быть предусмотрены бортики, которые направят поток воды вниз. Под нижнюю планку заводится металлический лист с бортиками – галстук, который обеспечивает отвод воды к нижнему краю кровли или в ближнюю ендову.

Чтобы декоративно оформить выведенный дымоход через крышу, устанавливают внешний фартук из оцинкованного листового металла. Материал может быть окрашен в цвет кровли. Способ крепления тот же, что и у внутренней конструкции, но можно обойтись без штрабы, обработав стык термостойким герметиком для наружных работ. Края фартука, уложенные поверх кровельного покрытия, крепятся оцинкованными саморезами.

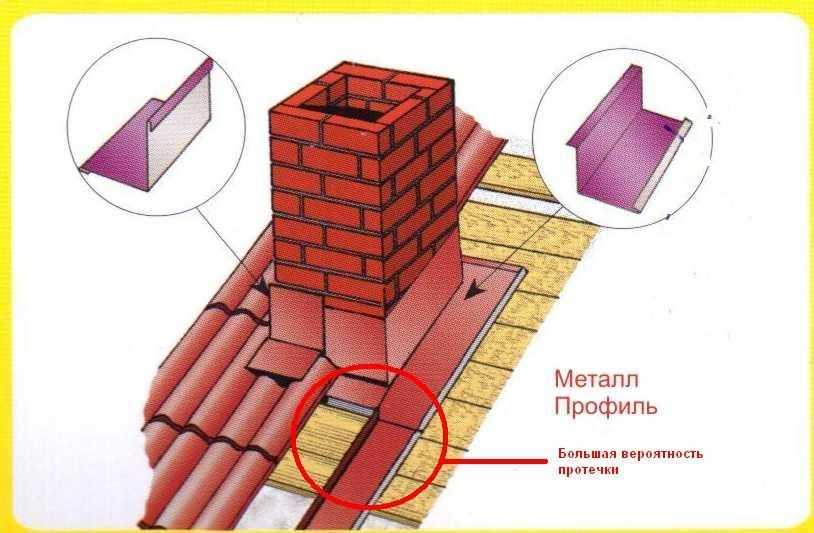

Возможные проблемы при некачественной герметизации прохода на кровле

Профнастил — качественный кровельный материал, который имеет сложную слоистую структуру. На внешнюю основу из стального листа наносятся слои:

• цинка;
• дополнительной антикоррозии;
• грунтовки;
• полимера (полиэстера);
• монтажной защиты.

А с внутренней стороны также наносится оцинковка, грунтовка и защита от коррозии. Благодаря такому строению профнастил имеет отличную несущую способность, защиту от ржавчины, огня и гниения. Стройматериал сохраняет свои свойства в широком диапазоне температур.

На крышах домов принято создавать различные отверстия для вентиляции, выхода дыма. Это естественным образом приводит к нарушению гидроизоляционного и других защитных слоев. Потому огромное значение имеет герметизация стыков трубы с поверхностью крыши. Процесс этот следует провести правильным образом, иначе могут возникнуть проблемы:

1. Протечка. При выводе трубы через крышу наличие неизолированных щелей ведет к проникновению воды внутрь дома, жилых помещений, отсыреванию стен, в том числе, несущих, появлению плесени и др.
2. Разрушение стропил. Конструкция крыши состоит из деревянных стропил. Влага, попадая через стыки, способствует загниванию дерева и разрушению всей конструкции.
3. Коррозия профнастила. Несмотря на то, что кровельный материал защищается антикоррозийными слоями, внутренняя защита слабее внешнего слоя. Коррозия постепенно разрушает профнастил, снижает его защитные характеристики и привлекательный внешний вид.
4. Снижение уровня теплоизоляции крыши. При проникновении воды в слои теплоизоляции, последние теряют свою способность удерживать тепло и защищать от внешнего холода. Изолятор теряет порядка 50% способности эффективно удерживать теплый воздух в жилых помещениях.

Внимание! Хорошая отделка стыков прохода на крыше имеет принципиальное значение для кровли, ее долговечности.

Чтобы быть уверенным в качестве своей крыши, следует качественным образом заделать стыки. Сейчас разработаны различные способы герметизации, позволяющие качественно гидроизолировать щели между трубой и настилом.

Установка Мастер Флеш на профнастил

Рекомендуется дополнительно использовать прорезиненный утеплитель-насадку Мастер Флеш, который не допустит попадания влаги в дымоход.

Как выглядит устройство?

Проходка отдалённо напоминает пирамиду с закруглёнными краями или вовсе круглую из силиконового материала или синтетических эластомеров.

1. Резиновая накладка уместна в том случае, когда рабочие температуры не превышают порог в 1100. Выше этого порога материал начинает плавиться с последующим возгоранием. Не очень хорошо реагирует на химические соединения, в составе которых присутствуют минеральные масла или жир.
2. Силиконовые накладки пользуются большей популярностью в виду высоких порогов рабочих температур, т.к. материал способен спокойно переносить даже нагревание до 2000 и выше. Однако у Мастер Флеша из силикона есть один недостаток – слабость к солнечным лучам. Поэтому в южных регионах, где большую часть времени тепло и солнечно, владельцы частных домов отказываются от силиконовых в пользу резиновых утеплителей в виду частой замены кровельного проходника.

В среднем, замена проходника производится раз в 10-15 лет, а на его установку не потратится более получаса:

• труба продевается в проходку;
• Мастер Флеш подгоняется к профилированному кровельному листу;
• фиксируется с помощью огнестойкого герметика;
• закрепляется дополнительно на саморезы.

После герметизации дымохода осталось довести его до нужной высоты и выполнить внешнюю отделку фартука.

Примыкание профнастила к круглой трубе

Большинство современных печей комплектуются многослойными дымоходами круглого сечения из тонкостенных стальных труб. Гидроизоляцию прохода такой трубы через крышу можно выполнить с помощью рулонных гидроизоляционных материалов на битумной основе.

Вместо рулонных гидроизоляционных материалов можно использовать фольгированную самоклеящуюся ленту из модифицированного битума. Самоклеящийся битумный слой защищается силиконовой пленкой, которая удаляется перед наклейкой. Верхний слой фольги хорошо защищает ленту от перегрева и разрушения под действием солнечной радиации.

Для того чтобы защитить вывод трубы через профнастил крыши, можно использовать и специальные фартуки-колпаки. Их еще называют кровельными проходами. Кровельные проходы надевают сверху на трубу и крепят их фартук к обрешетке кровли.

Для компенсации тепловых перемещений, в месте примыкания металлического фартука к трубе оставляют зазор. Его закрывают специальным хомутом с термостойкой прокладкой, который крепится прямо на трубу. Решить задачу, как трубу вывести через профнастил не на коньке, а на скате крыши, поможет другое приспособление.

Изготавливают такие приспособления из силикона или специальной резины. Манжет из термостойкой резины или силикона может менять угол наклона и легко крепится к поверхности профнастила. Место соединения проходки с кровельным покрытием дополнительно уплотняется герметиком.

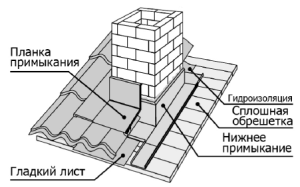

Примыкание профнастила к трубе прямоугольного сечения

Производители профнастила изготавливают множество различных кровельных доборных элементов. Они позволяют обеспечить надежность крыши в местах ендов и примыканий, в том числе помогают загерметизировать выход трубы через профлист кровельного покрытия.

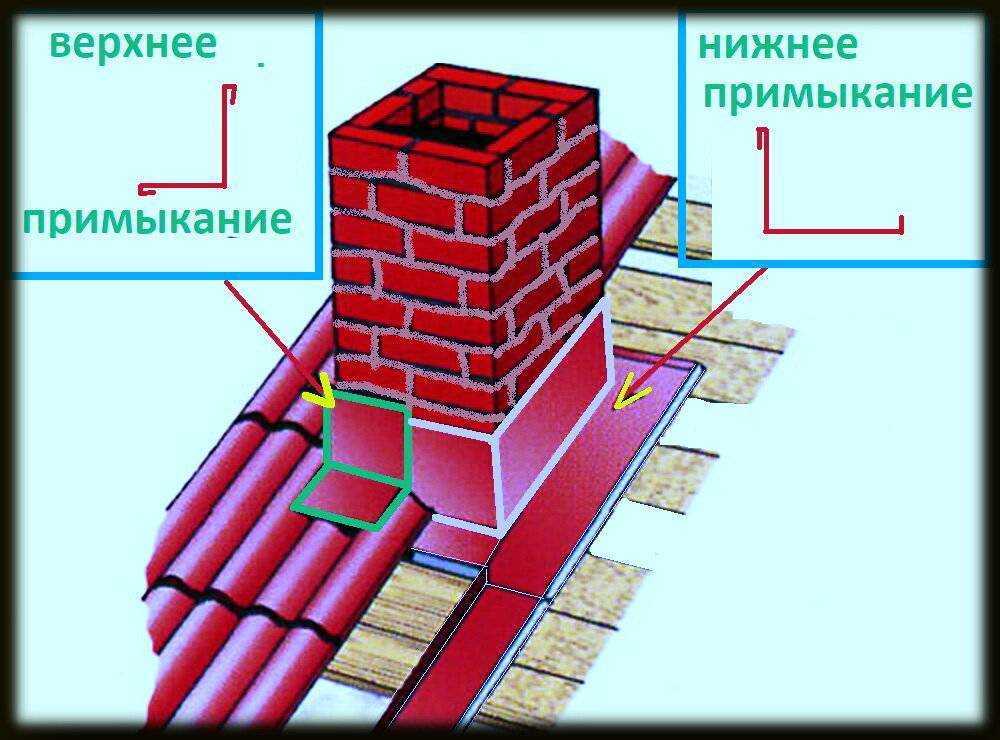

Для этого на профнастил вокруг трубы устанавливают специальный фартук. Выполняют его из металлических деталей, которые называются планками примыкания. Со всех сторон трубы они заводятся под профнастил покрытия на 150-200 мм. В месте соединения с фартуком, профлист вокруг трубы дополнительно уплотняется кровельным герметиком.

Главной задачей такого фартука в верхней части трубы — это собрать и отвести в стороны воду, стекающую по поверхности трубы. Карнизные планки, установленные с нижней, а также с боковых сторон трубы, отводят воду на покрытие ската крыши.

Очень важно правильно выполнить подкровельную изоляцию перед тем, как положить профнастил вокруг трубы. Для этого в гидроизоляционной мембране на месте прохода трубы делают крестообразный разрез

Лишнюю часть мембраны вырезают, оставляя 50-100 мм запаса возле стенок трубы. Затем мембрану приклеивают к стенкам дымохода.

До того, как вывести трубу через профнастил, выбираем способ гидроизоляции примыканий. Проще всего использовать нижние и верхние планки примыканий. Но в этом случае вся вода, которая может проникнуть между трубой и профнастилом кровли, попадет на гидроизоляционную мембрану.

Гораздо надежней защитит обход трубы профнастилом фартук из рулонных гидроизоляционных материалов. Его наклеивают под верхнюю планку примыкания. Выполняют фартук из специальной самоклеящейся ленты. Начинают с нижней части трубы, затем наклеивают ленты с боков и только потом выполняют гидроизоляцию той стороны трубы, которая находится со стороны конька.

Иногда дымоход устанавливают в здании с уже готовой крышей. В этом случае отверстие под трубу в профнастиле вырезают таким образом, чтобы по его краям осталось приблизительно 1,5-2,0 см запаса. После этого профнастил отгибают, приклеивают к трубе гидроизоляционную мембрану и устанавливают нижнюю планку примыкания. Дальнейшие работы по устройству гидроизоляции выполняют так, как рассказано выше.

Сложность и трудоемкость выполнения гидроизоляции существенно зависит от того, в каком месте ската кровли расположена дымовая или вентиляционная труба.

Отделочные работы

Отделка дымохода – начало проведения кровельных отделочных работ, поскольку иначе можно повредить готовое кровельное покрытие, либо испачкать его. Визуально, как сам дымоход, так и покрытие крыши, должны составлять гармоничный тандем, поэтому для их обшивки целесообразнее всего подбирать идентичные материалы.

В зависимости от того какими материалами предполагается проведение отделочных работ, предусматривается несколько вариантов обшивки. Каждый из них имеет ряд положительных характеристик, впрочем, у каждого есть некоторые минусы.

Клинкерный кирпич и плитка

Достаточно распространен способ, когда в отделке используется клинкерная плитка или кирпич. Достаточная степень прочности, устойчивость к погодным условиям и температурному перепаду — основные его преимущества

Кроме того данное облицовочное покрытие не боится грязи, что немаловажно с эстетической точки зрения. Минус один: необходимость использования полнотелого клинкерного кирпича, посаженного на специальный клинкерный раствор, обуславливают высокую стоимость работ

А потому данный способ в большинстве случаев недоступен широкому кругу потребителей.

Готовые конструкции заводского изготовления

Можно обшивать дымоходы заранее подготовленным материалом. Как правило, это заводской вариант трубы, которая имеет стальной канал. Посредством кирпича, армированной сетки, штукатурки осуществляется окончательное доведение дымоходов до идеального состояния.

Штукатурка

Говоря о дымоходе, предполагающем бюджетный вариант обшивки, стоит вспомнить старый проверенный способ штукатурки дымаря. Несмотря на то, что этот способ считается самым бюджетным, он не менее долговечен и надежен.

Как альтернативные могут быть рассмотрены способы с использование цементно-волокнистых плит, сланца и т.д.

Лист профилированного настила — приоритет выбора облицовочного материала

Рынок отделочных и облицовочных материалов достаточно разнообразен. Основными критериями, обосновывающими выбор того либо иного варианта выступают надежность, прочность, долговечность. Впрочем, не менее важна цена материала и легкость его монтажа.

Профнастил более всего соответствует всем вышеперечисленным требованиям, в силу своих высоких технических характеристик:

• Устойчивости к перепадам температурного режима,
• Длительности эксплуатационного срока,
• Легкости и оперативности монтажа,
• Простоты обслуживания,
• Малого удельного веса,
• Низкой себестоимости.

Профнастилом одинаково хорошо организовывать облицовочное покрытие крыши и облицовку дымоходной трубы. Кроме того он достаточно эффектно выглядит, добавляя строению респектабельности, солидности, подчеркивая стиль.

Профнастил имеет достаточно широкую цветовую палитру, что позволяет реализовывать любое дизайнерское решение.

Разновидности профнастила, подходящие для облицовки дымохода

Широкий ассортимент профилированных листов значительно расширяет границы доступных решений облицовки. Среди выпускаемых видов различают:

• Листы комбинированного типа, используемые в организации разнообразных конструкциях ограждающего и отделочного характера,
• Профнастил опорного типа, отличающийся повышенной прочностью,
• Алюминиевые профилированные листы, характеризующиеся длительностью эксплуатационного срока и повышенной устойчивость к влаге,
• Окрашенные листы профилированного настила,
• Оцинкованные,
• Кровельные,
• Облицовочные.

Каждый из видов может быть использован как отделочный материал, а потому приоритет выбора определяет цена вопроса.

Крышная разделка круглых труб

Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.

Вывод трубы на крышу и установка разделки

Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.

Патрубок прохода через перекрытия

Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.

Отверстие в перекрытиях под патрубок

Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.

Установка трубы в перекрытиях

Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.

Отверстие для выхода трубы на крышу

Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.

Вывод трубы на крышу

Выводят трубу на крышу до необходимой высоты

При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность. Установка трубы на крыше

Установка трубы на крыше

После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.

Установка фартука и разделки

Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.

Разные типы крышных разделок для круглых труб

При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

Монтаж силиконовой разделки

Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.

Разделка с гибким свинцовым фартуком

Как защитить дымоход от влаги

Практика показывает, что чаще всего протечки воды на крыше около трубы связаны с некачественной герметизацией разделки крыши. Если разделка под кровлей, протекать будет снизу, если поверх – сверху. Чтобы это предотвратить, при помощи установки изоляционных фартуков производится гидроизоляция дымохода на крыше.

Работы производятся в несколько этапов:

• Прежде всего, в гидроизоляционном слое над печной трубой укладывается дренажный желоб, предназначенный для отвода влаги от дымовой трубы.
• Затем монтируется внутренний фартук, обеспечивающий полную герметизацию примыкания кровельного покрытия к дымоходу.
• Далее укладывается так называемый «галстук». Это элемент, вырезанный из гидроизоляционного материала, подложенный под нижнюю кромку внутреннего фартука. Конструкция обязательно должна доходить до самого края кровли. В случае, если крыша покрыта шифером или металлочерепицей, край галстука выводится между нижними листами покрытия на поверхность кровли. По краям конструкции обязательно при помощи плоскогубцев выполняется бортик, который не даст воде растекаться по крыше, а направит ее по скату вниз.
• Вокруг трубы укладывается кровельное покрытие.
• Поверх кровли монтируется наружный декоративный фартук. Он устанавливается таким же способом, как и внутренний. Единственное отличие в том, что верхняя кромка закрепляется прямо к стенке трубы.

Герметизация дымохода рубероидом и установка “фартука” Изоляционные фартуки изготавливаются самостоятельно, но при желании можно приобрести изготовленные промышленным способом узлы, предназначенные специально для этих целей. Они применяются для проводки сквозь крышу дымоотводов круглого сечения и называются кровельные проходы. Узлы представляют собой элемент, состоящий из плоского листа стали в виде основания, к которому крепится фартук, выполненный в виде колпачка. Внутри него пропускается дымовая труба.

Кровельные проходки выпускаются в разной цветовой гамме, чтобы проще было подобрать нужный вариант

Для обеспечения печной тяги необходимо обустроить на кровле вентиляционные выходы. Они формируют воздушные потоки, защищают вентиляцию от попадания атмосферных осадков и создают тягу в отопительных приборах. Выходы должны быть закреплены строго вертикально и по высоте быть равными дымоходу, только в таком случае воздушные потоки, образующиеся в них, будут достаточно сильными для обеспечения оптимального режима сгорания топлива в приборе отопления.

Гидроизоляция трубы – ответственное дело. От правильности его выполнения зависит не только целостность кровельного пирога, но и безопасность использования отопительных приборов. Выполнить все работы самостоятельно, конечно, можно, но при этом нужно рассчитать свои силы и быть уверенным в том, что все будет смонтировано абсолютно правильно. Если все-таки появились сомнения в своей компетенции, лучше доверить установку гидроизоляции специалистам и получить в короткие сроки узел, смонтированный по всем правилам.

Место вывода

Надежность и герметичность кровельного пирога зависит от правильного выбора места вывода дымохода и вентиляционных каналов через крышу. От расположения прохода зависит отделка стыка. Если крыша изготавливается из профилированного листа, трубы выводят в следующих местах:

• На конёк. Наиболее выигрышным местом вывода труб считается конёк конструкции. Такое расположение исключает образование снежных карманов, конденсата, снижает вероятность протечек, однако, нарушает целостность коньковой балки. Если дымоход или вентиляционный канал выводятся через конек, то стык между ними и кровельным материалом достаточно залить герметиком на силиконовой основе, а затем обшить декоративным фартуком.
• На расстоянии 50-70 см от конька. Такое расположение считается выигрышным, так как сводит к минимуму образование снежных карманов, предотвращает протечки. При выводе дымохода на таком расстоянии от конька не нарушаются стропильные конструкции. Чтобы защитить стык между трубой и кровельным материалом применяют эластичные проходки и доборные элементы для сборки фартука.

Существует простая закономерность: чем ниже по скату крыши располагается трубы, тем больше усилий требует гидроизоляция стыка между ней и кровельным пирогом.
