Печь на отработанном масле: изготовление устройства своими руками

Как сделать печку на отработке своими руками: некоторые советы и пошаговая инструкция

Как уже говорилось, изготовление подобного агрегата сложным назвать нельзя, однако, в любой, даже самой простой работе есть свои нюансы. Сейчас попробуем разобрать изготовление простейшей печки капельного типа из газового баллона. Для этого понадобится:

непосредственно сам газовый баллон,
труба диаметром 100 мм (2 м),
уголок 5×5 см (около 1 м),
стальной лист, толщиной 4 мм (около 50 см2),
автомобильный тормозной диск,
шланг из маслостойкой резины и хомуты под него.

Приготовив все необходимые детали, можно приступать к изготовлению.

Изготовление печки на отработке капельного типа своими руками: пошаговая инструкция

Для удобства читателя оформим пошаговую инструкцию в табличной форме.

Иллюстрация
Выполняемое действие

Первым делом нужно в дне баллона высверлить отверстие для выхода остатков газа. Чтобы предотвратить искры, сверло необходимо смачивать маслом. Обороты дрели должны быть минимально возможными.

Теперь при помощи болгарки можно вырезать отверстия по заранее подготовленному чертежу (некоторые из них будут представлены ниже).

Из листовой стали вырезаем донце с отверстием. Вырезанную среднюю часть выбрасывать не стоит – она нам пригодится позднее.

Примерно так будет располагаться донце в нашей печке. Примеряем его и вытаскиваем снова – с ним ещё предстоит некоторая работа.

Следующий шаг – подготовка трубы. Высверливаем в ней отверстия для подачи воздуха. Это необходимо для нормальной работы агрегата.

Вот таким образом сваривается готовое донце с перфорированной трубой. Сварочные швы должны быть качественными. Если у домашнего мастера нет опыта работы со сварочным аппаратом, лучше обратиться за помощью к профессионалам.

А вот теперь пригодится вырезанная из донца середина. Её следует приварить к тормозному диску от автомобиля.

В итоге получится вот что. Теперь, прорезав небольшое отверстие и приварив кусок трубы, получим полноценную муфту.

Можно начинать сборку

Обратите внимание на патрубок справа. Именно по нему в печку будет поступать отработанное масло.

Снаружи монтируем кран и присоединяем к нему шланг из маслостойкой резины.

Сверху газового баллона ввариваем остаток трубы – это и будет отвод дымохода.

Остаётся лишь вывести трубу дымохода наружу из помещения.

Поднять дымоход на необходимую высоту

Обычно она составляет 4 м. Этого достаточно для обеспечения нормальной естественной тяги.

Печка на отработке своими руками: чертежи, видеоинструкции и некоторые хитрости

Разобравшись в общих чертах, каков алгоритм выполнения работ, перейдём к чертежам и видеоинструкциям. Начнём с той же печи из газового баллона.

Печь на отработке из газового баллона: чертежи для изготовления

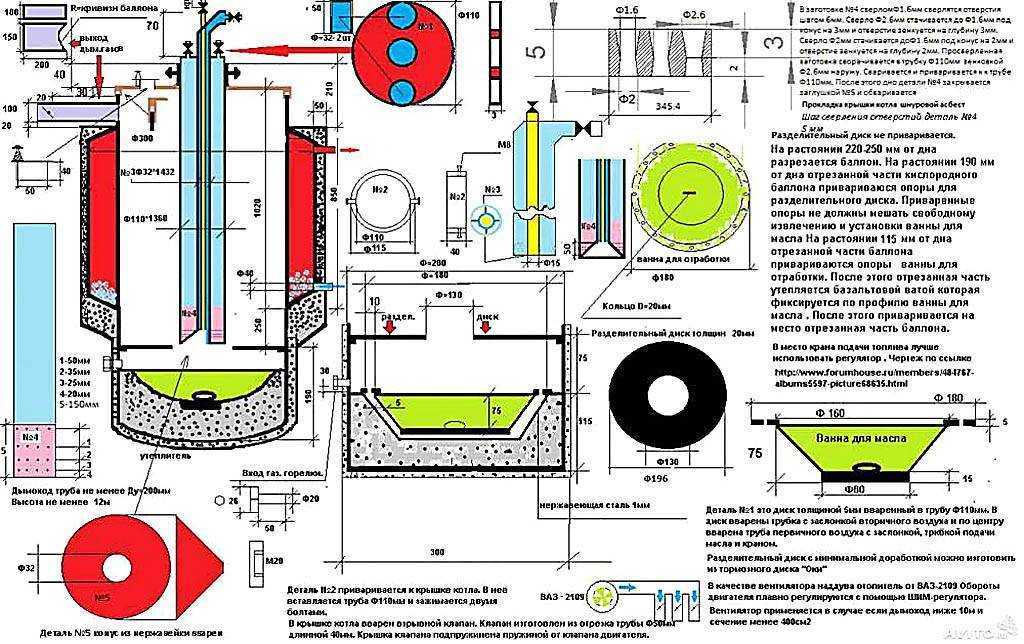

Рассмотрим чертежи печи на отработке своими руками.

Ниже можно ознакомиться с видеоинструкцией изготовления подобного агрегата.

Важно! Главное здесь − соблюдать пропорции. Но и это не гарантирует стабильную работу агрегата

В случае изготовления домашним мастером неудачного устройства стоит попробовать изменить диаметр труб на больший.

Видео и чертежи печи на отработанном масле с водяным контуром

Обогреватели с водяным контуром немного сложнее в изготовлении, однако, и эта работа под силу домашнему мастеру. Предлагаем ознакомиться с чертежами подобных агрегатов.

Видео, представленное ниже, поможет более полно понять алгоритм работ.

Котёл на отработке своими руками: чертежи и видеоинструкция изготовления

Естественно, что водяной контур подразумевает наличие котла. Именно о нём и пойдёт сейчас речь. Ниже представлены чертежи этой конструкции.

Ну и, конечно, видеоурок по изготовлению котла.

Как можно убедиться, чертежи горелок на отработке своими руками несложны, а значит, при наличии времени вполне можно попробовать собрать такой агрегат. Тем более, что затрат средств он практически не потребует.

Способы отопления гаража

Все печи для обогрева гаража, как продающиеся в магазинах, так и сделанные кустарным методом, можно классифицировать по типу используемого для отопления материала на несколько видов.

Дизельные

Дизельные печи для гаража, которые можно найти в наших магазинах, довольно просты. В них два отделения: камера сгорания и накопитель для солярки, из которого через форсунку поступает топливо. Также присутствует вентилятор, нагоняющий воздух для поддержания процесса горения.

Дизельная печь для гаража может быть как с дымоходом, так и без него, поэтому для такого типа печей важно наличие хорошей вентиляции гаража. Печь на солярке для гаража можно сделать своими руками. Достоинства таких печей – небольшой размер, возможность быстро нагреть объем холодного воздуха

Достоинства таких печей – небольшой размер, возможность быстро нагреть объем холодного воздуха.

При использовании дизельной печи необходимо наличие хорошей вентиляции

Газовые

Печи газовые для гаража можно подключить либо к магистральному газопроводу, либо они могут работать на сжиженном газе. Первый случай – большая редкость, так как обычно гаражи не подключают к газовым сетям. Поэтому наибольшее распространение получил сжиженный газ в баллонах. Газовый конвектор при помощи газового шланга подключают к баллону, а отработанный газ уходит наружу через дымоход. Конструкция не требует электроэнергии и занимает минимум места в гараже. Продающиеся в магазинах модели снабжены встроенным датчиком газа, позволяющим автоматически перекрывать подачу в случае утечек, а также термостатом, автоматически регулирующим подачу газа в зависимости от температуры в помещении, что значительно экономит расход топлива. Газовые печи на сжиженном газе – один из самых распространенных способов периодического отопления гаража.

Газовая печь

Электрические

К этому типу относятся различные тепловые пушки, масляные и электроконвекторы. Это самый популярный тип обогревателей помещения. Но у него есть как плюсы, так и минусы. Большинство моделей очень компактны и занимают минимум места, им не нужен дымоход и они не сжигают кислород в помещении, соответственно, не требовательны к вентиляции. Но есть существенный минус – большие счета за электроэнергию. Также тепловые пушки и вентиляторы – довольно шумные устройства.

Компактная электрическая пушка не требовательна к вентиляции, однако это довольно умное устройство

Твердотопливные

Возможно, это самый распространенный тип гаражных печей. К нему относится и дровяная печь для гаража, и печь буржуйка для гаража, а также все кирпичные печи для гаража. Принцип их работы прост. Есть камера сгорания, в которой под действием восходящего воздуха сгорает содержимое (дрова, уголь, торф), а дым уходит наружу через дымоход. Рынок предлагает огромное количество различных типов и моделей подобных печей.

Благодаря простому принципу действия такие печи относительно несложно сделать в домашних условиях в том же гараже. Единственный минус подобных агрегатов – надо найти в гараже это место для хранения топлива.

Твердотопливные котлы — самый распространенный вид отопления гаражей

На отработанном машинном масле

Печь для гаража на отработке – отличный выбор для автолюбителя. Такая печь длительное время поддерживает высокую температуру, требует минимального ухода. Плюс печей такого типа в том, что для них не надо покупать топливо – они используют отработанное машинное масло, которого в любом гараже достаточное количество. Масляные печи для гаража пользуются огромной популярностью в среде автолюбителей благодаря тому, что их легко сделать своими руками.

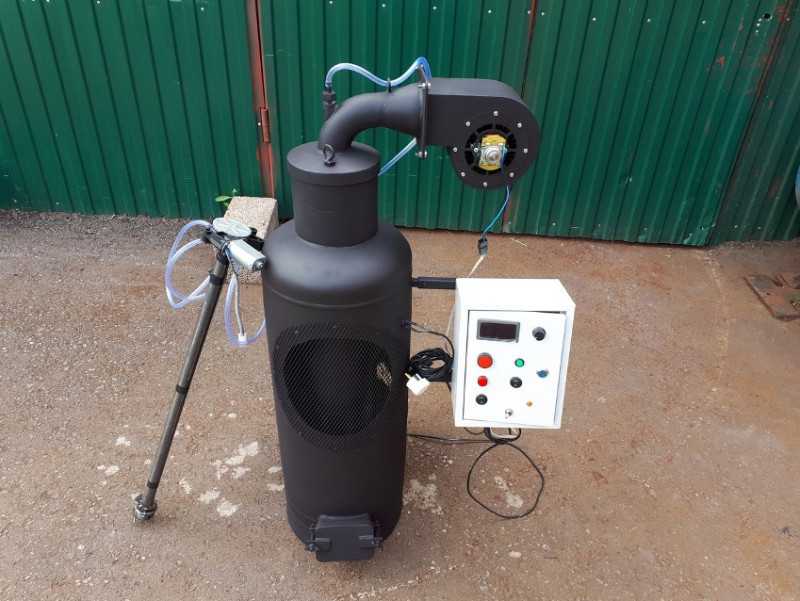

Печь на отработанном масле

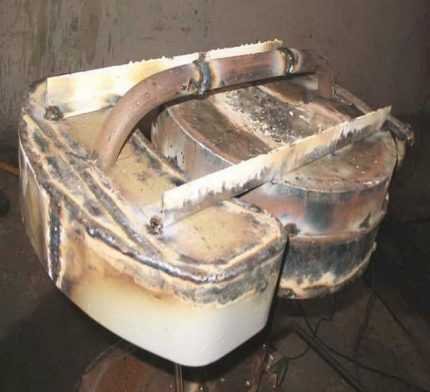

Изготовление печи из стальных листов – советы домашним мастерам

Агрегаты из стальных листов пользуются немалой популярностью среди собственников гаражей и мастерских. Такая печь будет не только отапливать помещение – с ее помощью можно даже готовить пищу! Что характерно, габариты конструкции довольно компактны.

Алгоритм действий при изготовлении печи из листов стали выглядит следующим образом.

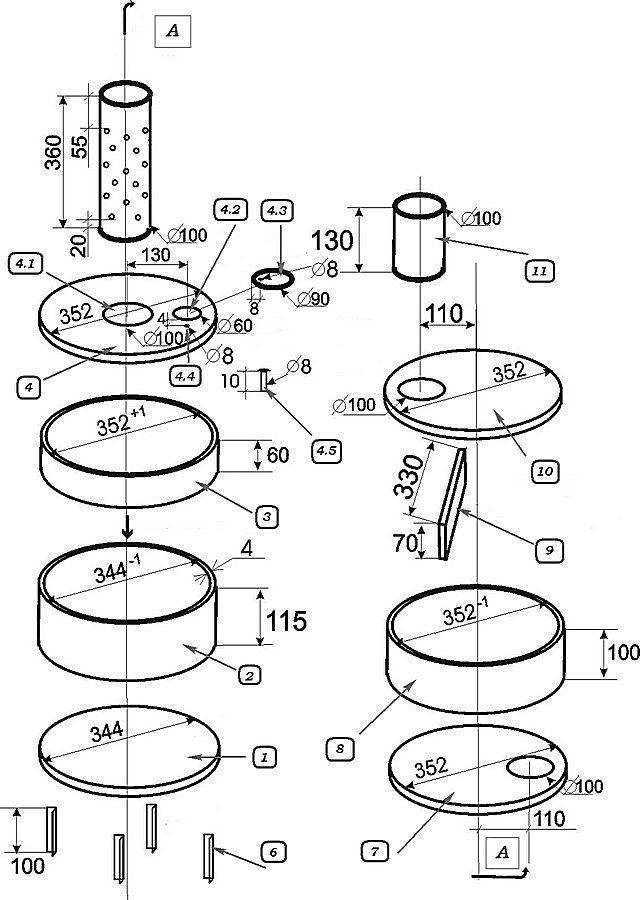

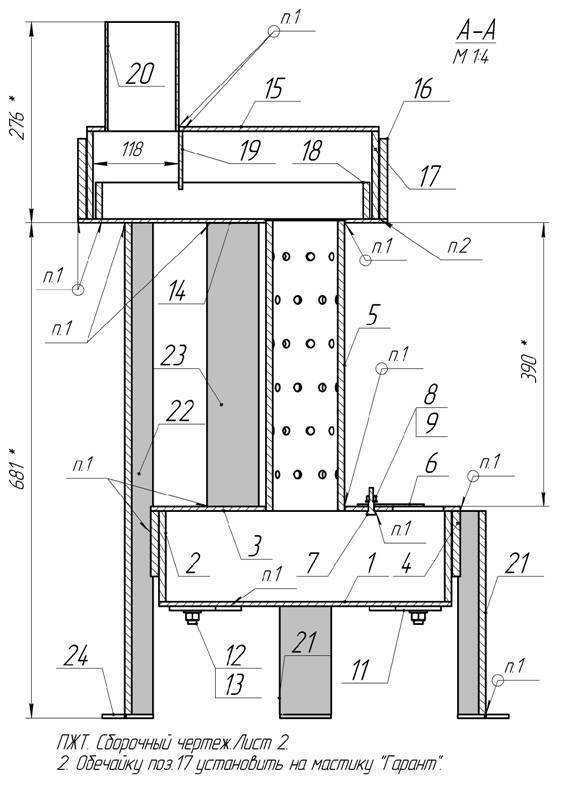

Шаг 1. Для начала вы должны найти подходящий чертеж печи на «отработке».

Шаг 2. После этого изготовьте дно топливника и дно корпуса, используя для этого листы 6-миллиметровой толщины. Для изготовления самого резервуара используйте сталь толщиной 4 миллиметра. Все эти заготовки довольно легко сделать, если вооружиться болгаркой.

Шаг 3. Возьмите лист толщиной 4 миллиметра, вырежьте из него полоску, ширина которой составляет 11,5 сантиметра, сложите ее в кольцо диаметром порядка 34 сантиметров (для этого удобно использовать листосгибочный станок), после чего приварите полосу к нему. В результате у вас получится труба резервуара для отработанного топлива.

Шаг 4. Взяв тот же лист, вырежьте 34-сантиметровый круг, который послужит в роли крышки для изготовленного в предыдущем шаге резервуара. Приварите к крышке с 4-х сторон железные уголки.

Шаг 5. Теперь возьмите лист толщиной 6 миллиметров, вырежьте из него полосу 6-сантиметровой ширины, а затем – второй круг. Диаметр этого круга, равно как и кольца, должен несколько превышать 35 сантиметров.

Шаг 6. Прорежьте в центре круга 10-сантиметровое отверстие под дымоход, а рядом с ним – еще одно, на 5,5 сантиметра. Через второе отверстие будет производиться подача горючего. В конце сварите кольцо и круг в единую конструкцию, чтобы получить бак для заливки отработанного масла.

После этого можете приступать к изготовлению нижней части бака. Возьмите лист толщиной 6 миллиметров, вырежьте из него круг и, отступив от края 2 сантиметра, проделайте в нем (круге) отверстие под патрубок для дымохода. Для изготовления самого патрубка отрежьте 13-сантиметровый кусок трубы, имеющей сечение 10 сантиметров. Следующий этап – создание перегородки, для чего будет использоваться все та же 6-миллиметровая сталь. Вырежьте из нее прямоугольник 7х33 сантиметра, а готовую перегородку установите в круг диаметром 35 сантиметров и надежно приварите. Теперь можете устанавливать и сам патрубок.

Продолжаем изготавливать печь на отработанном масле своими руками. Возьмите первую трубу, проделайте в нижней ее части 48 отверстий по 0,9 сантиметра каждое (по восемь на окружность, суммарное количество кругов – шесть, а расстояние между ними – шесть сантиметров). Теперь эту трубу после обработки можно устанавливать в крышку бака для топлива

Важно, чтобы в итоге труба располагалась абсолютно ровно. Если заметите отклонения, обработайте трубу с помощью напильника либо болгарки

Соединяются две части емкости, причем их также не нужно сваривать. Для обеспечения плотного соединения используются уплотняющие кольца.
К трубе, на которой 48 отверстий, необходимо приварить емкость для заливки топлива, в то время как с другой стороны – пару деталей, соединенных кольцами.
Затем на дырку для подачи масла ставится глазок (специальная круглая пластинка), который можно будет легко открывать и закрывать.

В самом конце необходимо установить дымоход. Длина его должна составлять минимум 4 метра

Важно, чтобы снаружи он был расположен по вертикали (никаких отклонений быть не должно – используйте строительный уровень). А вот в самом помещении допускается незначительный наклон дымоходной трубы

Почему популярны печи на отработанном масле?

Главная причина народной любви к самодельным печам – невысокая (или нулевая) стоимость самого агрегата и топлива к нему. Некоторые доморощенные мастера-умельцы делают такие обогревательные приборы в качестве эксперимента и одновременно полезного устройства.

С появлением самодельной печи на отработанном масле отпадает решение вопроса о «пристраивании» вторсырья.

Для особенно продвинутых мастеров изготовление гаражных печей на отработке стало еще одним вариантом бизнеса. Они конструируют модели на заказ и продают их заинтересованным, но не настолько умелым владельцам гаражей

Как же действует агрегат на отработке? Процесс заключается в расщеплении тяжелого с примесями топлива, имеющего довольно сложный состав. По-другому процесс, при котором наблюдается нехватка кислорода и горение не самого топлива, а его паров, называется пиролизом. Принцип действия пиролизного оборудования описан в рекомендуемой нами статье.

Чтобы процесс запустить, необходимо произвести испарение топлива, затем нагреть полученные пары до температуры около +300-400 ºС, после чего сжигание будет производиться самопроизвольно. Останется дожидаться полного сгорания топлива.

Существует 2 схемы, которые используют при самостоятельном изготовлении печей:

наполнение резервуара маслом и поджигание его, вследствие чего пары испаряются и начинают гореть;
применение горелки, при котором три зоны (пиролиза, поджигания и догорания) объединяются и делают процесс горения более эффективным, регулируемым и безопасным.

Вторая схема более сложная, требует серьезной доработки топлива и точности изготовления, поэтому рассмотрим более простые модели из первой группы.

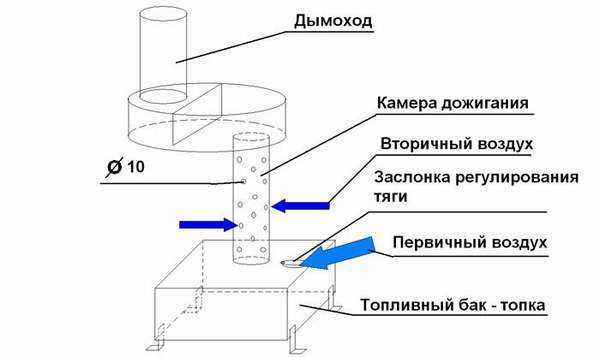

Схема устройства простой модели печи на отработке. Воздух, необходимый для поддержки процесса горения, поступает через горловину с заслонкой. Этой же заслонкой можно частично регулировать силу горения

Преимущества использования печки для гаража на масляной отработке:

простота конструирования и обслуживания устройства;
экономность расхода топлива – около 1,5-2 л в час;
отсутствие копоти и нагара;
безопасность хранения запасов отработки;
существует возможность подключения воздушного или водяного отопительного контура;

Компактность агрегата тоже крайне важна для небольших помещений.

Недостатки тоже имеются:

необходимость в регулярной чистке печи и дымохода;
обязательный элемент – вертикально распложенный дымоход высотой не менее 4 м;
для печей с форсунками следует использовать только очищенное масло (примерная стоимость фильтрованного продукта – 8-12 руб./л);
одно из условий хранения отработки – плюсовая температура, то есть необходимо или отапливаемое в зимний период помещение, или зарытый в землю резервуар.

Перед изготовлением/приобретением готовой печи или котла на отработке необходимо рассмотреть все плюсы и минусы самодельных устройств, а потом уже принимать окончательное решение.

Как сделать самодельную печь на отработанном масле

Представленная ниже модель печки на отработанном масле, пожалуй, наиболее простой и в то же время эффективный и экологичный вариант конструкции для обогрева небольшой мастерской или гаража холодной осенью или зимой. Данная печь на жидком топливе вполне подойдет как базовый элемент котла или электрогенератора при необходимых дополнениях и усовершенствованиях.

Печь на отработке

Печи и котлы, работающие на дешевом отработанном масле, в последние годы стали в большом количестве создаваться умельцами, а в настоящее время уже выпускаются на заводах в России и за рубежом. Цена их не столь высока, а экономия существенная. Еще дешевле и интересней для многих сделать печку на отработке своими руками. Печку, о которой пойдет речь в этом сообщении, по опыту разных мастеров, можно собрать и сварить за один-два дня. Отзывы тех, кто собрался с силами и изготовил этот тепловой агрегат, чаще самые лестные.

Эксплуатационные и технические характеристики самодельной печи на отработке.

Печь предназначена для нагрева воздуха в пожаробезопасном помещении. В качестве топлива допускается использовать моторное масло или вещества, близкие по составу к нему (масло индустриальное, трансмиссионное, трансформаторное, нефтяное масло, соляровое масло, печное топливо, мазут, керосин, дизтопливо).

#8211 минимальная высота дымохода 4 м (расстояние от верхнего края вытяжной трубы до уровня земли). При более короткой трубе дымохода по опыту тех, кто уже экспериментировал, не происходит полного сгорания топлива и выделяется дым.

#8211 диаметр дымохода 102 мм

#8211 габаритные размеры печи: высота 700 мм, ширина 300 мм, глубина 500 мм

#8211 масса печи 28 кг.

При использовании отработанного моторного масла типа МГ-10, печь демонстрирует довольно высокие характеристики: расход топлива от 0,5 до 2,0 литров/час кпд 75% температура печи #8211 800-900 градусов, а на выходе из печи #8211 90 градусов, это позволяет при температуре воздуха на улице минус 35 градусов поддерживать в неотапливаемом небольшом стандартном гараже тепло от плюс 15 градусов до плюс 20 в зависимости от установленного режима работы печки. Мощность горения Вы можно регулировать от еле теплой печки до раскаленной докрасна (800-900 град С).

Достоинства печи.

1. Самое главное достоинство такой печи на масле #8211 это возможность огромной экономии, так как цена отработанного масла очень низкая или даже нулевая. Иногда можно найти возможность забирать это масло бесплатно как отходы, которые выбрасывается некоторыми предприятиями. Так люди и делают #8211 летом в автомастерской копят масло, а зимой топят им гаражи.

2. Есть польза от такой безотходной печи для природы. Ведь, во-первых, вряд ли все автовладельцы или мастерские, предприятия всегда правильно утилизируют отработку. Во-вторых масло в такой самодельной печи на отработанном масле сгорает практически полностью без остатка, не причиняя вреда природе и здоровью человека.

Наиболее незатейливый вариант

Эта модель обладает простотой в плане производства, ведь баллон являет собой подготовленную тару, её остаётся только доделать, а также имеет высокую прочность сварных швов. Вот пошаговое исполнение:

Необходимо отвинтить краник и стравить оставшийся газ из баллона. Он должен постоять открытым 2-3 дня. Хорошо, если ёмкость помыть.
Баллон в 1/2 своей удлинённости режется болгаркой. Потребуется верховая доля.
С неё сшибается краник. Если его не выйдет отвинтить, то для снятия можно задействовать кувалду.
Из листа металла утолщением 3-4 мм режется блин d: сходным сечению баллона.
Из трубы d: 10 см режется отрезок удлинением 60-100 см.
В нём рядами сверлятся дырки d: 6-8 мм. По площади предполагается 6 дырок, вдоль 8-10 шт. В общем количество дырок – около 50 шт.
Труба заваривается к прошлому участку монтажа краника.
Сейчас немного в боку на крыше баллона проделывается ещё одна дырка d:25-30 мм, к нему наваривается труба 32 мм, протяжностью 50 мм. На неё монтируется заслон. Через него в середину печки станет вливаться состаренное масло и выполняться поджигание.

Приоткрывая и затворяя заслон получится регулировать процедуру сгорания топлива в середине бака. Эту маленькую печь можно не дорабатывать отсеком дожигания. Хватит вмонтировать хороший наклонный дымоотвод.

Меры безопасности при эксплуатации печей на отработке

Не стоит забывать, что неправильная эксплуатации печей на отработке может привести к пожару и нанесения вреда как эксплуатируемому зданию, так и людям. Обязательно ознакомьтесь с основными правилами эксплуатации печей и всегда соблюдайте правила безопасности.

Следует исключить любое возможное использование порошкового огнетушителя. В противном случае после контакта с печью вся пена взорвётся и вы получите ещё большие ожоги, а пожар распространиться быстрее.
Следует быть аккуратным с системой подачи воздуха и минимизировать риск попадания воды внутрь бака. В противном случае внутри бака может произойти взрыв.
Не следует перегревать печку сверх нужного. «Прокалка» металла, из которого вы создали печь, может привести к перегреву и взрыву резервуара с топливом.
Перед началом работы с печью следует убрать все в радиусе 1-2 метров, что может загореться или начать плавиться. В противном случае у вас может произойти пожар.
Проветривайте помещение в котором установлена буржуйка. В противном случае вы можете «выжечь» весь воздух из комнаты и удушиться от нехватки воздуха. Особенно опасно это в моментах, когда вы собираетесь ночевать.

Как сделать печку на отработке своими руками: некоторые советы и пошаговая инструкция

непосредственно сам газовый баллон;
труба диаметром 100 мм (2 м);
уголок 5×5 см (около 1 м);
стальной лист, толщиной 4 мм (около 50 см2);
автомобильный тормозной диск;
шланг из маслостойкой резины и хомуты под него.

Приготовив все необходимые детали, можно приступать к изготовлению.

Изготовление печки на отработке капельного типа своими руками: пошаговая инструкция

Для удобства читателя оформим пошаговую инструкцию в табличной форме.

Иллюстрация Выполняемое действие

А вот теперь пригодится вырезанная из донца середина. Её следует приварить к тормозному диску от автомобиля.

Можно начинать сборку

Обратите внимание на патрубок справа. Именно по нему в печку будет поступать отработанное масло

Снаружи монтируем кран и присоединяем к нему шланг из маслостойкой резины.

Сверху газового баллона ввариваем остаток трубы – это и будет отвод дымохода.

Остаётся лишь вывести трубу дымохода наружу из помещения.

Поднять дымоход на необходимую высоту

Обычно она составляет 4 м. Этого достаточно для обеспечения нормальной естественной тяги.

Печка на отработке своими руками: чертежи, видеоинструкции и некоторые хитрости

Печь на отработке из газового баллона: чертежи для изготовления

Рассмотрим чертежи печи на отработке своими руками.

Ниже можно ознакомиться с видеоинструкцией изготовления подобного агрегата.

Важно! Главное здесь − соблюдать пропорции. Но и это не гарантирует стабильную работу агрегата. В случае изготовления домашним мастером неудачного устройства стоит попробовать изменить диаметр труб на больший

Видео и чертежи печи на отработанном масле с водяным контуром

Видео, представленное ниже, поможет более полно понять алгоритм работ.

Котёл на отработке своими руками: чертежи и видеоинструкция изготовления

Ну и, конечно, видеоурок по изготовлению котла.

Требования к установке и эксплуатации печи на масле

Требуется, чтобы печь находилась в пустом помещении, вблизи которого не должно быть легковоспламеняющихся поверхностей

Особое внимание уделяется аппаратам самостоятельного изготовления. Их нельзя ставить на полку или другую опору, которая может загореться. Самодельная печь на отработке должна располагаться на ровном основании, которое может быть бетонным или кирпичным

Необходимо, чтобы расстояние между аппаратом и стеной составляло не менее 1 м. Для образования хорошей тяги дымовая труба должна иметь длину больше 4 м. С внешней ее стороны следует предусмотреть утепление, чтобы исключить образование конденсата кислот

Самодельная печь на отработке должна располагаться на ровном основании, которое может быть бетонным или кирпичным. Необходимо, чтобы расстояние между аппаратом и стеной составляло не менее 1 м. Для образования хорошей тяги дымовая труба должна иметь длину больше 4 м. С внешней ее стороны следует предусмотреть утепление, чтобы исключить образование конденсата кислот.

В состав отработанного масла не должен попасть растворитель или другой легковоспламеняющийся элемент, поэтому такие компоненты должны находиться подальше от печи. Также недопустимо попадание влаги в емкость с маслом. Это приведет к воспламенению в печи. В случае аварийной ситуации для ликвидации огня следует воспользоваться огнетушителем.

Принцип работы печки с капельной подачей горючего схож с механизмом работы дизельных двигателей

Перед началом работы масло заливается в емкость в количестве, равном половине объема бака, что обеспечит необходимое пространство для образования паров. Чтобы пары обогатились кислородом, необходимо подождать некоторое время. Затем производят поджиг топлива с помощью длинных спичек. Как только начинается процесс возгорания паров, заслонка наполовину прикрывается.

Для повышения работоспособности мини-печи на отработке можно над верхней ее камерой установить герметичный бак с жидкостью. Для подачи и отвода воды к нему крепятся штуцеры, которые размещаются на разных уровнях. Другим вариантом повышения производительности является необходимая конвекция воздуха, что осуществляется с помощью вентилятора, располагающегося вблизи верхней камеры. Забирая теплый воздух от печки, он способствует ее охлаждению, что положительно сказывается на сроке эксплуатации аппарата.

Как улучшить конструкцию?

Эффективность работы такого устройства можно заметно повысить, если добавить некоторые элементы. Чтобы сделать топливную камеру максимально герметичной, нужно приварить к ее нижней части “поясок” из круглого прутка.

Прут, приваренный к стенке, позволит закрывать емкость очень герметично, чтобы тепло и пары масла уходили не наружу, а полностью перемещались по трубе вверх

Его ставят там, где заканчивается вертикальный край крышки. В результате даже небольшой зазор между емкостью и крышкой будет закрыт.

Проблема, о которой нужно подумать заранее – долив топлива. Если такую печь уже разожгли, то доливать отработанное масло прямо в камеру через отверстие нельзя. Нужно дождаться, пока выгорит уже имеющаяся порция масла.

Это не всегда удобно, поэтому имеет смысл создать дополнительный топливный бак. Это небольшая емкость произвольной формы, которая крепится рядом с нижней камерой печки. Снизу можно приварить два уголка ко дну топливной камеры и дополнительного бака.

Дополнительный топливный бак нужно присоединить к основной камере с помощью узкой трубки и закрепить на двух параллельных уголках

Кроме того, понадобится небольшая трубка. На нижней панели обоих емкостей делают отверстия для этой трубы, а потом ее приваривают.

Так топливная камера и дополнительный бак превращаются в сообщающиеся сосуды. Сверху к баку нужно приделать съемную крышку. Это позволит определять уровень топлива в основной емкости и безопасно доливать масло, когда это необходимо.

Перфорированная труба крепится на нижней емкости не по центру, а это делает конструкцию немного неустойчивой. Чтобы укрепить ее, можно просто приварить к верхней и нижней камере параллельный металлический прут.

Такие печи обычно используют для отопления гаража и других подобных помещений, поэтому особенно эстетичного вида от них не ожидают. Но все же имеет смысл зачистить поверхность и покрыть ее термостойкой краской по металлу. Это сократит влияние коррозионных процессов и продлит срок эксплуатации устройства.

Полезное дополнение – защитный экран, который устанавливают между основным и дополнительным баком. Он позволит избежать перегрева топлива во время работы печки, особенно если предполагается использовать ее длительное время.

Усиливающий металлический прут, который соединяет верхнюю и нижнюю камеру параллельно перфорированной трубе, позволит сделать конструкцию прибора более устойчивой

Еще один хороший совет относится не к печке, а к состоянию помещения, в котором предполагается ее использовать. Следует позаботиться об утеплении.

Хотя отработанное масло – это почти бесплатное топливо, все же, чем меньше его уходит на обогрев объекта, тем проще пользоваться печкой. Конечно, утепленное лучше проводить с внешней стороны гаража, для этих целей хорошо подойдет экструдированный пенополистор.

Изготовление корпуса

Из этого баллона буду делать печку

Я использовал б/у-шный баллон. Газа в нем уже не было, но на всякий случай я открыл вентиль и оставил баллон так на улице на ночь.

Потом я осторожно и медленно просверлил в днище баллона отверстие. Чтобы не появлялись искры, я предварительно смочил сверло маслом

Отверстие

Потом я заполнил баллон водой и слил ее – это убрало остатки газа. Работайте аккуратно, старайтесь не разлить газовый конденсат, т.к. воняет он очень сильно и очень долго.

Потом я вырезал пару проемов. В верхнем проеме я сделаю камеру сгорания и поставлю теплообменник, в нижнем будет горелка с поддоном. Камера вверху специально сделана такой большой, чтобы при необходимости ее можно было топить дровами, прессованными брикетами и т.п.

Показано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонВ итоге вот что вышло

Потом я еще раз промыл вскрытый газовый баллон от газового конденсата.

Типы конструкций на отработке

В зависимости от области применения, котлы, использующие в качестве топлива отработанное масло, можно разделить на три группы:

бытовые печи;
водонагревательные агрегаты;
отопительные котлы.

Бытовые печи устанавливают в помещениях, которые по ряду причин нельзя оборудовать водяным отоплением. Эти агрегаты характеризуются пониженным расходом топлива, а их конструкция обеспечивает наиболее полное сгорание масла. Бытовое оборудование является практически бездымным. Кроме того, печи нередко оборудуют системами очистки выбросов, что повышает безопасность их эксплуатации. Главное преимущество агрегатов этого типа — в их мобильности. Небольшие размеры позволяют легко транспортировать печь и установить её в небольшом помещении

Немаловажно и то, что устройство при необходимости можно легко дооснастить водяным контуром или площадкой для приготовления пищи

Бытовая масляная печь

Водонагревательные агрегаты на уровне модуля для дожигания газов имеют специальную платформу, на которую опирается ёмкость с водой. Её тороидальная форма даёт дополнительное преимущество, поскольку нагрев осуществляется как снизу, так и со стороны дымового канала, который проходит внутри бака. Для автономной подачи воды на входе в бойлер монтируют небольшой водяной насос. Благодаря высокой температуре, нагреть воду можно гораздо быстрее, чем в заводских водонагревателях. Например, 100 литровый бак набирает температуру от 20 °C до 65 °C примерно за два часа, в то время как электрическому или газовому прибору потребуется в два раза больше времени. Если же говорить о стоимости условного литра горячей воды, то при использовании отработки затраты уменьшаются в 20–25 раз.

Ёмкость, установленная на уровне зоны дожигания, превращает печь на отработке в мощный водонагреватель

Отопительные котлы используются для подключения к водяным системам обогрева, поэтому оборудуются устройствами дожигания отработанных газов, фильтрами и устройствами безопасности. Несмотря на все меры предосторожности, оборудование для отопления отработанным маслом рекомендуется устанавливать в отдельных помещениях или пристройках. Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура

Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс

Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс

Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс.

Котёл с водяным контуром спирального типа обеспечит работу отопительной системы загородного дома

Принцип работы самодельной печки на отработке

Моя печка на отработке работает по очень простому принципу. Производится розжиг. Топливо начинает гореть на поверхности корпуса и раскаляет печку. По ходу процесса через дымоотводящую трубу под воздействием тяги выводятся нефтяные пары.

Конструкция печки включает часть дымохода с множеством отверстий (обычно их до 50). Эта часть агрегата называется горелкой. В такой горелке нефтяные пары перемешиваются с кислородом, поступающим в дымоотводящую трубу под воздействием тяги. В результате их смешивания процесс горения начинает осуществляться гораздо чище и интенсивнее с выделением огромного количества тепла.

Принцип работы самодельной печки на отработке
