Изготовление горизонтальной печи из трубы для бани своими руками

Печь-буржуйка длительного горения

Буржуйка стала настоящим символом России ещё со времён Революции и Гражданской войны.

Так назвали простейшую железную печурку цилиндрической или кубической формы. Преимущество её было в том, что дымовой канала — обычную железную трубу — можно было вывести куда угодно — через стену или крышу, в форточку.

Взяв от буржуйки простоту и практичность, можно сделать небольшого размера печь, которая воплотит в себе некоторые простые идеи, значительно повышающие её КПД, безопасность и экологичность.

Основная схема

Классическая буржуйка имеет цилиндрическую конструкцию. Однако при самостоятельном изготовлении выполнить это трудно, поэтому за основу нужно взять куб или параллелепипед.

Содержит следующие конструктивные элементы:

  1. Топка. Это камера, в которой и происходит сгорание топлива, чаще всего дров. Стенки и дно топки должны быть толстыми, так как именно на них приходится основная температурная нагрузка. Для закладки дров в топку служит дверца спереди, пи желании её можно даже оснастить жаропрочным стеклом.
  2. Зольник (поддувало). Отсек под топкой, отделяется от неё колосниковой решёткой. Зольник также оснащён, дверцей, только меньшего размера. Она служит для удаления пепла и золы. которые падают через колосниковую решётку от прогоревших дров. Но смысл зольника не только в этом — через дверцу поддувала всасывается воздух и проходит через слой топлива снизу, обеспечивая наилучшее горение.
  3. Дымовой канал. Для его обустройства в верхней части печки вырезают круглое отверстие, в него вставляют обрезок стальной трубы и обваривают. В дальнейшем сюда можно присоединить другие секции трубы либо воспользоваться заводским сэндвич-дымоходом на специальных замках.

Мнение эксперта
Левин Дмитрий Константинович

Некоторые изготовители самодельных печей считают, что конструкция с поддувалом и колосниковой решёткой не подходит для банной печи — создаётся слишком сильная тяга, которая препятствует полному сгоранию дров. Взамен этого дрова предлагается укладывать непосредственно на дно печи, а поступление воздуха обеспечивать, насверлив несколько круглых отверстий в нижней части топочной дверцы и снабдив их сдвижной заслонкой.

Как делать дверцу

Дверца делается из толстого листа металла. Для крепления можно использовать покупные фабричные петли или сделать и самостоятельно. Для уплотнения прилегания используется асбестовая нить — её расклинивают в пазу, прорезанном болгаркой.

Если есть подходящий лист жаропрочного стекла, его вставляют следующим образом: прорезают в дверце окно и шлифуют место среза. Затем укладывают стекло, проложи по периметру невидимо снаружи части асбестовое волокно, после чего с помощью небольших язычков стали делаю прихватки с каждой стороны.

Поворотную рукоятку щеколду легче всего сделать с наружной стороны.

Самодельная система дожига вторичных газов

Главный недостаток буржуйки — это её низкий КПД. Струя воздуха быстро и сильно проходит через всю печь, унося вместе с собой не только недогоревшие продукты, но и тепло. В результате корпус не прогревается достаточным образом и отдаёт меньше тепла. Чтобы решить эту проблему, была придумана простая, но остроумная доработка.

Путём размещения над топкой двух стальных листов канал прохода дыма удаётся значительно увеличить длину пути, который проходят перегоревшие газы, прежде чем выйти через дымоходное отверстие:

  1. Первый горизонтальный лист приваривается непосредственно над топкой так, чтоб в задней части печи остался канал для прохода газов.
  2. Следующий лист варится выше, со смещением, чтобы проход теперь был в передней части печи. Получается, что дым, газы и тепло, попав в этот лабиринт, змейкой идут по нему до самого дымохода. По пути они отдают всё накопленное тепло листам, боковым стенкам и верхней плите печи.

Если сзади со дна просверлить несколько отверстий и закрыть их экраном из стального листа, то в верхней точке, когда свежий, но уже прогреты стенкой-экраном воздух встретится с недогоревшими газами, в канале будет происходить процесс дожига вторичных газов, что приведёт к значительному увеличению КПД печи.

Монтаж выходной трубы

На готовую печную конструкцию необходимо установить выходную трубу, за счет которой дым будет выходить за пределы всего помещения.

Они бывают следующих видов:

  • Керамического типа. Имеют высокую устойчивость к изменениям температурного режима и выгодно отличаются большей долговечностью.
  • Из кирпича. Также считается долговечным и надежным вариантом. Но он более трудоемок в изготовлении и с течением времени подобные дымоходы надо чаще чистить из-за большого скопления копоти.
  • Стального типа. Являются наилучшим вариантом для любой печи. Свойства материала позволяют дымоходу преждевременно не ржаветь, а также быстро нагревать воду в баке.

Все трубные соединения скрепляем хомутами, которые затягиваются с помощью винтов. В месте, где труба выходит и соприкасается с потолком, устанавливаем с помощью саморезов специальную потолочную разделку.

Остальные места соприкосновения дымохода с крышей необходимо промазать термостойким герметиком. Для лучшей тяги труба должна быть выведена выше конька на 30-40 см.

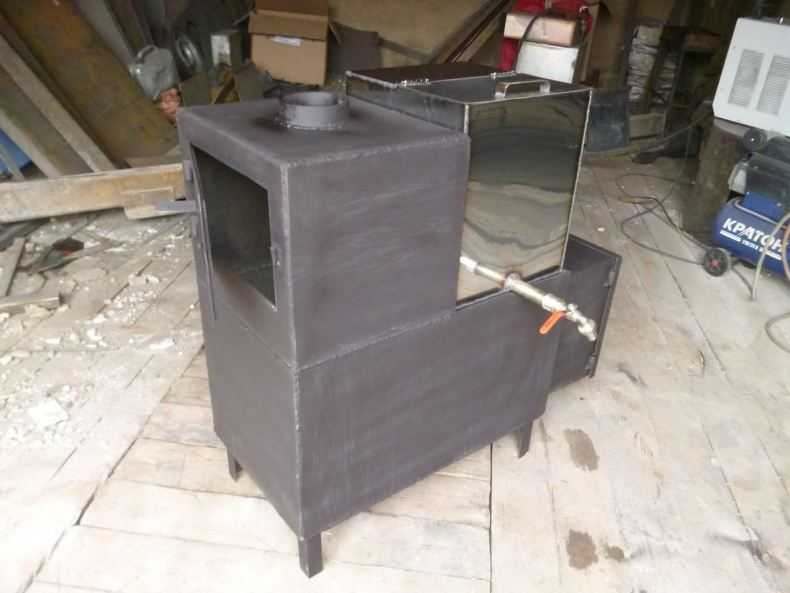

Изготовление печи из металла своими руками

При выборе чертежа для выполнения печи своими руками учитывается ряд факторов:

  • площадь помещения — от нее зависят габариты устройства;
  • наличие желаемых функций — нагрев воздуха, воды;
  • присутствие каменки открытого или закрытого типа;
  • теплоемкость — защитное экранирование.

Расположение устройства в помещении также играет существенную роль. Если требуется компактная печь для маленькой парной, подойдет расположение в углу. В этом случае лучше выбрать модель с выносной топкой или вертикальную. При расположении в центре парной печь больших размеров может быть горизонтальной и массивной для качественного прогрева помещения.

Материалы

При изготовлении печи самому предпочтение отдается листовой стали. Ее удобно разрезать, сгибать, сам материал отличается устойчивостью к прогоранию.

Для долговечности самодельной печи требуется довольно толстый слой стали, но чересчур большая ширина слоя (например, 1 см) может привести к длительному разогреву устройства, снижению его КПД.

Поэтому оптимальным выбором будет сталь толщиной 5—7 мм для топки и 3—4 мм для корпуса.

Остальные детали — дверцы, петли к ним, задвижки, кран для бака с водой, решетки для зольника и каменки рекомендуется купить в специализированных строительных магазинах. Дымоход изготавливается из кусков трубы подходящего диаметра (не менее 10 см), ножки — из металлических обрезков достаточной толщины, чтобы выдержать вес печи, а также сетки с камнями. Для наполнения каменки подойдут речные валуны округлой формы и подходящего размера.

Инструменты

Для выполнения всех этапов работы понадобятся следующие инструменты:

  • сварочный аппарат;
  • болгарка с отрезным диском по железу;
  • емкость для замешивания раствора;
  • печной молоток-кирка;
  • мастерок;
  • правило.

Чтобы работа проходила безопасно, требуется приобрести средства защиты: специальную маску и перчатки. Понадобятся различные измерительные приборы: рулетка, строительный уровень.

Этапы постройки. Как правильно сварить конструкцию?

Первым делом под печь подготавливается место, закладывается фундамент. Большинство металлических устройств компактны, поэтому не требуют бетонной заливки, достаточно выложить основание из двух рядов кирпича. В случае если решено выкладывать тяжелый кирпичный экран, целесообразнее позаботиться о полноценном фундаменте:

  1. Разбирается пол в месте установки печи, вырывается котлован глубиной в полметра.
  2. На дно насыпается дренажная подушка: слой мокрого песка, второй пласт битого щебня или специального гранулированного керамзита.
  3. На дренаж ставится опалубка из дерева, заливается бетонной смесью.
  4. После просушки фундамента на него кладется двухслойная гидроизоляция (рубероид).

После подготовки фундамента обеспечивается термоизоляция будущего места для прибора. Стены и потолок зашиваются огнестойким материалом, само устройство устанавливается так, чтобы до стен оставался зазор не менее 30 см.

Затем приступают к сварке деталей конструкции:

  1. По чертежу при помощи болгарки нарезают куски листовой стали для корпуса, внутренних камер.
  2. Свариваются боковые стенки, днище корпуса. В лицевой части вырезаются отверстия для топочной камеры и зольника. Внутри к стенкам корпуса привариваются металлические уголки для крепления отсеков.
  3. Свариваются и устанавливаются топочная камера и зольник с разделяющей их решеткой.
  4. Проводится сварка и последующее размещение внутренней каменки и бака для воды (при наличии в проекте).
  5. Приваривается труба дымохода и ножки корпуса.

После установки печи выкладывают кирпичный экран с расчетом отступа в 3—5 см от стенок устройства. Ширина кладки обычно берется в половину кирпича, в нижней части оставляют небольшие окошки для циркуляции воздуха.

Возможные сложности в установке

При самостоятельной работе над изготовлением устройства встречаются следующие ошибки:

  • несоответствие размеров прибора и парной — приводит либо к быстрому перегреву воздуха, либо к невозможности создать комфортную температуру;
  • недостаточно тщательная изоляция дымохода — из-за постоянного соприкосновения с раскаленным воздухом дымоход чаще всего становится причиной возникновения пожароопасных ситуаций;
  • неправильное расположение экрана печи, чересчур близко к стенкам корпуса — это приводит к перегреву стали, сокращает срок эксплуатации.

Внимание! Для того чтобы избежать основных ошибок, следует перед началом работы создать точный чертеж аппарата и посоветоваться с опытным мастером

Особенности конструкции, чертежи

Существуют различные типы отопительных устройств такого вида, их объединяют общие элементы конструкции:

Корпус — изготавливается чаще всего из листовой стали, в которой удобно вырезать отверстия для дымохода и дверец топки, зольника.

Фото 1. Чертёж металлической печи для бани (вид спереди, сбоку) и изображение устройства в готовом виде.

  • Топочная камера — обычно выполняется отдельный короб из стали достаточной толщины (не менее 5 мм), состоящий из самой топочной камеры и приваренной снизу конструкции выдвижного зольника. От топки он отделяется стальной решеткой с крупными ячейками. Помимо сбора сажи, зольник выполняет функцию подачи воздуха в топочную камеру, то есть создает тягу.
  • Каменка — металлическая корзина для камней, чаще всего располагается прямо над топкой для лучшего прогревания. Каменка бывает двух типов: открытая, обеспечивающая удобное создание пара, или закрытая, расположенная внутри корпуса печи.
  • Бак для воды — может располагаться как рядом с каменкой, так и над ней. Обычно бак с водой снабжается специальным краном, подающим воду на раскаленные камни, это обеспечивает формирование пара.
  • Дымоход — отводит продукты сгорания, дым и горячий воздух на улицу, также создает тягу.

Фото 2. Чертёж банной печки из металла: проработана каждая деталь устройства, указаны размеры.

Металлические печи имеют свойство сильно нагреваться при эксплуатации, интенсивный жар может приносить дискомфорт находящимся в парилке, а раскаленная поверхность стать причиной ожогов. Поэтому такой тип устройств обычно облицовывают камнем или кирпичом — помимо защиты от жара, экран наряду с каменкой выступает как накопитель тепла. После того как печь погаснет, кирпичный экран еще долго будет обогревать воздух, просушивая парную после ее использования.

Существует еще один распространенный способ снизить чересчур сильный жар от печи: топочная камера выкладывается изнутри шамотным (огнестойким) кирпичом. Этот способ называется футеровкой и имеет свои минусы. Перегретый воздух, попадая в дымоход, может стать причиной возникновения пожара. Поэтому если выполняется футеровка топочной камеры, рекомендуется обязательно установить над ней каменку для поглощения части жара.

Сложности при изготовлении

Изготовить подобный агрегат самостоятельно под силу только человеку, обладающему базовыми знаниями в печном деле, а также имеющему навыки работы со сварочным аппаратом. Только при этом условии можно сказать, что постройка банной печи из газовой трубы — простая затея.

Справка! Во всех других случаях нанимайте бригаду для выполнения работ. Пробелы в знаниях и кустарный подход приводят к серьёзным последствиям.

Так, в процессе сварки возникают две наиболее частые проблемы:

  • Слишком сильная тяга в будущей печке. В этом случае следует заранее вмонтировать задвижку в трубе.

  • Риск возгорания сажи. Пренебрежение этим нюансом чревато неизменным ухудшением качества отопления и взрывоопасностью. Избежать этого в горизонтальной печи можно при помощи дожигателя.

Дожигатель делается так: в верхней части корпуса приваривается горизонтальная площадка, закрывающая половину всего пространства. Ещё выше, почти у самого верха, в стенке печки проделываются два отверстия. К ним приваривают маленькие цилиндры (щели получаются в виде трубок), которые затем немного отгибаются в сторону трубы.

Особенности горизонтального оборудования

Обычно умельцы изготавливают печи для бани из металлических труб 500 или 530 мм в диаметре. В ход идёт как б/у металл, так и заказные обрезки. Продольный вариант предполагает только использование округлых заготовок. Это не аксиома, но такая геометрия даёт дополнительную теплоотдачу.

Масса агрегата зависит от толщины металла и чаще всего колеблется в пределах 50-200 кг. Даже самая массивная конструкция не отличается слишком большим весом, поэтому мощного основания не требуется. Это тоже можно записать в список преимуществ. Обычно для монтажа трубчатой печи хватает небольшого металлокаркаса, установленного на теплоизоляционном слое.

Обзор популярных производителей

Один из российских производителей металлических каминов – MetaFire и их линейка каминов Ангара. Она производит готовые металлические камины из листовой стали, рассчитанные на обогрев помещений 100-120 кв.м. Модели выполняются по европейским технологиям и могут вмещать в себя систему водяного контура или приготовления пищи. Потребители отмечают доступную стоимость линейки, возможность ручной регулировки отопления и простоту эксплуатации. Из недостатков – быстрое образование копоти на дверце топки.

Металлические камины Термофор несут скорее функциональную, а не эстетическую функцию. Фирма существует на рынке много лет и производит несколько модификаций отопительных дровяных печей по приемлемой цене. Также в их линейке можно найти мангалы и варочную печь. Отзывы некоторых потребителей говорят о быстрой потере внешнего вида печи. Но на печи предоставляется гарантия, по которой производитель честно заменяет вышедшие из строя узлы.

Плеяда европейских производителей Traforart, Boley, Cheminees Philippe и Fugar сочетают в себе качество и красоту изделий. Камины этих фирм отделываются классическими и современными материалами, и идеально вписываются в помещение любого стиля. Главным недостатком их является стоимость, существенно превышающая российские аналоги.

Способы самостоятельного изготовления


Горизонтальное расположение

При решении самостоятельно изготовить печь в баню из трубы стоит учитывать, что о стильном внешнем виде такой конструкции говорить не приходится. Однако она в полной мере выполняет свое функциональное предназначение, быстро и эффективно отапливая парную объемом до 20 м3.

Конструктивно печи для бани, изготовленные своими руками из стальной трубы, делятся на вертикальные и горизонтальные. Каждая разновидность имеет свои плюсы и минусы. Основной критерий при выборе той или иной модификации должен основываться на  площади и планировке парилки.

Горизонтальное расположение

Если принципиально важно сохранить свободное пространство в парной, выбирать следует вертикальную конструкцию. Но у горизонтальной печи есть несколько очевидных плюсов:

  • удобное расположение топки;
  • оптимальная высота расположения каменки из-за небольшой высоты самой конструкции;
  • отличный нагрев камней и бака с водой;
  • небольшой вес конструкции позволяет установить ее в центре помещения на обычном стальном листе, толщиной 8 мм при условии изоляции толщиной 20 мм;
  • равномерное распределение топлива.

Материалом для изготовления горизонтальной конструкции может быть труба диаметром 50 см или старый газовый баллон.

Особенность такой печи заключается в том, что она отлично прогревает все участки парной, кроме пола.

Вертикальное расположение


Вертикальная печь из трубы

Уровень теплообмена и время горения у вертикальной печки в баню из трубы ниже, чем у горизонтально установленной конструкции. Это связано с тем, что тепловая энергия стремится вверх, не успевая прогреть металлические стенки.

Скорость сгорания топлива внутри вертикальной конструкции можно уменьшить, прикрыв дверцу зольника и ограничив тем самым доступ кислорода в топку. Еще один недостаток заключается в том, что в вертикальной печи топливо сгорает сразу целиком, а в горизонтальной – постепенно, обеспечивая равномерный прогрев помещения. Плюс вертикальной конструкции заключается в более интенсивном нагреве камней и получении более насыщенного пара.

При выборе состава для окрашивания металлической поверхности следует учитывать его термостойкость. Краска решит вопрос с внешним видом печи и защитит металл от коррозии. На отдачу тепла влияет фактура и цвет состава – матовая темная поверхность лучше отдает тепловую энергию, нежели гладкая глянцевая.

Нагретый металл выделяет обжигающее инфракрасное излучение. Защитит от него кирпичная кладка, которая впитает тепло и будет постепенно его отдавать в помещение.

Существует несколько вариантов:

  • с помощью сплошной облицовки печь можно сделать эстетически привлекательной, но в некоторой степени ее обогревающая эффективность снизится;
  • увеличить теплоотдачу и создать более комфортные условия в непосредственной близости к печи можно с помощью небольшого кирпичного теплового экрана;
  • к универсальным вариантам относят устройство конвекторной облицовки с продухами.

Обработка металлической поверхности специальными химическими составами называется воронением. Этот метод декорирования обеспечивает помимо эстетичного внешнего вида надежную защиту от коррозии.

Особенности выполнения чертежа


Чертеж для самостоятельного изготовления

Чтобы правильно выбрать способ расположения печи в парной, предварительно рекомендуется выполнить чертеж помещения и самой конструкции, чтобы понять, сколько места потребуется для ее размещения.

Конструктивно банная печь состоит из последовательно закрепленных посредством сварки элементов:

  • корпус с поддувом, каменка, топка и колосники;
  • бак для воды;
  • дымоотвод;
  • искрогаситель на дымоходе.

На выбор подходящей для отдельно взятой конструкции трубы влияет толщина стали и размер внутреннего сечения изделия. О параметрах изделия скажет маркировка «диаметр*толщина стенки». Для банной печи предпочтительное значение диаметра составляет 50-60 см, а толщина стенки 0,7 – 1,3 см. Такие стенки лучше всего поддаются обработке и в ходе эксплуатации под воздействием высоких температур не деформируются.

Чаще для этих целей приобретают трубу сечением 53 см – это значение считается наиболее оптимальным для парилки. Небольшую печь диаметром 42,6 см можно установить в маленьком помещении бани, по большей части выполняющем функцию моечной. Для просторной парной подойдет труба сечением 63 см.

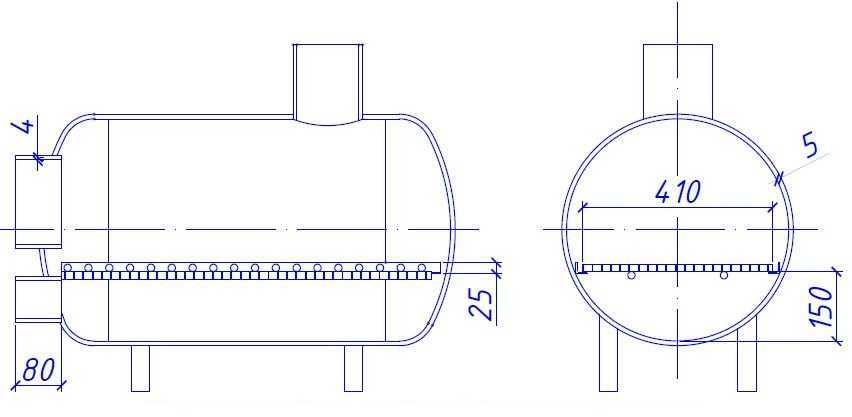

Чертежи и варианты изготовления печки для бани из трубы

Так как мы решили посвятить отдельную статью тонкостям самостоятельного изготовления печки для бани из трубы, здесь будут рассмотрены основные этапы в самых общих чертах. Наша задача — прояснить, какие есть варианты, где они наиболее эффективны.

Принципиально возможно только два способа использования трубы: либо вертикальный, либо горизонтальный. Все остальное будет исключительно поисками оптимального соотношения между объемом топки и каменки, вариациями по способу нагрева камней — проточному или изолирующему камни от огня и т.п.

В пользу горизонтального размещения трубы говорит прежде всего физика: когда дрова горят дольше, они выделяют больше тепла, полнее сгорают, а все вместе можно назвать коротко: более высокий КПД. Другая информация о дровяных печах здесь.

Однако считается, что горизонтальная печь не подходит для маленьких парных. Ну, это спорный вопрос. Конечно, четверть квадратного метра, который займет вертикальная печь, будут меньше горизонтальной печи, но по-настоящему выбора нет только у владельцев совсем уж крошечных парных. Но тут возникает другой вопрос: а мощность вертикальной печи для миниатюрной парилки не будет ли великовата?

Другим преимуществом горизонтальной печи можно считать топку, вынесенную в предбанник. Чистоты будет больше, но тут каждый решает для себя, что ему приятнее: бегать в предбанник или убирать грязь в парной.

Вертикальная годится тем, кто хотел бы совместить печь с баком для горячей воды — это сделать проще всего именно на вертикали — достаточно отделить перегородкой бак от каменки, а греть воду будет не только каменка, но и дымоход, проходящий насквозь бака.

Главным же достоинством вертикальной печки будет закрытая каменка, потому что горизонтальные обычно делаются с открытой, а это не есть гуд для любителей русской бани, которым следует обратить внимание на отдельную статью

Вертикальная печь

Чаще всего это трехчастная конструкция, разделенная внутри приваренными дисками. В ней выделяется:

  • топка;
  • закрытая каменка;
  • бак для воды.

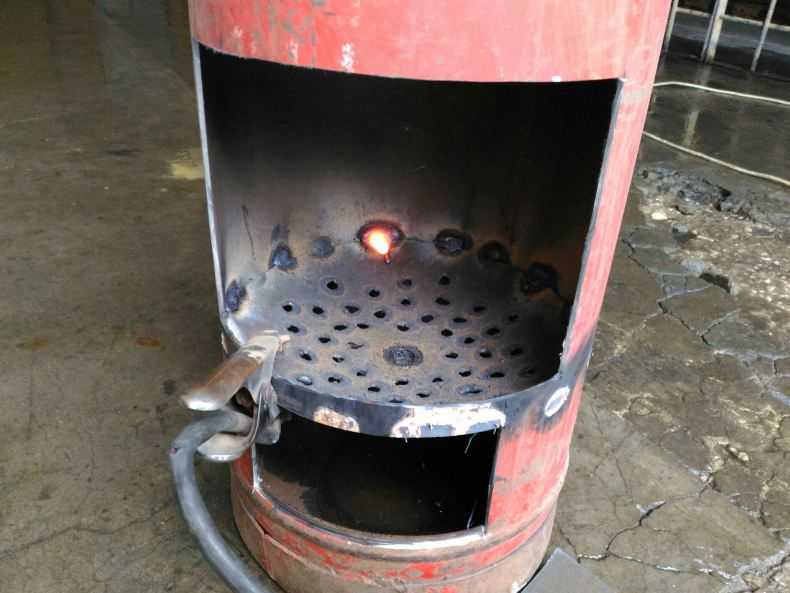

Строение топки: зольник, колосник, камера сгорания. Колосники можно найти в продаже, можно сварить самим, вырезав рамку по диаметру внутренней окружности трубы, а затем приварив к ней прутки. Зольник лучше делать выдвигающийся, в виде совка — выдвигая его в процессе горения, вы добиваетесь увеличения тяги. Вместо этого можно сделать дверку на поддувале.

Дымоход расположен вертикально, он проходит через бак. Это хорошо, потому что часть теплоты газов успевает передаться камням и воде.

Каменка, как уже говорилось, может быть проточной, в это случае между ней и камерой сгорания находится только решетка, наподобие колосника внизу топки. Камни при этом будут нагреваться сильнее, быстрее приходить в негодность, но пар будет отменный.

Есть вариант поперечно вварить внутрь вертикальной трубы кусок трубы меньшего диаметра и сделать дверку. Это закрытая каменка, изолированная от пламени. Поддавать можно не дожидаясь полного прогорания дров (в предыдущем варианте придется ждать).

Над топкой стоит поставить отсекатель — прямоугольник со скругленными углами, оставляющий печным газам возможность проходить только вдоль стенок. Отсекатель расположен ниже каменки.

Видео в тему

Ролик, демонстрирующий изготовление простой вертикальной печки

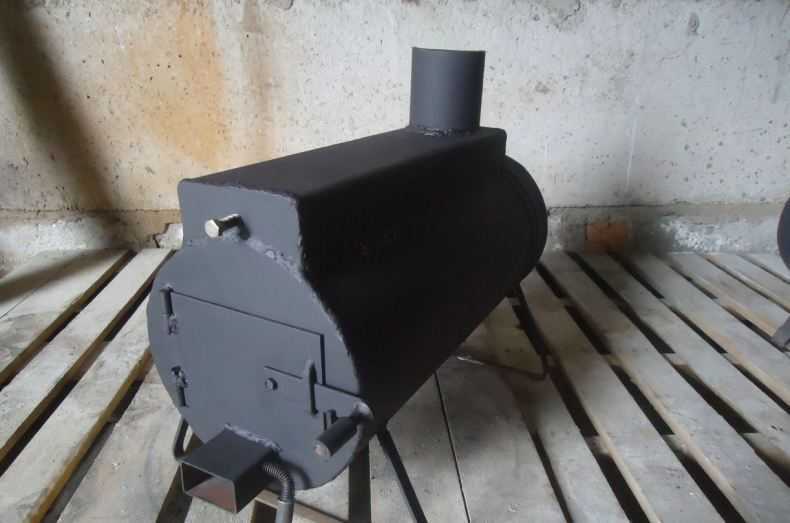

Горизонтальная печь

Печка в баню из трубы горизонтальная

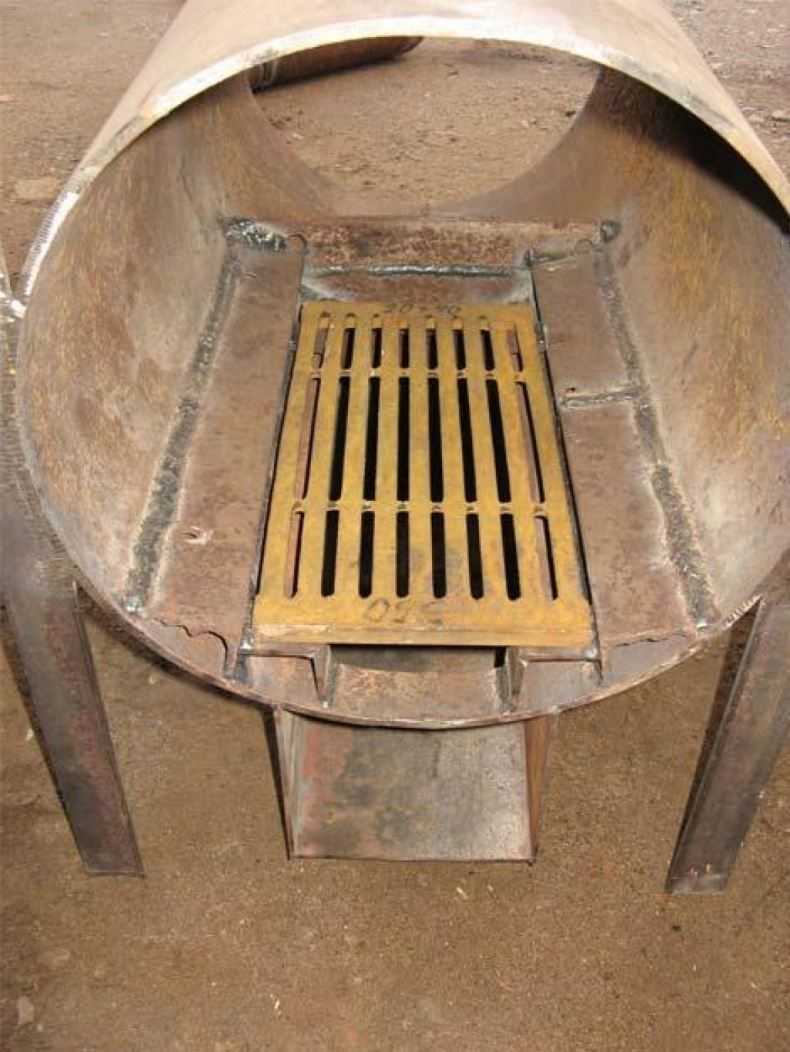

Строение не меняется, меняется только форма. Рамка для колосника делается вдоль стенки, а не поперек. В простейшем варианте сверху делается сетка для камней, что делает подобную печь годящейся для сауны, но не для русской бани. Потому что в открытой каменке два недостатка:

  • сильная конвекция, перегревающая баню, мешающая созданию «парового пирога»;
  • невозможность нагрева камней до температур, при которых образуется мелкодисперсный «легкий пар».

Другими словами, корпус трубы — это сугубо топливник, на который снаружи навешиваются сетка для камней и бак для воды. !Печам с баком для воды посвящена отдельная статья.

КСТАТИ! Не стоит выводить дымоход через торец трубы — в этом случае печные газы будут уходить быстрее, забирая с собой теплоту и понижая КПД печки.

Видео в тему

Ролик, в котором демонстрируется изготовление достаточно сложной горизонтальной печки. Вы получите представление обо всех этапах работы:
