На что нужно смотреть в первую очередь, когда циркуляция в отоплении ослабевает

Механическая или автоматическая подпитка — какую выбрать?

Клапан подпитки может иметь механическое и автоматическое управление. Первый вариант устанавливается там, где функционируют небольшие системы отопления. В них, как правило, любые скачки рабочего давления теплоносителя регулируются при помощи мембранных баков. А потери объема воды легче всего компенсировать, открыв вручную кран подачи в холодном водопроводе. Главное неудобство такого варианта — необходимость опыта для выполнения описываемых операций, а также обладание определенными техническими знаниями и навыками.

Обратите внимание! В этом случае придется самостоятельно контролировать давление внутри закрытой системы отопления. Чрезмерное увеличение объема теплоносителя может привести к возникновению аварийной ситуации. Автоматические клапаны подпитки устанавливаются в больших разветвленных системах

Нередко они входят в комплектацию отопительного котла, становясь частью его автоматики. Монтаж такого устройства не вызывает особых трудностей. Но его осуществление делает всю схему энергозависимой. И это необходимо учитывать, выбирая ту или иную разновидность технического узла

Автоматические клапаны подпитки устанавливаются в больших разветвленных системах. Нередко они входят в комплектацию отопительного котла, становясь частью его автоматики. Монтаж такого устройства не вызывает особых трудностей. Но его осуществление делает всю схему энергозависимой. И это необходимо учитывать, выбирая ту или иную разновидность технического узла.

Принцип работы автоматического клапана

Клапан авто подпитки

Принцип работы автоматического клапана предельно прост. Предварительно настраиваются параметры работы. Заранее программируются потери воды — закладываются показатели наименьшего давления. Если объем теплоносителя падает, допустим, на 10%, клапан срабатывает и запускает работу насоса. Последний из магистрали подачи холодной воды закачивает необходимый объем жидкости. Когда происходит восполнение, клапан снова срабатывает и перекрывает подачу в автоматическом режиме.

Монтируется описываемое устройство просто. Сначала на линии подачи холодной воды устанавливается измерительный манометр или любой другой электроконтактный датчик, который позволяет регулировать давление в двух направлениях. Одна его группа настраивается на меньшее рабочее давление. Именно там устанавливается промежуточное реле или контактор. Он при падении объема горячей воды внутри закрытой схемы включает механизм, запускающий вытягивающий насос. Вторая группа отключает все эти звенья, когда объемы воды восполнены. В качестве исполнительного механизма может быть использован электроклапан — вентиль с электромотором.

Обратите внимание! При использовании автоматического клапана подпитки система отопления самостоятельно контролирует давление и так же самостоятельно рассчитывает компенсирующий объем воды. Это главное преимущество данного технического узла

Когда нужно организовывать подпитку при помощи байпасной схемы?

Автоматическая подпитка систем и ее эффективность

Как правило, все закрытые системы отопления могут эффективно функционировать только при большом рабочем давлении теплоносителя. Но здесь решающим фактором становится еще и температура горячей воды.

При ее повышении увеличивается тепловое расширение некоторых технических узлов. Компенсировать его помогает установка экспанзомата — гидроаккумулятора, способного накапливать гидравлическую энергию при ее избытке и отдавать при недостатке. Подключать его необходимо по байпасной схеме. Как это сделать, читайте здесь.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Естественная циркуляция

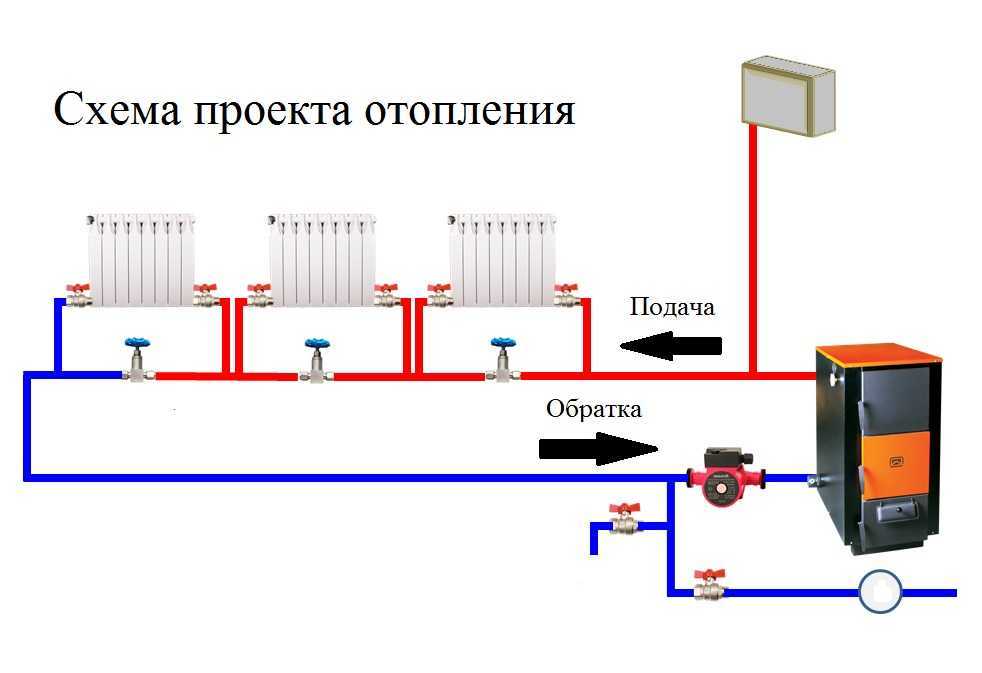

Примерная схема системы

Основным вопросом системы естественной циркуляции является вопрос, который определяет силу движения теплоносителя к отопительным приборам и обратно в котёл. Сила движения нагретого теплоносителя появляется по той причине, что теплоноситель нагревается в тепловом генераторе, тогда, как в приборах отопления данный теплоноситель остывает и его выдавливает нагретый теплоноситель. Другими словами, теплоноситель, который нагрелся в тепловом генераторе до определённой температуры, имеет меньшую массу, чем теплоноситель в холодном состоянии.

Итак, нагретая до нужной температуры вода поднимается по определённому направлению в главном стояке и распределяется трубной разводкой по всем отопительным приборам, то есть радиаторам. Через некоторое время теплоноситель в радиаторах остывает, отдавая своё тепло металлу, что делает его отяжелевшим. По специально подведённым трубам обратного направления остывший теплоноситель транспортируется обратно к нагревательному котлу, где своей массой вытесняет горячую воду из теплового генератора.

Такой цикл движения теплоносителя в отопительной системе будет повторяться до того момента, пока нагревательный котёл будет работать, вследствие чего теплоноситель будет циркулировать по трубной магистрали. Системы отопления с естественной циркуляцией имеют разную силу давления, что приводит к разной интенсивности циркуляции и нагрева отопительных приборов. Сила движения теплоносителя в отопительной системе зависит от разных плотностей и весов холодного и горячего теплоносителя.

Из этого можно сделать вывод, что давление в отопительной системе и сила движения воды зависит от общей разницы горячего и холодного теплоносителя. Другими словами, чем больше эта разница, тем больше сила движения теплоносителя в системе отопления, циркуляция теплоносителя в которой осуществляется естественным путём. Кроме всего прочего, давление в системе отопления и сила движения нагретого теплоносителя зависит от того, на какой высоте располагается отопительный прибор относительно генератора тепловой энергии.

Как правило, теплоноситель в простой системе отопления водяного типа нагревается до 95 градусов, тогда, как остывший теплоноситель имеет температуру не выше 70 градусов. Из таких показателей можно определить общее давление в системе отопления и силу движения теплоносителя к верхним и нижним отопительным приборам. Для того, чтобы визуально представить себе распределение между верхними и нижними радиаторами в системе отопления необходимо нарисовать некое подобие схемы.

По центру обозначаем нагревательный котёл, от которого идёт разводка к верхним и нижним радиаторам, замыкающаяся напротив самого котла. Проведя линию между верхними и нижними нагревательными приборами (радиаторами), мы получим границу перепада температуры от 95 до 70 градусов. Далее рассмотрим отопительный процесс.

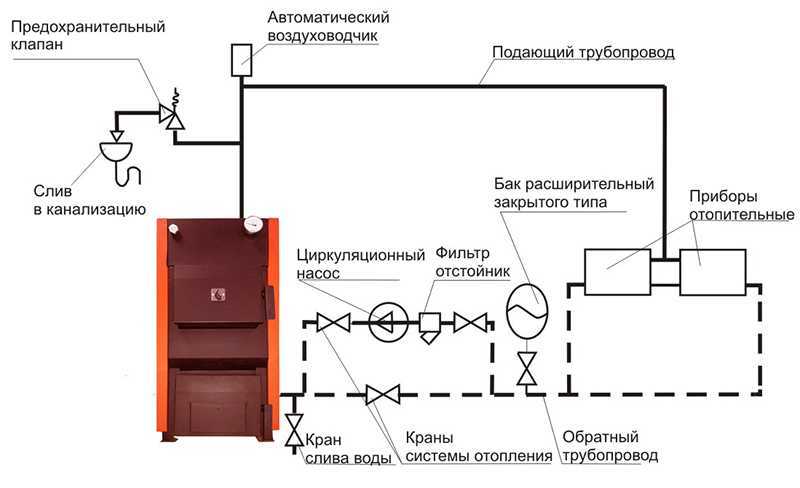

Схема системы

Отопительный котёл нагревает теплоноситель, в нашем случае воду, который из-за образовавшегося давления начинает своё движение от одного отопительного прибора к другому. Когда теплоноситель пересечёт проведённую нами линию и отправится в отопительные приборы нижнего этажа, его температура будет значительно ниже, а из последнего радиатора и вовсе выйдет теплоноситель с температурой всего в 70 градусов. При осуществлении движения теплоносителя от радиатора к радиатору не стоит забывать о том, что часть температуры отдаётся и самим трубам, вследствие чего температура теплоносителя постоянно снижается.

Из этого можно сделать смелый вывод, что нагревательные приборы, которые находятся выше линии разделения системы будут нагреваться больше, чем те, которые располагаются на нижнем этаже.

Всё это приводит к тому, что использование данной отопительной системы для двухэтажных домов неактуально, ведь первый этаж будет постоянно холоднее, чем второй. Кроме того, при использовании двухтрубной отопительной схемы, когда радиаторы будут располагаться ниже самого котла или на одном с ним уровне, добиться правильной циркуляции теплоносителя без использования вспомогательных механизмов практически невозможно.

По этим очевидным причинам расположение нагревательного котла должно быть таким, чтобы приборы отопления находились на уровень выше самого котла. Для этого нагревательные котлы располагают в небольшом углублении, а систему отопления немного поднимают под определённым углом, чтобы добиться должного давления и правильной естественной циркуляции теплоносителя. Таких явных недостатков лишены стандартные однотрубные схемы отопления.

Метод расчёта

В центральной системе отопления существуют два вида давления:

• опрессовочное: временное, с повышенной нагрузкой, которое создаётся для испытаний системы после ремонтно-монтажных работ или перед отопительным сезоном;
• рабочее: постоянное, при котором система должна превосходно функционировать весь обогревательный период.

Для правильного расчёта перепада давления, нужно учесть разницу между двумя точками отопительного контура: на верхнем этаже и нижнем. Итоговый показатель при функционирующем натиске не должен превышать 10%, а при опрессовочном — 20%.

Обычно, в городском многоэтажном доме, рабочее давление составляет на трубе подачи — 6 атмосфер, а на обратном пути — 4-4,5 атм.

Справка. На показатель напора влияет множество факторов, в т. ч. и засорённость внутренних каналов контуров.

Для частных домов критическим показателем является мощность котла, т. е. тот уровень давления, который агрегат способен выдержать. Обычно, 2—3 атмосфер для одноэтажного дома вполне достаточно.

Диаметр трубы для самотечного отопления

Первое и основное условие надежной работы гравитационного отопления – большой диаметр стояков (вертикальных магистральных труб) и лежаков (верхних и нижних горизонтальных подводящих труб). И по этому поводу часто можно услышать одно из главных заблуждений:

Это не совсем так. Циркуляции можно добиться и при тонких трубах. Однако для комфортного отопления такая система будет непригодна.

Дело в том, что в тонкой трубе окажется воды меньше, чем в толстой. И это понятно – площадь сечения увеличивается в зависимости от диаметра в квадратичной пропорции. В трубе диаметром, например, 20 мм при высоте стояка 6 метров будет всего два литра воды. При разнице температур между «подачей» с 60°С и «обраткой» с 40°С вес в них будет различаться на 11 грамм. Этого уже достаточно, чтобы привести в движение воду – тяжелая холодная начнет давить вниз. Но при большой длине труб трение воды об их стенки уравновесит силу тяжести и циркуляции не будет. Запустить ее можно двумя способами:

• увеличить разницу температур между «подачей» и «обраткой»;
• увеличить начальную температуру «подачи» – разница в весе при высоких температурах ощутимее (см. таблицу).

Первый способ обычно и применяют – включают в циркуляционную систему радиаторы отопления. Они быстрее остужают теплоноситель, забирая из него тепло и отдавая в помещение. Но это не может происходить бесконечно. Сравнявшись с комнатной температурой, вода перестанет остывать, а разница в весе еще не будет достаточной для естественной циркуляции. К тому же сами радиаторы тоже увеличивают сопротивление системы.

В результате приходится нагревать воду в котле до более высокой температуры. Циркуляция запустится, но тогда в доме станет жарко, ведь температура теплоносителя поднимется выше расчетной. Да и КПД такой системы резко упадет. Дело в том, что холодная вода «принимает» большее количество теплоты от сжигания топлива, нежели горячая. Поэтому при попытке нагреть горячий теплоноситель еще сильнее, большая часть тепла от сгорания топлива будет буквально вылетать в трубу котла, оставшись неиспользованной.

А теперь – расчет для трубы диаметром 50 мм. В шестиметровом стояке из такой трубы вместится почти 12 литров воды. А при разнице температур между «подачей» с 60°С и «обраткой» с 40°С вес будет различаться уже на 72 грамма. Такая система будет циркулировать и при более низкой температуре. Это позволит осуществлять топку котла равномернее и эффективнее, поднимая температуру, только если это необходимо для обогрева помещения.

Как разобрать циркуляционный насос отопления своими руками

Чтобы отремонтировать циркуляционный насос, необходимо произвести его демонтаж и качественную разборку.

p, blockquote 25,0,0,0,0 —>

Изначально устройство нужно отключить от электрической сети. Для отсоединения кабеля от клеммной коробки необходимо снять корпус с блока питания прибора. Затем нужно осуществить перекрытие подачи воды посредством боковых вентилей и слить остаток в системе. Далее насос нужно открутить отверткой-шестигранником.

p, blockquote 26,0,0,0,0 —>

После того, как будет выполнен демонтаж, необходимо снять крышку устройства. Под ней располагается ротор с колесом и лопастями. Вам нужно снять ротор, который обычно зафиксирован при помощи болтов. Так вы получите свободный доступ к внутренним деталям насоса. Затем следует тщательно осмотреть устройство и устранить неполадки.

p, blockquote 28,0,0,0,0 —> p, blockquote 29,0,0,0,1 —>

Подводя итог всего вышеописанного, стоит еще раз отметить, что циркуляционный насос — это очень важный элемент отопительной системы, на которого возложены серьезные функции

Именно поэтому очень важно контролировать его работу и проводить регулярное обслуживание. В случае возникновения сбоев в работе и неполадок, нужно сразу принимать необходимые меры, иначе можно запустить и ваш агрегат просто выйдет из строя

голоса

Рейтинг статьи

Капитальный ремонт системы отопления в частном загородном доме

Залогом бесперебойной работы системы отопления служит её своевременная ревизия и замена отработавших свой срок элементов. Если больше чем половина отопительного контура изношена, то летом самое время устроить капитальный ремонт.

Особенности

Капитальный ремонт предусматривает полную замену оборудования или большей его части. В отопительной системе выделяют следующие узлы:

Работы

Замена газового котла возможна только по согласованию со службой газа. В большинстве случаев, именно работники этой организации и производят смену оборудования. Новый агрегат к старой системе отопления лучше не подключать. Как минимум контур надо тщательно промыть. В некоторых случаях потребуется полное изменение схемы отопления.

Замена радиаторов — задача попроще, чем смена котла. С таким ремонтом хозяин дома вполне сможет справиться самостоятельно. В случае капитальных преобразований нецелесообразно менять одни только батареи, а старые трубы оставлять. Если менять, то всё сразу. Иначе, грязь из старых батарей и труб очень быстро приведёт в негодность новые изделия.

На рынке продаётся множество изделий для устройства отопления. Мастера отдают предпочтение трубам из полипропилена и радиаторам с высокой теплоотдачей. В новой системе предусматриваются краны аварийного отключения для отдельных батарей. Это кажется накладным, однако выручает в случае экстренной замены.

Фото 1. Установленные биметаллические радиаторы и трубы из полипропилена. Дополнительно монтируются краны аварийного отключения.

Во время капитального ремонта отопления, возможно, провести ревизию дополнительных контуров и при технической необходимости — замену. Это касается насоса циркуляции воды и гидрокомпенсатора, при их наличии в системе. Выход оборудования из строя в зимнее время чреват негативными последствиями. У насоса проводится осмотр и контрольный замер давления.

Несоответствующее оборудование отопления дома

При нынешнем широком ассортименте отопительного оборудования легко ошибиться и приобрести не то, которое нужно. Чтобы избежать проблем в системе отопления, необходимо ориентироваться на соответствие всех ее элементов утвержденному проекту. Покупать радиаторы нужно только того типа и с тем количеством секций, как запланировано. Все соединительные детали трубопроводов, регулировочные и запорные краны должны быть взаимно совместимыми.

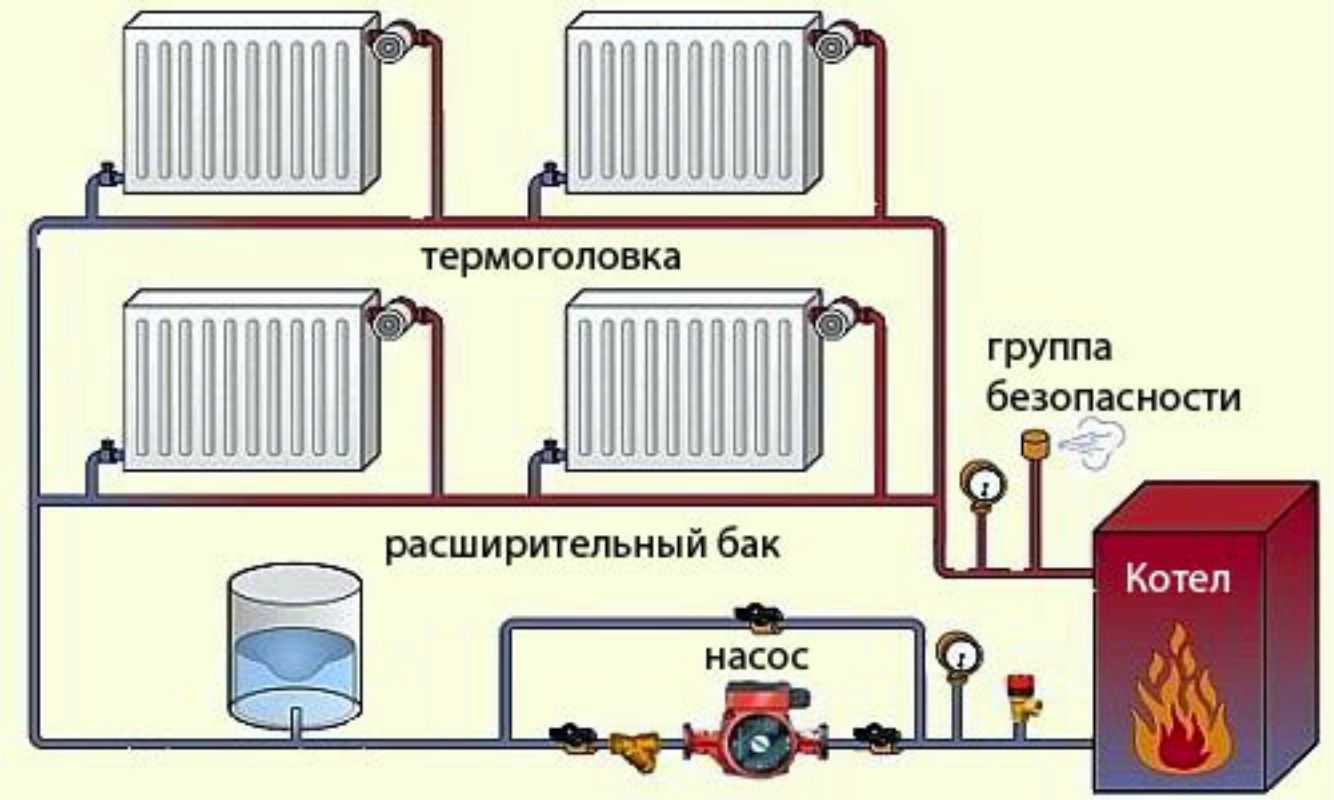

Проблемы с отоплением в частном доме часто возникают по причине слабой циркуляции. Усилить скорость движения теплоносителя в трубах помогают циркуляционные насосы. Но подбирать нужную модель насоса нужно правильно, чтобы не появлялся при его работе шум в трубах.

При обустройстве современного жилья на смену старым железным трубам все чаще приходят более практичные металлопластиковые и полипропиленовые. От их соответствия заданным условиям проекта будет зависеть отсутствие проблем в каждой конкретной системе отопления. Хотя пластиковые трубы отличаются легкостью и простотой сборки, но лучше доверить специалисту правильный подбор и последующий монтаж этих изделий.

Естественное и принудительное циркулирование — в чем разница?

Естественная построена на физическом процессе подъема нагретой воды вверх. Плотность горячей воды меньше, чем холодной, поэтому теплые слои вытесняются менее нагретыми слоями. Это явление происходит без участия человека, надо лишь создать условия для запуска процесса.

Однако, естественная циркуляция проходит нестабильно, без необходимого напора. Скорость перемещения слоев воды невелика, протолкнуть поток сквозь трубопровод она не может. Кроме того, регулировать естественный процесс практически невозможно, только запустить или остановить его.

Принудительная — это перемещение воды с помощью специального насосного оборудования. Процесс происходит равномерно, его можно регулировать, изменять параметры потока или останавливать по необходимости. Насос создает давление, позволяющее перемещать воду по разветвленной, протяженной системе.

Естественный процесс используется там, где достаточно медленного, малоэффективного перемешивания слоев воды с разной температурой. Как правило, она применяется в небольших системах водоснабжения частного дома, когда нужен лишь небольшой обмен слоев.

Для многоквартирных домов подходит только принудительная циркуляция, позволяющая поднимать водный поток до верхних этажей, производить эффективную замену остывшей воды.

Причины плохой циркуляции

Циркуляция воды в системе нарушается из-за полного либо частичного засорения в стояке или в подводке к прибору отопления, завоздушивания магистрали, замораживания сети, ошибках при укладке труб. Также к этому приводит разрегулирование системы центрального отопления и появление утечек теплоносителя.

Слабая работа насосов

• Необходимый показатель продуктивности работы;
• Напор;
• Давление прибора;
• Соответствие типу жидкости;
• Соответствие диаметру труб;
• Размеры устройства в соответствии с длиной магистрали.

Что нужно учитывать при выборе насоса

Если выбрать насос неправильно, то он будет плохо «проталкивать» теплоноситель, и как результат – батарея прогревается неравномерно, а сама помпа может сгореть от перегрева. Также будет отмечена плохая циркуляция воды, если неправильно подобрать диаметр комплектующих для подключения к системе.

Когда насос выбран правильно, система отопления при этом функционирует надежно и полноценно, и движение воды осуществляется беспрепятственно.

Если возникают трудности с выбором помпы, то лучше обратиться к специалистам, они помогут выбрать подходящее устройство для конкретной отопительной системы.

Неправильно выбранный диаметр труб

В первую очередь, необходимо учесть, что для разных систем отопления существуют свои правила, по которым выбирают трубы.

Если обогревательная сеть подводится к центральной магистрали отопления, то диаметр труб выбирают аналогично квартирной системе отопления. Для автономного отопления такие диаметры могут отличаться. Все зависит от того, присутствует ли в системе циркуляционный насос или работа будет осуществляться за счет естественной циркуляции воды.

Также на выбор оказывает влияние:

• Материал производства труб;
• Вид используемого теплоносителя;
• Специфические особенности разводки отопительной магистрали;
• Планируемое давление в системе;
• Скорость передвижения воды по магистрали.

Засорение системы

Грязь, которая попала в трубы, легче удалить, поймав ее в фильтр. Прежде всего, таким фильтром защищают насос. Также рекомендуется установка фильтра на входе котла. Такой фильтр воды следует ставить перед каждым сантехническим устройством

При монтаже прибора необходимо обращать внимание на корпус фильтра. На нем есть стрелка, которая указывает, какой стороной устанавливать фильтр в зависимости от направления движения теплоносителя

Фильтр следует регулярно чистить. Для этого необходимо перекрыть воду, открутить пробку, достать сеточку, промыть ее, поставьте на место и обратно закрутить пробку, после чего можно открывать краны.

Завоздушенность системы отопления

Эти устройства не только улучшают циркуляцию теплоносителя по магистрали центрального отопления, но и позволяют снизить затраты на отопление.

Обратные клапаны

Отсутствие этих механизмов приводит к тому, что замедляется движение воды в системе. Такое бывает в тех ситуациях, если проложена сеть с несколькими контурами. Чтобы теплая вода текла по такому контуру, где работает насос, и ее движение происходило в нужном направлении, применяют обратные клапаны. Эти элементы ставят не всегда, а только в тех ситуациях, когда нет других технических решений. Все объясняется тем, что эти элементы создают высокую гидравлическую сопротивляемость в зависимости от конструкции. Поэтому для установки этих клапанов в системах с естественной циркуляцией есть свои ограничения, а причиной для ограничений становится маленькое давление воды в магистрали.

Исполнительным механизмом в изделии является пружина, которая закрывает затвор при изменении нормальных условий функционирования сети отопления. Для систем с различными рабочими параметрами подбирают изделия с соответствующей упругостью и массивностью пружины. Клапаны являются очень важным элементом, они обеспечивают безаварийную работу системы центрального отопления, повышают эффективность работы всего оборудования и улучшают циркуляцию.

Утечки в системе

Первое, что необходимо сделать – это найти «слабые» места. Утечки случаются в таких местах, где ослабли соединения из-за коррозийных повреждений, или причиной становится некачественный монтаж системы. Если сеть смонтирована открыто, то делать проверку нетрудно. Все такие повреждения определяются быстро и легко. А для осмотра закрытой магистрали придется вызывать специалиста.

Если найдено проблемное место, то необходимо:

• Подтянуть ослабленные соединения и подмотать уплотнительной лентой или паклей;
• Заменить пришедшие в негодность узлы;
• Вырезать и заменить поврежденные участки труб.

Профилактика перепадов в системе отопления

Своевременное исполнение профилактических осмотров и работ предупредит появление перепадов давления в отопительных трубах многоэтажного дома.

Комплекс мероприятий заключается в следующем:

• установке предохранительного клапана на оборудовании, для сброса лишнего напора;
• проверка натиска за диффузором расширительной емкости и подкачка воды, если давление бачка не соответствует расчетной норме – 1,5 атм;
• промывка фильтров, удерживающих загрязнения, ржавчину, накипь.

Отслеживание исправного состояния запорной и регулировочной арматуры представлено таким же обязательным условием.
