Как сделать ролики для откатных ворот: изготовление опорных конструкций своими руками, материалы и инструменты

Ограничения на установку откатных ворот

Такая модель ворот имеет свои особенности использования, поэтому для ее монтажа, по технологии,

Если заезд на территорию участка происходит с узкого переулка, то для облегчения маневрирования надо увеличить проем ворот, что скажется на габаритах полотна.

существуют некоторые ограничения. На том месте участка, где планируется установка откатных ворот, грунт должен иметь ровную поверхность для корректной работы конструкции. Это касается всего пути следования ворот при открывании. От этого зависит и длительность эксплуатации, и оптимальное распределение нагрузки.

Если путь заезда для автомобилей узкий, то нужно заранее, на этапе определения размеров и подготовки схем, дополнительно расширить проем. В этом случае исключается риск повреждения техники и конструкции откатного забора. Калитку лучше установить отдельно от откатного полотна. Встроенная калитка отличается неудобством в использовании из-за завышенного порога. Еще одно из главных условий для установки – наличие возможности залить фундамент.

Негативные качества

Требуется дополнительная площадь.
Стоимость постройки и дополнительные комплектующие, например, электрический мотор, перемещающий ворота.

Что необходимо, чтобы создать гаражные откатные ворота своими руками

Данные элементы — основная составляющая всего механизма откатных ворот. Состоит вся конструкция из:

верхних роликов откатных ворот;
опор;
концевых роликов;
специальных рельсов или швеллеров;
улавливателей;
заглушек.

Вышеперечисленные детали – это необходимость для изготовления роликового механизма. Необходимо уделить направляющему рельсу, по которому движутся ролики. Он должен иметь достаточную степень жесткости, чтобы не деформировался в процессе эксплуатации

Важно, чтобы вся конструкция не вышла из строя. Сталь должна быть толще, чем показатель в три с половиной миллиметра

Весь вес сдвижных ворот держат на себе поддерживающие роликовые каретки. Они обычно изготовлены из качественных подшипников. Если качество плохое, то они очень быстро истираются и могут даже рассыпаться, что приведет к нарушению всей конструкции ворот. Для опорных роликов применяются усиленные подшипники. Подобный подход продлит время работы ворот.

Хорошая фиксация элементов без люфтов. Верхние ролики откатных ворот лучше сделать из резины. Пластик менее надежный материал и причиняет вред краске.

Концевой ролик снимает нагрузку с основных роликов.

Заглушки предохраняют от атмосферных осадков

Преимущества и недостатки откатных ворот

Откатные ворота, в сравнении с распашными, обладают некоторыми плюсами. Они же имеют и недостатки, о которых следует знать. Основным минусом создания откатных ворот является высокая стоимость их устройства. Перед работой понадобится подготовить множество элементов. Большинство из них не получится соорудить самостоятельно. К примеру, электромотор имеет сложную конструкцию и должен обладать высокими техническими показателями.

Внимание! Однако некоторые элементы все же получится сделать в домашних условиях. Это позволит существенно сэкономить на строительстве откатных ворот

Еще одним минусом таких ворот является площадь участка возле забора, которая нужна для открывания створки. Некоторые ограждения переделывают специально для оборудования таких ворот. Это выливается в дополнительные траты. На этом список недостатков откатных конструкций можно закончить.

Перед началом строительства важно определиться и с преимуществами откатных ворот. К примеру, они могут пропустить автомобиль любой высоты

Если система сделана правильно, она исправно прослужит 50 тыс. циклов. Зашивать конструкцию можно любым материалом на свой выбор. Обычно для этой цели выбирают профнастил, дерево или поликарбонатные панели.

Еще одна весомая причина – откатные конструкции очень удобны в эксплуатации. Это объясняется наличием автоматики, которая быстр открывает и закрывает створку. Если хочется сэкономить, можно и не устанавливать электромотор. Открывание и закрывание в этом случае осуществляется вручную.

Подготовка к созданию роликов

Чтобы создать ролики для откатных ворот, понадобится найти соответствующие комплектующие. Надежность всей конструкции зависит от качества таких элементов:

верхние ролики;
роликовые опоры;
заглушки;
концевой ролик;
рельс;
улавливатели створки.

Все эти детали для откатных ворот обладают своим назначением. Только при слаженной совместной работе таких элементов вся система будет функционировать нормально.

Особое внимание при создании проекта следует уделить выбора направляющего рельса. Необходимо, чтобы он обладал достаточной жесткостью

Если такой элемент окажется недостаточно надежным, при эксплуатации он разогнется, что приведет к выводу всей системы из строя.

Внимание! Чтобы рельс обладал оптимальной надежностью, он должен быть выполнен из стали. При этом толщина материала должна быть не меньше 3,6 мм

На роликовые каретки приходится вся нагрузка от створки

Поэтому на них следует обращать пристальное внимание при сооружении роликов для откатных ворот. Необходимо установить подшипники высокого качества

Иначе при каждом перемещении створки будет раздаваться неприятный скрип. Кроме того, при такой эксплуатации ролики могут быстро разрушиться.

При сборке роликов необходимо четко крепить каждую деталь. Не должно возникать люфтов. Иначе довольно скоро система выйдет из строя. Чтобы обеспечить длительную эксплуатацию ворот, можно выбрать усиленные подшипники.

Фиксация створки осуществляется при помощи верхних роликов. Их выполняют из резины. Пластик при эксплуатации ворот быстро испортит лакокрасочное покрытие. Сталь, используемая в конструкции, должна быть толщиной не меньше 4 мм. Концевой ролик работает в тандеме с нижним улавливателем. Основной задачей первого является устранение нагрузки с основных роликов. Второй выполняется таким образом, чтобы концевик мог свободно в него входить.

Устанавливать заглушки надо в завершении работ. Основным их назначением является защита направляющей от осадков. Для сооружения роликов понадобятся все эти элементы.

Направляющая балка

Устройство называется еще швеллером. Изготавливается из стального профиля в условиях завода. Это сложная геометрическая форма, которую воссоздать в кустарных условиях невозможно. Это балка, длина которой не менее 5-7 метров, металл толщиной не менее 3,5 мм до 5 мм. Это одна из основных деталей, которая обеспечивает правильную работу всей конструкции.

Для изготовления данной конструкции требуется железная труба и следующие инструменты – болгарка, рулетка, аппарат для сварки, сверла и дрель.

Длина балки в 1,5 раза длиннее, чем ширина ворот. Балка обязана выдерживать вес всей громоздкой конструкции, поэтому она должна быть очень прочной и жесткой. Если балка будет прогибаться, то ворота заклинит, и они не откроются. Основой может служить квадратный профиль или квадратную трубу. Делается продольный разрез или паз шириной около 1 см.

Труба очищается от ржавчины, окалины, поверхность отшлифовывается. При наличии сварочного шва, его нужно сделать боковым. Если он останется внизу, то для роликов это будет препятствием, их будет клинить, ворота будут плохо открываться, легкого хода не получится.

Разновидности откатных систем

Существует три вида откатных створок:

установленных на нижнюю рельсу;
подвешенных на верхнюю несущую балку;
консольные системы.

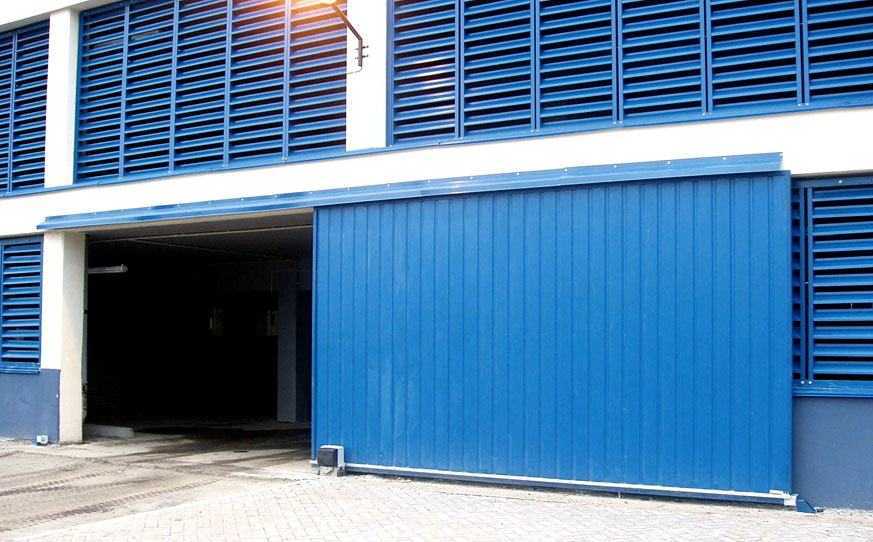

Откатные ворота бывают разных типов

Первая конструкция кажется надежнее — створка опирается всем весом на нижнюю направляющую, что исключает необходимость в установке верхней направляющей. В такой проем может проехать высокий автомобиль с негабаритным грузом (по высоте). Однако нижняя направляющая постоянно засоряется, покрывается слоем грязи, обмерзает и нуждается в частой очистке.

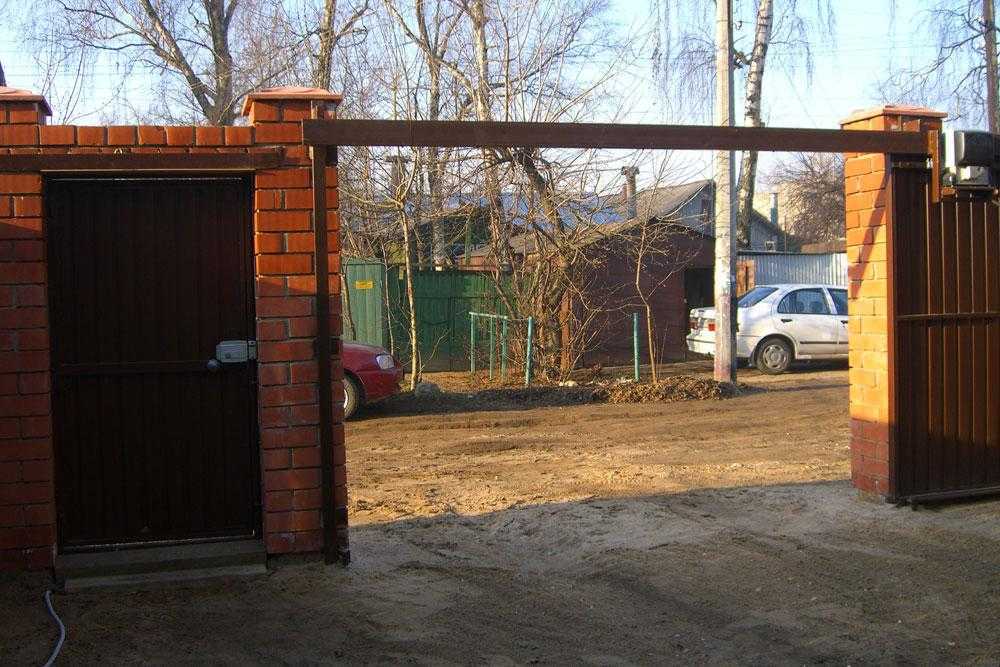

Второй тип конструкции не нуждается в использовании нижней направляющей. Ролики перемещаются по верхней балке, изготовленной из двутавра. Они катятся по верхней части нижней полочки, а верхняя служит основанием для карниза, защищающего рельсу от снега и дождя. Такую систему практически не приходится чистить, уход за ней чисто технологический — смазка и замена изношенных элементов. Однако есть ограничение по высоте автотранспорта.

В таких конструкциях усиленный направляющий профиль опирается на столбы ворот или монтируется в проеме стены гаража, а роликовая система держится на верхней балкеПри этом сами ролики располагают по краям и центру каркаса

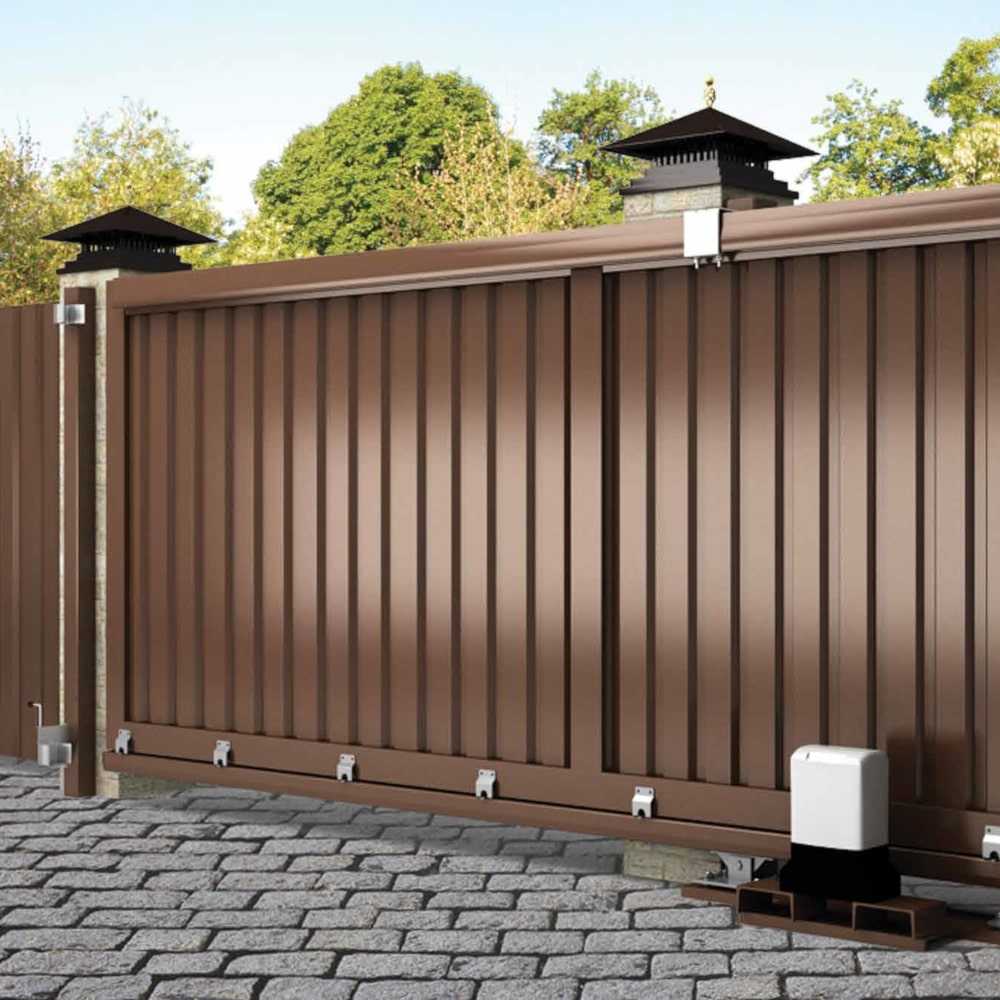

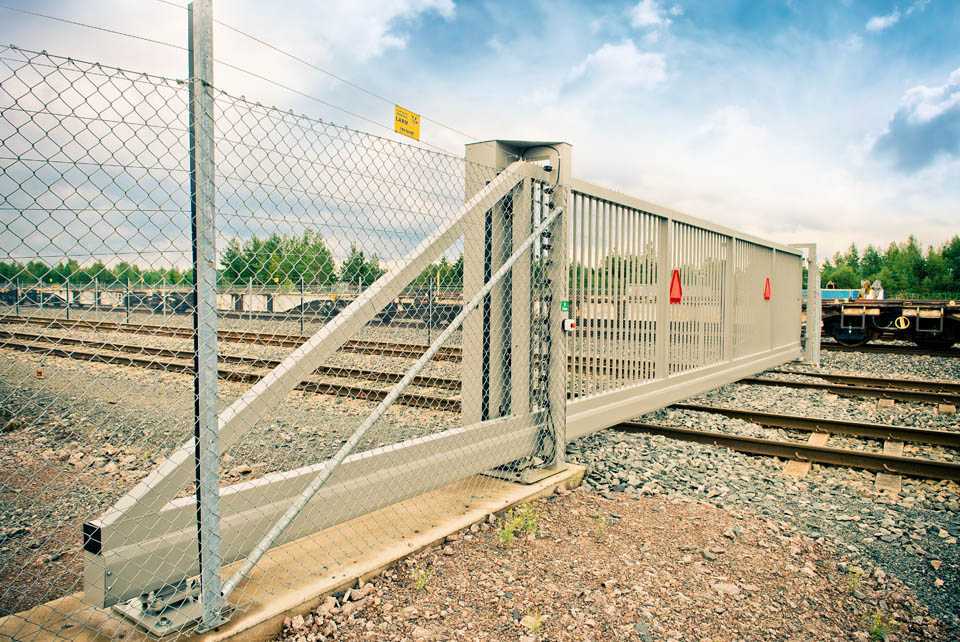

Современные консольные конструкции откатных ворот лишены недостатков обеих систем. Створка расклинена между нижней направляющей и верхним опорным элементом, размещенным на стойке. Когда створка подъезжает к конечной точке, ее удерживает в горизонтальном положении противовес и опорный элемент. Когда она отъезжает назад (в положение «открыто»), она всей длиной опирается на горизонтальную (нижнюю) рельсу и полностью устойчива.

Обратите внимание! При этом в рабочем проеме (створе ворот) вовсе отсутствуют любые направляющие элементы. Это освобождает владельца от необходимости постоянно чистить конструкцию, удалять грязь и наслоения

Кроме того, это снимает все ограничения по высоте транспорта.

Основа любых откатных устройств – роликовые опорные каретки

Проще, еще проще

Можно ли упростить конструкцию откатных ворот и сократить до минимума расходы на их сооружение?

Разумеется. Я размещу здесь несколько фотографий исправно функционирующих в соседнем со мной доме ворот.

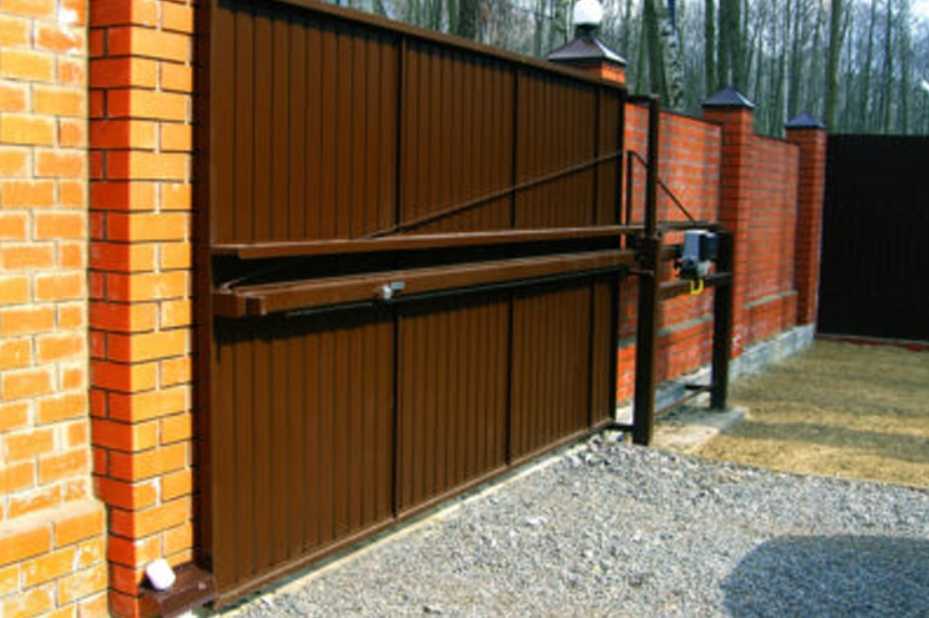

Общий вид ворот. Каркас сварен из уголка 50х50 мм и обшит оцинкованным профлистом.

Ворота не опираются на тележки, а висят на уложенном поверх ограждения швеллере, усиленном в середине сварной фермой.

На этом фото хорошо видны опорные и фиксирующие ролики. Опорный ролик снабжен резиновым покрытием, что заметно снижает уровень шума при открывании и закрывании ворот.

Нижний опорный ролик удерживает створку в вертикальном положении. Отклоняться в противоположном направлении ей мешает собственный вес.

Электропривод представляет собой однофазный мотор мощностью 1,5 КВт и ременную передачу на шкив, наматывающий на себя стальной трос.

Нехитрый механизм натяжения троса.

Пульт управления приводом. Одна кнопка закрывает дверь, другая — открывает.

Концевой выключатель размыкает цепь питания, когда створка полностью закрыта.

Чем смазывать?

Умелое обслуживание раздвижных ворот обеспечивает долгий срок их службы.

Они рассчитаны на 50000 циклов (закрытие-открытие), и это может гарантировать работу десятилетиями. Ролики откатных, подвесных и секционных ворот по рельсу испытывают большие нагрузки и нуждаются в смазке. Использование жидких и консистентных смазок нецелесообразно, так как на них налипает пыль и грязь, из-за чего придется часто заниматься чисткой деталей уличных конструкций.

Лучше применять сухую смазку – она значительно снижает трение качения и удобна в применении. Такая смесь стоит недорого, а приобрести ее можно в технических торговых точках. Однако чаще такие смазки продают в магазинах по продаже велосипедов и запчастей для них.

Особенности проектирования конструкции

До того как установить откатные ворота и закупить материалы, необходимо составить предварительный проект, в котором следует обозначить все основные размеры конструкции, определить тип конструкции.

В проекте также рассчитывается количество всех необходимых материалов для корректного оформления заказа.Сделать проект можно и самостоятельно, если вы собираетесь выполнять раздвижные ворота своими руками.

Размеры полотна

Для определения размеров полотна нужно выяснить, какой автотранспорт будет заезжать в ворота.

Рассчитайте ширину вашей машины, прибавьте с каждой стороны по 0,5 м – получится искомый размер. Если организация заезда выполнена таким образом, что машине требуется поворачивать во время заезда, либо она двигается по наклонной плоскости, к полученному размеру требуется прибавить запас.

Если на территорию требуется организовать заезд крупногабаритного транспорта, то необходимо отталкиваться от его ширины. Также для обеспечения комфортного заезда требуется прибавить 1 м к габаритному размеру. Обычно ворота размером 3,5-4м соответствуют этим требованиям.

Высота конструкции определяется в зависимости от высоты ограждения. Обычно высота ворот меньше высоты забора на 10 см.

Необходимо также учесть, что столбы ограждения, к которым крепятся ворота, должны быть выше минимум на 5 см, это расстояние используется для установки кронштейнов.

Чертежи и схемы

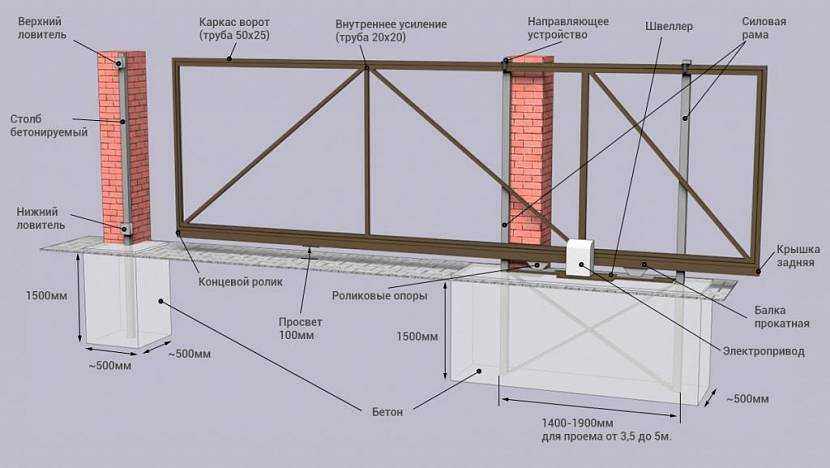

На чертежах и схемах обозначают основные размеры, необходимые для расчета конструкции, подсчета объема материалов, а также для монтажа конструкции.

На них указываются ширина, высота конструкции, выполняется чертеж роликовой опоры, обозначаются размеры направляющей и откосов, которые выполняют функцию противовеса во время открывания ворот.

Чертеж откатных ворот также включает в себя вид и размеры фундамента, необходимого для установки роликовой конструкции.

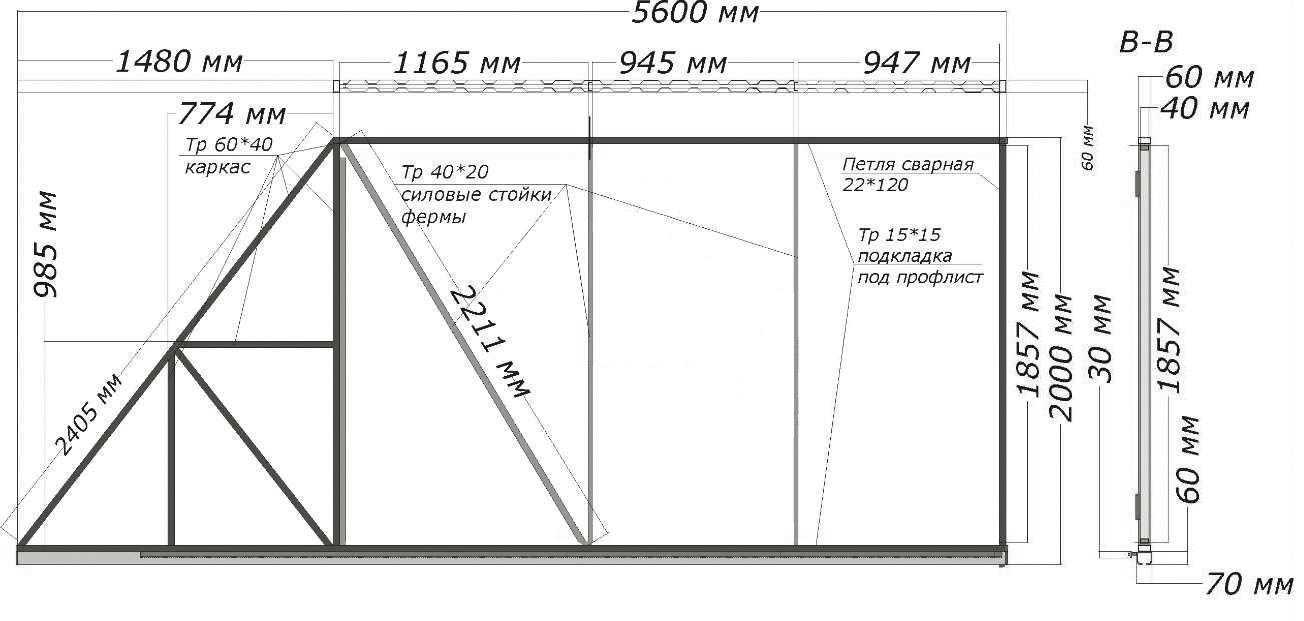

Чертежи откатных ворот своими руками.

Чертежи роликов для откатных ворот своими руками.

Чертежи для изготовления

Как сделать откатные ворота своими руками? Вы можете использовать данные чертежи в том случае, если габариты соответствуют вашим требованиям.

В случае отклонения каких-либо размеров пересчитайте количество требуемых материалов, принцип устройства остается таким же.

Основные правила при выборе роликов

Поскольку эти запчасти выполняют основные функции в откатных воротах, необходимо учитывать сразу несколько параметров, чтобы сделать правильный выбор:

Стоимость. Поскольку диапазон цен большой, есть возможность выбрать те ролики, которые вписываются в бюджет.
Производитель. Комплектующие обязательно должны быть надежными и качественными, это могут обеспечить производители с хорошей репутацией.
Вес ворот. Этот показатель указывается на роликах, каждая деталь может выдержать определенный вес, не более, лучше всего покупать деталь с небольшим запасом по этому параметру.
Предназначение роликов. В конструкции накатных ворот каждая деталь имеет свою определенную задачу, следует выбирать ее строго по назначению.
Материал. Это могут быть металлы или полимеры, отдельно нужно рассмотреть особенности каждого материала.

При возникновении любых вопросов по комплектующим лучше обратиться к продавцу-консультанту, который поможет быстро и легко подобрать идеальный комплект для конкретных ворот.

Монтаж автоматики

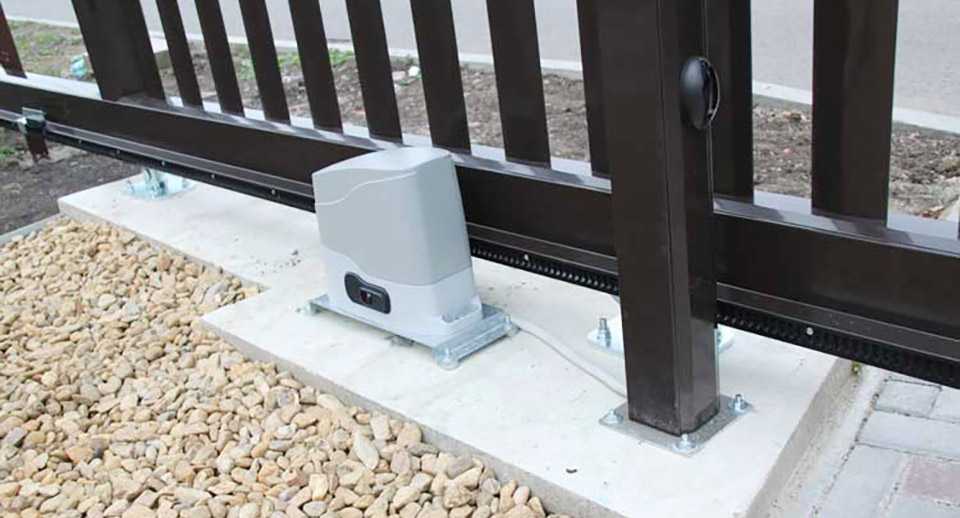

Если запланирован автоматический тип открывания ворот, то на этапе подготовки к их установке нужно провести монтаж электропроводки. Автоматику для откатных ворот можно выбрать в специализированных магазинах. На швеллер устанавливают профильную трубу и прикрепляют на специальную пластину (есть в комплекте), к которой будет монтироваться электропривод. Далее болтами на нее крепится электродвигатель. Рейки к планке привариваются идеально точно, после чего следует регулировка привода. Далее проводится настройка оборудования согласно инструкции.

Если все работает слаженно и правильно – раздвижные ворота открываются и закрываются плавно и без посторонних звуков, значит они готовы к эксплуатации.

Процесс самостоятельной установки откатных видов ворот нельзя назвать простым. Он требует времени, внимательности и навыков сварки, работы с уровнем и другим инструментарием. Но, при желании, можно их установить на своем участке. Главное — грамотный подход к процессу и наличие времени.

Как оснастить их автоматикой

Если вы планируете усовершенствовать механические ворота, вам понадобится набор автоматики, он продается в комплекте. В комплект автоматики входят следующие составляющие:

пульт управления;
электрический привод;
блок управления;
фотоэлементы;
сигнальная лампочка;
рейка.

К профильной трубе ворот с помощью зубчатой рейки прокладывают электрический привод. Затем механизм устанавливают к опорной поверхности при помощи сварки. В положении открытых ворот зубчатую рейку соединяют с направляющей так, чтобы обеспечивался запас в 10 см. На нее монтируют фотоэлементы, на последний столб устанавливают сигнальную лампочку. После завершения монтажа элементов включают электричество.

Откатные ворота своими руками: этапы изготовления

Перед тем, как начинать работы, нужно убедиться в возможности установки откатной модели. Следует проверить:

наличие достаточного количества незанятого пространства вдоль ограждения для нормальной эксплуатации подобного устройства;
прямолинеен ли необходимый участок забора, поскольку ворота могут двигаться только по прямой;
отсутствие калитки и неровностей рельефа в области движения полотна.

Проектирование: создание чертежей, расчет стоимости

Прежде, чем закупать материалы, нужно сделать схематичный чертёж, указать основные размеры, составить спецификацию. Если возникли затруднения, то стоит выбрать готовое решение из альбома производителей ворот.

К расчёту стоимости следует переходить после:

проведения измерений проёма;
выбора материала для обшивки и каркаса;
оценки общего веса и решения вопроса с количеством створок.

Для упрощения задачи можно воспользоваться специальной программой.

Подготовка необходимых материалов и инструментов

Для возведения откатной конструкции своими руками нужны комплектующие. Их можно купить или сделать самим. Говоря об оборудовании, ничего особо сложного не потребуется – необходимые приспособления имеются даже у новичка.

Набор для изготовления включает в себя:

нижнюю направляющую;
поддерживающую скобу с роликами;
пару роликовых опор;
пару поддерживающих подставок роликовой платформы;
опорный ролик;
улавливатели;
заглушки.

К выбору обшивки стоит подходить с учётом собственного вкуса и величины кошелька. Подойдёт ряд материалов:

профнастил;
листовая сталь;
поликарбонат;
вагонка;
ковка;
филёнка.

Поскольку при строительстве ворот не обойтись без бетонных работ, нужно запастись:

ломом и лопатой;
трамбовкой;
сваркой;
вёдрами для бетонного раствора;
болгаркой;
молотком и шуруповёртом;
рожковыми ключами;
малярными кистями;
рулеткой.

При обшивке деревянными изделиями понадобятся слесарные инструменты. А ещё монтаж откатного устройства не возможен без профильных труб, швеллеров, толстого листового металла, стального прутка, песка, щебня и цемента.

Монтаж столбов

Стойки могут быть дубовыми, стальными, кирпичными, бетонными. Рекомендуемая глубина бетонирования столбов – 1 метр. При высоком уровне подземных вод необходим единый фундамент для всех опорных деталей устройства.

Для монтажа опор выполняют несколько действий:

Выкапывают яму.
Устанавливают в неё столб.
Выверяют вертикальность уровнем.
Бетонируют.

Заливка фундамента

Шаги при заливке фундамента:

Разметка на местности.
Выкопка траншеи
Изготовление закладкной из швеллера и прутков.
Установка опалубки и укладка армопояса.
Заливка бетонной смесью, трамбовка.

Через 28 суток бетон полностью затвердеет.

Изготовление створки

Несущий остов полотна изготавливают из профильных труб размером не менее 5*5 см. Инструкция:

Оборудовать ровную горизонтальную площадку.
Из труб и направляющего рельса сварить наружную раму.
К основанию полученной заготовки прикрепить составляющие заполняющего каркаса с помощью сварки.
Зачистить сварные швы шлифмашинкой.
Нанести на конструкцию грунтовку, а затем, после ёе высыхания, 2 – 3 слоя краски.
Обшить профнастилом.

Монтаж конструкции

Чтобы установить ворота откатного типа, необходимо:

провести разметку;
выставить поддерживающие площадки роликовых опор;
установить ролики и полотно, чтобы проверить правильность монтажа столбов;
снять створку и демонтировать тележки;
приварить регулировочные пластины;
вновь установить роликовые опоры и полотно;
зафиксировать ворота в закрытом положении;
выставить конструкцию «в горизонт»;
прикрепить накатной ролик к направляющей;
установить роликовый ограничитель на верхний край полотна;
прикрутить сначала нижний, а потом верхний улавливатели;
провести окончательную регулировку всех элементов;
закрыть заглушкой торцевую часть направляющей;
защитить и закрасить места сварки.

Выбор материалов

Перед началом изготовления и монтажа нужно подготовить необходимые материалы и инструменты. Для составления схемы проводятся замеры с помощью уровня и рулетки. Для работы понадобятся:

профнастил (металлическое полотно);
уголки, профили из стали;
направляющая опорная балка;
роликовые подшипники;
опорные трубы для укрепления фундамента;
электропривод;
сварочный аппарат;
электродрель со сверлами;
гаечный ключ;
лопата;
цемент, песок, щебень для раствора.

Расходы на материалы предстоят примерно такие:

Наименование	Стоимость в рублях
Комплект фурнитуры	15 000
Металлический каркас	5 000
Материалы для фундамента	5 000
Провода, краска, электроды	2 000 – 3 000
Электропривод	15 000- 30 000

Стандартный комплект фурнитуры включает:

опорные тележки;
концевой ролик;
улавливатель;
направляющий рельс длиной 6 м с заглушкой;
направляющая скоба.

Стоимость фурнитуры зависит от производителя, расчетной нагрузки. Комплекты отечественных производителей обойдутся дешевле. Увеличит цену износоустойчивость, прочность материала изготовления. Стоимость комплекта автоматики для откатных ворот зависит от максимального веса полотна, скорости движения, комплектации.

Ворота откатные своими руками: поэтапная инструкция

Чтобы ворота получились максимально надежными и не пришлось бы потом что-либо переделывать, процесс строительства въезда разбивают на циклы:

Возведение опор ограждения.
Выполнение фундамента.
Изготовление каркаса откатных ворот и полотен будущей конструкции.
Установка готовой модели.

Установка столбов

Это первое, что необходимо сделать. Опоры должны быть прочными, поскольку от них зависит устойчивость всей конструкции. В качестве материала для стоек используется массивный дубовый брус, металлический профиль, кирпич, бетон. Столбы для забора монтируются на глубину свыше одного метра, а в местах, где грунтовые воды расположены слишком близко к поверхности, обустраивается фундаментное основание.

Монтируем фундамент

Основание целесообразно укладывать под все стойки ворот, поскольку малейший перекос конструкции приведет к увеличению нагрузки на комплектующие въезда и быстрому выходу из строя. Под роликовые тележки предусматривают железобетонное основание с широким металлическим швеллером. Его также удобно использовать под крепление электропривода. Выбор автоматики выполняется в зависимости от конструкции откатных ворот. Множество примеров можно найти в интернете, задав соответствующий запрос.

Обустройство фундамента выполняют в следующей последовательности:

выкапывают приямок на глубину ниже промерзания грунта
из арматуры заготавливают куски разной длины (полутораметровые и 20-ти сантиметровые для перемычек)
длинные участки прута сваривают со швеллером, выдерживая расстояние в 30 сантиметров
противоположная арматура соединяется металлическими перемычками
в приямок помещают закладной элемент, швеллер выравнивают по уровню участка
обустраивают опалубку с армированием
приямок заполняется бетонным раствором.

Готовое основание должно выстояться в течение 30 дней, чтобы раствор затвердел до максимума.

Свариваем створку ворот

Работы производят на горизонтальной поверхности. По всей площади на землю укладывают бруски в виде сетки.

Сваривают наружный каркас.
Внутри фиксируют дополнительные поперечины, которые необходимы для крепления листа створки.
Полотно сваркой крепят к каркасу, зачищают и обрабатывают грунтовкой.
После высыхания поверхность листа покрывается двумя слоями лакокрасочного материала.
Крепят обшивку на створку.

Установка ворот

Осуществляется в следующей последовательности:

Выполняют разметку места монтажа опорных столбов и определяют линию движения роликов.
Приваривают их к створке, навешивают регулировочные пластины.
Устанавливают полотно.
Створку ворот выставляют в горизонтальное положение.
Закрепляют роликовые улавливатели.
Осуществляют завершающую регулировку полотна, устанавливают заглушку и закрашивают места сварки.

Обшивка и покраска

Ворота должны выглядеть привлекательно и индивидуально. Поэтому, заранее необходимо позаботиться о дизайне въезда. Створку можно покрасить или обшить материалом, например, профлистом, вагонкой, филенкой. Очень эффектно будет смотреться ковка на полотне. Все зависит от желаний и финансовых возможностей хозяина.

Работа по созданию своего собственного въезда интересна и не требует особых познаний в слесарном деле. Главное – правильно и внимательно отнестись к выполнению поставленной задачи. Достижение сбалансированности конструкции и обеспечение механизма качественными материалами позволит эксплуатировать откатные ворота без особых проблем долгие годы.

Источник : https://postroimka-dom.ru/zabory-i-vorota/karkas-otkatnyh.html

Полезные советы профессионалов

Решая вопрос установки откатных ворот, постарайтесь использовать больше деталей и блоков промышленного изготовления. Готовые роликовые каретки многих известных брендов прослужат безотказно многие годы.

Выверку всех размеров, установку кареток и направляющих балок доверьте опытным мастерам. К обслуживанию ворот надо относиться внимательно, сделать профилактику регулярным занятием. Это значительно увеличит межремонтный период.

При установке самодельных откатных ворот надо владеть хорошими навыками сварщика и строителя, а также уметь разбираться в чертежах. Если у вас есть уверенность в своих силах и знакомые специалисты, то смело начинайте работу.

Установку ворот своими руками смотрите ниже в видео.

Особенности откатных ворот

Преимущество раздвижного механизма состоит в том, что при открывании он не занимает большое пространство, в отличие от раздвижных конструкций. Это оптимальный выбор при небольшой площади двора или узкой улицы. Однако участок ограждения, примыкающий к воротам, должен иметь ширину минимум как ворота. Это пространство необходимо для открывания. Для гаражного проема откатная конструкция не всегда удобна – не хватает места для отодвигания створки. В этом случае чаще выбирают распашные ворота или рольставни. А для двора – это идеальный вариант, экономный и компактный.

Воротное полотно достаточно массивно. Его трудно будет откатить вручную при отключении электричества или решении сэкономить на электроприводе. Установка автоматической системы открывания упростит процесс, но сделает конструкцию дороже. Распашные ворота, сваренные из профиля 40 на 40 и обшитые профлистом, обойдутся в 15-25 тыс. рублей. Установка раздвижных ворот с электрическим приводом стоит от 100 тыс. рублей. Изготовление конструкции своими руками потребует затрат минимум в 45-50 тыс. на фурнитуру и материалы. Из плюсов откатного полотна можно выделить свободный выбор материала для обшивки. Зашить основу можно поликарбонатом, деревом, профилированным настилом. Самый надежный и экономный – профлист. Ворота можно украсить художественной ковкой. Это будет дорого и престижно выглядеть.

При расчете затрат учтите размер ворот. Оптимально, если их высота составит от 2 метров и ширина – 4-6 метров. Высоты полотна будет достаточно для ограничения видимости с улицы. Ширина 4 метра позволит заехать во двор не только легковому автомобилю, но и грузовику со строительными материалами при необходимости. Если заезд с улицы возможен по диагонали, ширина полотна должна быть увеличена до 6 метров.

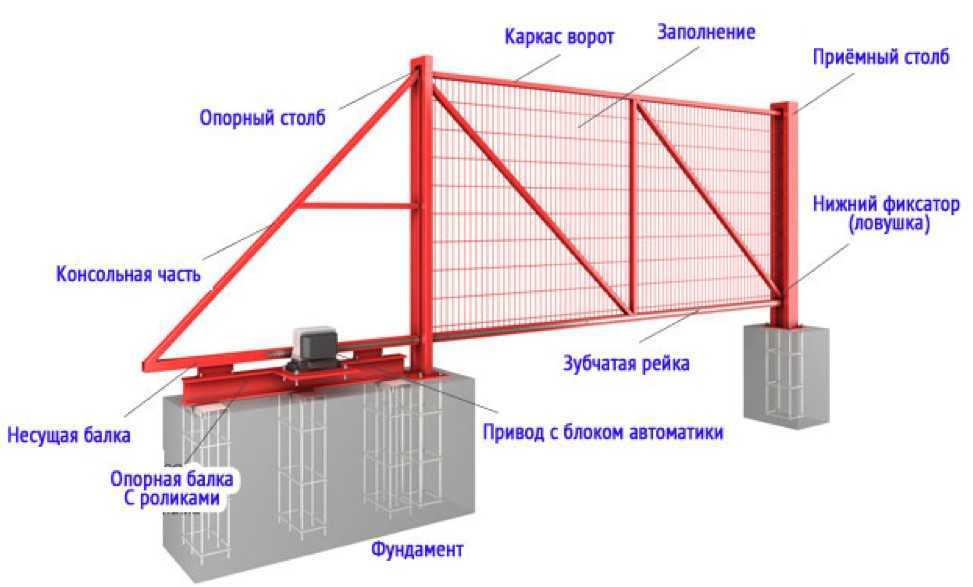

Конструкция состоит из таких деталей:

Основная рама из профилированной трубы. Ширина основы должна быть в 1,5 раза больше проема.
Полотно, материал которого выбирается исходя из материальных возможностей.
Направляющая балка для установки роликов. Должна быть достаточно крепкой и массивной, ведь она принимает на себя вес механизма.
Роликовая опора – для обеспечения движение полотна по направляющей.
Уловителя для фиксирования.
Подставка под ролики стабилизирует движение в случае сдвига фундамента.
Автоматика.

Несмотря на все сложности, устройство раздвижных ворот не так сложно. Их вполне можно изготовить и установить без помощи специалистов. Хотя можно купить уже готовую конструкцию со всеми комплектующими и только собрать их самостоятельно. Качественно собранная система ворот прослужит более 50 тысяч циклов.

Как сделать своими руками подвесные откатные ворота

Рельса для подвесной конструкции находится над воротами. К положительным характеристикам этого варианта можно отнести тот факт, что полотно створки не опрокинется. Но отрицательным моментом является ограничение высоты въезда сквозь ворота.

Необходимые для работы инструменты и материалы

Набор инструментов и материалов повторяется независимо от выбранной конструкции ворот. Можно, конечно, многие детали и даже целые сборки купить. Но это будет дорого. Поэтому домашнему мастеру в основном приходится использовать тот материал и те детали, что ему доступны.

А набор слесарного инструмента у него должен быть. Сварочный аппарат можно брать в аренду, а токарные работы заказать.

Изготовление каркаса

Каркасом всего сооружения являются крайние столбы проёма ворот и один дополнительный столб с ловушкой, в который створка упирается, когда ворота открыты. Ловушка имеется и на столбе забора, в который створка упирается, когда ворота закрыты.

Изготовление и монтаж рамы

Рама ворот изготавливается по той же технологии, что и предыдущий вариант. Главное, следить за тем, чтобы сварка была качественной, а геометрия рамы не имела перекосов. На верхней кромке рамы устанавливаются две каретки.

Установка направляющих и фурнитуры

Сначала изготавливаются две каретки. Их основа вырезается в виде треугольников из листа металла толщиной 10 мм. В них сверлится по два отверстия для установки осей подшипников. Их диаметры выбираются по диаметру выбранных подшипников. Оси выравниваются до перпендикулярного к пластине положения и привариваются. Потом на них напрессовываются подшипники.

ФОТО: youtube.comКаретка для подвесных воротФОТО: youtube.comКаретка в сборе с подшипниками и направляющая

Направляющая изготавливается из профильной трубы сечением примерно 60×60×4 мм и длиной, равной двум длинам створки ворот. В трубе прорезается щель шириной 15 мм. В трубу вставляется каретка подшипниками внутрь. В нижней наружной вершине треугольника сверлится отверстие для крепления каретки к створке ворот.

Направляющая закрепляется на трёх столбах каркаса. На самой створке устанавливаются ручка для перемещения руками и проушины для замка.

ФОТО: youtube.comФрагмент подвески ворот

Статья по теме:

Выводы

Соорудить откатные ворота довольно сложно. Однако результат непременно порадует хозяев. Пользоваться такой конструкцией очень удобно. При этом заезд и выезд с участка осуществляется довольно быстро. От качества собранного роликового механизма зависит долговечность работы всей конструкции.

Для этой детали понадобится подобрать определенные материалы. К примеру, нужно подготовить подшипники – для изготовления роликов, пластину, которая станет опорой, и оси. К каждой из этих деталей предъявляются специальные требования. Только при соответствии им конструкция будет прочной и долговечной. Самостоятельное изготовление роликовой опоры для откатных ворот сопряжено с необходимостью подобрать качественные детали и в точности следовать технологии работ.
