В строительстве и обустройстве бани много сложностей и нюансов. Часть из них связана с оборудованием печи, которая должна не только хорошо разогревать помещение, но и обеспечивать его правильным паром. За эту часть работы отвечает каменка, её конструкция, объем, расположение и наполнение. И если не знать, как укладывать камни в банную печь правильно, нельзя рассчитывать на качество банных процедур и долгую работу печи. Именно от таких мелочей, которым многие просто не придают значения, зависит, насколько «лёгким» будет пар в вашей бане.

Каменка – сердце русской бани Источник manna.global

Монтируем вытяжку в бане из канализационных труб своими руками

При проектировании бани обязательно нужно продумать грамотную систему вентиляции. Она должна выполнять функции воздухообмена в парилке и предбаннике, не нарушая температурный режим в этих помещениях

Важно правильно подобрать расходные материалы. Поэтому нередко вентиляция в бане обустраивается из пластиковой трубы 100 мм

Это оптимально для самостоятельного монтажа.

Advertisement

Правила организации вентиляции в бане

На первом этапе необходимо рассчитать оптимальный объем воздухообмена. Для этого можно использовать действующие нормативные документы – ГОСТ 30494-96 и СНиП 41-01-2008. Не вдаваясь в точности вычислений можно взять средние значения вентиляции для парилки и предбанника. Данные приведены в таблицах.

Кратность воздухообмена для парилки не должна быть менее 5 раз за 1 час. При номинальной скорости потока 2 м/с. Устанавливая приточную и вытяжную пластиковую трубу 100 мм, можно обеспечить вентиляцию только для помещений объемом 11,3 м³ — 56,5/5 (см. данные таблицы). При больших размерах необходимо увеличивать число воздуховодов либо устанавливать магистрали большего сечения.

Дополнительно при обустройстве вентиляции в бане нужно учитывать следующие моменты:

-Максимальная вместительность. Влияет на расположение каналов. Отдыхающий не должен находиться в зоне движения воздушных масс.

-Возможность установки вентиляторов для увеличения обмена.

-Обустройство дополнительных каналов для улучшения микроклимата.

Эти моменты следует продумать еще до окончательной отделки помещений. Если же после строительства были замечены недостатки в работе вентиляции – следует демонтировать внутреннюю декоративную обшивку и установить новые пластиковые трубы.

Схема естественной вентиляции

Важно правильно выбрать местоположение каналов для притока воздуха. Это зависит от конфигурации парилки – находится ли печь с топочной камерной в ней, как установлены лавки и лежанки

Для предварительного проектирования можно использовать общую схему.

Основные правила обустройства вентиляции парилки:

-Канал от входной двери. Это может быть вырез в двери с регулировочной заслонкой.

-Два выходных патрубка на стене, в верхней и нижней части, напротив каменки. Под полом, в районе расположения печи. Это необходимо для отвода угарных газов.

Важно, чтобы на пути воздушных масс не было больших препятствий. Количество поворотов в трубопроводе минимально

Они сказываются на скорости движения. Также рекомендуется предусмотреть систему контроля объема воздуха. Для этого можно использовать решетки с функцией регулировки положения шторок.

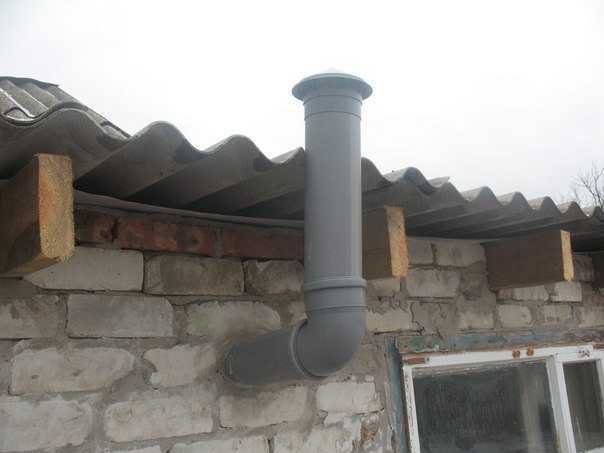

Выходные трубы проходят через междуэтажное перекрытие на кровлю. Высота над крышей — от 40 см. Обязательна установка защитных дефлекторов, чтобы предотвратить попадание в систему влаги, снега, мусора.

Материалы и компоненты

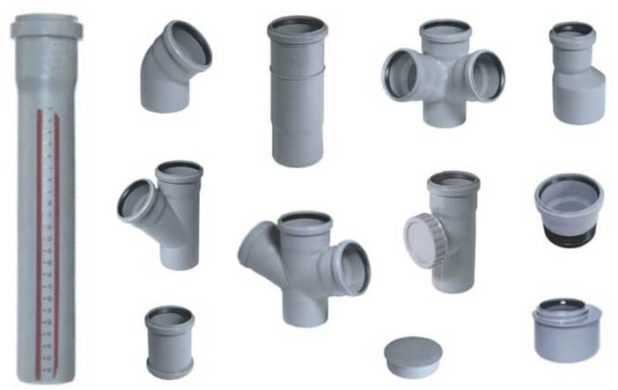

Для обустройства вентиляции парилки и предбанника можно использовать стандартную канализационную пластиковую трубу 100 мм из ПВХ. С целью удешевления рекомендуется приобретать модели для внутреннего применения. Обычно они серого цвета. Качество не имеет сильного значения — влияет только на трудоемкость монтажа.

Также потребуется приобрести следующие комплектующие:

-Отводы и тройники. Первые необходимы для организации угловых компонентов трубопроводов, вторые – для подключения патрубков к общему стояку.

-Хомуты для крепления к стене. Они поставляются в комплекте с монтажными элементами. Обязательно наличие резиновой подкладки, чтобы компенсировать колебания.

-Решетки для канализационных пластиковых труб с регулируемыми шторками. Монтируются на патрубки, необходимы для контроля объема циркулирующего воздуха.

-Дефлектор на внешний патрубок, выступающий над кровлей.

Для выполнения работ понадобятся рулетка, саморезы, шуруповерт, строительный уровень. Трубы должны располагаться после слоя теплоизоляции. В противном случае они станут источником тепловых потерь. Если же это невозможно технологически – на их поверхность монтируется защитная скорлупа из минеральной ваты или экструдированного пенополистирола.

Схема установки стандартная, с соблюдением герметичности соединений

Важно учитывать температурное расширение пластика – патрубок вставляется в монтажный раструб не до упора, должно оставаться 5-7 мм

В видеоматериале можно ознакомиться с примером построения вентиляционной системы из пластиковых труб с учетом характеристик помещения:

Сетка из облицовки

Не обязательно строить корзину из сеточного полотна, зачастую для изготовления контейнера используют любой, имеющийся под рукой материал. Главное, чтобы металл обладал стойкостью к раскаленному водяному пару и при этом был достаточно пластичным.

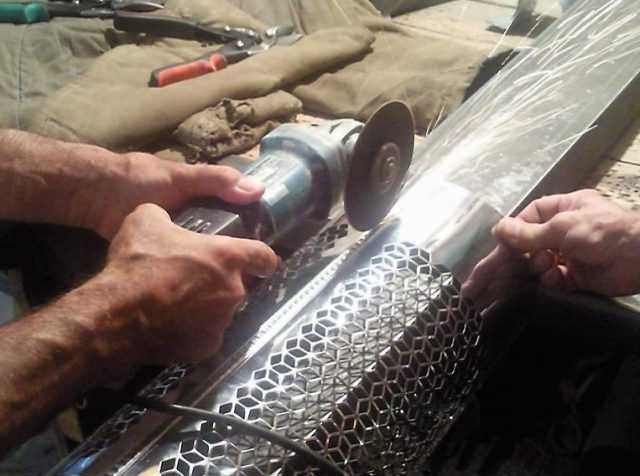

Например, идеальным материалом для изготовления контейнера на трубу можно считать металлическую сетку от радиатора или ограждение из перфорированного листа нержавейки. На печку мощностью 5-7 кВт потребуется небольшой лист перфорированной стали размером 60х100 см.

При желании перфорацию можно выполнить и самостоятельно, например, с помощью дрели сверлами разного диаметра. В этом случае сетка для камней смотрится более эффектно, чем сваренная из проволоки.

Заготовку плавно изгибают на деревянной оправке, таким образом, чтобы противоположные края листа ложились внахлест по линии шва.

Соединить стык можно углекислотной сваркой или заклепками, но перед этим потребуется выровнять и подрезать кромки шва. Внутри сетки для камня устанавливают монтажные хомуты, а донную часть закрывают перегородкой из цельного листа

Особенно важно заделывать нижнюю часть в том случае, если каменка предназначена для установки на печи из чугуна

Ограничения в использовании металла для сетчатого каркаса

Для изготовления сетчатого контейнера нельзя использовать:

• Оцинкованную или окрашенную проволоку, покрытую ПВХ, полиэфирными смолами;
• Алюминиевые и бронзовые сетки из проволоки–путанки, используемые в промышленных дымоходах и выхлопных трубах в качестве сажеуловителей и искрогасителей;
• Нельзя изготавливать контейнеры из разнородных материалов, образующих гальванические пары, например, алюминий–сталь, медь-алюминий.

Такая сетка на трубу для камней из цветных металлов быстро корродирует во влажной атмосфере парилки и нередко рассыпается просто на глазах.

Для средней по размеру банной печи потребуется сетка, вмещающая до 20 л каменной засыпки. Так как камни, используемые в засыпке, достаточно крупного размера, после укладки материала в сеточную корзину обязательно возникнет дисбаланс, отклоняющий контейнер в сторону от дымохода.

Поэтому в конструкции должно быть, как минимум, два хомута, фиксирующих сетку на дымоходе. Если на засыпку идет мелкий камень, то и сетка должна быть с ячейкой не менее 10 мм. Более мелкий наполнитель использовать небезопасно, материал дает очень мощный выход пара, иногда образовавшиеся осколки и отсев высыпаются через сетку на пол парилки.

Для чего нужна?

Наверняка вы замечали, что в сауне или на выставочных моделях печей в магазине на дымоходе устанавливают специальную дополнительную сетку, и ее заполняют камнями.

Данное приспособление называется экономайзер – специальная сетка с камнями, которая огибает дымоход и несет в себе дополнительные важные функции.

В чем заключается основная функция этого незатейливого агрегата, давайте разбираться. Пока топится баня, вся поверхность печи нагревается и распространяет тепло. Чем дольше топится печь, тем больше тепла, а это означает и то, что поверхность печи раскаляется. Сама труба, то есть дымоход, также раскаляется, и если вы когда-либо сами топили баню, то могли заметить, что через полтора часа интенсивной топки труба дымохода становится красной от жара. Особенно это актуально для зимы, когда баню приходиться топить дольше.

Функция экономайзера – минимизировать жар, исходящий от дымохода. Воздух в небольшом помещении прогревается, а влажность резко понижается. Если температура нагрева свыше 60 градусов, то это опасно для человека, который никогда до этого не ходил в баню, он может получить тепловой удар. Поэтому все чаще стали использовать экономайзеры, ведь камни вокруг печи забирают часть тепла, перераспределяя его.

Вторая и главная функция заключается в том, что камни попросту не дают трубе перегреться, значит, из строя дымоход выйдет гораздо позже.

Критерии выбора и цены

Особых рекомендаций в этом вопросе нет. Все зависит от возможностей и желания владельцев бани

Но на некоторые особенности следует обратить пристальное внимание:

Толщина деталей сетки

Обратите внимание на толщину деталей. Если в ажурную, пусть и красивую конструкцию полностью уложить камни, при высокой температуре нагрева и под большим весом, сетка может деформироваться и потерять привлекательный внешний вид;
Материал из, которого изготовлена сетка

Для таких конструкций лучше использовать жаропрочную, легированную сталь или нержавейку. Если используется черная сталь, поверхности должны окрашиваться краской, способной выдерживать высокие температуры и быть прочной под воздействием камней при их укладке и обслуживании;
Производителя и цены. В магазинах можно найти сетки непонятных производителей и по 700 рублей, но такая конструкция не сможет служить долго и надежно, достаточно посмотреть на покрытие деталей и их толщину. Не стоит гнаться за дешевизной, лучше выбирать по соотношению цены и качества. Нормальные сетки достаточного объема будут стоить минимум 1500 рублей и выше.

Если вы обладаете небольшими навыками выполнения электросварочных и слесарных работ лучше изготовить надежную сетку для каменки своими руками.

Сетка на трубу для камней своими руками

Проще всего изготовить корзину для печного камня из обычной сварной сетки пергон. Тонкая, в 2,5 мм проволока легко сгибается в цилиндр любого диаметра. Размер ячейки 40х40 мм.

Для контейнера диаметром в 300 мм потребуется отрезать полотно шириной 1200 мм и длиной 600 мм. Заготовку аккуратно сгибают на деревянной оправке и фиксируют с помощью мягкой обмоточной проволоки.

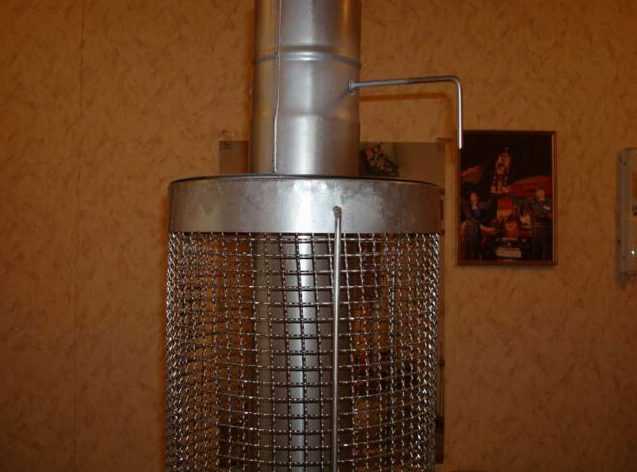

Такую сетку устанавливают на трубу дымохода и заполняют камнем всего один раз. После использования в течение нескольких месяцев проволока корзины перегорает, становится мягкой, после чего сетчатая оболочка быстро теряет первоначальную форму.

Если под рукой нет сеточного полотна с соответствующим размером ячейки, собрать корзину можно, уложив два-три слоя спиральной навивкой. Края оболочки обрезают и выравнивают по длине.

Чтобы придать дополнительную жесткость и прочность относительно мягкой оболочке из сетки, на края корзины одевают кольца, согнутые из тонких полосок нержавейки. Толщина металла обруча должна быть не менее 1,5 мм, ширина ленты составляет 35-40 мм.

Для крепления сетки для камней на трубе внутрь сетки устанавливают два разъемных стальных хомута на болтовом соединении. Диаметр нижнего хомута подбирают по диаметру выходного стакана дымохода, сечение срединного или верхнего определяют по вертикальному участку.

Кроме того, на срединный хомут нередко устанавливают дополнительную шпильку, с помощью которой трубу или сетку с камнями можно закрепить на стене парилки.

Деревянная решетка на пол для ванной комнаты, душа, бани

Лучше всего для нее использовать террасные доски из твердых пород ревесины. В данном случае мы выбрали дерево ньято. Высокое содержания масел позволяет ему выдерживать повышенную влажность. Можно также использовать тик или красное дерево, которые обладают схожими свойствами.

Подготовка материала

Решетка будет иметь размеры 60 х 60 см. С помощью струбцины мастер прочно закрепляет доску.

Пилить такую древесину трудно, но если вы используете ножовку, протяните ее несколько раз назад, чтобы получить прямой пропил.

Перед тем как начинать пилить, убедитесь, что линия, по которой нужно сделать распил, находится на той стороне доски, на которой нужно. Отпилите деталь по размеру.

Перед окончанием распила поддерживайте доску, чтобы избежать расщепления.

Отпилите еще 3 таких же отрезка, чтобы получить 4 части по 60 см. Затем отпилите 2 отрезка по 58 см.

4 доски по 60 см поместите на 2 доски по 58 см. При этом 2 крайние доски должны выходить на 1 см за нижние доски с обеих сторон.

Ширина досок составляет 14,5 см. Запомните этот размер, он понадобится позже.

Приложите складной метр, отступив на 1 см от края метра, и отложите 14,5 см.

Таким же образом отмерьте расстояние с другого конца. От полученных отметок отложите по 15,2 см к центру и сделайте новые отметки. Таким образом, мы определили, где будут находиться верхние доски — расстояние между ними будет 6-7 мм.

Сборка решетки

Перед соединением досок выполните измерения и определите, где должны располагаться саморезы. Их необходимо расположить в шахматном порядке, чтобы обеспечить высокую прочность конструкции.

Мы используем саморезы диаметром 3,5 мм, при этом сверло имеет диаметр 4 мм. Это позволяет заглубить саморезы и обеспечить прочное крепление верхних досок.

Просверлив отверстия для всех 4 досок в одной доске, воспользуйтесь ею как шаблоном.

Теперь соедините доски

Важно их правильно расположить

Обратите внимание: гладкая поверхность доски обращена вниз. Когда решетка будет готова к использованию, на ней не будет скапливаться вода и грязь

Это необходимо учитывать, если вы укладываете террасные доски на террасе или веранде.

Перед соединением досок необходимо убедиться, что они располагаются правильно, на 1 см от края.

Используйте саморезы достаточной длины, чтобы они наполовину входили в нижние доски. Выбирайте саморезы с маленькой головкой или немного заглубляйте их.

Постоянно контролируйте правильность расположения досок.

Закрепите первую доску несколькими саморезами. Потом следующую. Но обязательно убедитесь, что решетка находится под нужным углом.

Теперь можно приступить и к остальным доскам.

Завершающая обработка

Если решетка будет использоваться в ванной комнате, лучше сделать резиновые ножки. Они не позволят решетке скользить и царапать поддон душевой кабины.

Решетка готова, но еще нужно прошлифовать кромки.

Перед использованием обработайте решетку маслом. Оно защитит древесину от разрушительного воздействия воды и мыла.

Нашей решетке не страшна вода. Чтобы она оставалась опрятной и чистой долгие годы, время от времени повторяйте обработку маслом.

Выбор камней и их укладка

Камни необходимо подобрать из пород диабаза, талькохлорита или малинового кварцита. Они не только имеют красивый внешний вид, но еще и долговечность. Многие для каменки выбирают речную гальку. В этом случае нужно учесть, что она должна быть определенного размера. А перед укладкой обязательно нужно вымыть все камни.

Процесс укладки камней можно назвать забрасыванием. Нужно взять четыре больших камня одинакового размера и положить их в четыре разные стороны вокруг трубы. Это позволит сделать изделие равноудаленным. Затем остальные камни можно забрасывать сверху на эти.

Со временем из-за воздействия температуры сетка может деформироваться, а камни в ней проседать. Чтобы это не случилось нужно выбирать калиброванный камень или, другими словами, чтобы он был равен по размеру ширине между трубой и изделием. Также лучше выбирать круглый камень. Таким образом, он сможет сформировать ровный слой вокруг трубы. Мелкие же камни помогут закрыть пространство между большими камнями.

На первый взгляд, каменка, сделанная своими руками, может получиться невзрачной, но не стоит обращать на это внимание, ведь главное, не красота, а польза. Со временем можно ее преобразить и она прослужит долгие годы

Использовать сетку-каменку можно для любой печи, но только не из кирпича, потому что она имеет меньшую инерционность. Благодаря сетке на трубу из аккуратно уложенных камней в бане создастся другая атмосфера, она защит печь и воздух в парилке, а также здоровье человека. Печь в бане приобретает оригинальный вид, и времяпровождение будет приятным и долгим, а окружающие смогут оценить ваш труд по достоинству.

Разновидности систем вентиляции

Существует несколько разновидностей систем вентиляции в бане, которые имеют свои особенности и преимущества:

• Естественная. Циркуляция воздушных масс обеспечивается за счет разности давления внутри парной и снаружи. Естественный воздухообмен в бане наиболее простой в плане устройства, но наименее эффективный.
• Механическая. Для организации принудительной циркуляции воздуха (притока и оттока) применяется специальное оборудование – вентиляторы. Механическая схема более эффективна по сравнению с естественной.
• Комбинированная. Отработанные воздушные массы выводятся из парной через вентиляционный короб, установка которого производится по диагонали к приточному отверстию.

Как сделать вентиляцию в бане своими руками? Для обеспечения эффективного воздухообмена рекомендуется устанавливать в парной дровяную печь, которая выполняет основную функцию вентиляционной системы. Через поддувало отводится отработанный воздух, для максимального оттока воздушных масс каменку рекомендуется установить на уровень ниже чистового пола.

Для проветривания парной в этом случае достаточно только открыть форточку или входную дверь. Недостатком этого способа устройства вентиляции своими руками является возможность поддержания воздухообмена только во время горения каменки. Когда печь находится в нерабочем состоянии отток воздуха полностью прекращается.

Помимо использования каменки воздухообмен в бане поддерживается специально оборудованными отверстиями, которые могут иметь разное расположение. Отверстия оснащаются затворами с решетками или лючками. Для регулирования поступления и отвода воздуха их достаточно приоткрыть или закрыть.

При такой схеме организации системы во время топки каменки необходимо контролировать, чтобы вентиляционные отверстия были плотно закрыты. Когда помещение полностью прогреется, клапаны можно немного открыть. Для предупреждения обратной тяги еще на этапе строительства необходимо предусмотреть, чтобы размеры вытяжных отверстий превышали размеры приточных.

Пар обычно скапливается у потолка, для того чтобы его упустить нужно разбрызгать воду по полу. После каждого использования бани необходимо тщательно проветривать помещение, для чего достаточно полностью открыть приточные и вытяжные клапаны на некоторое время.

Если каменка не устанавливается непосредственно в помещении парилки используется другая схема устройства системы. Для этого возле нагревательного прибора организуют приточный клапан, расположенный на высоте 30 см от уровня пола. На противоположной от него стене оборудуют вытяжное отверстие на уровне 30 см от потолка.

Другая схема устройства вентиляционной системы своими руками предполагает размещение приточного отверстия за каменкой. Поступающий воздух согревается от каменки, что предотвращает быстрое остывание парной. На противоположной от печи стене оборудуются два отверстия-клапана (под потолком и на расстоянии 1 метра от пола), которые формируют единый вентиляционный короб.

Обратите внимание!

Такая схема организации в бане вентиляционной системы позволяет обеспечить быстрый равномерный прогрев помещения парной и существенную экономию топлива.

Что выбрать, популярные модели

При выборе конкретной модели сетки для камней на дымоход необходимо учитывать два условия:

• Расположение печки в парилке бани;
• Высоту свободной части дымохода;
• Среднюю и максимальную производительность топки.

Например, если печка стоит у стены или в углу помещения, то оптимальным вариантом решетки для камней на трубу будет полузакрытая конструкция с глухой тыльной частью и щелевыми стенками, фото.

В том случае, если дымоход в парилке выводится через стену, потребуется горизонтальный вариант сетчатого контейнера.

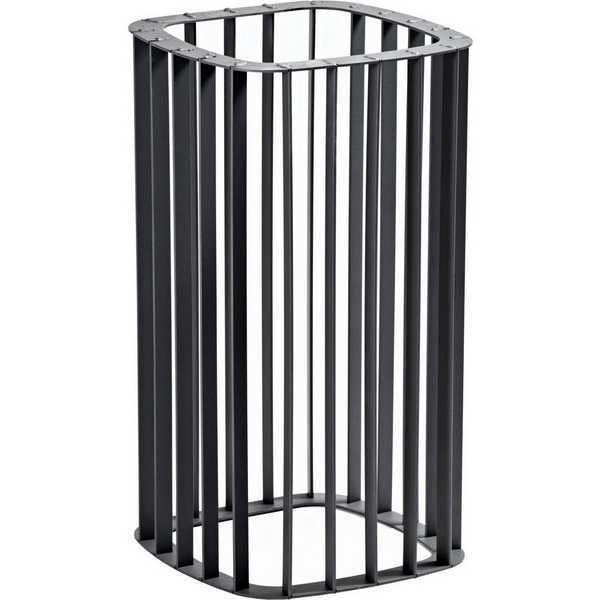

Чаще всего для дымоходных труб нестандартной формы сетка для печки в баню изготавливается индивидуально, под заказ или своими руками. Кроме того, нужно будет предусмотреть дополнительное крепление, так как прочности дымохода будет явно недостаточно, чтобы удержать контейнер с камнями весом в 20-40 кг.

Для узкой и высокой парилки сетка для камней на дымоход выполняется вытянутой, как свеча. Такая конструкция более безопасна в тесном пространстве бани.

Насадки для камня изготавливают с перфорированными стенками, в виде прямоугольных и круглых контейнеров.

Иногда емкость для камня оформляют в виде фигурной конструкции с коваными прутьями. Для чугунных печей допускается установка сеток объемом не более 35 л, для стальных конструкций – не более 25 л.

Что дает сетка для камней на банную печь

Конструктивно приспособление выглядит достаточно просто и незатейливо. Обычно сетка для камней на печь представляет собой сваренный из металла проволочный или арматурный каркас цилиндрической формы, одетый на дымовую трубу и заполненный каменистой насыпкой подходящего размера.

Установка сетки для камней на трубу в баню позволяет решить одновременно несколько проблем:

• Снизить интенсивность нагрева верхних слоев в парильном отделении бани. Все, кому приходилось париться с печкой, у которой дымоход оставался без чехла и без сетки для камней, знают, насколько обжигающим может быть раскаленный металл трубы;
• Перераспределить нагрев в бане. В классическом варианте решетка для камней в баню устанавливается на металлический корпус печи, что не всегда оправдано. Нижние слои воздуха в парилке остаются холодными, 40-45оС, тогда как притолок разогревается до 80оС;
• При правильном обустройстве сетка на трубу для камней отлично выполняет функции каменки, зачастую пара получается больше, чем в случае, когда засыпка укладывается на стены топки.

Единственным недостатком является высокое расположение сетчатой коробки на дымоходе. Для высоких людей проблем, как правило, не возникает, для остальных нужно проявлять максимум аккуратности, чтобы не обжечься раскаленным паром.

К сведению! Сетка на дымоходе в этом случае не защищает металл трубы от окисления или прогорания, поэтому нельзя заменять нержавеющую жаростойкую сталь более дешевой углеродистой, конструкционной.

Сетка каменка на трубе при регулярном ошпаривании засыпки кипятком снижает температуру стенок дымохода, поэтому металл прогорает меньше, чем в случае, когда сталь одета в термоизоляцию.

Решетка с заглушкой для бани

Вы можете купить производственную вентиляционную решетку для бани. Лучшими считаются изделия финского производителя Harvia. Но при желании решетку можно сделать своими руками.

Изготовление решетки с задвижкой для бани

Вентиляционные решетки для бани с задвижкой традиционно изготавливаются из дерева. Заглушки с металлическими ручками категорически запрещено использовать в парилке. В таком случае можно получить ожог, регулируя приток воздуха в нагретом помещении. Оптимальный материал — ольха или липа. Они лучше всего переносят перепад температуры и влажности. Хвойные породы также нежелательно использовать. При нагревании они выделяют смолы, о которые тоже можно обжечься.

При изготовлении решетки придерживаемся такого алгоритма действий:

1. Делаем замеры вентиляционного отверстия и нарезаем четыре рейки для сборки рамы. Рассчитывайте размеры так, чтобы рама с каждой стороны отверстия выступала на несколько сантиметров. Оптимальная толщина реек — 2-3 см.
2. Фрезеруем вдоль рейки по одной стороне углубление в 0,8 см. Шлифуем все детали рамы мелкозернистой бумагой.
3. Одну рейку по высоте полностью срезаем на 0,8 см. Это нужно для свободного движения заглушки.
4. Собираем каркас. В качестве крепежей используем деревянные нагели или оцинкованные гвозди. Выфрезерованные отверстия должны находиться с одной стороны.
5. По высоте рамы вырезаем отдельные элементы решетки, сечением 1*0,5 см или 0,5*0,5 см. Отшлифовываем их.
6. Закрепляем элементы на каркасе с шагом 0,3 см. В качестве крепежей лучше всего использовать оцинкованные саморезы.
7. Из прочного деревянного полотна вырезаем задвижку толщиной 0,5 см по периметру рамы с учетом выфрезерованного участка. Шлифуем поверхность и приделываем деревянную ручку.
8. Между верхней и нижней рейками, в стороне, противоположной от ручки заглушки, прибиваем еще одну рейку толще рамы. Она будет держать задвижку.
9. В отверстие между каркасом и прибитой рейкой вставляем заглушку. Она должна поместиться в выфрезерованные для нее пазы и легко двигаться по ним.
10. По аналогии изготовьте вторую решетку, так как для оборудования вентиляционной системы нам понадобится два таких изделия. Их устанавливают на приточном и выходном отверстии.

Обратите внимание, что всю древесину после шлифовки необходимо пропитать антисептическим составом и антипиреном

Монтаж решетки с заглушкой в бане

Перед монтажом необходимо зафиксировать гофрированную трубу в вытяжном канале, которую обычно продлевают на уровень выше крыши для увеличения тяги. Помните, что воздуховод желательно делать как можно более коротким и прямым. В таком случае эффективность вентиляционной системы будет максимальной. Саму решетку фиксируем в таком порядке:

• Устанавливаем в отверстие конструкцию так, чтобы задвижка беспрепятственно могла ходить по пазу.
• С помощью гидроуровня проверяем ровность положения.
• Фиксируем прочно к стене с помощью оцинкованных саморезов. Шляпки металлических крепежей заглубляем в древесину.

Этим способом устанавливается вентиляционная задвижка как на приточном, так и на выходном отверстии.

Способ укладки камней

Сетка для печи каменки должна заполняться в определенной последовательности. Подготовив камни, их потребуется рассортировать по размеру. Аккуратно укладываем в нижний ряд крупные камни и постепенно заполняем сетку, уменьшая с каждый рядом размер камней. Такая укладка обеспечит равномерный нагрев камня, независимо от удаленности рядов от разогретых стенок печи.

Пример укладки камней

Теперь остается зажечь первую закладку дров в печи и открыть все двери, окна и шиберную заслонку. Камни при пробном запуске выгорая выделяют большое количество дыма, поэтому необходимо обеспечив достаточную вентиляцию, не находится самим в парной. После прожарки камней, можно протопив баню, отправляться в парную и наслаждаться ароматным паром, выплеснув на раскаленные камни в сетке несколько ковшиков с отваром луговых трав.

Изготовление своими руками

Чаще всего вопрос об изготовлении каменки своими руками встает из-за того, что она слишком дорогая. Заводские изделия стоят в несколько раз дороже, чем дымоходная труба. К тому же дымоходные трубы в каждой бане разные, поэтому чем подбирать нужную сетку-каменку в магазине, лучше всего сделать ее самому. Для изготовления сетки для камней необходимы следующие материалы:

• один лист нержавеющей стали, подойдут также его остатки, которые могли остаться после изготовления некоторых приспособлений в парной;
• сетка из нержавеющей проволоки, заметьте, что ячейки не должны быть большими, чтобы камни могли находиться внутри ее и не выпадать;
• несколько полосок из стали, чтобы придать изделию жесткость и красивый вид;
• затяжные алюминиевые заклепки, чтобы закрепить полоски стали к сетке.

Не стоит забывать, что для изготовления любых изделий для бани нельзя использовать оцинкованный материал и железо. При высокой температуре цинк способен выделять ядовитые вещества.

Для закрепления изделия на дымоходе необходимо сделать ушки, которые легко стянуть болтами. С их помощью сетку можно надеть на трубу после монтажа печки.

Стоит учесть, что лучше всего закрывать сеткой с камнями всю часть трубы. Это позволит уменьшить вредное излучение от всех открытых раскаленных частей трубы. Таким образом, в бане микроклимат станет мягче, и парилка будет оставаться теплой длительное время. К тому же срок службы печи только продлится.

Процесс работы легок, и с ней может справиться даже тот человек, у которого нет ни малейшего опыта.
