Можно ли датчики пожарной сигнализации устанавливать под натяжной потолок

Требования к установке

Это пункты, которые применяют, чтобы впоследствии не было проблем и ошибок.

1. Датчик подключают таким образом, чтобы после демонтажа не нарушать работу других.
2. Поверхность, на которую он устанавливается не должна переноситься без использования инструмента. К тому же сам прибор следует повернуть так, чтобы оптический индикатор смотрел в сторону главного входа в помещение.
3. Приемно-контрольный прибор помещают ближе к центральному входу. Если на объекте круглосуточное дежурство, в помещении, где находится охрана устанавливают пульт индикации и управления.
4. В здании, где находится основная система пожарной безопасности, другие локальные системы подключают к ней, чтобы обеспечить подачу сигналов: «Неисправность» или «Пожар».

Как установить извещатели смотрите на этом видео:

Вытяжка в натяжном потолке

В кухнях как правило присутствует вытяжка. И от этого прибора тянутся инженерные конструкции которые часто раздражают хозяев своей неэстетичностью. Однако труба от вытяжки также может быть спрятана в натяжном потолке и мы сейчас расскажем как.

Вместо гофрированных труб, которыми обычно оснащают системы вентиляции, лучше всего использовать специальные пластиковые воздуховоды не круглого, а прямоугольного сечения 55×110 мм. Они способны максимально близко прилегать к базе, что обеспечит возможность минимального опускания уровня каркаса для натяжного потолка.

Будьте внимательны, опять-же, все стыки должны быть загерметизированы тщательно, а проводка проложена заранее, еще до монтажа самого полотна.

Еще одна немаловажная деталь — если трубопровод от вытяжки проходит через другие комнаты и вы хотите объединить через него вентиляционную систему этих помещений, непременно установите диффузоры именно с обратными клапанами, чтобы во все помещения не тянуло отработанный воздух с кухни.

Итак, вы установили воздуховоды от вентиляционных шахт. Теперь необходимо обустроить трубу от вытяжки в поверхности натяжного потолка. Для объединения воздуховода, смонтированного вами с вытяжкой, следует использовать прямоугольный переходник на круглую гофру от самого прибора.

В полотне делают отверстие подходящего диаметра для ее подсоединения, подсоединяют коммуникации, Ну и на последнем этапе — проверяют работу вытяжного оборудования.

Нюансы обустройства вентиляции натяжного потолка

Перед тем как устанавливать все системы необходимо подготовить поверхность. Вообще, по технологии они являются обязательными во время отделочных работ такого типа по технологии. Однако чаще всего их игнорируют, считая, что подвесная конструкция для того и предназначена, чтобы скрыть все огрехи.

Итак, в первую очередь необходимо позаботиться о герметизации любых щелей и стыков. Естественно, это мостики холода, провоцирующие выпадение конденсата. Именно для этого также рекомендуется провести теплоизоляцию. Это актуально для жителей частных домов и последних этажей МКД с неутепленным чердачным пространством.

Далее стоит позаботиться об укреплении конструкции. При наличии механической системы вентиляции крепкая основа под электропроводку очень важна.

И, наконец, последнее — по натяжному потолку очень любят бегать грызуны. Они запросто могут погрызть электропроводку принудительной вентиляции или влезть в воздуховоды и там умереть, создав хозяевам вместо свежего воздуха смрадный

Поэтому важно исключить все варианты попадания грызунов в потолочное пространство

Минусы вентиляционной системы натяжных потолков

Производители натяжных полотен уж очень любят хвалиться степенью растяжения своих полотен в случае подтопления соседями сверху или протекания крыши. Конечно для самих полотен такая ситуация окажется патовой, но по крайней мере, вы спасете ремонт и мебель, если вода не польется вниз, а будет задержана натяжным потолком.

Так вот, установка дополнительных вентиляционных отверстий снижает герметичность конструкции и, соответственно, повышает в этих местах риск протечки.

При обустройстве вентиляции все-таки необходимы точные индивидуальные расчеты, которые выполняются непосредственно на объекте. Поэтому любые инструкции можно считать лишь условным руководством.

Еще один немаловажный момент заключается в проблеме обслуживания воздуховода. Если произойдет какая-то проблема с системой, придется снимать все полотно, чтобы устранить поломку.

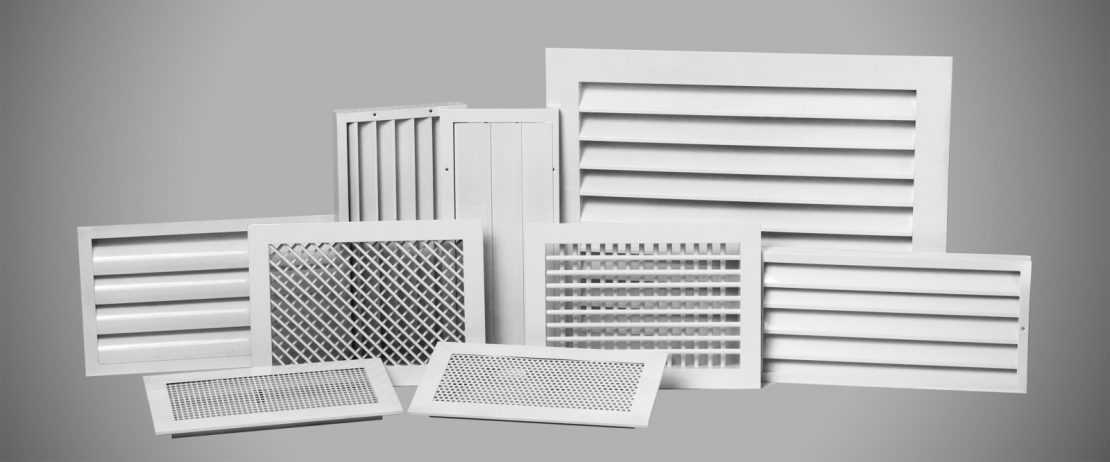

Разновидности вентиляционных решеток

В зависимости от назначения вентиляционные решетки для натяжных потолков делятся на приточные и вытяжные. Обе разновидности укомплектованы жалюзийной системой для регулировки направления потока воздуха.

В зависимости от конструктивных особенностей все решетки подразделяются на следующие виды:

• одно- и двухрядные конструкции;
• инерционные системы.

Наибольшей популярностью пользуются решетки из металла и пластика. Габариты могут быть самыми разными, начиная от 10 см и заканчивая стороной в 1 м. Последняя разновидность чаще используется в общественных и производственных помещениях. В жилых домах обычно применяют конструкции размером 15х30 см по габаритам отверстия вентканала, но в натяжной потолок можно установить более компактную решетку.

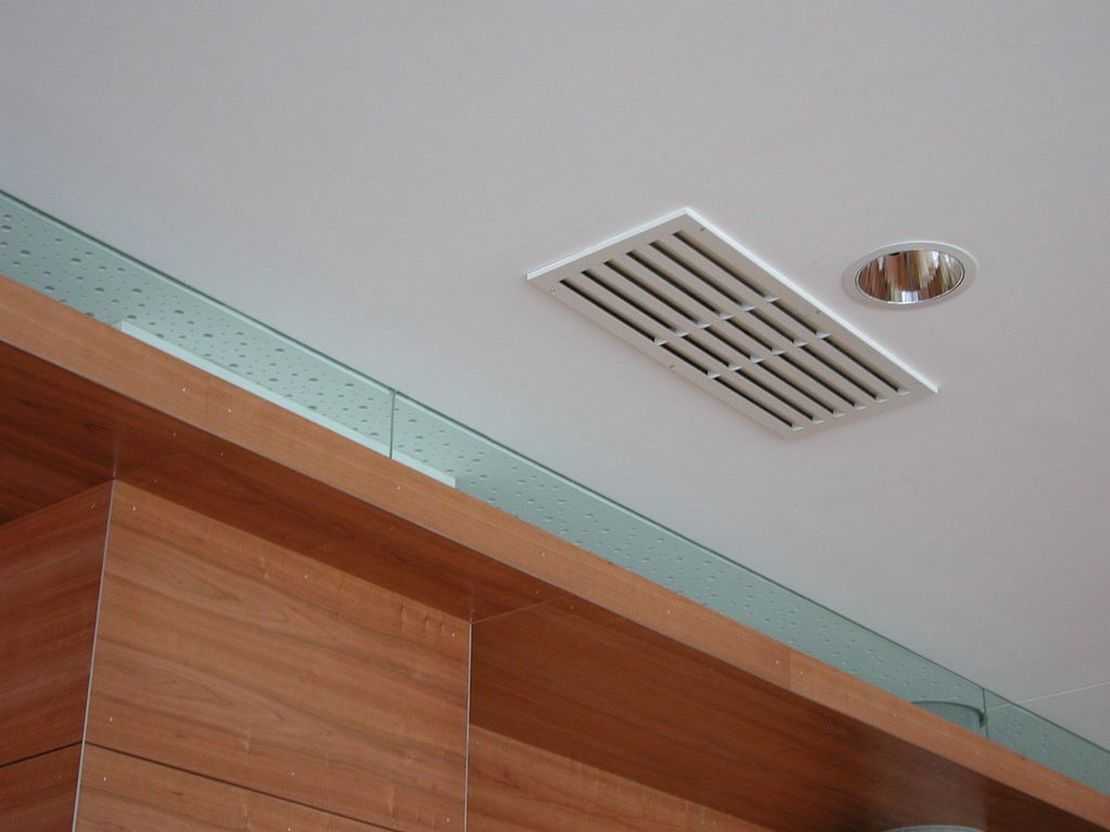

Установка вентиляционной решетки

Если вентканал будет скрыт за натяжным потолком, то до его монтажа нужно проложить воздуховоды. Герметичные каналы крепят к поверхности базового потолка и присоединяют к отверстию вентканала в стене. Для удобства подсоединения в вентиляционный канал вставляют фановую трубу и хорошо заделывают просветы вокруг нее раствором.

Перед монтажом натяжного потолочного покрытия нужно подготовить базу под вентиляционную решетку. Для этого из фанеры или гипсокартона вырезают кусок по форме прибора с большими габаритами. Эту деталь крепят к базовому потолку на регулируемых или перфорированных подвесах

Важно следить, чтобы плоскость базы была в одном уровне с будущим натяжным покрытием. Нужно хорошо обработать края платформы, чтобы она не повредила тонкую натяжную пленку

После установки натяжного покрытия работу ведем в таком порядке:

Аккуратно прощупываем через натяжную поверхность ранее установленную базу.
В этом месте при помощи специального резинового клея приклеиваем защитное пластиковое кольцо, которое тоже стоит выбирать по габаритам и конфигурации прибора

Кольцо клеим по периметру к пленке.
При помощи канцелярского ножа или острых ножниц осторожно прорезаем пленку внутри кольца. Сначала делаем надрез крест-накрест, а потом обрезаем материал по кругу.
В отверстие вставляем решетку

Если есть воздуховод, то подсоединяем конструкцию к нему. При помощи саморезов прикручиваем решетку к базе прямо через поверхность пленки. Чтобы полотно в месте вкручивания самореза не порвалось, усиливаем его специальной накладкой.

Монтаж диффузора в натяжной потолок

Подготовка базы и прокладка воздуховодов выполняются так же, как и при монтаже решетки. Обязательно проверьте герметичность самого воздуховода и мест его соединения с фановой трубой. На подготовительном этапе к базе прокладывают кабели для подключения прибора. Если монтаж выполняется в ванной, то кабели лучше проложить в гофрированной трубе, чтобы защитить провод от влаги и короткого замыкания.

После установки натяжного потолка работу ведем в той же последовательности, что и при установке решетки. Разница заключается в том, что при установке вентилятора его сначала подключают к кабелю электроснабжения и проверяют работоспособность. После этого диффузор соединяют с воздуховодом и крепят его к базе при помощи саморезов.

Разновидности датчиков для потолков

Существует несколько видов датчиков, которые устанавливаются на потолок. Выбор определенной разновидности зависит от площади и назначения помещения, требований к устройству и суммы, которую планируется потратить

Не менее важно выбрать подходящее место для установки каждой разновидности и определиться с общим числом приборов в одном помещении

Чтобы подобрать подходящую разновидность датчика, нужно разбираться в их разновидностях, особенностях и назначении.

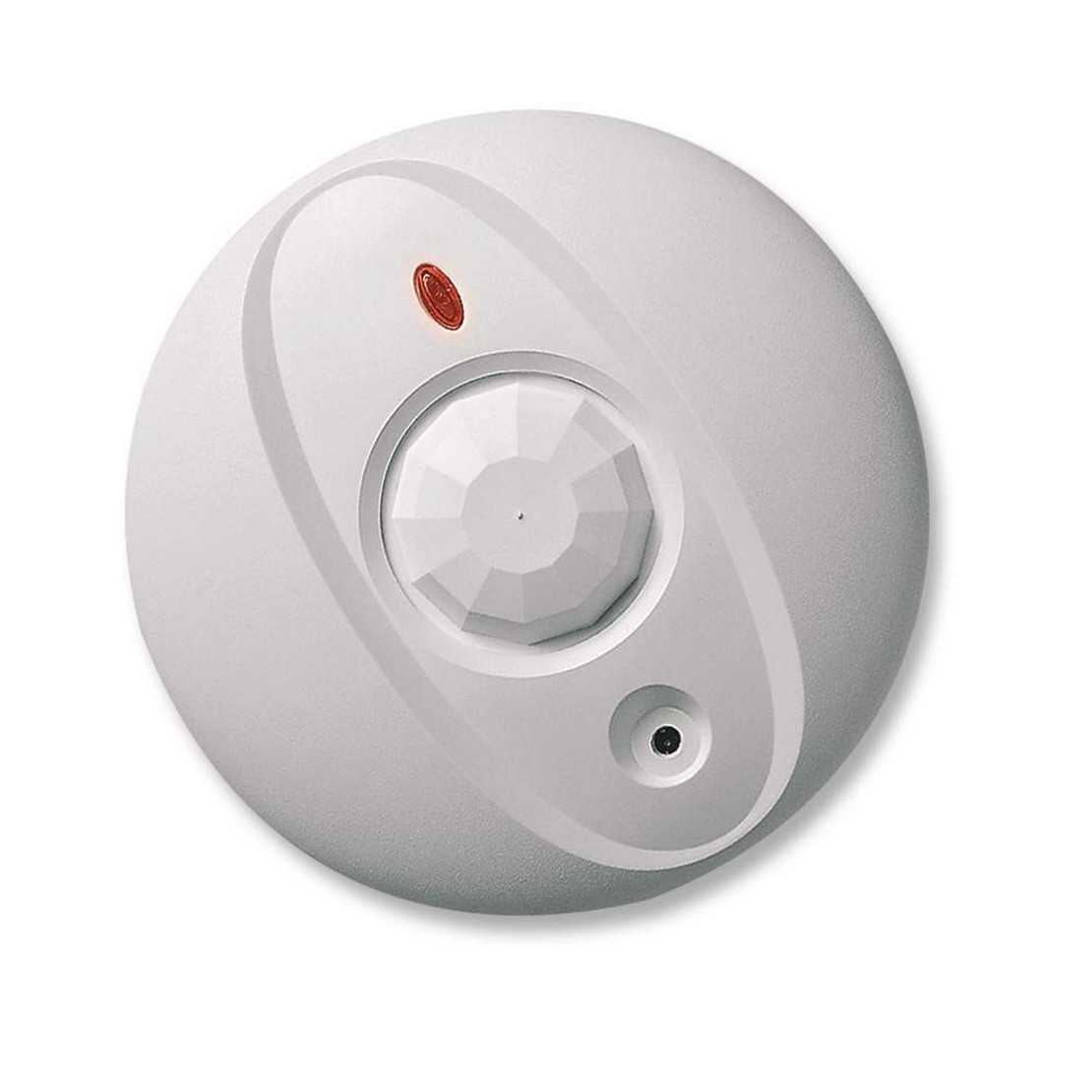

Датчик движения

Зафиксировать перемещение определенного объекта в помещении могут датчики движения. Обычно они устанавливаются в паре с автоматическими системами управления работой осветительных приборов, вместе с охранными сигнализациями или там, где нужно производить учет количества посетителей.

Приборы, реагирующие на движение, могут устанавливаться внутри дома и за его пределами. Радиус действия внешних датчиков достигает 500 м. Агрегаты могут крепиться на стены или потолок. Хороший потолочный датчик должен вращаться на 360 градусов. В зависимости от особенностей питания приборы делятся на проводные и беспроводные. Последние могут похвастаться автономной работой, потому что питаются от солнечных батарей или аккумуляторов.

Противопожарный датчик

Существует несколько разновидностей пожарных извещателей за подвесным потолком. Все они реагируют на разные среды. Некоторые агрегаты срабатывают при появлении в помещении задымления, другие чувствительны к теплу или открытому пламени.

Выделяют следующие виды противопожарных датчиков:

1. В зависимости от зоны обслуживания бывают извещатели точечного и линейного типа. Первая разновидность способна реагировать на перепады температуры в одной определенной зоне, а вторые оценивают параметры температуры во всем помещении. Если производится установка пожарных извещателей за подвесным потолком в торговом, производственном или общественном здании, то обычно выбирают линейные извещатели, потому что они дают определенные преимущества на большой площади.
2. В зависимости от особенностей питания выделяют проводные и автономные агрегаты. Проводные приборы подключаются к адресным системам с целью идентификации каждого датчика. В отличие от них автономные извещатели не требуют подключения к единой системе, потому что укомплектованы аккумулятором и оповещателем. Зато проверить, насколько исправно работает автономный агрегат, намного сложнее, чем следить за исправностью проводного датчика.

В небольшой по площади комнате допустима установка противопожарного датчика на потолок на батарейках. Вместо них можно использовать устройства пожарной безопасности, которые монтируются в двух разных точках. По сути, это два разных извещателя, объединенные в одном корпусе. Они устанавливаются на расстоянии 60-80 см друг от друга на специальном штоке. Эти приборы могут одновременно контролировать температуру в помещении и за подвесным потолком.

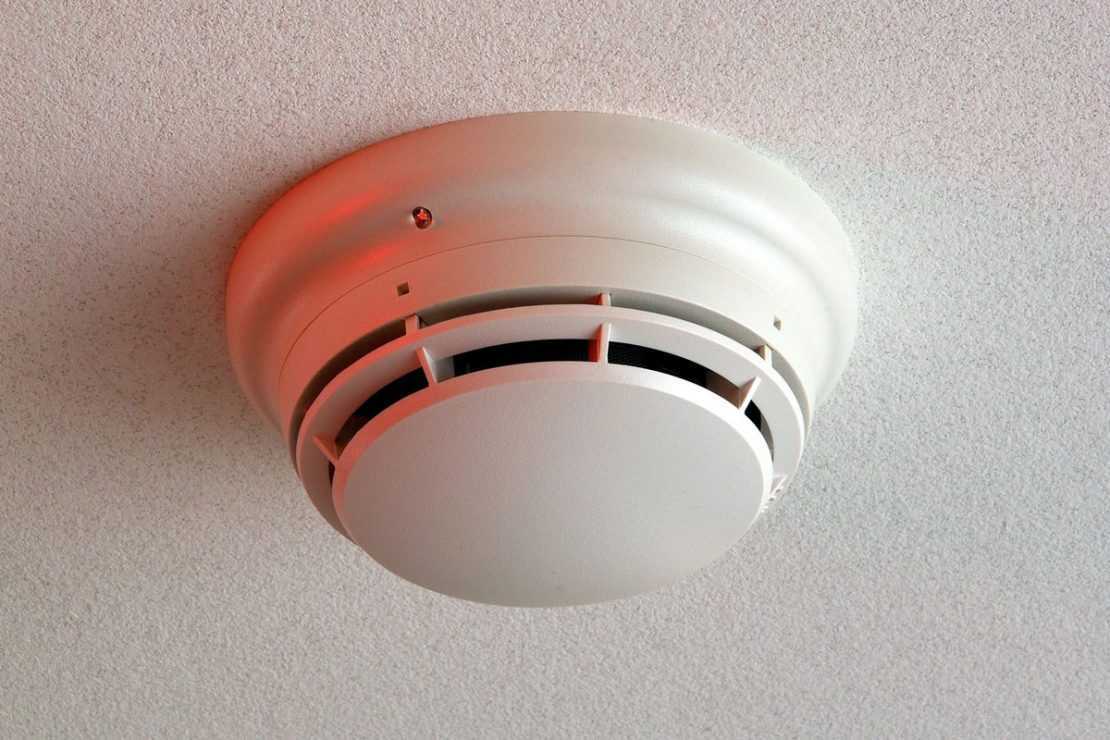

Датчики дыма

Если важно контролировать задымленность помещения или отделка выполнена из легко воспламеняющихся материалов, то устанавливаются дымовые извещатели за подвесным потолком. Обычно они монтируются в помещениях торгового, офисного и общественного назначения

Конструкция совершенно не портит интерьер, потому что устанавливается в подвесном потолке.

Существует несколько разновидностей дымовых датчиков:

Приборы точечного и линейного типа отличаются друг от друга зоной обслуживания. Линейные агрегаты применяются на больших площадях

Извещатели точечного типа нужны там, где важно выявить задымление в конкретной небольшой зоне. Цена линейных приборов выше, однако с ними можно существенно сэкономить, ведь при монтаже в большом помещении понадобится намного меньше приборов.

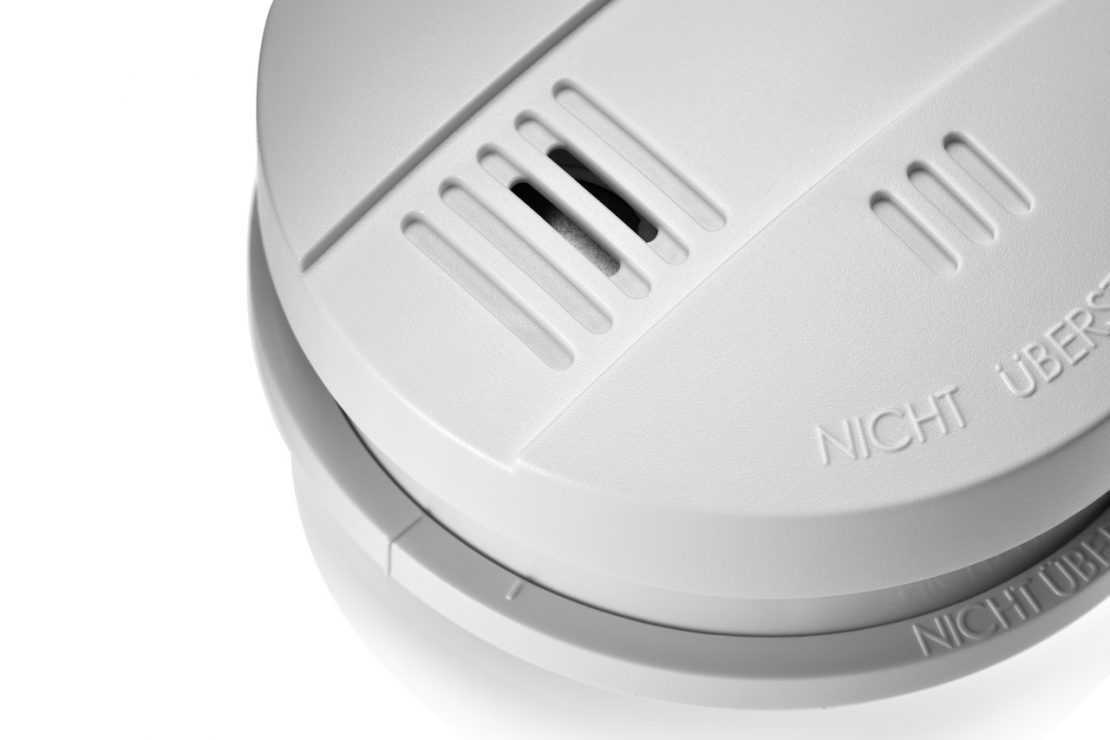

Дымовые датчики тоже бывают проводного и беспроводного типа

Последняя разновидность укомплектовывается аккумулятором. Проводные извещатели подключаются к электрической сети. Преимущество агрегатов беспроводного типа очевидно – они работают независимо от наличия напряжения в сети.

Как это выглядит

Всё будет зависеть от того, какой тип вентиляции вы используете у себя дома:

• естественная;
• искусственная.

Их главное различие заключается в том, что первый тип осуществляется естественным способом по законам физики. Второй же вариант, независимо от природных процессов, происходит при помощи электромотора.

В случае маскировки естественной вентиляции можно ограничиться небольшими аккуратными решётками, которые сойдут за элемент декора. Их задача состоит в том, чтобы перекрыть собой проём. Они не выделяются на фоне всего пространства.

В том случае, когда в помещении присутствует система принудительной циркуляции воздуха, скрыть её становится сложнее. Здесь понадобится специальная конструкция, похожая на те, что используют при монтаже светильников.

Интересно: когда необходимо решить вопрос о циркуляции воздуха в пространстве, которое находится между потолками, можно просто установить решётки, подходящие по форме. Они имеют небольшие размеры, поэтому их не будет видно за деталями интерьера. Изделия помогут предотвратить раздувание или стягивание потолочного покрытия.

Разновидность датчиков

У этих приборов есть различия и разделить их можно по некоторым параметрам. Источники срабатывания датчиков — тепло, дым и огонь.

Отличаются они по характеру обнаружения.

Точечные – это дымовые и тепловые извещатели, которые контролируют ситуацию только в том месте, где они установлены. Используются чаще всего.

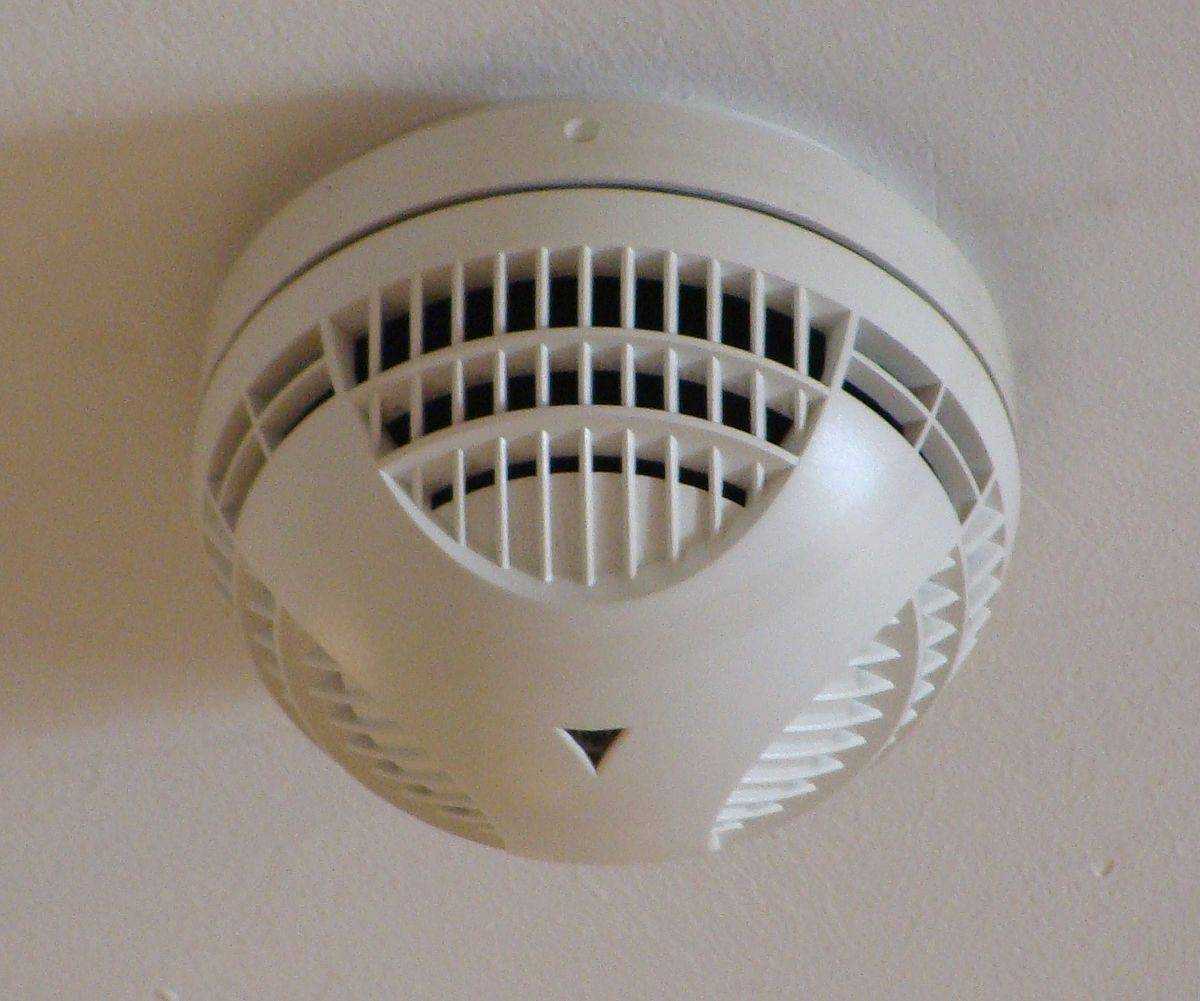

Точечный извещатель

Линейные – это датчики используемые реже, ведут контроль повышения температуры или дыма в частях линейного пространства здания.

Линейный извещатель

Соединяются они с контрольными приборами проводным и беспроводным методами.

Адресные – это система сигнализации, которая отождествляет каждый в отдельности извещатель.

Адресный извещатель

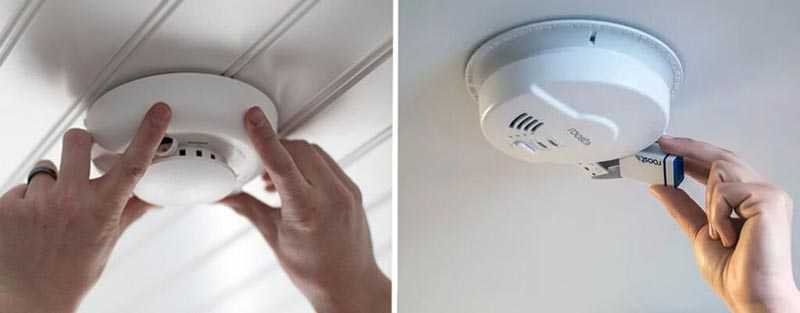

Автономные – это датчики, которые снабжены звуковым оповещателем и встроенным аккумулятором. Подключаться ему к прибору нет необходимости, так как использование в больших зданиях затрудняет проверку действия.

Автономный датчик

На рынке недавно стали известны датчики двухточечные. Что они представляют собой? Это два прибора, находящиеся в одном корпусе, но расположены на расстоянии 80 сантиметров друг от друга. Один датчик контролирует базовый потолок, а второй — подвесной. От отдельных шлейфов идет подключение обеих датчиков к 6-ти контактной базе. Этот вариант упрощает и демонтаж, и монтаж приборов, которые обслуживают пространство, находящееся между потолками.

Рассчитываем необходимое количество датчиков для потолка

Чтобы система пожаробезопасности в вашем помещении была максимально эффективной, необходимо правильно рассчитать количество пожарных сигнализаторов для каждой комнаты.

Количество датчиков разных типов:

1. Так как адресные извещатели наиболее часто грешат включением ложной сигнализации, они могут быть установлены, в количестве 2-х штук, если они не связанны с системой автоматического тушения огня, и если в случае ложного реагирования не нанесут вреда находящимся в здании людям.
2. Аналоговые извещатели устанавливаются в количестве 3-х штук, если они подключаются шлейфы с двумя обособленными порогами срабатывания.
3. Четыре аналоговых извещателей понадобятся, когда они подключены к двум шлейфам с одним общим порогом срабатывания.

Устанавливайте пожарные сигнализаторы согласно требованиям, если вы пожадничаете, и приобретете меньше устройств, чем положено, это может стоить жизни людям, находящимся в здании.

Размещение датчиков

Необходимо четыре извещателя, если они подключены попарно к разным шлейфам, имеющим один порог.

Два прибора, если подключение происходило по схеме, которая требует последовательного срабатывания не менее чем двух приборов и с гарантией замены при необходимости.

Два датчика, если они имели подключение к схеме, когда срабатывает один прибор.

Из этого следует вывод, что нормы таковы: за потолочной конструкцией в обязательном порядке монтируются два датчика, если они по типу адресные. Такое же количество требуется, если приборы аналоговые.

Если они аналоговые, но подключение идет от двух электрических цепей контрольных приборов, которые имеют один порог срабатывания.

Разрешается установка в комнате одного датчика адресного типа, если система сигнализации не управляет пожаротушением и гарантирует отсутствие ложного срабатывания.

Схема монтажа датчиков

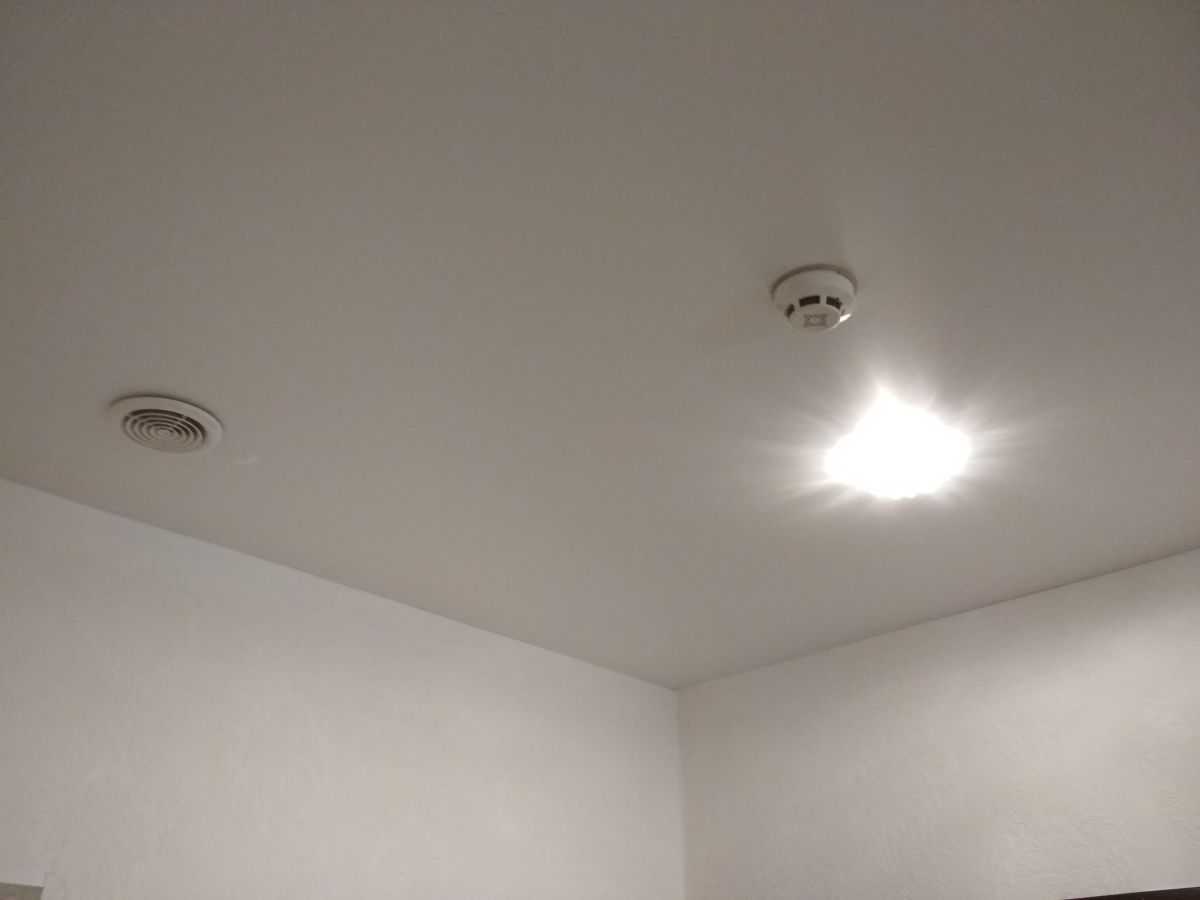

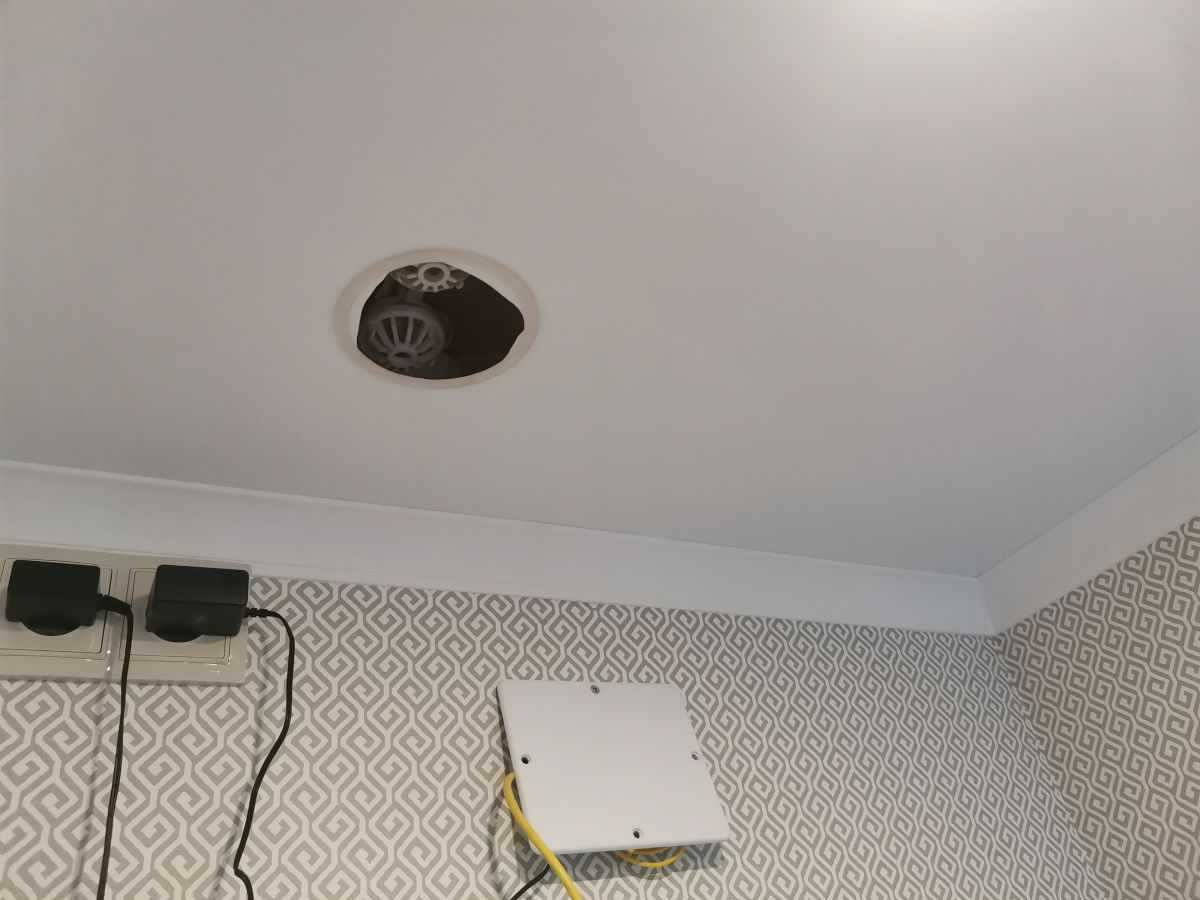

Натяжные потолки и датчики сигнализации

Вместе с натяжным потолком, помимо различных светильников, устанавливают элементы сигнализации и датчики. Прежде чем установить сигнализацию, необходимо правильно ее подобрать. Натяжные потолки и датчики устанавливают одновременно.

Разновидности датчиков

Датчики бывают:

• тепловые (реагируют на повышение температуры воздуха),
• детекторы дыма (в настоящее время они являются самыми популярными, их делят на точечные и линейные),
• комбинированные (сочетание теплового с дымовым),
• детекторы пламени (в основном применяют для производственных помещений).

Прежде чем устанавливать натяжные потолки и пожарные датчики, необходимо выяснить, какой вид извещателя подходит для вашего помещения.

Как установить датчики?

Порядок установки

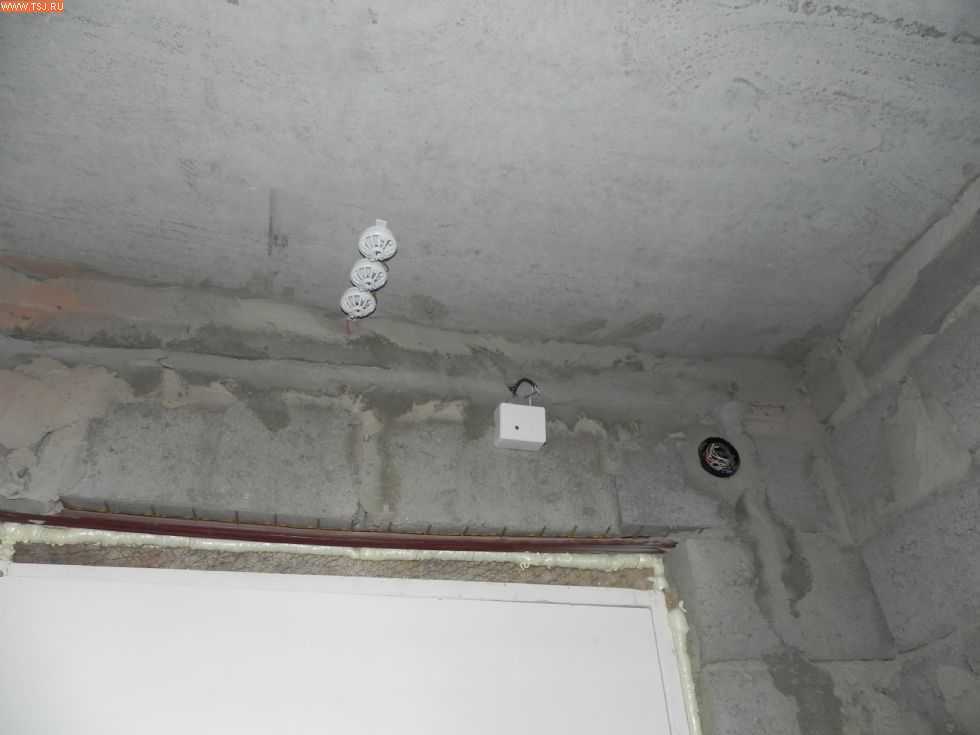

Установка противопожарной сигнализации начинается с закрепления основной конструкции к потолку. Для этого используют плоскую платформу из пластика или фанеры. К ней прикручивают гибкие, металлические подвесы. Этими подвесами платформа крепится к бетонному основанию. Ее выравнивают по уровню с натяжной конструкцией и выводят провода вниз. Затем натягивают полотно и прорезают в нем нужное отверстие для будущего датчика. Подключают сигнальное устройство и закрепляют на место.

Количество извещателей напрямую зависит от площади помещения, и какое пространство сможет охватить для контроля один элемент сигнализации.

Стоит обратить внимание на то, что само местоположение пожарной сигнализации в документах не указанно, в них прописано только расстояние от углов до перегородок помещения. Лучше всего установить в местах, где будет самая большая площадь захвата помещения

Какие проблемы возникают при установке и как их решить?

Чтобы вероятность возгорания уменьшилась, можно воспользоваться европейским опытом. Суть его такова: автономный датчик содержит в себе функцию детектора возгорания и функцию оповещения. Установить его можно, однако в России существует ряд проблем по установке автономного устройства. Батарейки хватает на маленький срок. Возникают трудности с ее заменой. Как ее поменять? Естественно самому проблему можно решить. Надо аккуратно открутить датчик от платформы, не задев натяжного потолка и заменить батарейку. Но если прибор будет установлен за полотном, то придется обратиться к помощи специалиста для частичного демонтажа полотна.

Приобретая прибор, можно «наткнутся» на некачественный товар. Чтобы этого избежать, покупать прибор следует только у проверенных производителей, которые на рынке не один год. Чтобы натяжные потолки и датчики сигнализации были установлены качественно и прослужили долгий срок, работу необходимо доверить проверенным специалистам со стажем, которые не раз устанавливали извещатели в помещениях.

Они правильно рассчитают схему расположения элементов сигнализации. При качественно выполненной работе, сигнализация сработает при возникновении малейшей опасности.

Эффективность установленной противопожарной сигнализации зависит от правильного расположения и качества прибора.

Если выбрать проверенный и надежный датчик, который вмонтирует профессионал, то опасаться будет не чего.

Алгоритмы принятия решения о пожаре

В СП 484.1311500.2020 определено три алгоритма принятия решения о возникновении пожара в зоне контроля пожарной сигнализации: А, В или С (п.п. 6.4.1 – 6.4.5). Для разных частей (помещений) объекта допускается использовать разные алгоритмы.

Алгоритм А – формирование сигнала «Пожар» при срабатывании одного пожарного извещателя автоматического или ручного без перезапроса.

Алгоритм В – при срабатывании одного автоматического пожарного извещателя после перезапроса не более, чем через 60 с или после срабатывания другого извещателя в той же зоне в течении 60 с от первой сработки первого извещателя.

Алгоритм С — формирование сигнала «Пожар» при срабатывании одного автоматического извещателя и другого автоматического извещателя в той же или в другой зоне, расположенной в этом помещении без ограничения по времени. При наличии от одного или нескольких неисправных адресных извещателей в помещении допускается формировать сигнал «Пожар» при срабатывании одного адресного извещателя. В случае безадресных извещателей, включенных в разные, но взаимозависимые линии связи одной зоны, при наличии неисправности одной линии связи или нескольких из них допускается формировать сигнал «Пожар» при срабатывании одного безадресного автоматического извещателя. Выбор конкретного алгоритма возлагается на проектную организацию при условии формирования сигналов управления СОУЭ 4-5 типов и АУПТ только по алгоритму С.

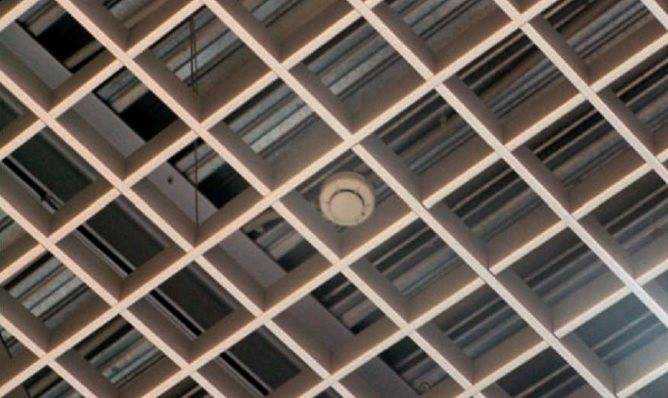

Принципы установки пожарных извещателей на подвесном потолке

Пожарная безопасность — важный пункт в процессе монтажа подвесной конструкции, а значит, установка пожарных извещателей на подвесном потолке должна быть проведена по всем правилам с использованием наиболее уместных датчиков с расчетом их правильного количества.

Разновидности извещателей: особенности каждого из видов

Датчики, они же извещатели разделяют на несколько видов в зависимости от реакции на пожар. Какой из них выбрать — это зависит от типа помещения, бюджета, требований в отношении пожарной безопасности. Срабатывают датчики при появлении дыма, огня или резкого повышения температуры.

Выделяют несколько основных видов:

1. Линейные инфракрасные — одна из самых дорогих моделей, ответственных за целую линию в помещении. Требуются в минимальном количестве, просто монтируются, подходят для монтажа в небольших комнатах.
2. Точечные — реагируют на дым или температуру, отвечают лишь за то участок комнаты, где установлены. Подходят для монтажа в местах общего пользования. Стоят недорого, просто монтируются в разные варианты подвесных систем.
3. Автономные — работают от индивидуального аккумулятора, не требуют подключения к электросети, дополнительно оснащены звуковым оповещателем, подходят для небольших комнат.
4. Адресные — конструкции, реагирующие только в случае максимально приближенной к ним точки возгорания.
5. Двухточечные — состоят из двух датчиков, помещенных в один корпус, где один контролирует состояние потолка основы, другой — подвесную конструкцию.

Все перечисленные модели достойны выбора, но лишь в случае проверенного качества без брака. Некачественные изделия сомнительного производства в лучшем случае будут давать ложные сигналы, в худшем — подведут, когда помещение действительно окажется в зоне риска.

Какие требования предъявляют к датчикам?

Даже в обычных квартирах и домах, не говоря уже об офисах, кафе, ресторанах и прочих помещениях общего назначения, монтировать извещатели важно, соблюдая основные правила. К ним относят:

• расстояние между основным потолком и подвесной системой должно быть достаточно большим;
• число датчиков должно соответствовать площади потолка для повышения эффективности системы;
• элементы электропроводки должны находиться на расстоянии от 30 см друг от друга в рамках соблюдения правил пожарной безопасности;
• монтаж выполняют согласно специальной документации.

В отдельных случаях монтаж извещателей пожара не обязателен. Обычно отменяют монтаж, когда проводка замаскирована в изолированных стальных трубках, которые не подвержены горению или же если проведена одиночная жила проводки типа НГ с объемом горючих веществ до 1,5 литров на метр.

Как правильно монтировать датчики: алгоритм

Оптимальный вариант для обычного помещения неспециализированного назначения — многоточечные извещатели. Монтаж в межпотолочном пространстве точечного датчика предполагает его удаление на 0,1 метра от стены и в диапазоне от 0,1 до 0,3 метра от перекрытия.

Категорически запрещено размещать оборудование между потолком и стеной. Расстояние от светильника до датчика по прямой не должно быть менее 0,5 метра, кроме того, монтируют прибор таким образом, чтобы вокруг него образовалось пространство в 50 см.

При отсутствии системы вентиляции, извещающее оборудование монтируют за конструкцией в верхней части пространства. Неадресные датчики для подвесных потолков крепят к отдельному шлейфу над основным датчиком в конструкции. Обязательно извещатели комплектуют выносным световым индикатором.

Общее количество приборов в одном шлейфе не должно быть более 20 единиц. После монтажа обязательно подключают датчики для проверки исправности как приборов, так и шлейфа.

Монтируют датчики в несколько этапов:

1. Обозначают места размещения, выполняют разметку, соблюдая шаг.
2. Крепят приборы к несущим элементам каркаса и к бетонному перекрытию в межпотолочном пространстве.

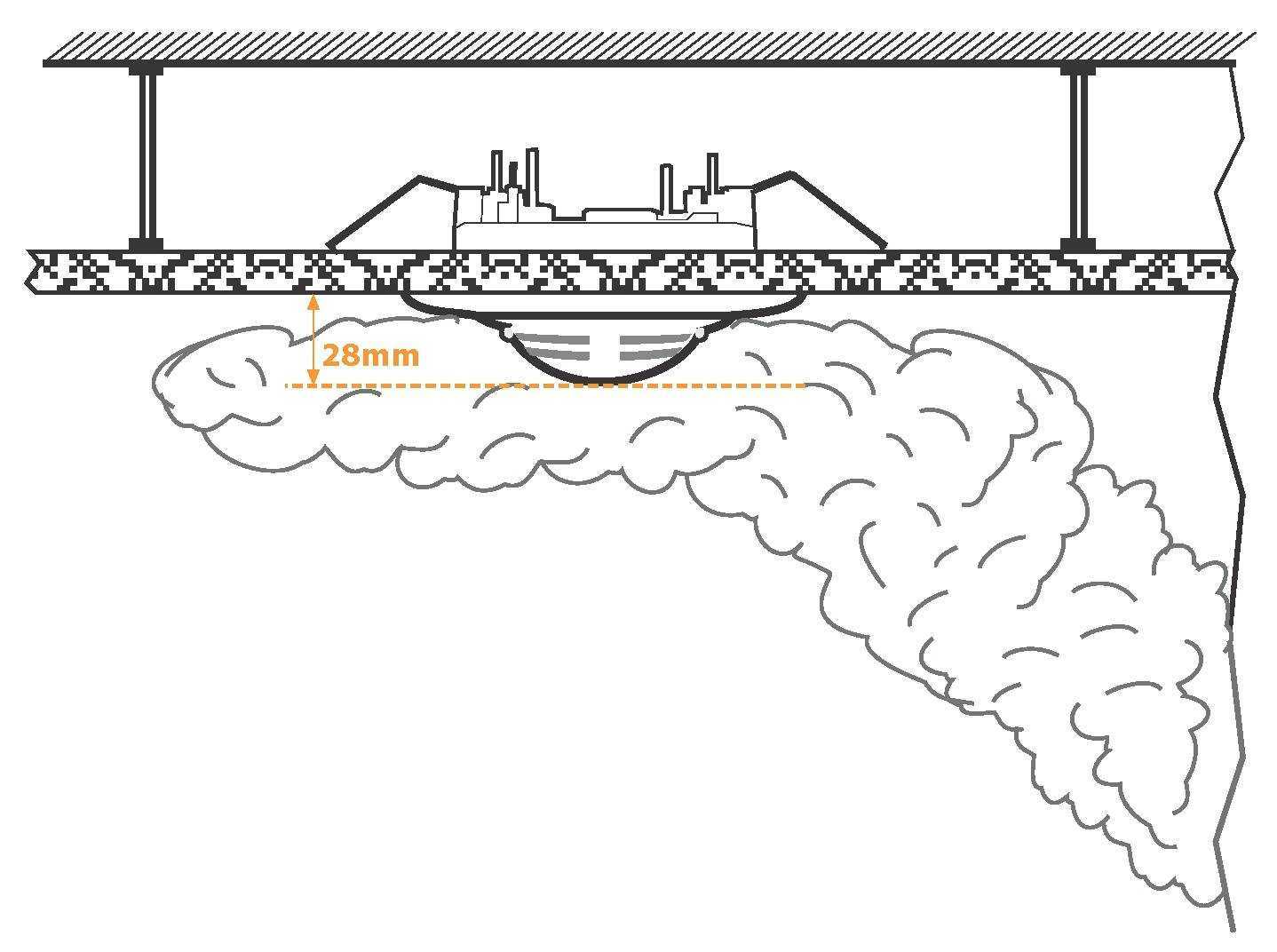

Установка проходит двумя способами: врезным и накладным.

В первом случае результат выходит особенно аккуратным и красивым. В случае с пластиковыми панелями системы именно врезной способ является наиболее подходящим из-за повышенной хрупкости материала.

Подытоживая, остается отметить, что для обычной защиты помещения подойдут все вышеперечисленные варианты датчиков с указанными способами монтажа. Дополнительная защита потребуется локальным участкам. Это могут быть тепловые линейные датчики для контроля работы элементов энергоустановок или кабельной сети, например. В таких случаях извещатели монтируют максимально близко к возможному месту перегрева или возгорания.

А теперь затронем особенности установки пожарных извещателей в квартирах и домах с подвесными и натяжными потолками.

Наиболее современное решение, обеспечивающее наибольшую безопасность — это двухточечные датчики, контролирующие и само жилое помещение, и межпотолочное пространство (в котором могут начать плавиться и даже гореть кабели).

При проектировании подвесного потолка нужно обеспечить достаточный размер пространства между базовым и натяжным (или подвесным) потолками, ведь некоторые типы пожарных извещателей предполагают наличие проводов, ведущих к пульту. Расстояние между проводами от разных устройств должно составлять не менее 30 см, а кабели сделаны из негорючих материалов.

Пожарные датчики обычно крепятся к основному потолку, реже — к навесному, но практически никогда — к навесному, потому что тканевая конструкция может не выдержать. Но при этом датчик должен быть максимально приближен к подвесному потолку, лучше — выведен за его пределы в комнату. Причина простая: чувствительные элементы датчика должны быть открыты.

Если потолок оформлен в виде каскада, фигур и т.п., то лучше будет расположить датчики на наиболее выступающих элементах. Возможно, что это придется учитывать еще на этапе разработки дизайна квартиры, но в настоящее время предлагается много разнообразных извещателей, вполне вписывающихся в современный интерьер. Если установить датчик в нише, то дым до него дойдет слишком поздно.

В крайних случаях допускается размещение пожарных извещателей на стенах под потолком с соблюдением тех же правил, относящихся к типу, виду и количеству датчиков, что и при монтаже их на потолке.

ГУ МЧС России по городу Москве напоминает: в случае обнаружения возгорания звоните по телефонам «101» или «112»!
