Как создается проект электроснабжения квартиры

Процедура согласования

Порядок согласования проекта электроснабжения включает сбор необходимых документов с подписями и печатями нужных инстанций.

Организации, в которых согласовывается электропроект

Где согласовывать проект электроснабжения:

1. Ростехнадзор. Выдача допусков на подключение электроустановок к городским сетям, а также разрешает введение их в эксплуатацию;
2.  Энергосбыт. Осуществляет проверку корректности подключения приборов учета и их работу, дает разрешение на эксплуатацию счетчиков, создает лицевой счет для оплаты электроэнергии;
3. Горсвет. Осуществляет согласование проекта отдельно для наружного освещения объектов, подключаемых к осветительным магистралям;
4. Территориальные организации по управлению сетями. Осуществляют оформление актов по подключению к общим сетям и разграничивают ответственность потребителей.

Важно! Прохождение процедуры согласования через государственные службы занимает достаточно много времени.

При этом согласование сопровождается уплатой отдельных государственных пошлин и за услуги согласования, и контроля.

Однако есть способ избежать долгие походы по инстанциям. Можно обратиться в частную компанию, которая обладает государственной лицензией на согласование проекта.

Необходимые документы

Помимо документов необходимо предоставить комплекс планов и схем электроснабжения:

• При строительстве нового здания необходимо предоставить полноценный проект всего объекта;
• При изменениях в конструкции постройки нужно предоставить отчет и схему изменения отдельных параметров объекта. Если уже имеется новый план электроснабжения с указанием потребителей, то она также должна быть предоставлена;
• План перепланировка подключения и сети без существенного изменения мощностей электроустановок;
• При капремонте помещения старое оборудование может заменяться на новое. Если это сильно влияет на мощность и требует смены схемы подключения, то также требуется согласование проекта.

Также в зависимости от условий согласования проекта, могут потребоваться следующие документы:

• Согласие на подключение, которое получают от органов компании управления сетями;
• Документ, определяющий границы ответственности за снабжение объекта;
• Однолинейная схема от границ подключения до конечных точек;
• Таблица распределения мощностей;
• Пояснительная записка с описанием принципиальной схемы электроснабжения;
• Технические условия, которые выдает сетевая компания;
• Экологические разрешения в случае использования дизельного оборудования, которые выдаются в Ростехнадзоре.

Справка! Труднее всего получить согласование проектов внешнего электроснабжения.

Разработка данного проекта может потребовать дополнительно десятки всевозможных согласований. Согласование придется получить в таких службах как: Водоканал, Ростелеком, Метрополитен, местная служба благоустройства территории, коммунальными предприятиями, ГИББД. Согласование проектов внутреннего электроснабжения проходит проще.

Нормативные документы

В ходе разработки однолинейных схем необходимо учитывать, что используемые условные обозначения должны соответствовать следующим нормативным документам:

• провода, контакты, структуризация цепей (ГОСТ 2.709-89);
• элементы коммутации (ГОСТ 2.755-87);
• условные графические обозначения для элементов электросхем (розетки, светильники, УЗО и т.д. — ГОСТ 2.721-74).

Отдельно стоит отметить, что буквенные обозначения для элементов однолинейных электрических схем также стандартизированы и определены в ГОСТ 2.710-81.

Несмотря на достаточно обширный набор стандартизирующей документации, по некоторым видам УГО иногда возникают разногласия. Одной из причин подобных нестыковок является отсутствие тех или иных обозначений в программах для разработки электросхем.

Для рядового разработчика электропроекта данный факт может стать причиной отказа на этапе согласования, в виду чего разработку электротехнической документации рекомендуется поручать лицензированным организациям, знакомым с особенностями технического контроля при согласовании в Энергосбыте и Ростехнадзоре.

В чем суть согласований электропроекта

Электричество является одним из наиболее опасных видов энергии. Небрежное отношение к электроустройствам, нарушение правил монтажа, подключения и эксплуатации систем электроснабжения может повлечь аварийное отключение, ущерб имуществу, вред здоровью и жизни человека

Не менее важно соблюдать правила проектирования систем энергоснабжения:

в проекте учитываются допустимые мощности и нагрузки, которые может выдержать общее распределительное и аварийное оборудование объекта;

проектировщик предусматривает схему прокладки кабелей и проводов по всем помещениям, места размещения потребляющих устройств и приборов учета;

в проектной и рабочей документации разрабатываются меры безопасности для выполнения работ, для изоляции источников тока от несанкционированного доступа.

Исходный электропроект разрабатывается для нового объекта. Впоследствии заказать электропроект можно при полном изменении схемы энергоснабжения, увеличении нагрузок и установке мощного оборудования, подключения новых потребителей и прокладке дополнительных сетей.

Нормативные акты

Чтобы успешно пройти согласования в государственных и муниципальных ведомствах, электропроект должен соответствовать множеству нормативных актов. В частности, общими руководящими документами для любых видов проектирования является Федеральный закон № 384-ФЗ “О безопасности зданий и сооружений”, Градостроительный кодекс РФ. Непосредственно для проектирования и согласования электропроектов применяется:

• Федеральный закон № 123-ФЗ Регламент пожарной безопасности ();
• СП 52.13330.2016 Естественное и искусственное освещение ();
• ГОСТ 21.607-214 Правила выполнения рабочей документации наружного электроосвещения ();
• ГОСТ Р 54350-2015 Проборы осветительные ();
• ГОСТ Р 54815-2100 Лампы светодиодные со встроенными устройствами управления ();
• СП 31-110-2003 Проектирование и монтаж электроустановок ().

Это далеко не полный список руководящих актов, которые нужно учесть при проектировании и согласованиях. Точный список документов зависит от вида объекта, показателей электрооборудования, особенностей подключения.

Простым языком

Как и любой другой проект, комплект документации на электроснабжение содержит определенные решения, их описание и обоснование. Даже при наличии опыта работы с электричеством и электроустановками нельзя просчитать, как скажется изменение схемы, присоединение новых потребителей или оборудования на общие сети. В проекте решаются следующие вопросы:

Структура квартирной электросети

С точки зрения электротехнического проектирования, квартира — достаточно сложный объект, обладающий обширным списком разноплановых свойств. Поэтому первая задача, которую решает проектировщик – определение топологии внутренней сети.

В общем случае разводка электропроводки может быть трёх типов:

• через распределительные коробки (для двухкомнатных, трёхкомнатных и т.д.);
• от отдельных автоматов в распределительном щите (для однокомнатных квартир);
• смешанный вариант («шлейф»).

Чаще всего в квартирах используется первый вариант, в котором разные ветви цепи коммутируются через распределительные коробки.

Схема с распределительными коробками

Выбор конкретной топологии сети зависит от разных факторов, но в любом случае следует учитывать затраты на провод и штробление стен.

Схема — шлейф

Кроме топологического деления, в типовых проектах используется разделение на группы по функциональному признаку:

• освещение;
• розетки общей группы;
• силовые розетки для мощных электроприборов;
• электросеть для подключения электрооборудования в ванной комнате;
• кухонная подсеть.

Схема электропроводки для кухни Отметим, что распределение по функциональному признаку делается по следующим причинам:

• для повышения надёжности всей сети (короткое замыкание в подсети не обесточивает всю сеть);
• для более точной настройки систем защиты (разная чувствительность УЗО);
• для создания возможности использовать менее мощные провода.

Согласование проекта электроснабжения: порядок и этапы

Насколько бы грамотно и профессионально ни была составлена проектная документация на строительство электроустановки, проект электроснабжения, как таковой, еще не является разрешительным документом на организацию новой энергосистемы. В соответствии с требованиями современного законодательства таким разрешением будет являться факт успешного согласования электропроекта, а также его освидетельствования в соответствующих инстанциях.

Настоящая статья полностью посвящена вопросам согласования. Из нее вы узнаете – в какие организации предстоит обратиться человеку, выполняющему согласование проекта электроснабжения, а также в какой последовательности это самое согласование будет происходить.

Согласование мощности

Самым сложным в процедуре согласования является этап утверждения электрической мощности, которая будет выделена на объект в процессе его присоединения к внешней системе энергоснабжения. Связано это с тем, что в случае присоединения к электрическим сетям нового энергопринимающего оборудования, электрической мощности, которой располагают ближайшие трансформаторные подстанции, может попросту не хватить для удовлетворения потребностей нового объекта. Нехватка электрической мощности, возникающая по причине ограниченности ресурсов местной электросетевой организации – это довольно распространенная проблема, с которой сталкиваются и физические лица и владельцы коммерческих объектов.

Представленная ситуация вовсе не говорит о том, что подключение электричества к участку выполнено быть не может. Однако определенные проблемы для заказчика она все же создает. Так, по закону, электросетевые организации обязаны подключать к электрическим сетям все электроустановки (новые, а также вновь вводимые в эксплуатацию), потребляемая мощность которых не превышает 15-ти кВт. И для того чтобы в процессе присоединения в условиях недостатка энергетических ресурсов у собственника присоединяемого объекта была возможность отстоять свои права, ему рекомендовано еще до начала согласования прибегнуть к помощи сторонних специализированных организаций. Такой организацией может быть любая компания, оказывающая своим клиентам содействие в вопросах присоединения, электрификации и согласования проектной документации.

Организации, с которыми требуется согласовывать электропроект

Итак, первой организацией, куда придется обратиться владельцу объекта, уже успевшему выполнить проектирование электрических сетей, является электросетевая компания. Речь идет о компании, которая будет отвечать за обеспечение нового объекта электроэнергией (в бесперебойном режиме и в достаточном объеме). Затем проектная документация должна быть согласована в местном комитете по землепользованию. Причем необходимые разрешения собственник обособленного объекта должен будет получить не только у землеустроителей, но и у представителей соседних участков. То есть у собственников территории, по которой проходят или будут проходить подводящие линии, использование которых предусматривает проект электрики, а строительство – технические условия на подключения объекта к электрическим сетям.

В некоторых случаях согласовывать содержимое проектной документации собственнику объекта приходится местном представительства Энергонадзора. В настоящее время представители объектов, располагающих небольшой электрической мощностью, от подобных согласований освобождены.

Для того чтобы собственник электрифицируемого объекта смог как можно быстрее получить конечный результат – согласовать проект и построить электроснабжение дома с последующим запуском объекта в эксплуатацию, ему целесообразно прибегнуть к помощи сторонних организаций. Речь идет о компаниях, которые оказывают комплексные услуги в данной области и о которых мы упоминали выше.

Исходные данные для проектирования

Не вдаваясь в ненужные для заказчика технические подробности, весь процесс от принятия решения о подключение до получения готового проекта состоит из двух основных частей:

• Технические условия (ТУ);
• Техническое задание (ТЗ).

Технические условия

Схема расположения электрооборудования

Получение ТУ – первый шаг к готовому проекту. Технические условия выдаются энергоснабжающей организацией по письменному заявлению. В них подробно рассказывается, что можно делать в рамках СНиП и другой нормативной документации. Для получения техусловий ответственный за распределение энергоресурсов орган предоставляется ряд документов:

1. Схема расположения электрооборудования. На ней в общих чертах показывается расстановка бытовой техники, предполагаемой для установки в частном доме.
2. Линейная схема электроснабжения. Предоставляется только для домов с мощность потребления больше 35 кВт.
3. Трехлинейная схема. Выполняется для сетей 380В.
4. Список энергоустановок с описание их мощности.
5. Документы, подтверждающие право собственности на дом.

Исключение и послабление есть у физических лиц, оформляющих подключение мощностью меньше 15 кВт. Им достаточно обратиться в энергоснабжающую организация с паспортом и списком бытовых электрических приборов, в котором указанна их суммарная потребляемая мощность.

В практике встречаются случаи, когда в разрешение на подключение было отказано по причине завышения требуемой мощности. За этим надо внимательно следить.

Техническое задание

На основании технических условий можно составить техзадание. Оно будет основанием для проектирования. ТЗ может составляться тремя способами:

1. Подрядная организация со слов заказчика составляет техническое задание. Затем оно подписывается заказчиком и отправляется на выполнение.
2. Заказчик самостоятельно составляет ТЗ и в подписанном виде отдает его исполнителю.
3. Участники сделки совместно составляют ТЗ.

Техническое задание на проектирование составляется на основе следующих данных:

• подробного описания всего оборудования, которое планируется установить;
• адреса расположения объекта;
• архитектурных особенностей здания;
• плана дома с описанием функционального предназначения каждой комнаты;
• дизай-проекта. Выполняется, чтобы вписать проектируемую систему энергоснабжения в экстерьер и интерьер.
• индивидуальные пожелания заказчика.

Если техническое задание составлено грамотно и подробно, информации в нём вполне достаточно для проектирования. Электротехнический расчёт будет выполнен правильно.

Процедура подключения

Стандартный рабочий порядок действий:

• заключение договора и получение технических условий в энергоснабжающей организации. Подаётся заявление и список документов, указанных выше, для получения ТУ;
• получение акта ввода, который выдаётся районной электрической сетью. Предшествует установка счётчика, вводно-распределительного устройства и прокладка кабеля от потребителя энергии до ближайшей ЛЭП;
• на основании акта ввода выдаётся «Акт разграничения балансовой принадлежности». Документ разграничивает ответственность за эксплуатацию электрических сетей;
• получение «Акта выполнения ТУ» у энергоснабжающей организации после осмотра счётчика и ВРУ;
• подключению кабеля от источника питания к вводу в дом. Производится только уполномоченным органом. Самостоятельно выполнять работы строго запрещается.

Требования к проекту электроснабжения частного дома

План разводки дачного домика

Перед подготовкой проекта для дачи, например, в первую очередь потребуется получить от «Энергосбыта» ТУ на его разработку. В них прописывается весь перечень вопросов, касающихся обустройства электропроводки. В обязательном порядке включаются следующие пункты:

• План разводки по дачному домику.
• Тип и место установки распределительного щитка.
• Перечень устанавливаемого оборудования, включая счетчик электроэнергии и защитные автоматы.
• Разбивка потребителей на группы и другие вопросы.

В ТУ также оговаривается выделяемая на данный объект мощность (не более 15-ти кВт).

Наличие этого документа позволяет:

• распределить обязанности каждой из сторон по обслуживанию «своего» участка электрической сети;
• иметь четкое представление о том, кто обязан заниматься ремонтом при повреждении питающей линии (силового кабеля, например);
• подсоединять новые объекты к уже имеющимся и действующим электрическим сетям.

Если установить границу ответственности сразу не удается, она выбирается по периметру наружной стены частного домика или занимаемого владельцем участка. При взаимном согласии сторон допускаются другие варианты разграничения.

Порядок согласования проекта энергоснабжения (электроснабжения)

Проект энергоснабжения в зависимости от уровня напряжения (0,4 кВ, 6 кВ, 10 кВ и т.д.) и точки присоединения подлежит (электросетевая компания или другой балансодержатель) согласованию в ряде инстанций. В данной статье мы будем вести разговор о проекте электроснабжения

Это важно отметить, так как помимо электрической энергии существует, к примеру, и тепловая энергия

Основными согласованиями являются:

1. Согласование с землепользователем 2. Согласование в энергосбыте 3. Согласование в электросетевой компании 4. Согласование в энергонадзоре 5. Согласование прохождения трассы с пересекаемыми инженерными коммуникациями

Рассмотрим порядок согласования проекта электроснабжения более подробно. Самой главной частью проекта электроснабжения является разрешительная документация на мощность. Это могут быть технические условия, разрешение на присоединение или акт технологического присоединения к электрическим сетям. Без подтверждения прав на мощность согласование проекта невозможно. Для бытовых потребителей и небольших коммерческих объектов такой бумагой может являться справка о величине выделенной мощности от владельца здания, в котором они расположены (ТСЖ, ДЕЗ, администрация СНТ и т.п.). Результатом согласования является штамп согласования на однолинейной схеме, плане посадки и листе согласований. Проект энергоснабжения подлежит согласованию, если в дальнейшем необходимо получение акта допуска электроустановки в эксплуатацию. Допуск выдается энергонадзором для электроустановок с установленной мощностью свыше 100 кВт. Для электроустановок с мощностью не выше 100 кВт энергосбыт заключает договор сразу после согласования типа приборов учета. Согласование проекта электроснабжения квартиры заключается в обращении в энергосбыт. Тоже самое относится и к большинству небольших нежилых помещений.

1. До обращения в энергосбыт необходимо согласовать проект с землепользователем. Если проект затрагивает несколько участков, то согласование должно быть получено от каждого землепользователя, через землю которого проходит трасса. Обычно землепользователи выдвигают свои технические условия. Пожелания землепользователей обязательно должны быть учтены в проекте энергоснабжения.
2. При обращении в энергосбыт в проекте должны быть заранее предусмотрены приборы учета. Технические условия на счетчики выдает электросетевая компания (ОАО МОЭСК для Москвы и Московской области).
3. Согласование в районе электросетевой компании необходимо в случае присоединения непосредственно к сетям электросетевой компании (ОАО МОЭСК). На однолиненой схеме указываются линии разграничения балансовой ответственности и эксплуатационной ответственности. Также штамп согласования требуется от службы релейной защиты и автоматики для ТП, РП, РТП и т.п. На основании проекта энергоснабжения в дальнейшем составляется акта разграничения.
4. Согласование проекта в энергонадзоре является обязательным для электроустановок с установленной мощность свыше 100 кВт. Согласование можно проводить как на этапе ввода электроустановки в эксплуатацию, так и на более раннем этапе. Энергонадзор берет на согласование только те проекты энергоснабжения, которые прошли предыдущие согласования. Если необходимо согласование в районе и оно не получено, то согласование в энергонадзоре не получить. В энергонадзор по желанию можно подать проект и на меньшую мощность. В ряде случаев арендодатель обязывает арендаторов согласовать проект на арендуемые ими помещения. Для такого согласования в качестве исходно-разрешительной документации на мощность подойдет справка о величине выделяемой мощности. Согласование в энергонадзоре является платным. Стоимость согласования рассчитывается в зависимости от сложности проекта. Методика расчета стоимости разнится в разных управлениях и инспекциях энергонадзора.
5. Если посадка подстанции или трассы кабельных линий затрагивают другие инженерные коммуникации, такие как газ, вода, связь, железная дорога, автомобильная дорога и т.п., то требуется согласование в каждой такой инстанции.

Подводя итоги, можно сказать, что изготовление и согласование проекта энергоснабжения лучше доверить профессионалам, так как процедура согласования проекта сильно зависит от конкретных условий.

Все материалы защищены законом РФ об авторских правах и ГК РФ. Запрещено полное копирование без разрешения администрации ресурса. Разрешено частичное копирование с прямой ссылкой на первоисточник. Автор статьи: коллектив инженеров ОАО «Энергетик ЛТД»

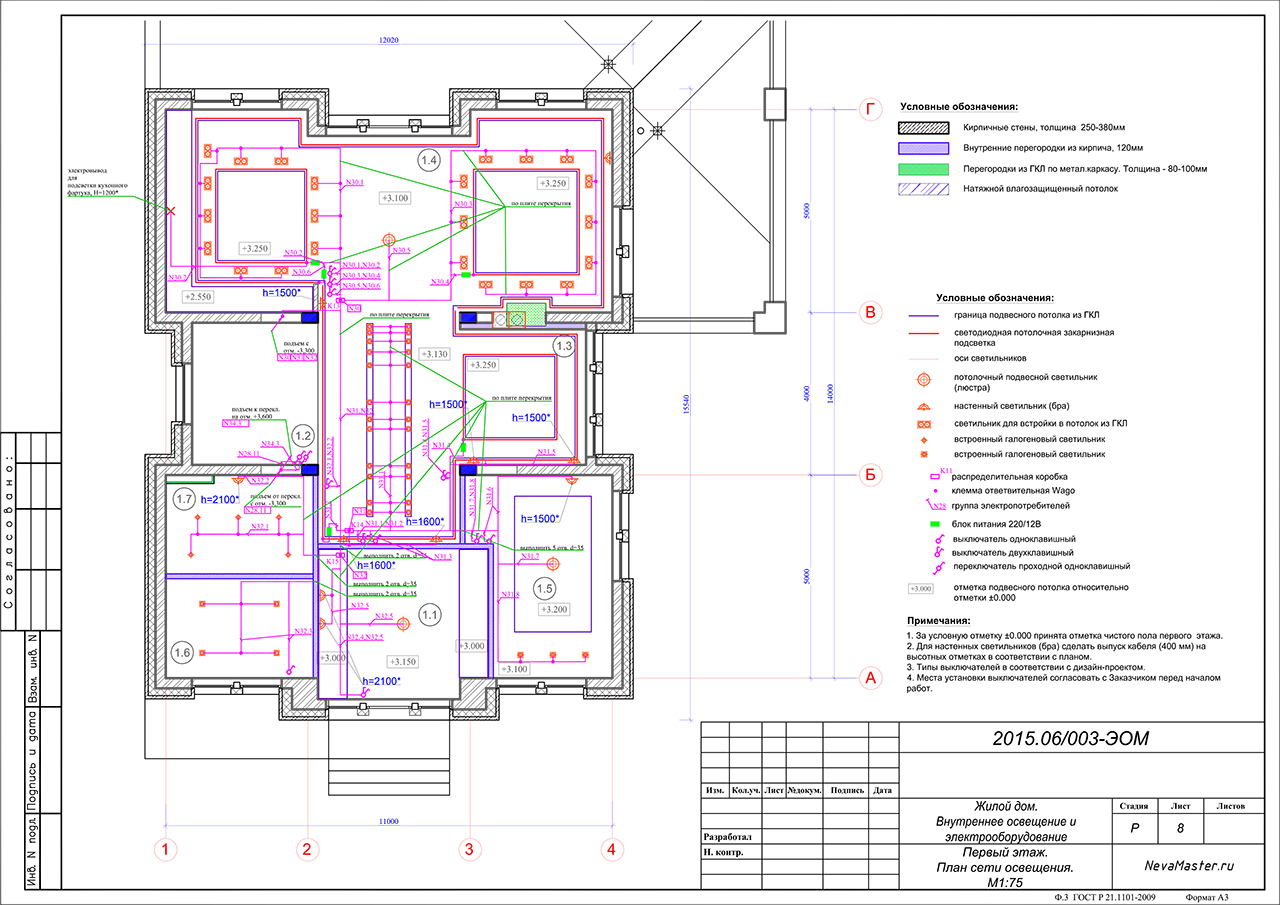

План и схема электропроводки в доме. Зачем они нужны?

Планы электропроводки могут выглядеть по разному. Чаще всего их представляют в виде схемы электрики, нанесенной на планировку:

Чаще всего с проблемой отсутствия плана и схемы электропроводки сталкиваются покупатели жилья в многоэтажных новостройках: квартир, таунхаусов. Что же касается владельцев частных домов, то у них, как правило, есть в наличии такая документация.

Что же делать жильцам многоквартирных домов? Можно обратиться в ЖЭУ, но самый лучший вариант – это когда схема составляется прямо вами или с помощью специалистов.

Чтобы составить схему проводки правильно, нужно иметь определенный багаж знаний, а также хотя бы основы сведений об электротехнике. Если таких знаний или навыков у вас нет, то лучше пригласить специалиста. Электрики смогут в короткие сроки составить подробный план, в котором будут учитываться все особенности вашего дома, квартиры или таунхауса. К тому же профессионалы, при необходимости, смогут заменить старую проводку или имеющуюся неисправность.

Если же вы имеете представление о том, с чем вы столкнетесь при составлении схемы, либо при разработке проекта, а также при выполнении работ в электрической системе, то следует учесть, что существует несколько вариантов соединения электрических цепей.

Вот эти способы:

• Последовательный;
• Параллельный;
• Смешанный.

При последовательном способе прокладка электропроводки в доме или квартире проходит очень просто: каждый элемент цепи будет следовать за предыдущим. Для данного способа характерно отсутствие каких бы то ни было узловых соединений.

В качестве примера такого соединения можно привести елочную гирлянду, где все элементы сосредоточены на одном проводе. Правда, у данного способа разводки есть серьезный минус  – при повреждении одного элемента, цепь отключается полностью.

Параллельный способ подразумевает, что при включении все детали цепи не соединяются между собой, поскольку они соединены в два узла. Главное достоинство этого метода – это продолжение функционирования электропроводки, даже если из строя выйдет один из элементов.

При смешанном способе на одном участке цепи применяются оба типа соединений.

К выбору способа разводки очень важно подойти с большой ответственностью, поскольку от этого будет зависеть то, насколько стабильно будет функционировать подача электроэнергии в помещениях дома. Количество розеток в комнатах определяется в зависимости от пожеланий жильцов

Но нужно помнить, что одной точки доступа к сети будет мало. Подключение телевизора, кондиционера, светильников, зарядных устройств предусматривают как минимум три розетки в каждой комнате, чтобы избежать использования удлинителей и тройников

Количество розеток в комнатах определяется в зависимости от пожеланий жильцов. Но нужно помнить, что одной точки доступа к сети будет мало. Подключение телевизора, кондиционера, светильников, зарядных устройств предусматривают как минимум три розетки в каждой комнате, чтобы избежать использования удлинителей и тройников.

Разводка электрики в доме, прежде всего, должна быть надежной. Так как вопрос комфорта можно скорректировать, а безопасность – нет. Разве что придется производить замену кабеля и фурнитуры, что приведет к дополнительным денежным и временным затратам.

Поэтому в этом вопросе не стоит экономить — лучше использовать только качественное оборудование и нанять профессиональных электриков.

Общие требования. Электроснабжение

7.1.13. Питание электроприемников должно выполняться от сети 380/220 В с системой заземления TN-S или TN-C-S. ¶ При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 В или 3х220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления TN-S или TN-C-S. ¶

7.1.14. Внешнее электроснабжение зданий должно удовлетворять требованиям гл. 1.2. ¶

7.1.15. В спальных корпусах различных учреждений, в школьных и других учебных заведениях и т.п. сооружение встроенных и пристроенных подстанций не допускается. ¶

В жилых зданиях в исключительных случаях допускается размещение встроенных и пристроенных подстанций с использованием сухих трансформаторов по согласованию с органами государственного надзора, при этом в полном объеме должны быть выполнены санитарные требования по ограничению уровня шума и вибрации в соответствии с действующими стандартами. ¶

Устройство и размещение встроенных, пристроенных и отдельно стоящих подстанций должно выполняться в соответствии с требованиями глав разд. 4. ¶

7.1.16. Питание силовых и осветительных электроприемников рекомендуется выполнять от одних и тех же трансформаторов. ¶

7.1.17. Расположение и компоновка трансформаторных подстанций должны предусматривать возможность круглосуточного беспрепятственного доступа в них персонала энергоснабжающей организации. ¶

7.1.18. Питание освещения безопасности и эвакуационного освещения должно выполняться согласно требованиям гл. 6.1 и 6.2, а также СНиП 23-05-95 «Естественное и искусственное освещение». ¶

7.1.19. При наличии в здании лифтов, предназначенных также для транспортирования пожарных подразделений, должно быть обеспечено их питание в соответствии с требованиями гл. 7.8. ¶

7.1.20. Электрические сети зданий должны быть рассчитаны на питание освещения рекламного, витрин, фасадов, иллюминационного, наружного, противопожарных устройств, систем диспетчеризации, локальных телевизионных сетей, световых указателей пожарных гидрантов, знаков безопасности, звонковой и другой сигнализации, огней светового ограждения и др., в соответствии с заданием на проектирование. ¶

7.1.21. При питании однофазных потребителей зданий от многофазной распределительной сети допускается для разных групп однофазных потребителей иметь общие N и РЕ проводники (пятипроводная сеть), проложенные непосредственно от ВРУ, объединение N и РЕ проводников (четырехпроводная сеть с PEN проводником) не допускается. ¶

При питании однофазных потребителей от многофазной питающей сети ответвлениями от воздушных линий, когда PEN проводник воздушной линии является общим для групп однофазных потребителей, питающихся от разных фаз, рекомендуется предусматривать защитное отключение потребителей при превышении напряжения выше допустимого, возникающего из-за несимметрии нагрузки при обрыве PEN проводника. Отключение должно производиться на вводе в здание, например воздействием на независимый расцепитель вводного автоматического выключателя посредством реле максимального напряжения, при этом должны отключаться как фазный (L), так и нулевой рабочий (N) проводники. ¶

При выборе аппаратов и приборов, устанавливаемых на вводе, предпочтение при прочих равных условиях должно отдаваться аппаратам и приборам, сохраняющим работоспособность при превышении напряжения выше допустимого, возникающего из-за несимметрии нагрузки при обрыве PEN или N проводника, при этом их коммутационные и другие рабочие характеристики могут не выполняться. ¶

Во всех случаях в цепях РЕ и PEN проводников запрещается иметь коммутирующие контактные и бесконтактные элементы. ¶

Допускаются соединения, которые могут быть разобраны при помощи инструмента, а также специально предназначенные для этих целей соединители. ¶

Время чтения: 6 минут Нет времени?

В соответствии с «Правилами технической эксплуатации электроустановок потребителей», однолинейная схема электроснабжения − это один из видов исполнительной документации, которая должна быть в наличии у организации и частного лица, эксплуатирующих электросети и оборудование в обязательном порядке. В этой статье редакции HomeMyHome.ru подробно расскажем о том, что представляет собой такая схема, что она должна включать в себя, а также правила её оформления согласно всем нормативным документам.

Однолинейная схема электроснабжения загородного дома

Проблемы и сложности при согласовании электропроекта

Проектирование систем энергоснабжения всегда относится к работам повышенной сложности. При согласованиях могут возникать следующие проблемы:

• незаконные отказы в согласованиях, вызванные коррупционными факторами, некомпетентностью специалистов;
• затягивание сроков согласований, предъявление несущественных претензий и замечаний;
• ненадлежащее состояние здания и помещений, конструкций и других инженерных систем, что скажется на безопасной эксплуатации электрооборудования;
• ограничения по мощности и вариантам подключения, указанные в технических условиях.

Чтобы избежать проблем в ходе согласований, обращайтесь к профессионалам. Наши специалисты имеют опыт сопровождения электропроектов на любые типы зданий.
