Обозначения в эл. схемах
Обозначение УЗО и дифференциального автомата.
На данный момент в ГОСТ нет каких либо рекомендаций относительно условных графических обозначений УЗО и дифференциальных автоматов. Изображения обозначений, которые используют в схемах отличаются друг от друга.
По этому, в данной статье, я хочу дать свои рекомендации и предложить вариант обозначений УЗО и дифференциального автомата, который по моему мнению, будет соответствовать функциональному назначению этих электрических аппаратов.
Функционально УЗО можно определить как быстродействующий выключатель, реагирующий на дифференциальный ток — ток утечки в проводниках, подводящих электроэнергию к защищаемой электроустановке. В качестве датчика дифференциального тока и основного функционального элемента УЗО используется трансформатор тока, который часто называют трансформатором тока нулевой последовательности (что не совсем правильно, но думаю приемлемо).
Из выше сказанного следует что изображение условного обозначения УЗО, должно состоять из обозначения выключателя и трансформатора тока нулевой последовательности, сигнал от которого (ток нулевой последовательности), воздействует на механизм отключения контактной группы аппарата.
Этому требованию подходят следующие обозначения:
Дифференциальный автомат, отличается от УЗО тем, что совмещает в одном электрическом аппарате два устройства, автоматический выключатель и устройство защитного отключения. По этому можно использовать следующее обозначение:
С использование распространенного обозначения автоматического выключателя |
С использованием обозначения автоматического выключателя по ГОСТ 2.755 |
Буквенно-цифровое обозначение УЗО и дифференциальных автоматов, на мой взгляд, можно наносить на схеме следующим образом:
Где Q1 и QF1 обозначают функции выключателя и автоматического выключателя соответственно и порядковый номер аппарата в схеме. Значение дифференциального тока, обозначает функцию устройства защитного отключения
Второй вариант буквенно-цифрового обозначения, который часто применяется: QD1
для УЗО иQFD1 для дифференциального автомата. И хотя согласно ГОСТ 2.710 код буквы D обозначает схемы интегральные, более подходящего символа в данном ГОСТ нету. Будем считать, что D, от слова дифференциальный.
Данный вариант условных графических обозначений УЗО и дифференциальных автоматов, до момента публикации каких либо рекомендаций в нормативных документах, на мой взгляд является наиболее приемлемым. Поэтому, я решил включить трафареты рассмотренных выше электрических аппаратов в Комплект для черчения электрических схем.
Символы электрических схем автомобилей
Символы электрических схем автомобилей, показанные в табл. «Схематические символы по EN 60617«, представляют собой подборку стандартизированных символов, подходящих для автомобильной электрики. Но, за редким исключением, они соответствуют стандартам Международной электротехнической комиссии (IEC).
Таблица схематических символов электрических схем автомобилей по EN 60617
Европейский стандарт «Графические символы для схем» EN 60617 соответствует международному стандарту IEC 617. Он издан в трех официальных версиях (английской, французской и немецкой). Стандарт содержит элементы символов, указательные символы и, самое главное, символы электрических схем для следующих областей:
- Общие области применения часть 2;
- Проводники и соединительные устройства часть 3;
- Пассивные компоненты часть 4;
- Полупроводники и электронные лампы часть 5;
- Производство и преобразование электроэнергии часть 6;
- Коммутационная и контрольная аппаратура и защитные устройства часть 7;
- Измерительные приборы, лампы и сигнальные устройства часть 8;
- Телекоммуникационное передающее, коммутационное и периферийное оборудование часть 9;
- Телекоммуникации, передающее оборудование часть 10;
- Архитектурные и топографические монтажные схемы часть 11;
- Двоичные элементы часть 12;
- Аналоговые элементы часть 13.
Требования к символам электрических схем
Символы электрических схем-это мельчайшие элементы для упрощенного графического представления электрического устройства или его части. Символы электрических схем показывают принцип работы устройства и функциональные связи технического порядка. Символы электрических схем не учитывают форму и размеры устройства, и положение соединений на нем. Обособленное представление на принципиальной схеме возможно лишь абстрактно.
Символы электрических схем должны обладать следующими свойствами: они должны легко запоминаться, быть легко понятными, несложными в графическом отображении и логично вписываться в классификационную группу.
Символы электрических схем состоят из элементов и указательных символов. Вот несколько примеров указательных символов: буквы, цифры, символы, математические знаки и символы, символы единиц измерения и характеристические кривые.
Если электрическая схема становится слишком детальной из-за представления внутренних схем устройства (рис. а, «Электрическая схема и схематический символ генератора с регулятором» ) или если не все детали цепи нужны для идентификации функции устройства, то электрическую схему для этого особого устройства можно заменить одним символом (без внутренней схемы) (рис. Ь, «Электрическая схема и схематический символ генератора с регулятором» ).
В случае интегральных схем, обеспечивающих высокую степень экономии пространства (это синонимично высокому уровню интеграции функций в компоненте) предпочтительно упрощенное изображение схемы.
Изображение символов электрических схем
Символы схем отображаются без эффекта физического количества, т.е. в обесточенном и механически не активированном состоянии. Рабочее состояние символа схемы, отличающееся от этого стандартного изображения (базового состояния), обозначается двойной стрелкой (рис. «Рабочее состояние схематического символа отличное от базового» ).
Символы схем и соединительные линии (электрические провода и механические соединения) имеют одинаковую ширину линии.
Во избежание ненужных изгибов и пересечений соединительных линий, можно поворачивать символы схем с шагом 90° или отображать их в зеркально отраженном виде, при условии, что их значение от этого не изменится. Направление непрерывных линий можно выбирать произвольно. Исключениями являются символы схем для резисторов (там символы соединения разрешаются только на узких сторонах) и соединения для электромеханических приводов (где символы соединения разрешаются только на широких сторонах, рис. «Оконечные нагрузки» ).
Соединения могут изображаться и с точкой, и без точки. Если в месте пересечения нет точки, значит нет электрического соединения. Точки соединения на устройствах большей частью не отображаются специфически. Точка соединения, штекер, гнездо или резьбовые соединения обозначаются символами схем лишь в точках, необходимых для монтажа и снятия. Другие места соединения стандартно обозначаются точками.
Контактные элементы с общим приводом обозначаются на монтажной схеме таким образом, чтобы при активации они следовали направлению движения, установленному механическим соединением (- — -) (Рис. «Механические связи у многопозиционного выключателя» ).
Обозначение дифавтомата на схеме
Ни один человек, каким бы талантливым и смекалистым он не был, не сможет научиться понимать электрические чертежи без предварительного знакомства с условными обозначениями, которые используются в электромонтаже практически на каждом шагу. Опытные специалисты утверждают, что шанс стать настоящим профессионалом своего дела может быть только у того электрика, которые досконально изучил и усвоил все общепринятые обозначения, используемые в проектной документации.
Приветствую всех друзья на сайте «Электрик в доме»
Сегодня я бы хотел уделить внимание одному из первоначальным вопросов, с которым сталкиваются все электрики перед монтажом — это проектная документация объекта
Кто то составляет ее сам, кому то предоставляет заказчик. Среди множества этой документации можно встретить экземпляры, в которых встречаются различия между условными обозначениями тех или иных элементов. Например в разных проектах один и тот же коммутационный аппарат графически может отображаться по разному. Встречалось такое?
Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми ГОСТами и правилами маркировки электрических элементов и оборудования на план-схемах и чертежах.
Многие пользователи могут со мной не согласится, аргументируя это тем, что зачем мне знать ГОСТ, я всего лишь занимаюсь установкой розеток и выключателей в квартирах.
Схемы должны знать инженера проектировщики и профессора в университетах.
Уверяю вас это не так. Любой уважающий себя специалист обязан не только понимать и уметь читать электрические схемы, но и должен знать, как графически отображаются на схемах различные коммуникационные аппараты, защитные устройства, приборы учета, розетки и выключатели. В общем, активно применять проектную документацию в своей повседневной работе.
Обозначение узо на однолинейной схеме
Основные группы обозначений УЗО (графические и буквенные) используются электромонтерами очень часто. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как одно-единственное неточное указание или пометка могу привести к серьезной ошибке в дальнейшей работе и стать причиной выхода из строя дорогостоящего оборудования.
Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, привлеченных для электромонтажа и стать причиной возникновения сложностей при монтаже электрических коммуникаций.
В настоящее время любое обозначение узо на схеме может быть представлено двумя способами: графическим и буквенным.
На какие нормативные документы следует ссылаться?
Из основных документов для электрических схем, которые ссылаются на графическое и буквенное обозначение коммутационных устройств можно выделить следующие:
- — ГОСТ 2.755-87 ЕСКД «Обозначения условные графические в электрических схемах устройства коммутационные и контактные соединения»;
Нештатные варианты проверки
Следует обозначить, что проверка не касается автоматических выключателей, распространяется только на устройства, реагирующие на утечку тока (УЗО). Для проверки на перегрузочные токи и короткое замыкания нужен лабораторный вариант, в условиях дома это сделать невозможно.
Кроме штатного, с помощью кнопки, существуют другие способы, как проверить дифавтомат.
- Проверить дифференциальный автомат обычным способом с помощью батарейки. Схема подключения простая: плюсовой контакт батарейки соединяется со входным контактом, минусовой с выходным:
Замкнув контакты на полюсах автомата, тем самым создаем магнитное возмущение на обмотках дифференциального трансформатора и механизм отключения у исправного дифа срабатывает. Эффективный способ как выбрать дифференциальный автомат при его покупке в магазине в рабочем состоянии.
- Проверка на работоспособность магнитом. Следует приблизить магнит к взведенному АВДТ — устройство дифференциальной защиты должно его отключить.
- Подобранным по величине сопротивлением. Сопротивление, которое подключается между розеткой и устройством заземления, определяется с помощью известного в электрике закона Ома R = U/I, где U — входное напряжение (220 В или 380 В), I — ток утечки, указанный на дифавтомате. Рассчитанное, таким образом, сопротивление вызовет ток утечки, при котором он выбивает дифавтомат . Включив последовательно в цепь мультиметр, выставив режим работы на «амперметр», можно проконтролировать показания тока цепи.

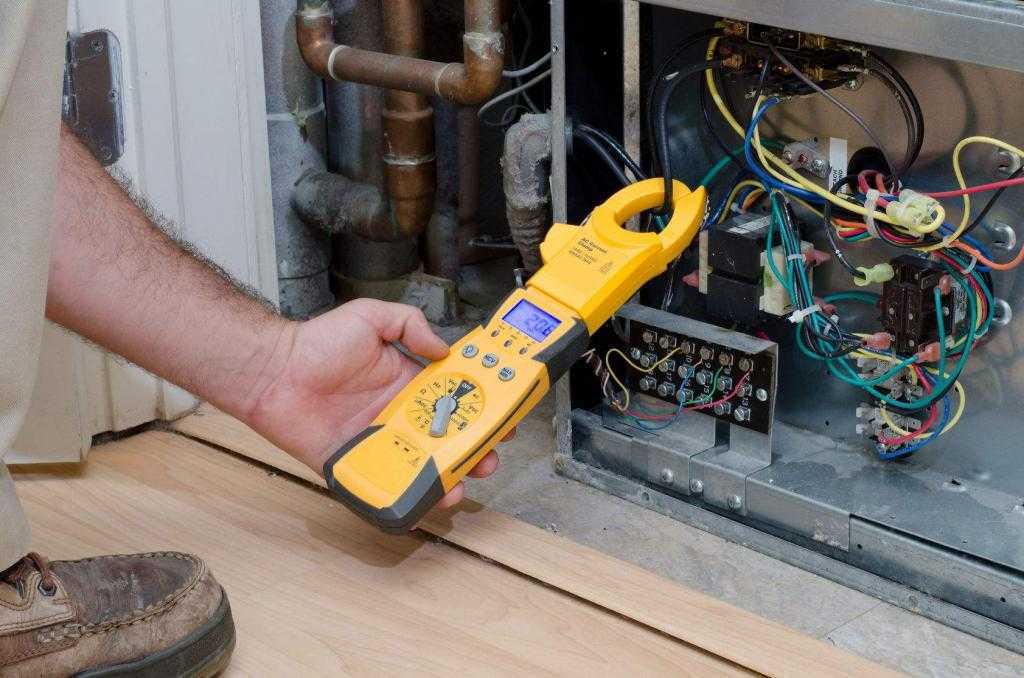

- Электронные устройства. Применение многофункциональных электронных измерительных приборов с подключением через розетку позволяют проверить сразу несколько параметров дифавтомата. Помимо определения работоспособности можно выяснить время срабатывания, убедиться, в правильности значения тока утечки, указанного на корпусе защитного устройства. Однако для дома это будет дорогое удовольствие.
Обозначения общего применения. ГОСТ 2.721. Часть 2
6в. Обозначения электрических связей, проводов, кабелей и шин
1. Линия электрической связи, провода, кабели, шины, линия групповой связи.
1. Допускается защитный проводник (РЕ) изображать тонкой штрихпунктирной линией
2. При необходимости для линий групповой связи применяются утолщенные линии
3. При наличии текста к линии электрической связи, кабелю, шине или к линии групповой связи текст помещают:
б) в разрыве линии
в) в начале или в конце линии
2. Графическое разветвление (слияние) линий электрической связи в линию групповой связи, разводка жил кабеля или проводов жгута.
1. Расстояние между соседними линиями, отходящими в разные стороны, должно быть не менее 2 мм.
2. Для облегчения поиска отдельных линий связи можно указывать направление каждой линии при помощи излома под углом 45°, при этом:
а) точка излома должна быть удалена от групповой линии связи не менее чем на 3 мм;
б) наклонные участки соседних линий, изображенных по одну сторону от групповой линии связи, не должны пересекаться или иметь общие точки
3. Графическое разветвление (слияние) линий групповой связи
4. Графический излом линий электрической связи, линий групповой связи, провода, кабеля, шины:
б) под углом 135°
5. Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных.
Линии должны пересекаться под углом 90°
Примечание. Линия, имеющая излом под углом 135°, не должна пересекаться с другой линией в точке излома
6. Линия электрической связи с ответвлениями:
1. Ответвления допускается изображать под углами, кратными 45°
2. Линию электрической связи с одним ответвлением допускается изображать без точки
3. При изображении ответвлений электрической связи не допускается в качестве точек ответвления использовать элементы условных графических обозначений, имеющие вид точек, изломов, пересечений и т.д.
4. Если при выполнении схем автоматизированным способом линии групповой связи выполняют неутолщенными, то для графического отделения этих линий от пересекающихся с ними или параллельных им линий электрической связи на линию групповой связи наносят наклонные штрихи.
7. Линии электрической связи, графически сливаемые и расположенные:
Примечание. На месте знаков Х и Y должны быть указаны условные обозначения линий по ГОСТ 2.702-75
8. Обрыв линии электрической связи.
Примечание. На месте знака Х указывают необходимые данные о продолжении линии на схеме
10. Ответвление шины
11. Шины, графически пересекающиеся и электрически не соединенные
12. Отводы (отпайки) от шины.
13. Группа проводов, подключенных к одной точке электрического соединения:
б) четыре провода
в) более четырех проводов
14. Линия электрической связи с ответвлением в несколько параллельных идентичных цепей.
Внутри обозначения ответвления указывают общее количество параллельных цепей, включая изображенную цепь, например:
15. Группа линий электрической связи, имеющих общее функциональное назначение, изображенная:
1. В однолинейном изображении буква n заменяется числом, указывающим количество линий в группе, например группа линий электрической связи, состоящей из семи линий
2. При многолинейном изображении группы для облегчения поиска линий допускается разбивать группу линий на подгруппы при помощи интервалов. При этом в каждой подгруппе должно быть одинаковое количество линий; крайняя подгруппа может содержать меньшее количество линий
3. В однолинейном изображении группы линий электрической связи, состоящей из 2 — 4 линий, допускается изображать:тоящей из 2 — 4 линий, допускается изображать:
а) группу из двух линий
б) группу из трех линий
в) группу из четырех линий
16. Переход группы линий электрической связи, имеющих общее функциональное назначение, от многолинейного изображения к однолинейному (например, восемь линий)
17. Группа линий электрической связи, имеющих общее функциональное назначение, каждая из которых имеет ответвление
18. Группа линий электрической связи, имеющих общее функциональное назначение и осуществляемых многожильным кабелем, например семижильным, изображенная:
19. Группа линий электрической связи, четыре из которых осуществлены многожильным кабелем
20. Группа линий электрической связи, осуществленная n скрученными проводами, например, шестью скрученными проводами, изображенная:
Обозначение УЗО и дифференциального автомата.
На данный момент в ГОСТ нет каких либо рекомендаций относительно условных графических обозначений УЗО и дифференциальных автоматов. Изображения обозначений, которые используют в схемах отличаются друг от друга.
По этому, в данной статье, я хочу дать свои рекомендации и предложить вариант обозначений УЗО и дифференциального автомата, который по моему мнению, будет соответствовать функциональному назначению этих электрических аппаратов.
Функционально УЗО можно определить как быстродействующий выключатель, реагирующий на дифференциальный ток — ток утечки в проводниках, подводящих электроэнергию к защищаемой электроустановке. В качестве датчика дифференциального тока и основного функционального элемента УЗО используется трансформатор тока, который часто называют трансформатором тока нулевой последовательности (что не совсем правильно, но думаю приемлемо).
Из выше сказанного следует что изображение условного обозначения УЗО, должно состоять из обозначения выключателя и трансформатора тока нулевой последовательности, сигнал от которого (ток нулевой последовательности), воздействует на механизм отключения контактной группы аппарата.
Этому требованию подходят следующие обозначения:
Дифференциальный автомат, отличается от УЗО тем, что совмещает в одном электрическом аппарате два устройства, автоматический выключатель и устройство защитного отключения. По этому можно использовать следующее обозначение:
Буквенно-цифровое обозначение УЗО и дифференциальных автоматов, на мой взгляд, можно наносить на схеме следующим образом:
Где Q1 и QF1 обозначают функции выключателя и автоматического выключателя соответственно и порядковый номер аппарата в схеме. Значение дифференциального тока, обозначает функцию устройства защитного отключения
Второй вариант буквенно-цифрового обозначения, который часто применяется: QD1 для УЗО и QFD1 для дифференциального автомата. И хотя согласно ГОСТ 2.710 код буквы D обозначает схемы интегральные, более подходящего символа в данном ГОСТ нету. Будем считать, что D, от слова дифференциальный.
Данный вариант условных графических обозначений УЗО и дифференциальных автоматов, до момента публикации каких либо рекомендаций в нормативных документах, на мой взгляд является наиболее приемлемым. Поэтому, я решил включить трафареты рассмотренных выше электрических аппаратов в Комплект для черчения электрических схем.
Комментарии
То что в ГОСТ 2.710 функциональное значение элемента как дифференцирующе е обозначается буквой D, Вы правы.Но в данном случае я писал о позиционном обозначении.Вернее пытался хоть каким-то образом сопоставить с ГОСТ позиционное обозначение, которое придумал не я, а которое спонтанно начали применять в большинстве схем.Согласно ГОСТ 2.710 позиционное обозначение от функционального значения отличается тем что символ функционального значения должен находится уже после позиционного обозначения, то есть после цифр.
К примеру обозначение QF21D, имело бы более правильное обозначение для дифференциально го автомата, и не противоречило ГОСТ.
Хотел бы заметить, что ГОСТ 2.710, написан таким языком, что возникает мысль что его перевели с какого то иностранного языка с помощью «машинного» переводчика.Возможно я что то не верно понял и возможно не прав.
Как отличить УЗО от дифавтомата: маркировка и назначение
Если заниматься электромонтажом в квартире самостоятельно, то рано или поздно приходит время, когда домашний мастер сталкивается с необходимостью сборки вводного распределительного щита. И вот здесь возникает вопрос, какую автоматику лучше установить, чтобы максимально защитить домашнюю силовую сеть. Многие не понимают, чем отличаются одни устройства от других. Сегодня стоит пролить свет на подобные сложности выбора. В статье будет рассмотрено, как отличить УЗО от дифавтомата, какие функции выполняют эти модульные элементы и что лучше выбрать для защиты своих близких от возможного поражения электрическим током, а силовой сети от перегрузок и коротких замыканий.
Обозначения розеток и выключателей на чертежах
Проект внутреннего электроснабжения – совокупность схем и чертежей силовых розеточных сетей и сети освещения. В электропроводках используют однополюсные, двухполюсные и трехполюсные выключатели. Бывают для открытой и скрытой проводки, с различными степенями защиты – для нормальных условий эксплуатации, влаго- пылезащищенные и т.д. Трех- и двухклавишные устройства также имеют визуальные различия на электросхемах
что важно при составлении ведомостей потребности материалов. В противном случае из-за невнимательности инженера повышается риск закупки неподходящего либо более дорогостоящего оборудования
Также узел может быть совмещенным – одна розетка и несколько бытовых выключателей, сдвоенные включатели или розетки. УГО переключателя схоже на обычный выключатель, имеет два направления действия, что отображено на схемах.
Обозначение выключателей на схемах
Распределительные коробки на схеме обозначаются аналогично.
Условные обозначение электрических элементов и виды схем
Выключатель автомат
Первоначальный вопрос, с которым обычно сталкивается каждый электрик, — проектная документация помещения или объекта, который необходимо электрифицировать. Прежде чем приступить к монтажу оборудования, квалифицированный специалист должен ознакомиться с сопровождающими документами.
Оборудование и элементы на схеме могут обозначаться как буквенным, так и графическим изображением. Чертежи разрабатываются в соответствии с ГОСТами и правилами маркировки оборудования и элементов на чертежах и планах. Подробное описание и требования к электрическим схемам приводятся в ГОСТе 2.702-2011 ЕСКД. Кроме графических и буквенных обозначений на схемах проставляют номинальные размеры.
Принципиальная схема квартирного электрощитка
Есть много типов различных схем. В электрике чаще всего используют три основных вида. Функциональные отображают основные узлы устройства, без подробной детализации. Они выглядят как набор отдельных блоков, связанных между собой определенным образом. Схема дает общее представление о работе объекта.
Принципиальная схема содержит подробные указания для каждого элемента, его контакты и связи. Она может описывать как отдельное устройство, так и электросеть. На однолинейных схемах указывают силовые цепи. Способ управления и контроль описывают на отдельном листке. Если устройство не сложное, все размещают на одном документе.
На монтажных схемах указывают элементы и точное их расположение. Если это проводка в квартире или доме, обозначают место установки выключателей, светильников, розеток. Также проставляют расстояния и номиналы. Указывают положение деталей, порядок и способ их соединения.
Кроме того, наносят параметры элементов, которые есть в чертеже. Расписывают основные данные об элементе, чтобы не ошибиться при монтаже и подобрать соответствующее устройство. Эти условные знаки применяют для составления чертежей электроснабжения, силового оборудования и электрического освещения. А также в принципиальной однолинейной схеме электрощитов.
Условные обозначение электрических элементов и виды схем
Первоначальный вопрос, с которым обычно сталкивается каждый электрик, — проектная документация помещения или объекта, который необходимо электрифицировать. Прежде чем приступить к монтажу оборудования, квалифицированный специалист должен ознакомиться с сопровождающими документами.
Оборудование и элементы на схеме могут обозначаться как буквенным, так и графическим изображением. Чертежи разрабатываются в соответствии с ГОСТами и правилами маркировки оборудования и элементов на чертежах и планах. Подробное описание и требования к электрическим схемам приводятся в ГОСТе 2.702-2011 ЕСКД. Кроме графических и буквенных обозначений на схемах проставляют номинальные размеры.
Принципиальная схема квартирного электрощитка
Есть много типов различных схем. В электрике чаще всего используют три основных вида. Функциональные отображают основные узлы устройства, без подробной детализации. Они выглядят как набор отдельных блоков, связанных между собой определенным образом. Схема дает общее представление о работе объекта.
Принципиальная схема содержит подробные указания для каждого элемента, его контакты и связи. Она может описывать как отдельное устройство, так и электросеть. На однолинейных схемах указывают силовые цепи. Способ управления и контроль описывают на отдельном листке. Если устройство не сложное, все размещают на одном документе.
На монтажных схемах указывают элементы и точное их расположение. Если это проводка в квартире или доме, обозначают место установки выключателей, светильников, розеток. Также проставляют расстояния и номиналы. Указывают положение деталей, порядок и способ их соединения.
Кроме того, наносят параметры элементов, которые есть в чертеже. Расписывают основные данные об элементе, чтобы не ошибиться при монтаже и подобрать соответствующее устройство. Эти условные знаки применяют для составления чертежей электроснабжения, силового оборудования и электрического освещения. А также в принципиальной однолинейной схеме электрощитов.
