Потолок из гипсокартона с подсветкой своими руками + чертежи, видео, фото

Варианты подсветки на потолочном коробе из гипсокартона

Есть два вида подсветки: скрытая и открытая. Второй вариант более распространен и состоит в том, что в короб из гипсокартона устанавливаются точечные светильники, цена которых зависит от дизайна.

Скрытый вариант подсветки только сейчас набирает популярность, так как на рынке появилась светодиодная лента, установка которой не требует каких-то специальных навыков и инструментов. Раньше этот вариант усложнялся тем, что приходилось устанавливать неоновые лампы.Вариант подсветки на гипсокартонном коробе Некоторые хозяева помещений применяют смешанную подсветку, в которой присутствуют как точечные светильники для потолка, так и светодиодная лента. Подсветка в данном случае работает независимо от разных выключателей.

Светодиодная подсветка и ее преимущества

Такие осветительные приборы еще именуются LED-лентами. Они представляют собой гибкие планки, оснащенные светодиодами и резисторами с одной из сторон, а с противоположной нанесен клейкий двусторонний скотч, при помощи которого они крепятся. Лента разделена на участки по пять сантиметров. Каждый из них содержит по три светодиода. На участках нанесены метки отреза полоски диодов. Светодиоды соединяются путем последовательной цепи.

Светодиодная лента бывает двух типов:

защищенного. Она покрыта силиконом или накладками из пластика. Это позволяет закрыть светодиодную систему от негативного воздействия окружающей среды и повреждений;
открытого.

В изготовлении ленты для гипсокартонного потолка применяются диоды двух типов: 3528 и 5060. Последние применяются как самостоятельные источники света и характеризуются более мощным светом по сравнению с первыми. Нередко для потолков с коробами из гипсокартона применяются разноцветные светодиодные полоски, которые оснащены четырьмя выходами. Один провод при подключении выходит на массу, а остальные три – каждый на собственный цвет.

Все, что требуется, чтобы установить световые приборы на каркас

Преимущества приборов со светодиодами представлены:

простотой монтажа своими руками;
долговечным сроком эксплуатации и независимостью от количества раз включения и выключения света;
умеренной стоимостью осветительных приборов со светодиодами;
разнообразием цветовой палитры;
гибкостью и потреблением минимального количества электроэнергии;
минимальной степенью нагрева в отличие от иного типа ламп;
механической прочностью при монтаже ленты. В отличие от люминесцентной или неоновой лампы разбить ее невозможно, но она боится излома;
безопасностью для зрения.

Виды освещения и подсветки

Функции, которые может выполнять при размещении на потолке или верхней части стен.

Мне захотелось комбинированный тип. Хорошие и красивые люстры стоят дорого, и в современный дизайн уже не вписываются, выглядят устарелыми. Классическое, это встроенные светильники и свет по периметру комнаты.

Сплошная заливка внутри второго уровня, фото комнаты дома

Чтобы по периметру не прокладывать мощную диодную ленту и дорогой алюминиевый профиль, думаю разместить Леды средней мощности, для выполнения функции не яркого освещения. Для яркого света в центре комнаты установить встраиваемую потолочную светодиодную панель под Армстронг, которая при размерах 60 на 60 см светит на 3600 Лм., имеет толщину всего 1 см. Для меня стоимость такой led панели будет около 1000 руб.

Почему именно панель? – фактически мне не требуется яркое освещение каждого угла, к тому же стены у меня крашеные светлые, свет будет отражаться. Она светить будет максимально эффективно только вниз, на полу будет много света для игры детей.

Виды парящих потолков из гипсокартона

Появление парящих потолков пришлось на период расцвета евроремонтов и использования для отделки гипсокартонных систем, поэтому их разновидности совпадают с традиционной классификацией потолков из данных материалов:

Одноуровневый – эконом вариант, в котором парящая конструкция занимает всю поверхность потолка, а подсветка устанавливается по контуру. В качестве осветительных приборов используются точечные светильники, возможна установка люстр. Подсветка осуществляется светодиодной лентой.
Двухуровневый – подразумевает наличие потолка первого уровня и монтаж на его базе парящих элементов отделки различной конфигурации. Существенно расширяет диапазон использования осветительных приборов за счет большого пространства внутри потолка. Позволяет выделять отдельные объемные фигуры для различных зон в помещении.
Многоуровневый – предоставляет самые широкие возможности для полета творческой мысли. Лучшие дизайнерские работы выполнены именно с использованием многоуровневых криволинейных поверхностей и комбинированных осветительных систем. Последние инновации в этом направлении – парящие светодиодные линии, с помощью которых дизайнерам удается воплотить удивительные интерьерные решения.

В зависимости от способа создания антигравитационного эффекта различают также потолок из гипсокартона с подсветкой по периметру и состоящий из отдельных объемных конструктов, каждый из которых имеет свою подсветку и парит независимо от других.

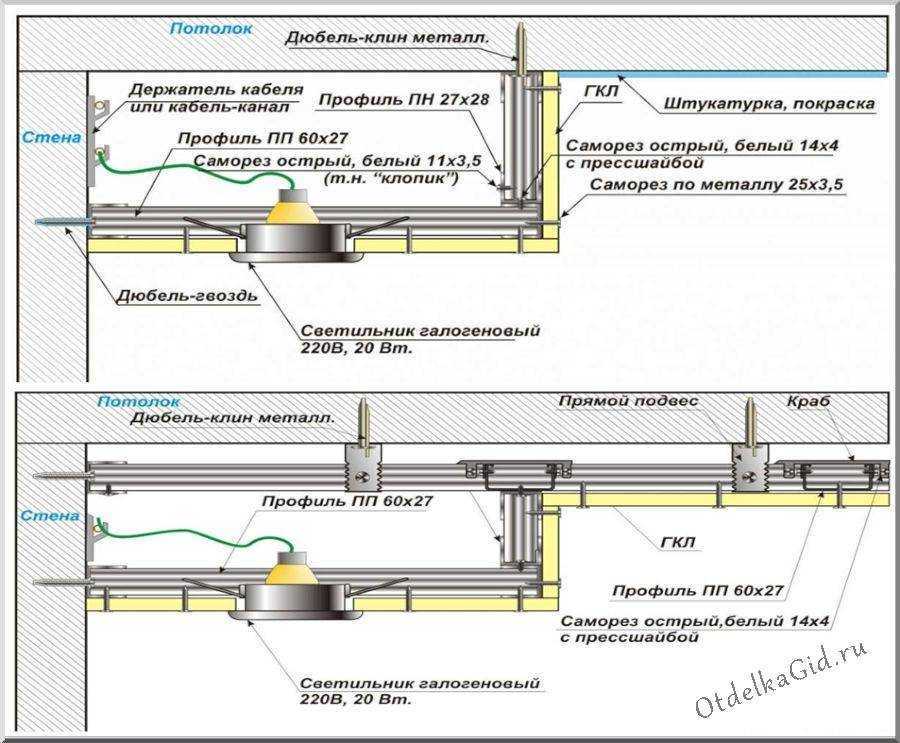

Особенности устройства каркаса верхнего уровня

Сам по себе гипсокартон — материал недостаточно прочный. Во всяком случае он не в состоянии выдержать на себе тяжесть второго яруса, в который будет монтироваться подсветка.

Поэтому крепление каркаса этого самого второго яруса должно производиться сквозь гипсокартон к направляющим верхнего уровня. А для этого они должны располагаться точно в том месте, где пройдет направляющая, формирующая короб с подсветкой.

С двумя параллельными направляющими, идущими поперек продольных профилей основного потолка, проблем не возникнет: они прикрутятся к ним с шагом 400 или 600 мм (именно такое расстояние мы выдерживали между осями).

А вот с креплением двух других направляющих будет сложнее, если над ними не окажется продольного профиля.

Вывод напрашивается сам собой: либо этот профиль нужно закладывать специально ещё на этапе монтажа основного каркаса, либо проектировать второй уровень исходя из уже существующей конструкции.

В принципе, нет ничего страшного, если вы забыли о закладной. Продольные профили расположены достаточно близко друг к другу, что позволяет выбрать любой из них в качестве основания.

Составление проекта

Для выполнения проектных работ потребуется рулетка, простой карандаш (шариковая ручка) и двойной тетрадный лист, в клеточку. Вся работа выполняется в несколько шагов.

1. Рулеткой измеряется длина каждой стены без учета выступов и ниш. Если в помещении они есть, дополнительно измеряется периметр стен. Первый размер необходим для расчета количества линий потолочного профиля, второй, периметр, — для определения длины направляющего профиля.

2. Полученные размеры в определенном масштабе наносятся на тетрадный лист. В результате должен получиться чертеж потолка.

3. Разрабатывается схема прохождения каркаса, а также места крепления подвесов. Здесь важны следующие моменты:

Продольные профили могут крепиться с шагом в 40 или 60 см, что обусловлено весом гипсокартона. Чем он больше, тем чаще должны устанавливаться профили. Строители придерживаются следующей рекомендации: для ГКЛ толщиной до 9,5 мм включительно шаг 60 см, для более толстых, естественно, и более тяжелых, — 40 см. Почему именно эти значения? Эти цифры кратны стандартной ширине листа гипсокартона в 120 см.
Поперечные профили крепятся только с шагом в 50 см (не 60 и 70 см, как указывается во многих материалах), что кратно длине листа гипрока;
При расстоянии между продольными профилями в 40 см на потолочные подвесы крепятся только они, а для поперечного профиля достаточно «крабов». При шаге в 60 см к потолку следует прикреплять и поперечные профили.

4. Проводится разметка прохождения электропроводки и места крепления светильников.

В результате должен получиться чертеж, похожий на рисунок на фото ниже.

Примерная схема монтажа каркаса подвесного потолка.

Сборка каркаса

Работы по устройству потолка из гипсокартона начинаются с монтажа несущего каркаса. Разберем пошагово, как его собрать.

Шаг 1. По периметру стен высверливаются отверстия для крепления направляющего профиля. Для этого направляющая плотно прижимается к смежной стене, при этом ее нижний край должен идти строго по нанесенной линии потолка. Сквозь металл в стене высверливаются отметки для монтажа дюбелей.

Первое отверстие должно располагаться в 10 см от края стены, последующие — через каждые 30 см. Есть рекомендации располагать дюбели через 50-70 см, но это снижает жесткость конструкции.

Шаг 2. По отметкам высверливаются отверстия, в них загоняются дюбеля. На обратную сторону профиля клеится демпферная (уплотнительная) лента для предотвращения попадания звуковых волн со стены на потолок, после чего направляющая плотно крепится к стене.

Для избежания возможного прогиба потолка в местах соединения двух направляющих, опытные строители советуют усиливать стыки. Для этого вовнутрь профилей, на месте соединения, заводится пластина из жести, пластика или фанеры и крепится минимум на 2 самореза. Таким образом профиль UD (ПН) устанавливается по всему периметру помещения.

Шаг 3. По потолку устанавливаются прямые подвесы, поперек нанесенной линии. При этом необходимо стремится к тому, чтобы линия была строго посредине крепежной детали. Закреплять их можно дюбель-саморезами (по 2 шт. на каждый подвес) или анкерными болтами, что надежнее. После закрепления подвесов их усы, руками или пассатижами, загибаются вниз под прямым углом.

Шаг 4. С помощью лески или капроновой нити формируется потолочная плоскость. Такая операция нужна для контроля уровня потолка в центре комнаты — под своим весом каркас стремиться прогнуться вниз. Нить (леску) натягивают по каждой линии продольного профиля. Чтобы нить не провисала, ее дополнительно закрепляют на усах подвесов (достаточно 2-3), загнутых вверх на нужной высоте.

Шаг 5. Монтируются продольные потолочные профили. Вначале ПС-профиль вставляется в паз ПН-профиля на месте отметки и крепится к направляющей планке шурупами «клоп». Затем, последовательно, закрепляется в подвесах. Горизонталь контролируется по натянутой леске и нивелиром. Выступающие усы подвесов отгибаются в сторону.

Элементы каркаса.

Шаг 6. В местах пересечения каркаса к продольному профилю шурупами «клоп» привинчивается крепление «краб» — по одному шурупу с каждой стороны.

Шаг 7. Крепятся поперечные профили, концами в «крабе», посредине подвесом.

Виды потолков

Мастера-отделочники предлагают различные методы отделки потолочного пространства. Наиболее востребованы следующие виды потолка:

Натяжной — самая распространенная технология оформления потолочного пространства. Ее суть в креплении на пластиковых или алюминиевых профилях синтетической ткани (полиэстера) или поливинилхлоридной (ПВХ) пленки. При этом натяжной материал желательно иметь без швов. Изготавливают его на заказ после промера потолка. Поэтому самостоятельная работа по такому методу оформления верхней части комнаты затруднительна;

Подвесной. Технологический процесс в чем-то схож с предыдущим методом оформления потолка. Отличие в жесткости каркаса (применяются металлические профили, если потолок бетонный, деревянный брус при перекрытиях из дерева или, как в мансардах, стропильных системах) и видом материала для обшивки потолка — крепят гипсокартонные, деревянные, металлические, пластиковые, стекловолокнистые или минераловолокнистые плиты. Несмотря на сложность технологии, такую работу можно выполнить самостоятельно;

Реечный. Поверхность потолка монтируется из алюминиевых или стальных пластин, обработанных несколькими слоями лака. Устанавливается, как правило, в неотапливаемых помещениях (морозоустойчивый) или в комнатах с повышенной влажностью (кухня, санузел);

Зеркальный. Этот вид отделки потолочного пространства схож по своей конструкции с подвесным потолком. Отличие лишь в том, что вместо ГКЛ применяются зеркальные плиты. Они визуально изменяют объем помещения, увеличивая высоту потолка вдвое. Такое оформление верхней части комнат было в моде 30-40 лет назад. В настоящее время встретить зеркальный потолок очень сложно;

Подшивной. Это упрощенная версия подвесного потолка. Потолочная поверхность у этой конструкции формируется так же из жестких листов. Однако их крепление производится не на подвесную конструкцию, а на деревянный или металлический каркас, закрепленный непосредственно на плитах перекрытия. У таких потолков нет возможности сделать скрытую разводку различных коммуникаций и применить встроенные светодиодные светильники;

Клеевой — самый простой и бюджетный вариант отделки потолочного пространства. Здесь нет ничего сложного — технологический процесс даже более понятный для новичка-отделочника, чем побелка или покраска.

Суть метода в приклеивании к поверхности потолка квадратных панелей из полистирола (другое название — стиропор) размером 50х50 см. Плитка может быть гладкая или рельефная, покрашенная в один цвет или с имитацией под дерево, гранит или штукатурку, просто окрашенная или с ламинированной защитной пленкой и т.д.;

Оштукатуренный. По этой технологии потолок грунтуется, шпатлюется, а затем покрывается декоративной штукатуркой. Из плюсов такого потолка следует отметить его долговечность и низкую себестоимость, минуса два: высокая трудоемкость и стандартный вид окрашенного потолка при простой окраске;

Растровый или кассетный. Собирается из небольших прямоугольников размером 60х10, 120х60 см, которые профессиональные строители называют кассетами (плитами). Изготавливаются из стекла или прессованной минеральной ваты. Крепятся к потолку с помощью специальных рамок. Кассеты имеют разнообразный дизайн, что позволяет претворять в жизнь самые необычные задумки по устройству интерьера в любой комнате квартиры (дома).

Короб для подсветки скрытого типа на потолке

Как установить скрытую подсветку выбирает хозяин помещения, она может быть по периметру короба, или криволинейной конструкции, а может разделять комнату на зоны. Нет большой разницы в изготовлении короба для скрытой подсветки и простой конструкции.

Для монтажа скрытого освещения потолка нужен короб, который может быть открытого типа и закрытым. Разница в том, что под диодную ленту нужно будет обустроить небольшую нишу

Перед ее обустройством нужно решить, какого плана подсветку вы хотите – широкую, яркую полосу по всему потолку, или тоненькую полоску, которая придаст конструкции потолка парящий вид.Так выглядит подсветка скрытого типа на потолкеВажно! Чем меньше ниша, тем тоньше будет свечение

Видео

Потолки из гипсокартона в зале — основные разновидности конструкций и их особенности

https://mr-build.ru/konstruktsii/potolki-iz-gipsokartona-dlya-gostinoj.html

Делаем красивые потолки из гипсокартона своими руками

http://www.ispovednik.ru/obustroystvo/dizajn-potolkov-iz-gipsokartona-zala.html

http://happymodern.ru/potolok-iz-gipsokartona-v-zale-35-foto-preobrazhaem-komnatu/

Гипсокартонный подвесной потолок

В отделке потолков все ярче проявляется тенденция на уменьшение стоимости ремонта и трудоемкости при получении максимально возможного эстетического эффекта. Наиболее красивое оформление потолочного пространства получается при использовании подвесных конструкций с нашитым гипсокартоном. Такое технологическое решение отделки потолка позволяет:

скрыть проблемы потолочного перекрытия (перекос, трещины, сколы, видимый стык и т.д.);
спрятать различного рода проводку и кабеля;
не выравнивать, не грунтовать и не шпаклевать основание потолочного перекрытия, что позволяет сэкономить на трудозатратах и материалах при проведении указанных операций.

Гипсокартонный потолок представляет собой жесткую конструкцию из металлического каркаса в форме решетки, прикрепленной к потолку с помощью подвесов, а на стенах — к металлическому профилю. Облицовочные листы, в основном гипсокартон, крепятся к собранной решетке саморезами.

Преимущества и недостатки использования гипсокартона

У подвесных потолков из ГКЛ множество достоинств:

В то же время, у этого типа потолков есть и минусы:

нужна постоянная перекраска через каждые 7-8 лет эксплуатации;
крадет высоту помещения;
требует финишной обработки стыков ГКЛ, углублений от метизов, грунтовки и шпатлевки под финишную отделку;
приходит в негодность при просачивании сверху небольшого количества воды, даже при использовании влагостойких листов;
разрушается при незначительных ошибках в расчетах;
отсутствует возможность монтажа в одиночку — требуется минимум 2 человека.

Как видно из приведенных плюсов и минусов, выбор в пользу подвесного потолка позволяет решить множество проблем при незначительных трудностях. Однако у заказчиков большей популярностью пользуются натяжные потолки. Почему так происходит?

Что лучше — гипсокартон или натяжной потолок

Сравнительный анализ того, что лучше — натяжной потолок или гипсокартон для оформления потолочного пространства, показывает:

Срок службы пленки ПВХ и гипсокартона разный: производители пленки в паспорте указывают 10-тилетний срок эксплуатации (реально прослужит около 15 лет), а ГКЛ можно не менять 20-30 лет — достаточно регулярно перекрашивать;
По показателю тепло- и звукоизоляции оба вида потолка примерно равны;

По прочности преимущество у подвесного потолка — он не разрушается от малейшего прикосновения острого предмета или концентрированного удара небольшой силы, в отличии от ПВХ-пленки;
По упругости у гипсокартона и натяжного потолка паритет — удивительно, но пленка выдерживает нагрузку до 100 кг/м2, что ярко проявляется во время затопления квартиры соседями сверху. В эксперименте потолок из ПВХ площадью 6 м2 выдержал 500 л воды и только через 2 часа стали появляться маленькие струйки воды из-за расслоения пленки;
По возможностям превращать в жизнь дизайнерские идеи натяжной потолок дает значительную фору подвесной конструкции, особенно по фактуре и цветовой гамме.

При сравнении стоимости монтажа, у натяжного потолка так же значительное преимущество. Если сравнивать цены по Санкт-Петербургу, то за 1 м2 монтажа гипрока придется заплатить 2 500-3 000 руб. за полный цикл работ, а за натяжной потолок расценки начинаются от 700 руб.

При выполнении работ по гипсокартонному потолку самостоятельно, затраты уменьшатся и будут составлять 700-800 руб./м2 (в расценку включены так же транспортные расходы на доставку материала в сумме 200 руб./м2, эта цифра может изменяться в любую сторону, но незначительно).

Необходимо учитывать и скорость выполнения работ. Натяжной потолок устанавливается за день, подвесной в эти сроки смонтировать не получится.

Вывод: по некоторым параметрам у натяжного потолка существенное преимущество. Но если вопрос рассматривать в долгосрочной перспективе, профессионалы советуют монтировать подвесной потолок — дешевле и нет проблем с очередным ремонтом.

Где можно устанавливать гипсокартонные потолки

Установка подвесного потолка крадет в комнате 5-10 см ее высоты (увеличение расстояния между плитами перекрытия и подшитым ГКЛ всегда обуславливается установкой скрытых светильников). Поэтому в «хрущевках», с их маленькими размерами как по площади, так и по высоте (2,5-2,6 м), навесной потолок из гипсокартона монтировать не рекомендуется.

Исходя из санитарно-технических требований по размерам жилого помещения и дизайнерского подхода к оформлению интерьера, оптимальным считается одноуровневый монтаж гипсокартона на потолок при его высоте 2,7 м, двухуровневый при высоте квартиры 3,0 м и многоуровневый при очень высоких, 3,3 м и более, помещениях.

Виды освещения

Подсветка в потолке является частью декорирования, придания изящного вида и интересной деталью, но нельзя рассматривать ее как самостоятельно освещение, так как она не будет давать должного светового эффекта. О центральном освещении в виде светильников и ламп стоит позаботиться отдельно. Самыми популярными источниками освещения в подсветке можно выделить неоновые трубки, светодиодные ленты и дюралайт. Последние два – это смонтированные друг за другом светодиоды. Их плюс в питании – 12 В, либо 24 В. Можно также выбрать ленты с монохромным свечением красного, синего, зеленого или белого цвета. Они обычно обозначаются как SMD или универсалы RGB. Универсалы могут менять цвет, у монохромных он один. RGB работают с контролером и пультом управления.

Светодиодные лампы делятся на такие типы исполнения – обычные, влагозащищенные, влагостойкие. Обычные подходят только для сухих помещений, так как идут без защитного покрытия. Влагозащищенные имеют залитую лаком поверхность, подходят для влажных комнат. Влагостойкие запаиваются в полимерную трубу или корпуса, применять их лучше в объектах с высокой влагой — аквариумы, бассейны и т. д. Так что тип ламп выбирается под тип помещения. Плюсы светодиодных ламп в экономично низком энергопотреблении, долгосрочности, легкости монтажа, приемлимой цене и стойкости к перегревам.

Неоновые трубки заполняются смесью из инертных и светящихся газов. Их яркость зависит от силы тока, регулируемой конвектором

Их мощность больше – 100 В, установка проходит через каждые 5 м. А также много электроэнергии потребуется на установку трансформаторов, так как неону недостаточно нормального вольтажа. По сравнению с неоновыми трубками гораздо выгоднее смотрятся неоновые шнуры. Работа от пальчиковых батареек, идущий в паре контроллер — вот основные плюсы. Но недостаточность мощности не дает им самостоятельное освещение, поэтому лучше использовать в паре со светодиодами, или для подсветки некоторых деталей интерьера.

Монтаж листов гипсокартона

Но сначала нужно сделать утепление (если в вашем случае это необходимо). Есть разные способы утеплить потолок. Возможно, самый удобный – это утепление минеральной ватой. Рулонный утеплитель просто кладется сверху на каркас. Работайте в перчатках, очках и респираторе – пыль от минеральной ваты раздражает даже кожу, не говоря уже слизистых оболочках.

И теперь можно прикручивать листы ГКЛ. Начинайте с того края, где помещается целый лист. Расположите лист поперёк длинных профилей, вплотную к стенам. Если вы всё сделали правильно и точно, то края листа по всей длине окажутся ровно на середине потолочных профилей.

Прикрутите лист ко всем профилям, и по краям, и посередине. По краю саморезы должны идти примерно через каждые 15 см, в остальных местах можно увеличить шаг до 20-25 см.

Как крепить листы

У ГКЛ есть лицевая сторона и изнанка. На лицевой стороне скруглена фаска по продольным краям листа и имеется небольшая неровность. Изнанка же всегда плоская – для плотного прилегания к поверхности.

Шляпку самореза нужно слегка утапливать в поверхность плиты

Делайте это осторожно: саморез довольно легко перетянуть, особенно при нехватке опыта. В такой работе очень помогает специальная бита для гипсокартона с ограничителем

По меткам на стене вы увидите, где проходят профили

Впрочем, можно заранее расчертить лист гипсокартона, ещё до того, как вы поднимите его и начнёте крепить. Продолжайте продольный ряд листов, торец к торцу, без зазоров. В этой работе сложно обойтись без помощника

По меткам на стене вы увидите, где проходят профили. Впрочем, можно заранее расчертить лист гипсокартона, ещё до того, как вы поднимите его и начнёте крепить. Продолжайте продольный ряд листов, торец к торцу, без зазоров. В этой работе сложно обойтись без помощника.

Приспособления чтобы не держать лист гипсокартона

Изготовьте подпорку. Возьмите доску чуть длиннее высоты потолка, прикрутите поперёк неё отрезок доски длиной около метра, чтобы получилась буква “Т”. Укрепите двумя дощечками наискосок. Таким приспособлением, похожим на швабру, пользуются мастера всего мира, когда делают монтаж гипсокартона на потолке.

Способы монтажа потолка ГКЛ без помощника:

Использование подъемника

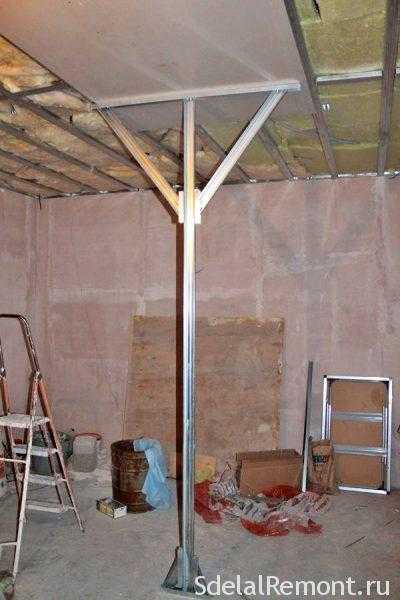

Самодельный вариант удержания листа на потолке

Следующий ряд начинается с половины листа. Технология требует, чтобы швы между листами не пересекались крест-накрест. Правильное расположение плит напоминает кирпичную кладку.

Как резать листы гипсокартон

Ножом. Можно канцелярским. Отметьте ровно середину и сделайте надрез по линейке. У вас наверняка остался кусок потолочного профиля – используйте его как линейку. Надрез может быть неглубоким, достаточно прорезать бумагу. Подложите под надрез тот же профиль или положите лист на край стола и сломайте его. Останется только разрезать бумагу с обратной стороны.

Если же нужно отрезать очень узкую полоску, то проще воспользоваться ножовкой по дереву.

У резаных краев нужно дополнительно снять фаску. Это необходимо для качественного шпаклевания. Тем же ножом срежьте с лицевой стороны несколько миллиметров под углом около 45°. Точность на этой стадии не требуется. Заводские продольные края не трогайте – у них фаска уже скруглена.
