Как правильно выбрать и установить гидроаккумулятор?

Разрешите представить

Гидроаккумулятор (он же мембранный бак) представляет собой стальной резервуар, разделенный на два отсека эластичной мембраной. Один из отсеков заполнен воздухом или азотом (бескислородная атмосфера защищает стенки бака от коррозии), второй подключается к водопроводу.

Воздушный отсек обычно снабжается ниппелем, позволяющим при необходимости накачать его обычным велосипедным или автомобильным насосом.

Устройство мембранного гидроаккумулятора

Подключение гидроаккумулятора к системе водоснабжения выполняет две функции:

1. Создает резерв воды при ее периодической подаче;
2. Защищает водопровод от гидроударов. При кратковременном скачке давления мембранный бак исполняет роль демпфера: в отличие от практически несжимаемой воды, воздух в одном из его отсеков прекрасно сжимается.

Если вы хотите знать больше о том, как подключить гидроаккумулятор для систем водоснабжения — видео в этой статье поможет вам.

Схема с двумя гидробаками

Если в доме появились новые бытовые приборы, потребляющие жидкость, есть смысл добавить в систему еще несколько гидробаков. Их может быть 2 или более. Чем больше, тем реже включается насос и тем дольше изнашивается двигатель.

Все гидроаккумуляторы подключаются параллельно. Преимущество в том, если один из них сломается, все остальные будут выполнять свои функции. Установка дополнительных реле и манометров не нужна – они есть на первой емкости.

Как подключить второй и последующие гидробаки:

• на входе у первого устанавливается тройник;
• к одному выходу присоединяется насос;
• ко второму – следующая емкость.

Для удобства можно использовать металлопластиковые трубы, чтобы емкости можно было расположить рядом, если их больше двух. Менять настройки реле не нужно.

Как подключить

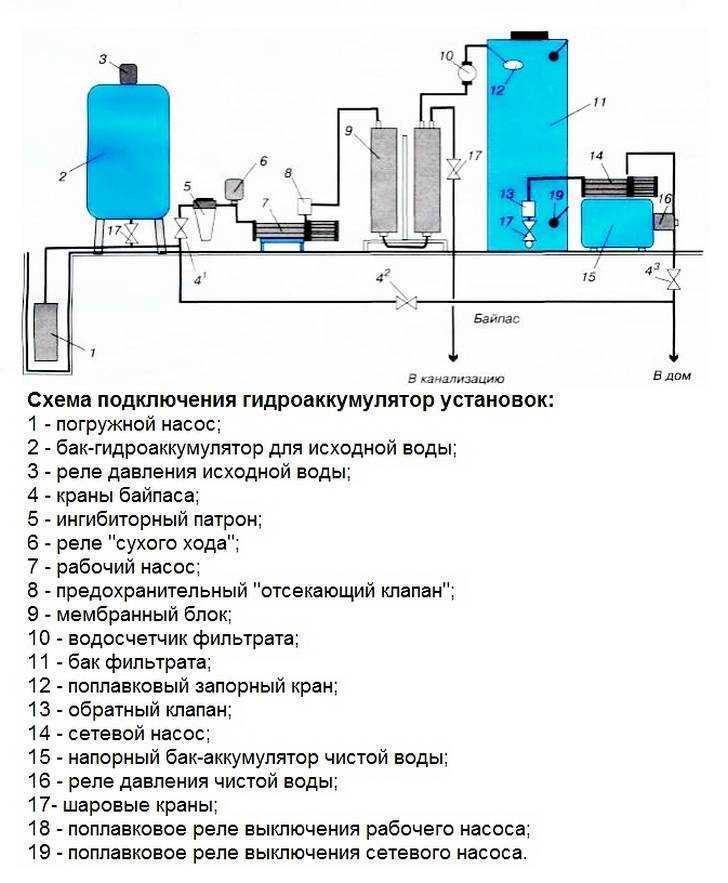

Схема подключения гидроаккумулятора. (Для увеличения нажмите)При проведении подключения глубинного насоса, нельзя забывать об обратном клапане.

Он требуется, чтобы не дать возможность имеющемуся воздуху выдавить обратно в скважину воду.

Он должен устанавливаться непосредственно на насос, перед подключением всех остальных элементов.

Вначале следует правильно установить погружной насос. Чтобы это сделать, возьмите веревку с прикрепленным к ней грузом и замерьте глубину вашей скважины. После этого пометьте на веревке место, куда следует опустить насос. Он должен быть установлен на расстоянии не более 30 сантиметров от уровня воды.

Затем шланг насоса, который выходит на поверхность при помощи штуцера, на котором должно иметься пять разъемов, скрепляют с реле давления.

После этого производится подключение водовода и гидроаккумулятора к находящимся на штуцере разъемам. Также к нему подключается, и система при помощи которой производится управление всей системой.

Разумеется, при проведении этого подключения все соединения должны быть тщательно загерметизированы. Это производится при помощи пакли с герметиком или ленты ФУМ, они лучше всего подходят для этих целей. Как видим, схема подключения совсем несложная.

Как устроен гидробак и для чего нужен в системе водоснабжения

Гидробак, мембранный бак или гидроаккумулятор – это названия одного устройства, представляющего собой герметичную металлическую емкость. Внутри нее встроена эластичная мембрана в форме груши с небольшим количеством воды. Мембрана прикреплена к корпусу гидробака с помощью фланца с патрубком и делит емкость на две части. Одна из частей заполнена водой, вторая – воздухом или азотом. Если гидробак планируется установить в бытовой системе водоснабжения, то приобретают устройства, заполненные воздухом. Для промышленного использования в гидроаккумулятор закачивают азот.

С увеличением объема воды в емкости воздушная часть, соответственно, уменьшается, что приводит к повышению давления в системе подачи воды. После достижения определенных параметров специально настроенное реле отправляет команду на отключение насосного оборудования.

Для изготовления бака используется металл, однако причин для образования очагов коррозии нет. Дело в том, что от контакта с водой металл защищен мембраной, которая изготовлена из высокопрочного резинового бутила. Этот материал также обладает высокой устойчивостью к воздействию микроорганизмов, что способствует поддержанию качественных характеристик воды в соответствии с санитарными и гигиеническими требованиями. Можно с уверенностью сказать, что взаимодействие с этим видом резины никак не влияет на вкусовые свойства воды.

В мембранный отсек вода поступает через специальный патрубок, который оснащен резьбовым соединением идеальный вариант предполагает наличие одинакового диаметра у напорного патрубка и соединительного выхода трубопровода. В этом случае можно не беспокоиться о дополнительных гидравлических потерях внутри труб водопроводной системы.

Для регулировки давления внутри гидробака воздушная камера оснащена специальным пневмоклапаном. Накачивание воздуха в предназначенный отсек выполняется с помощью обычного автомобильного ниппеля. Также через это приспособление осуществляется стравливание избыточного количества воздушной массы. Закачивать воздух можно с помощью компактного автомобильного или простого велосипедного насоса.

Конструкция устроена таким образом, что мембрана не имеет возможности порваться под напором поступающей в нее воды. Дело в том, что сжатый воздух внутри гидробака оказывает сопротивление этому напору и препятствует ее деформации или разрыву. Следует отметить, что сжатый воздух позволяет выполнить регулировку давления, перед тем как подключить гидроаккумулятор. В целом, регулировка гидрофора не представляет каких либо сложностей.

Рассматривая устройство мембранного бака, можно выделить несколько основных узлов:

• Корпус, изготовленный из металла.
• Мембрана, выполненная из высокопрочной резины.
• Фланец, оснащенный клапаном.
• Ниппель для закачивания или стравливания воздуха.
• Ножки.
• Платформа для установки насоса.

Зная устройство оборудования, можно самостоятельно решить проблему, как правильно подключить гидроаккумулятор для водоснабжения.

Обвязка расширительного бака

Перед тем, как подключить гидроаккумулятор для систем индивидуального водоснабжения, готовят комплектующие: автоматические приборы, фильтры и переходные муфты для подсоединения труб ПНД. После подсоединения электронасоса к водопроводу из ПНД при помощи переходных пластиковых муфт и размещения его в скважине, дальнейшие работы по сборке проводят в следующей последовательности:

1. На выходе водопроводной трубы из насоса устанавливают шаровый кран и фильтр грубой очистки для удаления песка из воды.
2. После фильтра устанавливают тройник с диаметром отверстий, подходящих для подключения автоматики. В его верхний отвод вкручивают переходную муфту для подключения реле.
3. Для присоединения к электронасосу реле давления и манометра применяется стандартный пятивходовой штуцер, который подключают к тройнику при помощи переходника.
4. На выходе штуцера с наружной резьбой диаметром 1 дюйм устанавливают шаровый кран с накидной гайкой – это позволит производить ремонт и замену узлов, не сливая воду из всей водопроводной магистрали.
5. К выходному отверстию штуцера с внутренней резьбой 1 дюйм при помощи гибкой подводки присоединяют гидроаккумулятор.
6. Далее в пятивыводной штуцер устанавливают манометр и реле давления, в тройник вкручивают реле сухого хода.
7. В конце подключают электрический кабель питания к реле – монтаж автоматики на этом можно считать законченным.

Многие предпочитают устанавливать всю автоматику с помощью соединительных штуцеров непосредственно на выходе гидроаккумулятора – такая методика не требует подводного шланга.

Гидробак является основным узлом в автоматических системах управления электронасосами, необходимым для снижения нагрузки на водопроводную магистраль и уменьшения циклов срабатывания насосного оборудования. Его соединение с трубопроводом и настройку довольно просто сделать своими руками при использовании простейшего сантехнического инструмента. Для правильного выбора расширительного бака можно использовать не слишком сложную формулу или определить его параметры приблизительно в зависимости от объема подачи или мощности насосного оборудования.

Монтаж с погружным насосом

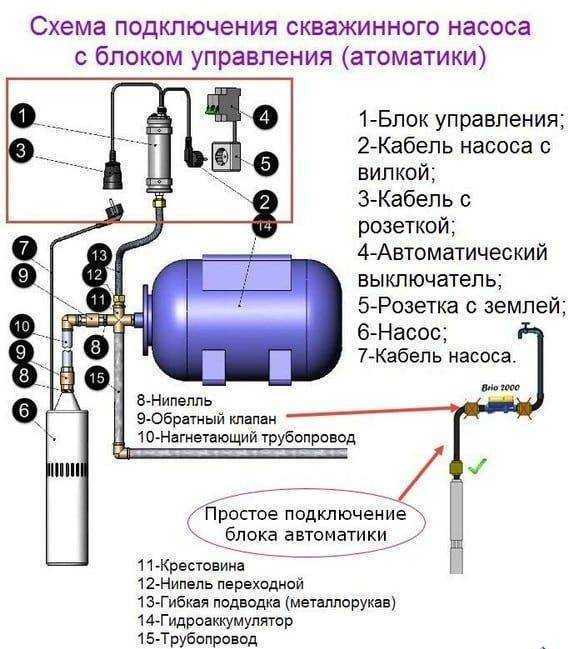

Схема подключения гидроаккумулятора к скважинному насосу. (Для увеличения нажмите)

В случае, если вода в системе водоснабжения берется из скважины, насос, качающий воду в гидроаккумулятор, располагается под землей.

Главная особенность такой схемы подключения – наличие в системе обратного клапана.

Благодаря этому приспособлению накачанная вода не сможет утечь обратно в скважину.

Монтаж обратного клапана осуществляется до подключения остальных элементов системы. Устанавливается он прямо на насос одним концом, к другому же подключается трубопровод, идущий к гидроаккумулятору.

Подключение гидроаккумулятора к погружному насосу происходит в следующем порядке:

1. Измеряется глубина, на которую предстоит опустить насос так, чтобы он не доставал до дна колодца или скважины примерно на 30 см. Для измерения используется веревка с грузом.
2. Насос с подключенным клапаном опускается в скважину и фиксируется страховочным тросом.
3. Труба от насоса, выходящая на поверхность, подключается к реле давления воды через штуцер.
4. К тому же штуцеру подсоединяется гидроаккумулятор, водопровод потребления и система управления. Таким образом, понадобится пятиразъемный штуцер.

Примите во внимание: очень важно сделать все соединения герметичными, для чего можно использовать ленту ФУМ или обычную паклю, пропитанную герметиком

Мембрана для гидроаккумулятора как ее заменить при неисправности

Нормальная функциональность домашней системы водоснабжения зависит от исправности гидроаккумулятора. При наличии сбоев в работе водопроводной сети, необходимо незамедлительно установить причину неисправности и отремонтировать оборудование. В противном случае могут возникнуть более серьезные поломки и необратимый выход из строя всего оборудования. Самая частая причина поломки – мембрана гидроаккумулятора. Узнаем, как ее проверить, заменить и провести диагностику системы.

Как проверить и диагностика неисправностей

Большинство неисправностей гидроаккумулятора возможно исправить самостоятельно. Все причины можно разбить на несколько групп.

Таблица 1. Неисправности в гидроаккумуляторах

Запустить слив воды.

Если при этом наблюдается выход воздуха, то мембрана имеет механические повреждения

отсутствие сжатого воздуха в баке.

Накачка воздуха до необходимого давления

Рекомендации по обслуживанию гидроаккумуляторов:

Как проверить начальное давление в емкости:

• Отключить бак от системы.
• Спустить воду.
• Подключить манометр к ниппелю.
• Если показания ниже установленных по умолчанию, необходимо накачать давление до рабочего (автомобильным компрессором, например).

Выбор мембраны

Гидроаккумуляторы различают вертикального и горизонтального исполнения. Соответственно, мембраны также различают различных форм и исполнений: конусовидные, цилиндрические, сферические, ребристые.

При замене узла, следует приобретать изделие с аналогичными характеристиками – размером, объемом, диаметра горловины, максимальной температуре рабочей среды, материала, рабочему давлению и др.

Стоимость замены

Мембрана является элементом оборудования, которое наиболее часто выходит из строя, т.к. подвергается постоянного сжатиям и растягиваниям. Стоимость замены зависит от типа бака, емкости, типа мембраны, производителя.

Если система водоснабжения эксплуатируется непрерывно, целесообразно приобрести более дорогую мембрану, которая способна выдержать большее количество циклов эксплуатации.

Стоимость моделей импортных производителей достигает половины стоимости самого гидроаккумулятора. При этом номинальный срок эксплуатации изделий в несколько раз выше более дешевых.

Замена мембраны

При наличии минимальных навыков работы с водопроводным оборудованием заменить мембрану на гидробаке не представляет сложностей. Придерживаясь правильного порядка действий, замена узла занимает минимальное количество времени:

1. Отключение бака от водопровода.
2. Удалить избыточное давление воздуха при помощи ниппеля.
3. Слить воду из емкости.
4. Снять манометр, высвободив при этом пространство для выхода мембраны.
5. Удалить нерабочую деталь.
6. Установить новую мембрану, закрепить манометр.
7. Накачать давление на 0,2 меньше нижнего давления реле насоса.
8. Установить обратно.

После этого необходимо проверить работоспособность водопровода. Для этого необходимо заполнить систему водой и проконтролировать работу емкости.

Ремонт или как заклеить

Ремонт мембраны возможно выполнить путем вулканизации. Данный метод может продлить срок ее службы на несколько недель – до приобретения и установки исправного изделия. Но любые ремонты – это временная мера и в любом случае придется купить новую.

Гидроаккумулятор без мембраны

Кроме типовых гидробаков заводского изготовления можно изготовить такое устройство самостоятельно. Гидроаккумулятор без мембраны — это обычный бак для воды т.к. именно мембрана способствует поддержанию давления в системе. Гораздо проще купить недорогой готовый гидроаккумулятор.

Для того чтобы соорудить гидроаккумулятор самостоятельно необходимы следующие материалы:

• бак (емкость) объемом не менее 30 л,
• запорная арматура,
• шаровой кран,
• полдюймовый кран,
• крепежные детали (шайбы и гайки),
• уплотнитель (герметик),
• резиновые прокладки,
• ниппель,
• фитинги (тройник, черверник).

1. В емкости проделать отверстия (на крышке и дне, сбоку).
2. Установить полдюймовый кран в верхнем отверстии (на крышке), уплотнить место соединения прокладками и герметиком, зафиксировать шайбами.
3. На кран насадить тройник.
4. В нижнем отверстии зафиксировать запорный ¾ кран, на который надеть тройник.
5. На боковое отверстие установить шаровой кран.

Неисправность гидроаккумулятора может влиять на работу всей системы водоснабжения. Применяя советы и методы, описанные в статье, легко устранить неисправности в домашней водопроводной системе. Своевременная профилактика может предупредить серьезные поломки и преждевременный выход из строя гидробаков и всей системы в целом.

Как подключить гидроаккумулятор к погружному насосу — Жми

1. Отключают электронасос от питания.
2. Снимают защитную крышку и прижимают клапан гидробака в виде головки ниппеля на выходе устройства – если оттуда поступает жидкость, значит произошло повреждение резиновой мембраны и ее необходимо менять. Если из гидробака поступает воздух, с помощью автомобильного манометра измеряют его давление.
3. Сливают воду из магистрали, открывая ближайший к расширительному баку кран.
4. При помощи ручного насоса или компрессора накачивают в аккумуляторный бак воздух до достижения показаний манометра в 1,5 бар. Если после автоматики происходит подъем воды на определенную высоту (дома высокой этажности), общий напор и диапазон работы системы повышают исходя из того, что 1 бар. приравнивают к 10 метрам вертикального водного столба.

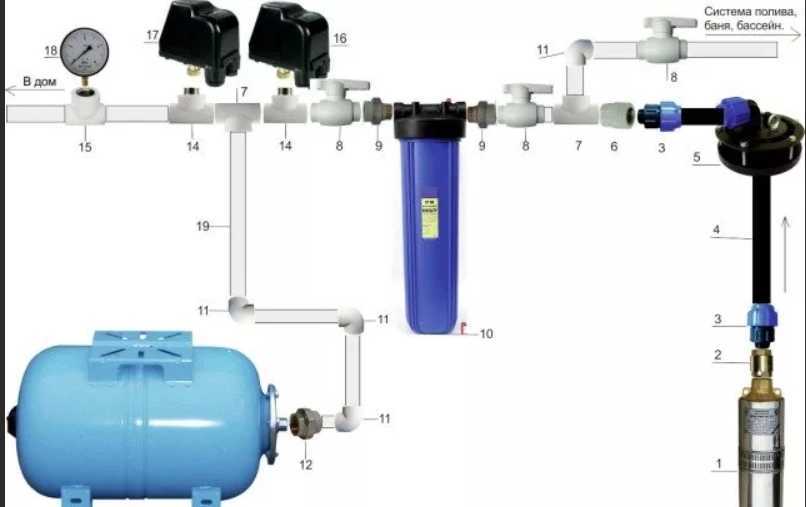

Схема подключения гидроаккумулятора для систем водоснабжения

В общем виде все гидроаккумуляторы стоят из следующих основных частей:

• корпус с ножками,
• мембрана (в некоторых моделях заменяется резиновой грушей, расположенной в корпусе по принципу «сосуд в сосуде»),
• ниппеля для закачки воздуха, обычно снабженного защитной крышкой.

Некоторые изделия имеют отличительные конструктивные особенности:

• горизонтальные модели дополняются краном или вентилем для стравливания воздуха,
• оборудование для питьевой воды снабжается «грушами» из специальных сортов каучука, химически нейтральных и не дающих жидкости посторонних запахов или привкусов,
• гидроаккумуляторы для систем отопления представляют собой расширительные баки.

По типу расположения различают два типа моделей:

• Горизонтальные изделия чаще используются для наружных насосов. Перекачивающие агрегаты в таких случаях устанавливаются на гидроаккумуляторы.
• Вертикальными моделями чаще оснащаются системы водоснабжения с погружными насосами.

Выбор конфигурации и установка гидроаккумулятора для систем водоснабжения в то же время может осуществляться из соображений наличия свободного пространства для монтажа той или иной модели.

По назначению различают следующие типы гидроаккумуляторов:

• для холодного водоснабжения (наиболее популярный вариант, использующийся не только в домах с постоянным проживанием, но и на дачах),
• для горячего водоснабжения, изготавливаемые из материалов, способных выдерживать высокие температуры и устанавливающиеся при монтаже полноценной системы, включающей холодное и горячее водоснабжение .

Отопительные гидроаккумуляторы окрашиваются в красный цвет, а оборудование для систем водоснабжения (ХВС и ГВС) – в синий.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Гидроаккумулятор для системы водоснабжения в доме: настройка, схемы подключения, регулировка давления Если условия совсем стесненные, имеет смысл рассмотреть возможность приобретение насоса с плавным пуском, и не тратить деньги на гидроаккумулятор. Спрашивайте, я на связи!

Преимущества установки гидроаккумулятора в кессоне

Гидроаккумулятор можно установить в кессоне или в доме, например, в подвале, котельной или, при отсутствии технического помещения, даже на кухне. Но, как правило, если загородный дом планируется использовать для круглогодичного проживания, гидроаккумулятор лучше располагать в кессоне, представляющую собой герметичную изолированную емкость, в которую исключается попадание грунтовых вод. Конструктивно, кессон имеет вид бочки или коробки, горловина которой располагается в верхней части. Для защиты от промерзания используется тепло самой земли, так как нижняя часть кессона должна находиться ниже уровня промерзания грунта, в среднем этот показатель составляет 2 м, так как высота этих конструкций составляет около 2 м, а диаметр 1 м, хотя могут изготавливаться сооружения и других форм и размеров.

Учитывая, что установка гидроаккумулятора в кессоне предполагает дополнительные и весьма серьезные расходы, некоторые владельцы домов принимают решение о монтаже оборудования в доме, мотивируя это проблемой его лучшей сохранности. Но если скважина или иной источник воды располагается на достаточном удалении, то такой вариант станет весьма затратным, так как потребуются дополнительные ресурсы на перекачку. И кроме того, даже в доме большой площади найти место для дополнительного оборудования и при этом соблюсти все требования по его монтажу не всегда бывает легко. Поэтому оптимальный вариант – это кессон, в котором размещение гидроаккумулятора является самым логичным решением. Это позволит избавить дом от дополнительного оборудования, работа которого может приносить дополнительный дискомфорт в жизнь его обитателей.

При проектировании системы автономного водоснабжения дома можно воспользоваться помощью специалистов нашей компании «Alfatep» как для того чтобы выбрать необходимое оборудование, так и для того, чтобы определиться с местом его установки. А работу по монтажу можно доверить нашим мастерам.

Подключение гидроаккумулятора к системе

В стандартном варианте система водоснабжения загородного дома включает, помимо трубопровода, такие компоненты, как реле давления и обратный клапан, препятствующий току воды в колодец. В ней должны присутствовать манометр, насос и гидроаккумулятор.

Подключение к системе.

Особенности подключения всех указанных элементов сводятся к выбору соединения – со штуцером или более сложным способом.

С пятивыводным штуцером или без

Когда подключается поверхностный насос, то гидроаккумулятор необходимо установить около него, в то время как обратный клапан ставится на всасывающие трубы, а остальные перечисленные компоненты монтируются в 1 связке.

Соединение осуществляется с использованием пятивыводного штуцера. Он представляет собой устройство с выводами разного диаметра, соответствующими перечисленным выше элементам.

Но процесс может осуществляться и без штуцера, а вместо него будут использоваться фитинги и отрезки труб. Но такой вариант считается более трудоемким и менее надежным.

Выводом диаметра 1 дюйм штуцер устанавливается на бак, чтобы патрубок был направлен вниз, а устройства для контроля давления подключаются к выводам на 1/4 дюйма каждый. Затем добавляются оставшиеся элементы.

Как установить два гидробака на один насос

Иногда в процессе использования конструкции потребление воды увеличивается и обустроенного гидробака не хватает. В таких случаях можно параллельно монтировать еще 1 резервуар.

Перенастройки системы не требуется. Реле давления должно контролировать показатели в том гидроаккумуляторе, в котором было изначально поставлено. Зато повышается надежность системы – при выходе из строя 1 бака, 2-й продолжит работу.

Когда выполняется дополнительное подключение гидроаккумулятора, на вход уже имеющегося нужно установить тройник, к любому из его выходов подсоединить насос, а к 2-му – новый бак.

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти вполовину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Как подключить реле гидроаккумулятора?

Реле гидроаккумулятора – блок с винтами и пружинами, позволяющий настроить минимальный уровень давления, при котором насос включится, и максимальный, при котором он выключится. Настройка осуществляется заворачиванием винтов. Разница в давлении между включением и выключением должна составлять 2 бар.

Кабель питания насоса подключается непосредственно к реле. Для этого в нём расположен набор клемм или розетка 220 В. Схема подключения кабеля насоса к клеммам идёт в комплекте с реле. К моделям с розеткой достаточно просто подключить шнур насоса.

Само реле включается в сеть через клеммы для электрокабеля или заранее установленной «вилкой».

После этих процедур реле уже устанавливается в систему. Перед началом монтажа выключите реле из розетки.

Место емкости в системе водоснабжения

В системах водоснабжения гидроаккумулятор располагается после насоса, перед входной трубой. В этом месте он способен контролировать давление и выполнять защитные функции, например, при гидроударе. Гидроудар происходит при резком закрытии крана и одновременно работающем насосе. Жидкость по инерции двигается к выходу, когда ей перекрывают движение, возникает обратная волна. Она сталкивается с набегающей массой жидкости и происходит повреждение труб. Отсутствие встречного потока предохраняет магистраль от разрыва.

Некоторые покупатели путают накопительную емкость с расширительным баком. Второй предназначен для компенсации потерь жидкости при ее нагревании и устанавливается в системах отопления. При испарении жидкости дополнительная порция поступает из водопровода.

При отключении электричества есть небольшой запас воды, который можно использовать для бытовых нужд.

Когда гидробак не нужен

В системах полива гидроаккумулятор не нужен, так как при постоянном открытом кране насос будет работать без выключения. Если в данной схеме присутствует накопительная емкость, оборудование будет часто включаться, что приведет к преждевременной выработке ресурса.

При покупке насоса с автоматической системой, предполагающей плавный запуск двигателя, ГА также не нужен. Гидроудар трубам не грозит, так как поток жидкости движется медленно.

Вначале теория

Автономная система водоснабжения с гидроаккумулятором

Если в водонапорной башне давление воды создается за счет силы тяжести — и чем выше расположена емкость, тем оно больше, то в гидроаккумуляторе для этого используется внешнее давление на жидкость. Поэтому для этих устройств не важна высота, да и место тоже.

Классификация гидроаккумуляторов

Они делятся на две группы:

1. Механические, в которых давление создается усилием сжатой пружины, упругой мембраны или грузом.
2. Пневматические — в них на воду давит газ, который тоже находится под давлением. Для разделения воды и газа используются гибкие мембраны из резины или подобных материалов.

В небольших системах автономного водоснабжения используется именно последняя разновидность, так как она проще по конструкции и дешевле в обслуживании. В дальнейшем и пойдет разговор именно о них.

Гидроаккумуляторы это компактная замена водонапорных башен

Водоснабжение с гидроаккумулятором вполне может обеспечивать небольшой поселок, в котором проживают до 1-2 тысяч жителей.  Автор этих строк, работая в коммунальной сфере, переделал более 10 сельских водопроводов подобным образом.

Причем, стоимость покупки и монтажа гидроаккумулятора на порядок меньше, чем замена полностью изношенной (в основном из-за коррозии) башни Рожновского на новую.

Устройство гидроаккумулятора

Гидроаккумулятор в разрезе

Как мы уже говорили, речь будет идти о пневматических гидроаккумуляторах (еще одно название — гидропневмоаккумулятор). Конструкция их крайне простая, фактически он состоит из нескольких деталей.

1. Корпус, как правило, металлический. В него закачивается воздух (в промышленных аккумуляторах для специальных жидкостей это может быть и азот, но для сравнительно небольших объемов воды это просто воздух).
2. В корпусе закреплена мембрана, она представляет собой резиновый мешок (грушу). Он соединен патрубком с водопроводом, и в него закачивается вода под давлением насоса из водопровода. Как известно, она, в отличие от воздуха, несжимаема, поэтому сжимается последний. При разборе воды, воздух, расширяясь, вытесняет ее.
3. Для того чтобы закачивать воздух, в объем между корпусом и грушей устанавливается патрубок с золотником. В большинстве случаев он полностью аналогичен тем, которые применяются на автомобильных шинах.
4. Дополнительно на гидроаккумулятор могут быть установлены манометры для контроля давления и датчики реле.

Для чего предназначены гидроаккумуляторы

Олин из вариантов установки гидроаккумуляторов в системах водоснабжения

• Систему автономного водоснабжения можно построить и без них. Для этого нужно: либо чтобы насос работал постоянно, либо он включался при разборе (падении давления в водопроводе). Но такой подход невыгоден, так как снижает его ресурс и увеличивает потребление электроэнергии. Поэтому ставят гидроакуумуляторы, которые позволяют насосам включаться только периодически.
• Эти агрегаты, регулируя давление в водопроводе, компенсируют гидроудары приводящие к разрушению труб и других деталей системы.

Гидроудар и его последствия

• Регулировка давления обеспечивает еще и стабильную работу смесителей. Если в системе напор резко скачет, то тяжело выставить нужную температуру на точках разбора.
• Для исключения «сухого хода» насоса. При запуске без воды в корпусе крыльчатка резко раскрутившись, так как нет сопротивления, может сорваться с вала. Для того чтобы вода не уходила, до насоса ставят обратный клапан, гидроаккумулятор же обеспечивает наличие жидкости после насоса.

Последствия «сухого хода» насоса

Для создания запаса воды в случае перебоев с электроэнергией. Однако нужно отметить, что в небольших автономных системах емкость гидроакуумуляторов редко превышает 10-20 литров (по этому параметру они уступают напорным емкостям). Так что принять душ или помыть посуду при отсутствии электроэнергии не получится. Но никто не мешает поставить аккумулятор большей емкости.

Гидроаккумуляторы большой емкости могут долго подавать воду при отключенном насосе

О работе гидроаккумулятора в системах водопровода можете также посмотреть видео в этой статье:

Полезные советы

Во время работы поверхностный насос и гидроаккумулятор сильно вибрируют, что станет источником постоянного шума. Закрепите их на резиновой подкладке, чтобы уменьшить громкость во время работы. К тому же, это снизит повреждения пола.

Регулировать давление воздуха в гидроаккумуляторе можно с помощью любого компрессора, в том числе, автомобильного, или обычным ручным насосом. Делается это через ниппель в стенке бака. Чем выше давление, тем меньше входит воды, но тем сильнее напор.

При давлении ниже 1 бар стенки заполненной водой мембраны могут касаться стенок бака. Это приводит к износу мембраны, поэтому регулярно проверяйте давление в баке. Для этого подключите манометр к ниппелю бака. С полным баком давление воздуха должно быть не меньше 3 бар.

Какой нужен объём гидробака?

От объёма бака зависит запас воды, который будет доступен в автономном режиме. Универсальной формулы для его расчёта нет, но, в среднем, 25 л бака хватит семье из двух человек при трёх точках потребления: кране, душе и унитазе. Такого бака достаточно при среднем потреблении 2 куб. м воды в час. При отключении света запаса воды хватит, чтобы помыть руки и налить воды в чайник.

В областях с частыми перебоями электропитания или при потреблении до 3,5 куб.м/час следует выбирать баки 50 л, а при более высоком расходе воды – от 100 л.

Указанный производителем объём – это вся бочка целиком, объём воды внутри будет минимум на треть меньше. То есть, в гидробаке на 100 л поместится около 70 л воды, а то и всего 50 л.

Виды мембранных баков

Гидробаки могут быть установлены в системе водоснабжения разного назначения.

В частности, речь идет о следующем:

• Обеспечение потребности в горячей и холодной воде.
• Системы отопления частного дома.

В первом случае мембранный бак позволяет продлить срок службы насосного оборудования за счет установленного режима включения и выключения и защищает систему от разрушительного воздействия гидроударов. Второй вариант предполагает использование гидробака в качестве расширителя, который вмонтирован в закрытую отопительную систему и является ее неотъемлемой частью.

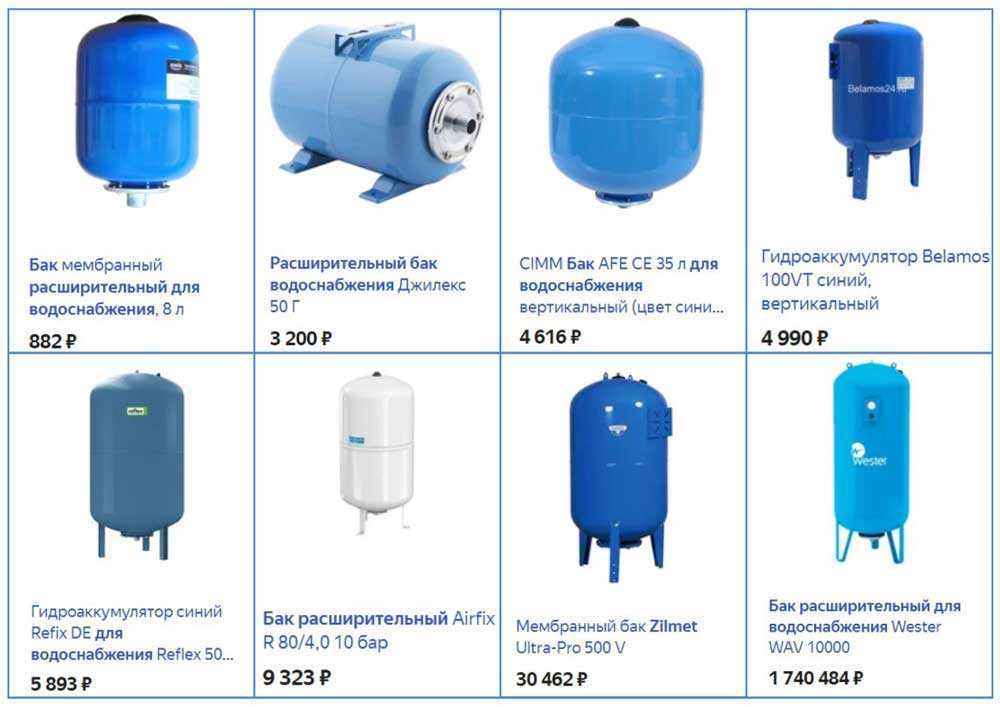

По конфигурации гидробаки делятся на горизонтальные и вертикальные модели. Стоит отметить, что конфигурация емкости не оказывает влияния на принцип ее работы и подключение погружного насоса к гидроаккумулятору.

Отличительной особенностью гидробаков вертикального типа является специальный клапан, через который осуществляется стравливание лишнего воздуха. Причем в большинстве случаев клапаном оснащены модели объемом более 50 литров. Клапан вмонтирован именно в верхнюю часть емкости, так как воздух, поступающий в мембранный отсек вместе с водой, имеет свойство накапливаться вверху камеры.

гидроаккумулятор для систем водоснабжения
