Cамодельная автоматика пеллетной горелки на базе arduino nano

Принцип работы

Некоторое количество дров, которое определяется объемом загрузочной камеры, загружают в нее и производят предварительный розжиг при подаче первичного воздуха. Когда топливо загорится, искусственно создают условия с недостаточным содержанием кислорода, благодаря которым из дров выделяется горючий газ. Он представляет собой смесь угарного газа с летучими углеводородами. С повышением давления в загрузочной камере он поступает через форсунку в камеру сжигания. Сюда же подается вторичный воздух. Его смешивание с пиролизным газом, а также высокотемпературные условия обеспечивают воспламенение и сгорание газовой смеси.

При сгорании выделяется тепло, углекислый газ и вода – в большинстве случаев говорят о полном сгорании топлива с выделением «чистых» продуктов горения, перечисленных выше. Тепло через стенки теплообменника передается теплоносителю, в роли которого выступает вода, циркулирующая в системе водяного отопления. Охлажденные продукты горения выводятся через дымоход.

Котлы на пеллетах – устройство

Основные части агрегата:

• топливный корпус с теплообменником;
• пеллетная горелка;
• бункер для загрузки гранул;
• механизм со винтом для подачи топлива в зону горения;
• блок управления;
• датчик температуры;
• другие мелкие составляющие.

Главная особенность пеллетного котла в системе наддува. Если просто высыпать порцию гранул в топку обычной печи, воздух будет поступать плохо и вместо жаркого пламени, топливо будет тлеть.

Пеллеты засыпаются в отдельностоящий бункер, и подаются в котёл, при помощи Архимедова винта (или шнека) по трубе. В зоне горения располагается теплообменник (труба в виде змейки, спирали или решётка), наполненный теплоносителем и подключенный к системе отопления.

Отходы отработанного топлива ссыпаются в зольник.

Полностью автоматизированные заводские конструкции требуют минимального вмешательства человека. Блок управления руководит подачей, степенью горения и очисткой золы.

Средства автоматизации

Для автоматизации требуется специальный блок управления – автоматика твердотопливного котла не имеет соответствующих возможностей. К контроллеру подсоединяются двигатели шнека и нагнетающего вентилятора, а также температурные датчики. Получая сигнал от датчиков, контролер будет управлять работой двигателей, регулируя подачу топлива и тягу.

Самоделка также может быть оснащена устройством для автоматического розжига и контроля пламени с фотодатчиком, которые также управляются контроллером. Датчик заполнения в патрубке с топливом позволит контролировать подачу сыпучего энергоносителя.

Использование средств автоматизации заметно удорожает агрегат, но делает его максимально удобным в эксплуатации.

Автоматизация работы котла с помощью пеллетной горелки

Устройство

Любая горелка преследует одну цель – создание мощного пламени для нагрева воздуха или водной рубашки котла. При этом саму мощность горения можно регулировать самостоятельно.

Пеллетная горелка преследует аналогичные цели. Устройство представляет собой аэродинамическую трубу, в которую подаётся твёрдое топливо и нагнетается воздух для горения. Подача топлива в трубу осуществляется с помощью специального конвейера шнекового типа. Само топливо перед горением находится в загрузочном бункере. Бункер может иметь различный объём, при этом именно от объёма зависит, как долго горелка может гореть самостоятельно без вмешательства человека (подсыпка топлива).

Устройство пеллетной горелки: 1 — Пеллет поступает в горелку под действием силы тяжести; 2 — Воздух поступает в горелку за счёт разряжения, создаваемого тягой дымовой трубы; 3 — Горение пеллета происходит в камере горения, которая называется «корзинка»; 4 — За счёт высокой температуры, в корзинке происходит термическое разложение древесины, которое формирует поток горючих газов; 5 — Под корзиной проходит поток вторичного воздуха; 6 — В сопле горелки поток горючих газов и вторичного воздуха смешивается, формируя факел; 7 — Твёрдые продукты горения потоком вторичного воздуха выбрасываются из горелки в зольник котла или печи; 8 — Вентиляция канала подачи не позволяет горячим газам диффундировать вверх по каналу и разрушать пеллет, обеспечивая стабильную подачу гранул.

Воздух в зону сжигания подаётся принудительным путём за счёт нагнетания посредством вентилятора.

Камера для сжигания топлива в горелке может иметь круглый либо прямоугольный тип. Круглые горелки наиболее распространены за счёт простоты изготовления. Снаружи к камере сжигания прикреплён патрубок трубы, через который с конвейера подаётся топливо.

В конструкции также предусмотрен зольник, в котором накапливаются отходы горения. В процессе горения пеллет образуется немного золы, потому очищать зольник нужно не чаще, чем раз в неделю при активном использовании горелки.

Выделяют несколько видов пеллетных горелок, каждая из которых имеет свои достоинства и недостатки.

Факельного типа

Изначально устройство использовалось для получения тепла посредством сжигания зерна, в дальнейшем оно было переоборудовано для сжигания твёрдого прессованного топлива.

Вид сбоку на горелку факельного типа

• Небольшие габаритные размеры;
• Можно использовать совместно с котлами, у которых топочная камера имеет небольшие размеры;
• Упрощённая эксплуатация;
• Повышенная надёжность;
• Можно сжигать пеллеты низкого качества.

• Небольшая мощность по сравнению с другими горелками;
• Пламя направлено горизонтально, из-за чего оно нагревает котёл локально.

Объёмного типа

В отличие от предыдущей модели, обладают повышенной мощностью и высоким коэффициентом полезного действия. К недостаткам устройства относят усложнённую конструкцию, большие габаритные размеры, зависимость от качества используемых пеллет.

Общий вид горелки объёмного горения

Каминные

Горение пеллет в каминной горелке

Подобные конструкции преимущественно используются в бытовых условиях, устанавливаются в каминах и котлах. Принцип работы устройства следующий: пеллеты падают в специальную чашу, где происходит их сгорание под действием подаваемого снизу воздуха.

К недостаткам модели относят размеры устройства и необходимость проведения точечной настройки для правильного горения.

Основные модели

Купить котёл Stropuva вы сможете в специализированных магазинах, являющихся дилерами производителя, а также в онлайн-магазинах. Минимальная цена составляет 60 тыс. рублей за модель минимальной мощности. Продолжим обзор описанием выпускаемых моделей.

Стропува Mini S8

Перед нами самый маленький дровяной котёл мощностью 8 кВт, созданный для обогрева помещений площадью до 80 кв. м. Он работает на древесных брикетах и дровах, оснащён предохранительным клапаном и термометром. Температура нагрева теплоносителя составляет от +60 до +95 градусов. Максимальное давление в контуре – до 1,5 Бар. КПД модели составляет 85% – довольно неплохой результат для твёрдотопливного оборудования. Ориентировочная стоимость данного котла составляет 61 тыс. рублей.

Стропува Mini SP8

От предыдущей модели этот котёл отличается поддержкой работы на пеллетах. В этом режиме он нуждается в подключении к электросети с напряжением 220 Вольт – электроэнергия используется для работы вентилятора, используемого в системе розжига топлива. При работе на дровах и брикетах котёл работает в автономном режиме. Остальные параметры схожи почти на 100%.

Стропува S20

Одна из самых популярных моделей. Она позволяет обогревать жилые постройки площадью до 200 кв. м. Котёл построен по энергонезависимой схеме, в качестве топлива используются брикеты и обычные дрова. Время горения составляет до 31 часа. Если хочется забыть о закладке горючего на несколько дней, рекомендуем приобрести модификацию Stropuva S20U – она может работать на угле, обеспечивая до 120 часов непрерывного горения. Модель Stropuva S20P умеет работать на пеллетах до трёх часов.

Стропува S40

Перед нами самый мощный котёл во всей линейке. Его тепловая мощность составляет 40 кВт, продолжительность горения – до 31 часа, обогреваемая площадь – до 400 кв. м. Аппарат оснащён довольно внушительной рубашкой-теплообменником, вмещающей в себя 58 литров воды. Максимальное давление в системе составляет до 2 атмосфер при средней температуре до +75 градусов. В камеру сгорания аппарата помещается свыше 90 кг дров. Также выпускаются модификации для работы на пеллетах и каменном угле.

Прочие модели и выпускаемые модификации

Также в продаже представлены твёрдотопливные котлы от компании Стропува мощностью 15 и 30 кВт. Они рассчитаны на площадь до 150 и 300 кв. м. Все рассмотренные в обзоре модели выпускаются в трёх модификациях:

• Основная – оборудование работает только на дровах и топливных брикетах (евродрова).
• С индексом P – предусмотрена возможность работы на пеллетах, горение до 72 часов.
• С индексом U – агрегаты с возможностью работы на каменном угле, время горения до 120 часов.

Естественно, реальное время горения может быть меньшим – оно зависит от характеристик топлива (тип древесины, степень сухости).

Некоторые люди предъявляют к отопительному оборудованию дизайнерские требования

Если вам действительно так важно, как выглядит котёл, то у нас есть приятная новость – Стропува выпускает своё оборудование в нескольких цветах. Основной цвет (и самый распространённый) – жёлтый. Возможно приобретение котлов коричневого, синего, красного, зелёного и чёрного цветов

Предусмотрена и пятнистая окраска (жёлтый и грязно-зелёный цвета)

Возможно приобретение котлов коричневого, синего, красного, зелёного и чёрного цветов. Предусмотрена и пятнистая окраска (жёлтый и грязно-зелёный цвета).

Виды котлов

Оборудование Стропува, как и другие виды устройств, работающих на твердом топливе, производитель выпускает разной мощности. Кроме этого, есть более простые модели, работающие на древесине и отходах этого материала, а есть более универсальные. Камера сгорания последних позволяет сжигать в ней каменный уголь разных марок (кроме используемого в доменных печах), а также различные топливные брикеты и пеллеты.

Твердотопливники длительного горения обыкновенные

Виды топлива для универсального твердотопливного котла Стропува

Устройства работают только на дровах и отходах древесины. Технические характеристики аппарата средней мощности:

• Отдача тепловой энергии – 10 киловатт.
• Рекомендуемая площадь для обогрева – не более 100 квадратов.
• Коэффициент полезного действия – около 87%.
• Объем водяной рубашки – 34 литра.
• Вместительность бункера для дров – около 25 кг.
• Размер полена в длину – не более 0.35 метра.
• Параметры топливника – 0.350Х0.210Х0.250 метра.
• Массогабаритные показатели – 1.92 метра высота, 0.45 метра диаметр, 185 килограмм.

Оригинальные модели устройств выпускают в республике Литва.

Котлы длительного горения Стропува универсальные

Для агрегата нужно выделить отдельную топочную

Эти агрегаты имеют напольное исполнение и могут работать на разном топливе естественного происхождения: древесные материалы, уголь, торф и брикеты. Модели снабжены вентилятором принудительного нагнетания воздуха и вместительной камерой сгорания, позволяющей проводить закладку горючего на длительный срок. Технические характеристики оборудования большой мощности:

• Мощность отдачи тепла – 20 киловатт.
• Обогреваемое пространство – 200 квадратов.
• КПД – в пределах 85%.
• Вместимость теплообменника – 45 литров.
• Объем бункера для угля – на 130 килограмм.
• Массогабаритные параметры – 2.1 метра высота, 0.56 метра диаметр, 246 килограмм.

Благодаря компактности аппарат можно разместить в небольшой топочной.

Системы с принудительной подачей топлива

Именно способ подачи топлива определяет пожаробезопасность котла с пеллетной горелкой. Пеллеты в горелку в общем можно подавать принудительно или гравитационным способом, когда они сами сыплются из бункера. Наиболее безопасен принудительный способ. Однако это как раз тот случай, когда за безопасность и удобство надо платить: горелки с принудительной подачей это те самые, которые стоят от $3000.

Пеллетные котлы с принудительной подачей топлива и горелки для них

Принудительная пеллеты к котлу из бункера может быть пневмолифтовой (поз. 1 на рис. и шнековой (поз. 2 и см. ниже). Общее у них то, что в тракте подачи топлива есть восходящая ветвь. Если огонь выйдет из горелки, то ему, чтобы попасть в бункер, нужно будет спуститься вниз, что маловероятно. Пневмоподача совершенно исключает проскок горения в бункер, т.к. сплошной массы пеллеты в топливопроводе нет, да еще и воздух дует навстречу возможному пути огня, поэтому питать котлы с пневмоподачей можно из открытого бункера, который загружается раз в месяц. Однако в том и другом случае горелка нужна чашечная (объемная, см. ниже) со шнековой подачей пеллеты из питателя, поз. 3 и 4; она технически сложна, а ее стоимость составляет не менее 1/3 всей системы питания котла.

В системах со шнековой подачей используются 2 отдельных механических узла (слева и в центре на рис.): забирающий шнек поднимает пеллету из бункера. Затем топливо падает в питатель (приемный бункер) горелки, где другой шнек толкает топливо в зону горения. Как ни странно, проскок горения в бункер при этом не исключен совершенно, т.к. в восходящей ветви топливопровода пеллета лежит сплошной массой, поэтому нисходящий участок топливопровода делают из плавкого (но не горючего!) либо термоусаживающегося материала. Если питатель загорится, он расплавится или оторвется и прервет путь огня. Система со свободным падением пеллеты в питатель (справа) используется реже вследствие меньшей пожаробезопасности, но зато может быть применена для питания гравитационных горелок, см. далее.

Серьезный недостаток систем с принудительной подачей пеллеты – их энергозависимость: нужно крутить 2 электромотора. Но тогда имеет смысл и горелку применить с принудительным наддувом, это повышает КПД котла на 3-7 процентных пункта, и подключить управляющую автоматику, см. далее. В холодных странах, греющихся привозным топливом или собственными отходами, экономия на отоплении за сезон в таком случае может составить сумму, окупающую стоимость горелки с котлом.

Горелки в системах с принудительной подачей используются шнековые объемные, т.е. пеллета в них также принудительно выдавливается в пиролизную камеру, а пиролизные газы сгорают в топке котла. Горелки с пламенной чашей (поз. 1 на рис.) постепенно выходят из употребления: при сбое автоматики (см. ниже) топливо в чаше коксуется, что означает внеочередную чистку или ремонт котла, а проскок огня в питатель не такое уж редкое явление и в моделях лучших производителей. Чистить горелку с чашей от остатков золы нужно, при питании штатным (рекомендованным производителем) топливом, раз в неделю.

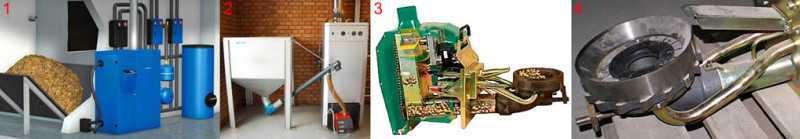

Способы подачи топлива из питателя в пеллетную горелку

Горелки с подачей вторичного воздуха в дожигатель (поз. 2) или с ретортой, формирующей первичный и вторичный потоки непосредственно в чаше (поз. 3) лишены большинства этих недостатков. Горелка с дожигателем практически никогда не закоксовывается, но чистить ее вручную нужно все равно раз в неделю, а горелке с ретортой чистка нужна ежемесячная, да и то по результатам осмотра.

Об автоматике

Горелки систем с принудительной подачей пеллеты не образцы для повторения начинающими не только из-за сложной механики. Все свои достоинства, в т.ч. безопасность, они показывают только под управлением микропроцессора, действующего от целого набора датчиков:

• В дымоходе – дает не только наличие, но и величину тяги.
• В топке – показывает температуру факела.
• В системе отопления – дает температуру обратки.
• В горелке, в зоне сжигания – показывает наличие и уровень топлива.
• В питателе – то же.
• В бункере – то же.

Микропроцессор, руководствуясь данными с датчиков, регулирует подачу и топлива, и воздуха по заданной пользователем с пульта программе, напр. «Зима», «Весна/осень», «Нижний уровень комфорта», «Дом пустует» и др. Именно одновременная согласованная регулировка подачи воздуха и топлива обеспечивает максимально возможный КПД котла на любых доступных пеллетах, это серьезное достоинство систем с принудительной подачей.

Почему горелка?

Пеллеты можно загрузить в обычную печку и поджечь, они сгорят. Также сгорят и в печи либо котле длительного горения. Но зольность составит в лучшем случае 20%, а может быть и все 60% (!). Поэтому при сжигании пеллет широко применяется предварительный пиролиз массы топлива; в таком случае зольность будет 2-5%. Но загружать пеллет в пиролизную печь или котел смысла нет: в устройстве со сжиганием пиролизных газов в отдельной камере они закоксуются, спекутся, и отход топлива будет еще больше, плюс внеплановая чистка и/или ремонт котла. Поэтому пеллеты сжигают в специальных горелках, где зоны пиролиза и формирования факела горящих газов частично перекрываются. Конструкция горелки выходит в принципе несложная. Как сделать простейшую пеллетную горелку, см. напр. видео:

А стоит ли?

Экономически самостоятельное изготовление запасной пеллетной горелки имеет полный смысл, т.к. цены достаточно надежных брендовых изделий начинаются где-то от $500, если речь идет о полуавтоматической горелке, требующей ежедневного ухода; такая будет пригодна в качестве запасной. А за автоматизированный комплект оборудования для отопления пеллетами, требующий похода к нему раз в неделю для догрузки топлива, придется выложить от $3000.

Частые неисправности

Пеллетные котлы относятся к твердотопливным котлам, поэтому в процессе эксплуатации они могут иметь похожие неисправности.

Для того чтобы их избежать еще до установки пеллетной горелки для твердотопливного котла нужно выполнить все требования безопасности, в частности: подготовки помещения с трехкратной циркуляцией воздуха и прочным основанием для размещения котла и вспомогательного оборудования.

При работе пеллетного котла довольно часто возникают неисправности, которые можно устранить самостоятельно:

1. Выхлоп искр из дымовой трубы, из-за высокой тяги или загрязнения зольников.
2. Черный дым из дымовой трубы — недостаток в подаче воздуха в топку.
3. Белый дым из дымовой трубы — излишек воздуха в топке.
4. Повышенный расход топлива из-за использования низкокачественных пеллет.
5. Возникновение хлопков и заброс дыма в помещение топочной во время открытия дверки котлоагрегата — загрязнение дымовентиляционных систем агрегата.

Пеллетная горелка своими руками: изготовление

November 27, 2015

В последнее время потребители считают оправданным приобретение всевозможных отопительных приборов, которые способны функционировать на альтернативном виде топлива. Таким образом, популярность приобретает пеллетная горелка, своими руками ее можно изготовить довольно просто. Такая конструкция может быть установлена без особого труда, а при эксплуатации она проявляет свои положительные характеристики. В особенности такой подход актуален в том месте, где нет газопровода, а электричество оказывается довольно дорогим ресурсом. В качестве основного минуса такого котла выступает довольно внушительная стоимость, что верно для заводских моделей. Именно поэтому мастера рекомендуют изготовить такое отопительное устройство самостоятельно. Если есть необходимость, то взамен упомянутого топлива можно использовать каменный уголь, дрова и иные растительные отходы

Если будет изготавливаться пеллетная горелка своими руками, то важно рассмотреть и ее дополнительные преимущества

Строение изделия

Рассмотрим, из каких основных частей состоит самодельная пеллетная горелка. Ее задача – обеспечить равномерное сжигание топлива и стабильность пламени, благодаря которому происходит нагрев водяной рубашки котельного агрегата

Особое внимание уделяется возможности регулировки интенсивности горения

Пеллетная горелка состоит из следующих элементов :

• камера сгорания (в виде трубы круглого или прямоугольного сечения);
• загрузочный бункер для топлива;
• шнековый конвейер для подачи сыпучего топлива;
• вентилятор для нагнетания воздуха в камеру сгорания.

От объема загрузочного бункера зависит, насколько часто придется обслуживать котел, работающий в автоматическом режиме. Работа вентилятора-нагнетателя регулируется электронным блоком управления – интенсивность подачи воздуха влияет на скорость сгорания топлива.

Для работы электронного блока, вентилятора и шнекового конвейера требуется электричество, поэтому данное горелочное устройство является энергозависимым.

Принцип работы

Пеллетная печь оборудуется горелкой, которая работает по следующему принципу :

1. Первая порция топлива, поступившая в камеру сгорания, поджигается при минимальной подаче воздуха.
2. В процессе горения первой порции топлива подача воздуха увеличивается, пламя усиливается и прогревает камеру сгорания.
3. Начинается подача топлива небольшими порциями, стабилизируется наддув воздуха, факел пламени становится ровным.
4. Работа горелки в стабильном режиме позволяет экономно расходовать топливо и эффективно нагревать водяную рубашку котельного агрегата.

Особенности конструкции

Камера сгорания из круглой или квадратной трубы внутри имеет поддон для горящего топлива, а сверху – патрубок со шнековым конвейером для дозированной подачи опилок, гранул или другого мелкофракционного энергоносителя. Камера крепится к фланцевой плите, которая прилегает снаружи к фронтальной плоскости котельного агрегата.

Естественный приток воздуха не дает возможности сжигать топливо в подходящем режиме, поэтому устанавливается вентилятор, превращающий камеру сгорания в аэродинамическую трубу.

Сухое сыпучее топливо при оптимальной подаче воздуха сгорает практически без остатка. Небольшое количество пепла поток нагнетаемого воздуха уносит в зольник – то есть, камера сгорания в процессе работы самоочищается. Удалять пепел из зольника требуется раз в 7-10 дней – периодичность зависит от интенсивности накапливания несгоревших остатков. При повышенной влажности топлива очищать зольник приходится чаще.

Организация подачи сыпучего топлива в самодельную пеллетную горелку осуществляется двумя способами :

• В помещении устанавливается бункер больших размеров, в который загружается топливо на 7-10 дней непрерывной работы котла (именно с такой периодичностью требуется очищать зольник горелки). Для подачи топлива в патрубок горелки требуется смонтировать шнековый конвейер, длина которого зависит от расстояния между бункером и котлом.
• Бункер монтируют непосредственно на пеллетную горелку, чтобы сыпучее топливо попадало в шнек горелочного устройства под своим весом. Гравитационная пеллетная горелка проще и дешевле в изготовлении, но обслуживать ее придется чаще – обычно используется бункер, объема которого хватает на 1-3 дня работы котла.

Положительные особенности

Горелка на опилках своими руками – устройство, которое помогает расширить функциональные возможности обычного твердотопливного котла. Ее установка позволяет экономить дрова и уголь, если доступны недорогие либо бесплатные отходы деревообрабатывающего производства или растениеводства. Такой подход значительно сократит общие расходы на отопление частного дома, дачи или гаража.

Пеллетные горелочные устройства имеют ряд преимуществ, в число которых входит :

• экономное расходование топлива;
• минимальное количество золы и вредных выбросов в атмосферу за счет оптимизации режима горения – топливо и горючие газы сгорают практически полностью;
• небольшая потребность в обслуживании – топливо закладывается не чаще одного раза в сутки, зольник очищается не чаще одного раза в неделю, работа агрегата автоматизируется.

Устройство пеллетной горелки

Устройство и принцип действия пеллетной горелки

Большинство пеллетных горелок предусматривает наличие следующих модулей:

• Шнекового конвейера, посредством которого осуществляется подача гранулированного топлива в камеру сгорания;
• Приводного электродвигателя;
• Электронным контроллером, отслеживающим параметры сгорания топлива и обеспечивающим внесение своевременных корректив в работу устройства;
• Специального датчика, контролирующего количество кислорода в отработанных газах;
• Гофрированного рукава, позволяющего предотвратить возгорание пеллет в бункере при возникновении обратной тяги;
• Камеры сгорания со встроенной колосниковой решеткой;
• Нагнетающего вентилятора, обеспечивающего подачу воздуха, необходимого для эффективного сжигания пеллет. Количество подаваемого в камеру сгорания воздуха зависит от частоты вращения вентилятора и регулируется автоматикой в зависимости от выбранного температурного режима;
• Электрического ТЭНа, обеспечивающего автоматический розжиг гранул в камере сгорания.

Принцип работы пеллетной горелки

Из внешнего бункера гранулы попадают в загрузочное окно шнекового транспортера, который доставляет пеллеты в камеру сгорания горелки. Интенсивность горения зависит от количества поступающего в камеру сгорания топлива, непосредственно связанного с частотой вращения вала приводного электродвигателя. Необходимая для обеспечения заданного температурного режима частота вращения двигателя регулируется электронным контроллером.

Не менее важным фактором для обеспечения стабильности процесса горения и полного сжигания топлива является наличие в камере сгорания достаточного количества кислорода. В пеллетных модулях подача воздуха в камеру сгорания осуществляется с помощью специального вентилятора, также управляемого электронным контроллером.

Схема регулировки температуры теплоносителя выглядит следующим образом:

1. Из бункера, с помощью шнекового транспортера пеллеты поступают в камеру сгорания. Одновременно с этим, включается вентилятор, обеспечивающий подачу воздуха.
2. По сигналу контроллера происходит воспламенение гранул с помощью электрического ТЭНа;
3. Как только температура теплоносителя достигает заданного значения, термодатчик передает соответствующий сигнал электронному блоку управления, который переводит устройство в ждущий режим;
4. В случае снижения температуры теплоносителя ниже запрограммированного значения, датчик температуры снова подает сигнал на электронный контроллер. Автоматический блок управления включает вентилятор, обеспечивая тем самым дополнительный приток кислорода в камеру сгорания. Избыток кислорода приводит к увеличению интенсивности процесса горения и теплоноситель вновь разогревается до заданной температуры.
5. Если в ждущем режиме произошло затухание гранул, АСУ подает соответствующий сигнал на электрический ТЭН, обеспечивающий автоматический розжиг.

Несмотря на то что принцип работы пеллетной горелки не отличается особой сложностью, стоимость этого агрегата достаточно высока. Для сокращения материальных затрат, связанных с переоборудованием котла на пеллетное топливо, некоторые владельцы твердотопливных отопительных агрегатов изготавливают пеллетную горелку своими руками. Как и любое другое производство, изготовление этого устройства начинается с создания комплекта технической документации, проще говоря, чертежей.

Пеллеты: что это такое? Подробная характеристика топлива

Данное сырье отличается высокой энергоемкостью. Именно благодаря этому оно получило широкое распространение. Один килограмм гранулированных пеллет при переработке выделяет приблизительно 5 кВт/ч тепла. Из этого следует, что для организации отопления стандартного частного дома, имеющего средние габариты, понадобится около 2 кг материала в час.

Пеллеты для горелки загружаются в устройство приблизительно 1-2 раза в сутки. При загрузке новой порции сырья рекомендуется проводить очистку зольника от продуктов сгорания. Покупные горелки требуют еженедельной очистки, а самодельные приспособления загрязняются еще быстрее. Устройство, изготовленное своими руками, рекомендуется очищать приблизительно 1 раз в 3 дня. В противном случае оно довольно быстро выйдет из строя.

Некоторые модели горелок не требуют загрузки в течение 5 дней. В качестве примера можно привести пеллетную горелку АПГ-42. Такая модель совместима с котлами Теплодар-Купер.

Недостатком пеллетных горелок является обратное горение, которое сопровождается проникновением зоны пиролиза в бункер, предназначающийся для хранения и подачи топлива. Это влечет за собой задымление помещения, в котором находится отопительное оборудование, а также существует вероятность пожара.

Пеллеты – это гранулы небольшого размера, которые изготавливаются из дерева и используются в качестве топлива

Пеллеты из опилок или любых других переработанных отходов при избытке воздуха в конструкции могут быть сдуты, что приведет к возникновению большого количества отходов (золы). Подача воздуха должна быть четко отрегулирована, в противном случае не только его избыток, но и недостаток могут привести к неэффективной работе и быстрому засорению аппарата.

Потребность гранулированного топлива в воздухе определяется в первую очередь режимом горения

Подбор правильного режима является первостепенной и очень важной задачей. Выход в рабочий режим горелки производится в 5 этапов. Перед началом эксплуатации устройства необходимо ознакомиться с каждой фазой более подробно

Перед началом эксплуатации устройства необходимо ознакомиться с каждой фазой более подробно.

Первым делом требуется выполнить поджиг. Горелка для котла на пеллетах разжигается с помощью специального керамического стержня-зажигалки, который при включении разогревается до очень высокой температуры (900-1100 °C). Устройства, изготовленные собственноручно, можно разжигать и обычной лучиной.

1 кг пеллет при горении выделяет примерно 5 кВт/ч тепла

Вторым этапом подготовки оборудования к работе является запуск

Очень важно отрегулировать правильную подачу воздуха, чтобы настроить пламя горелки. Далее выполняется разгон аппарата. На этом этапе горелка входит в обычный эксплуатационный режим

На этом этапе горелка входит в обычный эксплуатационный режим.

После разгона необходимо отрегулировать воздух таким образом, чтобы внутри устройства выставилась правильная температура теплоносителя в обратке. Затем нужно прекратить подачу гранулированного топлива и выставить необходимую интенсивность воздуха.
