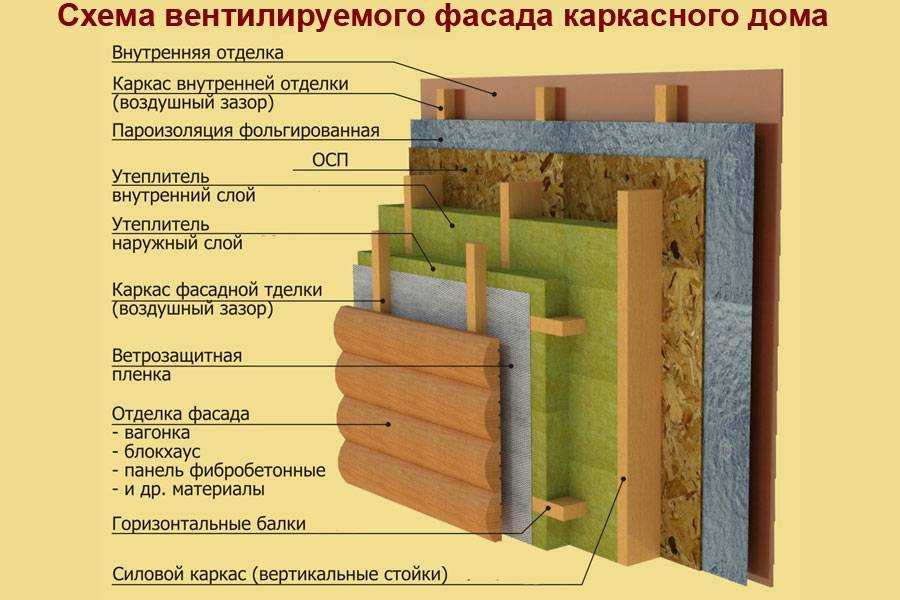

Пирог каркасной стены по финской технологии

Устройство стены каркасного дома

Каждая из несущих стен дома на основе каркаса представляет собой своеобразную конструкцию, в изготовлении которой применены вертикальные опоры, а также горизонтальные перемычки. Пространство между данными материалами полностью заполняется различными наполнителями, а с внешней стороны производится обшивка здания досками и отделочным материалом.

В зависимости от того,какие именно утеплители, а также изоляционные материалы будут выбраны в качестве основных при проведении строительных работ,зависит то, насколько качественно стены будут удерживать тепло внутри помещений.

Особенности стеновой конструкции каркасного дома

Несмотря на всю кажущуюся простоту проведения строительных работ, стены дома на основе каркаса должны отвечать определенным нормам и требованиям, несоблюдение которых может привести к таким негативным последствиям, как утеря большого количество тепла и недостаточный уровень шумоизоляции.

К основным требованиям такого рода можно отнести следующие:

1. Теплоизоляционные и звукоизоляционные материалы должны быть выбраны в соответствии с нормами качества, а также находиться в оптимальной ценовой категории во избежании лишних денежных затрат.
2. Стены здания должны быть определенной толщины, которая соответствует климатической зоне, в которой производится строительство дома или иного сооружения.
3. Строительство должно происходить в соответствии с определенными правилами, применяемыми к укладке и монтажу того или иного материала.
4. Для того, чтобы избежать попадания влаги и конденсата на материалы, находящиеся непосредственно во внутренней начинке слоеного пирога стены, при их укладке следует воспользоваться специальными полиэтиленовыми пленками особой прочности.
5. Также следует соблюдать нормы укладки теплоизоляционных материалов, чтобы избежать их намокания посредством попадания осадков, например, снега или дождя.

Устройство внешних стен

Внешние стены каркасного дома состоят из нескольких основных слоев. Для более наглядного объяснения данные слои приведены в порядке, берущим начало от внутренней стены дома:

В качестве каркаса здания применяются деревянный бруски различной толщины, из которых предварительно собирается своеобразная рама. Далее данная конструкция обшивается досками, которые необходимо обработать специальными химикатами, препятствующими образованию гнили и плесени.

Внутренняя отделка. К данному слою относятся такие материалы, как гипсокартон, штукатурка, бетон. То есть, непосредственно то, что используется в качестве завершающей, декоративной отделке стен. Слой пароизоляции. Для данной цели применяются материалы, которые препятствуют утере стенами здания основного количества тепла, а также препятствуют образованию конденсата, способствующего разрушению внутренних слоев. Соответственно, к выбору данного материала следует подойти со всей серьезностью.

Далее следует слой утеплителя. Наиболее оптимальным вариантом в данном случае будет базальтовый утеплитель, который обеспечивает не только эффективное удержание тепла, но и способен прослужить в течение длительного периода времени.

Плита ОСП.

Внешняя итоговая отделка. В данном случае возможно использование различных декоративных материалов, таких, например, как металлосайдинг.

Устройство внутренних перегородок каркасного дома

Преимущественно устройство внутренних стен дома производится тем же образом, что и внешних. Единственным исключением является отсутствия слоя пароизоляции и внешней декоративной отделки, которая, соответственно, заменена на внутреннюю.

Однако, существуют упрощенные способы возведения внутренних стен каркасного дома, которые могут использоваться в том случае, если бюджет строительства весьма ограничен. Для этого применяются листы гипсокартона, которые устанавливаются на деревянную каркасную раму.

Однако, такой метод строительства не может обеспечить достаточного уровня шумоизоляции, а также теплоизоляции. Соответственно, применяется он лишь в исключительных случаях, когда отсутствует возможность использования других технологий и материалов.

Перегородки внутри дома

Пирог внутренней теплоизоляции каркасного домапредполагает утепление внутренних стен для лучшего сохранения тепла. Также это позволяет нагревать отдельные жилые комнаты, если установлена автономная система обогрева.

Устройство внутренних стен по своей идее похоже на внешнее, однако здесь нет внешнего слоя отделки. Пирог внутренней стены собирается в следующем порядке:

На этапе возведения каркаса дома создаются ячейки для утепления. Внутренние стены имеют такую же толщину, как и внешние (15-20 см).

С одной стороны стены монтируется плита ОСБ или обычного гипсокартона на слой пароизоляции. Натянуть пластиковую пленку на стену не составляет труда, монтаж больших плит хорошо прижмет ее к общей коробке. В ячейки вкладывается утеплитель и через несколько часов стена зашивается пароизоляционной мембраной плюс листом ОСБ или гипсокартоном. Декоративная отделка стены производится на финальном этапе подготовки дома.

В случае с внутренними стенами мостики холода не несут опасности, потому не нужно создавать перекрестное утепление и усложнять конструкцию несколькими типами защиты. Лучше пропитать древесину составами против гниения и горения.

Также часто можно встретить использование СИП-панелей при обустройстве внутренних стен здания. Это заметно ускоряет сборку конструкции, в зависимости от региона и цены на материалы также можно хорошо сэкономить на использовании различных материалов.

Строительство пирога стены каркасного дома своими руками

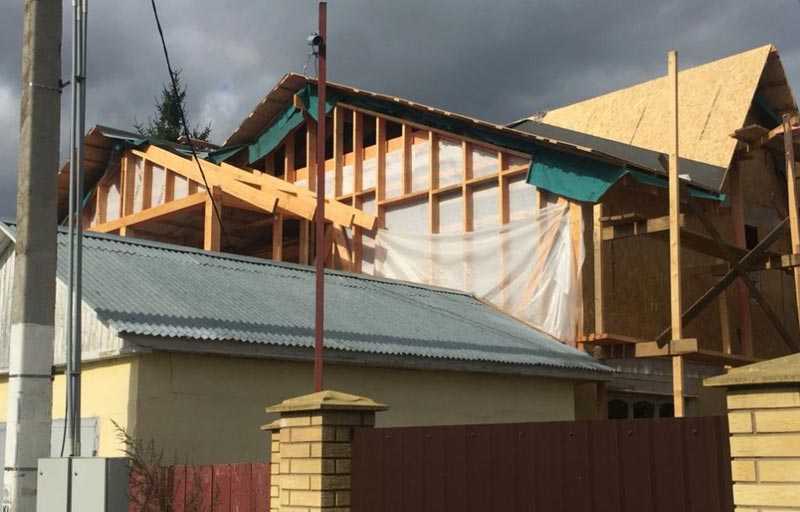

Нижняя обвязка стен каркасного дома

Методика строительства домов каркасного типа практически одинакова, за исключением обустройства внутренней и внешней отделки. Во всех случаях начальным этапом является установка нижней обвязки, возведение каркаса и его фиксация верхней обвязкой. Затем в местах для окон и дверей делаются поперечные перемычки.

Процесс обустройства пирога состоит из таких этапов:

1. Прокладка коммуникаций. Необходимо пропускать провода в гофрированные пластиковые или стальные трубки с жесткой фиксацией к прочному основанию.
2. Укладка утеплителя. Маты минеральной ваты вставляются враспор, пенопласт приклеивается по бокам, керамзит засыпается за ограждение, пена равномерно распределяется по закрытой с одной стороны ячейке.
3. Монтаж пароизоляции. Пленки прибиваются к каркасу скобами, стыки полос накладываются на 10-15 см и проклеиваются. Гладкую сторону располагают внутрь дома, шершавую наружу.
4. Крепление на остов фанеры или древесно-стружечных плит. Делается это так, чтобы их края были расположены на стойках. Предварительно в плитах делаются отверстия под крепежи, чтобы не допустить их раскалывания при прикручивании.
5. Крепление обрешетки. Это может делаться с одной или двух сторон, в зависимости от особенностей выбранной облицовки. Если это рейки, они тщательно обрабатываются гидрофобным средством, антисептиком и антипиреном. Металлические профили покрываются антикоррозионным средством.
6. Монтаж черновой или сразу чистовой отделки. Способ обусловлен особенностями и правилами крепления материала.

В холодных районах принято обустраивать дополнительную теплоизоляцию. Она размещается в обрешетке и в свою очередь закрывается мембранной тканью. Если применяется пенопласт, между плитами оставляются просветы для обеспечения циркуляции воздуха.

При использовании сайдинга изготавливается каркас достаточной толщины, чтобы в него входили саморезы, используемые для прикрепления панелей. Для таких случаев лучше подходят деревянные рейки или толстая водостойкая фанера.

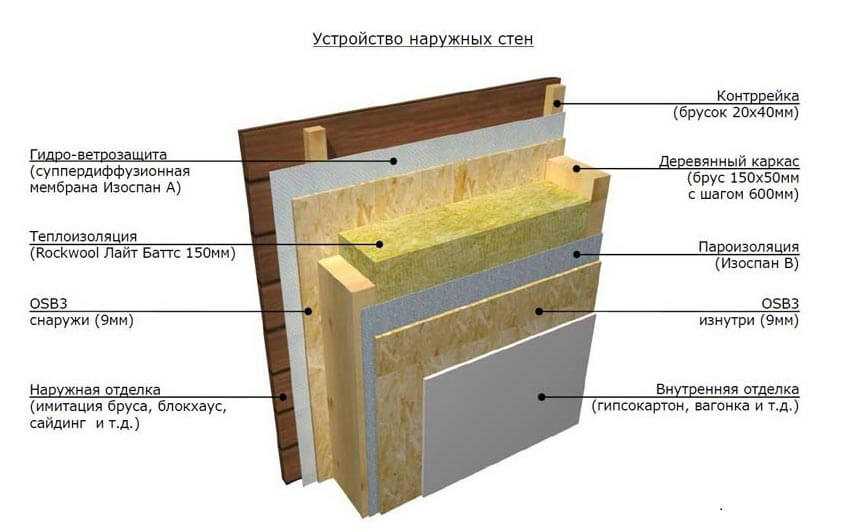

Устройство внешней стены каркасного дома

Сразу нужно сказать, что стена в каркасном доме имеет сложное многослойное устройство, так что, перед тем как сделать выбор между самостоятельным строительством дома и его покупкой, надо детально разобрать каждый слой стены.

Правильный пирог стены состоит из следующих элементов:

В качестве утеплителя во внешних каркасных стенах производители чаще всего используют минеральную вату

1. Самый первый слой – это каркас из деревянного бруса. Размер бруса может быть самым разным, но в классическом варианте он должен составлять 150х150 мм. Обычно в России такой размер и делают производители, но в Западной Европе сегодня используют брус и меньшего, и большего размеров;
2. Между стойками деревянного каркаса идёт утеплитель. Обычно пирог стены “каркасника” предполагает использование именно минерального утеплителя, то есть, минеральной ваты, который может использоваться и в виде плиток, и в виде более привычных рулонов. А вот пирог пола, его устройство, может подразумевать покрытие и другим утеплителем, даже сыпучим по типу керамзита или экструдированного пенополистирола;
3. Третий слой представляет собой древесноволокнистую плиту (чаще всего используются плиты ОСП), толщина которой должна составлять минимум 15 мм (в данном случае, чем больше её толщина – тем лучше). Сегодня на отечественном рынке можно найти совсем уж дешёвые предложения, которые предполагают, что устройство стены имеет плиту ОСП даже меньшую по толщине, чем 15 мм. И тут сразу стоит дать предупреждение: в доме с такими “великолепными” стенами можно будет жить летом, а также в конце весны и начале осени. Для круглогодичного проживания он не подойдёт. Так что, перед тем как делать заказ, следует внимательно изучить пирог пола и стен предлагаемого продавцом строения. Например, если утепление пола в каркасном доме провести не так уж и сложно, то со стенами впоследствии могут быть серьёзные проблемы;
4. Следующий, четвёртый слой, предполагает наличие горизонтальной обрешётки. Чаще всего её изготавливают из дощатого материала, в некоторых случаях может быть использован и алюминиевый профиль. Большого значения это не имеет, так как обрешётка никак не повлияет на физические свойства дома в целом;
5. Пятый слой – это утеплитель, обычно используется либо пенополистирол, либо минеральная вата (в большинстве случаев производители предпочитают именно первый вариант, что не лишено основания, так как по своим свойствам оба материала примерно одинаковы, а вот по стоимости минеральная вата значительно дороже пенополистирола);
6. Шестой слой представляет собой многофункциональную мембрану, которая выполняет функции ветрозащиты и пароизоляции (обычно мембрана представляет собой полиэтиленовую плёнку, но сама по себе плёнка очень плотная и функцию ветрозащиты выполняет отлично);
7. Седьмой слой – это тоже обрешётка, но уже не горизонтальная, а вертикальная. Она также может быть дощатой, а может состоять и из алюминиевого профиля, устройство каркасной стены вполне может предполагать использование и такого варианта;
8. Восьмой слой – это обычная отделка (в качестве отделочного материала можно использовать всё что угодно, кроме, пожалуй, натурального камня, который даёт существенную нагрузку на перекрытия, что в щитовых каркасных домах нежелательно в виду лёгкости их конструкции);
9. Следующий слой – пароизоляционный материал (опять же, чаще всего в каркасных домах используется плотная полиэтиленовая плёнка);
10. Самый последний слой – это внутренняя обшивка. Чаще всего для неё используется в подобных домах либо вагонка (деревянная), либо гипсокартон. Последний вариант предпочтительнее, так как гипсокартон впоследствии можно дополнительно отделать любыми другими материалами, а вот вагонку – нет.

Как видно, пирог стены такого дома многослоен и довольно сложен. А вот пирог пола будет уже несколько более простым.

Внешняя стена каркасного дома в разрезе

Варианты конструкции стены каркасного дома без ОСП

В скандинавских странах используется другой вариант, а пирог (снаружи – вовнутрь) таков:

1. Фасадный ГКЛ или ветрозащитная плёнка.

2. Стойки каркаса, заполненные утеплителем.

3. Пароизоляцияю

4. ГКЛ по обрешётке.

Интересный момент: ни плит ОСП, ни фанеры ей на замену в качестве силовой обшивки каркаса в таком пироге не используют, а все коммуникации проводят в воздушном зазоре между гипсокартоном и пароизоляцией.

Внутренняя обшивка каркаснике должна быть менее паропроницаема, чем внешняя.

Подведя итог, можно сказать, что ключевой элемент правильного каркасного домика – это качественная пароизоляция!

На FORUMHOUSE собрана вся информация по каркасному домостроительству. У нас вы найдете шпаргалку начинающего каркасостроителя. Узнаете, какие фирмы на самом деле строят в каркасники в Подмосковье. И про скандинавские каркасники: что, как, и почему – доступно и наглядно.

Смотрите видео о строительстве каркасника по скандинавской технологии. А  это видео рассказывает о «правильном» каркаснике со вторым светом.

Стена каркасного дома — правильная очередность слоев

При строительстве жилого дома правильное размещение слоев гарантирует не только высокие качества здания, но также его долговечность, низкую частоту ремонта, практичные особенности эксплуатации. Правильный пирог «канадского» каркасного домасобирается за несколько недель и требует навыков работы с разными видами материалов: древесиной, пластиковой клеенкой (гидроизоляция), облицовочными материалами (гипсокартон, вагонка, камень) и проч. Если рассматривать устройство стандартной стены от помещения наружу, то она будет иметь следующее строение:

Отделка ОСП (ориентированно-стружечная плита), гипсокартоном, реже — вагонкой и другими видами сборочной обшивки стен;

1. Слой пароизоляции, который защитит остальные слои от проникновения газообразных веществ. Это необходимый слой, который полностью защитит утеплитель от негативного воздействия разного рода жидкостей (в т. ч. конденсата). Минеральная вата способна накапливать влагу и сбиваться в тугие комки, которые нарушают процесс термоизоляции и заметно снижают общую теплоту дома. Слой пароизоляции необходим в любом типе стены с наполнителем на основе минеральной ваты (базальтовой, стекловаты и проч.);
2. Два этих слоя крепятся на деревянный каркас из бруса или доски. Монтаж производится при помощи строительного степлера или специальных скоб. Внешняя отделка может быть присверлена, как напрямую к каркасу, так и к контробрешетке. В таком случает пространство между контробрешеткой и каркасом заполняется звукоизоляцией или слоем пенопласта (разновидность перекрестного утепления);
3. Третий слой (внутренний) — утеплитель. В каркасных домах применяются рулоны или блоки из минеральной или базальтовой ваты, стекловаты или комбинированных составов. Укладываются в специальные ниши — пространство между вертикальными и горизонтальными балками каркаса. Минеральная вата практически никак не крепится к древесине — в процессе укладки она расправляется и заполняет все доступное пространство. Это позволяет достичь максимального утепления. Каркас при этом становится уязвимым местом — дерево является «мостиком холода», потому чаще используют перекрестный каркас — еще один слой утепления, на треть тоньше основного.

После основного слоя утепления следует плита ОСБ, которая удерживает утеплитель со стороны улицы. Крепится на саморезы или гвозди. При монтаже между плитами необходимо оставить небольшой зазор — буквально 1-3 мм. Плита рано или поздно наберет немного воды и разбухнет, зазор, как таковой, исчезнет. Толщина плиты должна составлять несколько сантиметров — для лучшей защиты от неблагоприятных факторов окружающей среды.

Между плитой ОСБ и утеплителем также часто прокладывают слой влаго-ветрозащиты. Пирог каркасного дома с толстой ОСБ снаружиполностью защищен от кинетического воздействия — ударов, падений и проч. (например, от падения веток).

Следующий слой — древесная обрешетка. Это горизонтальная или вертикальная решетка из бруса или дешевой доски, которая служит крепежом для следующих слоев. Крепится на гвозди, саморезы, реже — скобы-угольники. Нередко древесная обрешетка служит каркасом для внешнего слоя утеплителя — ваты большой плотности, реже — пенопласта.

Толстый слой влаго-ветрозащиты. Это специальная мембрана, которая является главным рубежом защиты всего каркаса от внешнего воздействия. Крепится на промышленные скобы или гвозди с большими шляпками. Слои мембраны стоит накладывать внахлест друг на друга, углы дома обязательно закрываются цельным куском ВВЗ.

Еще один слой обрешетки из тонкого бруса, планок или строганной доски. Служит основой для монтажа декоративной отделки. Крепится под углом 90° по отношению к предыдущему слою.

Последний слой — внешняя отделка. Как правило, это вагонка, листы профнастила из пластика или металла, декоративные панели.

Стоит отметить, что для более сложных вариантов внешней отделки необходимо вносить изменения в первоначальный проект дома. Так, если заказчик желает сделать отделку из красивого кирпича, придется серьезно усилить не только фундамент, но также каркас. Обделка каркасных домов камнем — очень сложная техника, но она позволяет создать имитацию кирпичного дома за втрое меньшую цену.

Очередность установки слоев выглядит следующим образом:

1. Каркас;
2. Каркас под перекрестное утепление;
3. Заполнение утеплителем внешних ниш;
4. ВВЗ мембрана, внешняя плита ОСБ;
5. Второй слой утеплителя;
6. Слой пароизоляции, монтаж внутренней отделки;
7. Внешняя обрешетка, монтаж внешней отделки;
8. Косметические работы (покраска, шпаклевка, etc.).

Подготовительные работы

Технология устройства пола в рассматриваемом строении предполагает создание двухслойной конструкции, состоящей из основы и непосредственно деревянных материалов. Традиционно настил укладывается на лаги либо поверх балок перекрытия. Выбирая конкретный метод, нужно учитывать, прежде всего, особенности обустраиваемого помещения и его расположения.

Перед использованием все деревянные составляющие пропитываются специальными антисептическими и противопиренными средствами. Обязательно выполняется гидроизоляция основания будущей конструкции пола. Для этой работы отлично подходит пенофол. При отсутствии достаточного бюджета можно использовать и полиэтиленовую пленку.

Модульная постройка

В последнее время находит распространение возведение модульных домов. По сути, это строительство их домокомплектов, которые собираются на месте, как конструктор без дополнительных крепежных элементов.

Можно изменять количество помещений. Максимальная высота модульного дома – 3 этажа. Крыша может иметь плоскую, одно- или двухскатную форму в зависимости от назначения постройки.

Из модульных конструкций можно собирать жилые (летние и круглогодичные), производственные, офисные и хозяйственные сооружения. Продолжительность сборки составляет 2-3 недели.

Другое направление строительства каркасных домов – использование готовых стеновых панелей. Особый интерес представляют СИП (SIP) – панели. Они представляют собой слоистую конструкцию из двух слоев листов ОСП (OSB), между которыми размещен теплоизоляционный материал. Все слои скреплены между собой полиуретановым клеем, причем процесс производится в прессе при давлении 18 тн.

В качестве утеплители находит применение минеральная (базальтовая) вата, стекловолокно и вспененные полимеры (пенополистирол и пенополиуретан). Наибольшей популярностью пользуются СИП-панели на основе пенополистирола.

Этот материал имеет прекрасные теплоизоляционные свойства (коэффициент теплопроводности – 0,037-0,040 Вт/мхград), низкую водопроницаемость, высокую биоустойчивость.

Паропроницаемость находится на уровне древесины. Долговечность таких панелей составляет более 60 лет.

СИП-панели выпускаются со стандартными размерами. Их толщина может составлять 11, 12, 17, 20, 22 и 27 см. Панели до 20 см используются для перегородок, а большей толщины – для несущих стен и перекрытий. Ширина панелей – 62,5, 100 и 125 см. Длина – 40, 50, 80, 250 и 280 см.

Кратко о существующих видах OSB

Древесная плита ОСБ представляет собой массив, состоящий из производных деревообрабатывающего производства (щепы и стружки), скрепленных между собой смолами и ориентированными в определенном направлении. Во внешних слоях исходный материал размещается вдоль продольной (длинной) стороны, а во внутренних – в перпендикулярном направлении.

Всего насчитывается четыре класса ОСБ плит, которые в зависимости от назначения применяют внутри или снаружи строения.

• ОСБ-1 – применяется в виде внутренней отделки (обшивки) каркаса.
• ОСБ-2 – используется также внутри строения, но кроме облицовочных свойств несет в себе признаки конструкционного материала.
• ОСБ-3 – универсальный тип плит, который применяют как при внутренней, так и при наружной обшивке каркаса, используется как в качестве облицовки, а также применим в качестве конструкционного материала.
• ОСБ-4 – отличается более высокими характеристиками, чем ОСБ-3 (прочность и устойчивость к влаге), используется как конструкционный материал.

Применение мембран и защитных пленок в пироге

При прокладке теплоизоляции я обязательно устанавливаю пароизоляцию и гидроизоляцию. Это помогает сделать постройку долговечной, прочной и надежной.

Пароизоляция препятствует намоканию стен и утеплителя, в ином случае они деформируются и теряют свои свойства. Образованные пустые пространства не сохраняют, а выветривают тепло.

Выбирая материал, обращаю внимание на правильность выполнения работ по монтажу. Если это производится в помещениях с повышенной влажностью, то мембрана должна иметь высокий уровень влагоотводимости

Пароизоляция – это специальная пленка, через многослойные структуры которой испаряется влага. Одна из ее сторон имеет шероховатую поверхность, на которой оседает пар, а отверстия в ней обеспечивают нормальную циркуляцию воздуха.

Особенности строительства

Дачи

При строительстве летнего дома (проживание с апреля по сентябрь) можно использовать экономичные варианты «пирога стен». В нем нет высоких требований к утеплителю, но он необходим, хотя бы с минимальной толщиной (5-10 см). Обычно используется минеральная вата.

Можно отказаться от защитного слоя (плиты ОСП). Нет необходимости и в вентиляционном зазоре, т.к. точка росы вообще не вычисляется. Количество слоев «пирога стены» уменьшается до 4-5.

Несмотря на облегченную конструкцию, летний дом имеет приличный вес. Кроме того, несмотря на отсутствие жильцов зимой, снеговая нагрузка действует, а значит требует учета.

Для того чтобы минимизировать толщину стены, но сохранить механическую прочность, рекомендуется каркас выполнять из доски толщиной 4-5 см и шириной 15-20 см.

С учетом упрощения конструкции для летнего домика толщина стены не превышает 15-18 см. Оптимальное ее значение составляет 12-14 см. Такой конструкции вполне достаточно для защиты при небольшом похолодании, от жары, шума и ветра.

Жилья для зимнего проживания

Для постоянного проживания необходим дом, способный выдерживать любые климатические воздействия, возможные в данном регионе. Необходим учет низкой температуры воздуха в зимнее время снаружи и значительного перепада температур внутри и снаружи помещения.

Комфортное проживание может обеспечиваться только при наличии эффективного утеплителя толщиной порядка 15 см.

Для исключения накопления конденсата необходим вентиляционный зазор (вертикальная обрешетка) шириной 20-30 мм. С учетом работы обогревательных приборов обязательное условие – наличие надежной пароизоляции. Часто возникает вопрос: какая должна быть толщина ОСБ для стен каркасника? Полноценный защитный слой обеспечивается плитой ОСП (OSB-3) толщиной в пределах 10-22 мм.

Другими словами, «пирог стены» должен иметь полный набор вышеуказанных слоев. В этом случае минимальная толщина стены составит 20-22 см, а с учетом внешней отделки – 25 см.

Она рассчитывается по установленному тепловому сопротивлению для данного региона и теплоизоляционных свойств используемых материалов.

Основание каркасного строения

Технология утепления каркасных стен должна соблюдаться на всех этапах строительства, начиная с возведения основания. Грамотная установка скелета и его крепление к несущему фундаменту – залог эффективной ветро- и шумозащиты помещения.

Базовое устройство каркасной стены – это вертикально установленный брус и горизонтальные перемычки. При том, чем толще материал, тем хуже он проводит тепло. Также могут быть дополнительные распорки по диагонали или стяжки отдельных элементов конструкции. Качество теплоизоляции определяют, просуммировав всю площадь древесных волокон в разрезе несущей конструкции. Количество не должно превышать 1/5 всей площади поверхностей.

Древесина стен каркасного дома используется качественная, с низким процентом влажности (около 11-12). Если влагосодержание досок повысить всего на пару процентов, такая теплозащита станет вдвое холоднее. Особой популярностью для теплоизоляции каркасных стен пользуется сердцевинная доска с поперечным направлением волокон. В зависимости от породы дерева и условий соблюдения технологии установки стоек, их теплопроводность может снижаться до 2 раз.

Калиброванный брус со средней степенью теплопроводности очень прочен

Твердые древесные породы обладают большей плотностью, за счет чего теплопроводность материала снижается. При возведении энергосберегающих домов, иногда каркас делается по иной технологии. Он состоит не только из бруса и досок, а дополнительно обустраивается перекладинами, уменьшающими мостики холода до нескольких раз.

Классический «пирог» стены каркасного дома

Благодаря структуре каркаса, в нем создаются своеобразные ячейки, чтобы закладывать туда утеплительный материал. С внутренней и наружной стороны дома материал закрывается другими слоями «пирога».

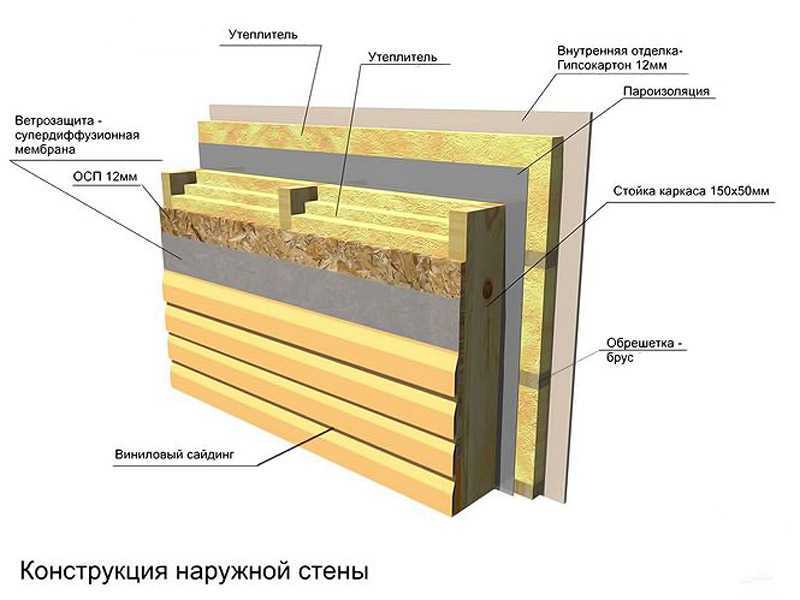

Базовая структура каркасной стены

Структура «правильного пирога» стены каркасного типа, по направлению изнутри здания:

1. OSB лист, древесно-стружечная пиита, фанера лист или гипсокартон. Любой листовой материал, создающий базовую поверхность для дальнейшей финишной отделки.
2. Пароизоляционная диффузионная многофункциональная мембрана, защищающая остальные слои «пирога» от влаги.
3. Брусовый каркас (сечение материла 150х150 или 150х200 мм) и теплоизолятор между стойками (в наиболее частых случаях применяется пенополистирол или минвата, однако бывают и исключения).
4. Базовая поверхность наружной конструкции – OSB плиты, ДВП листы или фанера, набивающиеся на каркас. Минимальная толщина плит – 150 мм. При том, чем толще будет плита, тем лучше и теплее будут стены. Если используются плиты меньшей толщины, такой дом для зимнего проживания будет не пригоден.
5. Горизонтальная обрешетка из деревянных реек или металлопрофиля, между которой укладывается еще один слой утеплителя. Для наружного утепления каркасных стен лучше использовать пенопласт. По характеристикам он ни в чем не уступает минвате, но стоимость его гораздо ниже, а влагопрочность и пожароустойчивость на более высоком уровне.
6. За утеплительным материалом находится та пленочная мембрана для изоляции от влаги с широким функционалом. Она предохраняет утеплитель от намокания и является ветрозащитой. Материал должен обладать высокой прочностью и быть качественным, чтобы мог выдерживать погодные нагрузки.
7. Вертикальная обрешетка из бруса или профиля.
8. Декоративная обшивка в виде композитов или сайдинга.

К достоинствам скелетных стен относится простота и скорость монтажа, теплоемкость, компактность конструкции, бюджетность и маленькая масса.

Наглядная схема пирога каркасной стены

Чтобы получить гарантированный результат при возведении строения каркасного типа, нужно соблюдать ряд правил

Учитывая климатические и геологические особенности региона, а также условия эксплуатации будущего строения, важно правильно определить толщину наружных стен и внутренних перегородок. В противном случае, слишком тонкие несущие конструкции сделают дом непригодным для зимнего проживания, а излишне толстые – к бессмысленным тратам на лишние материалы

Каркасные дома строят те, кто хочет максимально сэкономить бюджет

Каркасные дома строят те, кто хочет максимально сэкономить бюджет

Чтобы каркасное строение прослужило дольше, чем привычные дома из блоков или кирпича, не игнорируйте установку влагозащитных мембран. При укладке утеплительного материала следите, чтобы не образовывалось мостиков холода. Разница наружной и внутренней температуры, а также необходимость в выведении влаги изнутри здания и из стен, ставит определенные условия к подбору стройматериалов и их характеристик, порядка чередования в стеновом пироге.

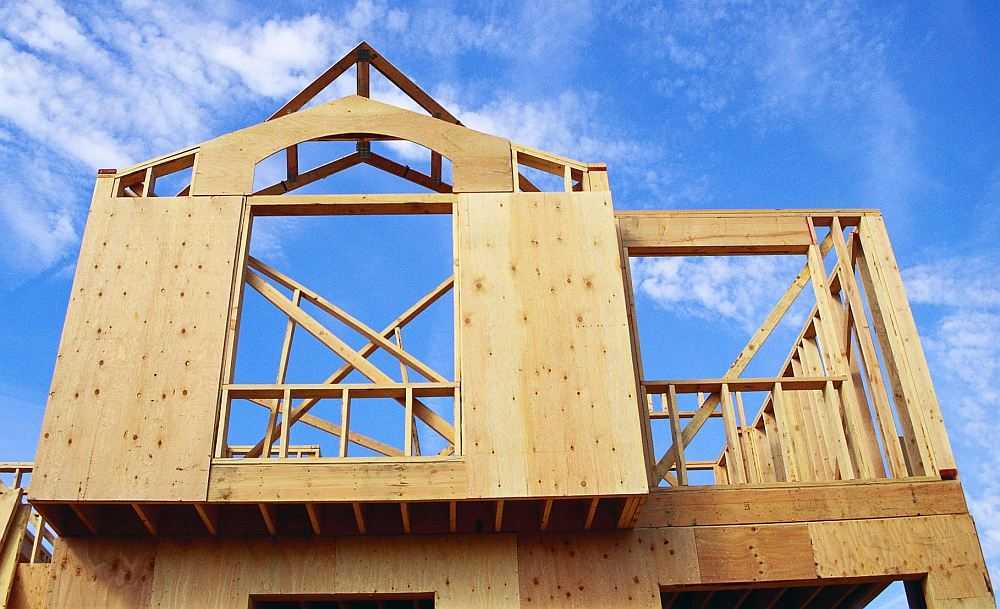

Наружная обшивка стен

Принимая на себя большую нагрузку, наружная обшивка стенового каркаса обеспечивает жесткость строения, его стабильность в процессе эксплуатации. Правильно подобранный стройматериал для обшивки позволит стенам в течении многих лет сохранять свою форму и противостоять негативным внешним факторам.

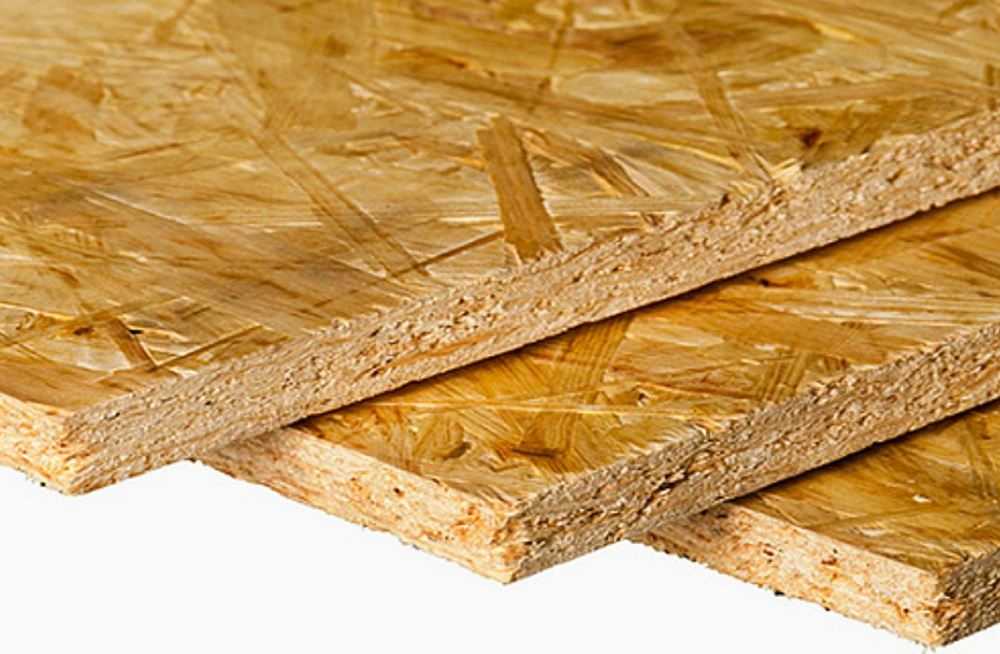

Применение в каркасном строительстве плит OSB-3

Плиты OSB-3 (ОСП-3) – это влагостойкие ориентированно-стружечные плиты повышенной жесткости. Их изготавливают путем прессования и склеивания трех-четырех слоев древесной стружки. В каждом слое она имеет различное направление, что придает материалу повышенную жесткость.

Достоинства плит OSB-3:

• Оптимальное соотношение цены и качества.
• Легко поддаются обработке – резке, сверлению, шлифовке.
• Подходят для использования различных крепежных элементов – гвоздей, саморезов, дюбелей и др.
• Устойчивы к расщеплению даже тогда, когда крепежи используют близко к кромке плиты.
• Не деформируются при температурных перепадах и различных атмосферных явлениях.

Основной недостаток – низкий показатель паропроницаемости. Стены из OSB-плит «не дышат».

Немаловажное значение имеет и тот факт, что для склеивания стружки используют синтетические смолы. Это значит, что материал обшивки может выделять в воздух формальдегиды и фенол

Однако плиты, изготовленные по европейским стандартам, безопасны для человека.

Обратите внимание! Самым экологичным является материал с маркировкой Е0 и Е1

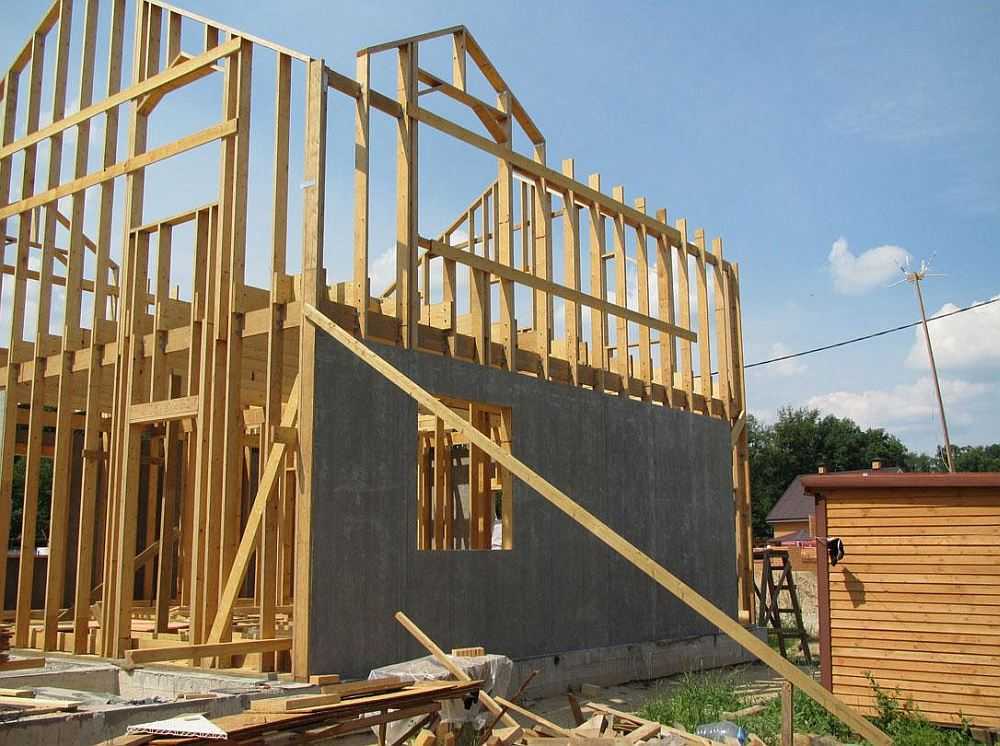

Цементно-стружечные плиты (ЦСП)

ЦСП – это материал, основой которого является смесь древесной стружки и цемента высокой марки. Для улучшения его эксплуатационных свойств в состав включают специальные добавки.

Цементно-стружечные плиты обладают следующими достоинствами:

• Устойчивы к воздействию влаги и, соответственно, к образованию плесени.
• Не боятся грызунов.
• Экологически безопасны. Не выделяют в воздух вредные вещества.
• Пожаробезопасны, относятся к категории слабогорючих материалов.
• Хорошо сохраняют тепло.
• Имеют хорошую паропроницаемость, являются «дышащими».
• При обшивке каркаса образуют ровную поверхность.

В противовес достоинствам ЦСП имеют и недостатки:

• Большой вес.
• Сложность в обработке материала. При сверлении и резке необходимо прикладывать немало физических усилий. При этом в процессе работы образуется много пыли.
• Высокая цена.

Рекомендуемая толщина цементно-стружечных плит для каркасного строительства – 12-18 мм.

ДВП для наружной обшивки

ДВП – это спрессованные в плиту древесные волокна. Как и при производстве OSB, их укладывают в несколько слоев, в каждом из которых волокна имеют свое направление. Клеевые составы не используют. Достаточно пресса, воздействия высоких температур и смол, содержащихся в древесине хвойных пород.

Что характеризует этот материал с положительной стороны?

• Он обеспечивает хорошую тепло- и звукоизоляцию помещений.
• Экологически безопасный.
• Плиты имеют малый вес.
• Хорошая паропроницаемость.

Основной недостаток ДВП – низкий показатель жесткости. При использовании этого материала необходимо устанавливать укосины и подбирать жесткую внутреннюю обшивку.

Обратите внимание! Рекомендуемая толщина древесноволокнистых плит для обшивки стен каркасного дома – не менее 25 мм

Обшивка каркаса фанерой

Фанера – это листовой материал из нескольких слоев шпона, которые склеены между собой. В каркасных домах правильные стены из влагостойкой фанеры имеют толщину не менее 12 мм.

Плюсы фанеры:

• не боится низких температур;
• легко поддается обработке;
• высокая прочность на сжатие;
• доступная цена.

К числу недостатков фанеры относят ее горючесть, наличие в составе синтетических смол, склонность к образованию сколов.

Крепление наружной обшивки к каркасу

Крепление наружной обшивки к каркасу делают по общим правилам.

• Наличие температурного зазора в 3-5 мм между плитами (листами) обязательно.
• Их стыки должны приходиться на середину каркасного бруса.
• Для крепления обшивки используют саморезы длиной 55-70 см. При этом в стойку каркаса они должны входить на глубину не менее 40 мм.
• Саморезы вкручивают с отступом от края плиты не менее 10 мм.
• Фиксация листов или плит осуществляется с шагом в 15 см – по краю, в 30 см – по центру.

Так как предстоит использование огромного количества крепежных элементов, заранее запаситесь качественным электроинструментом.

Внутренний и внешний «слой» стенового «пирога»

Изнутри, а также снаружи, стеновой «пирог», в котором уже обустроена соответствующая «начинка» (сам каркас, гидроизоляция, утеплитель, пароизоляция, материал обшивки), можно обшивать так называемым «чистовым» материалом. И внутри помещений, и снаружи, на фасаде, у вас получились безупречно-ровные поверхности, отделка которых может производиться с использованием практически любых доступных на строительных рынках материалов.

Так, для внешней отделки каркасного строения как правило используются:

• виниловый сайдинг;
• блок-хаус;
• специальная фасадная плитка;
• декоративная штукатурка;
• обычная штукатурка с последующей покраской;
• вагонка и т.д.

Обратите внимание: фасадный облицовочный материал нельзя монтировать непосредственно на панели ОСБ или фанеру. Для обустройства внешней отделки изначально следует сделать каркас из 30-миллиметровых деревянных брусков

Так будет обеспечена нормальная вентиляция

Так будет обеспечена нормальная вентиляция.

Устройство внутренней отделки каркасника обычно выполняется с использованием следующих материалов:

• вагонка;
• древесно-волокнистые плиты;
• гипсокартон.

Начиная отделку стен гипсокартоном, помните: устройство чистовых поверхностей из такого материала возможно только в том доме, где будет круглый год тепло. Гипсокартон – материал, который боится минусовых температур.

Правильная конструкция стенового «пирога» и устройство стен из качественных материалов – это залог комфорта и уюта в вашем доме вне зависимости от погоды и от времен года!
