Выбор сырья для получения клееных пиломатериалов
Качество конечной продукции напрямую связано с качеством сырья. Несмотря на то, что клееная древесина подразумевает использование несортовых отходов, для большего выхода качественной продукции все-таки существуют критерии отбора к сырью. Склеить можно и опилки, но тогда это будет совсем другая продукция. Поскольку нашей задачей является получение качественных пиломатериалов, то с целью снижения себестоимости при выборе сырья надо придерживаться определенных норм:
- Древесина, в которой слишком много сучков, потребует слишком больших трудозатрат по ее подготовке, и большая ее часть уйдет в отходы. Поэтому берем только древесину первого и второго резов.
- Подбираем заготовки такой длины, которая даст возможность получить приемлемое качество изделия. Слишком короткие обрезки увеличат расход клея и понизят качество. Плюс к этому значительная часть такого сырья в процессе изготовления превратится в опилки.
- В переработку принимать древесину с припуском, размер которого исключает образование дополнительных отходов производства.
Правильная технология сращивания включает в себя весь цикл производства. Имеет значение все, начиная от правильно отведенных мест под сырье и полуфабрикатов до количества и качества изготовленной продукции и процента отходов.
Сращивание на ус и соединение с прирезкой
Сращивание на ус соединяет концы деталей, расположенных на одной прямой, а соединение с прирезкой используется, когда надо соединить две профильные детали под углом друг к другу.
Сращивание на ус
При сращивании на ус детали соединяются одинаковыми скосами на торцах таким образом, что одинаковая толщина деталей остается неизменной.
Соединение с прирезкой
Соединение с прирезкой (с подрезкой, с пригонкой) используется, когда надо соединить в углу две детали с профилем, например, два плинтуса или карниза. Если деталь сдвинется в процессе ее крепления, то зазор будет менее заметен, чем при угловом соединении на ус.
1. Закрепите на месте первый плинтус. Придвиньте к нему вплотную второй плинтус, расположенный вдоль стены.
Закрепите первый плинтус на месте и прижмите к нему второй плинтус, выровняв его вдоль стены.
2. Проведите по профильной поверхности закрепленного плинтуса маленьким деревянным бруском с прижатым к нему карандашом. Карандаш оставит на размечаемом плинтусе линию разметки.
Бруском с прижатым к нему карандашом, приставленным острием ко второму плинтусу, проведите по рельефу первого плинтуса, и карандаш разметит пинию отреза.
3. Обрежьте по линии разметки. Проверьте пригонку и при необходимости подправьте.
Сложные профили
Уложите первый плинтус на место и, поместив второй плинтус в стусло, сделайте на нем скос. Линия, образованная профильной стороной и скосом покажет требуемую форму. Обрежьте по этой линии лобзиком.
Схемы прочного соединения в углах
Постройки из брусового материала, собранные по технологии «теплых» замков, лучше всего подходят для небольших строений, для бань и саун, гаражей и гостевых домиков. Если требуется построить дом с большим удлинением коробки или мансардой, нужно будет использовать прочные схемы и способы соединения бруса.
Монтаж с помощью запила угла «в чашу»
В данном случае угловой сектор сруба получается с остатком или вылетом. Угол формируется, как перекрещивание конечных участков сопряженных брусов, они как бы накладываются друг на друга. Чтобы собранный узел не разошелся, в угловых замках запиливают прямоугольные пазы специальной конфигурации, отступив от торца на рассчитанное расстояние.
На верхней и нижней плоскости венца глубина паза максимальна, благодаря этому угловые части сруба приобретают достаточно большую жесткость в горизонтальном направлении. Боковые «щеки» вырезаются вдвое меньше по толщине, они нужны лишь для того, чтобы снизить потери тепла по линиям стыка.
Если нужно обеспечить точное позиционирование бруса в углу, то вместо чаши может использоваться схема запила концевой зоны «в курдюк». По сути, это та же чаша, но с дополнительными центровочными пазами.

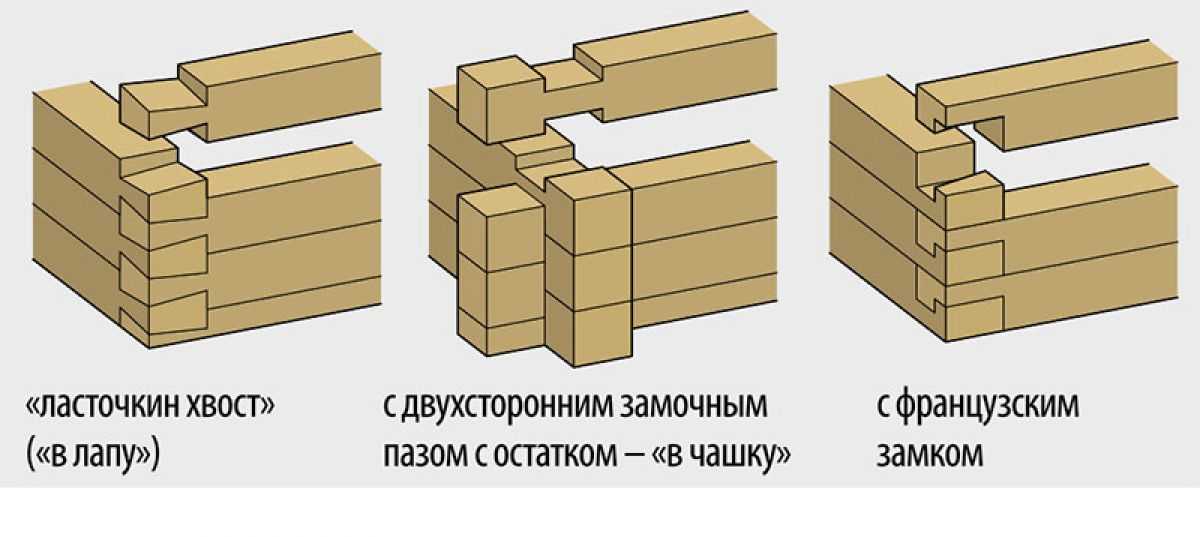

Стыковка французским замком
Один из наиболее сложных типов углового соединения бруса в коробке здания. Конечные участки бруса первоначально фрезеруются с косой или наклоненной поверхностью замка. У такого типа соединения одно замечательное свойство. Угол как бы фиксируется и зажимается весом верхних венцов. Чем тяжелее крыша и надстройка над брусовой коробкой, тем выше прочность угловых стыков.
В устройстве замкового соединения используется небольшой коренной шип. Его вырезают до формирования поверхности стыковки и используют для центровки и улучшения теплоизоляции стыка.
Все перечисленные схемы соединения достаточно сложны в изготовлении, поэтому зачастую для запила блоков в угловых частях сруба отдельно приглашают мастера. Его работа состоит только в правильном распиливании пазов и сборке венцов. Насколько это сложно, говорит тот факт, что за нарезку замков для кубометра древесины станочным способом платят до 7 тыс. руб., а за ручную врезку с подгонкой по месту оплата получается в два раза выше.
Как построить стены из бруса: порядок укладки
Чтобы построить стены из бруса, нужно выполнять работы в определенном порядке.
Шаг1
Для возведения стен дома из бруса своими руками подготавливают брусья нужной длины сечением 15 X 18 см (или 18×18 см). Высота бруса не имеет значения. Его ширина может быть различной в зависимости от климатических условий. Чем шире брус, тем теплее в доме зимой. В любом случае ширина бруса не должна быть меньше 15 см. Согласно проекту дома определяется расход пиломатериалов. Ширина полотна гидроизоляционного материала должна быть такой, чтобы с каждой стороны оставались припуски 5 см.
Далее приступают к сборке стен из бруса. Для монтажа по железобетонному фундаменту устраивают цоколь из кирпичей
Особое внимание уделяют выполнению углов, ведь от этого зависит прочность конструкции. Во время кладки выполняют отверстия для вентиляции подполья
Поверхность цоколя выравнивают, уложив поверх слой цементно-песчаного раствора
Поверхность цоколя выравнивают, уложив поверх слой цементно-песчаного раствора.
После того как раствор высохнет, цоколь сверху накрывают двумя слоями рубероида или толя.
В углах накладывают стыкуемые концы материала друг на друга. Чтобы предохранить от гниения нижний брус, на гидроизоляцию укладывается доска, имеющая толщину 4-5 см и ширину 20 см, предварительно она обрабатывается мастикой. После высыхания мастики сверху укладывается пакля, равномерно распределяется по поверхности. Затем размещается гидроизоляция.
Шаг 2
Во время монтажа наружных и внутренних стен используют брусья различной длины. Их укладывают с перевязкой в углах.
Брусья наружных стен в 1-м ряду сопрягают с помощью соединения «вполдерева», во всех остальных рядах — с устройством на концах брусьев коренного шипа. При таком соединении дом будет менее продуваемым в углах.
Брусья внутренних стен сопрягают шиповым соединением и с помощью вставных шпонок. Для этого размечают торец каждого бруска. Затем устанавливают выход диска электропилы на 4 см.
Ее опорную плиту размещают на поверхности бруска, совмещают отметку на плите с разметочной линией и сразу же пропиливают на полный выход диска инструмента. Затем, установив полный выход диска электропилы на 6,5 см, выпиливают оставшуюся часть древесины. При необходимости на этом этапе строительства стен дома из бруса пользуются ножовкой.
Шаг 3
Далее технология постройки стен из бруса предусматриваете выполнение на брусьях пазов для шпонок. Для этого используют ножовку и долото или стамеску. Сначала делают два параллельных друг другу пропила, а затем стамеской или долотом выбирают паз.
Изготавливают шпонки. Линии распила на брусья наносят, используя заранее заготовленные шаблоны. Для выполнения шпонок подойдет доска толщиной 3-4 см и шириной 6 см. Через каждые 13 см доска распиливается по всей ее длине. С торца бруса вставляют шпонку в паз, оставив между верхом шпонки и верхом бруса зазор 1 см.
Обвязку делают из подготовленных для соединения между собой брусьев. Проверяют положение брусьев, исправляют неточности. Аналогичным образом обрабатывают брусья для второго ряда обвязки, после чего укладывают их и соединяют между собой.
При возведении стен из бруса своими руками необходимо следить за тем, чтобы по вертикали наружные грани находились на одной плоскости. В том случае, если длина бруса меньше длины стены, к нему присоединяют еще один подходящий брусок. Сопряжение элементов выполняют соединением «гребень в паз» или «вполдерева».
По второму ряду брусьев укладывают балки цокольного перекрытия. Каждую балку кладут так, чтобы она опиралась на брусья наружной и внутренней стены.
Рубка срубов из бруса

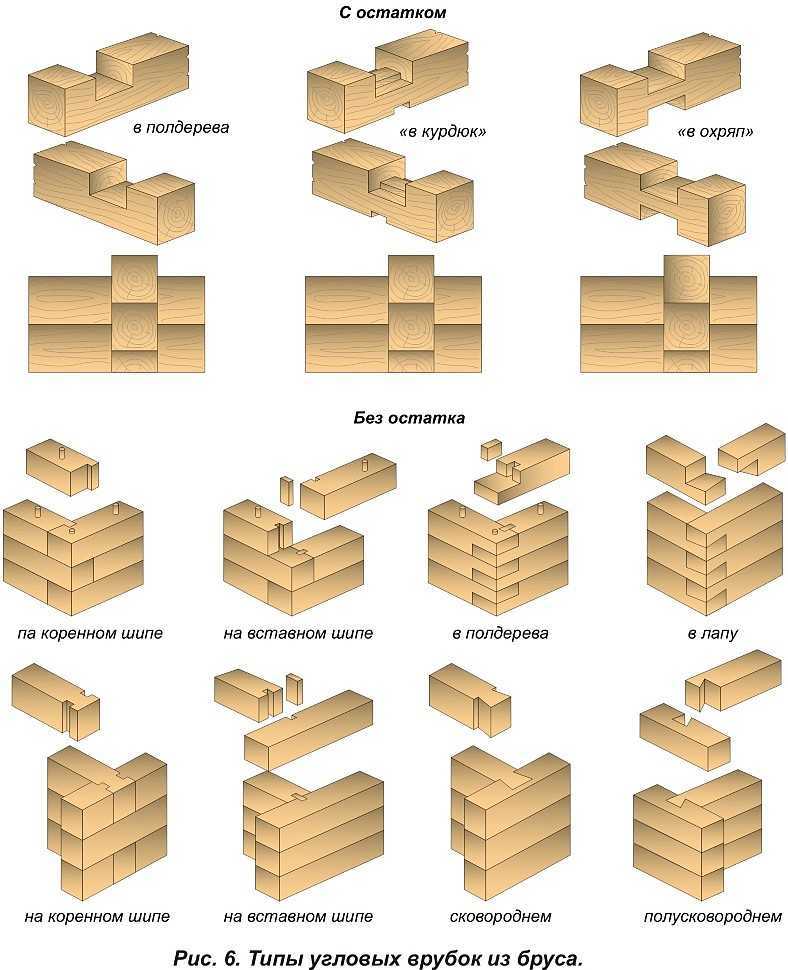

Классификация типов угловых соединений при рубке срубов из бруса такая же, как для срубов из бревна. Сруб из бруса может быть с остатком («в чашу») и без остатка («в лапу»), замки имеют те же названия: «в охряп», « в курдюк», «в полдерева». Единственное название, которое не может быть использовано – «в обло»: брус имеет прямоугольную форму и сделать в нем округлую (облую) врубку не представляется возможным.
Однако существуют способы угловых врубок, присущие только этому виду строительного материала – «на шипах» (коренных или вставных).
Соединение брусьев в срубе (с остатком или без остатка) называют стыковкой. Рассмотрим основные способы стыковки.
Стыковка бруса с остатком
«В полдерева»
Соединение «в полдерева»
Данный способ стыковки (наиболее простой) подразумевает вырубку прямоугольного паза глубиной в половину толщины бруса – отсюда и название.
«В курдюк»
Соединение в курдюк
Прочную и надежную стыковку брусьев обеспечивает дополнительный шип. Для качественного исполнения соединения такого типа требуются плотники, обладающие высоким уровнем мастерства.
«В охряп»
Соединение в охряп
Соединение, в котором главная задача – правильно рассчитать ширину перемычки. При работе с брусом, за счет его стандартной геометрии, выполнить вырубку можно с использованием шаблона (в отличие от работы с бревном). Безошибочное выпиливание способствует значительному ускорению работы.
Стыковка бруса в углу без остатка
При строительстве домов и бань из бруса без остатка традиционными являются типы замков «в полдерева» (с ровными параллельными гранями), и «в лапу» (с гранями, имеющими форму трапеции). Второй тип соединения немного сложнее, но он гарантирует большую защиту угла от сквозняков.
Соединение бруса: а — в полдерева, б — в лапу
Соединения на шипах (в теплый угол)
При таком способе выпиливания бруса вставленный в паз шип защищает угол от промерзания и продувания за счет образующегося воздушного замка. Соединение бруса «в теплый угол» само по себе гарантирует отсутствие щелей, а эффективным дополнением является пробивка всех стыков джутом.
Рубка «в теплый угол» — наиболее часто используемый способ стыковки брусьев в России.
Прямой шип
Соединение в теплый угол — прямой шип
Прямой шип применяют при возведении построек со стеной, равной длине бруса. При рубке сруба следует учитывать, что размер паза определяется размером шипа, то есть необходимо соблюдать баланс. Если шип будет большим, то и паз, соответственно, тоже должен быть таким же. Слишком глубокий паз может ослабить брус, что скажется на прочности соединения, поэтому перед рубкой должны быть проведены тщательные расчеты.
Правильно сконструированный угол хорошо противостоит ветровым и другим нагрузкам.
Равномерность усадки сруба из бруса дает гарантию сохранения слабой части бруса в углу.
Половина ласточкиного хвоста
Соединение в теплый угол — половина ласточкиного хвоста
Отличительной чертой данного типа замка является шип шириной до 5 см, имеющий форму конуса. Конус надежно удерживает брусья, что делает сруб более прочным. Ограничение размеров шипа устанавливается для того, чтобы в процессе усадки брус, в котором сделан паз, не трескался.
Изготовление шипа «половина ласточкиного хвоста» для специалиста не представляет особой трудности. Для ускорения работы допускается использование шаблона. Такое соединение применяется в случае, когда длина стены превышает длину бруса.
Угловой шип
Угловой шип треугольной формы применяется достаточно редко, так как узел получается менее прочным, хотя в нем отсутствуют сквозные щели. Технология выпиливания углового шипа не имеет отличий от тех, о которых говорилось выше. Строителю, имеющему навык работы с бензопилой, достаточно осуществить небольшой поворот ее шины, чтобы получить этот вид соединения.
Соединение бруса в углу без остатка
Есть несколько типов соединения. Традиционно для бань и домов используются «в полдерева» и «в лапу». Отличаются они только формой. В полдерева имеет ровные, параллельные грани. Реализуется просто. При стыковке бруса «в лапу» форму шипов делают трапециевидной. Она чуть сложнее в исполнении, но меньше шансов возникновения сквозных отверстий.
Стыковка бруса в углу без остатка: в полдерева и в лапу
Есть еще несколько видов соединения бруса встык. Они не очень надежные и не обеспечивают должной герметичности, хотя и экономны с точки зрения расхода материалов. Для жилых строений используются редко, в основном — для возведения хозяйственных построек.
Простое соединение встык происходит с чередованием. Так угол получается более прочным. Для усиления можно использовать стальные пластины или сбивать брус длинными гвоздями под углом.
Соединение бруса встык
Также есть способы сборки встык со шпонками разной формы.

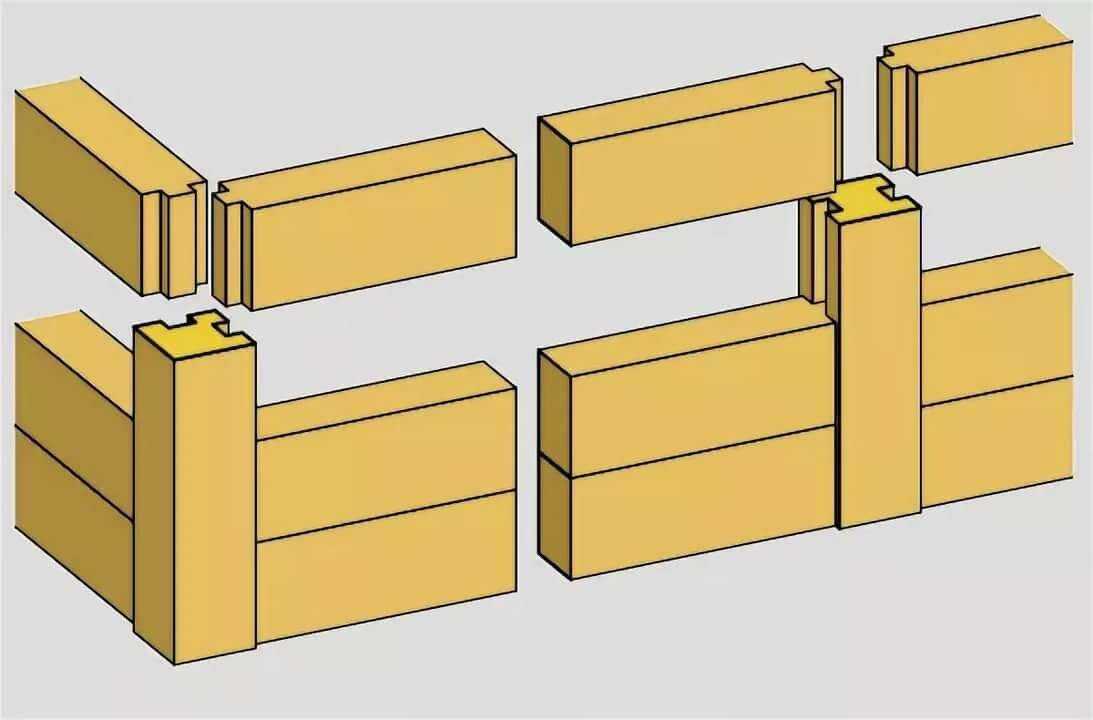

Еще один способ строительства: по каркасно-брусовой технологии. Тогда в углах и в местах соединения бруса по длине, ставится вертикальная стойка со сформованными в нужных плоскостях пазами. На концах бруса формуется соответствующей формы шип. При укладке приходится «надевать» каждый элемент сверху.
Преимущество в том, что можно все шипы сформовать по единому шаблону, а потом просто собрать все, как конструктор (не забывая укладывать межвенцовый утеплитель). Соединение получается герметичным и вполне надежным, притом самого стыка не видно и вид получается очень привлекательный.
Соединение бруса по панельной технологии: быстро, тепло и надежно
5 этап. Строительство стен дома из профилированного бруса
Далее на первый венец укладывают последующие венцы. Если первый ряд уложен правильно, сложить остальные не составит труда
Особенное внимание следует уделить трем аспектам:

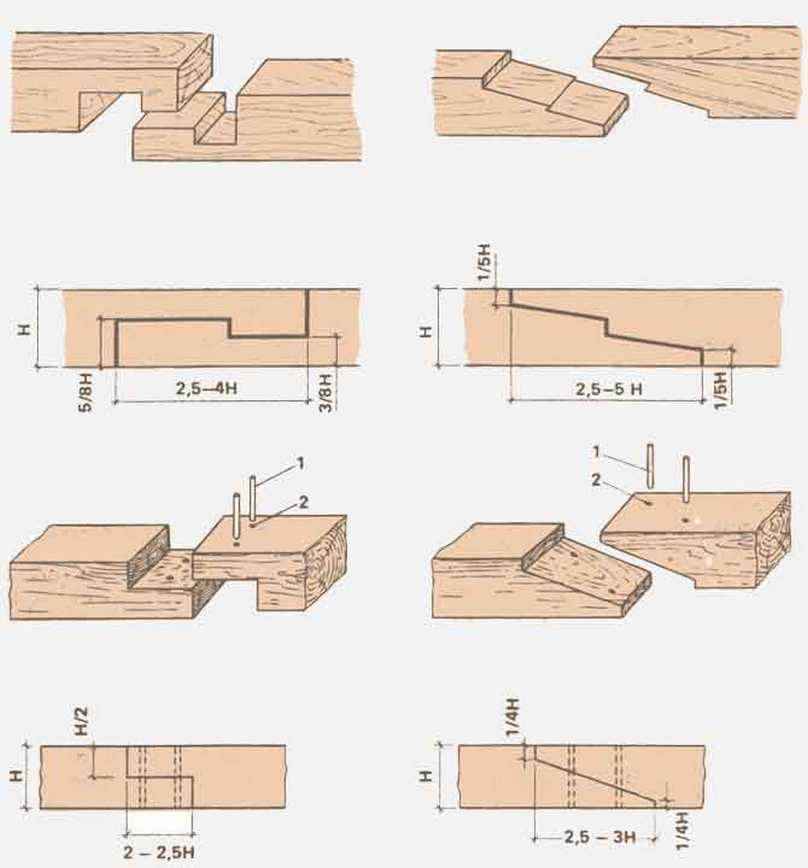

1. Сращивание бруса по длине.
Виды сращивания представлены на картинке.
Виды сращивания профилированного бруса по длинеСпособы сращивания профилированного бруса
2. Угловое соединение бруса (ГОСТу 30974 — 2002).
Соединение бруса впритык (встык)Впритык. Брус укладывается торцом к брусу и соединяется между собой и нижним рядом. Любые запилы, призванные повысить прочность соединения отсутствуют. Такое соединение на практике не используется, несмотря на свою простоту.
Сборка стен из бруса способом «в полдерева»В полдерева. Быстрое соединение, которые требует утепления.
Соединение (рубка) бруса в «теплый угол»«Теплый угол» или с коренным шипом. Надежное соединение, которое препятствует попаданию холода в помещение.
Варианты, как сделать теплый угол из бруса
Соединение бруса в «ласточкин хвост»1. Ласточкин хвост
Соединение бруса «полуласточкин хвост»2. Полуласточкин хвост
Сборка бруса в «чашу» (угловое соединение с остатком)3. Торцевое соединение (врубка) брусьев – с остатком.
Более известное как соединение «в чашу» или «в обло». Наиболее эстетичная сборка бруса в теплый угол, но забирает площадь помещения, и увеличивает бюджет строительства, т.к. часть материала не используется по назначению.
Способ рубки в коренной шип (теплый угол из профилированного бруса)
Способ сборки угла деревянного дома из бруса в «теплый угол»
Угловое соединение бруса в «теплый угол» достаточно прочное даже без дополнительного крепления нагелями.

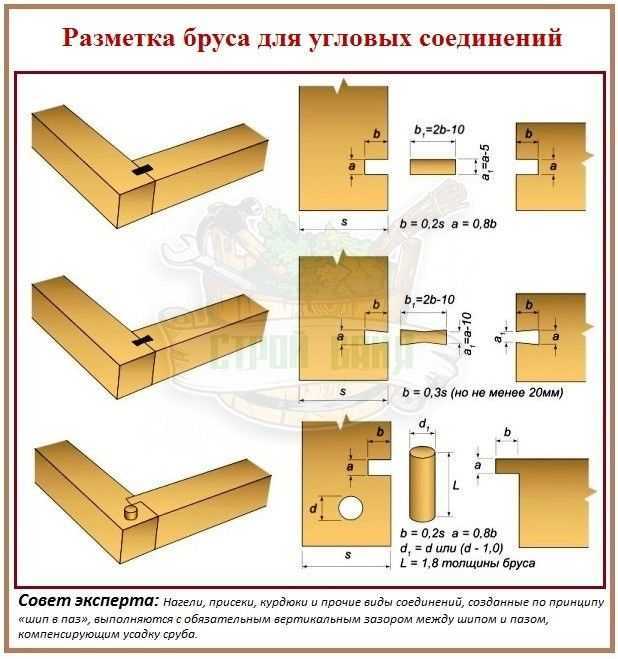

Совет. Для того, чтобы точно делать разметку для стыковки, нужно использовать шаблоны. При этом пропилы делаются в половину сечения профилированного бруса. Такой прием позволит компенсировать усадку дома.
3. Формирование простенка
Перестенок (часть стены между дверными, оконными проемами или углом дома) формируется одновременно с внешней стеной в том случае, если длина стены превышает 6 метров (стандартная длина профилированного бруса).
Способы (виды) крепления/соединения деревянного бруса:
Т-образное соединение бруса с коренным шипом (схема устройства)Т-образное с коренным шипом;
Шиповое соединение бруса в «ласточкин хвост» (схема + чертеж с обозначением мест стыковки)ласточкин хвост;
Материал подготовлен для сайта www.moydomik.net
Сборка бруса в «чашу» (угловое соединение)«в чашу». Домокомплект состоит из бруса с уже нарезанными чашами. Заводское оборудование позволяет сделать посадочное место с четко заданными параметрами. Здесь вопрос как собрать дом из бруса вообще не рассматривается (это как конструктор – монтаж выполняется по инструкции).
Рекомендация. Удешевить строительство дома поможет формирование внутренних перестенков каркасным методом с последующей отделкой.
Крепление бруса нагелями
Соединяются венцы между собой с использованием деревянных нагелей.
Нагель для бруса – это крепежные изделия, похожие на деревянный гвоздь без шляпки. Металлические нагели используются реже, а пластиковые еще реже. Деревянные нагели можно сделать самостоятельно.
Длина нагеля составляет 1,5 толщины бруса, а диаметр – 15-20 мм. При этом он должен быть на 5 мм. больше сверла, которое будет использоваться для засверливания отверстия.
Нагели помимо усиления узла препятствуют скручиванию бруса.
При этом непосредственно возле угловых соединений нагель не устанавливается, чтобы избежать расколов при их заколачивании. Минимальное расстояние от торца составляет – 250 мм, для бруса сечением 200 мм. Расчет ведется по формуле: ширина бруса плюс 50 мм.
Установка нагелей в брусе:
- нагель по прочности должен превосходить применяемый брус. Желательно использовать дубовые нагели, но часто их вырезают самостоятельно из остатков пиломатериала;
- одним нагелем соединяются только два бруса;
- сверление бруса под нагель выполняется строго вертикально;
- устанавливаются нагели со смещением относительно друг друга;
- расстояние между нагелями в брусе на удалении 1,5-2 метра;
- влажность нагеля должна соответствовать влажности бруса;
- загоняется (забивается) нагель киянкой;
- длина нагеля должна быть на 20-30 мм. меньше глубины отверстия, что позволяет компенсировать усадку дома из бруса.
Схема монтажа нагелей в брусе
Примечание. Гвозди в строительстве дома из профилированного бруса не применяются.
Пружинный узел для бруса
Усилить место соединение бруса можно с помощью пружинной стяжки – крепеж «Сила»
Пружинный узел «Сила» для профилированного бруса
Конструктивные особенности сруба
Технологии деревянного домостроения имеют свои особенности, связанные со специфическими качествами строительного материала – древесины. Усушка, усадка, подверженность воздействию внешней среды – эти показатели присущи только строениям из дерева. Поэтому при строительстве используют специальные приемы, без применения которых бревна, сложенные друг на друга, срубом (основой дома) являться не будут.
Подготовленное бревно а — компенсационный пропил, б — лунный паз
Продольные пазы
Рубить сруб следует таким образом, чтобы в стенах не было щелей. Для этого требуется вырубка продольных пазов.
Ширина паза зависит от климатических условий, в которых возводится жилой дом. Зимняя температура, достигающая 30° ниже нуля, не страшна, если его ширина более 12 сантиметров. Если мороз достигает 40-градусной отметки и ниже, паз должен быть шириной от 14 см.
Полукруглый паз, называемый еще «лунный», вырубается по всей длине в нижней части бревна. Поскольку бревно укладывается сверху, дождевая и снеговая вода не может проникнуть в межвенцовое пространство.
Радиус лунного паза влияет на качество прилегания бревен: его меньший размер (по сравнению с самим бревном) позволяет уложить в образовавшееся пространство слой утеплителя, выступающие края которого следует защитить от влаги. В случае, когда диаметр паза равен диаметру бревна, происходит образование щелей между венцами. Дело в том, что, в результате неравномерной усушки бревен, венцы не могут сесть на нужное место, чтобы стык получился герметичным. Такие стены требуют обязательного утепления.
Компенсационный пропил
Данная конструктивная особенность уберегает бревна в срубе от образования трещин, появляющихся под воздействием влаги. Древесина – натуральный материал, очень сильно подверженный ее влиянию.
Задача, возложенная на компенсационный (или разгрузочный) пропил, — минимизировать количество трещин, а появившимся придать единое направление.
Выполнить пропил – одну из сложнейших операций – может лишь специалист, имеющий опыт. Это почти ювелирная работа, так как пропил надо сделать на определенную глубину (не более 1/3 диаметра) и во всю длину бревна, не прикасаясь к замкам. Если допущена малейшая ошибка, пропил может стать проводником холода в дом.
Выбор материала
Усадкой называется пропорциональное уменьшение линейных размеров бруса под действием механических нагрузок (весовых в первую очередь) и вследствие равномерной потери влаги.
А коробление — это та усадка, которая искажает геометрию деталей. Она случается из-за неравномерной просушки, без оглядки на механические нагрузки.
Усадка нормирована для различных пород дерева и разных видов пиломатериалов. А коробление является недопустимым дефектом для деловой качественной древесины. Сырое дерево можно правильно досушить, и оно не покоробится. А вот выдержанное, если его неправильно хранить, может очень сильно подвести строителя.
Учитывая все вышеизложенное, легко сделать заключение, что хороший дом можно возвести из следующих видов бруса:
- Дикого или дикого теса. То есть из леса, пролежавшего на бирже до распиловки неопределенное время. Этот материал самый дешевый, влажность его не нормируется, а усадка равна 10%. И надо иметь в виду, что при плохих условиях хранения после приобретения, он не гарантирован от растрескивания и коробления.
- Обрезного выдержанного. Этот в распиловку идет, будучи доведенным до воздушной сухости (20%). Причем он ненамного дороже дикого бруса, если речь идет о регионах с развитой лесопромышленностью и активными лесозаготовками. Однако его усадка составляет всего 7%, склонность к растрескиванию нормирована, а коробление при адекватных условиях хранения не допускается.
- Выдержанного профилированного. Свойства у этого материала практически такие же, как у обрезного выдержанного бруса. Но в работе он гораздо удобнее. Является самым ходовым на сегодняшний день видом строительного бруса, хотя и дороже вышеописанных.
- Клееного. Этот брус клеится и прессуется из отдельных досочек-ламелей, предварительно выдержанных и пропитанных. Может быть профилированным (дороже) и выдержанным (подешевле). По всем техническим и эксплуатационным параметрам превосходит вышеперечисленные виды строительного бруса и имеет только один минус (для кого-то может быть значительный): клеевые швы на таком материале заметны, и становится очевидно, что дом построен не совсем из натурального дерева.
- Сухарный. То есть выполненный из сухарника — высококачественного сухостоя. Усадка у такого строительного материала равна 0%. А также полностью исключено растрескивание, коробление и образование гнили. Однако сухарный брус очень дорог, поскольку промышленное получение сухарника (то есть подсечка коры у комля живого ствола) запрещено законодательно во всех цивилизованных странах. И Россия — не исключение. Метод считается варварским, а его использование уголовно наказуемо и карается по соответствующей статье УК РФ.
Углы без остатка
Многие домашние мастера хотят сэкономить материал, поэтому применяют способ стыковки бруса 100х100 (самый распространенный) без остатка. В данном случае соединение более холодное, углы больше продуваются, пиломатериал не выглядывает из-за угла стены, а располагается вровень с ним.
К угловым соединениям без остатка относятся крепления:
- Встык;
- При помощи шпонки;
- Коренной шип;
- Теплый угол;
- Ласточкин хвост;
- В лапу;
- В полдерева.
Встык
Соединение бруса в стык — самое простое. Заготовки прикладываются друг к другу под прямым углом. Пазы отсутствуют.
При возведении строений ряды смещаются друг относительно друга, и стыки чередуются между собой. Чтобы сцепление было более прочным, их скрепляют скобами или стальными пластинами.
Строительный материал не обрабатывается. Со временем углы отходят друг от друга, продуваются. Внутрь щелей может попасть вода. Поэтому для жилых строений такой способ стыковки не используется. Соединение в стык подойдет для хозяйственных построек, временных сооружений, навесов. Такие строения легко разбираются. Материал можно использовать повторно.
При помощи шпонки
Шпонка — это небольшой брусок, изготовленный из деревьев твердых пород. Соединителем скрепляют два паза, вырубленных на торце и сбоку бруса. Ширина паза на торце равна одной трети его ширины. Расстояние до паза боковой части идентично ширине паза на торце. Клин-соединитель в виде шпонки ставится вертикально, горизонтально и под углом. Самое надежное соединение, когда шпонка вставляется в паз, вырезанный под углом. Даже при сильных нагрузках пиломатериал будет прочно соединять детали. Использовать такое сращивание можно для обустройства наружных углов и внутренних стен. Трудоемкое соединение, требующее профессионального подхода.
В коренной шип
Соединение в коренной шип похоже на сращивание с помощи шпонки. Только в данном случае посторонние детали не используют. На одном из брусьев делается паз прямоугольной или трапециевидной формы. На другой заготовке вырубается паз таким образом, чтобы он был с внутренней стороны стены. Шип повторяет форму паза. Он выполняется не на всю толщину материала, а только на его половину. Потеря тепла исключается: нет сквозных щелей со стороны улицы. Такой способ используется для наружных углов дома.
Соединение бруса в теплый угол
Теплый угол-это способ углового соединения шип-паз. При соблюдении размеров стыковка элементов герметична, между ними нет зазоров, им не страшны мостики холода.
Расскажем, как соединить брус в теплый угол правильно. Для того, чтобы шип-паз точно подходили друг к другу, намечают линии точно по строительному уровню. Прочерчивают вертикальную линию, а затем с помощью угольника проводят другую черту.
После разметки делают несколько пропилов циркулярной пилой. Пропилы получаются ровные и точные. Циркулярная пила не рвет древесину. Стамеской убираются ненужные части древесины. Цепной пилой выравнивается дно. Стыкуемый паз выпиливается на боковой стороне одного бруса на некотором расстоянии от края.
Шип размечают на торце второго бруса и запиливают цепной пилой. Шип стыкуется с пазом и утепляется джутом.
Самый распространенный — ласточкин хвост
Паз имеет трапециевидную форму, которая препятствует разъезжанию частей. Шип повторяет форму паза. Он расширяется к краям пиломатериала. Его часть с шипом напоминает ласточкин хвост, отсюда и его название. Это разновидность теплого угла.
В лапу
Соединение в лапу производится следующим образом:
- На одной заготовке вырубается паз с уклоном. Он выполняется с торца на половину толщины бруска;
- Второй элемент делается с шипом. Шип расширяется к краю;
- При стыковке шип и паз должны совпасть, чтобы между ними не было щелей;
- Угловое соединение следует укрепить нагелем или использовать шпонку.
Этот вид сращивания похож на предыдущий. Только вырубку паза и шипа производят под прямым углом. Вырубленная часть занимает половину глубины строительного материала. Обе заготовки накладываются друг на друга. Чтобы стыковка была надежной, делают отверстия и скрепляют брусья нагелями.
Маркировка
Вначале четкой разметочной линией на деталях обозначают контуры пазов. Чтобы при обработке деталей ничего не перепутать и не допустить ошибок, участки, которые предстоит удалить, следует пометить штриховкой. Особенно велика опасность ошибиться при обработке деталей, которые должны стать перемычками и перекладинами.
Помечать штриховкой удаляемые участки нужно так, чтобы контуры пазов не были перекрыты: основная разметка должна быть хорошо видна при последующих операциях.
Для пропилов деталей по разметке используют ножовки или лучковые пилы с тонкими частыми зубьями, чтобы срез получился как можно более гладким.
Линия пропила должна проходить по тому участку детали, который пойдет в отходы. Сначала делают пилой небольшую насечку. Затем пилят вдоль переднего края по линии разметки до нижнего ограничения. Таким образом, линия разметки всегда будет перед глазами, а значит, можно точно вести пилу и сразу вносить поправки, ес — ли распил начнет уходить в сторону от линии разметки.
При обработке даже широких деталей подобным образом пропил получается очень точным. Излишки дерева можно в дальнейшем удалить стамеской и напильником или наждачной бумагой.
При первых движениях направляйте полотно пилы большим пальцем, пока не сделаете насечку.
Пилите сначала вдоль переднего края детали, ведя пилу под углом точно по линии разметки.
На завершающей стадии пилу ведите горизонтально.
Типы угловых соединений бруса при строительстве дома
Здравствуйте, ниши уважаемые читатели, ценители старинных традиций и прогрессивных технологий. Так порой хочется сделать свой дом максимально похожим на средневековый терем и между тем не лишать его современного комфорта.
А почему бы и нет? Материалов сегодня в продаже предостаточно, технология сборки деревянных домов худо-бедно известна каждому. При желании таковой можно смастерить и своими руками.
Главное не напортачить с углами. Ведь соединение разных типов бруса в углах, пожалуй, самый ответственный момент всего строительства. Так давайте же присмотримся к ним повнимательнее.
Виды углов в срубе
Угловые соединения могут быть «с остатком» или «без остатка». Отличие в концах бруса которые либо будут выходить за пределы сруба, либо нет.
Соединение бруса углов с остатком более затратное (увеличивается расход материала). Но зато теплоемкость и защитные функции у такого угла выше. Наиболее используемый вариант крепления бруса с остатком это «в курдюк».
Соединение без остатка
Сращивание бруса без остатка выполняется несколькими типами узлов: «в чашу», «в охоп» или «в охряп». Самый распространенный вариант в чашу.
Чаши в брусе делают на специальном станке чашкорезе или вручную при помощи пилы. У специалистов есть мобильный чашкорез им можно выполнять работы прямо на строительной площадке. Брус укладывается одной чашей на другую. Между ними прокладывают утеплитель войлочный или джутовый.
Соединение бруса «в охлоп» похоже на «в чашу», но отличается расположением выпила. Чашу вырезают сверху, а не снизу.
Если сравнивать с основными видами соединение «в охряп» то оно похоже на «в лапу». Только в данной конструкции убирают торец бруса, тем самым формируя угол без выступа. Соединяют брус в такой угол при помощи нагелей и присек. Такой тип соединения не имеет высокой ветроустойчивости, поэтому зачастую прямой выпил, заменяют трапециевидным.
Любое соединение нужно обговорить со специалистами, так как выбирать нужно отталкиваясь от особенностей конструкции. Для профилированного бруса соединения в длину допускаются только по определенным параметрам, согласна ГОСТу 30974-2002 «Соединение угловых деревянных и бревенчатых малоэтажных сооружений. Размеры, конструкция и классификация.»
Любое соединение нарушает герметичность стен, поэтому перед монтажом нужно проложить специальный утеплитель и обработать стыки антисептиками, так как в дальнейшем это будет сделать сложно, особенно у профилированного бруса.
Существует два основных вида углов сруба из деревянного бруса:
- «без остатка»
- «с остатком».
Приступая к строительству, следует определиться, что это будет за постройка, какую нагрузку должны будут нести фундамент и стены, и соответственно – какое именно соединение бруса в углах следует выбрать в каждом конкретном случае.
Предлагаем ознакомиться: Теплый пол в бане — варианты устройства своими руками
Учитывая, что правильно выставленные углы – залог прочности и надежности всего строения, к ним предъявляются и соответствующие требования. Это:
- Надежность крепления. Угол дома, независимо от того, каким способом он составлен, не должен быть сложен из пиломатериалов со щелями и расколами. Дерево для строительства нужно брать с уровнем просушки до 20%, что обеспечивает его способность выдерживать деформации и изменения окружающей среды без ущерба для строения.
- Воздухонепроницаемость. Отсутствие щелей, дающих возможность проникновению в жилище сквозняков, является основным требованием к угловым соединениям дерева.
Соединение углов строительство дома из бруса разделяют на:
- Угол с остатком.
- Угол без остатка
Угловые соединения дома с остатком еще называют «в обло». Конструкция узла замочная, может быть собрана несколькими типами:
- Одностороннее.
- Двухстороннее.
- Четырехстороннее.
Вязка внахлест – универсальное соединение пиломатериала, используется при укладке стен из бревен и бруса. Заготовки под прямым углом укладывают в вырубленные пазы, размер данного паза зависит от типоразмеров используемого материала. Такой замок используют при возведении срубов и перекрытий, строительстве мостов, сооружении навесов. Основные способы крестообразного скрепления:
- Соединение вполдерева;
- Соединение в четверть и треть дерева;
- Зарубка в один ряд.
Наибольшее распространение крестообразное соединение вполдерева получило при рубке углов в чашу, применяется при постройке сооружений хозяйственного назначения, жилых домов и бань. Конструкция усиливается строительными скобами, нагелями и шпонками.
Разновидностью крестообразной вязки является способ крепления бруса между собой без остатка, в этом случае две стороны крестообразного соединения не имеют продолжения. Такое соединение используют при укладке углов и называют «без остатка в лапу». Рубка замка без остатка не требуется применения специального инструмента, возведение сруба по такому методу пользуется популярностью у индивидуальных застройщиков.
Более сложный способ углового монтажа – укладка в «ласточкин хвост», замок ласточкин хвост является надежным, но сложным креплением. Разметка и сложная рубка такого соединения требует профессиональных навыков, технология широко используется в строительстве малоэтажного жилья эконом-класса.
