Пожарная безопасность котельной: газовой, на жидком и твердом топливе

Особенности монтажа БМК

Капитальное строительство в данном случае исключается, в чем состоит еще одно преимущество БМК. Основные мероприятия на этапе реализации проекта с готовой станцией относятся к подготовке площадки, где будет эксплуатироваться оборудование.

Должна быть обустроена фундаментная платформа по типу толстой стяжки, на которой в дальнейшем и будет размещена конструкция. Чаще всего поставка БМК на место эксплуатации осуществляется спецтехникой. Непосредственно на площадку блок ставится автокраном, после чего конструкция фиксируется на несущей подложке.

В перечень монтажных работ могут включаться и обвязочные мероприятия. Компоненты оборудования подключаются к источникам энергии, системе дымохода, вентиляционным каналам, водопроводным коммуникациям и контурам доставки топлива. В случае с твердыми горючими материалами организуется и участок для хранения топлива и загрузки в камеры сгорания.

Производители модульных котельных, работающих на угле

Водогрейные блочно-модульные котельные установки на угольном топливе, предлагают крупнейшие российские производители. БМК поставляются полностью готовыми к эксплуатации. Комплектация уточняется во время заказа.

По желанию заказчика, выбирается марка производителя отопительного и циркуляционного оборудования. БМК работает по заводским настройкам, обеспечивающим максимальную экономичность и теплоотдачу. Одними из крупнейших предприятий, предлагающих блочно-модульные котельные российским потребителям, являются:

1. Росэнергопром.

КотлоАгрегат.

ЭнергоРосСтрой.

Нефтегаз-развитие и др.

Базовые ориентировочные цены на угольные БМК

Стоимость БМК на угле зависит от производителя, степени автоматизации, количества установленных котлов и т.п. Для примера, можно привести расценки на продукцию компании КЗ Росэнергопром.

БМК на 0,4 мВт, в базовой комплектации, включая стоимость монтажа, обойдется в 1,9-2 млн. руб.

Полностью автономная станция на 4,4 мВт (в комплекте система механизации подачи угля, автоматического золоудаления), будет стоить 9,6 млн. руб.

Пусконаладочные работы выполняют представители компании. На этапе проектирования, стоит убедиться, что стоимость, указанная в прайсе, включает установку. Монтажные работы и сдача в эксплуатацию, в противном случае, обойдутся в 10-15% от общей стоимости БМК.

Преимуществами малогабаритной БМК, работающей на каменном угле, являются ее небольшой вес и габариты, позволяющие выполнить установку непосредственно на кровле здания.

Нормы по размещению угольной БМК

Каждая модульная котельная, после установки, проходит обязательную аттестацию на соответствие требованиям ППБ. Сдача в эксплуатацию осуществляется только при выполнении всех требований пожарной безопасности:

Охранная зона блочно-модульной котельной на угольном топливе от жилой зоны – учитываются два фактора. Первый – какое помещение используется под хранилище (открытого или закрытого типа). Второй шумовые характеристики работающих дымососов.Бункеры закрытого типа выносятся как минимум за 100 м от жилых зданий, исключение составляют БМК, в которых хранилище расположено непосредственно внутри котельной.Открытые хранилища ставят в 500 м от домов. В городской застройке, допускается монтаж котельной и топливного бункера на крыше здания, при этом, устанавливается дополнительная шумопоглащающая защита.

Требования безопасности, предъявляемые к угольным БМК. Помещение, ввиду скопления взрывоопасной угольной пыли, оснащают герметичными осветительными приборами с защитным кожухом.Существует необходимость в системе автоматического пожаротушения и сигнализации. Неотъемлемым требованием пожарной инспекции является установка щита со средствами индивидуальной защиты и пожаротушения.

Энергопотребление угольной БМК – подключение выполняют через щитовую, установленную в БМК. Устанавливают заземление и автоматы на каждый источник энергопотребления. Щитовая установлена снаружи котельной. Внутри БМК, над дверными проемами, монтируют таблички с надписью «выход», работающие, независимо от основного источника энергоснабжения.

БМК проходит обязательную сертификацию и получает разрешение на эксплуатацию в Ростехнадзоре.

Проектная организация подготавливает обоснование установки модульной угольной котельной, и расположения топливного склада от жилых и промышленных помещений.

Допуск и прием в эксплуатацию осуществляется в присутствии пожарного инспектора и представителя компании изготовителя. После проверки, указываются нарушения и дается срок на исправление ошибок. После устранения недочетов, в технической документации ставится штамп о вводе БМК в эксплуатацию.

Модульные котельные собираются и комплектуются в заводских условиях. Получение сертификата качества от Ростехнадзора и пожарной службы, (документов необходимых для ввода в эксплуатацию), полностью ложится на производителя и проектную организацию.

Цены на блочно-модульные котельные

Стоимость БМК зависит от количества используемых котлов, типа топлива, мощности и других конструкционных и эксплуатационных параметров.

Средние цены на автоматизированные котельные данного типа выглядят так:

1. Станция на 100 кВт с одним модулем — 1,2 млн руб.
2. Станция на 400 кВт с двумя модулями — 2 млн руб.
3. Станция на 1 мВт с двумя модулями — 3,5 млн руб.

Практикуется и сдача БМК в аренду с помесячным расчетом стоимости. Так, среднюю станцию на 500-800 кВт можно арендовать за 400-500 тыс. руб. Собственники предлагают и услуги по установке и обслуживанию оборудования, что добавит к месячной оплате еще 50-100 тыс. руб.

Этапы получения допуска к эксплуатации котельной

Приемка котельного оборудования и получение допуска для эксплуатации производиться государственными приемочными комиссиями согласно СНиП 3.01.04-87.

При этом запрещено вводить в эксплуатацию объекты без автоматики безопасности, необеспеченных системами пожаротушения и защиты окружающей среды. Перед приемкой проводятся комплексные испытания котлов с рабочей нагрузкой на протяжении 72 ч.

Предварительно пробным запуском обязаны быть выполнены условия для обеспечения безопасной эксплуатации котельной:

• Набран в штат оперативный и ремонтный персонал;
• утверждены инструкции по эксплуатации и охране труда;
• разработаны оперативные схемы котельной и вспомогательных устройств;
• подготовлены запасы топлива, инструментов, ремонтных комплектов и средств индивидуальной защиты для обслуживающего персонала;
• оформлены разрешения государственных надзорных органов на эксплуатацию.

Ввод в эксплуатацию котельной осуществляется государственной приемочной комиссией по таким этапам:

1. Завершение пусконаладочных работ, оформление режимных карт работы теплосиловых установок.
2. Оформление требуемого пакета документации для ввода котельной в эксплуатацию и подача их в государственную службу по экологическому и технологическому надзору.
3. Выполнение контроля представителями экологического и технологического надзора
4. Получение акта ввода в эксплуатацию.

Принцип работы пеллетных котлов

По сути, это твердотопливный агрегат, в котором в качестве топлива используются пеллеты. Это гранулы, которые изготавливаются из древесных отходов (коры, опилок, стружки), торфа или соломы. Они имеют цилиндрическую конфигурацию. Высококачественное экологически чистое топливо не загрязняет атмосферу и безвредно для человека.

От обычных твердотопливных агрегатов пеллетные котлы отличаются тем, что процесс подачи топлива можно полностью автоматизировать. Благодаря чему прибор может работать при минимальном вмешательстве человека.

Пеллетные котлы отопления состоят из бункера для хранения и подачи топлива, горелки и системы автоматики. Для подачи пеллетов в предтопочную установлены шнеки. Оттуда по внешнему шнеку гранулы транспортируются на форсунку горелки. Здесь они автоматически разжигаются, полностью сгорают.

В сравнении с дровами пеллеты горят более эффективно, дают больше тепловой энергии. При этом пеллеты не могут самовозгораться. Золу можно убирать только раз в неделю

Количество углекислого газа, который выбрасывает котел в атмосферу, намного ниже, что важно для защиты от парникового эффекта

Требования к блочно-модульным котельным

Системы дымоудаления должны соответствовать п. 5.12.2 СНиПа

При покупке и подключении котельной необходимо учитывать следующие нюансы:

1. Установка осуществляется только после расчетов, согласования проекта и визуального осмотра модуля на предмет повреждений.
2. Системы дымоудаления должны соответствовать п. 5.12.2 СНиПа на котельные устройства.
3. Для обеспечения безопасной эксплуатации оборудования на основании СП 89.13330 и 42.13330 организуется санитарно-охранная зона.
4. Модульные стационарные модификации устанавливаются только на фундамент.
5. Если используется опасный вид топлива, перед подключением котла организуется заземление, монтируется пожарная сигнализация, детекторы утечек.
6. Трубопроводы системы оснащаются контрольно-измерительными приборами, соединяются фланцево-болтовым способом.
7. Апробация конструкции в сборке производится на протяжении 72 часов.

По сравнению с традиционными системами отопления котельные блочно-модульного типа отличаются экономичностью. Частное хозяйство, производственный цех или владельцы жилого дома экономят до 50% оплаты за отопление. Помимо экономической целесообразности установки отличаются минимальным расходом топлива и теплоэффективностью.

Требования к эксплуатирующим энергетическим предприятиям

Такие требования для всех энергопредприятий устанавливаются Правилами технической эксплуатации. При этом, под такой категорией предприятий, понимаются любые энергетические структуры, вне зависимости от их правовой формы, основными задачами которых являются:

• Выработка и отпуск тепловой энергии потребителям с использованием котельного оборудования;
• устойчивое и надежное теплоснабжение промышленных и бытовых потребителей.

Базовые требования к энергопредприятиям:

• Обеспечение установленных режимов работы котельных и теплосиловых агрегатов;
• поддержка агрегатов в состоянии рабочей готовности;
• ведение экономичного режима выработки тепла;
• выполнение правил пожарной безопасности, требований СЭС и организация безопасных условий производства.

Для реализации поставленных задач на всех энергопредприятиях приказом руководителя должны быть разделены обязанности по обслуживанию тепловых и электрических установок между структурными подразделениями.

Блочно-модульные котельные установки — проектирование

На этапе составления заказа производители предоставляют к заполнению специальный опросный лист, в котором будущий владелец указывает требования и характеристики системы.

К базовым параметрам, например, относится число модулей, мощность, вид применяемого топлива, реализация коммуникационной инфраструктуры и т.д. Причем неспециалистам бывает сложно корректно объединять несколько групп требований, так как отдельные показатели могут противоречить друг другу.

Сложные многофункциональные установки особенно проблемны для проектирования. Например, паровые станции с водогрейным контуром требуют больше пространства для технической обвязки, поэтому сразу могут исключаться и принципы компактного размещения. После этого производится анализ требований и конструкторы с инженерами выносят для утверждения техническое задание по изготовлению котельной.

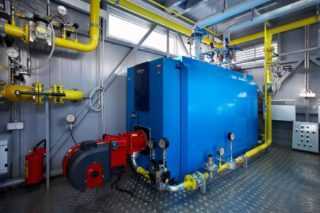

Требования к промышленным газовым котельным

Газ обладает высокой возгораемостью в связи, с чем государственные требования, предъявляемые к таким объектам чрезвычайно высокие, и закреплены в СП 89.13330.2012.

Данный свод определяет требования к тепловому оборудованию на этапах проектирования, монтажа, ремонта или технического перевооружения и безопасной эксплуатации.

Базовые требования к котельным, работающим на газовом топливе.

Эксплуатация котельных установок, выполняется в соответствии с установленными государственными нормативными регламентами и правилами в сфере безопасности производства;

1. Установка котлов допускается в обособленных зданиях или в примыкающих к производственному зданию помещении, отсоединенных от него брандмауэром.
2. Запрещена установка газовых отопительных агрегатов под объектами, где допускается сосредоточение большого количества людей и, размещенных под складом ГСМ.
3. Покрытие пола в котельном зале выполняют из огнестойких материалов, негладкой структурой.
4. В помещениях, для расположения отопительных агрегатов с общей площадью до 200 м разрешается установка одного выхода, а более 200 м – не менее 2-х, размещенных противоположно.
5. Двери газовых котельных обязаны раскрываться наружу, и оснащаться тамбурами, с целью препятствования поступлению прохладного воздуха.
6. Двери во вспомогательные помещения обязаны раскрываться в сторону котельной и обладать оборудованием для самозакрытия.
7. Все помещения оборудуются естественной либо приточно-вытяжной вентиляцией.
8. Размещение оборудования не должно нарушать расстояния для обслуживания: от фронта котлоагрегатов до противоположной более 2 м, свободные проходы между оборудованием — не менее 1,5 м.

ОБ УТВЕРЖДЕНИИ ПРАВИЛ ПО ОХРАНЕ ТРУДА ПРИ ЭКСПЛУАТАЦИИ ОБЪЕКТОВ ТЕПЛОСНАБЖЕНИЯ И ТЕПЛОПОТРЕБЛЯЮЩИХ УСТАНОВОК

В соответствии со Трудового кодекса Российской Федерации (Собрание законодательства Российской Федерации, 2002, N 1, ст. 3; 2013, N 52, ст. 6986) и Положения о Министерстве труда и социальной защиты Российской Федерации, утвержденного постановлением Правительства Российской Федерации от 19 июня 2012 г. N 610 (Собрание законодательства Российской Федерации, 2012, N 26, ст. 3528), приказываю:

1. Утвердить Правила по охране труда при эксплуатации объектов теплоснабжения и теплопотребляющих энергоустановок согласно приложению.

2. Признать утратившими силу:

приказ Министерства труда и социальной защиты Российской Федерации от 17 августа 2015 г. N 551н «Об утверждении Правил по охране труда при эксплуатации тепловых энергоустановок» (зарегистрирован Министерством юстиции Российской Федерации 5 октября 2015 г., регистрационный N 39138);

приказ Министерства труда и социальной защиты Российской Федерации от 15 ноября 2018 г. N 703н «О внесении изменений в Правила по охране труда при эксплуатации тепловых энергоустановок, утвержденные приказом Министерства труда и социальной защиты Российской Федерации от 17 августа 2015 г. N 551н» (зарегистрирован Министерством юстиции Российской Федерации 11 января 2019 г., регистрационный N 53322).

3. Настоящий приказ вступает в силу с 1 января 2021 года и действует до 31 декабря 2025 года.

Министр А.О. КОТЯКОВ

Приложение к приказу Министерства труда и социальной защиты Российской Федерации от 17 декабря 2020 г. N 924н

НАРЯД-ДОПУСК N ___ НА ПРОИЗВОДСТВО РАБОТ ПОВЫШЕННОЙ ОПАСНОСТИ

1. Наряд

2. Допуск

2.2. Мероприятия, обеспечивающие безопасность работ, выполнены.

Производитель работ и члены бригады с особенностями работ ознакомлены.

Объект подготовлен к производству работ.

2.3. С условиями работ ознакомлен и наряд-допуск получил.

2.4. Подготовку рабочего места проверил. Разрешаю приступить к производству работ.

3. Оформление ежедневного допуска на производство работ

3.1.

3.2. Работы завершены, рабочие места убраны, работники с места производства работ выведены.

Приложение N 2 к Правилам по охране труда при эксплуатации объектов теплоснабжения и теплопотребляющих установок, утвержденным приказом Минтруда России от 17 декабря 2020 г. N 924н

Рекомендуемый образец
