Газовый котел напольный с коаксиальным дымоходом

BAXI Duo-tec Compact 24 20 кВт двухконтурный

Фото:https://market.yandex.ru

Относительно недорогой конденсационный газовый котел BAXI Duo-tec Compact 24 с закрытой камерой сгорания и 2 теплообменниками из нержавеющей стали. Модель отличается простой установкой и удобным управлением

Важно, что устройство способно адаптироваться к условиям эксплуатации (тип и качество газа, размер и длина дымохода и пр.). Думаете, какой газовый котел выбрать? Присмотритесь к данной двухконтурной модели

Газовый котел BAXI Duo-tec Compact 24 20 кВт двухконтурный

Достоинства:

• небольшая цена для этого типа газовых котлов
• экономичность
• надежность газовой системы, гидравлики, устройств управления и автоматики

Критерии выбора

Прежде чем приступить к выбору прибора, следует определить мощность будущего котла. Для этого общую площадь помещения следует умножить на коэффициент 0.1. Полученное числовое значение в киловаттах и будет искомой величиной. Данная система расчётов основана на том, что при обогреве одного квадрата помещения требуется 0.1 кВт тепловой энергии. Так, например, для эффективного обогрева дома площадью 120 кв. м необходимо приобрести котёл мощностью 12 кВт.
Следующим критерием должна стать стоимость прибора. При выборе комфортной для себя стоимости следует учитывать, что чем более высокотехнологичным является устройство прибора, тем выше его конечная цена.
Материал изготовления теплообменника также является немаловажным фактором при выборе модели. Медные теплообменники хорошо проводят тепло и обладают низкой температурой плавления

Чугунные отличаются продолжительным сроком эксплуатации и долго остывают, а стальные являются промежуточным вариантом между медью и чугуном и обладают средними показателями теплопроводности и срока службы.
При выборе модели необходимо обращать внимание и на компанию-производителя приборов. Лучше остановить свой выбор на котлах известных, проверенных фирм, предоставляющих гарантию на свою продукцию и имеющих сеть центров сервисного обслуживания на территории нашей страны.

Настенный газовый одноконтурный котёл с камерой сгорания закрытого типа является экономичным и надёжным прибором, позволяющими быстро и за небольшие деньги оборудовать систему отопления дома и сделать пребывание в нём удобным и комфортным.

Обзор настенного одноконтурного газового котла ждет вас в видео ниже.

Газовые котлы с коаксиальным дымоходом

выход коаксиального дымохода из стены дома

• Сегодня, для того чтобы установить котёл, по технике безопасности требуется специально отведённое место. Оно должно быть правильно оборудовано и иметь приточную вентиляцию. Если же в доме нет такого помещение, то необходимо либо сделать наружный дымоход, либо перепланировать дом. Оба таких варианта невыгодны с финансовой точки зрения. Поэтому решением такой проблемы будет котёл с закрытой камерой сгорания и коаксиальный дымоход. Таким образом, можно подчеркнуть, что это оборудование существенно сэкономит деньги.
• Установить такой котёл можно в любом месте дома, не зависимо от вентиляции. Единственным важным условием является расстояние от окна. Поэтому таким помещением может быть чердак, кухня, цокольный этаж и так далее. О многих котлах такого не скажешь.
• Монтаж дымохода. Это ещё один аргумент в пользу газового котла с закрытой камерой сгорания. Чтобы установить для него коаксиальный дымоход, не нужно иметь специальных навыков, а достаточно придерживаться инструкции.
• Ещё одним преимуществом такого аппарата, является высокий КПД. Этот момент очень важен с точки зрения экономии топлива. Как уже писалось выше, горячий воздух, выходящий из внутренней трубы, нагревает холодный воздух, который направляется к котлу по внешней трубе. Благодаря этому, не расходуется энергия на нагревание поступающего в аппарат воздуха. Вся теплоэнергия используется на теплоноситель.
• Этот процесс стоит рассмотреть и с обратной стороны. Наружная труба, забирая тепло у внутренней, охлаждает её. Таким образом, всё оборудование не нагревается до опасной температуры, которая может привести к пожару. Другие котлы с дымоходом не имеют таких противопожарных показателей.
• Благодаря высокому КПД, газовое оборудование имеет и высокие экологические характеристики. Ведь если весь газ внутри сжигается, посредством постоянного наличия кислорода в камере, значит, в атмосферу не выпускаются вредные вещества.
• Безопасность жильцов. Это ещё одно явное преимущество. Так как закрытая камера сгорания, в помещение не попадают ни газ, ни дым. К тому же исключается вероятность возгорания.

КПД напольного котла

Существует несколько видов газовых котлов. Одними из наиболее распространенных, являются напольные. Оборудование такого типа зарекомендовало себя положительными эксплуатационными параметрами и компактностью. Конструктивная особенность таких устройств позволяет добиться большей мощности, по сравнению с настенными аналогичными моделями.

В линейке напольного оборудования есть модели, которые могут без воздействия насоса взаимодействовать с носителем тепла. В таких устройствах минимальное количество автоматики и дополнительного оборудования. Это, в свою очередь, влияет на надежность и простоту обслуживания.

Значение КПД таких газовых котлов колеблется в пределах 90% при идеальных условиях эксплуатации. Это довольно хороший показатель производительности, но при всем этом у напольного котла есть недостатки. Основным из них можно выделить необходимость отдельного обустроенного помещения, в котором должны соблюдаться установленные требования.

Газовый котел Viessmann Vitogas 100-F GS1D875 29 кВт одноконтурный

Фото: market.yandex.ru

Низкотемпературный газовый водогрейный котел. Программируемая и погодозависимая теплогенерация с переменной температурой теплоносителя. С горелкой частичного предварительного смешения для природного и сжиженного газа. С реле контроля давления газа для низких давлений подключения. Полная автоматизация всех процессов. Высокая надежность воспламенения и бесшумный старт котла благодаря системе поджигания периодического действия. Компактность конструкции и малый вес котла облегчают транспортировку и монтаж котла. Легкое комбинирование с емкостными накопителями.

Газовый котел Viessmann Vitogas 100-F GS1D875 29 кВт одноконтурный

Коаксиальные настенные газовые котлы отопления

Каталог товаров

• Автохолодильники
• Вентиляция
• Водонагреватели
• Камины
• Кондиционеры
  • Мобильные кондиционеры
  • Настенные кондиционеры
  • Мульти сплит системы
  • Оконные кондиционеры
  • Кассетные кондиционеры
  • Канальные кондиционеры
  • Напольно-потолочные кондиционеры
  • Колонные кондиционеры
    • 7.0 кВт — 24 BTU
    • 12 кВт — 42 BTU
    • 16 кВт — 56 BTU
    • 17 кВт — 60 BTU
  • Кондиционеры без наружного блока
    • 2.0 кВт — 7 BTU
    • 2.6 кВт — 9 BTU
    • 3.5 кВт — 12 BTU
  • VRF системы
    • Наружные блоки
      • 3-6,9 кВт
      • 7-9,9 кВт
      • 10-13,9 кВт
      • 14-14,9 кВт
      • 15-19,9 кВт
      • 20-22,9 кВт
      • 23-28,9 кВт
      • 30-33,9 кВт
      • 34-44,9 кВт
      • 45-49,9 кВт
      • 50-59,9 кВт
      • 60-90,9 кВт
    • Настенные
      • 1-2,9 кВт
      • 3-3,9 кВт
      • 4-4,9 кВт
      • 5-5,9 кВт
      • 6-7,9 кВт
      • 8-11,9 кВт
    • Кассетные
    • Канальные
      • 1-1,9 кВт
      • 2-2,9 кВт
      • 3-3,9 кВт
      • 4-4,9 кВт
      • 5-5,9 кВт
      • 6-7,9 кВт
      • 8-9,9 кВт
      • 10-13,9 кВт
      • 14-15,9 кВт
      • 16-22,9 кВт
      • 25-59,9 кВт
    • Напольно-потолочные
      • 2-2,9 кВт
      • 3-3,9 кВт
      • 4-4,9 кВт
      • 5-6,9 кВт
      • 7-8,9 кВт
      • 9-11,9 кВт
      • 12-16,9 кВт
  • Фанкойлы
    • Настенные фанкойлы
      • 1-2,9 кВт
      • 3-4,9 кВт
      • 5-7,9 кВт
    • Кассетные фанкойлы
    • Канальные фанкойлы
      • 1-1,9 кВт
      • 2-2,9 кВт
      • 3-3,9 кВт
      • 4-4,9 кВт
      • 5-5,9 кВт
      • 6-6,9 кВт
      • 8-8,9 кВт
      • 9-9,9 кВт
      • 10-10,9 кВт
      • 11-11,9 кВт
      • 12-12,9 кВт
      • 13-14,9 кВт
      • 15-17,9 кВт
      • 18-26,9 кВт
    • Напольно-потолочные фанкойлы
      • 1-1,9 кВт
      • 2-2,9 кВт
      • 3-3,9 кВт
      • 4-4,9 кВт
      • 5-5,9 кВт
      • 6-6,9 кВт
      • 7-7,9 кВт
      • 8-8,9 кВт
      • 9-9,9 кВт
      • 10-10,9 кВт
    • Аксессуары для фанкойлов
      • Пульты
      • Поддоны
      • Клапаны
      • Панели
  • Компрессорно-конденсаторные блоки
    • 1-9 кВт
    • 10-19 кВт
    • 20-29 кВт
    • 30-59 кВт
    • 60-109 кВт
  • Аксессуары
  • Аренда кондиционеров
• Метеоприборы
• Насосы
• Обогреватели
• Осушители
• Отопление
• Очистка и ионизация
• Полотенцесушители
• Сушилки для рук
  • Металлические сушилки
  • Пластиковые сушилки
  • Погружные сушилки
• Увлажнители и мойки
• Фильтры для воды
  • Под мойку
  • Магистральные
  • Для коттеджей
  • Пурифайеры
  • Фильтр-кувшин
  • Аксессуары
• Уцененные товары

Нюансы монтажа

Устанавливать газовые котлы с коаксиальным дымоходом начинают с ознакомления с инструкцией изготовителя оборудования и проверки наличия всех комплектующих согласно схеме.

Место для монтажа выбирают с таким расчетом, чтобы соблюсти минимальное расстояние по горизонтали 0,5 м от оконных и дверных проемов, различных вентиляционных отверстий. По вертикали до таких же проходов отдаление должно быть не меньше 1 м. Боковые стены, колонны и выступы (препятствия потокам воздуха) могут быть не ближе 1,5 м. Расстояние выхода дымохода из стены до поверхности грунта – 2 м.

Монтаж проводят в таком порядке:

1. В точке, удовлетворяющей таким условиям, сверлят отверстие, соответствующее Ø выводимой трубы.
2. В образовавшийся проем вставляют дымоход (с уклоном наружу) и соединяют его с котлом посредством охватывающего хомута. Оставшийся просвет задувают монтажной пеной. Оголовок можно крепить строительными клеевыми составами, так как наружная поверхность трубы имеет достаточно низкую температуру.
3. В соответствии с рекомендациями производителя собирают внутридомовую схему электропитания, подключения газопровода, водяного контура и проводят испытания.

Почему котлы называются коаксиальными

• Отвод продуктов сгорания – конструкция дымохода представляет собой простое устройство, по типу «труба в трубе». По внутренней полости, осуществляется отвод продуктов сгорания.
• Подача воздуха на горелочное устройство – забор воздушных масс происходит посредством внешней трубы. Воздух, поступающий в котел, окружает внутреннюю трубу дымохода, разогретую отходящими продуктами сгорания, предварительно подогревается перед поступлением на горелку, что увеличивает теплоотдачу.

Котлы получили свое название, благодаря особой конструкции совмещенного коаксиального устройства воздухоподачи и удаления продуктов сгорания, но, отличие в принципе работы (по сравнению с классическими версиями отопительного оборудования), заключается не только в этом.

Принцип работы коаксиальных котлов

Коаксиальные газовые котлы с закрытой камерой сгорания, имеют более точное название – «конденсационные», отражающее основной принцип работы. Данное оборудование имеет высокий КПД 108%, по сравнению с классическими теплогенераторами, 92-96%. Конструкционными отличиями являются:

• Закрытая камера сгорания – система коаксиального дымоудаления отработанных газов и воздухозабора, предотвращает сжигание кислорода из помещения. Забор воздуха и отвод продуктов сгорания, выполняется через горизонтальный дымоход. Данная особенность конструкции, позволяет снизить требования к помещению, где будет устанавливаться газовый котел.
• Использование тепла отходящих продуктов сгорания – в разогретом воздухе, находится большое количество тепла. Принцип работы котла основан на улучшенной аккумуляции тепловой энергии из продуктов сгорания. Извлечение тепла осуществляется методом целенаправленного конденсирования частичек пара на поверхности специального теплообменника.

Отличие коаксиальных котлов от других

Котельное оборудование можно разместить в помещении от 8 м². Разрешен монтаж на кухне, ванной (при условии, что позволяют действующие СНиП). Котлы можно вмонтировать в мебель или специальную нишу.

У коаксиального отопительного оборудования, существует несколько минусов, связанных с его эксплуатацией. Недостатками коаксиальных котлов являются:

• Коаксиальные модели рекомендованы для подключения к низкотемпературным системам отопления. Именно при таких условиях, КПД устройства будет достигать 108-109%. В условиях суровой российской зимы, не всегда целесообразно устанавливать коаксиальный котел.
• Стоимость – в конструкции котла используется нержавеющий теплообменник, автоматика, конденсационный узел и многие другие модули, увеличивающие себестоимость оборудования. В среднем цена котла выше в 2-3 раза, чем у классического теплогенератора.

Установка коаксиальных дымоходов

Все преимущества, которыми отличается коаксиальный дымоход для газового котла, включая безопасность и экологичность, могут быть сведены к нулю. Такая ситуация возникает, когда был выполнен неправильный монтаж коаксиального дымохода.

Для того чтобы провести монтаж дымохода, требуется
:

• коаксиальная труба или несколько труб;
• дымоотводящая труба;
• подсоединительный адаптер;
• накладки на стены — 2 штуки;
• фланец на накладки;
• соединительный хомут;
• наконечник на трубу.

Дымоход крепится к патрубку отопительной установки и выходит наружу помещения. Если есть какие-либо мешающие предметы, то лучше удалить их прежде, чем выводить дымоход. Кроме того, по возможности нужно убрать от трубы на безопасное расстояние легковоспламеняющиеся вещества и предметы.

В любом случае, монтаж начинается с выбора места. Сделать это проще, когда уже определились с выбором места для установки для самого котла. Газовые котлы с коаксиальным дымоходом лучше вообще монтировать вместе. Оптимальным вариантом будет, если расстояние от дымохода до котла составляет примерно 1–1,5 м
. Если есть необходимость, то длина дымохода может быть увеличена, но так, чтобы всего было не больше 2 колен, а максимальная длина равна 3 м
.

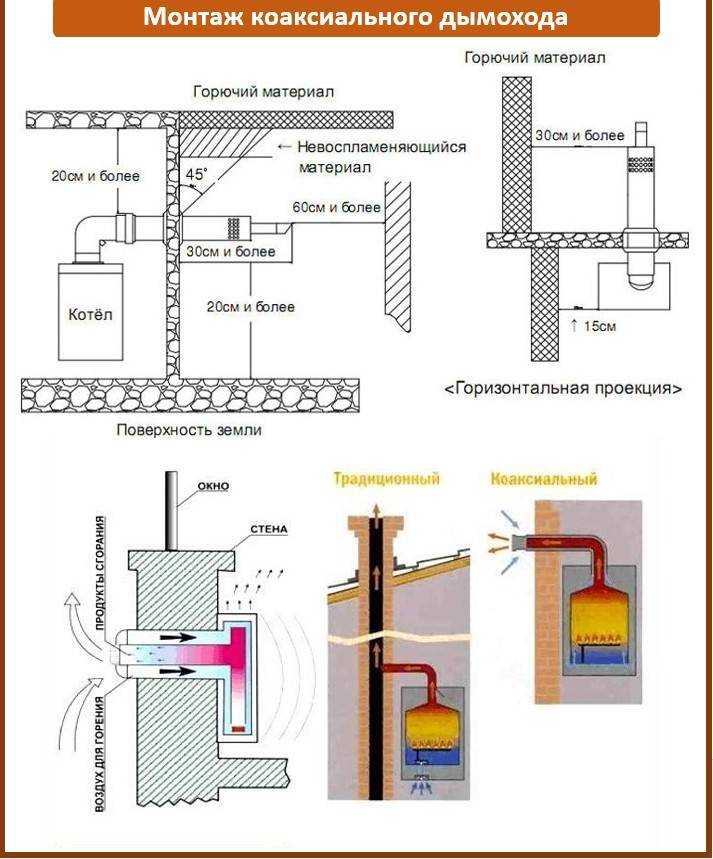

Отверстие дымового канала следует располагать с соблюдением определенных правил:

• расстояние от земли – не менее 2 метров;
• минимальное расстояние от двери и окон – не менее 50 см

Дальше, как уже было отмечено, нужно убрать на безопасное расстояние с выбранного места все лишнее. После этого можно начинать монтаж, приступив к сверлению отверстия нужного диаметра, которое может варьироваться от 11
до 12,5 см
.

Далее проводится соединение трубы с выходной горловиной отопительной установки при помощи хомута, который зажимается болтами с двух сторон. После этого осуществляется монтаж дымохода необходимой конфигурации. Все соединения выполняются при помощи хомутов. Выходящий из помещения дымоход должен иметь небольшой наклон, чтобы влага (конденсат) легко удалялась сама.

После того как дымоход установлен, проводится монтаж декоративных накладок, которые выполняют только эстетическую функцию.

Как правильно выбрать газовый котел с коаксиальным дымоходом

Конденсационный котел далеко не дешевое приобретение, поэтому при его выборе необходимо учесть следующие нюансы:

• Мощность агрегата должна соответствовать отапливаемой площади, поскольку работа в режиме неполной нагрузки может вызвать преждевременный выход котла из строя. Принято считать, что для обогрева 10 м2 необходима тепловая мощность 1 – 1,2 кВт, исходя из этого соотношения подбирается мощность устройства для конкретного дома или квартиры. Помимо площади, следует учитывать качество наружной теплоизоляции, количество дверных и оконных проемов, высоту потолков и т.д.
• Возможность использования коаксиального газового котла для обеспечения подачи горячей воды (двухконтурные установки);
• КПД агрегата;
• Расход магистрального или сжиженного газа. Именно от этого показателя зависит целесообразность эксплуатации той или иной модели;
• Материал теплообменника. Поскольку конденсат является ничем иным как раствором органических кислот, компенсационный теплообменник изготавливается из силумина (сплав алюминия и кремния) или нержавеющей стали. Стальные теплообменники представляют собой сварную конструкцию, а силуминовые – литую;
• Степень автоматизации агрегата. Современные электронные системы управления могут обеспечить полностью автономную работу устройства. Кроме этого, некоторые модели предусматривают возможность управления и настройки с помощью мобильного телефона;

Помимо вышеперечисленных критериев большое значение имеет и стоимость котла, однако это вопрос сугубо индивидуальный и к теме нашей статьи отношения не имеет.

Особенности атмосферных котлов

Необходимость обустройства приточной вентиляции. Так как воздух для горения это оборудование потребляет из помещения, его установка в жилой комнате недопустима из соображений безопасности. Следовательно, для его функционирования необходимо выделить котельную

В ней важно организовать непрерывно работающую приточную вентиляцию в соответствии с установленными нормативами.
Подведение дымохода. Вертикальная труба может проходить через крышу или стену

Организация системы отвода продуктов сгорания – достаточно сложный ответственный процесс, требующий точного соблюдения правил. Необходимо позаботиться о грамотном выборе материала дымохода, проектировании его конструкции с минимальным количеством поворотов, утеплении открытых участков и т.д.

Независимость от электричества. Целый ряд моделей атмосферного оборудования является энергонезависимым. Преимущество его эксплуатации в том, что оно не выйдет из строя при скачках напряжения, не остановится при отключении электричества, для него не нужно приобретать стабилизатор. Примером выступает напольный газовый котел Protherm Медведь TLO – надёжный и мощный агрегат, который можно приобрести на сайте ateplo.ru с доставкой.

Доступная цена. Большинство оборудования с открытой камерой сгорания стоит на порядок дешевле аналогов с закрытой, поэтому на их приобретении можно очень хорошо сэкономить.

Прокладка

Сама установка трубы газового котла не является особо сложной.

Для прокладки коаксиального дымохода надо помнить — уклон неконденсационных котлов производится в сторону улицы. Это делается для того, чтобы образовывающийся конденсат стекал на улицу. Относительно котла дымоход можно сдвинуть хоть вправо, хоть влево, хоть за его стенку.

Существуют определенные правила установки коаксиального дымохода для газового котла, которые необходимо соблюдать. Рассмотрим эти правила для оптимального функционирования:

• по правилам монтажа необходимо иметь хотя бы 0,5 м и более расстояния внутри помещения от стены до котла, чтобы не возникало обледенения, которое впоследствии может попасть на котел;
• согласно правилам, максимальная длина дымоотвода для газового котла не должна превышать более 3 м;
• высота от трубы до потолка внутри помещения должна быть длиной не менее 0,2 м;
• сама коаксиальная труба со стороны улицы должна быть длиной не менее 0,3 м;
• расстояние от самой трубы до земли – 2, лучше 2,5 м;
• расстояние от конца трубы дымохода до ближайшей стены – 0,6 или 1,5 м;
• ближайшие окна, или вентиляционные отверстия не должны располагаться ближе, чем 0,6 м от выхода дымохода;
• диаметр патрубка дымоотвода не должен превышать диаметра выхода котла.

Наледь, образовавшаяся из-за скопившегося конденсата

В паспорте к каждому котлу имеются данные о том, какого диаметра должна быть труба, и какой максимальной длины может быть коаксиальный дымоход. Превышать эти данные не рекомендуется, потому что производительность котельного агрегата будет сильно падать.
Диаметр трубопровода пишется в паспортных данных в артикуле после буквенного значения. Он состоит из четырех цифр. Первые две означают внутренний, а последние цифры – внешний диаметр вводной трубы. Согласно правилам, длина коаксиального дымохода для газового котла не может быть более 3-х м. Однако некоторые производители устанавливают свои ограничения на производимую продукцию. Так что прежде чем проводить монтаж, следует внимательно изучить инструкцию. Вопрос как удлинить коаксиальную трубу газового котла решается просто. Трубы собираются по типу «папа-мама». На углах предусмотрено использование поворотных муфт под углами 45 и 90 градусов. Герметик на стыках запрещен. В переходники предусмотрена установка уплотнительных резинок, выдерживающих нагревание в 250°. Советуют уменьшить до минимума повороты и углы для обеспечения лучшей тяги. По всей длине предусмотрено использование крепежных хомутов.

Теперь рассмотрим такой вопрос – как установить коаксиальную трубу газового котла и каковы шаги по ее установке.

Шаг первый предусматривает определение места в комнате, где будет расположен газовый котел с коаксиальным дымоходом в зависимости от его вида. Разметка выходного отверстия коаксиального дымохода для газового котла проводится на стенке, у которой предусмотрено расположение котла, на расстоянии полтора метра от него. Ширина отверстия должна немного превышать внешний размер трубы. С помощью колена дымоотвод крепится к котлу. Крепеж стыков и углов проводят хомутами.

Расстояние между трубой и стеной в отверстии утепляют негорючим материалом. Если у котлов предусмотрено применение принудительной вентиляции, дымоотвод устанавливают только горизонтально.

Рассматриваемая коаксиальная труба к газовому котлу к стенке крепится с помощью кронштейнов. Каждому стыку положен один кронштейн. Не рекомендует установка на оголовке (окончании) труб добавочных компонентов.

Коаксиальный дымоход может быть выведен через стену или через крышу. Для вывода через крышу понадобятся дополнительные комплектующие, которые позволяют проходить переходы потолка и крыши. Наверху потребуется соответствующий колпак. После установки проверяется целостность всей системы.

Если котел работает на дизельном топливе, для него предусмотрен коаксиальный дымоход для дизельного котла китурами – компании, которую относят к популярным производителям дымоходов.

Продукты компании Китурами имеют ряд своих особенностей. Они продаются с вмонтированным в них вентилятором, в функции которого входит создание в дымоходном устройстве искусственной тяги.

К плюсам дымоходов, выпущенной этой фирмой, относятся:

• пожаробезопасность и экологичность;
• низость выходной котловой температуры, позволяющей установку в деревянных домах;
• усиление коэффициента полезного действия котлов;
• простота в уходе и установке;
• создание комфорта и улучшение микроклимата в здании.

Типы коаксиальных и раздельных дымоходов: плюсы и минусы

И коаксиальный, и раздельный дымоходы могут быть как горизонтальными, так и вертикальными.

Для настенных котлов мощностью до 32 кВт обычно применяют коаксиальные дымоходы «60/100», то есть диаметр внутренней трубы – 60 мм, диаметр внешней – 100 мм, и раздельные дымоходы «80/80», то есть обе трубы одинаковые, диаметром 80 мм.

Каждый из этих вариантов, коаксиальный и раздельный, имеет свои плюсы и свои минусы.

Плюсом раздельного дымохода является то, что, при необходимости, его длина может достигать 40 метров (суммарная длина обеих труб). Это даёт широкие возможности установки котла практически в любом месте дома. Минусами раздельного дымохода являются, во-первых, то, что зимой труба всасывания воздуха в помещении начинает «потеть» и обмерзать – это на холодной трубе из теплого воздуха помещения выпадает конденсат. Во-вторых, на горелку котла поступает воздух практически непосредственно с улицы, холодный. Пока просто запомним это. И, в-третьих, при монтаже раздельного дымохода нужно делать два отверстия для труб. Первый минус, «потение», можно победить, используя в качестве всасывающей трубы не обычную трубу 80 мм, а так называемую «утеплённую». Она состоит из коаксиальной трубы, по внутренней всасывается воздух с улицы в котёл, а между внутренней и внешней находится воздух (по краям это пространство закрыто специальными заглушками), который выполняет роль теплоизолятора. Избежать остальных минусов практически невозможно, если мы не собираемся вообще отказываться от использования раздельного дымохода.

Плюсом же коаксиального дымохода является, фактически, отсутствие перечисленных выше минусов раздельного дымохода. И отверстие в стене (или в крыше) нужно делать только одно, и труба в помещении хоть и «потеет», но значительно меньше, да и «забортный» воздух, проходящий по внешней трубе, нагревается от внутренней трубы и поступает в котёл немного нагретым. А это, между прочим, повышает КПД котла (по сравнению с раздельным дымоходом, где, как мы помним, воздух в котёл поступает холодный). Всё это делает коаксиальный дымоход более «желанным», чем раздельный.

Но есть минусы и у коаксиального дымохода. Самый, пожалуй, существенный из них – то, что коаксиальный дымоход сравнительно короткий. Горизонтальный коаксиальный дымоход не должен быть длиннее 3 м, вертикальный – длиннее 4,5 – 5 м (более точные данные указаны в Инструкции по монтажу и эксплуатации котла). А если нужно сделать более длинный дымоход? В этом случае можно использовать коаксиальный дымоход большего диаметра, не «60/100», а «80/125». У него максимальная длина – до 7 м и 12 м соответственно, то есть более чем в два раза.

Вторым не менее серьёзным минусом коаксиального дымохода является то, что дымовые газы, проходя по внутренней трубе, интенсивно остужаются холодным воздухом канала всасывания, и можно себе представить, сколько в канале дымоудаления образуется воды – конденсата. А выходы каналов всасывания и дымоудаления расположены рядом. И получаются вот такие сосульки, которые закрывают вход канала всасывания, котёл начинает «задыхаться» и выключается. Чтобы этого избежать, стали делать оголовки, в которых внутренняя труба дымохода на 15 – 20 см длиннее внешней (см. рисунки). Такие оголовки оправдывают себя вплоть до температуры минус 50 градусов.

И еще кое-что

Кстати, о воде, образующейся в дымовом канале. Она ни в коем случае не должна попасть обратно в котёл. Для этого горизонтальный коаксиальный дымоход устанавливают не строго горизонтально, а с небольшим на-клоном в сторону улицы, а в вертикальный коаксиальный дымоход вставляют дополнительный элемент – конденсатоотводчик.

И ещё один вопрос, связанный с этой водой. Посмотрите на две нижние фотографии. На них трубы, назовём их левая, средняя и правая, по-разному выдвинута из стены. Левая чуть-чуть – и весь конденсат в виде пара выходит из дымохода и стелется по стене. А ведь конденсат – это, хоть и слабая, но все-таки кислота. Долго продержится эта стена?

Средняя труба чистая. Из неё конденсат выходит или в виде пара, или в жидком виде, тогда он капает вниз и там уже застывает. Образуются довольно забавные «сталагмиты». А правая труба очень далеко «торчит» из стены и по «сталактиту», растущему из неё, видно, что в ней конденсат успевает не только стать жидкостью, но и замерзнуть. А это уже чревато заужением канала дымоудаления, что для котла крайне неприятно. При монтаже дымохода имейте это в виду.

Авторство статьи принадлежит IMMERGAS Россия.

Напольные котлы с коаксиальным дымоходом

Расстояние от столешницы до верхних шкафов

Правильный размер фартука – секрет удобной кухниСодержаниеФартук на кухне – это, прежде всего, качественная защита стен помещения в зоне установки плиты далее…

Каркас для гипсокартона на стену

Расчет стены из гипсокартонавы научитесь, как рассчитать стену из гипсокартонаПрежде, чем приступить к монтажу гипсокартона на стену, следует сначала далее…

Чем обшить дом снаружи дешево

Чем обшить деревянный дом снаружи? Дешево и недорого это блок хаус!После того, как дом построен, перед его владельцами неизменно встает вопрос далее…

Входной контроль материалов в строительстве (19)

Диаметр труб для водопровода частного дома (17)

Почему генератор выдает низкое напряжение (16)

Чем смазать газовый кран на плите (15)

Узел прохода трубопровода через стену (13)

Светодиодные лампы т8 схема подключения (11)

Схема подключения двойного выключателя на две лампочки (11)

Что такое форсаж дуги на сварочном инверторе (10)

Электроды АНО-4, электроды АНО-21 д.3.0 — 5.0 ммКаталог / электроды сварочные…

Дорожки из бетона своими рукамиПодготовительные работыИзготовление опалубки и армирование дорожки из…

Можно ли изменить направление распоряжения средствами материнского капитала после написания заявления?…

Особенности и нормы подключения коаксиальных труб

Коаксиальный канал удаления дыма может иметь как вертикальную, так и горизонтальную направленность – последний вариант часто называют более предпочтительным, так как он отличается большей простотой монтажа и занимает немного места.

Монтировать коаксиальный дымоход рекомендуется на этапе строительства дома – такой подход намного проще, так как при создании архитектурного проекта можно сразу заложить дымоход в план строения. При монтаже дымохода в уже построенном доме придется демонтировать некоторые конструкции здания, создавать проемы в перекрытиях, фасаде дома или на кровле.

При монтаже коаксиального дымохода необходимо соблюдать следующие нормы и основные правила:

• При проходе дымохода по фасаду дома требуется соблюдать расстояние между землей и трубой не менее, чем в два метра;
• Как минимум в полметра должно соблюдаться расстояние по горизонтали и по вертикали трубы от дверей, окон, отверстий вентиляции;
• В случае расположения канала вентиляции под оконным проемом, до его самого нижнего края следует выдерживать расстояние не менее, чем в один метр;
• Пространство рядом (перед) дымоходом должно оставаться свободным в радиусе минимум полтора метра. Иными словами, недопустимо располагать трубу близко с забором, стенами, столбами, деревьями и иными препятствиями;
• В случае отсутствия в конструкции дымохода конденсатосборника, трубу необходимо располагать под определенным (от 3 до 12 градусов) уклоном к поверхности земли;
• Выводить дымоход в другие сооружения, подвалы, подъезды, арки, тоннели – категорически запрещено! Вывод дыма должен осуществляться только на улицу;
• Между газовыми трассами и элементами системы дымотведения следует выдерживать расстояние минимум в 20 см;
• В случае использования горизонтального метода установки трубы, по общим правилам рекомендуется выдерживать длину дымохода не более трех метров;
• При проходе дымохода через стены, перекрытия, потолок, кровлю необходимо осуществлять огнестойкую защитную изоляцию этих мест.

Navien Deluxe S COAXIAL-24k двухконтурный

Фото:https://market.yandex.ru

Navien Deluxe 24K — двухконтурный газовый котел, оснащенный закрытой камерой сгорания, хорошо адаптированный для применения в российских условиях. Имеется система защиты от замерзания. При остывании воды в системе отопления до 10 градусов автоматически запустится циркуляционный насос, а при понижении температуры до 6 градусов включается горелка и теплоноситель нагревается до 21 градусов. Стабильное функционирование при пониженном входном давлении газа и воды.

Газовый котел Navien Deluxe S COAXIAL-24k двухконтурный

Достоинства:

• отличное соотношение цена/качество
• качественная сборка
• функциональность
• информативный комнатный пульт для эффективного обогрева помещения

Преимущества коаксиального дымохода

Коаксиальный дымоход для газового котла имеет ряд преимуществ:

Но самым главным плюсом таких котлов является то, что при его использовании сжигается уличный воздух, а не воздух помещения, где установлено оборудование. Это формирует более удобный для человека микроклимат там, где установлен котел. Таким образом, упрощаются требования, предъявляемые к помещению «котельной» или комнаты для установки газового котла. Исключается необходимость принудительного проветривания помещения, что требуют Санитарные Нормы и Правила «Отопление, вентиляция и кондиционирование» указанные выше.

Лемакс PRIME-V20 20 кВт двухконтурный

Фото:https://market.yandex.ru

Лемакс PRIME-V20 оснащается встроенным расширительным баком на 6 л, увеличенной камерой сгорания, разжигающим трансформатором, композитной гидрогруппой, герконовым протоковым датчиком. Электронное управление удобное и интуитивно понятное. КПД прибора составляет солидные для конвекционных котлов 92,5%.

Газовый котел Лемакс PRIME-V20 20 кВт двухконтурный

Достоинства:

• работа на отопление и ГВС
• эффективная автоматика безопасности
• двухуровневая защита управляющей платы
• улучшенные тепло- и звукоизоляционные свойства
• индикация давления воды на дисплее

Конструкции котлов и вывод дымовой трубы

Конструктивно газовый котёл представляет собой устройство, состоящее из газовой горелки, к которой через форсунки поступает газ, и теплообменника, который нагревается за счёт энергии, получаемой во время сгорания газа. Газовая горелка располагается в топочной камере. Движение тепла происходит при помощи циркулярного насоса.

Помимо этого, современные типы газовых котлов оснащаются различными модулями самодиагностики и автоматики, позволяющими использовать оборудование в автономном режиме

При выборе дымохода обращайте внимание на тип камеры сгорания котла. Именно от её конструкции будет зависеть способ забора воздуха, необходимого для сгорания газа, а вследствие этого и оптимальный тип дымохода

Для разных типов камеры сгорания подходят разные типы дымоходов

Камера сгорания у газовых котлов бывает двух типов:

• открытая — обеспечивает естественную тягу. Забор воздуха происходит из помещения, в котором установлено отопительное оборудование. Отвод продуктов горения осуществляется посредством естественной тяги при помощи дымовой трубы с выходом через кровлю;
• закрытая — обеспечивает принудительную тягу. Забор воздуха для горения топлива происходит с улицы. В редких случаях воздух может забираться из специального помещения, оборудованного приточной вентиляцией. Для одновременного отвода топочных газов и забора свежего воздуха используется дымоход коаксиального типа, который выводится наружу через ближайшую несущую стену.

Зная тип топочной камеры, можно без особого труда подобрать или изготовить подходящий по конструкции дымоход. В первом случае, когда котёл оборудован открытой камерой сгорания, используется обычный тонкостенный или утеплённый дымоход.

Для котлов с закрытой камерой сгорания используется коаксиальный дымоход, который представляет собой конструкцию, состоящую из труб разного диаметра. Труба с меньшим сечением закрепляется внутри трубы большего диаметра посредством специальных стоек. По внутреннему каналу происходит отвод углекислого газа и других продуктов горения, а через промежуток между внешней и внутренней трубой свежий воздух поступает в закрытую топочную камеру.

Способы устройства дымовых труб

По способу устройства дымовые трубы подразделяются на:

• внутренние — дымоходы, выполненные из металла, кирпича или керамики. Представляют собой как одностенную, так и утеплённую двухстенную конструкцию. Располагаются вертикально вверх. Возможно присутствие нескольких колен со смещением на 30о;
• наружные — коаксиальные или сэндвич-дымоходы. Располагаются также вертикально вверх, но дымовая труба выводится наружу через несущую стену горизонтально. После вывода трубы устанавливается поворотное колено на 90о и опорные кронштейны, позволяющие провести монтаж в нужном направлении.

Дымоход может выводиться на улицу через стену в непосредственной близости от котла или традиционным способом через крышу

При выборе способа устройства дымохода следует учитывать размеры здания, в котором находится оборудование. Для небольших построек целесообразней использовать внешние дымоходы, так как они позволяют вывести дымовую трубу за пределы помещения.

В остальных случаях следует отталкиваться от личных возможностей. Если позволяет пространство и есть возможность выполнить качественную изоляцию в местах прохода трубы через перекрытия, то внутренний дымоход будет лучшим решением. Особенно если конструкция будет обложена кирпичом или защищена керамическим коробом.
