3 способа промывки системы отопления и причины загрязнения

Очищаемые узлы

Устройство газового котла. (Для увеличения нажмите)В устройстве этого вида оборудования имеются следующие узлы, которые периодически нужно чистить:

запальник;
горелка с форсунками;
газовый фильтр;
теплообменник;
топка;
дымоход.

Стоит отметить, что очистка каждого узла газового котла имеет свою специфику, на которой остановимся более подробно.

Запальник

При нормальном функционировании запальника его пламя должно выглядеть как конус с голубым оттенком. Если же пламя стало желтоватого цвета, то это означает, что горелка загрязнилась.

Порядок чистки происходит в следующей последовательности:

перекрыть поступление газа к котлу;
выкрутить запальник;
с помощью металлической щетки тщательно произвести чистку;
выполнить продувку;
установить почищенный запальник на место.

Горелка с форсунками

Эта деталь является основной в конструкции настенных и напольных газовых котлов, так как она предназначена непосредственно для подачи топлива.

Последовательность чистки горелки с форсунками следующая:

закрывается вентиль подачи газа; горелка снимается с установочного места; замечается расположение форсунки, а затем она аккуратно выкручивается; почистить форсунку нужно осторожно ершиком; горелка чистится щеткой, а ее отверстие продувается с помощью подручного насосного оборудования; форсунка вставляется в горелку согласно метке; горелка устанавливается на место. Совет специалиста: чистка горелки с форсунками должна производиться один раз в год, желательно перед отопительным сезоном

Совет специалиста: чистка горелки с форсунками должна производиться один раз в год, желательно перед отопительным сезоном.

Газовый фильтр

Это устройство предназначается для очистки поступающего газа от различного рода загрязнений и примесей.

Поэтому очень важно регулярно чистить фильтр от собравшегося засорения

Теплообменник

Стоит знать, что основное назначение теплообменника двухконтурного котла заключается в том, насколько будет осуществляться нагрев воды и с какой скоростью.

Необходимо также понимать, что этот элемент котлоагрегата может засоряться как изнутри, так и снаружи.

Наружная часть теплообменника загрязняется сажей, что негативно сказывается на его функционировании. Очистить этот узел котла от сажи можно механическим способом, иначе говоря, чистка происходит своими руками.

Для этого потребуется следующий набор инструментов:

скребки;
металлическая щетка;
различной формы ерши;
электроинструмент с чистящими насадками.

Порядок очистки заключается в следующих моментах:

отключается газоснабжение и электропитание от котла;
снимается аккуратно теплообменник;
чистка осуществляется удобными для этого инструментами;
устройство снова устанавливается на свое место.

Важный момент: старайтесь для чистки использовать инструмент, который не имеет острых граней. В противном случае можно нанести повреждения теплообменнику, которые в будущем могут вызвать коррозию изделия.

В результате этого падает пропускная способность теплообменника, которая в целом влияет на функционирование всего газового котла. Наиболее оптимальным способом чистки внутренней части является промывка теплообменника газового котла с помощью химических средств.

Среди реагентов, которые используются для очистки внутренних стенок, можно выделить следующие средства:

адипиновая кислота;
раствор сульфаминовой кислоты;
специальный гель.

Замечание специалиста: выбор реагента для промывки должен зависеть только от степени загрязненности теплообменника.

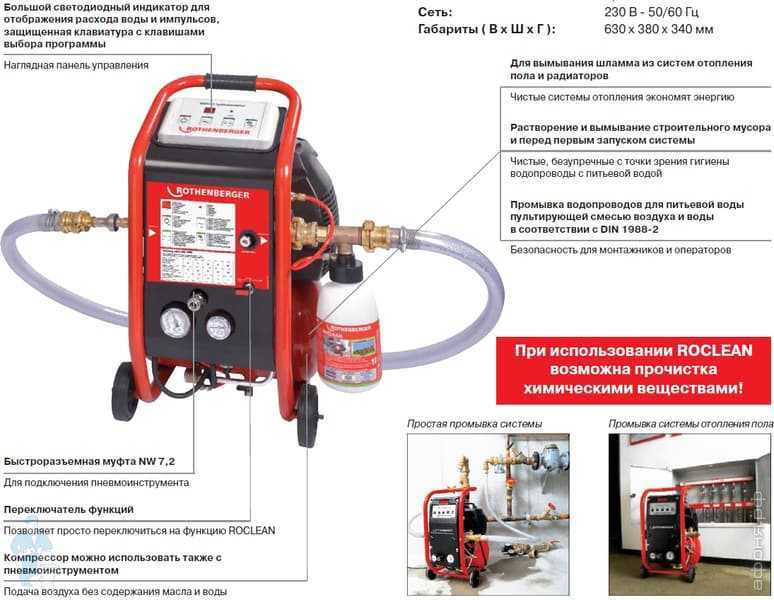

Бустер состоит из следующих элементов:

циркуляционный насос;
емкость для реагента;
электронагреватель.

Принцип очистки теплообменника с помощью такого устройства для промывки, как бустер, заключается в следующем:

для повышения очистных свойств реагент нагревается в емкости;
с помощью насоса раствор под напором подается непосредственно в теплообменник.

В результате циркуляции химического средства, накипь отстает от внутренних стенок, и выходит наружу вместе с отработанным раствором.

Специалисты советуют: с помощью бустера можно почистить не только контур водогрейных котлов, но и трубы всей отопительной системы.

Топка и дымоход

Хотя газ и является чистым видом топлива, но со временем на стенках топки и в дымоходе все равно собирается сажа. Скопление этого продукта сгорания препятствует нормальному функционированию котла, так как пропадает тяга.

Поэтому, рекомендуется внимательно следить за образованием сажи и регулярно проводить очистку топки и дымохода. Надеемся, что информация, изложенная в статье, будет вам полезной при осуществлении очистки газового котла.

Как почистить

Многие обыватели, которые решили выполнить промывку теплообменника своими руками, как правило, задаются двумя вопросами. Как чистить этот прибор? Чем чистить его? Для начала расскажем, какие химические реагенты используются для промывки теплообменника.

Средства для очистки

Современный рынок бытовых химических реагентов весьма хорошо насыщен всевозможными средствами для чистки газового котла.

Поэтому, нужно очень внимательно подходить к выбору вещества для промывки. В первую очередь нужно учитывать следующие факторы:

степень загрязнения теплообменника;
как будет воздействовать реагент на материал, из которого сделан теплообменник.

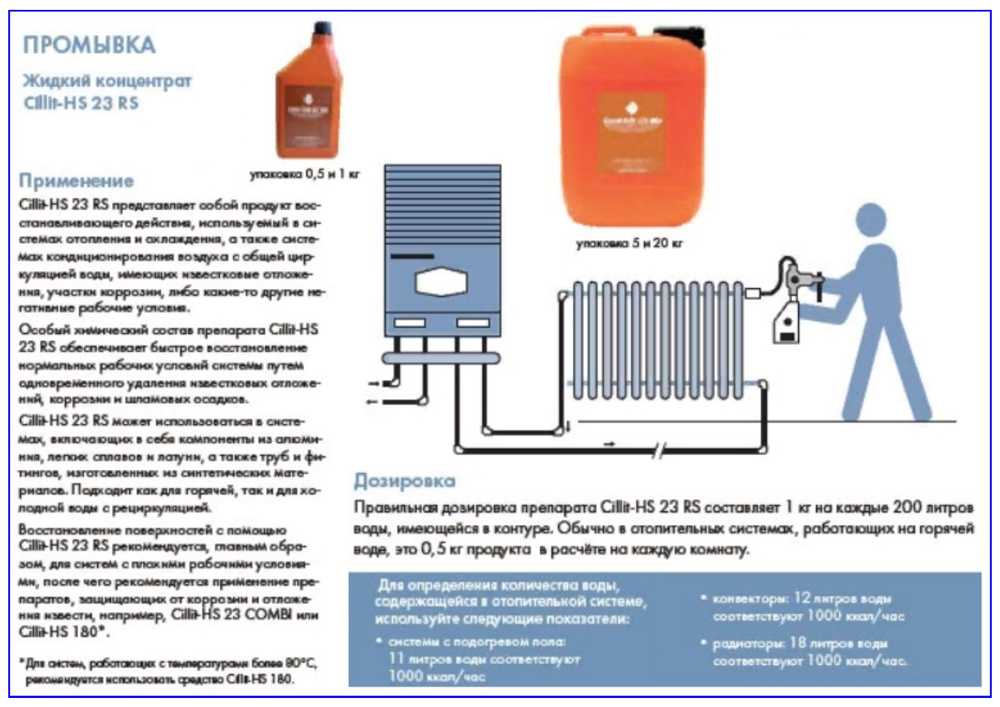

В домашних условиях наиболее целесообразно использовать для промывки этого элемента котла следующие химические вещества:

лимонная кислота, которая является достаточно эффективным средством для устранения накипи;
сульфаминовая и адипиновая кислоты практичны при регулярных промывках теплообменника, когда загрязнения не столь значительные;
соляная кислота предназначена для удаления достаточно сильной накипи, но при ее использовании стоит учитывать свойства материала теплообменника;
гели, которые растворяются в воде – они не так агрессивны как кислотные реагенты, но не менее эффективны.

Важный момент: нужно соблюдать все меры безопасности при работе с химическими реагентами.

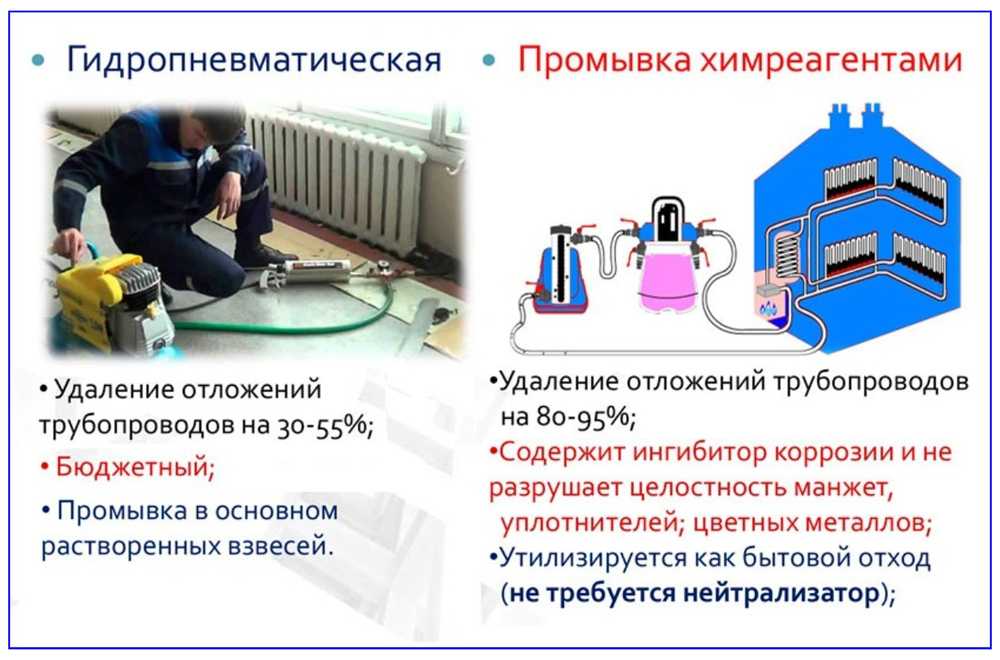

Способы промывки

Для очистки своими руками этого конструктивного элемента котла от накипи, оптимально использовать два следующих способа:

Суть механического способа заключается в следующем:

газовый котел отключается от газоснабжения и электропитания;
теплообменник отсоединяют от всех магистралей и аккуратно вынимают;
прибор на 3–7 часов (в зависимости от степени загрязнения) замачивают в емкости с кислотным раствором небольшой концентрации;
теплообменник тщательно промывают проточной водой и устанавливают на место.

Совет специалиста: при промывке проточной водой, прибор можно одновременно аккуратно постукивать киянкой для увеличения эффекта очистки.

Порядок действий при этом заключается в следующем:

два патрубка прибора отсоединяют от общей системы котла;
к одному из них присоединяется шланг бустера, через который будет подаваться жидкость для промывки;
ко второму патрубка присоединяем также шланг, из которого будет выходить реагент к бустеру – таким образом, средство для промывки будет циркулировать между теплообменником и бустером;
после очистки отработанный химический раствор сливается, а затем промывается хорошо водой.

Замечание специалиста: для успешной очистки теплообменника от накипи с помощью бустера, промывку следует осуществить несколько раз.

И в заключение хочется отметить, что мы действительно указали два действенных способа очистки газового котла от загрязнений. Надеемся, что наши рекомендации помогут вам выполнить в домашних условиях промывку теплообменника своими руками.

Смотрите видео, в котором опытный пользователь наглядно объясняет особенности промывки теплообменника газового котла:

Как чистить газовый котел: порядок действий для каждого узла и видео очистки своими руками

Промывка отопительного котла от накипи: особенности процедуры и видео выполнения своими руками

Замена газового котла в частном доме: документы, правила и порядок действий

Как вам статья?

Мне нравитсяНе нравится

Как работает котёл?

Для более чёткого понимания ситуации нужно разобраться в принципе работы котла. Такие двухконтурные газовые настенные котлы, как «Бакси» или «Аристон» состоят из нескольких составных частей. В газовой части происходит сжигание поступающего топлива, водяная часть обеспечивают подачу нагретой воды из теплообменников в систему отопления, часть дымоудаления отвечает за отвод продуктов горения за пределы жилища.

После запуска котла происходит включение насоса, обеспечивающего необходимый уровень воды в системе и открывается клапан, подающий газ. Теплоноситель передвигается в теплообменнике, который нагревается пламенем горелки. Терморегулятор следят за температурным режимом в комнате, датчики температуры контролируют показания на подающем и обратном трубопроводах. Также снимаются показатели давления топлива, теплоносителя в контурах, наличие тяги и горения.

В зависимости от настроек пользователя температурные датчики настраивают режим нагрева воды. Датчик на обратном трубопроводе выключает котёл, в зависимости от достижения необходимой температуры, установленной для обрата. Однако системный насос не прекращает работу до тех пор, пока не снизится температура теплообменника.

Это предусмотрено для того, чтобы не произошло закипание воды в нём. Как только произойдёт остывание теплоносителя до предельного уровня, электроника отправит сигнал на включение прокачки воды и клапану газа. Весь процесс начнётся заново. При открытии крана в смесителе в двухконтурном котле реагирует датчик потока, который сообщает электронике о необходимости переключить трёхходовой клапан в режим нагрева воды для ГВС.

При выключении крана горячей воды происходит обратный переход в режим отопления. Некоторые производители предусматривают нагрев обоих теплообменников при периодическом переключении.

Принцип работы двухконтурного котла отопления

На примере газового агрегата рассмотрим принцип работы двухконтурного котла. Конструкция агрегата представляет из себя систему блоков, работа которых связана между собой и контролируется системой безопасности, в которую входят различные датчики. основными блоками являются газовый блок, где происходит розжиг и горение, гидравлический блок, регулирующий подачу и давление жидкости, блок дымоудаления, отводящий продукты сгорания газа.

При включении котла первоначально запускается циркуляционный насос, затем при помощи газового клапана подается газ. Автоматический розжиг зажигает газ, в процессе сгорания газа нагревается теплообменник, нагревая проходящий через него теплоноситель. В таком режиме агрегат проработает некоторое время, пока не изменятся параметры, которые регулируются датчиками.

Датчики контролируют температуру в помещении, в обратном потоке, давление газа, давление в системе, поток тяги, наличие пламени. Температурные датчики могут регулировать температуру на входе или на выходе отопительного контура. При наличии датчика на обратке при достижении установленной температуры термостат посылает сигнал на электронную плату, которая обработав его, отключает подачу газа.

При этом циркуляционный насос будет работать еще некоторое время для того, чтобы охладился теплообменник. Это сделано для того, чтобы остатки тепла в теплообменнике не довели теплоноситель до закипания. После остывания до заданной температуры воды в системе электронная плата запустит насос, газовый клапан откроет газ и весь цикл работы двухконтурного котла повторится.

При открытии крана с горячей водой происходит срабатывание датчика протока и плата управления переключает трехходовой клапан на нагрев вторичного теплообменника. Нагрев горячей воды в системе является приоритетным, т.е. сразу после того, как вы открыли кран с горячей водой вся система будет работать только на нагрев этой воды.

Когда кран закрывается, происходит обратный процесс — плата передает сигнал на трехходовой клапан, он закрывает систему ГВС и агрегат опять начинает работать на отопительный контур. Следует помнить, что агрегату понадобится некоторое время для того, чтобы из вашего крана потекла горячая вода.

Некоторые приборы оснащены функцией «быстрый старт» или «комфорт». Эта функция позволяет котлу время от времени переключать трехходовой клапан и подогревать воду во вторичном теплоносителе.

Промывка одноконтурных и двухконтурных газовых котлов

Промывать теплообменник нужно обязательно, независимо от типа используемого котла. Внутренние отложения, имеющиеся в устройстве, нарушают циркуляцию жидкости по отопительному контуру, а в случае с двухконтурными котлами еще и приводят к появлению проблем в системе водоснабжения. Кроме того, загрязненный теплообменник собирает в себе вещества, которые оказывают негативное воздействие на металлические элементы системы.

Регулярность промывки определяется в зависимости от теплоносителя, которым заполнена система:

Если в качестве теплоносителя используется фильтрованная вода, то очистку рекомендуется выполнять с периодичностью в 4 года;
При использовании антифриза промывку нужно выполнять каждые 2 года, причем каждый раз теплоноситель нужно будет менять, поскольку со временем его характеристики снижаются.

Способы заполнения встроенный механизм и насосы

Насос для заполнения отопления

Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:

Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.

После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.

Заполнение отопления антифризом

Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.

Выход воздуха из системы (кран Маевского);
Давление в трубах. Оно не должно превышать значения 2 бар.

Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды

Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры. Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые

Это значительно уменьшит вероятность появления протечек

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.

Автоматическая система заполнения

Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.

Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.

Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.

Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.

Как промыть теплообменник двухконтурного котла

Способ удаления накипи из тракта ГВС зависит от типа теплообменника, установленного в вашем теплогенераторе. Их всего два:

битермический, в нем совмещен нагрев теплоносителя и воды для ГВС;
вторичный нагреватель из нержавеющей стали.

Очистку агрегатов первого типа лучше делать с помощью бустера, поскольку снять такой узел бывает довольно сложно. Шланги, ведущие от емкости, присоединяются вместо подачи холодной воды и выхода горячей, после чего запускается циркуляционный насос и сам котел. Температуру нагрева следует ограничить 50—55 градусами.

При наличии в двухконтурном котле вторичного теплообменника последний в большинстве случаев можно снять. Для этого снимается передняя панель, а затем откручивается блок управления и отодвигается в сторону. Вторичный теплообменник находится в нижней части и крепится 2 болтами. После снятия его погружают в кастрюлю с растворенной в воде лимонной кислотой и кипятят на газовой плите, о чем подробно рассказано на видео:

Когда нужно делать очистку

Существует 3 варианта развития событий:

Профилактическая чистка котла делается домовладельцем собственноручно 1 раз в 2 года с наименьшими затратами.
Процедура выполняется по мере загрязнения теплообменников сажей и накипью, отчего снижается эффективность отопления и подогрева воды на нужды ГВС. При таком раскладе еще можно очистить котел самостоятельно, хотя вызов мастера тоже не исключается.
Теплогенератор остановился из-за поломки, что часто случается во время отопительного сезона. Неисправность устраняет вызванный специалист, он же и очищает теплообменник от сажи.

Последние 2 сценария явно непривлекательны для хозяев дома, поскольку связаны с неудобствами и финансовыми затратами. Не обойтись без мастера и в том случае, если для отопления используется конденсационный котел с горелкой и теплообменником особой конструкции. Лезть туда самостоятельно не рекомендуется, разве что вы хорошо разбираетесь в отопительной технике подобного рода.

Вывод: Профилактическая чистка и промывка теплообменника двухконтурного газового котла выполняется довольно быстро и не требует расходов, оттого является оптимальным решением.

Жидкости для промывки теплообменников

В заключение рассмотрим вопрос, чем промыть теплообменник газового котла

Несмотря на изобилие рекомендаций в различных источниках, в выборе чистящего средства необходимо проявлять некоторую осторожность

Многие специалисты рекомендуют для промывки использовать соляную кислоту. Она действительно хорошо удаляет накипь, но является довольно агрессивным соединением, способным нарушить защитное покрытие внутренней поверхности теплообменника.

Кроме того, есть данные о том, что промывка соляной кислотой может стать причиной хрупкости металла.

Менее опасной для материала теплообменника является лимонная кислота. Она прекрасно справляется со всеми видами отложений, так же как и специальные реагенты: DETEX, Cillit, Санакс и другие.

Своевременный и правильный уход за элементами системы отопления позволит увеличить срок ее службы и снизить затраты на поддержание работоспособности. Чистка теплообменника, как одна из наиболее важных операций, выполняемых при техническом обслуживании котлов, внесет в этот процесс самый существенный вклад.

Возможно, вам будет интересно узнать

Как промыть батареи отопления

Наталья, в зависимости от конструкции котла, надо проделать следующие операции: 1. При помощи длинной отвертки снять переднюю крышку агрегата, защитный кожух и отражатели камеры сгорания. 2. Отсоединить мешающие провода датчиков протока, температуры и т. д. а также напорные трубопроводы (чтобы не забыть, как они подключаются, можно сфотографировать внутреннее наполнение агрегата). 3. Снять вентилятор и отражатель отработанных газов. 4. Сам пластинчатый теплообменник похож на радиатор автомобильной печки и крепится на защелках. 5. При снятии прибора избегайте резких движений и механического воздействия – повредить теплообменник очень легко. 6. При отсоединении от радиатора медных трубок обязательно вторым ключом придерживайте гайки, расположенные у основания прибора, иначе можно повредить выходные патрубки устройства. После чистки теплообменника, его устанавливают в обратном порядке.

11 Декабрь 2015

Очистка нужна в следующих случаях: 1. Расчетные показатели прибора существенно отличаются от заявленных в паспорте — еплообменник потребляет больше теплоэнергии, но при этом работает с меньшей эффективностью. 2. Подошел срок плановой замены резиновых уплотнений теплообменника. 3. На пластинах теплообменника образовался настолько плотный нарост грязи, накипи, окалины, что его возможно убрать лишь механически.

11 Декабрь 2015

Исходя из собственного опыта могу сказать: перед выбором способа промывки теплообменника необходимо учесть все его технические характеристики, проанализировать степень загрязненности, интенсивность работы, чтобы остановиться на варианте, который позволит максимально бережно привести теплообменник в порядок, не нанеся ущерб химическими реагентами ни пластинам, ни уплотнителям.
