Принцип работы газовой колонки

История газовых колонок

Массовое применение газовых колонок началось в Советском Союзе в середине прошлого века. Сразу при строительстве нового многоквартирного дома водонагреватель проточный устанавливался строителями в готовое жилье.

Такой подход позволял решить проблему с горячей водой сравнительно небольшими ресурсами. Подвести централизованное горячее водоснабжение в те годы было сложно и дорого из-за отсутствия коммунальной инфраструктуры в развивающейся стране. Намного практичней подвести газопровод, который решал сразу несколько задач, и одну магистраль холодного водоснабжения.

Старые газовые колонки были монументальны, страдали множеством технических недоработок, например, у них не срабатывала система розжига. Самая известная проблема тех водонагревателей, которой пугают потребителя до сих пор, – колонка взрывается.

Здесь сразу представляют взрыв газа, но на самом деле взрывался не газ, а водяной пар. При закипании вода превращается в пар, его объем много больше объёма воды, давление на стенки котла увеличиваются и при критическом количестве пара происходил разрыв стенок котла.

С развитием коммунальной отрасли хозяйства бытовые приборы перестали использоваться, но не исчезли навсегда. Их недостатки в конструкции были исправлены. Применение современных, альтернативных центральному, источников горячей воды стало привычным и безопасным.

Запальные механизмы газовых колонок

Необходимо обратить внимание на запальные механизмы в газовых колонках. Это наиболее капризные узлы бытового прибора

Они, по сути, отвечают за нормальную работу водонагревателя:

Постоянно горящий фитиль применяется на старых приборах. Его постоянное использование наносит вред внешнему виду устройства. Со временем внешние стенки около фитиля выгорают и чернеют.
Запал на батарейках может перестать работать в любой момент. Держать к газовой колонке необходимо запас батареек и постоянно проверять их работоспособность.
Пьезоэлемент в газовой колонке довольно частое решение производителей. Его работа не всегда стабильна. Он чувствителен к влажности в помещении и другим факторам окружающей среды.
Наиболее надёжный запальный механизм используется в газовых колонках, подключённых к бытовой электросети. На его работу практически не влияют внешние факторы. Он прост и надёжен.

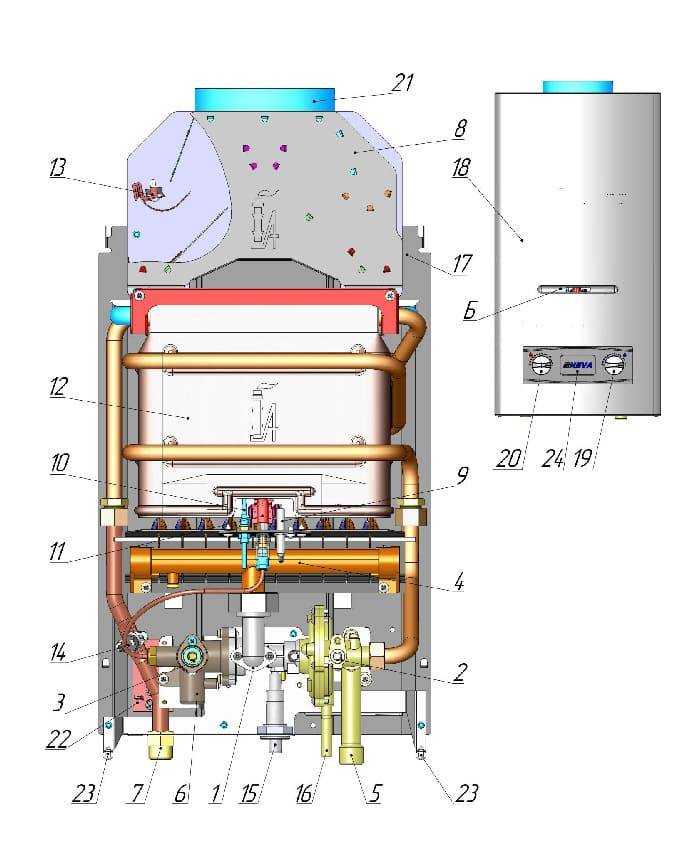

Отличия газовой колонки «Нева»

Наиболее известные среди потребителей модели автоматических газовых колонок «Нева» — 4510 и 4510. В устройстве газовой колонки «Нева» установлена система розжига, работающая от двух батареек.

Средняя служба комплекта батареек один год. Устройства оснащены основными системами безопасности, в том числе «газ-контроль».

Их размеры сравнительно небольшие, что было оценено потребителями. В названии моделей зашифрована серия – 45, производительность литров в минуту – 10 и модификация агрегата М – установлен медный теплообменник.

Производят бытовые приборы в Санкт-Петербурге, что является привлекательным для потребителей, положительно относящимся к отечественному производителю. Как работает аппарат «Нева» оценили потребители, отдавая предпочтение покупке колонок именно этого производителя.

Отличия в устройстве газовой колонки «Вектор»

Бренд «Вектор» появился на российском рынке в начале века. Собранная в России из китайских комплектующих, водонагреватель проточный газовый занял сегмент рынка недорогих бытовых приборов.

Основное отличие в цифровом дисплее на передней панели и системе регулировки температуры воды «Зима — лето», что оказывает влияние на расходы потребителя при установленных счётчиках. Камера сгорания открытого типа оснащена водяным охлаждением, что продлевает срок эксплуатации прибора.

Отличия газовой колонки «Оазис»

Газовые колонки «Оазис» производятся в Германии и отличаются повышенным качеством и надёжностью. Могут работать с низким давлением в системе водоснабжения. Оснащены системой защиты от перепадов давления, не допуская отключения колонки при недостаточном напоре воды. Характеризуются высоким КПД – до 90%. Оснащены системой «Зима — лето», цифровым дисплеем с индикацией протекающих процессов и возможностью регулировки температуры воды на выходе.

Отличия водонагревателя газового «Кубаночка»

Производителем предусмотрено питание газовой колонки не только магистральным природным газом, но и питание от баллона сжиженным газом. Системы безопасности полностью перекрывают подачу газа в угрожающих ситуациях, не допуская его утечки.

Для подключения баллона с газом используется стандартный газовый шланг. Механизмы колонки оснащаются необходимыми штуцерами и редуктором.

Отличия газовой колонки «Львовская»

Украинский производитель в г. Львове позиционирует проточный водонагреватель газовый как бытовой прибор способный работать с водой разной жёсткости. Устройства оснащены датчиками тяги с автоматической системой контроля.

Неприхотливые в обслуживании и монтаже, не требующий много места, занимают ценовой сегмент недорогих бытовых приборов. Широкого распространения в России не получили.

Водонагреватели проточные газовые применяются уже давно. За время использования были введены новые системы безопасности и контроля работы устройств, что делает их использование простым и надёжным.

С развитием технологий газовые колонки оснащались все новыми системами управления и в настоящее время это позволяет нагревать воду с минимальным расходом газа до заданной температуры.

Устройство, схема и принцип работы проточных газовых колонок

Главное при выборе

Перед тем, как выбрать водонагреватель, нужно для себя определиться, на что ставится приоритет.

На первом месте, конечно, стоит вопрос безопасности.

Выбираем безопасный водонагреватель. Рекомендуется жидкости минимум с тремя степенями защиты.

Первая защита: останавливается работа аппарата при затухании пламени. Нужен защитный элемент, который прекратит подачу газа при отсутствии тяги в дымоходе. В условиях постоянных перебоев с подачей воды, необходимо заручиться гидравлическим клапаном протока. Он защищает конструкцию от перегрева при низком потоке жидкости в трубопроводе.

Надежная газовая колонка – это безопасность вашей семьи.

Все механизмы приобретаются человеком, чтобы облегчить себе жизнь.

Выбирается колонка для горячей воды, комфортная в управлении. Кому-то нравится ручное управление с поворотными ручками. Кто-то предпочитает все автоматизировать, и ему нужна колонка с сенсорным дисплеем.
Производительность проточного водонагревателя по выходу горячей воды из колонки – это мощность конструкции.

Это сложный термин, тяжелый для обыденного покупателя. Чтобы понять его смысл при покупке, спрашивайте у продавца, например, показывая на разные модели колонок: «сколько горячей жидкости будет получено при входящей температуре воды 5 градусов». Отталкиваться сможете от показателя расхода воды.

Конструкция с модулируемой горелкой автоматически меняет интенсивность работы горелки, что позволит экономить газ и финансы. Модель с дополнительной опцией «зима-лето» для горячей воды позволяет в летний период отключить часть горелки, что добавит ей срок службы.
Газовая колонка с рисунком на панели становится украшением интерьера комнаты. Производители все чаще стали предлагать модели с рисунком, в цветном оформлении.

Неисправности и их устранение

Очень часто встречается ситуация, когда колонка не зажигается. Обычно это случается, когда отсутствует тяга в вентиляции. Причиной может стать образование большого количества сажи или попадание постороннего предмета в воздуховод.

Большинство моделей снабжены специальным защитным устройством, которое и блокирует поступление газа. Поэтому непосредственно перед запуском необходимо проверять тягу с помощью зажженной спички или листка бумаги. В аппаратах с автоматическим розжигом могут выйти из строя элементы питания, которые следует заменить. А также нагреватель может не запускаться, если в системе водоснабжения слабый напор. Происходит это часто из-за засорения водяных фильтров.

В этом случае теплообменник снимают и прочищают с использованием химических веществ. При правильной эксплуатации и техническом обслуживании нагреватель может прослужить очень долго, даже превысив установленный срок службы.

Внутренние элементы колонки

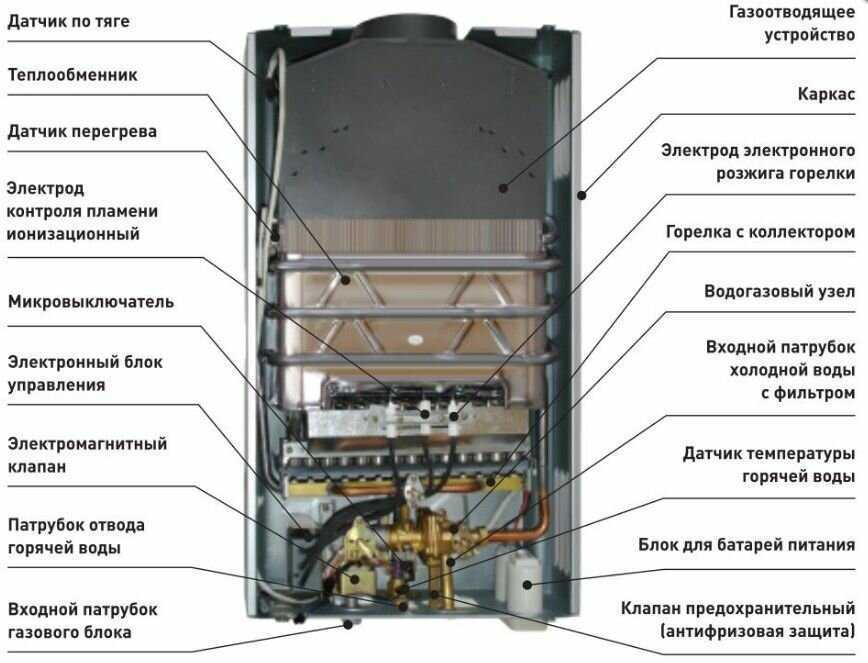

Под кожухом спрятаны рабочие узлы газовой колонки:

Патрубок подвода трубопровода ХВС соединен с водяным блоком. На этом узле установлен механизм с рукояткой для регулировки напора жидкости. Водяной блок имеет пробку с предохранительным клапаном. Узел используют для слива воды в случае ремонта или стравливания избыточного давления.
Рядом с водяным блоком размещен газовый узел. В совокупности они образуют единую систему. Газовый блок оснащен регулировочным штоком с рукояткой, проворачиванием которой добиваются оптимальной температуры воды на выходе из крана. Патрубок подключения газопровода соединен с блоком через электромагнитный клапан. В случае отсутствия тяги, погасания пламени горелки и других аварийных ситуациях запорный узел перекрывает подачу газа. В штатной ситуации клапан просто отсекает газ при выключении колонки.
Газовый блок соединен патрубком с коллектором. С задней его части установлены сопла, подающие газ на горелку. Спереди к коллектору подсоединена свеча розжига, подающая искру на запальник. Рядом установлен датчик пламени горелки, расположенной в камере сгорания.
Над коллектором расположен медный теплообменник. Он состоит из изогнутой трубы с ребрами. Узел забирает тепло сгорающего газа и отдает его воде. Холодная вода подается на теплообменник через водяной узел. Выход нагревательного узла соединен с патрубком отвода горячей жидкости. Здесь же установлены датчики защиты от перегрева и контроля температуры. Один из них является термометром, отправляющим показания на ЖК дисплей.
Между камерой сгорания и дымоходным патрубком располагается отводящая система продуктов горения. По сути – это еще одна камера с перегородками. Перемычки образуют каналы, направляющие продукты горения в дымоход. Внутри камеры стоит датчик контроля тяги в дымоходе. По электроцепи он связан с датчиком, контролирующим перегрев.
Снизу корпуса водонагревателя расположено два блока. Один из них предназначен для установки батареек. Второй – это блок управления. От электронного управляющего модуля провода подсоединены ко всем датчикам газовой колонки.

Внешнее и внутреннее устройство приборов разных марок схоже. Отличаться может исполнение узлов и наличие дополнительных функций.

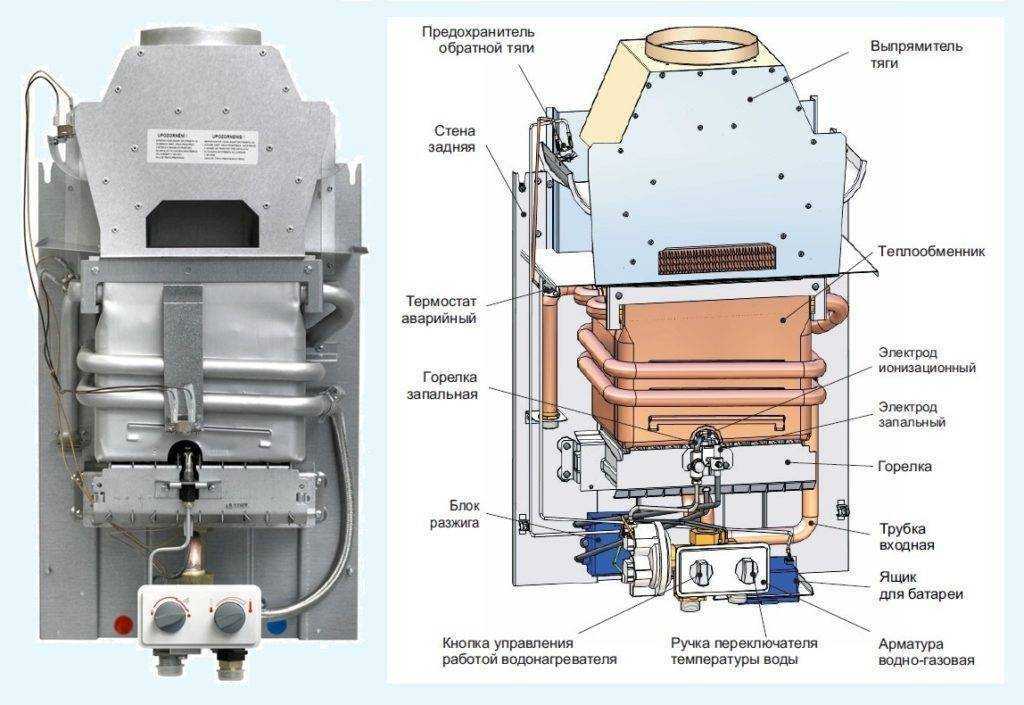

Устройство и механизм работы газового водонагревателя

Прежде, чем исследуем, как выбрать газовую колонку для дачи и квартиры, рассмотрим отличительные особенности проточного водонагревателя. Эти устройства отличаются тем, что вода напрямую прогревается в медном теплообменнике пламенем горелки. Температура воды поддерживается за счет изменения интенсивности пламени.

К основным модульным элементам относят:

Блок питания, который координирует работу всех узлов и обеспечивает многоступенчатую систему контроля.
Газоводорегулирующее устройство для безопасной и оптимальной работы прибора в широком диапазоне мощностей.
Модульную горелку.
Дисплей для индикации температуры подогретой жидкости.
Теплообменник, предназначенный обеспечивать теплоотдачу от нагретых газов к проточной воде.
Дымоход с датчиком тяги.

К корпусу водонагревателя подводятся 2 трубопровода: один подает холодную воду, другой, соответственно, – газ. Нижняя часть прибора оснащена основной и запальной горелками. При открытии крана с водой через клапан поступает газ. Он вызывает возгорание от запальной горелки к основной. Вода таким образом нагревается, проходя по спиралеобразной трубке, которая находится в теплообменнике. При этом выбросы вредных веществ улетучиваются через дымоход, а горячая жидкость поступает в кран. Автоматизация процессов в колонке позволяет быстро получить нагретую воду.

Основные неисправности проточного агрегата

Среди основных неисправностей чаще всего встречается затухание пламени горелки. Выделяют 4 распространенные причины:

в дымоходе пропала тяга;
вышел из строя датчик;
повреждена мембрана водяного узла;
слабое поступление воды из-за засора фильтра, установленного на входящем патрубке.

С проблемой слабого нагрева воды пользователь сталкивается после 1–2 года пользования колонкой. Змеевик теплообменника внутри обрастает накипью. Чем жесткость воды больше, тем быстрее это происходит. Избавляются от накипи промыванием змеевика кислотными растворами.

В случае разгерметизации соединений происходит перегрев колонки сразу после прекращения разбора воды. Выявляют причину и место утечки по образовавшимся каплям. Соединения перетягивают с заменой прокладок.

Современные газовые колонки производят с множеством датчиков, обеспечивающих безопасное использование агрегата. Основным недостатком считается сложность монтажа. В стенах потребуется вырубить окно для дымохода. Подключать колонку имеют право работники газовой службы и только тогда, когда хозяин оформит все разрешительные документы.

Самостоятельный запуск

Разжечь горелку газовой колонки можно несколькими способами.

Ручной способ

Используется в редких экземплярах старого образца. Не слишком удобен и безопасен.

Открывается кран на водопроводной трубе, которая подводится к колонке.
Открывается вентиль подачи газа.
Выполняется поджиг фитиля при помощи спичек.
Включается основной вентиль подачи топлива.

Важно, что в данном случае прибор не отключится, как только вы закроете кран. Нужно отключить его вручную

Пьезорозжиг

Полуавтоматический прибор без батареек. Чтобы поджечь горелку нужно получить искру. Для этого:

Откройте подачу топлива.
Нажмите клавишу пьезорозжига.
После загорания фитиля установите нужные показатели на терморегуляторе.

Не забывайте подать воду в систему, иначе произойдет прогорание теплообменника.

Подобным образом запускается прибор фирмы «Бош»:

Открывается подача воды и газа.
Устанавливается регулятор на корпусе в положение «Включено».
Затем переводится на указатель «Пьезорозжиг».
После срабатывания контактов высекается искра.
Пусковая кнопка удерживается пальцем, пока пламя нормально разгорится. Затем отпускается и устанавливается необходимая мощность.

Фитиль горит постоянно. При открытии смесителя колонка начинает нагрев. Для отключения горелки регулятор устанавливается в положение «Выключено».

Автоматический запуск

Таким поджигом оснащаются последние модели «Беретта», «Аристон», «Бош» и другие. В специальный отсек вставляются батарейки. Открывается газовый вентиль. Для срабатывания достаточно открыть смеситель. Тогда батарейки дают искру, происходит зажигание.

Подобный розжиг выполняется при установленной водной турбине. При открытии смесителя вода вращает турбину, которая вырабатывает электричество для зажигания горелки. Минус такой системы в том, что при пониженном давлении в магистрали турбина не запустится либо даст слабый нагрев.

Так выполняется запуск колонки. Соблюдайте технику безопасности во время эксплуатации, а установку доверяйте профессионалам.

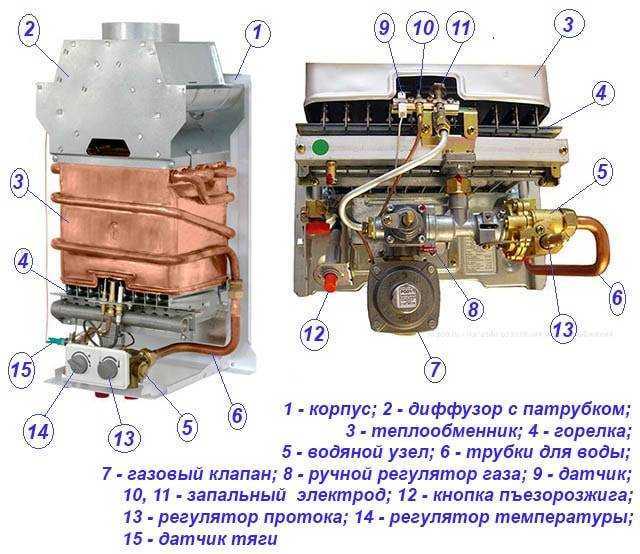

Чтобы понять, как правильно пользоваться газовой колонкой, следует знать ее устройство и принцип работы. Вне зависимости от фирмы производителя и модели, водонагреватель состоит и шести основных частей: кожух, коллектор отработанных газов, теплообменник, горелка, газовая арматура, гидроарматура и устройство розжига.

На кожухе размещаются регуляторы давления воды и уровня пламени, кнопки включения и розжига (если устройство использует пьезрозжиг) и дисплей. Корпус закрывает основные узлы водонагревателя и придает ему красивый внешний вид.

Коллектор отработанных газов находится сверху. С помощью патрубка к нему подсоединяется дымоходная труба.

У турбированной колонки с закрытой камерой сгорания коллектор находится ниже и оснащен вентилятором. Это все модели Бош с маркировкой WTD (например, Therm 4000 S WTD 15 AM E), Нева Турбо, Нева Люкс 8224, Нева-Транзит ВПГ 10 EMT. Колонки фирмы Оазис и Астра бывают только с открытой камерой сгорания.

Горелка располагается под теплообменником. Она предназначена для распределения потока газа. Поступающий в колонку газ попадает в горелку, где разбивается на несколько потоков. Это расширяет пламя и позволяет быстро нагреть теплообменник и воду.

Газовая арматура водонагревателя управляет включением и выключением газа. Она соединена с гидроарматурой. В колонках Нева и Астра старого образца водогазовая система расположена вертикально – сверху находится газовая арматура. В новых моделях колонок Нева 5611, 4511 (как использовать колонки Торговой марки Нева читайте ), Оазис расположение горизонтальное, гидроарматура располагается справа.

Устройство розжига находится возле горелки. Оно состоит из двух электродов, при подаче на них электричества появляется искра. Может быть полуавтоматическим, которое нужно зажигать кнопкой, которая помещена на лицевой стороне колонки. Это все модели фирмы Bosсh, в конце маркировки которых стоит буква «P», например WR 10-2P.

Также зажигание может быть автоматическим за счет установленных батареек или подключения к электросети. Устанавливается в большинстве новых аппаратов.

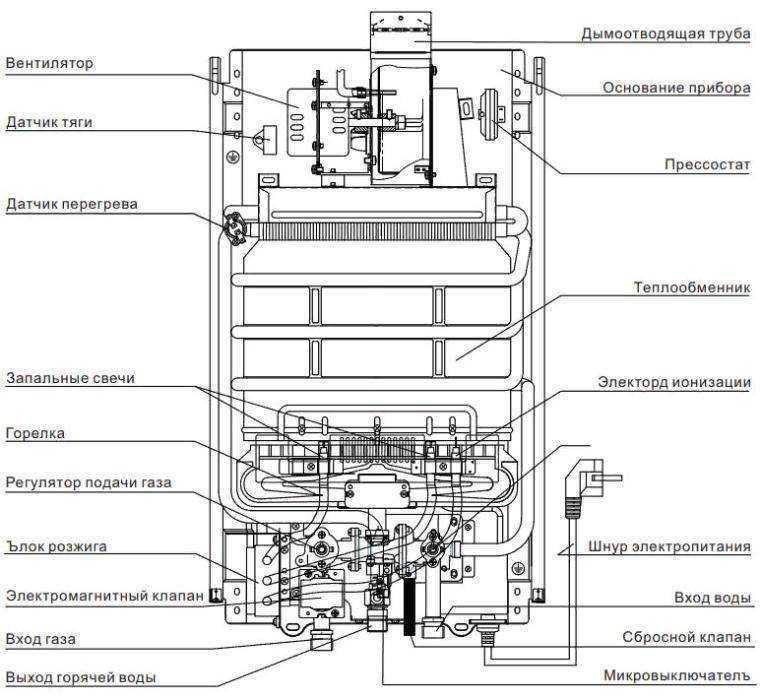

Электрическая схема газовых колонок включает следующие элементы: батарейки или блок питания, блок управления, экран, устройства защиты, электроды зажигания и контроля пламени.

Батарейки или блок питания подключены к блоку управления. От него идут провода на датчики тяги и перегрева воды, экран и электроды.

Если в колонке использован пьезорозжиг, то дополнительно присутствует кнопка зажигания запальника.

На видео ниже обзор устройства и других житейских нюансов газовой колонки Vaillant:

Газовая колонка сильно греет воду, что делать, причины и устранение

Почему газовая колонка сильно греет воду и что делать.• Причины• Устранение

Температура нагреваемой колонкой воды не должна быть очень высокой. Но бывают случаи, когда газовая колонка начинает сильно греть воду. Это не только доставляет неудобства, связанные с ее использованием, но и оказывает негативное влияние на водонагреватель в целом, приводя к его быстрому износу. Причин этому может быть несколько и они могут быть разными: возникшие из-за ошибочной настройки оборудования или из-за присутствия механических загрязнений. В этой статье мы постарались подробно описать возможные проблемы, а также методы их устранения.

Причины сильного нагрева воды колонкой

• слабое давление в водопроводе

Если при постоянном слабом давлении воды в квартире установлена мощная колонка, более 11 л/мин., любой марки: Невалюкс, Бош, Вайлант, Аристон, Электролюкс, АЕГ, Балтгаз, Дарина и др. В этом случае, практически всегда, возникает перегрев, так как аппараты с большой мощностью рассчитаны на хороший напор, имея больший объем теплообменника. Если плохое давление носит временный характер, то и проблема, значит, тоже будет временной, до восстановления нормального водоснабжения.

• засоры в системе

При забивании в трубах, давление воды падает, в результате происходит ее перегрев выше допустимой температуры, из-за чего оборудование может даже внезапно выключиться.

• неправильно выставлены регуляторы

Вода может перегреваться в период смены сезонов зима — лето. После наступления потепления, вода, поступающая из коммуникаций, становится теплее, а на панели управления стоит зимняя регулировка: регулятор подачи газа на максимальном значении, регулятор подачи воды на минимальном, так как вода в холодное время года поступала из водопровода намного холоднее. Поэтому, с наступлением лета, она стала перегреваться.

Способы устранения неполадок

Проблема	Что делать
Плохое давление.	Перевести регуляторы температуры нагрева воды на максимум протока, а газовый регулятор — на минимум подачи газа на горелку. Данная мера должна уменьшить температуру выходящей воды из колонки.
Загрязнения в коммуникациях.	Проверить на наличие засоров и прочистить, при необходимости: в кран буксах смесителя, подводящие и отводящие гибкие шланги водопровода.
Неверно выставлены регуляторы.	Выполнить настройку на летний сезон: убавить газ на горелке регулировочной ручкой подачи газа и прибавить проток воды регулировкой протока воды на колонке.

Если указанные методы не принесли желаемого результата, необходим детальный осмотр и грамотное устранение неполадок. Вы можете обратиться к нам, мы производим ремонт газовых колонок в СПб и Лен области.

Всегда рады Вам помочь!

Отличительные особенности

Предназначение газовой колонки является нагрев воды. От характеристик прибора зависит, как быстро и в каком количестве способна разогреться вода. Чтобы не ошибиться с выбором прибора, следует разобраться с ее устройством.

Колонки первого с открытой камерой сгорания состоят из металлического корпуса, газовой горелки с запальником, теплообменника, автоматического газового клапана с регулятором интенсивности горения, механического водяного узла с предохранительным клапаном, системы розжига, диффузором для подсоединения дымохода, а также трубок для подачи воды и газа, находящихся внизу конструкции.

Прибор с закрытой камерой сгорания газа имеют схожее строение, но имеют ряд отличий:

классическая горелка заменена ступенчатой или модуляционной, меняющей интенсивность пламени автоматически;
воздух подается принудительно с помощью вентилятора;
пламя зажигается автоматически через электросеть или гидрогенератор;
после нагревания поддерживается температура воды за счет наличия специального датчика, связанным с контроллером.

Причины неполадок и ремонт своими руками

Использование газовых колонок, впрочем, как и любого другого оборудования, сопровождается неполадками, частыми или редкими. При этом есть такие неисправности, устранять которые могут лишь специалисты, имеющие для того необходимые знания и допуск. Но есть и такие, которые вполне можно устранить своими руками, вот их мы и рассмотрим.

Видео — не исправность датчика

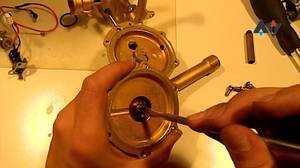

Видео — ремонт китайской газовой колонки

Наиболее «популярным» типом поломки считается то, что она попросту не включается. Если розжиг у нее электронного типа, то вы можете легко решить подобную проблему – просто проверить батарейки и, если потребуется, поменять их на новые. Зачастую подобные неприятности настигают владельцев уже через год после приобретения, так как батарейки служат преимущественно столько.
Также при использовании газового водонагревателя может случиться, что вода в ней не прогревается либо же прогревается, но недостаточно хорошо. Зачастую причиной таких проблем является водный узел, а точнее, его дефект. В итоге мембрана перестает реагировать на то, что в водопроводной системе изменяется давление. И если данная мембрана прекратит растягивание под напором воды, то, как следствие, газовый клапан не откроется, или же откроется, но не полностью. Для решения этой проблемы вы должны хоть в общих чертах знать устройство газовой колонки, потому что дефект может быть нескольких типов. Если скопились солевые отложения.
Если система засорилась.
Если образовались трещины и прочее.

Для устранения такой неполадки вы должны, прежде всего, отсоединить колонку от газоснабжения, затем произвести чистку водонапорного блока и проверку мембраны.

Если же внутренние элементы прибора покрылись сажей или грязью, то это тоже может привести к выходу из строя. Дабы решить такую проблему, вы должны снять наружный корпус устройства, затем прочистить каждый из элементов, используя для этого пылесос. Следующим признаком того, что газовая колонка перестала работать правильно, может быть затухание горелки сразу же после включения. Это случается из-за того, что засоряется канал вентиляции. Современные модели газовых колонок оборудуются на такой случай специальными датчиками, которые сообщат владельцу, если тяга будет отсутствовать. После этого немедленно следует отключить подачу газа. Далее должен проверяться дымоход. Для этого демонтируется заглушка и удаляется все, что накопилось там.

Важно! Проверить тягу дымохода можно старым «дедовским» способом: поднести к нему зажженную спичку. Если огонь на спичке будет отклоняться в направлении дымохода, значит, с ним все в порядке. Если же этого не произошло, то он нуждается в полной чистке

Если же этого не произошло, то он нуждается в полной чистке.

Именно по этой причине газовую колонку следует обследовать ежегодно – лишь так она будет работать правильно.

Советуем так же ознакомится с основными требованиями

Устройство газовой колонки Оазис

Китайский производитель водонагревательной техники Forte Technologie&Produktion поставляет на российский рынок газовые колонки Oasis, покупательские отзывы о которых во многом положительные. Для установки требуется дымоход, так как камера сгорания открытая. Электророзжиг работает от батареек, отсек с которыми возможно переместить, если на них будет попадать конденсат от патрубка холодной воды. Работает от природного и сжиженного топлива.

Опция рабочего режима «Зима-лето» позволяет экономно расходовать газ. На лицевой панели размещены регуляторы пламени, температуры, переключатель режима и дисплей.
