Электрический двухконтурный котел для водоснабжения и отопления дома

Электрокотлы для отопления квартиры (220в – экономный): правила установки

Хотя электрокотлы для отопления квартиры (220 Вт – экономный вариант) не требуют специально оборудовать для них помещение, но несколько нюансов при их монтаже все же учесть придется:

1. В заранее выбранном месте нужно отметить, на какой высоте будет прикреплен котел, и сделать канавки в стене для укладки кабеля и установки распределительной коробки.
2. Монтировать котел по приложенной к нему инструкции. спрятать все кабели и заделать место их разводки в стене.
3. Подключить устройство к электропроводке и патрубкам системы отопления.

Чтобы было рентабельным электрическое отопление квартиры (стоимость в месяц), потребление электроэнергии не должно превышать указанного в договоре лимита.

Это сделать можно, только вложив средства в такие дополнительные элементы, как термостат или программатор.

Они позволяют устанавливать эконом программы, которые, например, снижают температуру системы в ночное время или когда в квартире никого нет в днем.

В заключении можно сказать, что двухконтурный электрокотел – это лучший вариант для отопления квартиры, когда он является основным источником тепла. Он способен обогревать большие площади, безопасен, безвреден и рентабелен при условии, что на нем установлены специальные регуляторы. К тому же электрокотлы стоят дешевле, чем, например, газовые, и их легко монтировать.

Расчет расходов на обогрев

Для того чтобы получить приблизительную цифру, необходимо знать основные показатели:

• общую площадь отапливаемых помещений;
• потребляемую мощность котла;
• количество месяцев отопительного сезона — они зависят от климатических условий;
• поправочные коэффициенты.

Произведем расчет для дома площадью 60 м². Для обогрева такого помещения необходим отопительный агрегат мощностью 6 кВт.

Определим суточный эквивалент потребляемой мощности. Для этого используется поправочный коэффициент. Для здания с хорошим утеплением при полной нагрузке он равен 0,6. В итоге получаем 0,6×6,0=3,6 кВт.

Вычислим суточный расход. Он определяется умножением эквивалента мощности на количество часов в сутках. 3,6×24=86,4 кВт*ч. Если брать в пример среднюю стоимость электроэнергии, то она составляет 3,62 р./кВт*ч. По такому параметру суточные затраты получатся в перделах 313 р., а месячные примерно составят 9000 р.

Это максимальная цифра, она будет соответствовать лишь показателям за самые холодные 2-3 месяца. В остальное время показатель нагрузки снизится до значения 0,3, и расходы сократятся вдвое. Среднее значение стоимости отопления составит 5700 р.

https://youtube.com/watch?v=Ok3OteQxxHU

Несмотря на повышенный расход электроэнергии, выбор двухконтурного отопительного оборудования связан с рядом плюсов. Оно выполняет две важные функции: снабжение горячей водой и обогрев дома. Также производителями предусмотрена возможность индивидуальной корректировки температуры и соответственно стоимости тепла.

Особенности монтажа

Главное при установке двухконтурного котла это сделать тепло систему безопасной и бесперебойной. Для этого нужно предусмотреть:

1. Заземление.
2. Защиту отключения.
3. Стабилизатор напряжения.

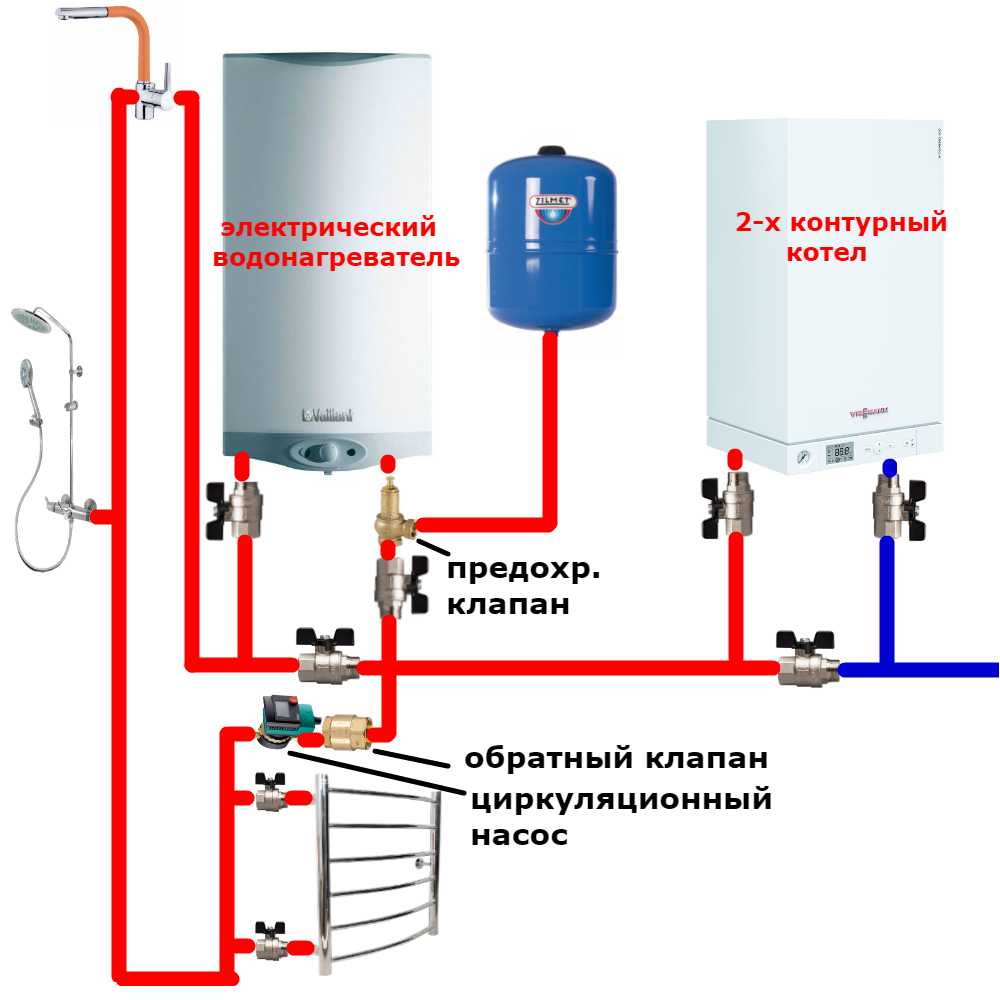

Обвязка двухконтурного котла

При монтаже двухконтурного электрического генератора главное правильно рассчитать схему (об этом мы уже рассказывали ТУТ) и выполнить обвязку. Правильно выполненная обвязка не даст создать больших перепадов температур на входе и выходе. Жидкость, нагреваясь, первоначально циркулирует в малом контуре, заем, достигая нужно температуры, поступает в трубы и радиаторы большего контура

А значит важно предусмотреть два контура в схеме

В обвязку включают следующие элементы цепочки: Распределительный клапан, балансирующий кран, циркулирующий насос, манометр, радиаторы, проточный фильтр, трубы, тройники, клапаны (оборотный, воздушный, предохранительный), переходники, крепеж. Все это необходимо просчитать по схеме и приобрести перед монтажом.

Двухконтурные генераторы тепла можно монтировать по следующим вариантам схем:

1. Естественная циркуляция.
2. Принудительная циркуляция.
3. Классическая.
4. При помощи первичных и вторичных колец.

Cхема принудительной циркуляции теплоносителя

Для примера представляем рисунок-схему с принудительной циркуляцией жидкости в системе. На схеме представлены следующие элементы: 1- регулятор температуры в помещение, 2 — узел безопасности (манометр, предохранительный клапан), 3-батареи, 4- электрический двухконтурный генератор тепла, 5 — бак расширительный (закрытый), 6 — циркулирующий насос, 7 — кран наполнения водой системы, 8 — насос анти конденсатный, 9 — клапан обратки, 10 — датчик минимальной температуры.

Особенность монтажа двухконтурного генератора в том, что нужно выполнять прямую и смесительную одновременно.

Электрический котел в отоплении квартиры

Грамотный выбор котла – один из важнейших факторов, для достижения комфортных температурных показателей в квартире.

Важные аспекты для оптимального отопления котлом:

• Мощность котла. Суть мощности котла заключается в мощности конкретно ТЭНа агрегата. Данные нагревательные элементы можно устанавливаются в количестве от одного до трех. Мощность определяется в кВт, колеблется от 2кВт до 60 кВт.
• Проведение расчета нужной мощности агрегата. Данный расчет зависит от многих факторов. В теплотехническом расчете учитывается вся площадь квартиры, включая непосредственно места, где не происходит отопление. В этом расчете учитывается и состояние здания, и теплоизоляция. Второй расчет заключается в нужной тепловой мощности для водоснабжения, в котором учитываются точки водозабора и их количества.
• Возможности управления мощностью прибора.
• Буферная емкость под котел. Данная теплоаккумулирующая емкость включается между котлом и отопительной системой и считается лучшим использованием для котла. Присутствие теплоаккумулятора является для владельца выгодным вложением, которое позволяет экономить. Дело в том, что данная емкость работает ночью, при этом использует льготные тарифы на электричество.
• Фирма производитель.

Котлы имеют вполне несложную конструкцию. Они производятся с электронагревателем (ТЭНом), электродные или индукционные, со своими достоинства и недостатками.

Конвектор как альтернатива радиатору: конструкция и принцип действия

Отопительный радиатор функционирует достаточно просто: тепловая энергия путем излучения передается от нагретой поверхности устройства окружающему воздуху. Минусом такого решения будут теплопотери: значительная часть тепла тратится как раз на нагрев стенок самой батареи.

Объем теплопотерь у изделий из разного материала будет разным (сравнивать, например, чугун с алюминием не стоит), но и у лучших моделей проблема остаётся актуальной.

Конвекторные системы обогрева работают иначе. Теплопередача у них осуществляется не за счет излучения, а за счет конвекции – естественного переноса тепла при подъеме горячего воздуха. Этот принцип положен в основу конструкции устройства:

• Внутри корпуса конвектора расположен нагревательный элемент – ТЭН либо спираль. Чаще всего используются конвекторы с низкотемпературными ТЭНами, нагревающими воздух до 60-70°С – они не сжигают кислород.
• Забор воздуха для обогрева происходит в самой холодной, нижней области помещения. Через отверстия в корпусе воздух проникает к нагревательному элементу.
• После нагревания воздух перемещается вверх, где и осуществляется теплообмен. Большое количество конвекторных ребер повышает эффективность теплоотдачи, и поэтому потери тепла сводятся к минимуму. Важную роль здесь играет материал корпуса и ребер: как правило, их делают из металла или металлокерамики с высокой теплопроводностью.
• Для повышения теплоотдачи в конструкцию может быть добавлен вентилятор, который обеспечивает более интенсивное перемещение нагретого воздуха через теплообменники.
• Работа нагревательного элемента контролируется специальным датчиком. Мы можем наторить его на определенную температуру, и после того, как воздух в помещении достаточно прогреется, конвектор отключится. Это позволяет существенно экономить электроэнергию на отоплении.

Электрические конвекторы, используемые для обогрева помещения, выпускают в трех основных формах:

Особенности установки и схема подключения

Точные правила монтажа приведены в сопроводительной документации. Нормируют, например, максимальное расстояние от панелей корпуса до стен и других стационарных препятствий.

Следующие рекомендации помогут исключить ошибки:

• мощное оборудование подключают отдельной линией питания с применением заземления;
• обязательно устанавливают УЗО и защитный автомат в распределительном щитке;
• предотвращают чрезмерный нагрев ближайших деревянных стен металлическими экранами;
• оставляют свободное пространство для удобного обслуживания и выполнения ремонтных работ;
• на входных и отводных трубопроводах устанавливают запорные устройства.

Схема установки электрокотла.

Срок службы котла можно продлить при установке техники в отдельном помещении с контролируемым уровнем влажности.

С помощью данных из таблицы подбирают подходящую кабельную продукцию для создания надежной цепи электропитания. Приведены сведения для медного проводника о минимально допустимой площади поперечного сечения в кв. мм:

Сеть питания	Мощность потребления, кВт
4	10	12	22	30
220 V	4	10	16	—	—
380 V	—	—	2,5	6	30

По утвержденной схеме подключают слаботочными сигнальными проводами (отдельно от силовых кабелей) внешние устройства:

1. Блоки индикации.
2. Датчики температуры.

Устройство и принцип работы электродного котла

Поскольку принцип работы установки не отличается особой сложностью, конструкция агрегатов предельно проста.

Электродный котел включает в себя:

1. Корпус;
2. Клемму для подключения нулевого провода;
3. Основание;
4. Электрод;
5. Клемму для подключения фазового провода;
6. Входной патрубок;
7. Выходной патрубок;
8. Кожух;
9. Клемму для подключения заземления или зануления.

В большинстве конструкций роль второго электрода играет корпус прибора1, подключенный к нулевому проводу через клемму 2.

Емкость с одной стороны герметично закрыта основанием 3, в котором закреплен центральный электрод 4. Подача напряжения на стержень осуществляется фазовым проводом через клемму 5.

Подача теплоносителя осуществляется через входной патрубок 6, расположенный в нижней части агрегата. Нагретый теплоноситель поступает в отопительную магистраль через выходной патрубок 7, обычно, расположенный в верхней крышке изделия. Для установки арматуры оба патрубка имеют резьбовые наконечники.

Внешний кожух 8, имеет специальную клемму 9 для подключения провода заземления и служит дополнительной защитой от поражения электрическим током. Кроме этого, форма и полиамидное покрытие кожуха могут обеспечить привлекательный внешний вид всей установки.

Для повышения эффективности работы отопительной системы, перед входным патрубком устанавливается циркуляционный насос, обеспечивающий интенсивное прохождение жидкости через рабочую полость устройства.

Если для достижения требуемого результата требуется мощность более 10 кВт, целесообразно использовать электродный котел подключаемый к трехфазной электросети.

Принцип работы трех электродного агрегата не отличается от принципа работы обычного котла, отличие заключается в числе стержней и их размещении. Каждый электрод соединяется с отдельной фазой через специальные клеммы в нижней части установки. Располагаются стержни в вершинах правильного равностороннего треугольника, вписанного в окружность рабочего цилиндра. Для заземления прибора используется клемма на корпусе.

Поскольку в процессе эксплуатации электроды могут разрушаться, конструкция установки предусматривает их оперативную замену. Для этого необходимо:

1. Слить теплоноситель из отопительной системы;
2. Отсоединить нижнюю крышку;
3. Заменить разрушенные электроды;
4. Установить нижнюю крышку на место и проверить герметичность крепления;
5. Заполнить магистраль жидким электролитом;
6. Возобновить подачу электроэнергии.

Преимуществом электродных установок является то, что при отсутствии в системе теплоносителя не происходит разрушения деталей котла.

Системы управления

Поскольку конструкция самого котла не предусматривает никаких контролирующих элементов, регулировка осуществляются с помощью внешних управляющих систем.

Простейший блок состоит из одного термодатчика, устанавливаемого перед входным патрубком и отключающим подачу электроэнергии по достижению заданной температуры. Более точная регулировка осуществляется с помощью двух термодатчиков, расположенных на входе и выходе.

Стоимость автоматической системы регулирования является наиболее весомой составляющей цены электродного котла, которая может изменяться в довольно широком диапазоне.

Устройство электрического котла отопления

Теплоноситель в электрическом котле нагревается электрическими нагревателями (ТЭН).

Состоит электрокотел из:

• Теплообменник (бак с ТЭНами);
• Блок управления;
• Блок регулировки.

В рабочий комплект электро котла входят

• Программатор (выносной блок для контролем за температурой и управлением электрокотла);
• Циркуляционный насос;
• Расширительный бак;
• Предохранительный клапан;
• Воздушный вентиль,Датчик давления,Фильтр.

Рабочее напряжение электрокотлов 220 вольт (двухфазные) или 380 вольт (трехфазные). Причем котлы мощностью более 12 киловатт работают, только от трехфазного 380 вольт электропитания. Котлы мощностью более 6 кВт делаются с возможностью многоступенчатого переключения мощности.

Способы экономии при эксплуатации

Чтобы уменьшить затраты на электроэнергию при использовании электрического котла в качестве отопительного прибора и водонагревателя, нужно снизить общие теплопотери дома.

Прежде всего, стоит заменить старые деревянные рамы современными окнами с 2-3 воздушными камерами и позаботиться об утеплении стен (лучше всего наружном) пенопластом, минватой или другими материалами с низкой теплопроводностью

Другие варианты экономии:

1. Дополнительное подключение или отдельные устройства, работающие на альтернативной энергии (солнечные батареи, ветрогенераторы, дровяной камин), значительно уменьшат потребление электричества.
2. Многотарифный счетчик позволит меньше платить за ночное отопление, а на период утренних и вечерних «часов пик» прибор можно и отключить (дороже всего стоит электроэнергия, израсходованная в промежутках 8.00 – 11.00 и 20.00 – 22.00). А если дополнить систему внешним теплоаккумулятором, можно накапливать ночную «дешевую» энергию, чтобы расходовать ее днем.
3. Рекуператор в вентиляционной системе поможет сохранить нагретый воздух внутри дома.
4. Недельный программатор соберет данные о работе системы за указанный период времени, чтобы подобрать наиболее комфортный и экономичный режим эксплуатации с минимальным расходом энергии.
5. Комнатные терморегуляторы будут контролировать изменения в микроклимате дома и передавать данные на встроенный внутри котла датчик, который будет отключать/включать отопление, уберегая от перегрева воздуха и лишних теплопотерь.

При правильной организации работы электрического котла можно снизить потребление электроэнергии и сопутствующие расходы до 40%.

С энергосберегающими вариантами отопления загородной собственности ознакомит следующая статья, детально разбирающая этот весьма интересный вопрос.

Двухконтурные электрические котлы отопления для отопления дома

Приобретение электрического котла для отопительной системы – это довольно трудное и ответственное решение

Двухконтурные электрические котлы отопления обладают как преимуществами, так и недостатками, которые показывают отзывы о таких устройствах.

• Преимущества
• Особенности эксплуатации электрических котлов

Двухконтурный электрический котел отопления будет отличным решением в той ситуации, если невозможно подключить дом к централизованной отопительной системе. Двухконтурный отопительный котел поможет организовать не только отопительную систему в доме, но и систему горячего водоснабжения.

Во время покупки электрического котла нужно смотреть не только на его цену, но и на его технические характеристики. Только изучая совокупность всех его параметров, можно понять, будет ли целесообразно приобретать тот или иной напольный или настенный электрический котел отопления или нет. Изучив преимущества и недостатки двухконтурного электрического котла, можно принять более осознанное решение о его приобретении.

К преимуществам такого типа котла можно отнести следующие:

• Они обладают компактным размером;
• Не создают шум во время работы;
• Несложны в управлении и не требуют больших усилий во время монтажа;
• Безопасны с экологической точки зрения.

Электрокотлы для отопления квартиры пользуются довольно большим спросом у владельцев дачных или загородных домов.

В таких условиях продуктивность таких котлов выглядит более очевидно. Чтобы установить двухконтурный электрокотел для отопления дома, потребуется найти и подготовить для него рабочую поверхность. Котел необходимо устанавливать как можно ближе к источнику электроэнергии.

Посредством электрического котла можно обеспечить постоянную подачу горячей воды. Это является отличным фактором, особенно в той ситуации, если невозможно подключится к газовой магистрали.

Во время рабочего режима двухконтурный электрический котел не использует воздух в помещении, а также не выделяет никаких вредных веществ.

По сравнению с другими системами, в случае отопительной системы работающей на электрическом котле нет необходимости подыскивать для этого агрегата отдельное помещение. Для того чтобы установить настенные электрические котлы отопления, потребуется совсем немного свободного пространства. Это позволяет сэкономить полезную площадь. Настенный электрический котел займет еще меньше свободного пространства.

Особенности эксплуатации электрических котлов

Для отопительной системы с электрическим двухконтурным котлом не нужно разрабатывать сложного документального проекта, а также нет необходимости устанавливать вентиляционную систему или монтировать дымоотвод. Наиболее экономичными являются настенные электрокотлы для отопления от немецких производителей. Кроме того, такие устройства не создают вибраций или шума во время рабочего режима.

Помимо этого, такие однофазные электрические котлы отопления зарекомендовали себя как стойкие и долговечные устройства. Наиболее важный момент, который требует особого к себе внимания, – это надежное и правильное подключение устройства к источнику питания.

Резкие скачки напряжения могут нарушить работу электрического котла, так как если однофазные электрокотлы для отопления будут подключены неправильно, на них будут возлагаться большие нагрузки. Благодаря современным методам диагностирования в случае неисправности котла ее можно довольно легко выявить. Так как такой котел работает без открытого очага огня, то его ремонт тоже будет нетрудной задачей.

Еще до того, как вы купите электрические одноконтурные котлы отопления или двухконтурные, можно рассчитать, какие будут затраты на его эксплуатацию. Например, для того чтобы обогреть помещение площадью в 10 кв. метров, потребуется котел с мощностью в 1 кВт. Если планируется монтаж двухконтурного котла для того чтобы организовать не только отопительную систему, но и систему горячего водоснабжения, то нужно учесть, что могут потребоваться еще некоторые резервы мощности.

Двухконтурный электрический котел ГВС и отопление

Также спланировать бюджет ежемесячных расходов на его обслуживание.

Двухконтурные электрические котлы — плюсы и минусы

Если современный жилой объект невозможно подключить к стандартной отопительной и водоснабжающей системе, то выходом является приобретение качественного электрического котла двухконтурного типа.

При покупке котла каждый покупатель рассматривает приобретение с точки зрения приемлемой цены, технических характеристик изделия и экономической целесообразности его приобретения.

Давайте более предметно рассмотрим основные преимущества использования двухконтурного электрического котла, чтобы подойти к его покупке осознанно.

Основной сферой применения котлов производства являются частные жилые дома. Именно там продуктивность их работы особенно очевидна. Для установки потребуется лишь рабочая поверхность, которая находится в непосредственной близости от источника электричества.

Именно электрический котел способен обеспечить бесперебойную подачу воды в доме, который находится на отдаленной местности и не имеющий возможности быть подключенным к газовой магистрали.

И все же главным преимуществом изделия является компактность и доступный монтаж.

Нельзя также забывать, что двухконтурный котел, выполняющий функцию отопительной системы, основывается на экологически чистой технологии. Отопительный электрический двухконтурный котел не излучает никаких вредных веществ и не использует для работы воздух в помещении.

Для его практического применения не нужно заботиться об организации отдельной комнаты, поскольку электроприбор с комфортом размещается на малой площади, тем самым экономя пространство.

А двухконтурный электрический настенный котел вообще может найти своё место на любой стене. Следовательно, отпадает необходимость задумываться об установке дымоходов, систем вентиляции и разработке сложных документальных проектов!

В совокупности названных признаков прослеживается реальная экономия финансовых средств, особенно если вы приобретаете электрический двухконтурный котел производства Германии!

Немаловажным фактором является показатель потребления электричества, где двухконтурным электрокотлам из Германии просто нет равных! Электроприбор работает абсолютно бесшумно и не издает никакого гула и вибраций.

Что касается обслуживания электрокотла, то практика показывает невероятную стойкость и долговечность агрегата. Единственным узлом системы, который требует от обладателя пристального внимания — это надежное подключение котла к электричесокй сети.

В случае резких скачков в электрической сети электрокотел подвергается нагрузкам, способным нарушить его работу.

Своевременная диагностика оборудования поможет оперативно выявить проблему и избавиться от неё без последствий. Поскольку электрокотел работает без использования открытого очага огня, то ремонт становится весьма посильной задачей.

Для дополнительного, комфортного обогрева комнаты в вашем доме с помощью электричества — подойдет камин электрический угловой. Поверьте, он впишется в любой интерьер.

Схема электроотопления частного дома описана по адресу:  http://obogreem.net/otoplenie-zdanij/dom/e-lektrootoplenie-chastnogo-doma.html

Как перед приобретением подсчитать свои расходы на эксплуатацию отопления?

Расчет можно произвести исходя из практичных показателей, например, чтобы отопить 10 кв. м. помещения, то расход электроэнергии составит около 1 кВт.

Кроме того, если в доме планируется установка двухконтурного котла, чтобы обеспечить подогрев и подачу горячей воды, то потребуются дополнительные резервы мощности.

Сделать оптимальный подсчет также помогут среднестатистические показатели расхода воды сопоставимые с техническими возможностями электрокотла.

Зная среднестатистические данные о нагреве воды электрокотлом, и подсчитав все расходные точки воды в доме, можно достаточно точно расчитать необходимые объемы котла для обеспечения горячего водоснабжения.

Двухконтурный электрокотел подключается к обычной электрической сети. При этом котел оборудован автоматикой, благодаря которой он сначала включает функцию нагнетания температуры в теплоноситель, а потом переходит в дежурный режим и лишь поддерживает постоянную температуру.
