Насос для теплых полов: как выбрать, куда ставится, как рассчитать мощность

Выгоняем воздух

Общеизвестен факт, что воздух в системах отопления скапливается в верхних точках системы. У систем теплого пола — это коллекторная гребёнка, где и устанавливаются устройства для сброса воздуха (краны Маевского, автоматические воздухоотводчики или обычные шаровые краны).

Кран Маевского, установленный на коллекторе теплого пола.

Для удаления воздуха из системы тёплых полов необходимо выполнить в определённой последовательности следующие действия:

Перекрыть на коллекторе все горизонтальные ветви.
Удалить воздух из корпуса циркуляционного насоса.
Открыть кран Маевского или шаровый кран на гребёнке (в случае отсутствия автоматических устройств).
Открыть первый водяной контур, запустить насос, установив на регуляторе минимальную производительность.
Дождавшись появления воды из воздухоотводного устройства прокачиваемой ветви, перекрыть кран и отключить насос.
С интервалом 5 — 6 мин повторить операцию несколько раз до полного удаления воздуха.
Аналогичным образом проделать все операции с остальными контурами.
Затем переключив насос на максимальную производительность, прокачать всю систему в целом, периодически сбрасывая воздух.
Учитывая вероятность образования новых пробок при последующем прогреве системы, необходимо вновь произвести сброс воздуха.

При применении в качестве оборудования для удаления воздуха автоматических отводчиков газа или сепараторов никаких дополнительных средств не нужно. Необходимо помнить, что при увеличении сложности и количества применяемого оборудования возрастает стоимость, также снижается надёжность системы в целом.

Чем ниже степень автоматизации процесса, тем выше работоспособность тёплых полов. Регулируемые вентили коллектора с механическим приводом, краны Маевского легко обслужить или заменить своими руками.

Ремонт более сложного оборудования с сервоприводами и блоками автоматики требует участия специалистов. Кроме того, автоматические воздухоотводчики, эффективно удаляя воздушные пробки, не всегда позволяют сразу обнаружить нарушения герметичности системы.

Выбор насоса согласно техническим характеристикам

Обычно для конструкции обогрева пола используют циркуляционные насосы, такие как на фото. Характеристики данных агрегатов максимально соответствуют предъявляемым к ним требованиям.

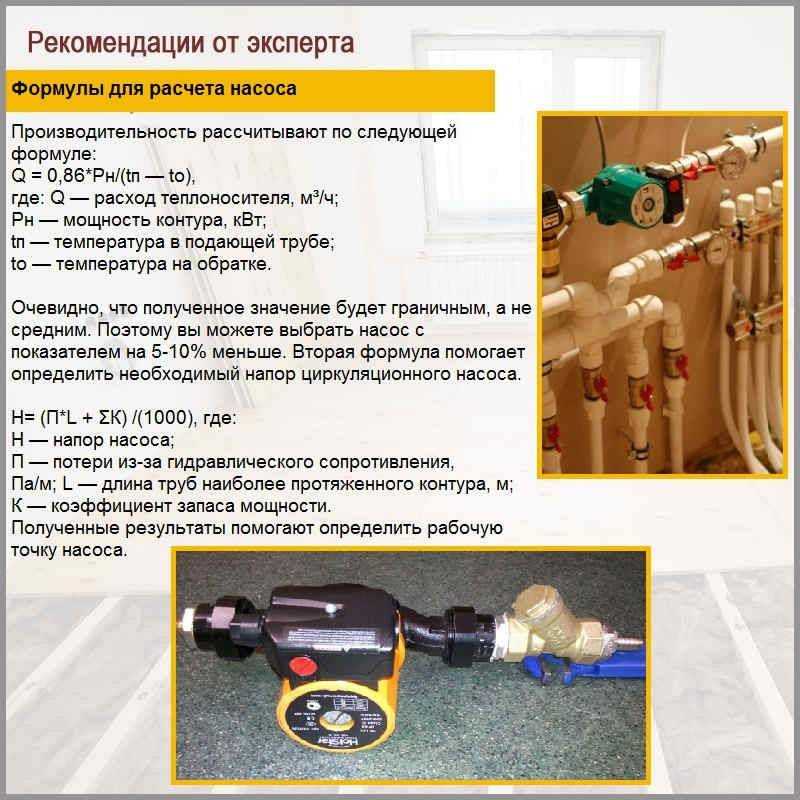

Следует знать, как рассчитать мощность насоса для теплого пола правильно, чтобы приобрести нужную модель.

Вычисления производят по формуле:

Q = 0,86×Pн/(t°пр.т – t°обр.т), где

Q – расход жидкости в метрах кубических в течение часа;

Pн – максимальная мощность контура (кВт);

t°пр. т – величина температуры воды в подающей трубе;

t°обр. т – величина температуры жидкости на выходе.

Если при укладке конструкции запроектирован монтаж нескольких контуров, то требуется узнать суммарное значение с учетом каждого из них.

По мнению специалистов для отдельного помещения лучше обустраивать автономную систему обогрева поверхности пола, в результате чего появляется возможность экономно расходовать тепловую энергию. Можно будет регулировать состояние микроклимата в зависимости от назначения того или иного помещения, и сделать работу конструкции более надежной.

Разница между температурой воды в нагревательном контуре на входе в него и на выходе зависит от ряда параметров:

Протяженность трубопровода. Чем длиннее будет контур, тем большую площадь он должен обогревать. Это означает значительный расход тепловой энергии, а показатели температуры на входе и выходе будут сильно отличаться;
Качество обустройства теплоизоляции. Если в процессе создания системы была нарушена технология, то потери тепла в процессе эксплуатации теплого пола достигнут высоких цифр. Особенно это касается помещений, расположенных на нижнем этаже, так как неправильно сделанная теплоизоляции будет способствовать расходу значительного объема энергии на обогрев грунта. Чрезмерные потери тепла приводят к увеличению нагрузки, оказываемой на циркуляционный насос для теплого пола.
Климат в зоне нахождения дома. Чем севернее регион, тем значительнее запас мощности должен быть у системы обогрева и циркуляционного агрегата. Производители советуют выбирать их с показателем, равным 20–25%.

Приобретая насос, следует обращать внимание на то, чтобы в сопроводительных документах к нему были указаны вышеназванные параметры.

При самостоятельном обустройстве системы для расчета напора теплоносителя используется формула:

H= (П×L + ΣК) /(1000), где

Н- искомая величина;

П – гидросопротивление на одном метре контура;

L – протяженность самого длинного из контуров вместе с системами управления;

К — коэффициент рекомендованного запаса мощности устройства.

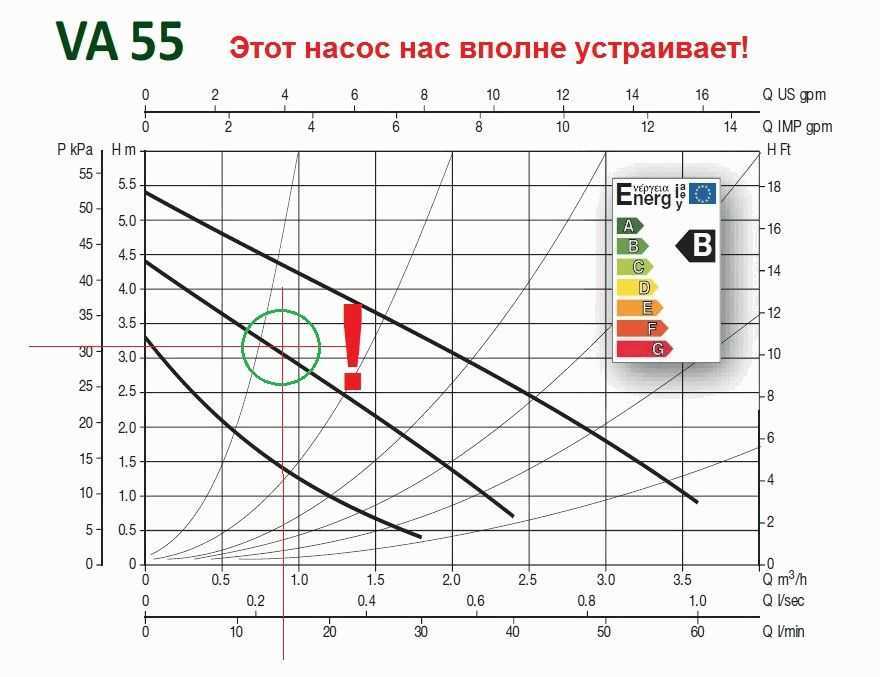

После того как станут известны все данные, переходят к выбору оптимальной модели насоса.

Неисправности насосов и способы их исправления

Если правильно подобранный насос перекачивает теплоноситель – водопроводную воду, то на крыльчатках откладываются слои соли. Эта проблема возникает после остановки, пока хозяева отсутствуют или в летний период. При включении в сеть, насос издает натужные гудящие звуки, но воду не перекачивает. Это значит, что осевшие соли «закоксовали» ротор и не дают ему сдвинуться. Исправить ситуацию можно самостоятельно, не обращаясь к профессионалам. Нужно, взяв отвертку и провернуть пару раз крыльчатку.

Отказ случается из-за завоздушивания. С помощью клапана спускают воздух до устойчивой струи воды. Запускают насос, и через минуту повторяют процедуру.

Программа для расчета водяного теплого пола Полы

Выбери и рассчитай теплый пол для комфорта, здоровья, уюта

В способах обогрева жилья человек прошел долгий путь: от костра до инфракрасных отопительных приборов и солнечных батарей. На сегодняшний день самыми распространенными обогревателями являются: батареи (радиаторы), котлы, конвекторы, тепловентиляторы и, конечно же, теплые полы.

Плюсы теплого пола: ноги всегда в тепле, уменьшается риск простудных заболеваний.

С каждым годом теплые полы становятся все более доступными: экономически, по выбору материалов, по способам расчета и монтажа.

У таких полов есть только им свойственные плюсы:

ноги всегда в тепле, значит, уменьшается риск простудных заболеваний
обогреваемый пол безбоязненно может стать игровой площадкой для маленьких детей
такой пол не сушит воздух и, поэтому, не способствует заболеваниям дыхательных путей.

Выбрав теплый пол в качестве обогревателя, определимся теперь с его видом

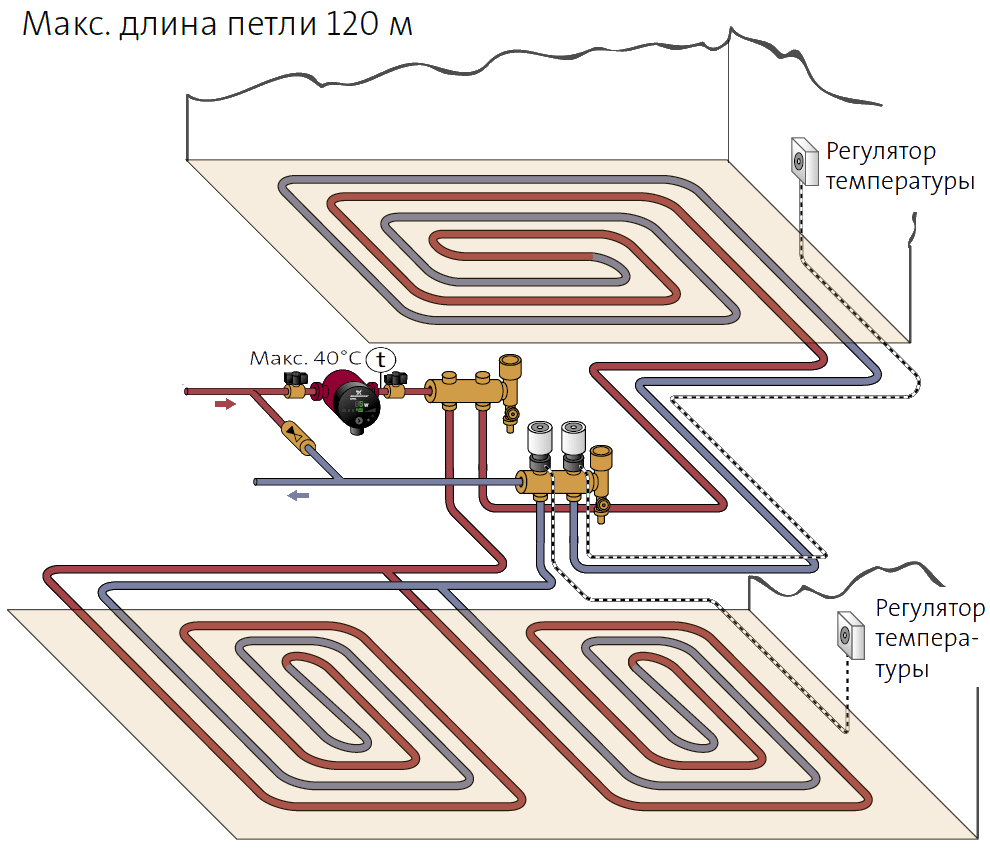

Схема устройства теплого пола.

Из двух видов полов, электрических (кабельных) и водяных, на малых площадях (кухня, ванная, балкон, комнаты городской квартиры) предпочтение отдается электрическим, на больших же площадях загородных домов оптимальным будет водяной пол.

Следующим этапом для каждого вида является расчет мощности (или тепловой расчет) пола, то есть, сколько энергии необходимо потратить для комфортного, и в то же время экономного обогрева помещения. Есть множество онлайн калькуляторов и отдельно (не в сети) работающих программ, производящих расчет теплого пола: от его мощности до количества необходимого материала и суммарной стоимости всего пола.

Однако можно и самостоятельно рассчитать теплый пол. используя нормативные показатели обогрева, тем более что программа расчета теплого пола отличается простотой. Покажем это на примере электрического обогрева.

Для расчетов пользуемся рекомендуемой мощностью на 1 м² для дополнительного и основного отопления.

Данные при дополнительном отоплении (например, квартира в городе) для площади не занятой мебелью:

Занимаетесь установкой тёплого пола?

Мгновенная смета проекта

в течении получаса, прямо на объекте, произведя замеры построить план, набросать петли теплых полов и получить предварительную смету

Защищенное хранилище

Каждому пользователю выделяется файловое хранилище под хранения проектов. Доступ к хранилищу с любого компьютера по ключу

Расчет теплого пола водяного

Современная система тёплых водяных полов отождествляется с высоким уровнем уюта и комфорта. Такой пол эффективно обогревает помещение и не оказывает вредного воздействия на жизнь и здоровье жильцов. Подобные результаты могут быть достигнуты только при условии правильно выполненных расчётов и грамотно проведённых монтажных работах.

Тёплый водяной пол может являться основным источником отопления жилого помещения или служить вспомогательным обогревательным элементом. Основные расчёты таких полов базируются на данных схемы работы: лёгкий подогрев поверхности для улучшения комфорта или обеспечение полноценным теплом всей площади помещения. Выполнение второго варианта предполагает более сложную конструкцию тёплого пола и надёжную систему регулировки.

Данные для расчётов

Расчёты и проектирование базируются на нескольких характеристиках помещения, а также выборе варианта отопления — основное или дополнительное. Немаловажными показателями являются тип, конфигурация и площадь помещения, в котором запланирован монтаж такого вида отопительной системы. К оптимальному варианту относится использование поэтажного плана с указанием всех необходимых для расчётов параметров и размеров. Допускается самостоятельное выполнение максимально точных замеров.

График расчета теплого пола

Чтобы определиться с величиной теплопотерь, потребуется наличие следующих данных:

тип материалов, использованных в процессе строительства
вариант остекления, включая тип профиля и стеклопакета
температурные показатели в регионе проживания
использование дополнительных источников обогрева
точные размеры площади помещения
предполагаемый температурный режим в помещении
высота этажа.

Кроме того, учитывается толщина и изоляция пола, а также вид предполагаемого к использованию напольного покрытия, что оказывает непосредственное влияние на эффективность всей отопительной системы.

При выполнении расчётов следует принимать во внимание желаемую для обустраиваемого помещения температуру. Расход трубы теплого пола в зависимости от шага петли

Расход трубы теплого пола в зависимости от шага петли

Комментариев пока нет!

Как подобрать

При работах по монтажу возникает вопрос, как выбрать насос для тёплого водяного пола, ведь разновидностей конструкции не одна.

Они могут быть с сухим и мокрым ротором.

Циркуляционные насосы с мокрым ротором подразумевают вращение конструкции в теплоносителе. Это осуществляется при помощи специальной смазки, а статор защищается гильзой. Достоинства мокрого ротора – это малые размеры и вес, бесшумная работа и несложная конструкция.

Подробнее о видах циркуляционных насосов здесь

При монтаже системы «тёплый пол» в загородном доме пользуются популярностью именно насосы с ротором мокрого типа.

Циркуляционные насосы с сухим ротором предполагает наличие электрического двигателя, который соединяется с помпой с помощью торцевого уплотнителя. В данном случае насос не контактирует с жидкостью. Двигатели здесь более мощные, а, значит, способны функционировать более эффективно и подавать больше теплоэнергии. Недостатком сухого ротора является его громкая работа в системе

Комплект для насосной группы

Также выбор насоса для тёплого пола стоит делать с учётом следующих характеристик:

Так как в жидкости содержится кислород, то применять корпус из чугуна в конструкции нельзя.
Не стоит монтировать насос высокой мощности для нормальной циркуляции жидкости.
Если вода очень жёсткая, то на роторе могут появляться солевые отложения. Так происходит при повышении температуры жидкости до 55 °С и выше. С целью предотвращения появления отложений, устанавливают термостаты. Они отключают циркуляционные насосы при достижении определённого температурного уровня.
При использовании котельного оборудования, которое не оснащено управляемой панелью и не поддерживает подключение насоса, приобретают таймер. Если приспособление подключается к современной панели, то всё решается при помощи программного уровня.

О критериях выбора труб для тёплого пола можно прочитать здесь.

Виды циркуляционных насосов

Выделяется два типа:

с мокрым ротором;
с сухим ротором.

Оборудование для циркуляции воды в теплых полах классифицируется по мощности – она влияет на особенности разных насосов.

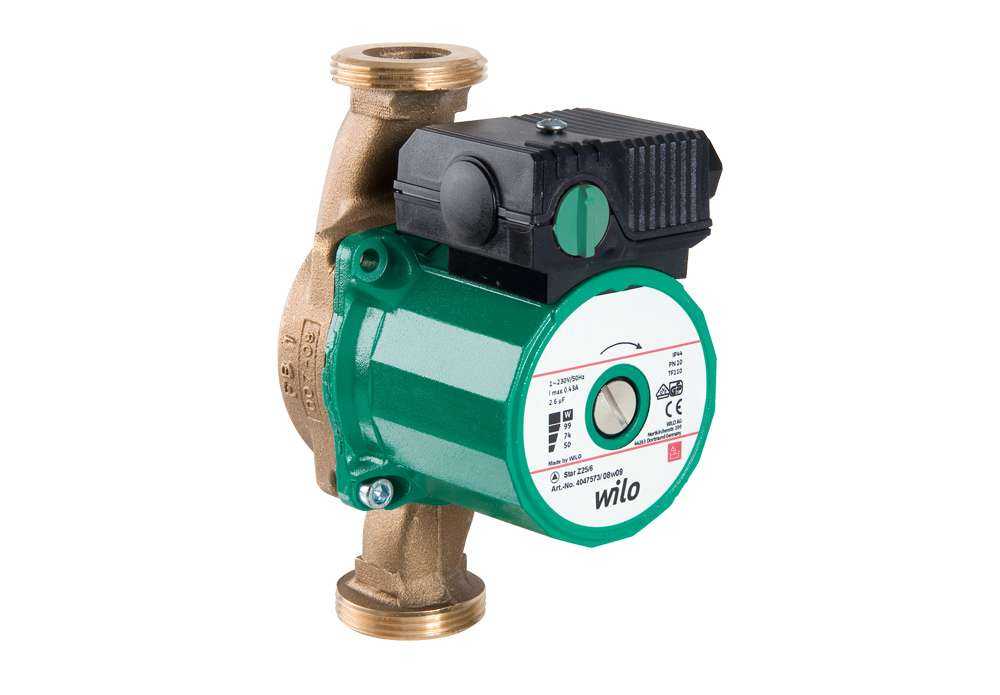

С мокрым ротором

Крыльчатка устанавливается максимально близко к ротору (часто они размещены в одном корпусе) – это позволяет добиться компактности оборудования. Чтобы жидкость не проникала к электронике, вал привода оснащен сальником из герметичной резины.

Часто в таких насосах установлена двойная защита. Модели с мокрым ротором отличаются небольшими размерами, поэтому их монтируют прямо в прогреваемой комнате. Они практически бесшумны при работе.

Мощность позволяет прогонять воду в системе для зданий общей площадью до 400 м2. Одна из популярных моделей с мокрым ротором, подходящая под приведенные характеристики – Willo. Эти насосы достаточно эффективны, но экономично потребляют электроэнергию, что позволяет снизить траты на счета.

Небольшая масса и габариты допускают монтаж прямо на трубах отопительного контура без наличия дополнительных крепежей на опорах. Все элементы обязательно изолируются для исключения риска удара током. Если случаются перепады напряжения, в ход идет встроенное реле – оно не позволяет механизму выйти из строя.

С сухим ротором

Каждая конструктивная часть насоса расположена в отделенном корпусе. «Сухая» модель достаточной мощности без труда обеспечит циркуляцию жидкости в системе на несколько квартир.

Оборудование отличается большими габаритами, поэтому требуется установка в отдельной комнате. Из-за массивности для крепления понадобится металлическая рама.

Сухие модели сильно шумят при работе, потому их редко используют в отоплении частных домов. Такие насосы применяют на предприятиях крупной промышленности или торговых точках.

Функции насоса

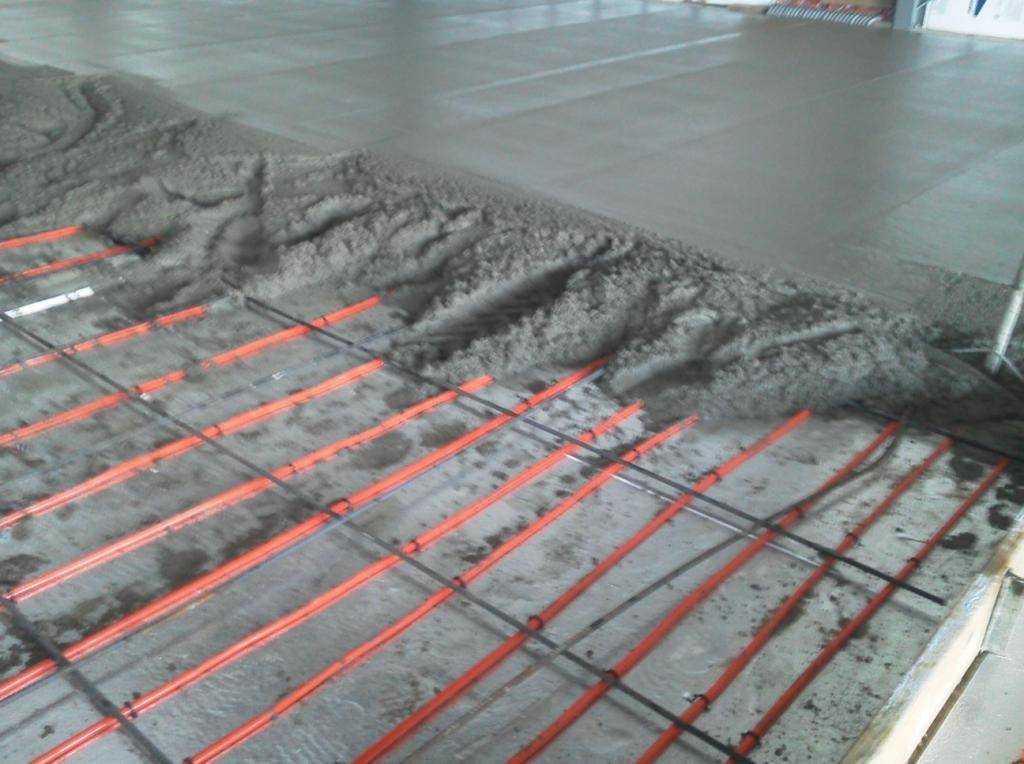

Сложная схема обогрева помещения упрятана под напольное покрытие, поэтому в ней важна каждая даже маленькая деталь. Будет обидно вскрывать дорогой паркет или ломать плитку, чтобы исправить недостатки. Контуры из трубок, по которым циркулирует теплоноситель, замуровывается в пол. В них постоянно находится подогретая до температуры 30-60 градусов Цельсия жидкость.

Насосы в схему устанавливаются для принудительной подачи в контуры теплоносителя. В качестве носителя тепла используют специальный антифриз с улучшающими добавками, дистиллированную воду. Но чаще всего, в 68% случаев, используется водопроводная вода. Это бюджетный, но не лучший для оборудования и арматуры вариант.

Не все материалы совместимы с незамерзающей жидкостью. Производительность насоса при ее использовании уменьшается в пять раз, что объясняется низкой теплоотдачей антифриза. В жидкость часто добавляют вредные, даже смертельно ядовитые для человека составляющие. При утечке или испарении антифриза с присадками, достаточно 10% содержания этиленгликоля в воздухе для летального исхода.

Кроме подачи в трубы теплоносителя, в функции насоса входит грубая регулировка температуры в системе с помощью уменьшения или увеличения скорости подачи теплоносителя. Обычно используется циркуляционный насос для теплого пола, который имеет три режима работы. При увеличении скорости циркуляции горячей воды, температура пола также поднимается. При уменьшении, соответственно, снижается. Это свойство успешно используется в насосе с тремя скоростями подачи перекачиваемой жидкости.

Особенности конструкции прибора

По своей конструкции насос внешне напоминает улитку. Небольшой герметичный корпус имеет два патрубка – входной и выходной. В герметичном корпусе установлен электродвигатель который вращает ротор с крыльчаткой. Электронасос работает от домашней электросети напряжением 220В.

Конструктивно все агрегаты, используемые при работе с гидравлическими системами, делятся на два типа:

тип оборудования с сухим ротором;
оборудование влажного типа.

Прежде чем приступать к монтажу греющих полов и к подбору соответствующего оборудования, следует разобраться в нюансах обоих типов насосного оборудования.

Первый тип «с сухим ротором» — это прибор, основная работа которого выполняется сухим ротором без непосредственного контакта с водной средой. В данном типе ротор находится в герметическом положении и защищен от проникновения жидкости уплотнительным кольцом (сальником). Основная черта насосов этого типа — высокий КПД. Некоторые модели имеют КПД до 85%. Однако для сухих моделей характерным является большая шумность во время работы.

Для оборудования влажного типа отличительной особенностью является расположение ротора. Вращающаяся часть насоса непосредственно контактирует с водной средой. В изоляции находится только статор электромотора.

Здесь надо сказать, что при контакте с жидкостью происходит естественная смазка всех деталей вращающей группы. За счет этого сводится к минимуму шум, работающего двигателя, значительно увеличиваются сроки эксплуатации приборов.

Коэффициент полезного действия в мокрых насосах уступает аналогам с сухим ротором. Некоторые модели имеют КПД до 65-70%, а основная масса механизмов для теплых полов имеют КПД еще ниже. Но в данном случае приборы имеют и свои преимущества. Небольшие размеры, низкий шумовой порог. Такой насос удобен для теплого пола, идеально подходит для бытового применения, тем более что мокрые агрегаты не нуждаются в обслуживании.

Зачем нужен насос для системы теплых полов?

Привычная система отопления существенно короче по своей длине, чем контур обогрева водяного пола. В контуре системы нагрева домашнего напольного покрытия все установленные змейкой трубы имеют диаметр 15…20 мм, а общая протяженность трубопровода – до 120 метров. Любой контур укладывается змейкой, поэтому в нем присутствует много поворотов.

Для движения теплоносителя (воды) по всей схеме контура нужен агрегат, запускающий принудительную циркуляцию

Важность этого конструктивного элемента заключается также в поддержании стабильной температуры, что обеспечивается разными режимами работы – скорость вентилей может регулироваться вручную или автоматически

Производительность

При выборе насоса для обогрева полов учитывают несколько параметров. Один из них – производительность (или расход). В упрощенной трактовке правильно подобранный агрегат за час работы обязан перекачать тройной объем находящейся в рабочем контуре жидкости.

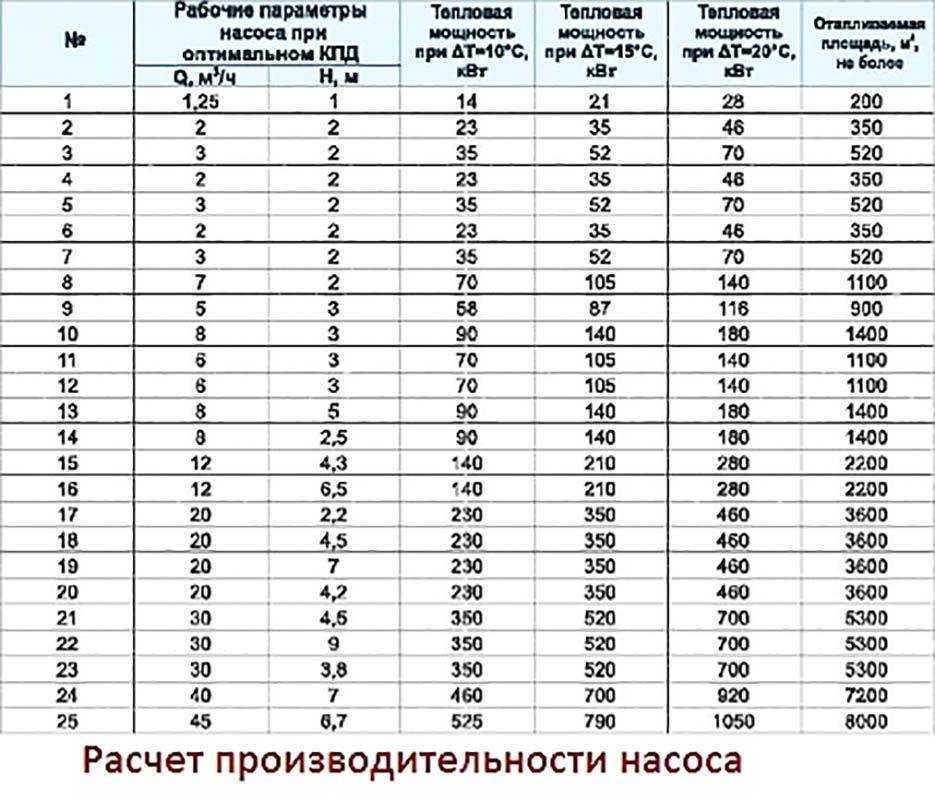

Рассчитать производительность можно по формуле, зная температурные значения теплоносителя в подающей трубе (t_п,°С) и обратке (t_о,°С), а также мощность всего отопительного контура (Р_h,кВт). Если рабочей жидкостью выбрана вода, формула имеет следующий вид:

Q=0,86*P_h/Δt,

где Δt=t_п–t_о – разница температур (обычно это 5°С).

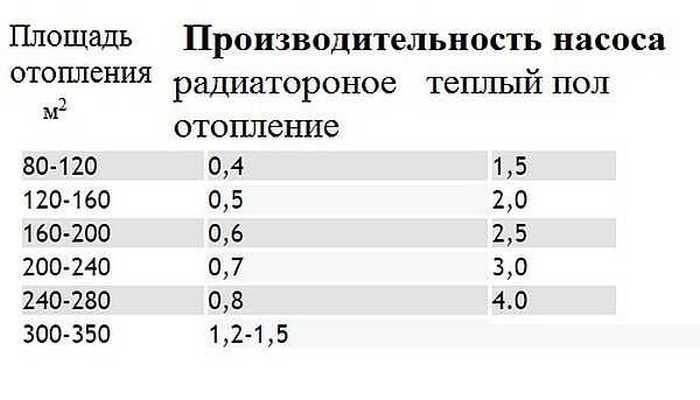

Значение мощности во многом определяется отапливаемой площадью, регионом проживания, наличием и качеством утепления постройки. Для упрощения расчетов существуют таблицы и онлайн-калькуляторы. Рекомендуется значение параметра взять с 20%-ным запасом (с учетом возможных аномальных морозов). В этом случае износ насоса сокращается, а срок эксплуатации увеличивается.

Маркировка

Нанесенная под названием насоса буквенно-цифровая маркировка помогает быстрее определиться с нужной моделью изделия и узнать многие его рабочие характеристики. Для примера рассмотрим обозначение популярных насосов Grundfos. Так, в надписи UPS D 25-60 F 130 следующие значения букв и чисел:

UP – обозначение типа насоса. В данном случае это циркуляционный.
S – трехскоростное исполнение.
D – спаренный.
25 – диаметр подключаемого трубопровода (мм).
60 – высота (в дециметрах) подъема жидкости – мощность.
F – фланцевый тип соединения с трубами контура. Отсутствие индекса означает резьбовое соединение.
130 – монтажный габарит (установочный размер), мм.

Строение циркуляторного насоса

По индексам маркировки также можно узнать, из какого материала выполнен корпус. Если, например, из нержавейки – N, из бронзы – B, отсутствие индекса – из чугуна. На фронтальной поверхности (ниже) приводятся электрические характеристики, защитное исполнение, предельные значения давления и температуры, направление перемещения теплоносителя.

Материал корпуса

Система, в которую также включают циркуляционный насос, является замкнутой с минимальным процентом присутствующего кислорода. Если материал труб выбран правильно, и в качестве теплоносителя залита нейтральная дистиллированная вода, выбору удовлетворяют все доступные варианты исполнения корпуса – из нержавеющей стали, литого чугуна, бронзы или полимеров.

Присутствие в контуре окислителя ограничивает применение конструкционных материалов. Чугун сразу исключается. Чтобы вообще не задумываться о проблеме присутствия окислителя в трубопроводе и возможных последствиях, выбирают изделия с корпусом из прочного полимера или нержавеющей стали.

Напор (мощность) и расход – расчет показателей

Производительность (расход) насоса уже рассматривалась и приводилась формула для ее определения (можно пользоваться универсальными таблицами). Другая важная характеристика изделия – напор – количество энергии, передаваемое проходящей через него жидкости, благодаря которой поток теплоносителя преодолевает гидравлическое сопротивление труб и других элементов греющего контура.

При рассмотрении маркировки это была цифра 60, обозначавшая максимальный уровень подъема водяного столба на 6 м (или 0,6 атм.). На величину напора влияет конструкция насоса, вязкость теплоносителя (во многом зависит от температуры и выбора жидкости – вода, масло, антифриз), скорость крыльчатки. Определить требуемый напор помогают специальные таблицы. Самостоятельно вычислить значение параметра (кПа) можно по формуле:

Н=(П*L+ΣK)/1000, в которой:

L, м – длина труб;
П, Па/м – коэффициент гидравлического сопротивления метра трубы;
К – запас мощности (коэффициент).

Соотношение для перевода полученного значения в атмосферы: 100кПа=1атм.

Внимание! Цены могут изменяться

Насосы, укомплектованные «сухим» ротором

У таких устройств все элементы находятся в отдельном корпусе. Достаточно мощные гидравлические агрегаты способны обслужить квартиры большой площади или одновременно несколько. Для размещения устройств с «сухим» ротором необходимо выделить технологическое помещение. Их устанавливают на отдельной раме.

Такие насосы имеют значительный вес, а высокие показатели издаваемого шума не позволяют их размещать в жилых комнатах. Для частных домовладений используются редко. Водяные насосы с «сухим» ротором применяют для больших по площади помещений — производственных и коммерческих.

Они работают с приводом от трехфазного двигателя. Насосы оснащают полным защитным комплектом для электрических компонентов.

Насосы, укомплектованные «мокрым» ротором

Внешние размеры таких устройств минимизированы по причине расположения крыльчатки близко к ротору насоса, иногда она располагается в одном с ним корпусе. Чтобы исключить попадание жидкости в электродвигатель, на валу привода устанавливают надежный сальник, сделанный из износостойкой и сверхпрочной резины.

Иногда для циркуляционного насоса предусматривают обустройство двойной гидрозащиты. Поскольку агрегат отличается компактными размерами, его можно установить непосредственно в помещении, которое будут отапливать. Производители гарантируют мощность, которой хватит для функционирования отопительной конструкции на площади до 400 «квадратов».

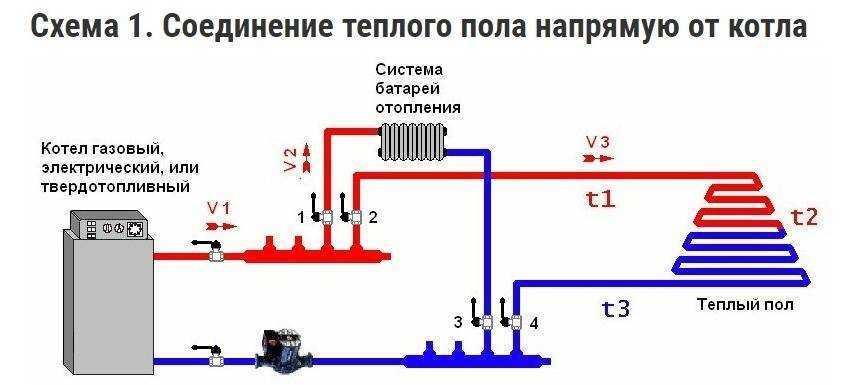

Схема системы теплого пола, работающей от котла

Водяной теплый пол – это система с низкой температурой, где теплоноситель передается с температурой от 35 до 45 ˚С, а норма не должна превышать 55 ˚С. Теплый пол – это циркуляционный отдельный контур, которому требуется насос. У теплого пола имеются ограничения по температуре поверхности, которая должна находиться в пределах от 26 до 31 ˚С. Перепад температуры между разводкой подачи и обратки допускается не больше 10 ˚С.

Проток теплоносителя должен соблюдаться с максимальной скоростью до 0,6 м/с. Перед тем как подключить теплый водяной пол, вы должны подобрать соответствующую схему соединения. Если она предусматривает использование котла, то система должна иметь:

арматуру;
систему безопасности;
теплогенератор;
насос.

Теплоноситель от котла будет попадать в распределительный коллектор и поступать по петлям. Далее теплоноситель попадает обратно в котел. Последний должен быть настроен на необходимую температуру

При этом важно соблюсти некоторые нюансы. Так, система должна иметь конденсационный котел, ведь низкотемпературный режим для этого оборудования оптимален. В этом режиме у котла будет максимальный коэффициент полезного действия

В этом режиме у котла будет максимальный коэффициент полезного действия.

2 Как выбрать насос для водяного теплого пола?

Циркуляцию теплоносителя по трубам системы водяного теплого пола обеспечит правильно подобранный циркуляционный насос. Циркуляционный насос для пола с водяным подогревом ничем не отличается от насоса, используемого в радиаторных системах отопления. Одно отличие – насос для теплого пола можно купить уже с трехходовым клапаном (что в сборе будет называться смесительным узлом). Последний можно собрать самостоятельно, предварительно купив насос и трехходовой клапан.

Итак, как подобрать насос для пола с водяным подогревом? Рассмотрим некоторые особенности, которые рекомендуется учесть при покупке такого механизма.

2.1 Наличие скоростей

Выбирая насос, лучше обратить внимание на тот, который имеет несколько скоростей. Управление скоростями может происходить вручную или в автоматическом режиме. Если у вас возникнет желание отрегулировать температуру в помещении, вам нужно будет изменить скорость движения теплоносителя

Поэтому циркуляционный насос с несколькими скоростями – лучшее решение

Если у вас возникнет желание отрегулировать температуру в помещении, вам нужно будет изменить скорость движения теплоносителя. Поэтому циркуляционный насос с несколькими скоростями – лучшее решение.

2.2 Тип ротора

В соответствии с типом ротора насосы могут быть «мокрыми» и «сухими». «Мокрым» называют насос, ротор которого находится непосредственно в перекачиваемой жидкости. Эта жидкость так же выполняет функцию охлаждения и смазывания механизма.

Особенности «мокрого» типа мотора:

высокая надежность;
отсутствие шума при эксплуатации;
экономичное потребление электроэнергии;
сравнительно низкая мощность (КПД не превышает 50%).

В «сухом» насосе ротор не соприкасается с водой или другой жидкостью. Он находится в отдельной герметичной емкости. Такой насос требует периодической чистки и смазки. Также он издает много шума во время работы. Среди достоинств – большой срок службы и высокий КПД, достигающий более 80%.

Насос Grundfos UP 20-15 N циркуляционный

На территории частных домовладений «сухие» насосы могут использоваться разве что при установке фонтанов, учитывая гул при их эксплуатации. «Мокрые» насосы, несмотря на то, что их производительность ниже, вполне способны обеспечить работу системы теплого водяного пола площадью до 400 кв.м.

2.3 Материал корпуса

Учитывая то, что система трубопровода замкнутая и в ней находится очень небольшой процент кислорода, разрешается устанавливать насос из любого материала. Но если кислородопроницаемость не была учтена и в системе находится этот окислитель, тогда корпус насоса должен быть выполнен из нержавеющей стали или полимера. Чугунные корпуса в этом случае противопоказаны.

2.4 Производительность и напор

Пожалуй, основными характеристиками, влияющими на выбор насосного оборудования в данном случае, являются производительность и напор.

Под производительностью понимают объем жидкости, перекачиваемой насосом за единицу времени. Для нормальной работы системы необходимо, чтобы объем перекачиваемой жидкости за час ровнялся трем объемам всей жидкости трубопровода.

Напор – это способность жидкости свободно циркулировать по трубам. Длинные трубы, имеющие множество изгибов, характеризуются немалым гидравлическим сопротивлением. Поэтому, для обеспечения бесперебойной и качественной работы системы, напор в трубопроводе теплого пола должен быть достаточно мощным.

Используем следующую формулу:

Q =0,86 Х PH /(tПР – tОБР),

где

Q – объем теплоносителя (куб.м. в час);
0,86 – коэффициент преобразования;
PH — мощность отопительного контура (кВт);
tпр-tобр – разница в температуре поступающей и выходящей по обратным трубам воды.

Формула для расчета напора насоса:

Комплектация устройств для работы теплого пола

H= (П Х L + ΣК) /(1000),

где

Н – напор;
П – гидравлическое сопротивление погонного метра трубы;
L – длина труб самого длинного контура;
К – коэффициент запаса мощности.

При расчете паспортное гидравлическое сопротивление метра трубы умножают на длину контура. Полученная величина будет обозначаться в килопаскалях (кПа). Поскольку напор измеряется в атмосферах, переведите это значение в атмосферы, учитывая, что 100кПа = 0,1атм. Полученную величину в зависимости от наличия арматуры и вентилей, умножают на соответствующие коэффициенты.

2.5 Фирма-производитель

При покупке насоса для пола с подогревом лучше не экономить и приобрести такой агрегат производства известных и надежных фирм. Среди фирм-производителей отличные характеристики имеют немецкие компании Wilo и Grundfos. Лучше выбирать продукцию из каталога, поскольку там указаны как характеристики насоса, так и особенности его монтажа и работы.

Подбор по параметрам

На что нужно обратить внимание

Ключевыми параметрами, по которым осуществляется подбор оборудования для обеспечения циркуляции, являются производительность и напор:

Еще одна схема размещения в системе (на этот раз – на подающей трубе)

Производительность – это величина, показывающая, какой объем теплоносителя может пропустить через себя устройство за единицу времени (как правило, указывается в кубометрах в час). Для нормального функционирования теплого пола необходимо, чтобы в течение часа объем теплоносителя в трубах сменялся минимум трижды.

Напор отвечает за «проталкивание» теплоносителя по контуру. Длинные трубопроводы теплого пола (а в некоторых случаях суммарная дина контуров составляет более 100 метров) отличаются значительным гидравлическим сопротивлением. Чтобы преодолеть его, насос должен обеспечивать достаточно сильный напор. Как правило, для бытового использования устанавливают модели с напором не более 6 м водяного столба

При расчетах данного параметра нужно принимать во внимание потерю давления в самой длинной петле водяного контура

Формулы и пример расчета

В большинстве случаев расчет насоса для теплого пола выполняет компания, которая занимается монтажными работами. Впрочем, ничего особо сложного в этом нет, и при необходимости можно вычислить основные параметры своими руками.

Для вычисления используем формулу:

Q = 0,86*P_н/(t_пр– t_обр), где:

Q – объем теплоносителя, кубометров в час.
0,86 – коэффициент преобразования.
P_н -мощность контура теплого пола, необходимая для покрытия теплопотерь.
t_пр– t_обр – разница между температурами поступающей в систему воды и выходящей по обратным трубам.

Чтобы было понятно, как подобрать устройство, используя данную формулу, приведем пример. Для этого рассчитаем параметры насоса для системы из полипропиленовых труб (диаметр 32 мм) с длиной контура 50 м. График температур возьмем 400/300С, а теплопотери здания 12кВт.

Выполняем расчет:

Q = 0,86 * 12 (40-30) = 1,03 м3/ч.

Именно таким будет массовый расход теплоносителя для данного контура.

Далее нам необходимо определить такой параметр как гидравлическое сопротивление всех контуров. Поскольку его величина зависит не только от используемых труб, но и от конфигурации раскладки, лучше воспользоваться онлайн-калькуляторами или обратиться в специализированную компанию, занимающуюся проектировкой.

Фото модели GRUNDFOS UPS 25-40

Циркуляционный насос Wilo Star-Z 20/7 CircoStar

Фото: https://beru.ru

Немецкое качество в сочетании с доступной ценой и компактными размерами позволили попасть насосу Wilo Star-Z 20/7 CircoStar в тройку лидеров рейтинга. Легкий прибор (2,8 кг) демонстрирует высоту подъема 6 м и пропускную способность до 6 куб. м/ч, экономно потребляя электроэнергию (146 Вт). Помпа способна работать в широком температурном диапазоне (-10…+110°С), поэтому изделие устанавливается в системах подачи холодной воды, отопления и кондиционирования. Этот циркуляционный насос на теплый пол отличается надежностью и долговечностью, это достигнуто за счет бронзового корпуса, графитовых подшипников и устойчивого к токам блокировки электродвигателя.

Циркуляционный насос Wilo Star-Z 20/7 CircoStar (146 Вт)
