Газовый или твердотопливный котел

Техника безопасности

Любые работы, связанные с установкой, модернизацией, ремонтом газовой аппаратуры сопряжены с повышенным риском. Лучший вариант переделки котла под сжиженный газ – доверить представителю специализированной компании. Это даст гарантию дальнейшей безопасной эксплуатации.

Основные требования:

Работы должны выполняться в соответствии с инструкциями производителя и правилами безопасности.
Не допускается установка газовых баллонов в непосредственной близости от котельного оборудования, отопительных приборов. Перегрев становится причиной взрыва.
Помещение оснащают системой приточно-вытяжной вентиляции. Дополнительную вытяжку монтируют в 30 см от пола.
Для предотвращения взрывоопасных скоплений смесей в котельной устанавливается газоанализатор. Лучше, если он будет подключен к системе автоматической защиты, перекрывающей подачу топлива.
При замене жиклеров, коллектора, других элементов системы подачи газа, обязательно проверяется герметичность всех соединений. Для этого используют мыльную пену. Проверка открытым пламенем запрещена.

Правила безопасности при работе с котлом

Приобретая твердотопливный котел Buderus, необходимо учитывать особенности его эксплуатации и ответственно подходить к монтажу и последующему использованию такого оборудования. Это нужно, чтобы избежать травм и повреждения оборудования. Любые действия, связанные с монтажом, установкой дымохода, первым пуском и ремонтом, должны выполняться специалистами. Установленный котел должны принять местные органы надзора.

Ошибки во время эксплуатации могут привести к травмам и повреждению оборудования. Иметь доступ к котлу и заниматься его обслуживанием имеют право только лица, которые изучили инструкцию. Не допускается изменять систему дымоудаления котла, эксплуатировать котёл без достаточного количества воды. Загрузочный люк и другие отверстия должны быть закрыты во время работы оборудования.

Расчёта расхода дров котлом длительного горения

Чтобы вычислить расход дров в твердотопливном котле длительного горения на сутки, пользуются следующей формулой.

V = 24Q / (q х 0.01КПД): V – означает объём дров, необходимый на 1 час, м³; Q – необходимая мощность для отопления, кВт; q – тепловая отдача определённой породы древесины с конкретной степенью влажности, кВт/м³;КПД – это эффективность котла, в %.

Допустим, вы приобретаете пиролизный котёл на твёрдом топливе с теплоотдачей в 75 %. Загружаете поленья из сухой сосны. Подсчёт будет выглядеть следующим образом.

V = 24 х 5 / (2166 х 0.01 х 75) = 0,074 м³.

Пробы провести правильный расчёт расхода топлива в пиролизном котле, требуется помнить про нюансы его работы. Коэффициент полезного действия 75-80 % отображают в формуле, если дрова имеют влажность максимум 25 %. В случае, если показатель больше, то эффективность котла понижается до 70 %.

Расход дров в твердотопливном котле длительного горения на месяц делается следующим образом:

0,074 х 30 = 2,22 м³

Однако это не конечный результат, так как в формуле задействован показатель теплоты сгорания для «чистого» м³, а по настоящему дрова в поленнице занимают больше места из-за плотности укладки. Чтобы верно осуществить расчёт дров в кубах, требуется узнать количество складометров.

Провести эти вычисления поможет ГОСТ 3242-88, где указан норматив. В связи с ним сложенные дрова необходимо обмерять, высчитывать складометры, а затем их переводить в плотные метры, м³. перевод производится через умножение объёма поленницы на значение полнодревесности.

Коэффициенты полнодревесности для перевода складочной меры вплотную

Длина, м	Хвойные породы	Лиственные породы
Круглые	Расколотые	Смесь расколотых и круглых	Круглые	Расколотые	Смесь расколотых и круглых
Тонкие	Средние	Тонкие	Средние
0,25 0,33 0,50 0,75 1,00 1,25 1,50 2,00 2,50 3,00	0,79 0,77 0,74 0,71 0,69 0,67 0,66 0,64 0,62 0,61	0,81 0,79 0,76 0,74 0,72 0,71 0,703 0,68 0,67 0,65	0,77 0,75 0,73 0,71 0,70 0,69 0,68 0,66 0,64 0,63	0,77 0,75 0,73 0,72 0,70 0,69 0,68 0,67 0,66 0,65	0,75 0,72 0,69 0,65 0,63 0,61 0,60 0,58 0,56 0,55	0,80 0,78 0,75 0,72 0,70 0,68 0,67 0,65 0,63 0,62	0,76 0,74 0,71 0,69 0,68 0,67 0,65 0,63 0,62 0,60	0,76 0,74 0,71 0,69 0,68 0,67 0,66 0,65 0,64 0,63

Так как в нашем случае стоит обратная задача, то вычисленный выше топливный объём требуется делить на один из коэффициентов, который соответствует настоящим условиям.

Допустим, взять колотые дрова длиной 0,5 м. Для хвойных пород необходимо брать показатель 0,73. В конце вычисляем реальный расход твёрдого топлива из сухой сосны за месяц для жилища площадью 100 м²:

2,22 м³ / 0,73 = 3,04 м³

https://youtube.com/watch?v=lmSAbJsWmpQ

Особенности и достоинства котлов Buderus

Они производятся немецкой фирмой Buderus, что уже говорит о гарантии качества. Достоинствами твердотопливных котлов, изготовленных этой компанией, являются:

возможность создания автономной системы отопления и независимость от централизованной поставки горячей воды;
широкий выбор котлов позволяет подобрать модель нужной мощности (от 12 кВт до 45 кВт) в зависимости от площади отапливаемого помещения;
небольшие габаритные размеры: 1045 х 980 х 770 мм (максимальный, модель S111-45 D). Этот критерий позволяет устанавливать оборудование в котельных с малой площадью;
длительные сроки гарантийного обслуживания, что подтверждает уверенность производителя в качестве своей продукции (гарантия предоставляется на 24 месяца с начала эксплуатации прибора).

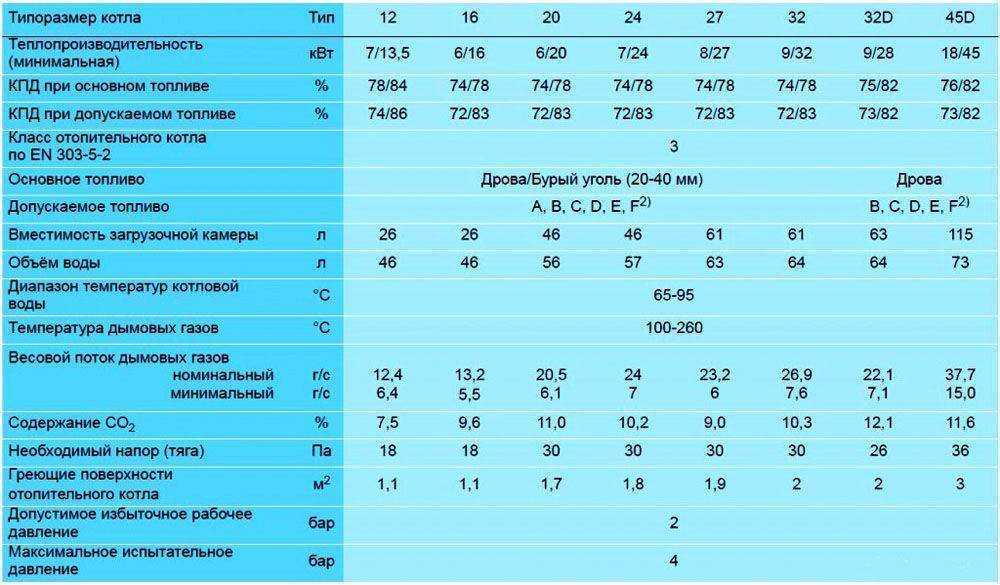

Твердотопливные котлы серии Buderus Logano S111-2 укомплектованы стальным теплообменником. Отопительные агрегаты являются напольными и работают на дровах, а максимальная длина загружаемого полена составляет 53 см. Вместо дерева топливом может служить уголь или кокс. Закладывать его необходимо сверху, подняв крышку.

Оборудование снабжено терморегулятором с температурной шкалой. Он соединен с заслонкой, которая регулирует количество воздуха, подаваемого в котел. С его помощью задается нужная температура теплоносителя и ограничивается ее максимальное значение, при достижении которого и срабатывает заслонка.

При таком режиме котла экономится топливо и одной полной закладки достаточно для 7 часовой работы.

Контролировать температуру и давление в системе поможет термоманометр, расположенный на лицевой стороне агрегата. Котлы Buderus работают в системах отопления с естественной циркуляцией воды, а также в системах с использованием насоса (с принудительной циркуляцией).

Такое оборудование можно устанавливать рядом с электрическими (газовыми) или аналогами на солярке. Их допускается использовать для ранее существующих систем отопления.

Котлы на твердом топливе Buderus

Котёл на солярке

Неплохое оборудование, выручало длительное время. И всё бы хорошо, если бы не выросшая в последнее время цена солярки. Из недостатков дизельного котла отмечу четыре основных.

Первое — очень дорого выходит и к тому же цена солярки постоянно растёт. Одно дело, когда отапливается только дом, другое, когда система отопления заведена ещё и в теплицу. Для меня это разорительно.
Второе — качество солярки. Контролировать это не в моих силах — всё зависит от того, что привозят на заправки. Бывает хорошая, но попадается и такая, что плохо горит и котёл потом приходится чистить.
Третье — энергозависимость. Свет отключают нечасто, но бывают аварии на линии, особенно зимой. А гонять генератор сутками вместе с прожорливым котлом как-то не хочется.
Последнее — запах дизеля. Пахнет как от тепловоза, особенно когда топливо некачественное или с примесями. И если шум от этого котла из котельной не доходит, то запах порой в доме стоит.

В общем, дизель стал для меня слишком затратным даже в старом доме (88 м2), а уж в новом, да ещё и с теплицей — мне бы только на него и пришлось работать. И пусть это будет совершенный и экономичный котёл — всё равно это очень дорого. К слову, отопление у меня работает 8–9 месяцев в году. И ради экономии в последние годы приходится время от времени запускать старый дровяной котёл.

Недостатки комбинированных котлов

«Лишний» расход энергоресурсов

Этот недостаток выходит на первое место в комбинированных котлах, в которых основным или вспомогательным видом топлива является электроэнергия. Каждый нагревающая установка, использующая для подогрева теплоносителя жидкое, твердое или газообразное топливо должна быть подсоединена к дымоходу. Если конструкция вашего универсального отопительного котла позволяет использовать твердое топливо электричество, то в этом случае неизбежен повышенный расход электроэнергии. Это связано с тем, что часть тепла от нагреваемой ТЭНом воды в теплообменнике будет улетучиваться через дымоход.

Понижение КПД

Отопительные установки, использующие твердое топливо в качестве основного, обладают самым низким КПД, что связано с низкой теплоемкостью этого вида энергоресурсов. В зависимости от используемого топлива, конструкции дымохода и самого отопительного агрегата, наличия или отсутствия автоматического управления, климатических факторов и ряда других параметров будет повышаться или понижаться КПД котла. Но даже в самых оптимальных условиях, коэффициент полезного действия такого аппарата редко превысит 80%. Низкая стоимость твердого топлива и возможность использования котла в качестве утилизационной установки нивелирует этот минус.

Запуская же ТЭН для подогрева теплоносителя в комбинированном котле, вы заранее «соглашаетесь» на еще большее снижение КПД отопительной установки (хотя у электрокотлов этот показатель один из самых высоких). Это связано с уменьшенным размером резервуара, используемого для подогрева теплоносителя, в который невозможно встроить много нагревательных элементов. Помимо этого, использование электроэнергии в качестве вспомогательного энергоносителя обуславливает включение в конструкцию установки для автономного отопления помещений ТЭНов пониженной мощности. Эта особенность котлов, использующих дрова электричество в качестве топлива, наиболее характерна для моделей повышенной мощности.

Отсутствие автоматического управления

Устройства для автономного обогрева помещений, использующие в качестве основного источника тепла твердое топливо обладают высоким показателем инерционности. Говоря простыми словами, загружая в универсальную отопительную установку уголь, дрова, брикеты или иное твердое топливо, в вашем доме будет или очень жарко, или прохладно. Это не позволяет точно отрегулировать термостаты, контролирующие температуру воздуха в помещениях. Поэтому компании-производители «экономят» на системах автоматического управления комбинированных котлов, используя более простые системы автоматического управления.

Низкие параметры контроля автоматики для управления универсальными котлами еще больше снижают КПД комбинированных аппаратов, использующих в качестве топлива твердое топливо, как основное.

Если же в комбинированном котле установлена система автоматического контроля достаточно высокого уровня, то вы оказываетесь «привязанными» либо к сертифицированному сервисному центру, имеющему лицензию на выполнение ремонтных работ от производителя, либо к сервисным центрам, способным отремонтировать подобные системы автоконтроля, услуги которых так же недешевы.

Высокая конечная стоимость

Независимо от количества и видов используемых комбинированных котлов для отопления дома дополнительных энергоресурсов, его стоимость будет ниже, чем покупать каждый вид котла по отдельности. Но совокупное эксплуатационные затраты всегда будут больше.

Оборудование топочной

Использование комбинированных отопительных котлов может потребовать оборудование специальной комнаты, что может быть критично для домов относительно малой площади. Это связано как с необходимостью обеспечения безопасности вашего дома и семьи, так и обеспечением должного запаса топлива, к примеру, если для работы установки отапливающей частный дом необходимы уголь электричество.

Что же делать, отказаться от попытки сэкономить и мириться с дополнительными расходами или уменьшением комфортности собственного жилья? Нет, вы можете установить два котла, каждый из которых будет использовать один из имеющихся в вашем распоряжении энергоресурсов. Это будет целесообразнее и именно такое решение в перспективе позволит сэкономить ваши деньги.

Виды котлов Сибирь

Стальной отопительный котел Сибирь КВО 10 кВт На предприятии НМК производят твердотопливные агрегаты КВО и Гефест. Каждая серия включает комплект моделей, имеющих свои особенности, отличия, преимущества и недостатки.

Сибирь КВО

Стальные приборы серии КВО созданы для владельцев загородных домов и дач, которые ищут бюджетные агрегаты бытового типа. В список приборов серии входит пять видов, маркированных номерами 10, 12, 15, 20 и 25 по количеству кВт мощности. Все они изготавливаются из жаропрочной стали, часть дополнена элементами из чугуна. Каждый котел дополнен специальными деталями:

водотрубная решетка колосникового типа;
поперечные балки с тепловым носителем;
крышка, объединенная с варочной поверхностью;
дополнительный ТЭН на 3 кВт, устанавливаемый отдельно.

Патрубки для дымовых газов, подающих и обратных линий в моделях этой серии могут располагаться на правой либо левой стене для более удобного монтажа. Принцип работы таких котлов не отличается от стандартных приборов горения, они работают на дровах или угле, нагревающих теплоноситель внутри теплообменника.

Сибирь Гефест

Котел твердотопливный Сибирь Гефест КВО 15 ТЭ Приборы серии Гефест выпускают с 2014 года, они относятся к новинкам в сфере отопительного оборудования. Потребители могут приобрести агрегат одного из трех типов мощностью на 15, 20 или 30 кВт. Топка каждого котла окружена водяной рубашкой, колосниковая решетка дополнена глубоким зольником, вмещающим большое количество отходов. У котлов этого типа есть свои особенности:

возможность поставить ТЭН мощностью 4 кВт в качестве дополнительного источника для нагрева;
наличие патрубков подачи и обратного типа для более удобной обвязки и монтажных работ;
возможность поставить регулятор для тяги механического типа;
резервуары для воды в колосниках с целью повышения эффективности работы.

Двухконтурные и одноконтурные котлы серии функционируют аналогично стандартным водонагревательным приборам. Это хороший вариант в плане соотношения стоимости и качества, подходящий тем, кто придерживается рамок бюджета при создании системы отопления в помещении.

Наиболее популярные модели котлов Будерус

Рассмотрим наиболее известные и широко распространенные модели и отметим их характеристики.

Logano S131

Данная модель представляет собой твердотопливный котел, который хорошо справляется с обогревом небольших по размеру частных домов. Сегодня эта модель выпускается в одной вариации, входная мощность которой составляет 15 кВт. В некоторой степени агрегат выступает как котел длительного горения. Благодаря конструкционным особенностям и специальным настройкам можно включать режим медленного горения и постепенного тления топлива. Ключевое достоинство такого устройства заключается в повышенной надежности. Камера сгорания с широкой дверцей имеет объем 38 л. Если загрузить ее полностью, топливо будет гореть более двух часов. Однако есть и минусы у модели, например, для очистки колосника сначала нужно прибегнуть к его демонтажу.

Котел Buderus Logano S131-15H RU

Logano S171 W

Этот образец является полноценным пиролизным котлом, который выполняется из жаропрочной стали. Модель была создана на основе предшествующих, но она имеет много новых функций, благодаря которым эффективность работы отопительного агрегата возросла. Из-за того, что такой материал, как сталь, не может обеспечить надежную защиту и сохранение тепловой энергии, производитель позаботился об этом и использует шамотный кирпич, который характеризуется высокой теплоемкостью и хорошей устойчивостью к прогоранию. Характеристики, заявленные в инструкции, свидетельствуют о том, что при соблюдении всех правил монтажа, КПД устройства может достигать 90 %.

Котел Будерус Logano S171 W

Logano S 171 W выпускается в нескольких вариациях, которые разнятся между собой объемом загрузочной камеры и показателями мощности:

110 л — 20 кВт;
110 л — 30 кВт;
133 л — 40 кВт;
133 л — 50 кВт.

Теплоносители во всех агрегатах обычно функционируют при температурном режиме в диапазоне от 70°С до 85°С. Время беспрерывной работы на одной загрузке может составлять 3-8 часов.

Твердотопливные котлы длительного горения Buderus Logano G221

Такие котлы очень популярны сегодня, снабжены теплообменником длительного горения, выполненным из чугуна. Конструкция — очень надежная и простая. Чаще всего их монтируют в частных домах и производственных помещениях, площадью до 400 м².

Котел на твердом топливе Buderus Logano G221-20

В камеру можно загружать не только уголь и дрова, но и кокс. Рабочая температура жидкости в теплообменниках не опускается ниже 90°С. КПД составляет примерно 80 %.

Данная модель представлена целой линейкой с агрегатами разных мощностей: 20, 25, 32, 40 кВт.

Со слов производителя. описываемый прибор — универсальный высокоэффективный котел, который совместно может работать с другими приборами, работающими на дизельном топливе или газу.

О комбинированных дизельных котлах можно прочитать в этой записи

Одним из главных плюсов модели является наличие усовершенствованного блока автоматической подачи топлива в камеру горения.

Logano S181 E

Logano S181 E от «Будерус» – твердотопливные пеллетные котлы длительного горения. Их конструкция оснащена специальным запасным бункером, благодаря чему обеспечивается автоматическая подача таких видов топлива, как пеллеты и уголь.

После разовой загрузки оборудование может бесперебойно работать на протяжении примерно пятидесяти часов, в течение этого времени к нему можно не подходить, постоянно проверяя наличие топлива и исправность. При возникновении каких-либо нарушений либо поломок автоматика мгновенно сообщит пользователя. Компания представила на рынке отопительных устройств модель Logano S181 E в трех вариантах исполнения с разными показателями мощности: от 15 до 25 кВт.

Стальной автоматический котёл Buderus Logano S181 E

Помимо вышеописанных моделей широкой популярностью пользуются твердотопливные котлы Buderus Logano S111 2 и Buderus Logano G221 20, т.к. данные агрегаты хорошо себя зарекомендовали на рынке.

Особенности котлов Сибирь

Котел Сибирь-Гефест Завод НМК функционирует с 1995 года и базируется на территории Новосибирска. Котел отопительный Сибирь представлен в двух вариантах: Гефест и КВО. Все газовые приборы серий являются стандартными классическими агрегатами и имеют простую конструкцию. Она включает сам котел и прилагаемую к нему водяную рубашку. За счет минимального количества деталей и компактных размеров располагать приборы можно в любых частях дома.

При детальном рассмотрении стоит обратить внимание на колосниковую решетку, поперечные балки и крышку. Все сибирские котлы создаются по универсальной технологии и состоят почти из одних и тех же элементов

Решетка предназначена увеличения площади теплового объема и достижения максимального эффекта. Балки располагают на пути перемещения дымовых газов с целью направления тепла в систему отопления. Крышки дополняются отверстиями для угля и имеют стандартную форму.

О польской компании SAS

Компания SAS начала активную деятельность еще в 1980 г. Благодаря большим капитальным вложениям произошло бурное развитие производства. Главным образом материальные средства были направлены на наем квалифицированных специалистов, автоматизацию сборки, усовершенствование внутреннего устройства оборудования.

Сборка выполняется с помощью собственных мощностей производителя, на заводах компании. На сегодняшний день сборка выполняется в Бузко-Здруй (Польша). С 2010 года экономичные польские отопительные котлы на твердом топливе SAS стали доступными для потребителей Восточной Европы и РФ.

Виды твердотопливных котлов

По материалу теплообменника котлы на твердом топливе бывают:

стальные;
чугунные.

Чугунные более долговечные, но они очень тяжелые и очень неудобны в обслуживании.

Технологически не возможен выпуск многоканальных чугунных теплообменников, так как чугунные детали могут изготовляться только методом литья. Так же невозможно приварить отдельный элемент теплообменника к чугунной секции. Чугунные теплообменники имеют меньшую площадь теплообмена, а значит и меньший КПД.

Стальной котел на твердом топливе имеет меньший запас прочности. Это обусловлено тепловым расширением стали.

В процессе многолетней работы такого котла такой процесс разрушает структуру теплообменника. Но, как правило, качественные стальные котлы на твердом топливе могут работать не менее 15 лет.

Далее котлы отопления делятся по типу загрузки топлива:

с ручной загрузкой топлива;
с автоматической подачей.

Котел с автоматической подачей топлива работает на специальных гранулах, особенностью которых является низкий процент золы, влаги и их сыпучесть.

Последняя особенность позволяет им легко попадать с бункера в горелку котла отопления с помощью специального винтового привода. Полного бункера хватает на 3 – 5 дней беспрерывной работы.

Существуют системы для накапливания гранул в отдельных специально оборудованных больших помещениях.

Туда наполняется топливо в таком количестве, чтобы хватило на целый отопительный сезон. С этого склада организуется подача с помощью шнекового или пневматического привода прямо в котел отопления.

Такое оборудование также имеет функцию автоматической чистки теплообменника и управления всеми процессами с помощью мобильного телефона. Это дает возможность работать системе отопления целый сезон без человеческого вмешательства.

В основном люди могут позволить себе купить твердотопливный котел небольших габаритов с маленькой камерой для загрузки топлива. Они горят на одной загрузке не более 6 часов. Это и есть их недостаток.

Так как мы не можем отлучится с котельной на очень продолжительное время. Их плюс – это сравнительно небольшая цена и маленькие габаритные размеры.

Есть еще один вид котлов на дровах и угле – это котлы – плиты.

Они подходят не только для отопления помещений, но и для готовки пищи. Принцип их работы такой же как и в простых котлах. Они имеют водяной объем, который передает тепло в систему отопления.

Но их особенность, это наличие варочной поверхности на которой и осуществляется готовка пищи. Как правило они могут гореть не боле 4 – 6 часов и имеют небольшую стоимость и небольшие габариты.

Кроме это отметим 4 основные конструкции котлов для дома:

Пеллетные твердотопливные котлы.
Зачастую имеют конструкцию котлов длительного горения, но в нижней дверце расположена специальная пеллетная горелка, на которую, в автоматическом режиме, подаются пеллеты из бункера.
Запаса такого бункера хватает на 2-5 дней. Иногда комплектуются аварийной чугунной решеткой, на которой можно сжигать обычное твердое топливо — дрова или уголь.

Также котлы могут быть одноконтурными и двухконтурные.

Одноконтурный котел – это устройство, которое предназначено лишь для отопления помещения. То есть, для подогрева воды в данном случае вам необходимо будет предусмотреть что-нибудь другое. Конструкция такого устройства состоит из теплоносителя и спирали. Теплоносителем может выступать вода или специальный антифриз.

Твердотопливные двухконтурные котлы отопления в свою очередь имеют две функции, применяясь для отапливания помещения и нагрева воды. Такие устройства имеют в своем составе две спирали. Нагреваясь в котле, вода проходит по трубам по всему помещению, возвращается в котел и оттуда попадает в водопровод.

Котел стал расходовать много газа, хотя раньше этого не делал

В таких ситуациях рекомендуется вызвать сервисную группу, которая обследует ваш котел и выяснит причины неполадок.

Однако, существуют распространенные случаи неполадок. Например, была у нас такая ситуация:

Мощность котла 20кВт, отапливаемая площадь 110 м². Ночью температура окружающей среды понижается до -12±13°, котел работает постоянно, но находящимся в помещении людям холодно. В телефонном режиме выяснить, почему так происходит иногда сложно, поэтому выехавшая на место сервисная команда обнаружила настоящую причину неполадки.

Половина батарей в доме оказалась завоздушенной, хотя домовладелец воздух стравливал. Оказалось, что воздух попадал в систему из котла, потому что не до конца был закрыт воздухосбросник. Как раз тот случай, когда в проблеме большого расхода газа виновато завоздушивание. Рабочие батареи нагревались, быстро отдавали тепло и котел работал безостановочно, потому обратка возвращалась холодной.

Второй распространенный случай связан с тем, что теплообменник в вашем газовом котле покрылся накипью. Накипь – своего рода теплоизолятор.

Теплообменник газового котла

Есть открытое пламя, теплообменник и вода, которая циркулирует через теплообменник. Теплообменник выступает посредником между открытым пламенем и водой. Он имеет свое сопротивление, но у всех теплообменников хорошая теплопередача. Когда возникает слой накипи, он ухудшает теплообменные свойства (теплоотдачу) теплообменника. Пламя горит, как и прежде, а нагрев воды происходит хуже. Отсюда и увеличивается расход газа.

Если проблема в этом, то достаточно только прочистить теплообменник. В противном случае теплообменник сгорит. Перегрев возникнет от того, что снизу он греется огнем, а сверху не охлаждается водой, т.е. не происходит остывания. В результате перегрева он даст течь. В этой проблеме сможет разобраться только специалист, так что всегда вызывайте сервисного работника.

Итак, вы узнали, почему у вашего газового котла начался большой расход. В некоторых случаях домовладелец может самостоятельно разобраться с проблемами или решить их в телефонном режиме с сотрудниками сервисного центра. Но некоторые ситуации требуют вмешательства специалистов, которые не только найдут причину большого расхода газа, но и профессионально ее устранят.
