Монтаж отопления в частном доме с газовыми баллонами

Место хранения

Можно ли отапливать дом газом из баллонов, хранящихся на улице? При хранении баллонов на открытом воздухе зимой резко снижается эффективность отопления. При сильных морозах газ престает испаряться и даже при полной емкости отопление становится невозможным.

Как же обогреть газовый баллон? Один или два сосуда можно хранить в отапливаемом вентилируемом ящике. Если же отапливать нужно не однокомнатный домик, а дом постоянного проживания, то лучше оборудовать специальное место для хранения рабочих и запасных емкостей. Это помещение должно быть:

отдельным;
отапливаемым;
оборудованным приточной и вытяжной вентиляцией;
выполнено из негорючих материалов (включая двери и окна);
запираться от детей и посторонних лиц;
снабжено газоанализатором со звуковой и световой сигнализацией.

Освещение, проводку и электроарматуру следует выбрать в искрозащищенном исполнении.

Вход в помещение с улицы должен быть оборудован пандусом или находиться на одном уровне с землей для беспрепятственного перемещения полных и пустых газовых баллонов.

Комплектация котла

Устройство котла, работающего на сжиженном газе, мало отличается от такого же для магистрального газа. Главных отличий два:

Специальные форсунки. Для сжиженного газа потребуются форсунки другого сечения

Модель можно посмотреть в руководстве пользователя котла или на сайте производителя и приобрести у авторизованного дилера. Важно! Недопустимо подбирать опытным путем, самостоятельно растачивать или другим способом изменять форсунки. Это приведет к потере гарантии на оборудование, а в худшем случае- к аварии.

Редукторы

Давление в баллоне со сжиженным газом намного выше, чем в газораспределительной сети. Поэтому на коллектор (так называемую «гребенку») устанавливают редуктор, понижающий давление до рабочих значений. Редуктор снабжен двумя манометрами, показывающими давление на входе и на выходе. Бытовые модели редукторов настроены на точное значение выходного давления. Использовать профессиональные редукторы, позволяющие изменять выходное давление, не рекомендуется.

Соблюдение правил пожарной безопасности

Пропан, содержащийся в баллонах, пожароопасен. В случае утечки он заполняет помещение, образуя с воздухом взрывоопасную смесь. Кроме того, при нагреве сосуда до высоких температур и выходе из строя предохранительного клапана он может взорваться. Последствия будут сравнимы с попаданием снаряда среднего калибра.

В помещении категорически запрещается курить, пользоваться открытым огнем и переносными электроинструментами.

В нем также нельзя хранить легковоспламеняющиеся и горючие вещества.

Автономное газоснабжение СУГ

Остановив свой выбор на СУГ, следующим этапом становится вопрос о фактическом расположении газовых резервуаров и о газоснабжении теплогенерирующих установок.

Применяются два вида емкостей: газовые баллоны и газгольдеры.

Газовый баллон – стальной сварной баллон для сжиженных углеводородных газов (пропана) ГОСТ 15860-84 предназначен для транспортирования и хранения пропана различной емкостью 50, 25, 12 и 5 литров (рабочее давление – 1,6 МПа).

Монтаж газоснабжения с применением малых емкостей следует выполнять количеством баллонов не менее 3-х штук. Это позволяет увеличить поверхность испарения и снизить риск обмерзания баллонов

Важно применять регуляторы давления с требуемыми для данного котла и типа газа параметрами. Не допускается применение не предназначенных для СУГ регуляторов!

Газгольдеры различают по объему (от 0,25 до 100 м2). В отличие от баллонов они обеспечивают большую поверхность испарения и больший объем хранения СУГ и, как следствие, меньшее количество дозаправок

Газгольдер – резервуар, предназначенный для хранения, регазификации сжиженного углеводородного газа при газификации жилых домов, коммунально-бытовых и сельскохозяйственных объектов. Газгольдеры различают по объему (от 0,25 до 100 м2). В отличие от баллонов они обеспечивают большую поверхность испарения и больший объем хранения СУГ и, как следствие, меньшее количество дозаправок.

В любом случае, для получения безопасного использования СУГ потребуется проектирование газоснабжения дома. Сложный и трудоемкий процесс состоит не только в разработке оптимальной схемы газоснабжения дома, но также включает получение ряда разрешительных документов и регистрацию системы автономного газоснабжения. В ряде случаев СУГ применяется в качестве резервного топлива, но для перевода котла необходимо провести ряд операций.

Применение СУГ с котлами

При выборе теплогенератора следует обратить внимание на возможность его работы на СУГ. Не все производители котлов допускают перевод на другой вид топлива

Таблица 2

Рекомендации по выбору форсунок для перенастройки газовых котлов BAXI на сжиженный газ

Таблица 2. Рекомендации по выбору форсунок для перенастройки газовых котлов BAXI на сжиженный газ

Модель котла	Диаметр форсунок для метана	Диаметр форсунок для сжиж. газа	Кол-во	Код форсунок для сжиж. газа
MAIN Four 240 F	1,28	0,77	13	5680020
MAIN 24 Fi	1,28	0,74	13	5666390
MAIN Four 24	1,18	0,74	13	5666390
MAIN 24 i	1,18	0,74	13	5666390
ECO Four 240Fi/1.240Fi, ECO-3 Compact 240Fi/1.240Fi	1,28	0,77	13	5680020
ECO Four 240i/1.240i,ECO-3 Compact 240i/1.240i	1,18	0,77	13	5680020
ECO Four 1.140Fi/1.140i, ECO-3 Compact 1.140Fi/1.140i	1,18	0,77	10	5680020
LUNA-3 (Comfort) 240Fi/240i, ECO-3 240Fi/240i	1,18	0,74	15	601520
LUNA-3 310Fi, LUNA 310Fi, ECO-3 280Fi, ECO 280Fi	1,28	0,77	15	608450
Nuvola-3 (Comfort)	1,18	0,69	18	5666910
Slim 1.150	2,6	1,5	2	3607110
Slim 1.230/2.230	3,15	1,75	2	3607120
Slim 1.300/2.300	3,5	2,05	2	3607130
Slim 1.400	4,1	2,4	2	3607140
Slim 1.490	4,5	2,65	2	3607150
Slim 1.620	5,2	2,95	2	3607160

Оборудование BAXI, работающее на природном газе, также может быть применено как теплогенератор на СУГ. Для перевода атмосферных котлов и водонагревателей BAXI на СУГ (в инструкции G31) мастеру-наладчику достаточно произвести три важных операции: 1. «Сообщить» плате, что теперь котел работает на G31 (СУГ) (изменить ряд параметров F, или перевести положение перемычки/тумблера GPL); 2. Заменить существующие форсунки на форсунки с меньшим проходным отверстием (приобретаются отдельно см. табл. 2); 3. Перенастроить газовый клапан (согласно параметров G31).

Для конденсационных котлов операция происходит без дополнительных затрат: 1. Заменить газовую диафрагму, расположенную на выходе газового клапана (входит в комплект); 2. Установить с помощью дисплея панели управления параметры Н; 3. При необходимости настроить газовый клапан.

Применение СУГ с конденсационными котлами снижает не только уровень выбросов в окружающую среду, но и значительно уменьшает потребление газа.

Таблица 3. Примерное потребление сжиженного газа для отопления жилого помещения

Расход газа в сутки	Отапливаемая площадь
литры	куб. м	кв. м
11,5	2,8	50
16,5	4,13	75
22,5	5,51	100
27,4	6,8	125
32,6	8,16	150
44,14	11,03	200
55,18	13,79	250
66,2	16,55	300

Виды котлов

Различают разные типы:

по способу установки;
по мощности;
по количеству контуров.

По способу установки существуют настенные и напольные котлы. Котлы небольшой мощности с одним контуром и минимальным набором дополнительного оборудования часто размещаются на стене в кухне. Более мощные котлы требуют отдельного помещения (котельной), дополняются различным оборудованием.

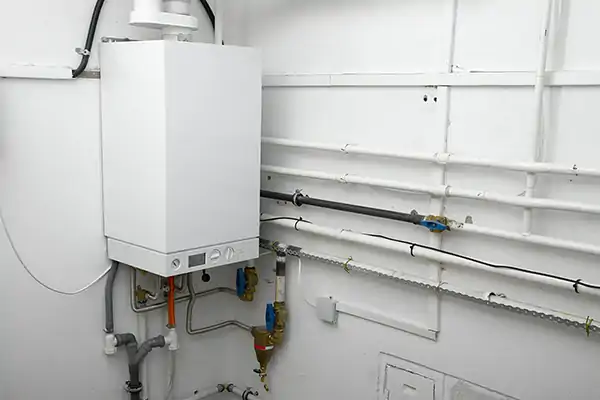

Фото 1. Настенный одноконтурный газовый котел, установленный в небольшом полуподвальном помещении на кафельной плитке.

Мощность

Каждый котёл имеет определённую мощность. При использовании в основном для отопления применяют базовую формулу расчёта: 1 кВт мощности на 10 кв. м. хорошо утеплённого дома. Для коттеджа площадью 200 кв. м. требуется мощность котла 10 кВт. Дополнительно рекомендуют прибавить около 15% для пиковых нагрузок. Запланированное горячее водоснабжение посредством того же котла потребует дополнительной мощности.

Эксперт-проектировщик рассчитает необходимые параметры оборудования, учитывая материал стен, количество этажей и окон, климатические характеристики территории и другие аспекты.

Количество контуров

Существуют:

одноконтурные;
двухконтурные котлы.

Одноконтурные зачастую дороже и мощнее, но без дополнительного оборудования предназначены только для отопления. При желании иметь горячее водоснабжение докупают бойлер. Одноконтурный котёл достаточной мощности справится с отоплением большого дома и подогревом значительного объёма воды.

Фото 2. Одноконтурный газовый отопительный котел, установленный на стене. Подходит для большого частного дома.

Двухконтурные котлы бывают меньшими по мощности, более дешёвыми и универсальными: один их контур работает над отоплением дома, второй — для нагрева воды.

В них встроен теплообменник, а подогрев воды происходит либо с помощью включённого в котёл бойлера, либо проточным образом. 15–20 литров в минуту — максимальный объем нагрева для подобных котлов. Они более уместны для небольших домов, где проживает мало человек.

Справка! Модели таких котлов летом можно использовать только для нагрева воды с отключением отопительного контура.

Как подключить газовый котел к баллону с пропаном

Установить газовый котёл для автономного отопления с использованием баллонного газа намного проще, чем при использовании магистрального топлива. Существует несколько правил, относительно пожарной безопасности, перенастройки оборудования и расчета мощности, требующих неукоснительного соблюдения.

Не рекомендуется самовольная установка. Лучше пригласить специалиста. При условии грамотного подключения и квалифицированного переоборудования котла, работы по монтажу займут всего несколько часов.

Можно ли установить баллоны с газом в котельной

Нормы и правила установки баллона регулируются требованиями ПБ. В частности, там указывается, что емкости со сжиженным газом не могут находиться в одном помещении с отопительными приборами.

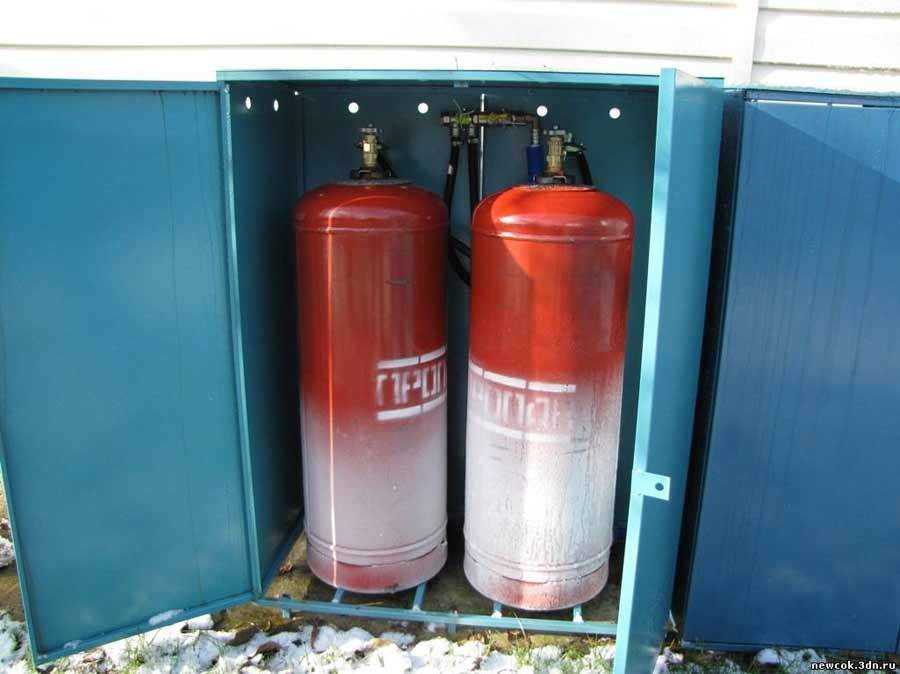

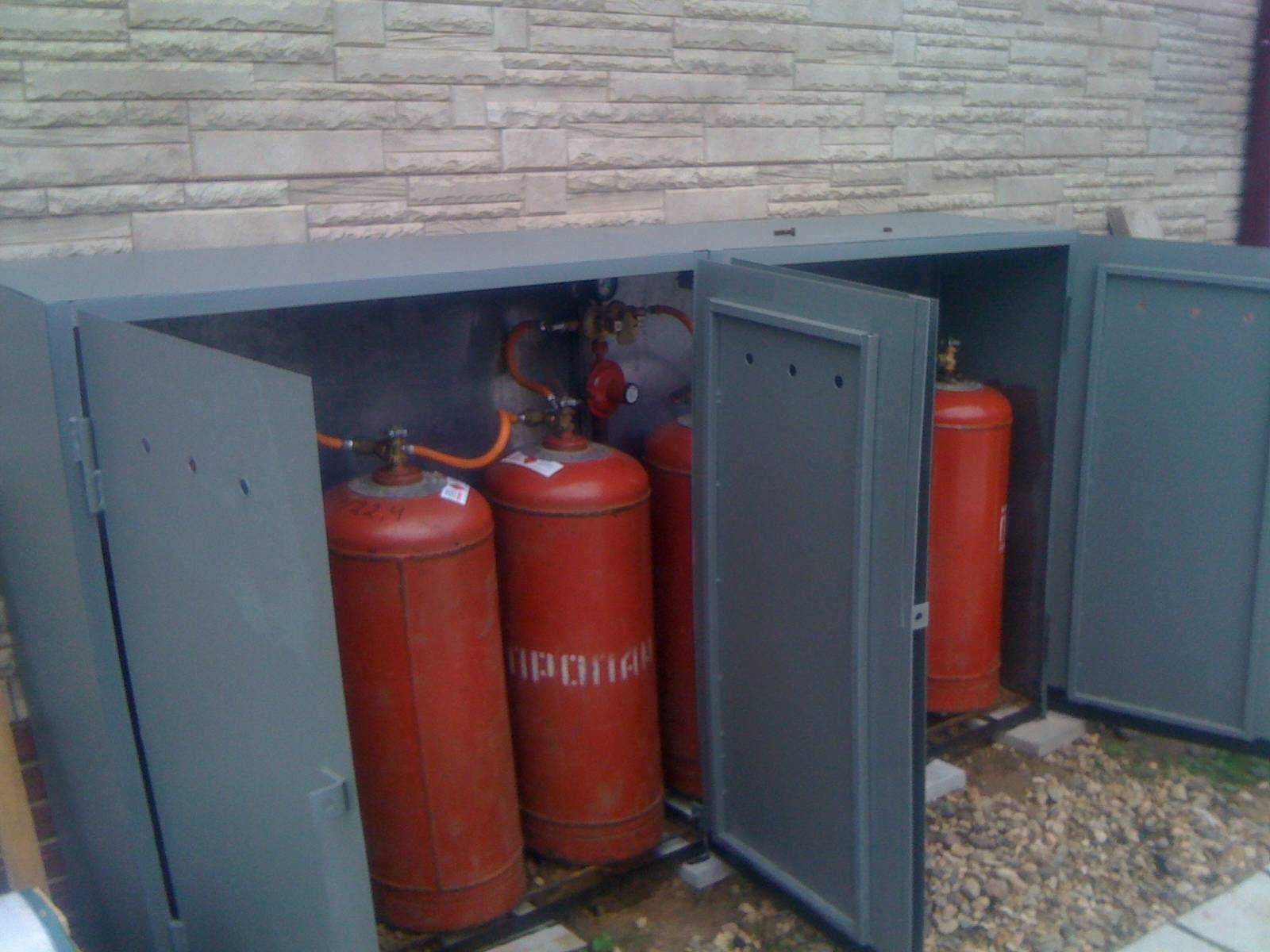

Баллоны следует вывести в смежное помещение или на улицу, установив в специальный шкаф.
Хранить пустые газовые баллоны надо вне здания. Оптимально, если емкости будут сразу же дозаправляться.
Если замерзают баллоны, установленные в шкаф на улице, следует утеплить стенки хранилища с помощью негорючей теплоизоляции. Греть емкости или шкаф с помощью открытого огня категорически запрещается.
Газовый баллон можно установить от котла отопления на расстоянии как минимум 2 м.
Хранить баллоны с сжатым газом вблизи котельной запрещается. Складировать емкости можно только в специально оборудованном помещении, расположенном не ближе чем 10 метров, а также снабженным вентиляцией и не имеющем приямков, и подвального помещения. Это требование связано с тем, что пропан тяжелее воздуха и при утечке скапливается на уровне пола. При наличии приямков или подвала, концентрация газа станет критичной, что достаточно для взрыва.
Эксплуатация баллонов – не допускается полная выработка СУГ из емкости. Каждые 4 года требуется провести аттестацию герметичности баллонов и целостности их стенок.

Нужно ли перенастраивать котёл под пропан?

Обычный котел от газовых баллонов работает, только если соблюдены определенные условия и выполнено переоборудование. Перенастраивать оборудование не нужно, но потребуется установить дополнительные фитинги для стабилизации давления газа.

Не каждый котел в состоянии работать на СУГ

Следует обратить внимание на техническую документацию. Неотъемлемым требованием считается способность агрегата работать при пониженном давлении газа 3-4 мБар

Что требуется для переключения котла на газ из баллона

Для нормальной работы котла от СУГ потребуется соблюсти несколько важных условий:

Замена форсунок или горелки. Газобаллонное водогрейное оборудование, предназначенное для работы исключительно на СУГ, не выпускается. Некоторые производители делают универсальные агрегаты, снабженные электронным процессором.Для перехода с магистрального газа на баллоны, потребуется попросту поменять картридж. Но чаще, для переоборудования потребуется замена форсунок или всей горелки целиком.
Установка редуктора. Сжиженный газ закачивают в баллоны под давлением, что приводит к преобразованию из газообразного в жидкое состояние. Чтобы трансформировать его обратно, потребуется понизить давление. Для этой цели предназначен редуктор.
Газовый клапан – в некоторых моделях, подключение и работа бытового газового котла на баллонном газе возможна только при замене данного узла.

Обычный газовый редуктор для переоборудования не подходит. Газовый котел отопления может работать от обычного баллонного газа только при монтаже узла с расходом 1,8-2 м³/час.

Организация отопления от газовых баллонов

В системе газового отопления неотъемлемой его частью является использование газового котла или газовой колонки. Это оборудование работает либо на чистом сжиженном пропане, либо на его смеси с бутаном. Обработанный газ под высоким давлением принимает жидкую форму, после чего им заполняются специальные металлические баллоны.

Отопление в частном доме газовыми баллонами – один из наиболее распространенных методов организации временного источника тепла в ситуациях, когда в ближайшей перспективе планируется проведение центрального газопровода. В сочетании с электрическими конвекторами стоимость организации и эксплуатации системы значительно снижается.

Выбирая систему отопления с использованием сжиженного газа, нужно учитывать параметры площади дома и уровня теплоизоляции внешних стен. Отопление загородного дома от газового баллона эффективно и выгодно для объектов не более 150 м², сделанных на совесть – без щелей и дыр в кровле. Иначе расход газа будет слишком велик, как и общие затраты на него.

Это зависит не только от величины здания, но и от особенностей конструкции устанавливаемой системы.

Существует несколько наиболее распространенных видов баллонов, классифицируемых по своим характеристикам на основании ГОСТ 949-73. Самыми популярными — емкостью в 5, 10 и 50 литров.

Расход топлива для согревания площади в 100 м² на протяжении полугода, при использовании стандартного газового оборудования на 6 баллонов, потребует примерно 3,5 — 5 тонн. Использование дополнительных автоматических датчиков, регулирующих режим работы газового котла, позволяет увеличить КПД почти в два раза. С их помощью система будет переходить на экономный режим до достижения нужного уровня температуры воздуха в помещении. Либо в соответствии с заданными параметрами таймера.

Что нужно для подключения

Для организации автономной системы отопления потребуется приобрести несколько составляющих, к числу которых относятся:

газовый котел, оснащённый форсунками;
редуктор, отвечающий за преобразование и поддержание давления;
рампа, обеспечивающая соединение газовых баллонов и других элементов системы;
запорная арматура, необходимая для управления поступлением газа.

Помимо этого, для установки системы необходимо подготовить отдельное место. Оно должно соответствовать всем нормам и требованиям безопасности, предъявляемым при газовом отоплении от баллонного газа.

Схема подключения к котлу

Подключение газового котла к баллонному газу осуществляется при помощи редукторов, отвечающих за регулирование давления топлива. Допускается использование как одного общего редуктора, так и отдельных устройств для каждого из емкостей. Второй вариант более безопасен, но обойдется чуть дороже.

Норма расхода топлива за один час при использовании редуктора должна составлять около двух м³. При этом подключение сразу нескольких баллонов одновременно обеспечивает возможность снижения периодичности заправки. Для соединения нужна рампа. Это специальный коллектор, позволяющий эффективно распределить содержимое топливо по основным и резервным емкостям.

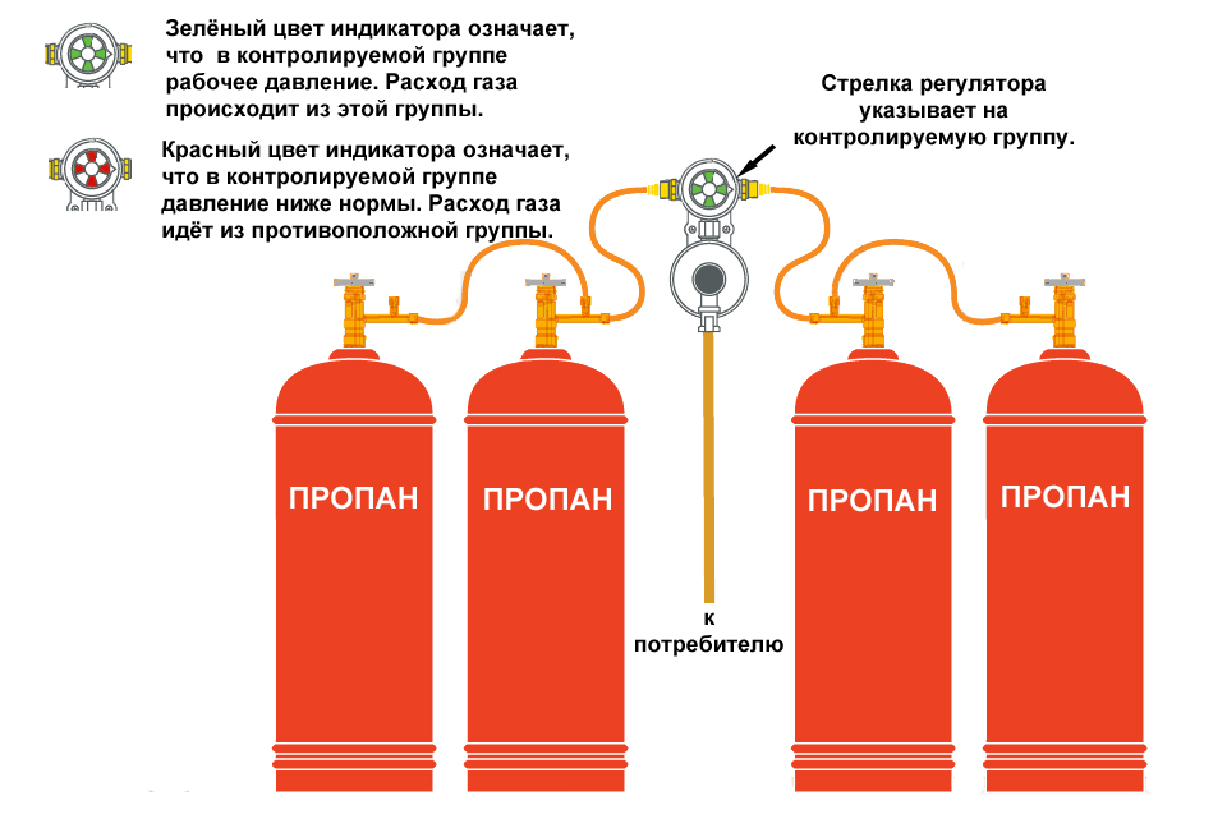

При запуске системы, сначала в расход пойдет запас из основной группы. Когда топливо в ней подойдет к концу – рампа, уведомив владельца с помощью особого сигнала, автоматически переключится на резервную. Когда заправка газом баллона на 50 литров будет завершена и они вновь будут подключены к рампе – система вновь перейдет на основную группу.

Толщина профиля труб, используемых для организации системы автономного отопления с помощью газа, должна быть не меньше 2 мм. Стеновые скважины в обязательном порядке должны заполняться монтажной пеной. А участки трубы, проходящие сквозь них – закрываться дополнительным чехлом. Соединение котла с трубами осуществляется через гибкую подводку, а коммутация с редуктором – через резиновый шланг.

Расход газа с баллонов

Однако не стоит забывать, что в подобном режиме система функционирует только на стадии разогрева. В остальное время, при правильных настройках, потребление топлива снижается в 3 — 4 раза, и составляет не более 10 — 11 кг в сутки для поддержания температуры на уровне + 22ºС.

Принципы заправки баллонов

Основным фактором, который необходимо учитывать при заправке стандартных баллонов, является расширяемость газа при нагревании. Из-за этого допускается заполнение стандартного 50-литрового баллона только на 80% от общего объема, предупреждающее взрыв конструкции в случае незапланированного значительного повышения температуры. Это же касается и выработки топлива – общий уровень опустошения не должен превышать 90%.

Способ подключения баллонов с газом к котлу отопления

Снижение давления газа происходит с помощью редуктора

Подключение емкостей осуществляется с помощью специального редуктора, преобразующего газ из стандартной формы в газообразную. В процессе подключения плиты либо печки можно применять единственный редуктор для всех емкостей либо отдельный редуктор для каждого. Первый вариант будет менее дорогостоящим. К одному котлу подключают сразу несколько емкостей для увеличения времени между заправками, с этой целью используют рампу.

Толщина стенок газопроводных труб не может быть меньше 2 мм. В участках прохождения сквозь стенки трубы запенивают после помещения в отдельные футляры. Котел соединяют с газопроводом с помощью гибкой подводки. Для редуктора можно использовать рукав из резиновой ткани либо дюритовый шланг.

Преимущества отопления метаном

Системы отопления с использованием метана эффективны. Современные печи, Оснащенные теплообменниками утилизации теплоты отходящих газов, могут преобразовывать почти всю потенциальную энергию метана в полезное тепло.
Высокоэффективные газовые печи могут иметь вентиляционный выход наружу непосредственно в стене дома. Это исключает необходимость в дымовой трубе на крыше. Когда высокоэффективная газовая печь установлена на месте, где находилась система отопления соляркой или газовая печь старой модели, ставшая ненужной дымовая труба может быть использована для дополнительного источника отопления, такого как печь на дровах, угле или кукурузном зерне (конечно, если эта труба не применяется для какой-либо другой отопительной системы или оборудования).
Природный газ легкодоступен в большинстве городов. Его непрерывная подача осуществляется через сеть подземных коммуникаций. Нет необходимости заботиться о состоянии домашнего топливного бака.
Газовые печи (также как газовые плиты, газовые камины и газовые водонагреватели) горят чисто. Они загрязняют воздух в относительно небольшой степени и, по существу, не дымят.
Газовые печи с принудительной подачей воздуха имеют различные конструкции: с восходящим, нисходящим и горизонтальным (боковым) потоком. Это позволяет устанавливать их на фундаментах стационарных домов, в модульных и мобильных домах, на чердаках и в туннелях соответственно.

Что следует знать перед началом установки газового балона на даче

Одним из основных элементов в системе газового отопления является редуктор. Нужен он по той причине, что степень давления в баллонах часто величина нестабильная, она может зависеть от объема остатка топлива, каким составом обладает смесь или удаленности от потребителя. В этой связи нужно устройство, которое сможет выдавать постоянный уровень давления, в не зависимости от факторов, мешающих этому.

Выбрать редуктор можно по параметрам, которые указывают на его корпусе:

Производительность. Чтобы рассчитать какой производительностью редуктор приобретать, нужно оттолкнуться от расхода топлива в единицу времени. Соотношение должно быть таким, чтобы этот параметр редуктора был больше или равен приемистости котла. Редукторы с минимальными параметрами производительности не могут быть установлены в дом для отопления.
Уровень рабочего давления. Существуют модели редукторов, которые позволяют регулировать степень давления в диапазоне 20-60 мбар

В случае приобретения иного вида устройства, нужно обратить внимание на то, чтобы показатели приборов отопления и редуктора были равны. Стандартные модели предполагают рабочее давление от 30 до 50 мБар

В случае необходимости подключить систему, используя гибкие шланги, нужен редуктор, оснащенный штуцером «елочкой». При установке жестких труб необходимо приобретать устройство, имеющее резьбовые выходы.

Особенности газобаллонного отопления

Для монтажа надёжной и безопасной системы отопления на сжиженном газе необходимо разобраться в её особенностях, которые обусловлены свойствами этого топлива.

Баллоны заправляются смесью из пропана и бутана. Эта смесь, при высоком давлении, находится в жидком состоянии, что необходимо для её транспортировки. Также емоксти могут быть заправлены разными видами топлива – в зависимости от сезона:

технический бутан (БТ);
летняя техническая смесь из пропана и бутана (СПБТЛ);
зимняя техническая смесь из пропана и бутана (СПБТЗ).

Особого внимания газобаллонное отопление требует в зимний период.

ElenaO: – Мы решили отапливать дом площадью 120 кв.м. с помощью газового котла, работающего на сжиженном газе. Газовые баллоны стоят на улице в металлических шкафах. Для плиты стоит один, а на газовый котёл сделана связка из 5 баллонов, но пока подключено только 2. При понижении температуры до -2°C возникла проблема – газ не поступает, и котёл, соответственно, не работает. Думаю, газ замёрз.

Это происходит по следующей причине. Температура кипения бутана – около 0°C. Температура кипения пропана -40°C. При уличной температуре -10°C пропан-бутановая смесь в баллоне кипит, выдавая газообразную фракцию, необходимую для работы котла. Пропан испарится в первую очередь, и лишь затем очередь дойдёт до бутана. Во время этого процесса поглощается тепло. Баллон начинает замерзать. В результате газ, оставшийся в баллоне (бутан), тоже остывает. Это приводит к уменьшению степени его испаряемости. Соответственно, падает давление, необходимое для работы котла.

Выход один – не дать баллону замёрзнуть и согреть его до положительной температуры, необходимой для испарения бутана. Например, можно подогревать баллоны (только не открытыми электрокабелями!) по принципу тёплого водяного пола, разместив их в утеплённом газовом шкафу.

Обслуживание системы газового отопления

Монтировать и обслуживать отопительное оборудование на сжиженном газе разрешается только специалисту

Система отопления частного дома на сжиженном газе требует периодического контроля и технического обслуживания. Беда, если посреди зимы котел вдруг перестанет нормально функционировать! Причины неисправностей газовых котлов отопления для сжиженного газа

в основном бывают связаны с засорением горелки или фильтра очистки топлива. Все неисправности желательно обнаружить заблаговременно, а заняться их поиском должен опытный специалист.

Техник должен проверять состояние котла отопления на сжиженном газе 1-2 раза в год и с той же регулярностью проводить ТО. Перечень работ сводится к осмотру горелок и камеры сгорания, чистке от нагара и копоти, проверке автоматики, регулировке оборудования.

Видеоролик продемонстрирует, какой достойной альтернативой природному газу может стать сжиженный углеводородный газ (СУГ).

В заключение можно добавить, что многие пользователи агитируют за отопление сжиженным газом, отзывы их свидетельствуют об эффективности автономной системы. Даже несмотря на хлопоты, связанные с периодической заменой газовых баллонов.

Причины обогрева газом из баллонов

Главной причиной спроса на этот вид обогрева, является небольшая стоимость газа по сравнению с электрическими и другими системами. В то же время можно добиться эффективного отопления даже при небольшом его расходе, что позволяет существенно сэкономить на газовых баллонах.

Еще одним достоинством отопления сниженным газом является возможность подключения системы в любое время. В том числе, если до этого применялся другой вид котла. К примеру, если вначале отопление осуществлялось при помощи угля или дров, то установить газовый баллон можно в любой момент, без проведения каких-либо существенных изменений. В то время как подключение к газовой магистрали потребует проведения некоторых дополнительных работ.

Несмотря на наличие большого количества различных видов систем обогрева, отопление частного или загородного дома баллонным газом по-прежнему является популярным и спрос на него не снижается. Это связано с разумной стоимостью газа и возможностью установить систему обогрева в доме, который находится в любой местности. Особенно это удобно если альтернативные виды отопления по тем или иным причинам не могут быть установлены.

Выбор оборудования

Очень важно выбрать горелку, которая предназначена специально для отопления сжиженным газом. В своем выборе стоит остановиться на горелках с мощностью от 10 кВт до 20 кВт, в зависимости от площади обогрева

Необходимо подобрать и подходящий редуктор. Оптимальный вариант — это редуктор, расход которого в 1,802 куб. м. газа за 1 час.

Отопление от газовой магистрали.

Если отопление от газового энергоносителя будет подключено к горелке, предназначенной для работы от центральной газовой магистрали, то потребуется регулировать клапан для обеспечения пропорциональной подачи газа. Это связано с тем, что в магистрали давление газа значительно ниже, чем в баллонах, а отверстие клапана горелки значительно больше.

Способы разводки

Способы разводки отличаются у жидкостных и воздушных систем.

Жидкостные

Основных схем по вариантам перемещения воды две:

с естественной циркуляцией жидкого теплоносителя;
с его принудительной циркуляцией.

Первый вариант используют для одноэтажных домов с контуром не больше тридцати метров. Если протяжённость труб больше, требуется насос для циркуляции.

А также имеется несколько различных схем разводки труб:

в одну и две трубы;
горизонтальная и вертикальная.

Двухтрубное отопление позволяет выключать в доме часть батарей. Горизонтальная схема даёт возможность выключить отопление на целом этаже.

Фото 3. Схема разводки жидкостной системы с естественной циркуляцией, которая применяется обычно в небольших частных домах.

Воздушные

По способам циркуляции воздушных масс, есть:

прямоточная схема;
рециркуляционная схема.
схема с частичной рециркуляцией.

Рециркуляционная схема, в свою очередь, бывает:

с естественным перемещением воздуха;
с принудительным движением при наличии приточно-вытяжной вентиляции.

Прямоточная схема использовалась для отопления зданий первоначально, весь горячий воздух выводился из дома, что крайне неэкономно. Рециркуляционная схема, напротив, сохраняла нагретый воздух внутри здания, несколько раз прогоняя его через теплогенератор. Это экономно, но негигиенично, так как воздух не обновляется.

Сегодня чаще всего используется схема с частичной рециркуляцией, когда нагретый воздух курсирует внутри дома, частично обновляясь извне.
