Котельная в подвале частного дома: требования, стандарты, особенности

Установка газовых котлов. Требования и нормы

Газ является самым доступным и популярным видом топлива для отопительных котлов на территории России. Особенно для квартир и частных домов которые расположены в черте города и имеюют свободный доступ к газовым коммуникациям. Установкой газовых и твердотопливных котлов должны заниматься специализированные организации.

Базовая нормативная документация

Основные нормы и положения которыми необходимо руководствоваться при установке газового котла в доме прописаны в документе СНиП 42-01-2002 «Газораспределительные системы». Так же полезную информацию можно почерпнуть в документе СНиП «Газоснабжение» 2.04.

08-87 – данный документ на сегодняшний день не котируется, но при этом содержит не мало полезной информации.

Так же существуют дополнительные нормы установки газового оборудования, которые приведены в СНиП о котельных установках и СНиП об отоплении вентиляции вентиляции и кондиционир:

Основные этапы согласования установки:

Технические условия

Для подключения квартиры или частного домка к городскому газоснабжению необходимо получить технические условия в соответствующей газовой службы города или района.

Для получения технического условия нужно написать заявление, обязательно указав в нем предполагаемый объем потребления газа в час. На оформление данного документа уйдет примерно 1-2 недель.

После того как заявление будет удовлетворено, на руки выдается техническое условие монтажа газового оборудования. Данный документ является официальным разрешением на проведение такого типа работ.

Обратите внимание

Проект установки

Следующим этапом является разработка проекта установки газового оборудования. Проект «Газоснабжение» − это схема установки газового котла, а также схема прокладки газопровода от точки подключения в квартире к городским газовым коммуникациям, и, в случае с подключением в частном секторе, ещё и схема проведения газовых коммуникаций по участку с обозначением точки входа в жилое здание.

Согласование с контролирующими органами

Проект “Газоснабжения” должен быть согласован в Горгазе или в другой государственной контролирующей организации. В зависимости от сложности проекта на его согласование может уйти от 1 недели до 3-х месяцев.

В инспекцию, помимо проекта «Газоснабжение» в обязательном порядке предоставляют:

• техпаспорт выбранного вами котла;
• инструкцию по его эксплуатации;
• сертификаты (санитарно-гигиенический, соответствия техтребованиям);
• выводы экспертизы о соответствии данного котла всем необходимым требованиям.

Данный перечень документов должны быть предоставлены заводом-производителем котла.

Если проект не прошел проверку, помимо официального документа с указанием причин отказа, вы должны получить на руки список правок для корректировки проекта.

Если проект оформлен соответственно, его заверяют печатью.

Запрещается!!!!

Котлы, как и любые другие газовые приборы, нельзя устанавливать:

• на сгораемые поверхности;
• в коридорах;
• в ванной;
• в общежитиях;
• в помещениях без форточек;
• в подвале;
• на балконе;
• при газоснабжении СУГ − на цокольном этаже.

Требования к установке газовых котлов

Условия установки бытовых газовых котлов, в общем, можно свести к таким нормативам:

• площадь помещения под установку котла должна составлять не менее 4 м²;
• входная дверь в помещении должна быть не менее 0,8 в ширину;
• помещение должно быть хорошо освещено (0,3 м² окна на 10 м³ помещения);
• высота потолка должна составлять не менее 2,5 м;
• должен быть установлен контур заземления;
• обязательно должен быть установлен трубопровод холодной воды;
• сечение дымохода должно соответствовать мощности установленного котла;
• стены помещения должны быть выровнены и оштукатурены.

Исходя из этого, двухконтурные котлы лучше устанавливать на кухне, там же, где установлена и газовая плита. Кухни в большинстве случаев спроектированы по типу помещения под котельную, потому установка навесного газового котла в кухне будет не только соответствовать установленным нормам, но и значительно уменьшит расходы на подключение труб холодной и горячей воды.

Котлы отопления могут располагаться также и на полу. Монтаж напольного газового котла, в отличие от двухконтурного настенного, требует отдельного помещения, отведенного исключительно под котельную.

Если речь идет об установке котла в деревянном доме, то условия монтажа остаются прежними.

Однако при мощности оборудования не более 60 кВт объем помещения должен составлять от 27 м³, для таких котлов также возможна установка в кухне на деревянную стену (или же любом другом помещении, если будут сохранены все необходимые техусловия).

Требование к газовой котельной в подвале

Несмотря на разрешение относительно установки, требуется строго соблюдать нормы, при которых можно поставить газовый котел отопления в подвальном помещении. Нарушение указаний нормативных документов, приводит к отказу на ввод котельной в эксплуатацию.

Требования к подвальному помещению для установки газового котла следующие:

• Высота потолка должна быть не менее 2,2 м. Оптимально, чтобы расстояние от пола составляло 2,5 м.
• Тех.условия для расположения бытовой газовой котельной в полуподвальном помещении, требуют установить котел в отдельном помещении, не граничащим с жилыми комнатами.
• Правила разрешают отделать стены и пол негорючими отделочными материалами: штукатуркой, стяжкой и керамической плиткой.
• Наличие оконного проема – котельная размещается в подвальном или цокольном помещении, имеющем окно, выходящее на улицу. Расчеты размеров проема высчитываются по соотношению 0,03 м² на каждые м³. Подвал с окном размерами менее ¼ м², не может использоваться под котельную. Обязательно наличие форточки. Расстояние от окна до котла, не менее 1,5 м.
• Вход в подвал должен иметь ширину не менее 80 см. Для вентиляции в подвале, в дверном полотне оставляют конвекционные отверстия. Дверь, при установке, монтируют без нижнего порога.
• Установка газовых котлов отопления в цокольном этаже или подвале, требует обязательного оснащения принудительной вытяжкой. Приточно-вытяжную вентиляцию проверяют каждый год при плановом осмотре.

В подвальном помещении не рекомендуется устанавливать атмосферный газовый котел. Для отопления, лучше использовать модели с закрытой камерой сгорания. Оптимально, чтобы высота подвального помещения при устройстве в нем отопительного газового котла, превышала минимальные нормы на 10-15 см.

Как показывает практика, лучше, первоначально сделать проект и подать его на рассмотрение в Газовую службу. Представители контролирующего органа, укажут на недочеты, которые легко исправить во время обустройства котельной. Если заказать согласование установки после проведения монтажных работ, зачастую, приходится переделывать котельную, что потребует серьезных материальных затрат.

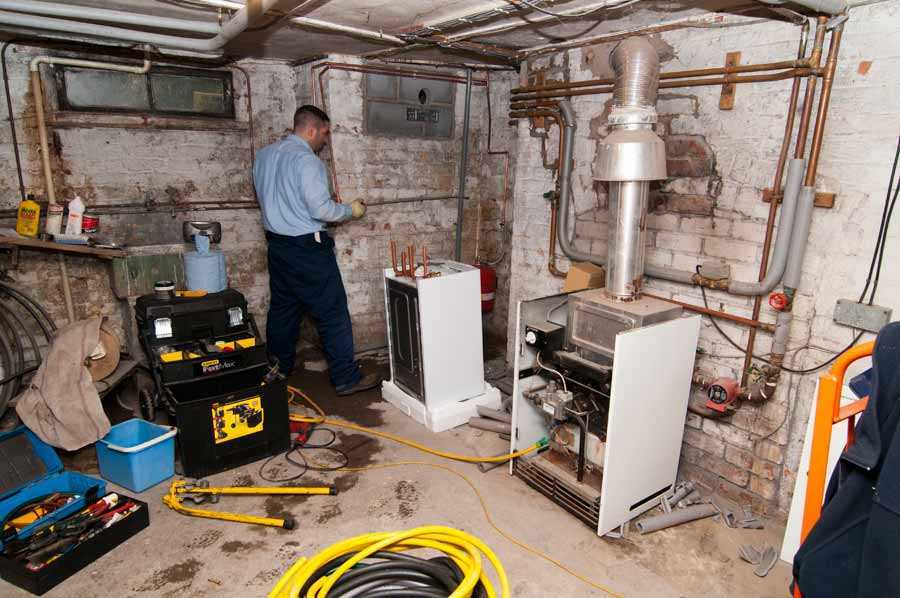

Правила установки котла отопления на газе в подвале

Руководящие документы, определяющие возможность установки котельного оборудования в подвале или цокольном этаже, СП 89.13330 (СНиП II-35-76) , СП 62.13330 (СНиП 42-01-2002) .

Организация дымохода котла из подвала

Технические нормы, регламентирующие установку, затрагивают и организацию системы дымоотведения. Согласно действующим документам, требованиями, предъявляемыми к дымоходу, являются:

1. Труба системы дымоотведения не должна проходить через жилые помещения.
2. Запрещается использовать один дымоход для нескольких котлов одновременно.
3. Оголовок дымохода нельзя закрывать различными декоративными насадками.
4. Запрещается использовать под дымоход уже проложенные в стенах воздушные каналы.

Оптимальное решение, это проведение дымохода по наружной стене здания. К такому решению прибегают, даже если характеристики подвала под газовый котел, позволяют установить систему дымоотведения внутри помещения. Для моделей с закрытой камерой сгорания, подключают вертикальный коаксиальный дымоход.

Плюсы и минусы подвальной газовой котельной

Главное преимущество установки котельной в цокольном этаже или подвальном помещении – экономия полезной площади здания. По этой причине, отопительное оборудование, особенно часто размещают в цокольных этажах административных зданий, жилых многоквартирных домах и частных строениях. Существуют нормы, позволяющие обустройство котельной, работающей на природном газе на крыше.

В качестве минуса, выделяют следующие моменты:

• До сих пор, в большинстве газовых хозяйств РФ, применяют устаревшие СНиП, что делает невозможным установку газовых котлов в подвальном и полуподвальном помещении.
• Нужно предусмотреть оконные и дверные проемы необходимой ширины, а для этого, могут потребоваться капитальные строительные работы.

Как показывает практика, тяжелее всего добиться получения разрешений на обустройство котельной в подвале общественного здания. В некоторых регионах, «условный запрет» действует и для частного домовладения.

Чтобы не потратить деньги на обустройство котельной впустую, перед выполнением монтажных работ, стоит обратиться с официальным запросом, относительно разрешения на установку, на имя начальника территориального Газового хозяйства.

Размер газовой котельной в частном доме

Я рекомендую принимать минимальный размер газовой котельной 8 м2. Нормативное значение 5 м2 (или 15 м3) недостаточно для размещения оборудования.

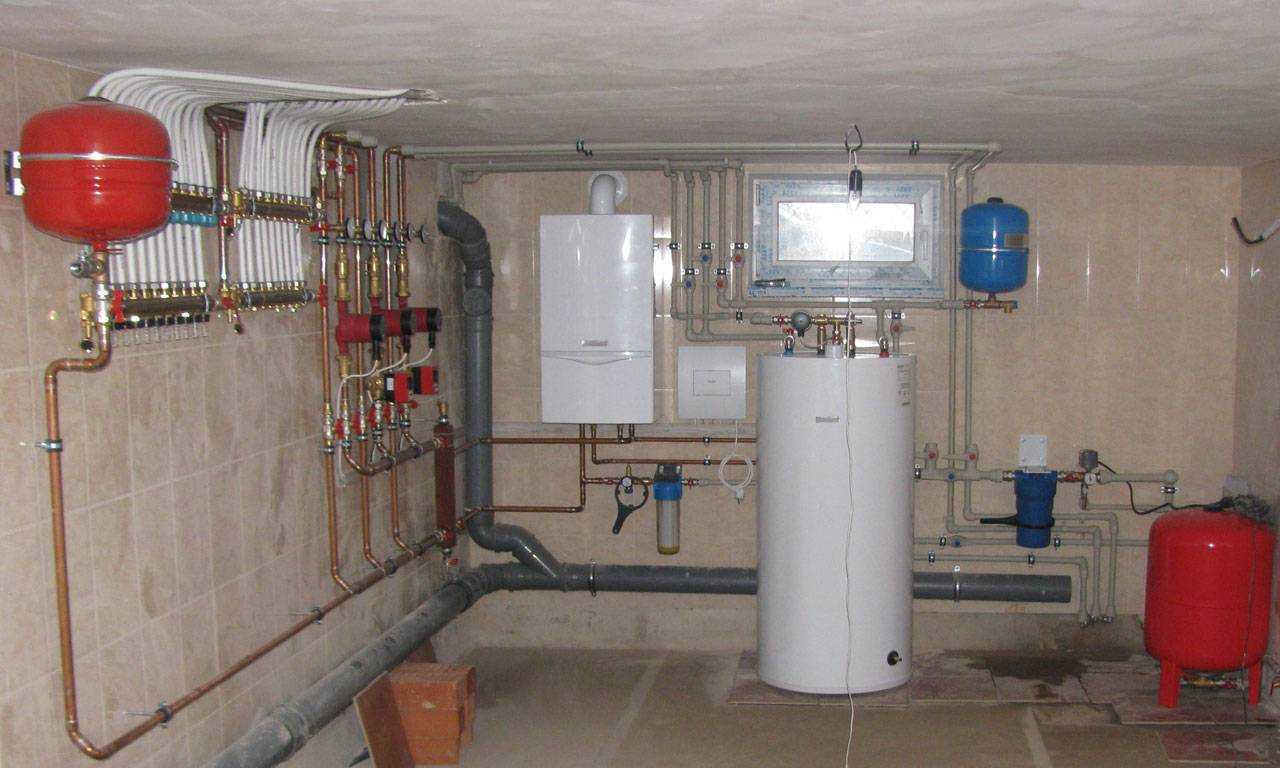

Расположение оборудования в котельной частного дома

Если располагать все оборудование по одной стене потребуется 3,2 м в длину и 1,7 м в ширину только для оборудования без учета открывания дверей и окна. Длину 3,2 м зачастую обеспечить сложно, поэтому мы переносим часть оборудования на другую стену помещения. В таком случае зона размещения оборудования составит 2,5х2,5 метра.

Схема расположения оборудования котельной на 2 стены

Помещение топочной в частном доме часто используется в том числе как постирочная. В ней устанавливают стиральную и сушильную машины. В таком случае котел слетает с гарантии, т.к. согласно паспорту котла нельзя размещать химические средства в котельной

Но в тоже время советую не обращать на это внимание. Гарантийное обслуживание котла обходится дороже, чем замена деталей за свой счет

Правила установки напольного газового котла

1. В строящемся доме необходимо спланировать отдельное помещение для установки котла, работающего на газу. Помещение должно быть с естественным притоком воздуха через решетку в двери или через отверстие в стене.
2. Обязательно проделывается отдельное отверстие для приточно-вытяжной вентиляции – оно должно находиться под потолком.
3. Отверстие в стене под дымоходную трубу, отверстие ниже дымохода под сажетруску (для чистки дымоходной трубы), которое проделывают ниже основного дымохода на 20-30 см.
4. Дымоход делается герметичным, чтобы дым и углекислый газ не попадал обратно в помещение. Для герметичности внутри большой трубы дымохода устанавливается труба меньшего диаметра, по которой и выводятся продукты сгорания газа.
5. Помещение, предназначенное для монтажа и эксплуатации газового котла, должно быть просторным и обеспечивать свободный доступ и эксплуатацию, техническое обслуживание и ремонт котла. Пол в топочной должен быть сделан из негорючих материалов – бетонной стяжки, натурального камня, брусчатки. Топочная должна быть подключена к водопроводу для работы водонагревательного прибора, и оборудована канализацией.
6. Площадь помещения под котел — 4 м 2 , высота потолков в комнате – не менее 2,5 м 2 .
7. Наружная дверь должна быть шириной ширину 80 см.
8. Верхняя часть дымохода должна находиться выше кровли. Сечение дымоходной трубы должно быть больше диаметра выходного отверстия котла.
9. Для подвода электропитания в котельной должен быть оборудован электрощит с заземлением.
10. Газовая магистраль заводится в помещение заранее. Для каждого газового прибора должен устанавливаться отдельный вентиль.
11. Стены котельной штукатурятся – горючими материалами (МДФ, ДВП, пластик) отделывать стены категорически запрещено.

Рядом с топочной и в самом помещении запрещено хранить легковоспламеняющиеся жидкости и предметы. Фундамент под АОГВ (агрегат отопительный газовый или агрегат отопительный газовый водонагревательный) не должен промерзать зимой, поэтому его глубина должна быть ниже уровня промерзания грунта в данном регионе. Воздух из вентиляционного отверстия должен быть чистым, то есть, дымоход должен располагаться далеко от вентиляционного отверстия. Помещение или здание, в котором установлен газовый котел, нельзя оборудовать для других целей.

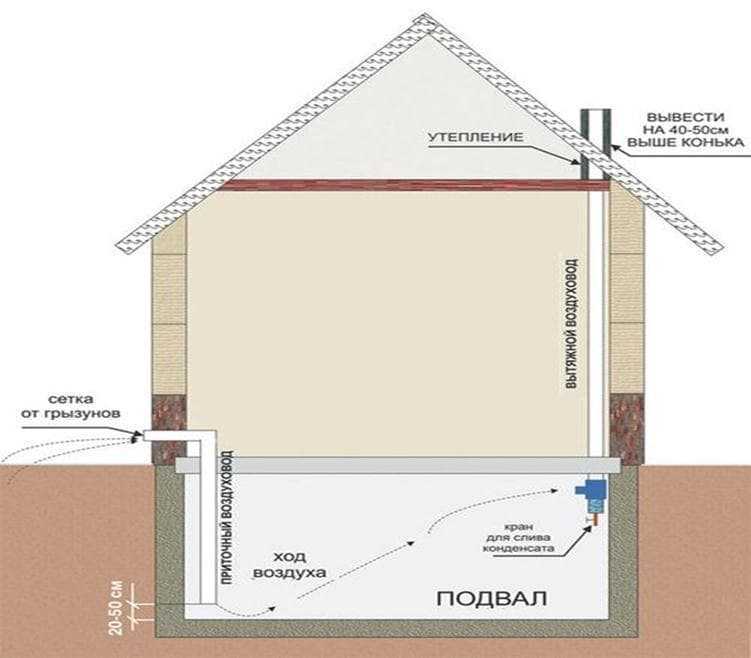

Обустройство вентиляции

Вентиляцию для газовой котельной лучше располагать на потолке. Рядом с каналом дымохода необходимо выполнить еще один вход, чтобы можно было прочищать дымоход. Забор воздуха следует обеспечить с улицы, используя вентиляционный канал.

Если оборудование имеет мощность 1 киловатт, необходимо, чтобы приток с улицы составлял 8 см2. В случае использования притока из соседнего помещения на оборудование 1 киловаттом мощности нужно около 30 см2 притока.

Наличие исправной и эффективной вентиляции – это одно из основных требований при создании котельной на цокольном этаже.

В случае невозможности создать естественную вентиляцию нужно использовать механическую тягу. Для этого используют вентиляторы. Наибольшее распространение имеют канальные установки.

Выбирать вентилятор следует таким образом, чтобы он перекрывал на 20-30 % больше, чем может создаваться при максимальной нагрузке. Рассчитать мощность вентилятора достаточно просто. Для этого необходимо умножить значение ширины помещения, высоты потолка на длину помещения.

Самые эффективные установки для напольных газовых котлов — вентиляторы, имеющие медный и алюминиевый корпус, которые хорошо переносят плавление. Наличие автоматического контроля влияет на эффективность и экономичность.

Монтаж настенного котла

Решение устанавливать нагревательное устройство на стене позволяет сэкономить место в подвале и избежать необходимости усиления фундамента. Но в этом варианте есть и сложности — котел нельзя вешать вплотную к вертикальной поверхности, т. к. должен быть промежуток 40-50 мм для охлаждения и герметизации патрубка. Перед началом установки необходимо ознакомиться с инструкцией к изделию, провести замеры, подготовить инструменты и материалы, составить схему.

Для работы потребуются:

• рулетка;
• уровень;
• перфоратор;
• болгарка;
• молоток;
• отвертки;
• гаечные ключи;
• профильные трубы;
• анкерные болты;
• угольник;
• малярная кисть;
• краска;
• маркер.

Монтаж проводится в такой последовательности:

1. Нанесение разметки. Вешать котел можно на высоте 80-130 см от пола. Если несущая поверхность горючая, она обивается жестью толщиной 3 мм.
2. Крепление кронштейнов. Профили прикручиваются к стене, расстояние между анкерами — 6-10 см. Альтернативой является изготовление стоек, закрепленных на потолочной и половой плитах.
3. Установка агрегата на кронштейн с помощью крепежной планки, проверка его положения по вертикали и горизонтали.
4. Присоединение дымохода. Герметизация стыков труб и фиксация их на стенах хомутами.

В заключение к устройству подключаются водопроводные трубы. На входе ставятся шаровой кран и фильтр.

Выбор газового котла

Прежде, как поставить котел в квартире, нужно сделать оптимальный выбор. В многоэтажном доме можно устанавливать настенные и напольные котлы. Более эстетичными и удобными относительно размещения считаются настенные модели. Их размеры сопоставимы с габаритами кухонных навесных шкафчиков и поэтому они хорошо вписываются в интерьер помещения.

С установкой напольных агрегатов будет сложнее, поскольку их не всегда можно вплотную придвигать к стене. Этот нюанс зависит от места нахождения патрубка дымоотведения. Если он находится сверху, то прибор при желании придвигают к стенке.

Котлы также бывают одно- и двухконтурными. Первые из них работают лишь на теплоснабжение, а вторые – на отопление и подогрев воды. Когда для ГВС используется другое оборудование, тогда будет достаточно одноконтурной модели.

Если вода будет греться газовым котлом, тогда придется выбирать один из двух способов: бойлером косвенного нагрева или проточным змеевиком. У обоих вариантов имеются недостатки. Когда используется змеевик, а значит, осуществляется проточный нагрев, не все агрегаты способны поддерживать заданную температуру.

По этой причине в котлах нужно выставлять особые режимы работы, они в разных приборах называются по — своему. Например, в моделях Navien (прочитайте о неисправностях котла Навьен), Beretta – это «приоритет горячей воды», а в Ferrolli – «комфорт».

Недостаток бойлерного нагрева в том, что на поддержание стабильной температуры воды в резервуаре расходуется газообразное топливо. Кроме этого, ограничен резерв нагретой воды. После его расхода, приходится ждать, пока новая порция нагреется.

Выбор из вышеописанных способов дело индивидуальное, но нужно помнить, что при проточном варианте придется ориентироваться на производительность нагрева воды в минуту, а при бойлерном – на объем бака.

Газовые агрегаты отличаются типом используемой горелки, которые бывают:

• однопозиционными;
• двухпозиционными;
• модулируемыми.

Самыми дешевыми являются однопозиционные, но при этом они наиболее неэкономные, поскольку всегда работают на полную мощность. Чуть экономичнее — двухпозиционные, которые способны функционировать и на 100% мощности, и на 50%. Лучшими горелками считаются модулируемые, поскольку у них много рабочих режимов, что позволяет экономить топливо. Их производительность управляется автоматически.

Горелка находится в камере горения, которая бывает открытого или закрытого типа. Кислород для открытых камер поступает из помещения, а продукты сгорания выводятся посредством атмосферного дымохода.

Закрытые камеры оснащают коаксиальной дымоходной конструкцией, а кислород для горения поступает в них с улицы. В этом случае продукты горения отводятся по центральному контуру дымохода, а воздух поступает по наружному.

Каким должно быть помещение?

Существует ряд требований к помещениям, в которых планируется размещать водонагревательные системы.

Котельная в подвале должна соответствовать таким параметрам:

• расположение — изолированное от жилых комнат;
• высота — не менее 200 см;
• площадь — не менее 16 м²;
• материал стен и перекрытия — негорючий (железобетон, кирпич, керамзитовые и шлаковые блоки);
• отделка стен и потолка — штукатурка, керамика, металлические панели;
• отделка пола — цементная стяжка, кафель, стальные листы;
• окна — не меньше одного, площадь от 0,25 м², закрытые металлической решеткой;
• дверь — ширина не менее 80 см при высоте 190 см;
• расстояние до котла от стены — 100 см.

Если рядом с газовым оборудованием находятся горючие предметы и объекты, подверженные плавлению и горению, их следует закрыть огнеупорными щитами или рулонными материалами. Запрещается загромождать газовое оборудование мебелью или делать для него закрытый кожух. Ко всем деталям устройства должен быть свободный доступ для обеспечения внешнего осмотра, обслуживания и ремонта.

Дверь в подполье должна быть сделана из металла или прочной древесины, обитой жестью. Для предотвращения проникновения в помещение посторонних входные группы оборудуются внутренними и навесными замками. В нижней части полотна предусматривается вентиляционное отверстие размером 10×10 см.

Независимо от количества и размера окон и дверей техническое подполье оборудуется вентиляцией приточно-вытяжного типа. Приточный канал прокладывается под землей и входит в помещение на высоте 10 см от поверхности пола. Вытяжной канал проходит от верхней части стены до крыши дома. Края труб закрываются мелкими сетками и зонтиками для защиты от мусора, насекомых и осадков.

Можно ли ставить котел в подвале?

До перехода на природный газ — метан установка отопительного оборудования в погребах была запрещена. После прекращения подачи населению добытого из нефти сжиженного углеводородного газа исчезли все препятствия для выполнения данного мероприятия. Чтобы установить газовый котел в подвале, необходимо составить проектную документацию. Подготовленные бумаги нужно представить на рассмотрение в газовое хозяйство. Если в них есть ошибки, специалисты их исправят и выдадут официальный документ, заверенный подписью руководителя организации и печатью.

С проектом на руках можно оборудовать котельную в подвале, не переживая из-за того, что ее закроют или выдадут предписание на переоборудование. При проведении монтажа необходимо руководствоваться требованиями строительных норм и правил. Нарушения при установке могут привести к возникновению аварийных ситуаций, низкой эффективности работы приборов и их ускоренному износу. Кроме этого, следует внимательно подходить к выбору комплектующих и отделочных материалов. На отопительном оборудовании экономить не рекомендуется.

Таким образом, использовать подполье для монтажа газовых котлов можно при наличии официальной и согласованной проектной документации, соблюдении правил установки и подключения, соответствии мощности установки объему подполья.

Особенности выполнения монтажа напольной конструкции

Данный процесс тоже требует соблюдения нескольких этапов:

• Подготовка инструментов и инвентаря.
• Обустройство специальной фундаментальной подушки или опорной рамы.
• Организация дымопровода, подвод водопровода.
• Ревизия вентиляционной шахты или ее монтаж (если ранее система отсутствовала).
• Непосредственно монтаж оборудования.

В целом нет ничего сложного, но после установки нужно убедиться, что газовый котел стоит параллельно полу. Если в нем предусмотрены регулирующие ножки, то скорректировать положение установки не составит труда.

Только после того, как добились идеального уровня, можно приступать к установке фильтра на вводной водопровод и присоединению дымоходного патрубка непосредственно к организованному каналу. Все соединения нужно обработать герметиком. В случае с дымоходом, придется отдать предпочтение варианту, выдерживающему нагрев.

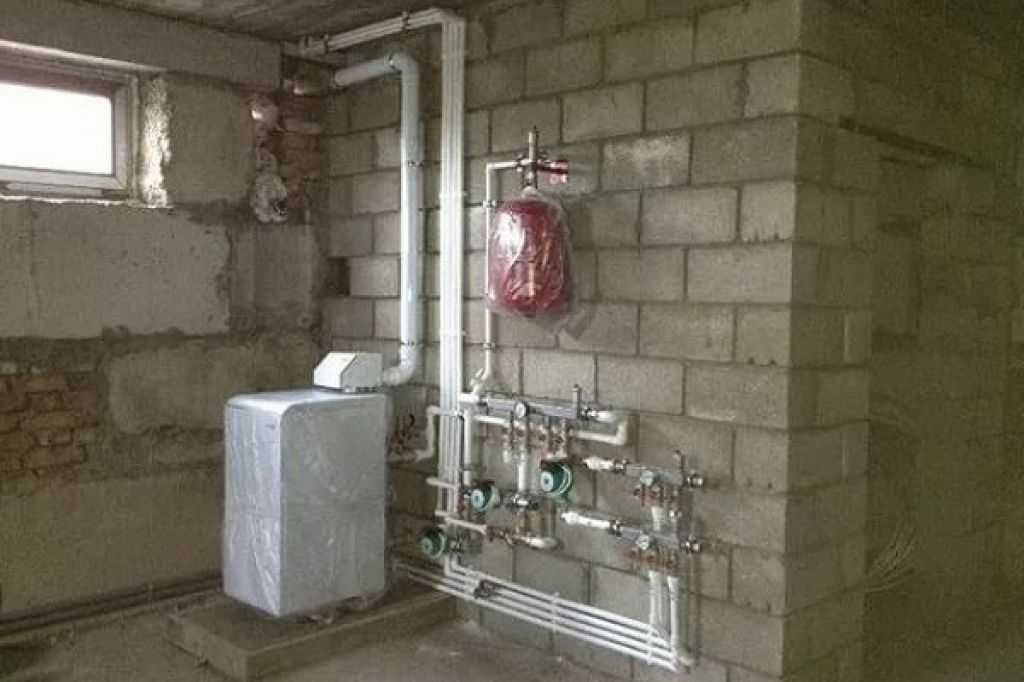

Правильное расположение газового котла на полу в цокольном этаже Источник ef-tehno.ru

Требования к цокольному помещению с котельной

К котельным в цоколе жилого дома предъявляются определенные требования к обустройству, в соответствие с которыми необходимо соблюдение следующих требований:

• Помещение должно быть высотой более двух метров. Оптимальной является 2,5 м.
• Котельная должна быть изолирована от жилых комнат дома, в которых монтаж газового оборудования категорически запрещен.
• На размещение одного котла должно приходиться минимум 4 квадратных метра помещения, более того, система должна быть расположена на расстоянии от одного метра от стены здания.
• Доступ к котлу должен быть свободным с любой из сторон, для возможности его быстрого отключения или ремонта.
• В котельной необходимо наличие окна, проемом не менее четверти квадратного метра. Рекомендуемым размером является 0,03 кв.м. на кубометр подвала.
• Дверь в подвал должна быть удобной и безопасной, шириной проема не менее 0,8 метра.
• Покрытие пола может быть цементной стяжкой, но никак не линолеумом или ламинатом. Все горючие материалы строго запрещены. Рекомендуется отделать пол кафелем или плиткой из огнеупорных материалов.
• Все поверхности стен и потолка должны быть обработаны материалами, устойчивыми к огню и обшиты плиткой или кафелем. Если вокруг котельной есть вещи, уязвимые к горению, их необходимо прикрывать специальными щитами с утеплителем.
• У входа в котельную нужно сделать вентиляционные продухи, как правило, пробитые в нижней части двери.
• Котельная с газовым агрегатом требует обустройства приточно-вытяжной вентиляции.
• В помещение ограничен доступ посторонним лицам, кроме ремонтных бригад или обслуживающего персонала. Детям и животным вход в котельную категорически запрещен.

Все ограничения на объемы помещения распространяются на котлы с открытой топочной системой. Почти все современные модели оборудованы герметичной топкой, но если в эксплуатации находится старое оборудование, то размеры помещения могут быть 7,5 кубометров, 13,5 или 15 кубометров для котлов с мощностью 30,30-60 и 60-200 кВт соответственно.

Все современные модели могут быть распложены на любом объеме подвального помещения, но в случае расположения в цоколе необходимо оборудовать отдельный выход на улицу. Все выходы сразу делаются из огнеупорных материалов.

После того, как здание вводится в эксплуатацию, а помещения котельной не обустроено, не следует выделять для этих целей жилые пространства. Рекомендуется строить отдельное здание, пристройку к жилому дому, но в таком случае необходимо предусмотреть все требования к обустройству котельной.
