Коды ошибок котла "мастер газ": расшифровка и инструкции по устранению

Меры безопасности

Руководство для пользователя

1. МЕРЫ БЕЗОПАСНОСТИ

В целях собственной безопасности и во избежание выхода котла из строя категорически запрещается:

 пользоваться неисправным котлом;  включать котел в работу без установленной дымоотводящей трубы или при неисправном дымоходе;  выполнять газоопасные работы, все работы по техническому обслуживанию и ремонту котла должны

производиться только специализированной сервисной организацией;

 производить уход за котлом, находясь в состоянии алкогольного или наркотического опьянения;  вносить изменения в конструкцию котла;  прикасаться во время работы котла к трубе отвода продуктов сгорания, т.к. температура нагрева этой

трубы может превышать 100 С (для раздельного дымохода);

 использовать газо — и водопровод, а также систему отопления для заземления;  прикасаться к котлу, если Вы стоите без обуви (или Ваша обувь намочена) на влажном полу;  производить уход за котлом, если он не отключен от электросети и газоснабжения;  вносить изменения в работу систем безопасности и контроля без разрешения и указания от

 повреждать и деформировать элементы электропроводки котла, даже если отключено электропитание;  подвергать котёл воздействию атмосферных осадков.

Во избежание отравления угарным газом, помещение, в котором устанавливается котел, должно иметь

вентиляцию, обеспечивающую воздухообмен не менее одного объема помещения в час.

При длительном простое котла в зимнее время или при возникновении опасности замерзания

трубопроводов необходимо слить воду из котла и из системы отопления.

Не храните легковоспламеняющиеся и летучие вещества (бензин, растворители и т. п.) в помещении, в

котором установлен котел.

При нормальной работе котла и при исправном газопроводе в помещении не должно ощущаться запаха

ЕСЛИ ВЫ ПОЧУВСТВОВАЛИ ЗАПАХ ГАЗА:

 закройте кран подачи газа, находящийся на газопроводе перед котлом;  откройте окна и двери для проветривания помещения, обеспечив максимальный приток свежего

 не пользуйтесь электроприборами во избежание возникновения искры;  не пользуйтесь телефоном в загазованном помещении;  не курите и не пользуйтесь открытым огнем (зажигалками, спичками и т.п.);  немедленно вызовите аварийную службу газового хозяйства по тел. 04.

Пользование неисправным котлом или невыполнение вышеуказанных правил эксплуатации может

привести к взрыву или пожару, отравлению газом или продуктами сгорания.

Первыми признаками отравления являются: тяжесть в голове, сильное сердцебиение, шум в ушах,

головокружение, общая слабость. Затем могут появиться одышка, тошнота, рвота, нарушение двигательных функций. Пострадавший может потерять сознание.

Для оказания первой помощи при отравлении газом или продуктами сгорания необходимо:

 вынести пострадавшего на свежий воздух;  вызвать скорую помощь;  расстегнуть стесняющую дыхание одежду;  дать понюхать нашатырный спирт;  тепло укрыть, но не давать уснуть.

Доврачебную помощь при поражении электричеством нужно начать оказывать немедленно, по

возможности на месте происшествия, одновременно вызвав медицинскую помощь.

Прежде всего, нужно как можно скорее освободить пострадавшего от действия электрического тока. Если

нельзя отключить электроустановку от сети, то следует сразу же приступить к освобождению пострадавшего от токоведущих частей, используя при этом изолирующие предметы.

Освобождая человека от напряжения, следует воспользоваться канатом, палкой, доской или другим сухим

предметом, не проводящим ток.

Доврачебная помощь после освобождения пострадавшего зависит от его состояния. Если он в сознании,

то нужно обеспечить ему на некоторое время полный покой, не разрешая ему двигаться до прибытия врача.

Если пострадавший дышит очень редко и судорожно, но прощупывается пульс, надо сразу же сделать

искусственное дыхание по способу «изо рта в рот» или «изо рта в нос».

В случае отсутствия дыхания немедленно вынести пострадавшего в теплое помещение со свежим

воздухом и производить искусственное дыхание до приезда врача.

Кратко об устройстве и функциональных системах

Основанная в РК компания «Daesung Celtic Enersys Co. Ltd.» предлагает российскому потребителю линейку настенных газовых котлов, обслуживающих объекты площадью от 110 до 210 м². Двухконтурные агрегаты из Южной Кореи с логотипом Master Gas Seoul и следующим за ним буквенным обозначением от 11 до 21 адаптированы к отечественным эксплуатационным условиям.

По сути, они представляют собой досконально продуманную и тщательно укомплектованную мини-котельную. В ней есть собственные системы защиты, стимуляции движения нагреваемой среды, отвода воздушных пробок и продуктов горения и прочие устройства.

Несмотря на высокое качество сборки, а также скрупулезный подбор узлов и деталей, периодически что-либо из них приходит в непригодность. Нарушения в работе случаются из-за банального износа, завершения рабочего ресурса и т.д. К сожалению, в списке распространенных причин числится и некорректное отношение владельцев к сложному техническому оборудованию.

К тому же агрегаты перерабатывают газ в целях получения тепла. А этот вид топлива крайне токсичен, потому и к поломкам стоит подойти серьезно. Любое нарушение может повлечь за собой нежелательные угрожающие последствия, которые лучше предотвратить на начальных этапах.

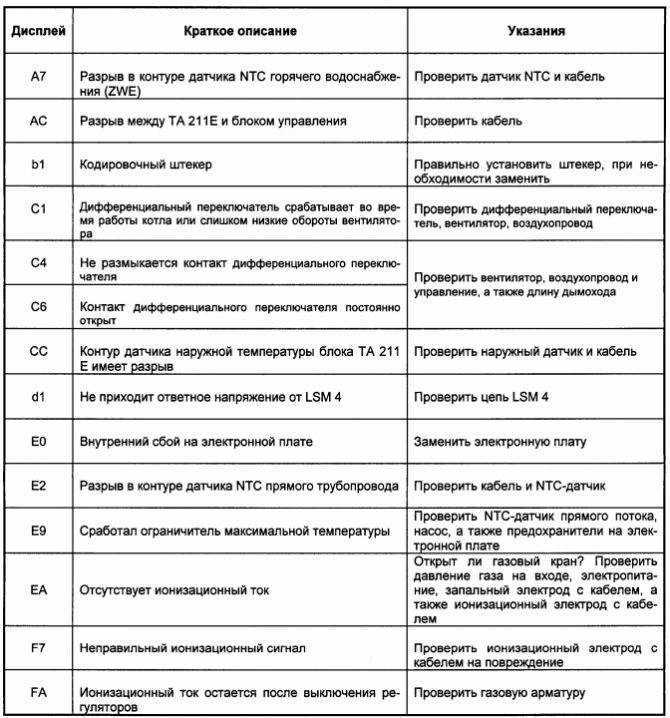

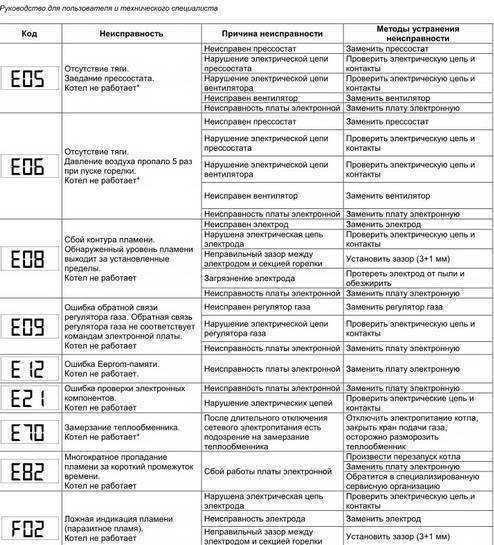

Прежде чем приступить к расшифровке кодов, сигнализирующих о нарушениях в работе, следует внимательно ознакомиться с конструктивными особенностями, устройством и компонентами газового котла

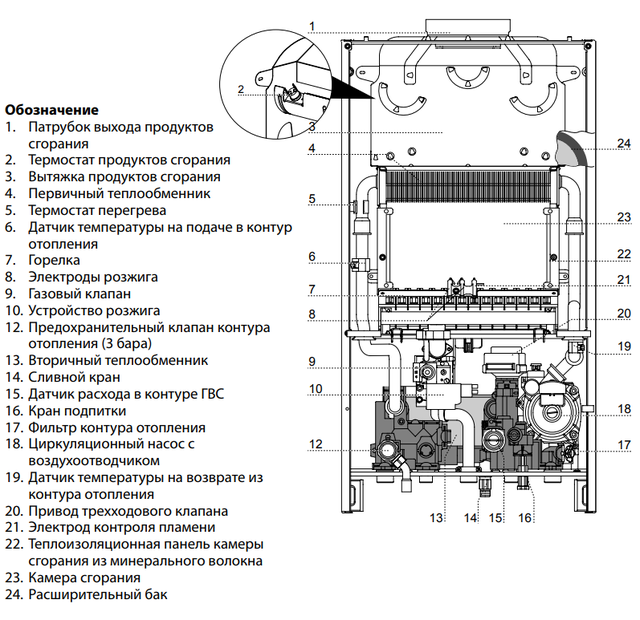

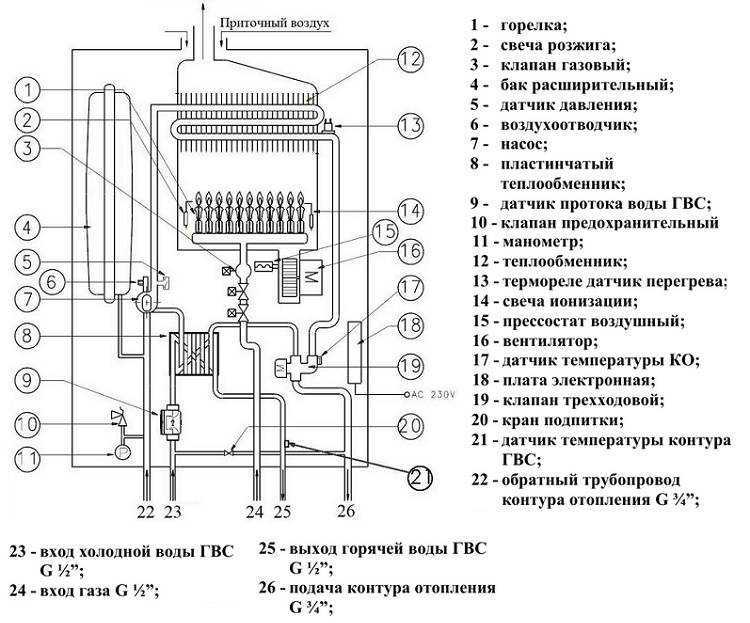

К важным компонентам, отвечающим за работу настенной модели котла, относятся:

Горелочный блок. Находится в камере сгорания. Состоит из горелки и коллектора с подающими газ форсунками. Отвечает за подготовку газо-воздушной смеси, точнее, за смешивание голубого горючего с воздухом в требующихся для нормального горения долях.
Свеча розжига. Расположена слева от горелки. При активизации вырабатывает искру, поджигающую газо-воздушную смесь.
Циркуляционный насос. Стимулирует движение теплоносителя по расположенным внутри котла контурам и «подталкивает» после нагрева к выходу в отопительную систему и трубу подачи горячей воды.
Расширительный бачок. Принимает в себя объем теплоносителя, образующийся при нагреве воды. Устраняет тем самым избыток давления, который мог бы повлечь разгерметизацию контуров.
Воздухоотводчик. Приспособление для автоматического сброса воздушных пробок из замкнутых трубопроводных систем способствует созданию стабильного напора без превышений и падений давления.
Датчики температуры и протока ГВС. Используются для автоматизации процесса. Первый фиксирует верхний и нижний пределы нагрева, чтобы отправить команду на включение/отключение горелки. Второй отдает сигнал о переходе на поставку санитарной воды в момент открытия крана.
Датчик температуры отопления. Реагирует на изменения температуры теплоносителя. Автоматизирует процедуру его нагрева.
Газовый клапан. Регулирует поставку газа в камеру сгорания через форсунки газового коллектора. Блокирует подачу топлива в горелку при возникновении угрожающей ситуации.
Датчик давления. Контролирует напор воды, отдает команды на отключение агрегата при падении или превышении давления.
Вентилятор. Стимулирует вывод продуктов переработки газообразного горючего в дымоход. За работу самого вентилятора отвечает воздушный прессостат, который при отсутствии тяги останавливает котел.
Свеча ионизации. Фиксирует наличие пламени при работающей горелке. Если огонь потухнет по каким-либо причинам, это устройство отдаст команду на прекращение подачи газа.

Каждое из перечисленных устройств выполняет свой фронт работы. Кроме них еще есть важная группа, предотвращающая возникновение опасных ситуаций. К ним относятся предохранительный клапан, термореле, исключающее перегрев теплообменников, и прочие не менее значимые детали и системные узлы.

Модельный ряд газовых котлов Kiturami

Отопительные системы этой корейской фирмы могут легко соперничать с известными европейскими брендами. Своими функциональными возможностями они легко могут составить конкуренцию итальянским и французским производителям, а надежностью и качеством – чешским и немецким.

В линейке настенного двухконтурного оборудования представлены следующие модели:

Kiturami Twin Alpha – газовое устройство с теплообменниками из меди и алюминия. Имеет принудительную систему нагнетания воздуха и удаления продуктов сгорания. Точно установить настройки для работы котла можно с помощью нескольких вариантов режима. Конструкция оборудована системой защиты от перегрева теплоносителя и от попадания газа в помещение.
Kiturami World Plus – оборудование было специально адоптировано для российских условий работы. Эта модель была впервые оборудована фирменной газовой горелкой с внутренним горением, что позволяет обеспечивать полное сжигание топлива и как следствие, экономить газ. В комплектацию устройств этой модели входит выносной терморегулятор. Газовый котел оборудован контроллером, с помощью которого режим нагрева помещения можно запрограммировать под индивидуальные потребности.
KituramiWorld 3000 – двухконтурные конструкции с медными теплообменниками и коаксиальным дымоходом. После приобретения форсунок устройство можно переоборудовать под работу на сжиженном газе.
Kiturami World 5000 – газовые отопительные системы, с помощью которых можно отопить помещение с площадью до 350 кв. м. Устройство способно автоматически поддерживать оптимальный климат даже после резкого падения температуры. Предотвратит замерзание системы встроенный циркулярный насос. Блок управления оборудован системой защиты от утечки газа. В случае резкого понижения давления газа, перегрева теплообменника, отключения электроэнергии система безопасности оборудования автоматически прекращает подачу газа.

Главным правилом производителя газовых котлов этой линейки является строгий учет над качеством сборки и обеспечение легкой установки системы и ее простой эксплуатации.

Особенности работы конденсационных котлов

При работе конденсационных котлов образуется кислый конденсат. Разумеется, конденсат образуется и при работе обычных котлов, но чаще всего о его существовании владельцы оборудования не догадываются или не задумываются, т.к. почти весь он улетает в трубу. Хотя задуматься-то как раз не мешало бы — этот конденсат, попадая в атмосферу, приводит к образованию кислотных дождей в местах концентрации обычных котлов.

А вот владельцам конденсационных котлов волей-неволей приходится задуматься о том, что делать с конденсатом. А его, кстати, образуется немало. Так конденсационный котел мощностью менее 30 кВт за период работы, равный 1 суткам, собирает около 30 л конденсата. Чаще всего накопленный конденсат просто сливают в канализацию. Согласно правилам эксплуатации котлов, можно сливать конденсат без его нейтрализации из котлов мощностью до 150 кВт, т.е. для большинства моделей бытового класса. В противном случае нужно установить нейтрализатор (емкость с щелочными материалами, например, гранулами магния и калия) и периодически менять его, что, конечно, доставляет некоторые неудобства, но вполне по силам каждому.

Николай Иванов, Региональный менеджер компании «Navien»

«В последних моделях котлов Navien вентилятор установлен под горелкой — в отличие от котлов европейских производителей, где вентилятор расположен в верхней части. Нижнее расположение вентилятора увеличивает длину дымоудаления — до 8 м

Кстати, обычные котлы тоже решают проблему конденсата, только иначе, чем конденсационные. В конвекционных котлах делается все, чтобы вывести как можно больше конденсата в трубу, чтобы он не накапливался на теплообменнике и не разрушал его. Для этого отработанные газы выпускают «в трубу» при температуре 140-160°С, при охлаждении их до более низких температур в дымоходе уменьшается тяга, и конденсат начинает скапливаться в котле, к чему обычный котел абсолютно не готов.

Температура газов на выходе из конденсационного котла гораздо ниже (всего на 10-15°С выше температуры теплоносителя), ведь почти вся тепловая энергия утилизируется в котле. Поэтому отработанные газы из него можно выводить не только вверх на крышу, но и через стену, а сам дымоход делать меньшего диаметра и изготавливать из пластика.

Следует помнить, что выбор материала для дымохода конденсационного котла должен быть строже, чем для обычного. Ведь вся влага, которая не сконденсировалась на теплообменнике в котле, обязательно сконденсируется в дымоходе и начнет разъедать его. Поэтому дымоход для котла конденсационного типа изготавливают устойчивого к кислой среде материала — нержавеющей стали или пластика, а горизонтальным его участкам придают небольшой уклон, чтобы вода, образовавшаяся при конденсации попавшего в дымоход пара, сливалась под действием силы тяжести обратно в котел.

Напольные конденсационные газовые котлы De Dietrich С 230 Eco

Другой значимой особенностью конденсационного котла является его повышенная чувствительность к качеству поступающего в камеру сгорания воздуха. Наличие заметного количества пыли в воздухе приводит к быстрому износу вентилятора. Кстати, это характерно для всех котлов, имеющих закрытую горелку, не только конденсационного типа. Но не только запыленность воздуха влияет на эффективность газового котла, но и его температура.

Как показывает практика, в морозы канал для подвода воздуха может обмерзать, поскольку температура отработанных газов в конденсационном котле довольно низкая, и они не способны в достаточной степени прогревать стенки дымохода. Это приводит к уменьшению поступления кислорода, необходимого для горения топлива, и, как следствие этого, к снижению КПД самого котла. Поэтому в особо суровых климатических условиях смогут работать далеко не все модели конденсационных котлов.

Как видно, проектирование системы отопления с помощью газового конденсационного котла — не простая задача, здесь обязательно требуется помощь специалистов.

Как проверить производителя?

Ошибка №9
Зачастую вместо газового котла с европейскими комплектующими можно запросто купить китайский котел.

На сам деле ничего страшного здесь нет, просто продавцы должны быть честны с вами изначально, а не втюхивать чисто европейское качество.

Как на это не попасться и все проверить самостоятельно? Элементарно.

Вбиваете в гугл полное название модели и добавляете два слова – “СЕРТИФИКАТ СООТВЕТСТВИЯ”. Скачиваете его и внимательно изучаете.

Ошибка №10
Если вы вообще не смогли найти подобный сертификат, то лучше сразу обходить данную модель стороной.

Сертификат должен быть у каждого товара, который завозится на территорию стран СНГ. В графе “Изготовитель” как раз таки и указано, где фактически был произведен данный котел. Вот вам для наглядного сравнения два сертификата.

Конкретную марку смотрите в графе – “Продукция”.

Это касается не только сборки, но и комплектующих. Уже мало кто из производителей за счет китайцев экономит только на рабочей силе.

Поэтому не стоит верить продавцам, что котел был только отверточно собран в Китае, а все внутренности у него европейские. Хотя опять же повторимся, в современном мире не всегда китайские комплектующие это плохо.

Здесь в первую очередь идет речь о честности продавца.

Лучшие одноконтурные напольные газовые котлы

При организации системы обогрева без ГВС используют одноконтурные бытовые отопительные газовые котлы. Особенности – простая конструкция, высокий уровень надежности, безопасности, низкая цена. Выбор в пользу этой техники актуален при ограниченном бюджете или при желании использовать для подачи горячей воды бойлер косвенного нагрева, который подключается к одноконтурному котлу. В нашем ТОП 12 три модели этого типа, которые отличаются высоким КПД, простым обслуживанием.

Лемакс Газовик АОГВ-6

Российская компания «Лемакс» выпускает весь спектр отопительной техники. Модель Газовик АОГВ-6 рассчитана на обогрев небольшого дома, площадью 50-60 кв.м. По отзывам пользователем хорошо справляется с отоплением коттеджа до 100 кв.м. При изготовлении теплообменника используется термостойкая сталь, толщиной 2 мм, соответствующая по техническим параметрам европейским, американским стандартам и отечественному ГОСТу. Простая, эффективная камера открытого типа с инжекционной горелкой Polidoro обеспечивает экономичное потребление топлива.

Автоматика итальянской фирмы SIT гарантирует высокий уровень безопасности. Защиту от коррозии обеспечивают термостойкая эмаль и обработка ингибирующими составами. Площадь теплообменника увеличена, это помогло повысить КПД. Для задержки отводящих газов установлены турбулизаторы собственной конструкции.

Достоинства:

Полная энергонезависимость;
Защита от прерывания тяги;
Универсальный дизайн в стиле минимализма;
Легкосъемная верхняя панель;
Удобное обслуживание.

Недостатки:

Не обнаружены.

Водяная рубашка окружает топочную камеру по всему периметру. Это гарантирует быстрый нагрев при минимальном расходовании топлива. Качество сварных швов водяной рубашки проверяется, что обеспечивает надежность работы оборудования.

Protherm Медведь 20 Klom

Разработан для систем с принудительной циркуляцией теплоносителя. Работает на магистральном и сжиженном газе. Инжекторная модулирующая горелка позволяет регулировать мощность, экономить на топливе. Трехсекционный теплообменник изготовлен из чугуна, отличается хорошей теплоотдачей. Камера сгорания открытая, а система электророзжига обеспечивает быстрый запуск.

Модель рассчитана на обогрев дома, площадью 150-180 кв.м. Хороший КПД помогает снизить затраты на теплоснабжение. Управление упрощает жидкокристаллический дисплей, информирующий об основных рабочих характеристиках, неисправностях. За безопасность отвечают датчики тяги, контроля пламени.

Достоинства:

Низкое энергопотребление;
Защита насоса от заклинивания;
Небольшие размеры;
Развитая сервисная служба;
Автоматический перезапуск при отключении электричества;
Простое подключение бойлера.

Недостатки:

Нужен источник бесперебойного питания со стабилизатором.

Baxi Slim 1.230 iN

Разработан для загородных коттеджей, площадью 220-240 кв.м. Этот газовый котел для отопления имеет систему непрерывной электронной модуляции пламени, плавный розжиг, горелку из нержавейки. Легко переоборудуется на газ в баллонах. Отличается устойчивой работой при нестабильном давлении в магистрали подачи топлива.

Первичный теплообменник из ударопрочного чугуна, регулировка температуры в двух диапазонах делает удобным для подключения «теплых полов». Все базовые рабочие параметры выводятся на большой дисплей. Автоматика поддерживает заданный режим не только в котле, но и в подключенном бойлере. Есть возможность подсоединения внешних датчиков.

Достоинства:

Функция самодиагностики;
Многоуровневая защита;
Возможность дистанционного управления;
Хороший циркуляционный насос;
Эффектный дизайн.

Недостатки:

Энергозависимость.

Как выбрать газовый отопительный котел

Мощность

Основная характеристика теплового оборудования. От показателей зависит способность обеспечить теплом дом. На каждый квадратный метр рекомендуется 1 кВт мощности при высоте потолков 2,6-2,7 м. Более низкие показатели не позволят поддерживать комфортную температуру в жилых помещениях. Зависит мощность от конструкции горелки: чем больше объем потребляемого воздуха, тем лучше характеристики. Самые высокие показатели – у турбированых моделей.

При комплектации теплотехники модулируемой горелкой можно регулировать мощность. Производители предлагают это делать в ручном режиме или с помощью автоматики, контролируемой электроникой. Регулируемая мощность снижает расход топлива, нагрузку на оборудование.

Количество контуров

Одноконтурные модели имеют один теплообменник, к которому можно подключить обогрев помещений или подачу горячей воды на крупный объект. Это оборудование имеет простую конструкцию, что положительно влияет на надежность. Если в планах организация горячего водоснабжение, то рекомендуется купить модель с возможностью подключения бойлера.

Двухконтурные котлы укомплектованы двумя теплообменниками, расширительным баком. Подключается техника к отоплению и подаче нагретой воды. Переключение между контурами выполняется с помощью трехходового крана. Более сложная конструкция предъявляет повышенные требования к надежности всех узлов.

Конструкция

Выпускается техника с открытыми и закрытыми камерами сгорания. Атмосферные горелки работают с внутренним забором воздуха, отработанные газы отводятся через классический дымоход вертикального типа. Модели с закрытыми камерами сгорания комплектуются турбированными горелками. Это мощное оборудование с подачей воздуха с улицы. Воздухозабор и отвод газов выполняется через коаксиальный дымоход, который имеет горизонтальное расположение.

Способ монтажа

Выделяют два типа климатической техники по способу монтажа: настенные и напольные. Оборудование различается по размеру, весу, мощности. Настенные модели предназначены для установки в городской квартире, на даче, в коттедже, площадью до 250 кв.м. Небольшие размеры, закрытые камеры сгорания позволяют монтировать в жилой зоне или на кухне. Комплектуется техника стальными, алюминиевыми, медными теплообменниками.

Напольные котлы не ограничены по мощности: можно выбрать теплотехнику для крупного торгового центра, офисного здания. Производители устанавливают теплообменники из толстой стали, чугуна. Эти узлы имеют большой вес, но отличаются высокой термостойкостью. Мощные модели весят несколько сотен килограмм, для установки требуется фундамент, что ограничивает монтажные возможности.

Экономичность

Отопление и ГВС – основная статья расходов за коммунальные услуги. Климатическая техника может помочь снизить затраты. Для этого необходимо выбрать модель с модулируемой горелкой, способной работать в нескольких режимах мощности. Это поможет регулировать температуру теплоносителя с учетом внешних климатических условий. Делать это можно в ручном или автоматическом режиме.

Самые экономичные котлы имеют внешние температурные датчики. Снимаются показания с теплоносителя, воздуха в помещении. Микроконтроллеры выбирают оптимальный режим работы, что положительно сказывается на расходе топлива. Дополнительно снизить затраты позволяет подключение к «теплым полам». В этой системе температура воды ниже, чем в радиаторах.

Безопасность

Высокое давление, максимальные температуры, источник бытового газа и продуктов сгорания – эти факторы заставляют производителей оборудования позаботиться о высоком уровне безопасности. Техника комплектуется автоматизированными устройствами, которые отключают подачу топлива, если погасло пламя. Датчики контролируют давление, температуру, при необходимости – подают команду, останавливая функционирование оборудования.

Внутри может образовываться конденсат, при попадании холодного воздуха вода замерзает, выводит из строя технику. Чтобы этого не произошло, необходимо в регионах с холодным климатом устанавливать котлы, укомплектованные защитой от образования наледи. Часть системы безопасности является автодиагностика. Своевременное обнаружение ошибок поможет предотвратить аварийную ситуацию.
