Пленочный теплый пол: особенности, достоинства и недостатки, монтаж пленочного теплого пола своими руками

Виды

В зависимости от расположения нагревательных элементов выделяют следующие разновидности ИК теплого пола:

Пленочный

Инфракрасный пленочный теплый пол – сверхтонкая, не более 0.4 мм, полимерную пленка, излучающая инфракрасные лучи. Нагревательным элементом являются черные графитовые полосы, на которые по медно-серебряным проводникам подается напряжение 220 Вольт переменного тока. Полосы запаяны в прозрачную пленку из полиэстера. Теплопроводность графита намного выше, чем у аналогов, которые используются в системах обогрева, а электромагнитное излучение в 10 раз меньше. Это свойство позволяет достигать большей эффективности и теплоотдачи, при меньшем потреблении энергии.

Преимущества и недостатки ИК пленочного пола:

• Материал имеет минимальную толщину. Это не только существенно упрощает монтаж, но и позволяет практически не уменьшать высоту комнаты при укладке такого нагревающего слоя;
• Воздух не пересушивается даже при постоянной работе нагревателей;
• Система достаточно надежная, безопасная. Риски поломок сводятся к минимуму благодаря параллельному соединению всех элементов;
• Пленка отличается повышенной прочностью, она практически не деформируется;
• Для упрощения монтажа применяется специальная сетка из микроволокна;
• Монтаж пленочных полов простой, занимает минимум времени.

• Высокая стоимость;
• Небольшую толщину пленочного материала. Тонкая пленка не «съедает» высоту помещения, но очень легко рвется, что нужно учитывать при монтаже;
• Потребность в идеально ровном основании. Для укладки инфракрасных пленочных полов не требуется устройство стяжки, но их нужно стелить исключительно на ровную поверхность, иначе они будут работать неэффективно и некорректно;
• Сложность подключения токопроводящих контактов к пленке.

Стержневой

Система стержневого теплого пола – это комплект матов, на каждом из которых размещены нагревательные элементы (стержни) с шагом в 10 сантиметров. Принцип действия здесь в целом не отличается от пленочных полов. Соединение в стержневом ИК теплом поле параллельное: все секции работают вне зависимости друг от друга. Так обеспечивается максимальный уровень безопасности системы в целом.

Преимущества и недостатки стержневых инфракрасных полов:

• Материал отлично совмещается с разнообразными клеящими составами.
• Хорошо справляется с негативными механическими воздействиями и отличается повышенным уровнем прочности.
• Его допускается использовать практически с любыми типами финишных напольных покрытий.
• Дополнительная базовая подложка не требуется: система и без нее сохраняет стабильность формы.
• Имеется защита от перегрева, что обеспечивает сохранность верхнего слоя.

• более высокая по сравнению с пленочным цена;
• высокий расход электроэнергии;
• неудобно производить ремонт перегоревших участков провода: для этого придется разобрать часть поверхности;
• поверхность не такая теплая, как при пленочном обогреве.

Виды пленочных полов

Сначала необходимо выяснить принцип работы каждого вида пленочной конструкции. В настоящее время применяют несколько технологий получения тепловой энергии от тонких тепловых подложек. Они отличаются не только материалами изготовления, но и принципами получения тепловой энергии.

В целом, все системы можно разделить на 2 вида – конвекционные и инфракрасные. Каждая из них обладает определенными техническими и эксплуатационными характеристиками, которые необходимо учитывать при выборе.

Конвекционные

На тонкую пластину наносят слой металлизированного материала – зачастую это алюминиевое напыление. На боковых поверхностях конструкции находятся токопроводящие линии, которые с помощью кабеля питания подключаются к терморегулятору. При прохождении тока электрическое сопротивление напыления способствует повышению температуры поверхности. При этом тепловая энергия передается воздуху в помещении. Часть ее расходуется при прохождении бетонной стяжки (если таковая присутствует).

Одним из примеров подобной конструкции является пленочный теплый пол teplofol nano. На тонкую подложку (0,33 мм) наносятся линии алюминиевого напыления. Для защиты токопроводящих элементов используются тонкие слои высокотемпературного полиэстера, которые располагаются с обеих сторон алюминиевой прослойки. Тонкие полосы обеспечивают равномерный нагрев пола даже при минимальном потреблении электроэнергии.

ИК пленки

Принцип работы инфракрасных пленочных поверхностей абсолютно другой. Внешне конструкция практически полностью схожа с конвекционной. Но вместо алюминиевого слоя на полимерную подложку наносят карбоновые полосы. Они подсоединены параллельно с боковыми токопроводящими линиями. При прохождении тока через карбоновый слой происходит генерация ИК излучения. Оно не приводит к повышению температуры на поверхности конструкции. При их попадании на предмет он начинает нагреваться.

По такому же принципу работает пленочный теплый пол Calorique. При оптимальном шаге нагревательных элементов 1,68 см обеспечивается номинальная мощность 90 Вт/м². Примечательно, что именно эта торговая марка выпускает пленку шириной не только 50 см (стандарт). В ассортименте компании есть модели с шириной 80 и 100 см. Это удобно при монтаже в помещении с нестандартными размерами.

Разновидности

Прежде чем рассмотреть, как выполнить монтаж инфракрасного теплого пола своими руками, следует разобраться, каких видов данная конструкция может быть. Существуют инфракрасные пленочные и стержневые нагревательные полы.

ИК пленочный пол

В пленочных вариантах чаще всего применяют карбон. Его размещают между двумя слоями пленки из полимера. По краям пленки с двух сторон проходит медная токоведущая шина. Именно по ней к карбоновой пасте и попадает электрический ток. Который в свою очередь вызывает выделение тепловой энергии. Как правило, чаще всего используются полосатые карбоновые пленки. Ширина полос карбона может быть разной. Но независимо от этого все полосы собраны в блоки. Встречаются и инфракрасные пленочные варианты со сплошным напылением карбона.

ИК стержневой пол

Существует и стержневой инфракрасный теплый пол, который представлен множеством стержней, подключенных параллельно с помощью соединительных гибких проводов. В стержнях содержится медь, карбон и серебро. Ток, попадая на карбон, начинает интенсивно вырабатывать тепло. Главным преимуществом пола данного вида является то, что конструкция обладает способностью саморегуляции. Так, если на пол что-то поставили, и он нагрелся из-за плохой теплоотдачи, тепла он начнет вырабатывать меньше. Соответственно, температура понизится.

Но это не означает, что регулятор температуры не нужен. Так терморегулятор для пленочного инфракрасного теплого пола является просто необходимым элементом. Но и в системе с греющими стержнями данный элемент играет важную роль – защищает от перегрева. Поэтому без терморегулятора и датчика температуры не обойтись, независимо от разновидности инфракрасного пола.

Основным недостатком системы является то, что стоимость инфракрасного теплого пола стержневого типа достаточно высокая. Гораздо выше, нежели у пленочных аналогов, которые также дешевыми назвать нельзя. Некоторые пользователи также отмечают сложности, возникающие с подключением устройства.

Самостоятельный монтаж

Дальнейшая установка инфракрасного пола своими руками ведется в следующей последовательности:

Конструкция инфракрасного пола

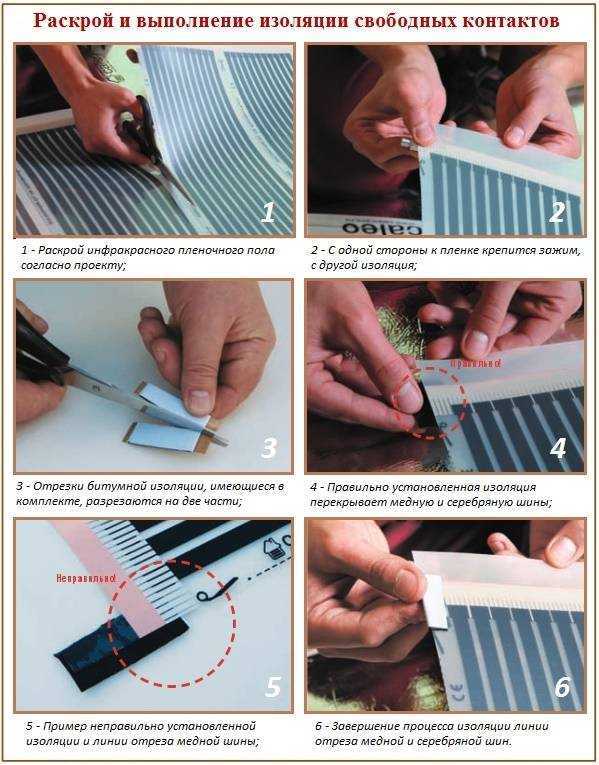

Пленка разрезается по обозначенным производителем линиям, в соответствии с разработанной ранее схемой, на отрезки

При проведении этой операции важно избежать повреждений, которые в последующем могут привести к снижению эффективности обогрева.
Раскладываются полосы пленки, направляя медные контакты вниз. Подготовленное основание пола должно быть абсолютно сухим.
Устанавливаются контактные зажимы, к которым подключаются провода с последующей изоляцией всех мест соединения

Также своими руками битумной изоляцией с изнанки покрываются те участки пленки, где производились разрезы.
Для заземления по периметру каждого отрезка фиксируется фольгированный скотч, конец которого зажимом подсоединяется к проводу заземления.

К нижней стороне инфракрасной пленки подключается термодатчик с обязательной последующей изоляцией.
Устанавливается терморегулятор. Для проводов, идущих от зажимов, в термоизоляции вырезаются канавки и готовятся отверстия под плинтусом. Также выводится и присоединяется провод от термодатчика. Сам терморегулятор подключается к автомату. Для обеспечения полной безопасности устанавливается устройство защитного отключения (УЗО).
Производится пробное включение в электросеть. Проверяется отсутствие искрения и излишнего нагревания мест соединения. Тепло на плоскости пленки должно быть равномерным.

После успешного прохождения тестирования пол отключается. Теперь уже можно приступать к укладке своими руками финишного покрытия. Под плитку, на уложенную предварительно армирующую сетку, наносится клеевой состав. Если планируется настелить паркет или ламинат, то под них вначале оборудуется специальная подложка. При выборе в качестве чистового покрытия линолеума или ковролина нужно предварительно пленку накрыть листами ДВП.

Схема подключения инфракрасного пола

При внимательном подходе к монтажу инфракрасного пола и предварительном изучении технической документации с подробной инструкцией, предлагаемой производителем конкретного вида устройства, можно полностью уложить его самостоятельно в течение двух-трех часов.

Что такое электрический тёплый пол плёночный

Плёночным пол называется потому, что нагревает поверхность не кабель, а специальная плёнка. Её толщина всего около полмиллиметра. Состоит она из медных проводов и полупроводников из карбона.

Плёнка не излучает электромагнитного поля, так как греет за счёт инфракрасных волн, которые оказывают благотворное влияние на Ваше здоровье. Она греет только те материалы, которые стоят на их пути, и почти не нагревают воздух. За это специфическое свойство обогрева он называется инфракрасный плёночный тёплый пол.

Датчик температуры можно укладывать как по плёнке, так и под ней (по желобку). Какой способ предпочтительнее для конкретных плёнок, уточняйте у продавца или производителя.

Как заземлить теплый ИК пол

В качестве дополнительной меры устанавливаются автоматические отключающие устройства: автоматы и УЗО. Эксплуатация плёночного тёплого пола без заземления приводит к отказу от гарантийных обязательств компании производителя.

Распространенные ошибки в монтаже полов

Укладка пленочного пола неправильной стороной. Медные контакты должны лежать «лицом» в пол.
Монтаж можно проводить исключительно на сухую поверхность. Вмонтированный в бетонную стяжку пол разрешается включать только спустя 30 дней после заливки раствора.
Проверка работоспособности пленки проводится перед укладкой напольного покрытия.
Без терморегулятора пол не сможет эксплуатироваться долго

Установить датчики после укладки напольного покрытия достаточно проблематично.
Во время монтажа крайне важно не повредить пленку. Разрывы и разрезы приводят к быстрому выходу из строя.

Сколько стоит монтаж плёночного тёплого пола

самостоятельной установке

Во сколько обойдется пленочный пол.

• Самостоятельная укладка. Если выбрать отечественный пол БНК – 2370, то за 20 м², придется заплатить около 13850 руб. Без учета стяжки и проведения других работ. Цена терморегулятора составит от 800 руб. и выше. Расчёт стоимости настилки плёночного пола на 1 м² компании DEVI увеличит стоимость до 22890 за комнату в 20 м².
• Стоимость работ по установке ИК пола варьируется в зависимости от региона РФ и компании подрядчика, но в целом составит от 1500 до 2000 руб. за м², с учетом полной стоимости расходных материалов и напольного покрытия. Получается, что полная стоимость ремонта под ключ, с монтажом ламината или линолеума составит приблизительно 40 000 руб. за комнату в 20 м².

Одним из главных элементов уютного жилья является красивый и теплый пол. Еще совсем недавно существовал кабельный и водяной вид системы подогрева, сейчас все большей популярности набирает инфракрасный теплый пол. Он отапливает помещение за счет инфракрасных волн. Данный вид пола не нуждается в заливке цементной стяжкой, может укладываться под любые поверхности. Инфракрасный теплый пол питается от электричества, но нагрев происходит от пленки, которая прогревается от медных проводников. Установка инфракрасных теплых полов своими руками не составит никаких сложностей и займет несколько часов вашего времени.

Как подключить инфракрасный теплый пол своими руками

Подключение проводится в несколько этапов:

1. Выравнивание пола, его очистка. Уклон не должен быть более 3 мм.
2. Сверление отверстия под датчик. К штробе подводится кабель электрического питания.
3. Укладка тепловой изоляции. Рекомендуется применять отражающие материалы. Толщина изоляции должна находиться в пределах 3-5 мм.В качестве отражателя не рекомендуется использовать материалы, покрытые алюминиевой фольгой.
4. Монтаж матов. Установка пленки проводится по вектору к стене, где была предварительно пробита штроба под терморегулятор. Необходимо выдержать отступ от стен 10-20 см, определить зоны, где будет находиться тяжелая мебель, чтобы оставить их без обогрева.
5. Самостоятельная установка инфракрасных полов продолжается процессом изоляции концов пленки.
6. Зажимы. Заизолированные отрезки кабеля должны иметь на своих концах специальные зажимные устройства.
7. Подводка проводов. Они должны подключаться к зажимам параллельно. Провода должны находиться в области плинтуса.
8. Монтаж датчика температур. Терморегулятор устанавливается в заранее приготовленную штробу.
9. Подключение к питанию, тестовый запуск.
10. Звукоизоляция. Монтажные работы предусматривают применение рулонного материала. Может использовать мультифункциональное изделие для защиты от влаги и шумов.

Подключение терморегулятора проводится по аналогичному принципу работы с другими электрическими обогревателями. Так, с одной стороны к двум контактам подключаются 2 кабеля терморегулятора. С противоположной стороны подводятся провода от пленки. Центральные контакты ведут к сети электропитания. Устройство термодатчика имеет 2 заземляющих провода, которые нужно соединить клеммой.

Как подключить ИК пол к сети

Неправильный монтажсамостоятельной укладки

Как правильно выполнить эти работы?

После проведения работ и подключения проводов к электрической сети, выполняется проверка работоспособности системы. Еще до того, как уложить финишное покрытие, пол включают в сеть и проверяют как работает каждая секция. Так как работа полов связана с инфракрасным излучением, нагрев будет ощущаться сразу.

Подключить пленочный теплый пол своими руками достаточно просто. При наличии определенных навыков, на монтаж системы отопления потребуется 1-2 часа. Достаточно тщательно соблюдать описанный поэтапный метод монтажа, чтобы выполнить работы самостоятельно и быстро.

Порядок действий

Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:

Расчеты

Перед началом работ необходимо все правильно рассчитать

Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.

Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.

Установка терморегулятора

Монтаж терморегулятора

Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.

Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.

Подготовка чернового пола

Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.

Укладка теплоизоляции

Особенности укладки теплоизоляции

Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.

Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

Монтаж пленочного полотна

Можно приступать к укладке пленочного полотна

Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.

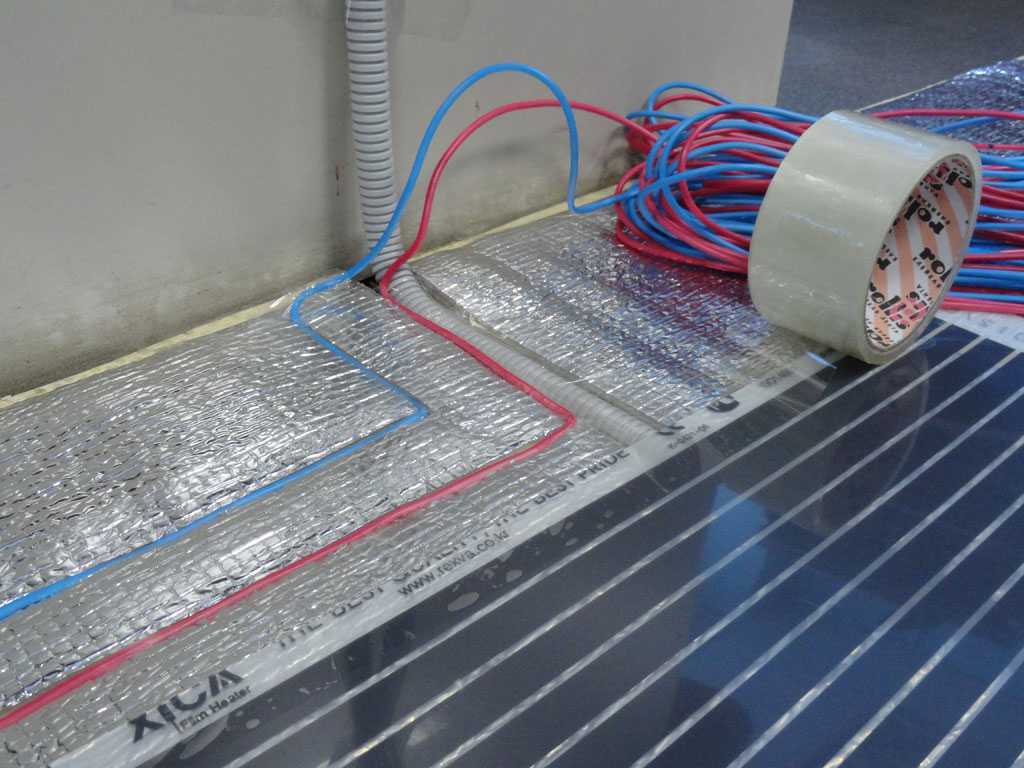

Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.

Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.

Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.

Укладка напольного покрытия

Укладка напольного покрытия

После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).

Как устроена система пленочного теплого пола?

Теплый пол в виде пленки устроен довольно сложно, в домашних условиях такую систему не изготовишь. Нагревательным элементом служит уникальная наноструктура, выполненная из углеродных материалов, в которых атомы углерода образуют гексагональную решетку. Этот материал обладает способностью генерировать невидимое человеческому глазу инфракрасное излучение.

Нагревательным элементов инфракрасного теплого пола служит гексагональная улеродная нанорешетка, заключенная в два слоя прочного полимерного покрытия и соединенная медными шинами, покрытыми слоем серебра

Нагревательный элемент помещают между двух слоев плотного полимерного материала. Эти полосы, ширина которых составляет примерно 15 мм, соединены специальными токопроводящими медными шинами, защищенными серебряным покрытием.

Полимерный слой защищает нагревательный элемент от влаги, механического воздействия, возгорания и других негативных факторов, но при этом прекрасно пропускает инфракрасные лучи.

Достоинства и недостатки

Пленочный пол очень ценится мастерами и собственниками жилья благодаря тому, что он имеет массу достоинств. К сожалению, система не лишена и ряда недостатков. Для начала стоит поговорить о плюсах использования данных нагревательных элементов.

1. Смонтировать такой подогрев можно за считанные часы, после чего можно сразу приступать к обустройству чистового пола. Таким образом, экономится немало свободного времени. Более того, окончив монтаж нагревательной пленки, ее можно сразу же включать и использовать.

2. Расход электроэнергии невелик – если сравнить данную систему с кабельными теплыми полами, то расход электричества будет на 20% меньше, чем в первом случае.
3. Такой пол не будет влиять на увеличение высоты уровня чернового пола. Максимальный подъем составит всего 3-4 мм, а значит, корректировать дверные проемы и прочие элементы в помещении не придется.

4. С монтажом справится любой человек, имеющий элементарные знания о том, как владеть самыми простыми инструментами.

5. Такие системы нагреваются очень быстро, прогрев идет равномерно.
6. Полы способны выносить достаточно большие нагрузки. Их можно обустраивать даже в спортзале – системе подогрева не будет ничего из-за того, что по поверхности отделочного напольного материала кто-то активно прыгает.

7. Полы безопасны для здоровья и даже не пересушивают воздух в помещении.

Но и недостатки у материала, как было выше сказано, есть

Их важно знать, чтобы не было потом неприятных сюрпризов. Минусы использования заключаются в следующем

Тем, кто не знает элементарных правил работы с электричеством, подключить такой пол может быть сложно.
Пленку важно правильно разрезать по определенным местам, иначе система не будет функционировать как нужно.

Поверхность чернового пола должна быть выровненной обязательно. Так что иногда от выполнения стяжки отказаться совсем не получится.
Это – не дешевая система подогрева.
Укладка может быть произведена только на открытом участке пола, то есть под мебелью укладывать пленку запрещается.

ИК пленка прослужит минимум 10-20 лет

Разновидности системы тёплого пола

Отопление ИК типа классифицируется на разные виды

Это нужно принять во внимание при подборе материала для обустройства на пол и непосредственно приборной части

Подсоединение инфракрасного обогревающего пола также обусловлено его типом и свойствами. Различают полы: лентами, плёнками и стержнями. По похожему принципу функционируют плёнка и лента, так что их можно причислить к одной разновидности.

Карбоновая плёнка

Плёнка из карбона – идёт сплошным полотном. Но содержит те же составляющие, что и углеродная:

1. Основной шар плёночной изоляции.
2. Две пластины проводящие ток;
3. Нагревательный элемент;
4. Верховой шар плёночной изоляции.

Отличие только в том, что вместо нагревательных полос, здесь находится только единая сплошная. Карбоновый тёплый пол имеет некоторые преимущества:

• для формирования плёнки применялись материалы с положительным коэффициентом температуры. То есть у материала отсутствует эффект запирания тепла. Такая карбоновая плёнка не станет перегревать покрытие на полу;
• карбоновая плёнка прогревается скорее углеродной. Но такой тёплый пол задействует большой объём электроэнергии;
• у карбоновой плёнки отсутствуют мостики холода. Этот материал укладывается вплотную один к другому, из-за этого нагрев пола происходит более равномерно.

Углеродная плёнка

Своеобразие построения и применения этого обогревательного ИК покрытия:

• греющие элементы скомпонованы из карбоновых волокон;
• образцы с напылением графита имеют большую прочность и длительный срок эксплуатации;
• в основании покрытия – износостойкая, тянущаяся и крепкая лавсановая плёнка с качествами изоляции электричества.

Находит применение в создании поперечных и вертикальных плоскостей.

Греющий стержневой пол

Такой обогревающий инфракрасный пол содержит 2-3 мата, на них крепятся стержни с греющими элементами. Они располагаются на 9-10 см в удалении одна от другой. Устройство действует похожим образом, что и плёночный вид.

Рассмотрим особенности стержневого варианта:

• совмещаются со всякими клеевыми составами;
• подходят для любого типа покрытий на пол;
• не требуется добавочная подложка;
• не подвергаются механическим нарушениям, им свойственна особая прочность;
• отделы стержневого пола действуют вне зависимости друг от друга;
• оборудование не перегреется, не испортит покрытие и переносит любые нагрузки механические.

1 этап – разработка проекта и расчет

Важная особенность монтажа инфракрасного пленочного пола
состоит в том, что он не монтируется под мебель. Таким образом, приступая к
расчету необходимого количества материала и определяясь с местом укладки пленки
нужно вычесть ту площадь, под которую пленка не будет уложена.

Примечание. Чтобы система считалась эффективной, пленка
должна покрывать не менее 80% поверхности помещения в случае, если пленочный
пол будет основной системой отопления дома/квартиры и не менее 40%, если
вспомогательной (альтернативной, дополнительной).

Расчет инфракрасного пленочного теплого пола

Формула:

расчет общей площади помещения: Sп=a*b*2;

расчет площади обогрева Sоб = Sп – (Х, Y, Z)

Где,

Sп – общая площадь помещения м.кв.;

а,b – длина и ширина помещения, м;

Sоб – площадь обогрева, м.кв.;

Х, Y, Z – неподвижные и/или низкостоящие предметы интерьера
(мебель, бытовая техника и т.п.).

Примечание. Расчет обогреваемой площади производится с
учетом того, что ИК-пленка укладывается не ближе чем на 100 мм к любой
вертикальной (смежной) поверхности или объекта.

После расчета отапливаемой площади нужно рассчитать
достаточную мощность системы. Следует знать, что диапазон мощности
нагревательной пленки составляет 150-220 Вт/м.кв.

Расчет энергопотребления инфракрасного теплого пола

Показатель потребления энергии для пленочного пола можно
вычислить по формуле: Э=Sп*k*Т

Где, Э – энергопотребление, Вт/час;

Sп – общая площадь помещения м.кв.;

k – коэффициент пересчета (зависит от установленной
температуры, если система включена на 40% – коэффициент составит 0,4);

Т – тепловая мощность пол.

Затраты на отопление инфракрасным полом легко рассчитать,
зная тариф на электроэнергию в конкретном регионе.

Расчет мощности инфракрасного теплого пола

Возможна ситуация, когда площадь помещения достаточно
большая и для монтажа системы пленочного отопления необходимо использовать
несколько комплектов инфракрасной пленки – в этом случае их мощность
суммируется. P общ. = Р1 +Р2+…+ Pi,

Если использовалась часть комплекта, расчет производится по
формуле:

Р общ.= 110·L

Где,

P общ – общая мощность пленочного пола, Вт;

P1…Pi – мощность отдельно взятого комплекта пленки, Вт.

L – длина инфракрасной пленки, которая используется при
монтаже;

110 – коэффициент пересчета мощности пленочного пола.

Расчет количества терморегуляторов и место их установки

Функция терморегулятора для инфракрасного теплого пола –
регулировать уровень отопления.

Что касается количества, то следует знать, что при
подключении нескольких комплектов пленочного пола необходимо устанавливать
несколько терморегуляторов, ведь потребляемая мощность теплого пола
суммируется.

Устанавливать терморегулятор желательно на высоте не менее
150-200 мм. над уровнем чистового покрытия, а для комфортного пользования на
высоте около метра (высота розеток). Второй вариант возможен, если установка
системы теплый пол инфракрасный производится до выполнения ремонтных работ.

Совет. Терморегулятор располагают на стене, которая
расположена перпендикулярно направлению укладки полос. Такой прием позволит
уменьшить длину провода.

Крепится терморегулятор рядом с электропроводкой скрытым или
наружным способом.

При превышении допустимой нагрузки на терморегулятор
используется два варианта подключения:

зонирование и подключение каждой зоны к своему терморегулятору;

включение в схему твердотельного реле или магнитного
пускателя. В этом случае, система будет управляться одним реле. Такое
подключение требует определенных знаний, что требует привлечения электрика.

Схема укладки инфракрасной пленки для теплого пола включает
в себя указание направления размещения полос. Производители и мастера
рекомендуют укладывать пленку вдоль более длинной из сторон, это сократит
количество разрезаний нагревательной пленки на поворотах.

Правила размещения (укладки) инфракрасной пленки пола:

первый ряд пленки следует размещать не ближе чем 100 мм. к
стене (или к другому объекту), но не дальше 400 мм;

шаг линии отреза пленки – 250 мм. Резать пленку в других
местах запрещено;

расстояние между соседними полосами пленки – не менее 10
мм.;

предельно допустимая длина полосы пола – 8 000 мм.

Проект инфракрасного пленочного теплого пола должен
содержать:

расчет полезной площади;

расчет мощности системы;

место установки терморегулятора (и их количество, при
монтаже теплого пола в большом помещении);

направление укладки полос пленки;

количество полос (зависит от ширины пленки).

Итогом проектирования должна стать схема монтажа, которая
необходима как для выполнения монтажных работ, так и для дальнейшей
эксплуатации и ремонта.

3 этап – монтаж инфракрасного теплого пола

Пошаговая инструкция для новичков без опыта в строительстве:

1. Подготовка (изучение мер безопасности)

Если работы выполняет непрофессионал, нужно ознакомиться с
техникой монтажа и мерами безопасности:

свести к минимуму хождение по уложенной пленке. Защита
пленки от механического повреждения, возможного при перемещении по ней,
достигается благодаря использованию мягкого укрывного материала (толщиной от 5
мм);

не допускать установки на пленку тяжелых предметов;

исключить падение инструмента на пленку.

Правила безопасности при устройстве ИК теплого пола:

запрещено подключать к источнику питания нагревательную
пленку, свернутую в рулон;

монтаж пленки выполняется при отсутствующем электропитании;

подключение к электропитанию выполняется строго по СНиП и
ПУЭ;

выдерживаются правила монтажа пленки (длина, отступы,
отсутствие нахлестов и т.п.);

используется только подходящий утеплитель;

исключается монтаж пленки под мебель и другие тяжелые
предметы;

исключается монтаж пленки под низкостоящие предметы.
Таковыми являются все предметы, имеющие воздушный зазор между нижней
поверхностью и полом менее 400 мм;

не допускается контакт пленки с коммуникациями, арматурой и
другими препятствиями;

обеспечивается изоляция всех контактов (зажимов) и линии
отреза токопроводящих медных шин;

пленочный пол не устанавливается в помещениях, где высок
риск частого попадания воды;

обязательная установка УЗО (устройство защитного
отключения);

заламывать, перерезать, перегибать нагревательный кабель;

монтировать пленку при температуре ниже -5 °С.

2. Подготовка места установки терморегулятора

Включает в себя штробление стены (для проводов и датчика
температуры) до пола и сверление отверстия для прибора. Питание на
терморегулятор подается от ближайшей розетки.

Совет. Провода целесообразно укладывать в гофру, этот прием
позволит упростить техническое обслуживание и ремонт в случае необходимости.

3. Подготовка основания

Инфракрасная пленка укладывается только на ровную и чистую
поверхность. Отклонение поверхности по горизонтали, превышающее 3 мм, также
недопустимо. Мастера рекомендуют обработать поверхность грунтовкой.

Примечание. Демонтаж старого пола (чернового) не требуется,
если его поверхность не вызывает нареканий.

6. Укладка инфракрасного теплого пола

нанесение разметки для укладки на пол;

подготовка полосы пленки нужной длины

Обратите внимание
резать пленку можно только по линии реза;. пленка располагается по направлению к той стене, которая
предназначена для установки терморегулятора

Ориентируется полоса медным
нагревателем вниз;

пленка располагается по направлению к той стене, которая
предназначена для установки терморегулятора. Ориентируется полоса медным
нагревателем вниз;

выдерживается рекомендованный отступ от стены в 100 мм;

выдерживается рекомендованный отступ (промежуток) между
краями полотен инфракрасной пленки в 50-100 мм (перехлест пленки не
допускается);

полосы возле стен приклеиваются к утеплителю скотчем
(квадратами, но не сплошной полосой). Это позволит избежать смещения полотна.

7. Установка зажимов

На концы медной шины нужно присоединить металлические
зажимы. При установке необходимо, чтобы одна сторона зажима вошла между медной
шиной и пленкой. А вторая располагалась над медной поверхностью. Обжим выполняется
равномерно, без перекосов.

8. Подключение проводов инфракрасного пола

Выполняется установка проводов на зажим с последующей
изоляцией и плотным обжимом. Также изолируются концы медной шины в месте
отрезания. Соблюдается требование параллельного подключения проводов (правый с
правым, левый с левым). Чтобы не путаться удобно использовать провод разных
цветов. Потом провода будут укладываться под плинтус.

Совет. Чтобы зажим с проводом не выступал над пленкой, его
можно поместить в утеплитель. Предварительно в утеплителе вырезается квадрат
под зажим.

9. Установка датчика температуры для терморегулятора

Температурный датчик рекомендуется установить в центре
второй секции под пленку. Чтобы датчик не повредился при движении, под него
нужно вырезать отверстие в утеплителе.

Монтаж температурного датчика для пленочного теплого пола

Схема подключения терморегулятора пленочного теплого полаПодключение терморегулятора для инфракрасного теплого пола
