Сколько электроэнергии потребляет теплый пол и как ее рассчитать

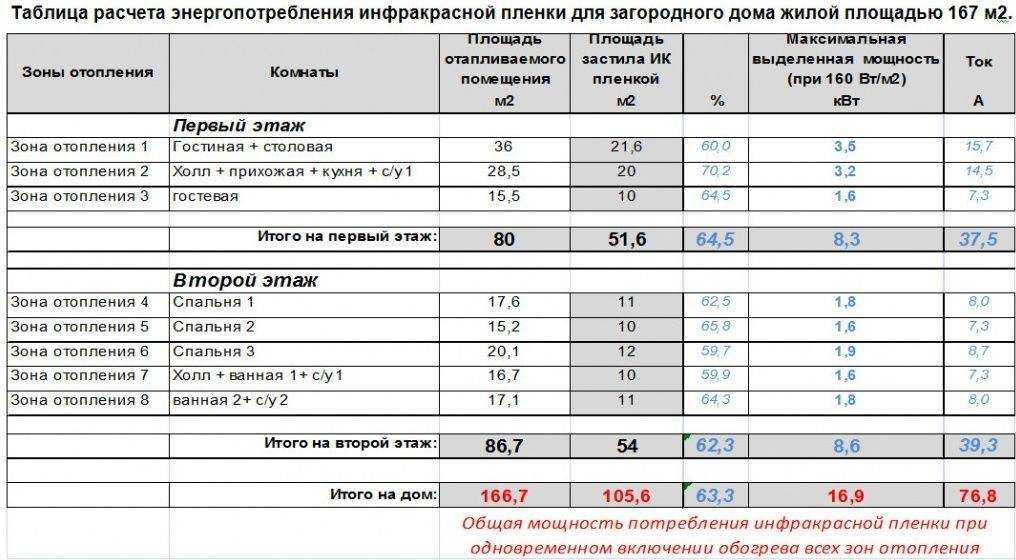

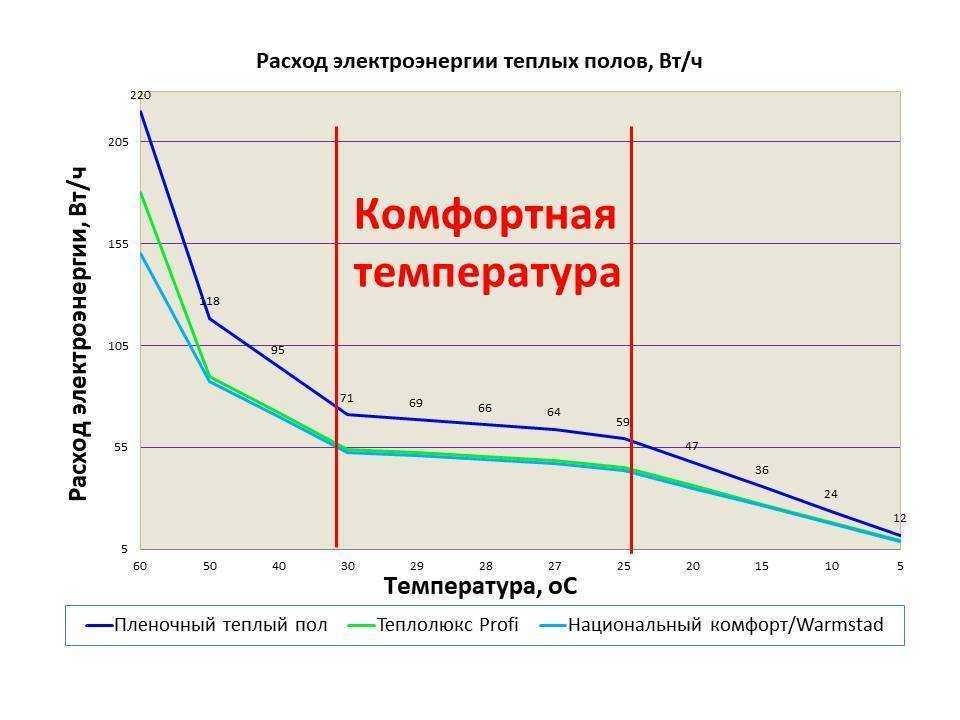

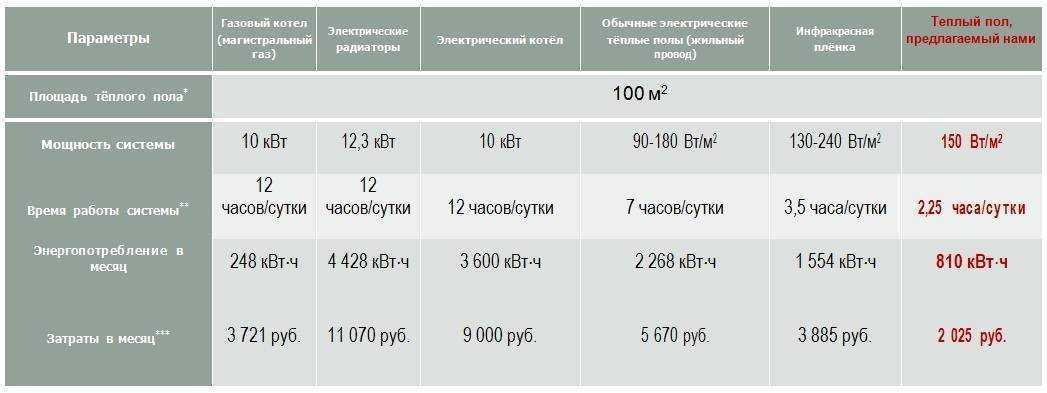

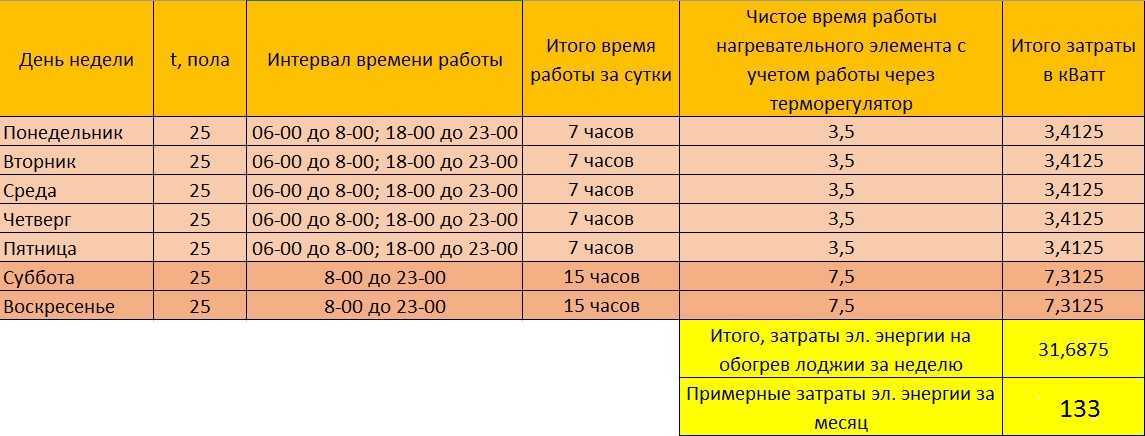

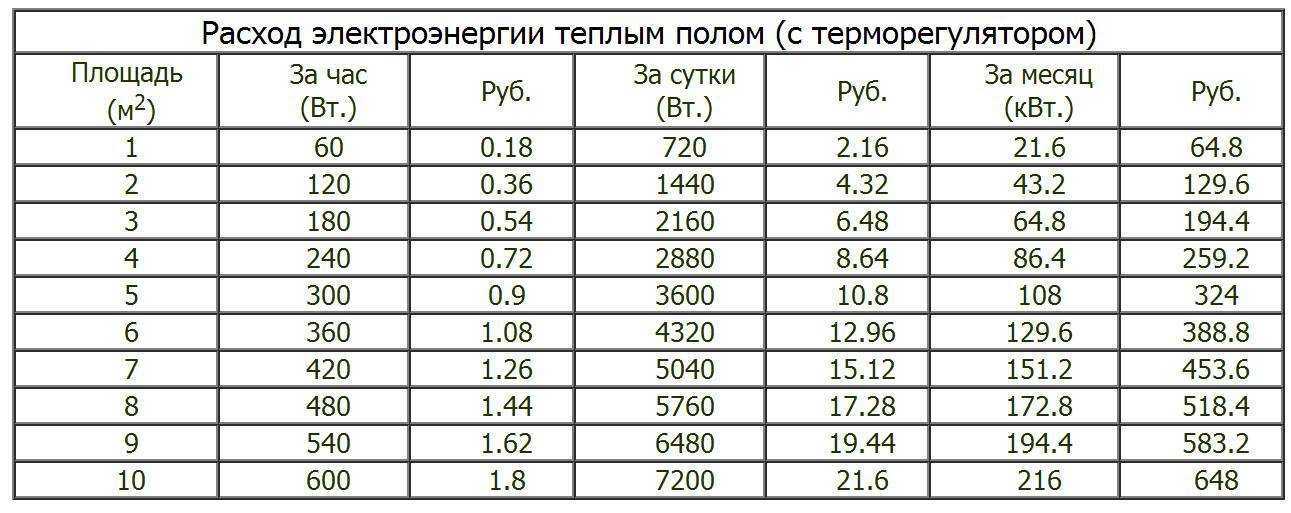

Отличие дорогих электронных термостатов от механических

Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?

А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.

Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.

То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.

Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.

Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.

Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).

Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.

Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.

Подключение и монтаж пола

Для подключения любого из вышеописанных терморегуляторов необходимо:

1. Подобрать место для установки управляющего устройства.
2. К этой точке подвести проводку от розетки.
3. Установить на полу датчик температуры с прокладкой от него кабеля до термостата.
4. Подсоединить все электропровода в соответствие со схемой подключения из инструкции системы напольного отопления.
5. Проверить работоспособность ТП и закрыть его стяжкой или финишем.

Прокладка проводов производится с использованием гофрированных трубок. Температурный сенсор должен располагаться между нагревательных элементов и на расстоянии от стены минимум 0,5 метра. А сам регулятор следует размещать подальше от окон и таи, где он не будет закрыт створкой межкомнатной двери.

Подключение терморегулятора

Терморегуляторы для электрических полов

Производится управление теплым полом электрическим блоком, на котором вы можете настраивать работу нагревательных элементов. Обычно вы можете включать и выключать нагрев, регулировать температуру, а также настраивать периодичность включения и выключения термоэлементов.

Разделим их по принципу их работы:

• Электронно-механический регулятор – самый простой способ управления тёплым электрическим полом. Набор функций такого приспособления достаточно скуден: регулирование нагрева и отключение электрического пола. Управление производится вручную с помощью колёсика, как на утюге, подключённого к регулятору, который поддерживает постоянную температуру пола. Благодаря своей простоте, такой «пульт» – это одно из лучших решений, ведь его цена достаточно низкая, а поломки возникают редко и легко устраняются.
• Цифровая панель управления работает также, как и предыдущий вариант, но отличается способом управления: пользователь задаёт нужную температуру не колёсиком, а кнопками либо сенсором. Также оснащён блок управления теплыми полами электрическими датчиками, которые замеряют температуру пола и воздуха в квартире, после чего, передают собранную информацию на терморегуляторы.
• Программируемый терморегулятор – самая современная разработка на рынке обогревательного оборудования. Данный регулятор оснащён несколькими датчиками замера температуры, которые передают информацию на контроллер, способный поддерживать разную температуру в отдельных комнатах либо участках, организованных разными нагревательными цепями. Самые современные программируемые терморегуляторы могут управляться с помощью сети интернет, например, вы можете выйти из дома, отключив нагрев, а когда будете возвращаться, снова включить его со смартфона, чтобы пол прогрелся до вашего прихода.

Разновидности комнатных терморегуляторов

В зависимости от функциональных возможностей беспроводные термостаты бывают трёх видов:

1. Простые — приборы только поддерживают заданную температуру в жилом помещении, при этом никак не влияют на снижение потребления газа.
2. Программируемые (программаторы) — пользователь имеет возможность установить и настроить режим работы отопительного оборудования не только в течение суток (днём и ночью), но и по дням недели, а также на период отъезда хозяев. Установка таких терморегуляторов способствует значительному снижению расхода газа.

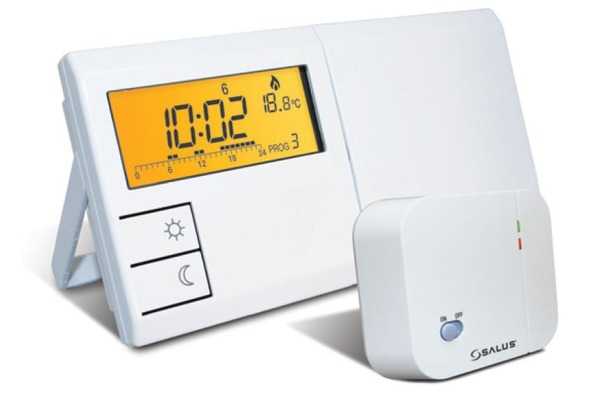

Фото 1. Терморегулятор программируемый недельный беспроводной SALUS 091FL RF. Предусматривает 6 заводских и 3 программы индивидуальной настройки.

1. С функцией гидростата — приборы не только поддерживают оптимальный температурный режим в жилом помещении, но и контролируют в нём уровень влажности.

После внесения в память беспроводного термостата желаемых параметров температуры в помещении, пользователь может больше не задумываться о контроле над работой отопительной системы. В случае снижения температуры воздуха ниже минимального предела, заданного программой, терморегулятор передаёт об этом сигнал на контрольный блок, после чего отопитель и насос включаются автоматически.

Этот же принцип работы реализуется в случае превышения максимально допустимого значения температуры воздуха в комнате — газовый котёл отключается самостоятельно.

Принцип работы

Принцип работы терморегулятора для пола основан на реакции датчика температуры. Далее опишем принцип работы на примере механического устройства:

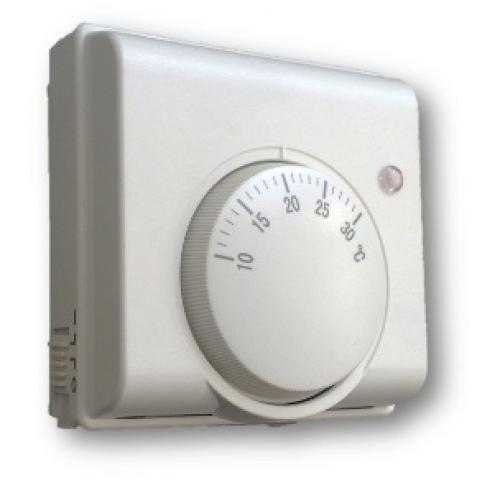

1. Владелец прокручивает ручку регулятора на необходимое положение, которое соответствует температуре отключения цепи. При этом цепь включается, напряжение подается на нагревательный элемент теплого пола.
2. Нагревательный элемент греет пол, повышая температуру поверхности, воздуха вокруг и самого нагревателя.
3. При достижении установленной температуры, датчик размыкает контакты и электрическое напряжение перестает подаваться на нагревательный элемент. Он отключается.
4. Температура постепенно снижается, датчик остывает и снова замыкает электрическую цепь. Нагрев возобновляется.

В качестве датчика, на механических приборах, установлена биметаллическая пластина. Она изгибается при повышении и понижении температуры.

Основные критерии выбора

Некоторые производители продают терморегулятор в комплекте с теплым полом.

Понятно, что в комплект идут далеко не самые сложные модели прибора, имеющие минимальное число функций и небольшую стоимость. Но вполне может быть, что вам этого будет достаточно, если обогреваемая площадь невелика.

При необходимости выбрать другой прибор, полезно учитывать несколько его параметров:

1. Технические характеристики:
   • механика или электроника, либо программируемая электроника,
   • выносные или встроенные датчики,
   • датчики температуры пола или воздуха по отдельности или совместно.

1. Мощность прибора.

На приборе указана максимальная мощность теплого пола, на которую он рассчитан.

Но на деле следует покупать прибор, рассчитанный на большую нагрузку, чем теплый пол в помещении. Превышение должно составлять 15-20%, тогда прибор будет работать достаточно долго.

При очень больших помещениях теплый пол настилается отдельными блоками, каждый из которых подключается к своему термостату.

1. Способ установки:
   • Накладные – укрепляются в специальный короб на стене, подходят для всех типов стен.
   • Встраиваемые: для них следует проштробить канавки для сокрытия проводов и просверлить отверстие для установки монтажной коробки для крепления прибора. Не используются в деревянных домах.
   • Для подключения с DIN-рейки: эти термостаты устанавливаются в панели распределительного щитка.

1. Дизайн, оформление:

1. Число каналов:
   • один прибор контролирует два помещения – необходимо соблюдать ряд условий,
   • два одноканальных прибора в одной коробке,
   • один двухзонный терморегулятор.

1. Управление и программирование

Модуль управляющий Watts WFHC-BAS

Watts WFHC-BAS на 6 зон, 220В, нормально закрытых сервоприводов стоит 5650р.

Паспорт Watts WFHC-BAS.

Модуль можно применять как самостоятельное устройство и как компонент системы автоматизации. Есть варианты расширения и применения радиомодулей.

Если применять модуль с функцией программирования и родные термостаты, то можно программировать все термостаты с одного модуля.

Рассмотрим схемы соединения из этого паспорта.

Похоже это именно то что мне надо. Возможно подключение терморегуляторов, выдающих 220В! К тому же клеммы подключения скрыты и по фото видно, что качественный продукт.

Терморегуляторы для электрических теплых полов

Если электрический теплый пол включить в систему питания переменным электрическим током, то он будет без проблем работать. Как и любой электроприбор, ему достаточна всего лишь розетка. Но как он будет работать, вот вопрос.

• Это бесконтрольное потребление электроэнергии, которую придется оплачивать. А, значит, говорить об экономии уже не приходится.
• Работая с максимальной мощностью, теплый пол скоро придет в негодность. Такие нагрузки выдерживать длительное время он просто не сможет. А. значит, сокращается срок его эксплуатации.
• Да и говорить о комфортном нахождении в таком помещении уже будет нельзя.

Механический термостат

Поэтому выход один – установить термостат в систему теплого пола и контролировать ее работу и температуру внутри помещения. С помощью этого небольшого устройства решаются проблемные вопросы, описанные выше. Вот такой необходимый это прибор.

Классификация

Все регуляторы температуры для электрических теплых полов подразделяются по нескольким критериям. Здесь учитывается и расположение, и размещение, и тип, и модель используемого датчика, но в основном классифицируют эти приборы по типу их действия. И в этом случае разделение происходит на три основные группы:

1. Электронно-механический терморегулятор. Все мы пользуемся утюгами, так вот в них установлены точно такие же. По внешнему виду это коробочка, на которой установлено колесико и градация температуры. Выставляя колесико по необходимым параметрам, мы задаем температурный режим, который полностью поддерживается. Если появляется необходимость изменить температуру, вам необходимо просто покрутить колесико в ту или другу сторону. Достоинствами этого устройства являются простота эксплуатации, простота конструкции и низкая цена изделия.
2. Электронный прибор. Его еще называют цифровым. В принципе, он по своим технологическим особенностям мало чем отличается от предыдущей модели. В нем вместо колесика установлены кнопки или сенсоры, с помощью которых и задается необходимая температура.
3. Программируемый терморегулятор для теплого пола. Это более сложная конструкция, которая позволяет не только задавать температурный режим, но и по мере надобности его изменять. К примеру, можно установить разные параметры с определенной периодичностью: вечер-утро теплый режим, утро-вечер прохладный (днем все на работе, нет смысла поддерживать высокую температуру).

Терморегулятор с программным обеспечением

Есть еще одна отличительная особенность, о которой хотелось бы напомнить. Это место установки терморегулятора теплого пола. Это может быть стена в помещении, где монтируется теплый пол, или стена за пределами данной комнаты. Второй вариант чаще всего используется, если теплый пол устанавливается во влажных помещениях, специалисты и производители считают, что электрический прибор не должен взаимодействовать с влажной средой. Это негативно сказывается в его работе и уменьшает срок эксплуатации.

Добавим, что термостаты бывают разных видов: встроенные или настенные. Какой выбрать, решаете вы сами. Но учтите и момент удобства его эксплуатации. Чем ниже к полу вы его установите, тем сложнее и неудобно будет производить управление теплым полом. Внизу на картинке показано, какое место для установки термостата лучше.

Место расположение термостата

Как правильно выбрать?

При выборе терморегулятора стоит учитывать следующие нюансы:

1. Простые механические модели подходят для систем небольшой площади, до 100 м2. Если площадь больше, стоит выбрать электронный аналог.
2. При отсутствии посторонних нагревательных приборов наилучшим выбором станет устройство с выносным датчиком. Он защитит нагреватель от перегрева.
3. Для деревянных полов и домов подбираются модели накладного типа (открытая установка). Они более безопасны при перегреве и коротком замыкании.

Стоит учесть сложность монтажа, необходимость вызова специалистов и стоимость устройств. Дополнительным критерием может стать сложность в понимании многочисленных настроек.

Рейтинг терморегуляторов

Чтобы правильно выбрать терморегулятор, сначала определяются с его предназначением. То есть, для какого устройства, условий он предназначается. В рейтинг попали номинанты для обслуживания полов с подогревом, батарей отопительной системы жилища, инкубаторов с домашней птицей, холодильников, а также для аквариумов. При отборе специалистами оценивались следующие критерии:

• Конфигурация прибора – механическая, программируемая, цифровая;
• Датчик – встроенный, выносной;
• Мощность – желательно выбирать с запасом;
• Тип питания – от электросети, от батареек;
• Метод установки – накладка, встраивание;
• Дополнительный функционал – разные режимы, программирование, защита.

Лучшие экономичные обогреватели

Общее описание достоинств и возможностей регулирования

Терморегулирующие блоки представляют собой простое контрольное устройство, оснащенное двумя датчиками. Изменение температуры в комнате может производиться:

• методом включения нагревательных кабелей или пленок, если используется электрический теплый пол;
• методом пуска циркуляционного насоса, если рассматривать простейшую систему управления водяным полом;
• контроллер может управлять трехходовыми клапанами для подмешивания горячего теплоносителя в систему или отдельный контур теплых полов.

Самая простая схема, по которой осуществляется управление теплым полом водяным, построена на перекрывающей арматуре. В контуры отопления установлены краны. Хозяин квартиры самостоятельно регулирует температуру в комнатах, управляя количеством жидкости, циркулирующей в системе. О точном поддержании параметров микроклимата речь не идет – все управляется по принципу “еще холодно – нормально – уже жарко”.

Более сложная система управления теплым полом обязательно включает средства автоматического контроля. Если речь идет об электрическом отоплении – применяются двухдатчиковые регуляторы, определяющие одновременно температуру кабеля или пленочного нагревателя, а также – воздуха в комнате на расстоянии от пола (рекомендуется – не менее 120 см). Управление теплым полом водяным строится на использовании разных методик, некоторые из которых основаны на применении простейших коммутаций включения – выключения циркуляционных насосов.

Кроме контроля внутреннего микроклимата, блок управления теплым полом может подстраивать параметры теплоотдачи согласно температуре воздуха снаружи. Подобная система дорогая и включает в себя группы датчиков, расположенных вне дома или квартиры. Однако после того, как произведена настройка блока управления – можно наслаждаться комфортом в комнатах в любую погоду, в любое время года.

Блок управления

Это интересно: Какие теплые полы лучше водяные или электрические — объясняем детально

Блок управления электрическим теплым полом. Виды терморегуляторов

На нынешний день существует несколько видов терморегуляторов, с помощью которых можно регулировать температуру в доме. Их различают по:

• Месту крепления;
• Способу крепления;
• Внешнему виду;
• Способу взаимодействия;
• Количеством датчиков, что подключаются.

Управление теплым полом производится с помощью блока, где можно настроить работу элементов, которые выделяют тепло. в большинстве случаев можно самому включать и выключать нагревательные элементы, регулировать температуру в доме, но так же можно поставить настройки на автоматическое переключение и регулирование.

По принципу работы терморегуляторы разделяют следующим образом:

Электронно-механический регулятор. Один из простых способов регулирования теплыми полами. Данный блок имеет небольшое количество функций, благодаря которым работает теплый пол. С помощью этого устройства можно только регулировать температурный режим и отключать его от сети. Регулирование, своей структурой, напоминает утюг, на котором температура регулируется с помощью колесика. Плюсом данной панели регулирования является достаточно низкая себестоимость и относительная долговечность. Поскольку подобные устройства очень редко ломаются.

Электронно-механический

Цифровая панель управления. Ее работа аналогична предыдущему варианту, но с той разницей, что команды подаются с помощью клавиатуры. Вторым вариантом является сенсорный экран. Кроме того блок, что производит управление теплым полом, оснащен электрическими датчиками, с помощью которых проводится измерение температуры пола и воздуха. Затем эта информация поступает на сам терморегулятор.

Цифровая панель управления

Программируемый терморегулятор. С помощью этого устройства можно значительно экономить как на энергоресурсах, так и касательно денежных расходов. Регулятор оснащен множеством датчиков, которые способны замерять с точностью температуру разных помещений и так же благодаря их показателям регулируется температура в каждой комнате отдельно. Кроме этого управление данной системой можно совершать через сеть интернета. Это очень удобно, когда человек покидает помещение, он отключает систему теплый пол, возвращаясь, управление совершает с помощью своего смартфона. И до его прихода комната прогревается до нужной температуры.

Программируемый

Терморегулятор какой фирмы лучше выбрать

На мировом рынке представлено огромное количество производителей, их продукции из разных стран. Это существенно затрудняет выбор для потенциальных покупателей, поэтому начать обзор стоит с лидирующих компаний по разработке и выпуску качественных современных терморегуляторов. С учетом экспертных оценок были выявлены следующие достойные кандидаты:

• Devi – компания из Дании, основанная в 1942 году. Полное ее название Dansk El-Varme Industri. Сначала производство было направлено на выпуск нагревательных элементов для промышленности. С начала 60-х годов ассортимент начал расширяться. Сегодня компания входит в список лидеров мирового рынка в сфере электрического обогрева.
• Mondial Electronics Co – китайский производитель и поставщик продукции из разных сфер. Хорошо себя зарекомендовала бытовая электроника, бытовая техника для легкой промышленности. При хороших качественных характеристиках товары предлагают по низким ценам.
• RTCElectronics – компания из Южной Кореи, специализирующаяся на разработках электроприборов домашнего, промышленного предназначения. Тесно сотрудничая с российскими специалистами, продукция адаптирована под потребности отечественного рынка.
• Techem — крупнейший европейский производитель приборов и устройств для автоматизированного учета потребления газа, воды, электроэнергии, тепла. Главный офис находится в Швеции.
• Valtec – интернациональная торговая марка, принадлежащая группе российских и итальянских специалистов. Основная деятельность заключается в создании инженерной сантехники, адаптированной к российским системам водо-, теплоснабжения. Товары под этим именем находятся в пределах шаговой доступности для покупателей практически в любом регионе России.
• Квочка – украинская компания, ведущая деятельность в сфере пищевой промышленности. Для комфорта домашней птицы создается корм, отдельно разрабатываются терморегуляторы для обеспечения комфортных условий инкубаторов. Подобные устройства простые по функционалу, недорогие по расценкам.
• Terneo – торговая марка принадлежит компании DS Electronics, главный офис которой находится в Киеве. С 2003 года активно ведутся разработки и выпуск терморегуляторов, а позже реле напряжения. С учетом новых технологий, запросов покупателей, постоянно выпускаются усовершенствованные приборы. Продукция активно экспортируется в страны СНГ и ЕС.
• Ranco — итальянская компания, разрабатывающая высокотехнологичные компоненты для штампов и пресс-форм. Ассортимент предлагает термостаты, датчики реле. В Европе и штатах это имя считается синонимом надежности.
• Tetra – немецкая компания, основанная в 1940-х годах. Сегодня по праву считается пионером аквариумистики. Продукция представлена в виде кормов, аквариумов, специальных устройств для комфортного пребывания рыб (нагрев, освещение, фильтрация и др.).
• Xilong – китайская компания, выпускающая недорогое оборудование для аквариумов. Здесь можно найти все для содержания разных декоративных рыб, начиная от кормов, заканчивая специальными электронными приборами. Это профессиональный производитель с собственной запатентованной технологией производства.
