Схема монтажа дымохода для бани

Пример вертикального дымохода сэндвич для русской бани

Ниже приведены изображения с дымоходом в русской бревенчатой бане. Для наглядности показана дровяная печь-каменка от финского производителя банного оборудования и принадлежностей «Harvia». Обслуживание печи производится вне парилки, например, в предбаннике, а для получения горячей воды на трубу установлен бачок из нержавеющей стали. Для регулировки тяги выше бачка смонтирован поворотный шибер.



Проход дымохода через деревянное межэтажное перекрытие

В качестве основного элемента используется потолочно-проходной узел (ППУ), имеющий воздушную прослойку между стальным кожухом и термоизолятором минерит. Данная конструкция позволяет уменьшить размеры разделки потолочного перекрытия без потери утеплительных свойств.

На этом эскизе показана конструкция ППУ, а также порядок закладки теплоизоляции в проходе через перекрытие.

В зазор между трубой и внутренней стенкой ППУ укладывается термостойкая базальтовая вата, а между его наружной поверхностью и минеритом остается воздушное пространство, являющееся дополнительным природным теплоизолятором.

По внешнему контуру ППУ также закладывается базальтовая вата, которая в свою очередь примыкает к базальтовому картону. Картон дополнительно изолирует от воздействия тепла деревянные элементы перекрытия.

Со стороны парилки ППУ закрывается стальным коробчатым кожухом с отверстием под сэндвич, а на чердаке листовым минеритом. Вся разделка в чердачном помещении вначале закрывается листовым фланцем, а затем стальным кожухом, который закрепляется к нему саморезами по металлу.

Проход дымохода через крышу с кровлей из сгораемых материалов

Схема разделки кровли показана на предыдущем эскизе.

Основные работы по разделке кровли сводятся к следующему:

  • Разметка и разделка кровли с учетом того, чтобы от наружной поверхности дымовой трубы до края проема был зазор не менее 130 мм. Это нужно для обеспечения пожарной безопасности.
  • На очередной сэндвич одевается стальной подкрышный лист с овальным отверстием, верхняя часть сэндвича заводится в проем, а нижняя соединяется с ранее собранным дымоходом. Помним, что стыковочное соединение не должно находиться в плоскости проема.
  • Сверху крыши на сэндвич одевается свинцовая основа с углом 30˚ (или по-другому – угловая крышная разделка). Свинцовое основание позволяет постукиванием плотно подогнать его к поверхности кровли.
  • Со стороны чердака вырезанный проем вначале заделывается базальтовым картоном, а затем термостойкой базальтовой ватой, и все это закрывается подкрышным листом при помощи саморезов по дереву.
  • Чтобы обеспечить достаточную герметизацию от атмосферных осадков, во всему контуру свинцовой основы наносится кровельный битумный герметик на резиновой основе, например, «Casco Roofseal» или ему подобный. То же самое надо сделать и со стороны чердака.

Виды

Варианты конструкций дымоходов подбирают в зависимости от используемого материала строительства бани. Все элементы устройства допустимо приобрести в готовом виде или соорудить самостоятельно. До недавнего времени основным материалом дымоотводящей трубы был кирпич. Он отличается идеальными характеристиками, долговечностью, пожарной безопасностью.

Для сооружения кирпичной трубы необходимы особые знания и умения. Не для каждой бани такой вариант является подходящим. Без отсутствия практического опыта в кладке кирпичной трубы правильный дымоход соорудить практически невозможно. Структура кирпича имеет характерные шероховатые участки, которые являются причиной отложения сажи в дымоходе, что приводит к быстрому засорению конструкции. Помимо этого сажевые отложения могут привести к появлению искр при растопке печи, что небезопасно.

Современные мастера чаще выбирают дымоход из нержавеющей стали для банной печи. Главное достоинство такого устройства – быстрый монтаж. Помимо этого дымоходы из металла лишены проблем, которые могут возникнуть в кирпичной печной конструкции. Дымоходы из нержавейки нередко представляют собой сэндвич конструкции. Прямой железный дымоход бани легко установить собственными руками.

Внутренняя часть трубы из стали отличается гладкой поверхностью. Отсутствующие грани и шероховатости способствуют лучшему отводу дыма из печи. Но при температурных изменениях на стальной трубе появляется конденсат. При закрытой теплоизоляцией трубе такого явления не возникает. Об этом эффекте стоит помнить, организуя обустройство конструкции собственными руками.

Еще один вид дымохода для печей бани – керамический. Данная конструкция отличается устойчивостью к огню, надежностью. Современные трубы из керамики подходят для твердотопливных котлов, а также устройств, работающих на жидком топливе.

Основные отличия данных конструкций от прочих видов:

  • универсальная система (возможность подбора разных диаметров);
  • легкость обработки дымохода даже с боковым проходом;
  • водо- и паронепроницаемость (доступность для печей с каменкой);
  • механическая прочность.

Разновидности керамических, металлических моделей и изделия из кирпича подразумевают обязательное наличие в конструкциях основания, емкости для аккумулирования конденсата, тройника для очистки и осмотра.

Конструктивные и технические особенности сэндвич трубы и сооруженных из нее дымоходов

Перед тем как разбираться в вопросе о том, как правильно собрать дымоход из сэндвич труб, стоит познакомиться с ключевыми особенностями и техническими характеристиками как основного материала, так и изготавливаемых из него конструкций, которые, как уже упоминалось выше, отличаются легкостью и простотой монтажа.

Схематический принцип монтажа дымохода сэндвич

Но несмотря на это, сооружения из сэндвич труб надежны, что обеспечивается за счет применения при их изготовлении сразу нескольких современных материалов, которые способны наделить готовое изделие отличными изоляционными и прочностными свойствами.

Из чего же конкретно делают сэндвич трубы для дымохода?

  • Во время их изготовления применяются 2 трубы, произведенные из высококачественного сплава стали. При этом диаметр внешнего изделия всегда значительно больше внутреннего.
  • Такая разница необходима для прокладки между изделиями теплоизоляционной прослойки, состоящей обычно из негорючей базальтовой ваты.
  • Наружная труба выполняет одновременно защитную и эстетическую функцию. Она предохраняет изделие от механического воздействия и, как следствие, повреждений. При этом она имеет привлекательный внешний вид.
  • Внутренняя труба характеризуется стойкостью к высоким температурам, ведь через нее проходят горячие потоки воздуха.
  • Теплоизоляционный материал, в свою очередь, призван компенсировать разницу температур, возникающую между обеими трубами.

Сэндвич-труба в разрезе

Утеплитель, смонтированный между трубами, может иметь разную толщину, которая зависит:

  • от эксплуатационной температуры и ее колебаний;
  • разницы в диаметре наружной и внутренней трубы;
  • размеров отверстия в печи, с которым соединяется дымоход.

Что касается принципа сборки, то монтаж дымохода из сэндвич труб также неразрывно связан с особенностями конструкции. Поэтому для крепления сооружения своими руками, с ними следует ознакомиться.

Чтобы сделать сэндвич трубу для дымохода самостоятельно, необходимо учесть, что крепежные элементы могут скрепляться между собой при помощи двух типов соединения, позволяющих производить монтаж с использованием:

  • концевых гофрированных элементов;
  • раструбного соединения.

Первый вариант позволяет осуществить сборку достаточно быстро, но для его применения придется приобрести специальный герметик, который стоит недешево. Второй же тип соединения сложней в исполнении за счет присутствия необходимости тщательной подгонки составляющих. Однако если все сделать верно, то монтаж получится более герметичный.

А теперь рассмотрим технические свойства и характеристики сэндвич труб при помощи таблицы.

Таблица 1. Дымоходы из сэндвич труб: размеры и технические характеристики.

Материал изготовления  Внутренний слой сэндвич трубы в основном производят из оцинкованной стали, и об этом уже было сказано. А вот внешняя труба может быть выполнена также из меди, латуни, нержавеющей стали и некоторых других материалов. При этом от содержания легирующих составляющих, а также различных сплавов и толщины теплоизоляционного слоя зависит сфера применения трубы и цена
Оптимальная толщина утеплителя 25-60 мм
Срок службы около 15-20 лет
Внутренний диаметр труб для дымоходов Варьируется в промежутке от 115 до 300 мм
Толщина используемой при изготовлении стали 0,5-4 мм
Температурный режим Сэндвич трубы выдерживают значительные колебания температур, при этом максимальное значение может достигать 90-95 градусов

Характеристики наиболее распространенных сэндвич труб среди потребителей

Преимущества сэндвич дымохода для бани

Стандартный сэндвич представляет из себя полую многослойную конструкцию метровой длины, состоящую из следующих элементов:

  • Внутренняя труба. Производится из нержавеющей стали различной толщины. Более толстая труба весит больше, но и прослужит дольше.
  • Внешняя труба. Может быть медной, латунной, либо выполненной из той же «нержавейки». Использование оцинкованной стали не допускается, поскольку такой материал обладает значительным уровнем температурного расширения.
  • Слой теплоизоляции. Чаще всего применяется базальтовое волокно или минеральная вата. Толщина слоя может варьироваться от 25 до 60 мм.

Один из концов трубы делается зауженным, что позволяет легко монтировать дымоход необходимой длины без использования специального оборудования.

Дымоход, собранный из сэндвич труб, выгодно отличается от традиционных вариантов. Можно отметить несколько явных преимуществ:

  • Отсутствие конденсата (в зависимости от схемы сборки).
  • Хорошие противопожарные качества.
  • Малый вес конструкции.
  • Удобство транспортировки.
  • Минимальное образование сажи.
  • Простота ухода за дымоходом.
  • Привлекательный внешний вид, сохраняющийся на протяжении многих лет.

https://youtube.com/watch?v=2D15khxlphk

Как собрать сэндвич-дымоход

Слева красной стрелкой показано, как при сборке «по дыму» стекающий по стенкам конденсат благополучно попадает внутрь сэндвича через зазор при неверном соединении. Хуже всего, что во время эксплуатации этих потеков не увидишь, как на обычном одностенном дымоходе. Весь конденсат уйдет в утеплитель, а потом при замерзании он станет постепенно разрывать трубу, отделяя верхний контур

Вот почему так важно обратить внимание на данный факт еще при выборе труб, как мы сказали выше

Справа на рисунке показана правильная сборка сэндвич-дымоходов – «по конденсату». Последний в этом случае успешно перетекает по стыку и устремляется вниз, в конденсатосборник. То же самое происходит и снаружи, осадки стекают по трубе, не затекая вовнутрь и не замачивая утеплителя.

Трубы для отвода продуктов сгорания бывают двух видов: внутренняя и приставная. Первая присоединяется к котлу и проходит наружу внутри дома, минуя перекрытия и покрытие кровли.

Такие дымоходы часто используют и для бани. Второй тип отличается тем, что труба от котла сразу выходит наружу, а затем поднимается на положенную высоту. Этот способ предпочтительнее, поскольку:

Некоторые нюансы установки

Выше приведена общая инструкция по установке сэндвич-трубы для бани своими руками. Но некоторые особенности требуют разъяснений.

Сборка и крепление к стене: с одной стороны труба заужена, поэтому сборка осуществляется путём установки одной в другую. Чтобы заделать стыки и зазоры, используйте специальный герметик. Так вы повысите тягу в дымоходе. Приобретайте герметик, который способен выдержать температуру до 1000˚С.

Для закрепления сегментов трубы между собой используют металлические хомуты

При соединении сэндвич изделий необходимо придерживаться следующих правил:

  • на наружные трубы герметик наносится на их внешнюю поверхность;
  • на внутренние — снаружи внутренней верхней трубы;
  • стыки одностенной трубы с сэндвич-дымоходом либо с другими модулями промазываются герметиком снаружи по окружности;
  • соединение сэндвич элементов осуществляется при помощи хомутов с одной стороны;
  • с тройниками и переходниками сэндвич-элементы соединяются посредством хомутов с двух сторон;
  • крепление труб к стене выполняется через каждые 2 метра с помощью кронштейнов;
  • фиксация тройников осуществляется тоже кронштейнами.
  • Проход дымохода через чердачное перекрытие. Процедура монтажа сэндвич-трубы в бане регламентируется требованиями СНиП, касающихся прохождения дымохода сквозь деревянные перекрытия. Если топить дровами, температура в топке достигает отметки 800-1000˚С. «Благодаря» этому явлению, дымовая труба, а также доски в перекрытии разогреваются до критичного для древесины уровня.

Чтобы обеспечить безопасный проход дымохода через чердачное перекрытие используется вышеупомянутый ППУ. Этот узел имеет форму квадратного короба со стороной 300 миллиметров. Труба походит через отверстие, имеющееся в горизонтальной стенке. В готовом виде на рынке можно найти ППУ, как из нержавейки, так и из оцинковки. Место монтажа — проём потолка. Устанавливается ППУ до сборки элементов дымохода.

Работы по термоизоляции в этом месте выполняются в таком порядке:

  • ППУ помещается в созданный в потолке проём вместе с теплоизолятором, после чего закрепляется;
  • сэндвич – труба располагается на нижних элементах так, чтобы место соединения располагалось выше чердачного перекрытия.

В месте выхода трубы на крышу необходима термоизоляция, для этого можно использовать металлический лист

  • стыки сверху и снизу закрываются листами нержавеющей стали. Между ними и потолком укладывается также теплоизолятор.
  • проход дымохода через кровлю. Грамотное обеспечение прохождения сэндвич-трубы через крышу предусматривает такую последовательность действий:
  • сначала необходимо убедиться, что расстояние от стены перекрытия до трубы не меньше 130 миллиметров;
  • затем вырезается подкрышный лист. По размерам он больше проёма в перекрытии, а сечение расположенного по его центру отверстия равно диаметру трубного элемента дымохода;
  • один конец трубы продевается со стороны чердака в проём кровли, а другой – в отверстие дымохода, расположенного ниже чердачного помещения;
  • на трубу со стороны крыши устанавливается свинцовая основа (угловая крышная разделка) и опускается на кровлю. Основу следует подогнать под поверхность крыши. Делается это постукиванием молотка по ней;
  • щели со стороны чердака между перекрытием и трубным элементом дымохода заполняются базальтовой ватой и базальтовым картоном;
  • подкрышный лист поднимается до упора вверх, после чего закрепляется саморезами по дереву;
  • место стыка покрывается битумным кровельным герметиком, произведённым на резиновой основе. Так обеспечивается герметизация соединения.

Как видно, монтаж сэндвич-трубы для бани своими руками – дело, требующее от исполнителя внимания и сосредоточенности. А одним из непременных составляющих успеха является подбор качественных материалов, обеспечивающих безопасность и надёжность отопления бани.

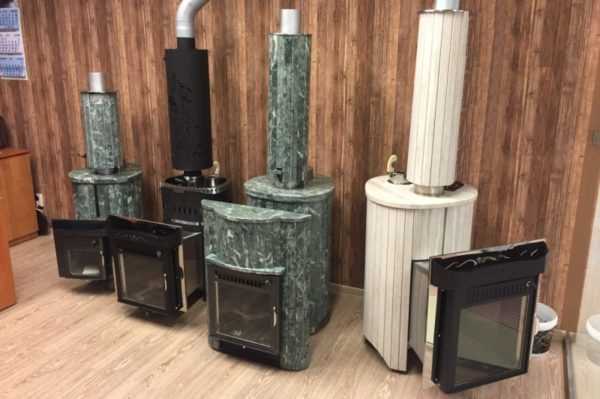

Виды и вес банных печей

Кирпичные

Самые крупногабаритные и массивные печи — кирпичные. Их масса может доходить до нескольких сот килограммов. Отличаются прекрасной теплоемкостью и долговечностью, есть возможность установки большого бака для подогрева воды, обустройства красивого камина в предбаннике. В декоративных целях такие печи отделывают натуральным камнем: змеевиком, мрамором, гранитом, талькохлоритом, плитняком, жаростойкой плиткой и т.д. Впрочем, и без особой отделки аккуратно расшитая кирпичная кладка выглядит презентабельно.

Каменка из кирпича

Под кирпичные печи обустраивается отдельный монолитный армированный фундамент, не связанный с основанием бани. Строить кирпичную печь в уже готовой бане не всегда целесообразно, придется разбирать пол, потолок и крышу, а также, возможно, перегородку между парной и соседним с ней помещением, что связано с существенными финансовыми затратами. Оптимальная альтернатива классической кирпичной печке — толстостенная металлическая с облицовкой.

Один из вариантов фундамента для кирпичной печи — столбчатый

Чугунные

Чугунная банная печь сама по себе весит немало, а если добавить бак с водой, теплообменник, массу камней, облицовки, суммарная нагрузка может стать критической для деревянного перекрытия. Поэтому рекомендуем заранее предусмотреть покупку чугунного агрегата, при необходимости укрепив полы под местом установки печи.

Чугунная банная печь «Сибирь-24»

Стальные твердотопливные

Стальные твердотопливные банные печи не могут “похвастаться” такой толщиной стенок, как их чугунные аналоги. Если сравнивать чугунные печи и стальные, последние быстрее остывают и склонны к прогоранию, излучение от них не настолько мягкое, но стоят такие агрегаты дешевле, весят меньше, а модельный ряд очень широк.

Стальные твердотопливные банные печи в облицовке

Электрические

Самые компактные печи — электрические. Работают от 220 и 380 В, избавляют владельцев от необходимости заготовки и хранения дров, чистки дымохода и других “грязных работ”. Качественные электрокаменки компактны, не выходят из строя при попадании влаги, оборудованы системой защиты от перегрева, парогенератором и термодатчиками. Печи подбираются под размеры парной (чем больше объем помещения, тем более мощный агрегат стоит приобретать). В среднем оборудование весит 10-28 кг, внутрь может поместиться от 20 до 75 кг камней в зависимости от конструкции и габаритов печи.

Электрическая банная печь

Делаем дымоходную конструкцию для бани самостоятельно

Мы уже знаем, что дымоход состоит из вставленных один в другой сегментов длиной 1 метр. Изготавливать внутренний элемент сэндвич-трубы для бани своими руками  следует только с использованием нержавеющей стали (это условие обязательно к выполнению). Внешний же можно делать из любого материала, например, латуни или меди.

Внешняя труба дымохода может быть изготовлена из оцинкованной стали

Использовать только оцинкованные трубы не стоит: при нагреве их диаметр меняется. Внутренний утеплитель следует изготавливать из минеральной ваты, базальтового волокна или керамзита. Укладывая его, учтите один нюанс: набивать обязательно следует вручную с обеспечением десятисантиметрового перехлёста.

Как соединять сегменты труб. Существует несколько способов соединения: байонетный, «по мостику холода», фланцевый и др.

Отличаются они тем, что:

  • в первом варианте внутренняя труба сэндвича, монтируемого сверху, входит в раструб трубы нижней, поэтому на утеплитель влага не попадает. Но в этом случае возможно просачивание дыма наружу;
  • соединение «по дыму» характеризуется отсутствием вышеуказанного недостатка. Вместе с тем, стекающий по стенкам конденсат может проникнуть внутрь сэндвича через щели и повредить утеплитель;
  • большинство строительных организаций оставляют право выбора за заказчиком. Для помещений, в том числе бань, рекомендуется проводить установку сэндвич-трубы с соединением «по дыму». Обусловлено это тем, что в изделиях такого типа конденсат образуется в небольшом количестве. Основное требование остаётся неизменным: при проведении монтажа дымохода обеспечить герметичность стыков.

Подготовительные работы. Прежде всего, проверяется расположение оси дымохода. Разбирающиеся в этом вопросе хозяева выполняют данное мероприятие ещё на этапе строительства фундамента печи. Расстояние от сендвича до стены должно быть не больше 25 сантиметров. Кроме того, трубу дымохода следует проводить так, чтобы она не пересекала балки и стропила крыши и чердака. Выполнять эти работы можно после обустройства чернового пола и закрепления деревянных элементов крыши.

Труба должна проходить между деревянными перекрытиями крыши, не прикасаясь к ним

После установки печи на черновой пол выставьте её в вертикальной плоскости в штатное положение. При этом необходимо учитывать толщину напольного покрытия и высоту «пирога» пола. В центр печного выходного фланца опустите отвес и посмотрите результаты: этот аксессуар не должен пересекать несущие элементы крыши. Только тогда окончательный монтаж сэндвич-труб в бане можно будет провести без особых сложностей.

Порядок установки. Основные работы выполняются в следующем порядке:

  • в месте, где труба проходит сквозь потолок, монтируется так называемый потолочно-проходной узел (далее ППУ);
  • на выводной фланец печи устанавливается первый элемент трубы. Он должен быть одностенным. Сэндвич-труба монтируется со второго уровня;
  • поочерёдно устанавливаются двустенные трубы и, если это предусмотрено конструкцией дымохода, колена и тройники. Они выводятся сквозь перекрытие, после чего крепятся к стенам и между собой;
  • место прохождения трубы на чердак, изолируется;
  • до чердака монтируется ревизия с подставкой. Она обеспечит возможность очистки дымохода от сажи и, в целом, проведение осмотра его полости в профилактических целях;
  • продолжение монтажа дымохода на чердаке с последующим выводом трубы наружу.
  • в месте выхода трубы сквозь кровлю выполняется теплоизоляция;
  • если труба возвышается высоко над кровлей, эта часть крепится растяжками
  • на готовое изделие верху устанавливается искрогаситель и грибок.

Преимущества и недостатки сэндвич-дымохода

Наиболее распространенный вид дымохода для бани – это сендвич-трубы, которые обладают рядом преимуществ:

  • простой и легкий монтаж, который можно сделать даже самостоятельно;
  • высокая ремонтоспособность за счет типовых деталей;
  • эстетичный вид;
  • высокая антикоррозийная способность;
  • низкая теплоотдача и малое выпадение конденсации за счет изоляционного слоя;
  • на внутренней поверхности сэндвич-трубы не откладывается сажа, потому что эта поверхность гладкая.

Несмотря на внушительный послужной список преимуществ, у сэндвичей есть и свои недостатки:

  • высокая стоимость в отличие от аналогов;
  • ограниченный срок службы – до 15 лет;
  • при нагреве места стыковки могут разгерметизироваться из-за расширения металла.

Основные моменты выхода через крышу

Теперь следующий этап: надо «дырявить» крышу и кровлю. Работа малоприятная, но необходимая. Опять начинаем с разметки. Если сравнивать с потолком, то здесь уже размечаем по-другому. Крыша, как правило, имеет уклон. И чем больше этот угол уклона, тем больше будет площадь отверстия, вырезанного под печную трубу.

С боковой вертикальной разметкой всё просто: отступаем от сэндвич трубы 10-15 сантиметров и выпиливаем деревянную обрешётку. С горизонтальной верхней и особенно нижней разметкой посложнее. Тут следует учитывать наклон крыши и быть повнимательней с нижней доской обрешётки. Следите за тем, чтобы она не была слишком близко к дымоходу.

Саму кровлю придётся вырезать в виде овала. Опять же, чем больше угол крыши, тем более растянутым получится отверстие. Чтобы со стороны улицы закрыть вырезанное отверстие, применяют специальные резиновые уплотнители. В простонародье их называют «флешками». Они так и называются – уплотнители кровельных проходов. Очень удобная и практичная штука.

Флешка — уплотнитель кровельного прохода

Кстати, на счёт «флешки». Всегда приобретайте её с нужным уклоном, под угол ската Вашей крыши. Часто менеджеры в торговых сетях предлагают прямой вариант флеш уплотнителя. На практике его можно качественно поставить только на горизонтальную поверхность. Учитывайте этот момент.

Прочистка печной трубы

Для прочистки дымохода бани используют несколько методов. Этот процесс выполнить можно с помощью специальных щёток, а можно воспользоваться более современным методом с применением химических веществ.

Если же конструкция обустроена не вертикально, а с переходами, то перечисленные методы не эффективны. В этом случае выход один, залить в дымоход бани несколько литров горячей воды, а потом выполнить серьёзную топку для её просушки. В процессе топки сажа начнёт покидать трубу вместе с испаряющейся водой. Не следует переживать за образование посторонних запахов. Всё исчезнет после полной просушки.
