Солнечное отопление частного дома: варианты и схемы устройства

Общее понятие экономической эффективности

Экономическая эффективность представляет собой относительный показатель, характеризующий отношение между полученным в результате проведения определенных мероприятий результатом и затратами на этот результат. Иначе говоря, она определяется как отношение эффекта отпроведенных мероприятий к затратам на их реализацию (рисунок 1).

Рисунок 1. Сущность экономической эффективности. Автор24 — интернет-биржа студенческих работ

Экономическая сущность эффективности сводится к необходимости получения существенного увеличения объемов производства на каждую единицуиспользуемых ресурсов.

Сама по себе экономическая эффективность является сложной и многоаспектной категорией, которая, так или иначе, затрагивает все стадии общественного производства и все сферы практической деятельности человека. Оценка экономической эффективности играет большую роль в исследовании реализованных на определенный момент времени объективных возможностейдостижения потенциально возможного либо реального целесообразного результата (эффекта) в условиях ограниченности ресурсов.

Устройство и виды

Условно данные системы можно классифицировать на два вида:

• жидкостные (о которых мы говорим в данном материале);
• воздушные солнечные коллекторы, в которых используется не жидкость, а нагретый воздух.

Также они разделяются по КПД, ведь обеспечивают различную теплоотдачу. Это зависит от материалов, используемых для изготовления батареи, ее площади. Оптимальным местом расположения абсорбера является крыша:

• попадает максимальное количество солнечного света,
• имеет большую площадь,
• установленная на крыше батарея не занимает полезное пространство, никому не мешает.

Воздушный солнечный коллектор

Конструкция солнечного коллектора может быть нескольких видов, основные:

• вакуумный отопительный коллектор, имеющий самую сложную конструкцию. Вакуумные солнечные коллекторы отлично подходят для обогрева помещений, нагрева воды в любое время года, они полностью обеспечат небольшой дом, коттедж;
• плоский солнечный коллектор может быть жидкостным и вакуумным. Это наиболее распространенный тип поскольку достаточно прост в монтаже, при этом эффективен, может обеспечивать дом необходимым количеством тепла для обогрева помещений, водой для хозяйственных нужд;
• термосифонный — в качестве абсорбера используются стеклянные или металлические трубки;
• трубчатый — самый простой тип, изготовить который можно для дачи, достаточно примитивный, не подходит для использования в зимнее время.

Нас интересует конструкция, которая обеспечивает наличие горячей воды и отопления в доме в любое время года, остановимся на двух оптимальных вариантах, рассмотрим устройство вакуумного солнечного коллектора и плоского.

Плоский коллектор

Это наиболее распространенный вид коллектора, который можно изготовить самостоятельно. Хорошо подходит для использования в теплое время года для подогрева воды, зимой коэффициент полезного действия снижается.

Особенность конструкции состоит в следующем:

• корпус имеет плоскую прямоугольную или квадратную форму, выполнен из металла или другого материала, имеющего высокий показатель теплопроводности, покрыт черной краской;
• внутри располагают пластину, в которой уложен змеевик из медной трубки небольшого сечения;
• по трубкам циркулирует теплоноситель: вода, пропилен-гликоль, антифриз, другие подходящие жидкости;
• также внутри корпуса укладывают теплоизоляционный материал, который минимизирует потери тепла;
• собирая коллектор такого типа, нужно запастись листом поликарбоната или стекла, который будет служить крышкой и выполнять две функции: препятствовать проникновению мусора, осадков, усиливать подогрев.

Составная часть плоского солнечного коллектора

Вакуумный коллектор

Для водяного отопления можно использовать солнечные коллекторы вакуумного типа. Благодаря конструкционным особенностям они являются более мощными: способны вырабатывать тепловую энергию, которой хватит на подогрев воды и отопление помещений.

Особенности конструкции:

• минимизировать потери позволяют трубки, которые помещаются в колбах с выкачанным воздухом;
• сверху трубки покрыты абсорбционным материалом, поглощающим световую энергию, внутри — наполнены антифризом (хладагентом);
• концы трубок соединены с трубой, по которой проходит теплоноситель;
• при нагреве антифриз закипает, преобразуется в пар, который, в свою очередь, поднимается вверх и нагревает теплоноситель;
• у данной конструкции есть недостаток: если хоть одна трубка выйдет из строя, ремонт становится довольно проблематичным, так как они соединены последовательно. Придется производить замену всех «внутренностей».

Воздушная солнечная система из вакуумных трубок

Такой воздушный солнечный коллектор для отопления будет более эффективен и пригоден для того, чтобы поддерживать температуру в системе в любой сезон. Хотя в холодное время КПД работающего коллектора может незначительно снижаться из-за короткого светового дня и малой световой активности.

Совет по уходу! Обратите внимание на внутреннюю поверхность накопительного бака для воды, она со временем покрывается накипью, нужна очистка. Периодичность зависит от качества воды в местности

Виды

Стандартное устройство имеет вид металлической пластины, которая помещена в пластмассовый или стеклянный корпус. Поверхность этой пластины аккумулирует солнечную энергию, задерживает тепло и передаёт его для различных бытовых нужд: отопление, подогрев воды и т.д. Интегрированные коллекторы бывают нескольких видов.

Накопительные

Накопительные коллекторы ещё называют термосифонными. Такой солнечный коллектор своими руками без насоса получается наиболее выгодным. Его возможности позволяют не только подогревать воду, но и поддерживать температуру на необходимом уровне некоторое время.

Такой солнечный коллектор для отопления состоит из нескольких баков, наполненных водой, которые находятся в теплоизоляционном ящике. Баки накрыты стеклянной крышкой, через которую пробиваются солнечные лучи и подогревают воду. Этот вариант наиболее экономичен, прост в эксплуатации и в обслуживании, но его эффективность в зимнее время практически равна нулю.

Плоские

Ппредставляет собой большую металлическую пластину – абсорбер, который находится внутри алюминиевого корпуса со стеклянной крышкой. Плоский солнечный коллектор своими руками будет более эффективен при использовании именно крышки из стекла. Поглощает солнечную энергию через градостойкое стекло, которое хорошо пропускает свет и практически его не отражает.

Внутри ящика присутствует термоизоляция, что позволяет значительно снизить теплопотери. Сама пластина имеет низкий КПД, поэтому она покрыта аморфным полупроводником, который значительно увеличивает показатель аккумуляции тепловой энергии.

При изготовлении солнечного коллектора для бассейна своими руками, часто отдают предпочтение именно плоскому интегрированному устройству. Впрочем, он не хуже справляется и с другими задачами, такими как: подогрев воды для домашних нужд и отопление помещения. Плоский – самый широко используемый вариант. Абсорбер для солнечного коллектора своими руками предпочтительно делать из меди.

Жидкостные

Из названия понятно, что главным теплоносителем в них выступает именно жидкость. Водяной солнечный коллектор своими руками делается по следующей схеме. Через поглощающую солнечную энергию металлическую пластину, тепло передаётся по прикрепленным к ней трубам в бак с водой или незамерзающей жидкостью или прямо к потребителю.

К пластине подходят две трубы. Через одну из них подаётся холодная вода из бака, а через вторую в бак поступает уже подогретая жидкость. У труб обязательно должны присутствовать отверстия входа и выхода. Такую схему подогрева называют замкнутой.

Когда же подогретая вода напрямую подаётся для удовлетворения нужд пользователя – такую систему называют разомкнутой.

Неостекленные чаще применяются для нагрева воды в бассейне, поэтому сборка таких тепловых солнечных коллекторов своими руками не требует закупки дорогих материалов – сгодится резина и пластмасса. У остекленных КПД выше, поэтому они способны отапливать дом и обеспечивать потребителя горячей водой.

Воздушные

Воздушные устройства экономичнее вышеперечисленных аналогов, использующих воду в качестве теплоносителя. Воздух не замерзает, не подтекает и не кипит как вода. Если в такой системе происходит утечка, она не приносит столько проблем, однако определить где она произошла довольно сложно.

Самостоятельное изготовление не обходится потребителю дорого. Солнцеприемная панель, которая накрывается стеклом, нагревает воздух, который находится между ней и теплоизоляционной пластиной. Грубо говоря, это плоский коллектор, имеющий внутри пространство для воздуха. Внутрь поступает холодный воздух и под действием солнечной энергии подаётся потребителю тёплый.

Вентилятор, который крепится в воздуховод или непосредственно на пластину, улучшает циркуляцию и улучшает воздухообмен в устройстве. Для работы вентилятора требуется использование электричества, что не очень-то экономно.

Такие варианты долговечны и надёжны и обслуживать их проще, чем устройства, которые используют жидкость в качестве теплоносителя. Для поддержания нужной температуры воздуха в погребе или для отопления теплицы солнечным коллектором подойдёт как раз такой вариант.

Гелиосистема и ее достоинства

Отопление домашних помещений солнечными коллекторами позволит существенно снизить затраты, которые раньше тратились на традиционный способ обогрева дома с помощью батарей. Гелиосистемы, состоящие из таких батарей, обладают массой достоинств:

• солнечная энергия бесплатная. Конечно, потратиться придется на создание системы и подключению ее к дому. Но экономия будет заметна сразу же по наступлению холодов;
• данная система является экологически чистой и не наносит вред окружающей среде;
• она сохраняет природные ресурсы, такие как уголь и природный газ;
• является эффективным решением энергетической проблемы для дома;
• солнечный коллектор способен обеспечивать эффективное отопление дома при смешанном использовании с другими системами;
• длительный срок эксплуатации;
• система является автономной, что позволяет избавиться от зависимости со стороны коммунальных предприятий. Особенно автономное отопление актуально для частных домов;
• безопасная эксплуатация;
• возможность сделать своими руками;
• эстетичный внешний вид;
• наличие возможности выбирать коллектор по параметрам.

Солнечные коллекторы

Задумываться об установке своими руками гелиосистемы для дома стаит, если в районе проживания на протяжении года насчитывается достаточное большое количество солнечных дней.
Чтобы получить все перечисленные выше преимущества от отопления дома или дачи солнечными коллекторами, следует знать:

• наличие качественного утепления домашних помещений;
• можно сочетать отопление с помощью солнечной энергии с другими вариантами обогрева: газовое и электрическое;
• для регионов с низкой инсоляцией (солнечным потоком) необходимо правильно рассчитать то, какую площадь должен иметь коллектор;
• обязательно нужно соблюдать правила монтажа. В противном случае система будет функционировать некорректно;

Правильный вариант установки коллектора

• размещать солнечные батареи нужно с южной стороны, так как максимальная интенсивность инсоляции будет наблюдаться в середине дня;
• установленные батареи не должны затеняться соседними постройками или деревьями.

Если система отопления дома с помощью солнечных коллекторов была организована своими руками, то в зимний период угол наклона их поверхности нужно будет слегка увеличить. Но в таком случае в летний период эффективность батарей несколько уменьшится. Однако на фоне переизбытка освещения этот факт останется незаметным.

Можно ли оптимизировать солнечные панели для работы зимой?

Зимой оптимальный угол наклона к горизонту как солнечных батарей, так и солнечных коллекторов будет больше, из-за того, что Солнце зимой более низко над горизонтом. Для того, чтобы получать максимальное количество энергии и зимой, нужно менять угол наклона солнечных батарей или коллекторов. В нашем ассортименте есть специальные монтажные конструкции для солнечных батарей, которые позволяют менять угол наклона в пределах 15-30 или 30-60 градусов. Еще больше энергии можно получить при помощи трекеров, которые следят за ходом Солнца в течение дня. Однако, большинство систем установлены с фиксированным углом наклона (особенно это относится к солнечным коллекторам, т.к. у них сложнее менять угол наклона из-за трубопроводов). Значения углов наклона для максимальной выработки энергии в различные сезоны года и в среднем за год рассматривается в статьях Угол наклона и направление и Натурные испытания оптимального угла установки СБ.

Влияние снега на работу солнечных батарей

Проблемы, которые может причинить снег солнечным батареям, обычно минимальны

Однако, нужно обратить внимание на следующие моменты, если в вашем регионе снежные зимы и у вас на крыше установлены солнечные батареи:. Чистка солнечных батарей от снега — при правильной установке занимает не больше времени, чем расчистка от снега дорожек. Чистка солнечных батарей от снега — при правильной установке занимает не больше времени, чем расчистка от снега дорожек

Чистка солнечных батарей от снега — при правильной установке занимает не больше времени, чем расчистка от снега дорожек

1. Все солнечные панели рассчитаны выдерживать определенный вес, и снеговая нагрузка обычно гораздо меньше максимально допустимой. Все солнечные панели тестируются под давлением на производстве, чтобы быть уверенным в их сроке службе и качестве. Посмотрите на характеристики солнечной панели, обычно в спецификации указывается максимальный вес, который может выдержать солнечная панель.
2. Если снег закрывает солнечные панели, они не могут производить электричество — но для решения этой проблемы достаточно почистить солнечную батарею специальным оборудованием. Солнечным панелям нужен солнечный свет, чтобы производить электроэнергию. В большинстве случаев солнечные панели устанавливаются под определенным углом, который обеспечивает естественный сход снега с солнечных панелей. Вы можете ускорить этот процесс при помощи ручной очистки снега специальными щетками, которые не повреждают и не царапают солнечные панели.
3. Морозная солнечная погода повышает выработку энергии солнечными батареями. Пока светит солнце на панели, они вырабатывают электроэнергию, зимой даже лучше, чем летом. Это значит, за 1 час солнечной погоды ваши солнечные панели зимой выработают больше энергии, чем за тот же час, но летом. Общее количество энергии, конечно же, будет меньше, потому что зимой день намного короче, чем летом, и солнечных дней меньше.

Можно ли надеяться на солнечные батареи зимой?

К сожалению, солнечные батареи и коллекторы не смогут обеспечить вас достаточным количеством энергии в зимнее время. Но некоторые системы работают на удивление эффективно и зимой.

Не надо надеяться на то, что солнечные батареи или коллекторы обеспечат ваши потребности в горячей воде или отоплении, но они помогут существенно сэкономить вам на счетах за электричество. Настолько, что ваша система окупится менее, чем за 10 лет. А если вы не подключены к электросетям и используете генератор для получения электричества, то фотоэлектрическая система окупится за срок от нескольких месяцев до 2-3 лет в зависимости от стоимости топлива и ваших затрат на капитальный ремонт или замену топливного генератора.

Даже с учетом того, что зимой на большей части России приход солнечной радиации снижается, вложения в солнечную энергосистему продолжает оставаться доходным. Более того, есть регионы, где приход солнечной радиации зимой даже больше, чем летом (например, Дальний Восток). В любом случае, солнечные батареи позволяют экономить на платежах за электроэнергию круглый год.

Эта статья прочитана 20142 раз(а)!

Тонкости установки

Рекомендации по монтажу коллектора:

1. Внизу конструкции рекомендуется закрепить клапан дренажа для оттока излишков воздуха;
2. Выполняется утепление всех труб, в которых находится горячая вода;
3. Монтируется специальный клапан, который останавливает циркуляцию теплоносителя при резкой отрицательной температуре. Это нужно, чтобы солнечный водонагреватель не вышел из строя.
4. В местах потребления воды рекомендуется сделать смесители, так как вода бывает очень горячей.

ПОСМОТРЕТЬ ВИДЕО

Солнечный коллектор для отопления дома станет прекрасной альтернативой обычным системам обогрева, а постепенно, возможно, вы сможете вовсе отключить все альтернативные источники тепла.

солнечные батареи для частного дома
солнечный коллектор для отопления дома
солнечный водонагреватель
вакуумный солнечный коллектор
солнечные системы
солнечное отопление
солнечные батареи для дома
для отопления
солнечный коллектор своими руками из поликарбоната
солнечные коллекторы для отопления дома
солнечные коллекторы своими руками
солнечные водонагреватели своими руками
солнечное отопление частного дома своими руками
солнечное отопление частного дома
солнечные коллекторы для нагрева воды
аванкамера
воздушный солнечный коллектор своими руками
солнечный нагреватель воды своими руками
отопление солнечными коллекторами
солнечный коллектор своими руками для отопления
воздушный коллектор
схема
солнечная система своими руками
солнечные водонагреватели для отопления
вакуумный солнечный коллектор своими руками
устройство
энергия
установка
система

Солнечное отопление самостоятельно

Можно ли солнечную систему отопления для частного дома сделать самостоятельно? На сегодня известно несколько разных способов изготовления подобной системы обогрева своими руками. Например, на основе применения полиэтиленовой пленки или пластиковых бутылок. Но в этом случае надо быть готовым, что такая система не будет работать так эффективно, как выполненная специалистами. Потому что довольно сложно обеспечить полную герметичность конструкции и очень тяжело предотвратить смешивание горячей и холодной воды.

Кроме того, необходимых товаров порой не бывает в продаже или они могут обойтись достаточно дорого. К тому же, никто не застрахован от простых технических ошибок. Поэтому чаще целесообразнее и экономичнее приобрести уже готовое оборудование для отопления дома солнечной энергией.

Сооружение солнечной батареи самостоятельно

Многообразие систем отопления для частного дома

Отопление частного дома своими руками

Какая схема отопления приемлема для двухэтажного дома?

Как вам статья?

Мне нравитсяНе нравится

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

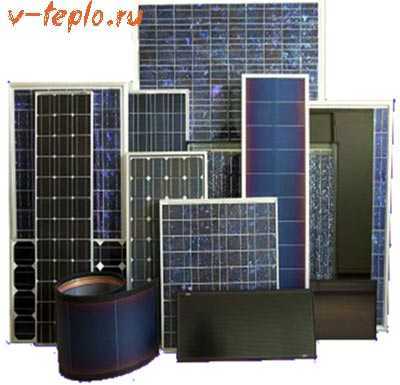

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

• снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
• экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

• водяные (жидкостные);
• воздушные.

По уровню предельных температур коллекторы бывают:

• низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
• среднетемпературными до 80°C;
• высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

• плоскими, которые могут быть как воздушными, так и жидкостными;
• вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
• трубчатыми – бывают и жидкостными, и воздушными;
• термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Выбираем подходящий солнечный коллектор

Необходимо ознакомиться с рынком и выбрать самые подходящие солнечные батареи для отопления дома. Они бывают 3-х типов:

• Воздушные – внутри них располагается воздух и абсорбирующий тепло элемент. Несмотря на скромную стоимость, они должного распространения не получили, так как характеризуются низким КПД
• Вакуумные – внутри располагаются определенного диаметра стекло трубки, содержащие в себе трубки меньшего диаметра, по которым циркулирует теплоноситель. Между трубками создается вакуум, характеризующийся высокими теплопроводящими свойствами
• Плоские – наиболее распространенные коллекторы. Они представляют собой короб, лицевая сторона которого накрыта стеклом. Под ним пролегает абсорбирующий тепло элемент, который контактирует с трубками, содержащими теплоноситель. Энергия последнего забирается и аккумулируется в электрическую

Почему на крышах наших домов не видно гелиоустановок

Интернет пестрит рекламными материалами с красивыми картинками, повествующими о необычайной выгоде гелиосистем. Народные умельцы выкладывают в youtube ролики на тему «отопление от солнца своими руками» о собственных ноу-хау, собранных на коленке из подручных материалов. Сеть пухнет от перепостов восторженных статей, рассказывающих о чудесных преимуществах солнечного отопления. Однако, много ли домов с солнечными коллекторами на крыше появилось за последние годы поблизости от вашего дома? Ни одного? В чём же причины того, что отопление солнечной энергией в наших краях не находит признания?

К сожалению, солнечная энергия для отопления домапоступает не тогда и не туда, когда и куда нужно. Холодно бывает ближе к полюсам, зимой и по ночам. А максимум солнечного излучения приходится на экваториальные районы, на лето и день. Теплоаккумуляторы худо-бедно помогают сгладить суточные, но не сезонные перепады.

Карта интенсивности распределения солнечного света по территории России. В Западной части страны, где живёт львиная доля населения, солнца мало. А в восточной Сибири, где доля излучения заметно выше, холодно, что затрудняет использование активных систем. Кстати, солнечные панели, вырабатывающие электричество, не столь чувствительны к сильным морозам. В холодной, но солнечной Якутии уже построены и успешно функционируют довольно мощные гелиоэлектростанции.

Пассивное отопление солнечной энергией малоэффективно и не способно сколь-нибудь серьёзно обогреть дом в условиях русской зимы. «Окна — на юг» — реально полезный метод проектирования, ничего не стоящий, но помогающий оптимизировать расходы на отопление. А вот некогда относительно популярные в США гелиотеплицы, стены Тромба и их производные постепенно сошли на нет даже у себя на родине.

Активные солнечные системы отопления частного дома обходятся весьма недёшево, немало денег придётся отдать за оборудование. Эксплуатация, вопреки некоторым утверждениям, отнюдь не бесплатна: расходуется электроэнергия, требуется обслуживание техники. При нынешних ценах, по сравнению не только с дешёвым природным газом, но даже с довольно дорогими пеллетами, дизтопливом, установка вакуумного солнечного коллектора на подавляющей части территории РФ не окупится вообще никогда, срок окупаемости превышает срок службы оборудования. Лишь в некоторых южных регионах страны солнечные системы отопления частного дома могут быть не убыточны при определённых условиях.

Научная станция на острове Ольхон (Россия). Применение вакуумных коллекторов (справа на крыше) для приготовления горячей воды и гелиопанелей (слева) для выработки электроэнергии имеет смысл, ведь центральных коммуникаций на этом скалистом байкальском острове нет. Однако для полноценного отопления в климате Бурятии солнечных систем недостаточно, греют дом «нормальные» печи, топливо для которых завозят с «большой земли», ведь изводить местный лес на дрова нельзя
