Печь профессора бутакова "инженер": характеристики, плюсы и минусы, цена

Модельный ряд котлов профессора Бутакова

Гимназист, отопительно-варочная модель, вес 49 кг, тепловая нагрузка 8 Вт, площадь обогрева до 60 м2, стоимость до 6800 руб.
Студент, для частных домостроений, вес 57 кг, тепловая нагрузка 9 кВт, площадь обогрева до 150 м2, стоимость до 13900 руб.
Инженер, для одноэтажных домов и малых бытовых помещений, вес 75 кг, тепловая нагрузка 15 кВт, площадь обогрева до 250 м2, стоимость до 17700 руб.
Доцент, для нежилых промышленных помещений, вес 143 кг, тепловая нагрузка 25 кВт, позволяет обогревать площадь до 500м2, стоимость до 28000 руб.
Профессор, для больших жилых и нежилых зданий, вес 57 кг, тепловая нагрузка 40 кВт, площадь обогрева до 1000 м2, стоимость до 32000 руб.

История печи Бутакова

Первый образец данной конструкции был изготовлен во второй половине 2002 года в Новосибирской области. Спустя несколько месяцев образец получил все необходимые сертификаты, а в конце 2004 года был получен патент на изобретение (патент под номером 2242679). Автором конструкции является инженер-теплотехник Е.Ю. Зубкевич, который назвал свою конструкцию в честь брата своего деда доктора технических наук, профессора С.Е. Бутакова.

Спустя год, в октябре 2003 года Зубкевич заключает договор с компанией «Термофор», которая взяла на себя производство и реализацию продукции. Однако сотрудничество было приостановлено в 2008 году.

Создание своими руками

Для тех, кто решил собрать печь самостоятельно, необходимо заранее скачать чертежи агрегата на сайте.

Также потребуются:

2 металлических листа диаметром в 4 и 10 мм;
труба с диаметром 10 см;
электродуговая сварка;
зубило;
болгарка и круг по металлу;
шпилька с резьбой.

Примите к сведению: вместо листа диаметром в 10 мм можно использовать металлическую бочку с такой же толщиной стен.

Сам процесс состоит из нескольких шагов:

Сперва необходимо сварить цилиндр из листа диаметром 10 мм (днище должно быть выполнено из листа 4 мм) или срезать верх бочки и затупить края.
Затем нужно вырезать круг диаметром на пару сантиметров меньше днища получившейся бочки, в его центре – еще один круг диаметром в 10 см.
К центральному кругу необходимо приварить трубу.
К нижнему концу трубы приваривают швеллеры так, чтобы они могли двигаться и придавливать топливо.
Сверху трубы нужно установить заслонку из шпильки и круга диаметром чуть меньше диаметра трубы: заслонка должна легко двигаться, не пропуская при этом дым.
Бортик крышки потребуется выровнять и загнуть края наружу, затем проделать в крышке дыру диаметром в 10,5 см, вывести через него трубу и приварить крышку.
В корпусе печи сверху необходимо проделать дыру диаметром 15 см для дымохода (его можно сделать из куска трубы, размер которой должен быть в 1,5 раза длиннее основы).
Снизу корпуса потребуется вырезать отверстие, приварить на него внутри корпуса решетку, а снизу – ящик для золы.
Нужно герметично заварить весь корпус, чтобы тот не пропускал воздух, затем присоединить к трубе сам дымоход и зафиксировать его.

Поставить печь можно на кирпичное возвышение, чтобы она не нагрела пол.

Смотрите видео, в котором наглядно показан процесс изготовления печи Бутакова своими руками:

В России большой востребованностью пользуются печи, которые разработал профессор Бутаков. Отличительной особенностью отопительного аппарата является то, что он за короткий срок прогревает помещение с большой площадью, при этом расходы топлива минимальные. Оборудование обладает хорошими эстетическими характеристиками, поэтому не испортит внешний вид комнаты. Такую конструкцию можно сделать своими руками.

Особенности конструкции

Почему мы решили затронуть тему особенностей конструкции. Ведь уже было упомянуто, что это детище отечественного производителя. Все так и есть, но самого автора разработки подтолкнуло на изобретение знаменитая канадская печь Буллерьян. Так они вроде совершенно не похожи? Внешне – да, а вот внутренняя конструкция даже очень. Конечно, надо отдать должное российским инженерам, которые довели канадца до ума, сделали его более экономичным и эффективно работающим. Поэтому и пришлось видоизменить некоторые конструктивные позиции.

Внешне это уже не бочка.
Увеличена площадь нагрева.
Конвекционные трубы нагреваются по всей их длине.
Печи Бутаков можно использовать как в обычном режиме, так и в режиме газогенерации. Ведь не зря они относятся к категории котлов длительного горения.
Наличие колосниковой зоны и ящика для удаления золы.
Есть возможность разогревать пищу на верхней ровной и плоской поверхности.
В конструкции установлены два вида конвекционных труб: боковые изогнуты к верху и имеют перекрестное направление между собой, спереди и сзади расположены прямые трубы. Это своего рода дожигатели, через них во вторую камеру сгорания топочного газа поступает вторичный воздух, который поддерживает в ней горение.

И последний вопрос: а можно ли собрать печь Бутакова своими руками – чертежи ведь есть в свободном доступе? Можно все, но стоит ли? Лучше приобрести заводской вариант – это надежность, это безопасность и гарантия производителя.

История происхождения печи.

Печь Бутакова Популярный профессор политехнического университета и теплотехник из Урала Сергей Ефимович Бутаков создал целый ряд экономичных котлов, которые работают на твердом топливе. В зависимости от моделей они способны отапливать помещения объемом 100-1200 кубических метров. Эти устройства были успешно испытаны во многих регионах России, в том числе, и в холодной Сибири. Изобретения профессора получили всеобщее одобрение и смогли пройти государственную сертификацию

Сейчас многие компании предлагают печи Бутакова, но очень важно выбрать среди них те, которые смогут предоставить качественные изделия от опытных производителей

Путь профессора к созданию данных отопительных приборов не был легок. Он постоянно совершенствовал свои устройства. Благодаря этому, ученый смог добиться отличной работы печей, отсутствию неприятного запаха в помещениях при их обогреве, минимальному расходу топлива и многообразию его видов. Путем проб и ошибок Бутаков смог создать идеальный прибор для обогрева зданий, который день ото дня становится все популярнее и популярнее.

Характеристики

Учитывая, что печь Бутакова «Студент» имеет различные модификации, их размеры и технические характеристики существенно отличаются. Общим в этих устройствах является наличие встроенных конвективных каналов, используемых для повышения теплоотдачи. В зависимости от разновидности, печи могут работать, как на нагрев воздуха, так и обеспечивать водяное отопление.

В данном мини-обзоре мы рассмотрим печи от компании “Термофор”.

Дровяная печь

Данное устройство отличается максимальной тепловой эффективностью и высоким КПД, в сравнении с угольными аналогами. Она обладает следующими особенностями:

Герметичность топочной камеры – дверца надежно закрывается, исключая образование щелей.
Улучшенный контроль воздухоподачи – уникальная конструкция шиберной заслонки позволяет устанавливать режимы газогенерации либо просто горения.
Качественные материалы – для изготовления корпуса использована толстостенная конструкционная сталь, чугун – для колосников и дверок.

Кроме того, устройство отличается сравнительно небольшими габаритами, которые составляют:

530*780*370 мм;
диаметр дымоходной трубы 120 мм;
вес всей печи 77 кг;
объем топки 74 л;
мощность достигает 9 кВт;
КПД равняется 85%.

Печь «Студент» обладает удивительной способностью исключать загрязнение сажей рабочих поверхностей. Даже длительная эксплуатация не повлияет на чистоту стекла. Длительность горения позволяет делать закладки не чаще 1 раза в 6-7 часов. Устройство оснащено сменным колосником, позволяющим равномерно распределяться воздушным потокам в топливной камере. Это исключает образование нагара. Конструкция зольного ящика позволяет его вычищать, не прерывая процесс горения.

Угольная печь

При проектировании данных отопительных печей учитывалась интенсивность термонагрузки. Устройство отличается следующими характеристиками:

масса – 77 кг;
объем топки – 70 л;
габариты – 530*370*780 мм;
КПД – 85%;
Мощность – 9 кВт.

Горение угля требует больше кислорода, чем дрова, но при этом выделяется значительно большее количество тепла. Благодаря 5-миллиметровой толщине стенок исключается деформация металла, способная спровоцировать быструю поломку печи. Герметичность и продуманность конструкции позволяет существенно снизить расход угля. Подобная печь профессора Бутакова «Студент», функционирующая на угле, является идеальным вариантом для систематического отопления.

Гидравлик

Благодаря уникальной конструкции теплообменника, водогрейная печь «Студент» длительного горения обладает довольно высокой теплоотдачей. Привычные змеевики в ней заменили конвективными каналами, частично утопленными в топку. Благодаря этим особенностям, жидкость интенсивно нагревается и поступает в отопительную систему. Этот крупногабаритный прибор имеет характеристики:

масса – 90 кг;
мощность – 16 кВт;
топка – 70 л;
габариты – 720*370*770 мм;
КПД – 85%.

Помимо этого, конструкция предусматривает установку ТЭНов, что позволяет длительно поддерживать температуру теплоносителя.

Особенности устройства печи “Студент” Гидравлик

Внимание! Электрические обогреватели можно установить самостоятельно или приобрести совместно с котлом

Мощная печь «Профессор» и ее характеристики

Печка «Профессор» одна из мощнейших «бутаковских» агрегатов.

Ее характеристики говорят сами за себя:

Мощность составляет 40 кВт;
КПД равен 85%;
Площадь, которую может отопить такой агрегат, равна 1000 кв. м;
Вес этой печи составляет 57 кг.

Согласно отзывам, котлы «Професор» являются самыми выгодными в своей категории, особенно если нужно отопить большую площадь жилого дома или складского помещения.

Кстати, теплосъемник конвективных труб может обогреть не только одно помещение, но и соседние комнаты, если направить его куда нужно. Обычно такой съемник фиксируется на боку печи и разводится с помощью гофры из алюминия.

Особенностью печек Бутакова еще считается отсутствие конденсата – он просто попадает в топку и там испаряется.

Устройство и принцип работы отопительного прибора

Итак, он основан на двух процессах.

Процесс пиролиза происходит в основной камере сгорания топлива, где оно не горит, а попросту тлеет. При этом есть возможность регулировать подачу свежего воздуха в зону сгорания за счет закрытия или открытия отдушины, через которую воздух и поступает в топку прибора. При таком сгорании выделяется большой объем газа, он в свою очередь направляется в специальную камеру, где полностью и сгорает, смешиваясь с кислородом.
А вот конвекция достигается за счет установки в конструкцию специальных труб. Ими окружают топочную камеру и выводят концы вверх, через которые нагретый воздух и проникает в помещение, нагревая его. Все происходит естественным путем, то есть, холодный воздух снизу забирается через нижние отверстия труб, проходит по всей трубной конструкции и выходит наружу.

Котлы Бутакова пиролизного типа Казалось бы, что такая схема и устройство обычны для многих моделей пиролизных отопительных агрегатов. Даже буржуйки стали делать по такому типу. Конечное, многое во всех предлагаемых вариантах общего есть, но есть и достаточно серьезные отличия.

К примеру, установленные в печке трубы – это не просто конструкция, которая ставится в произвольном виде. Здесь необходимо точно учесть угол наклона каждой трубы. К тому же придется придерживаться определенного порядка установки самих труб вокруг топки

Обратите внимание на дверцы, их установка – это не просто навешивание на петли, ведь в самих дверцах располагается конвекционная камера, за счет чего и повышается скорость прогрева помещений

Вернемся к пиролизу. Казалось бы, что можно еще придумать, чтобы этот процесс происходит более эффективно. В этой конструкции изобретателям сделать это удалось. Все тестирования данного аппарата подтверждают, что на сегодняшний день в плане пиролиза это самая эффективная установка. Плюс ко всему удалось увеличить удобство обслуживания. В печке установлен специальный зольник, который можно вытаскивать и очищать в процессе работы самого агрегата.

Есть у всех газогенераторов один существенный недостаток – постоянный перепад температур. В печке Бутакова эта проблема была решена за счет колосника.

Во-первых, он достаточно большой.
Во-вторых, появилась возможность за счет колосниковой решетки поднимать интенсивность горения огня в топке. То есть, если вам необходимо быстро увеличить температуру в помещении, надо просто правильно установить колосник.

Банные печи

Печи профессора Бутакова: цены на разные модели

Модели отличаются между собой по мощности. Например, «Гимназист» выделяет шесть киловатт тепла, а вот печь «Студент» уже девять. Вот и разница между ними. Стоит печь «Студент» около четырехсот долларов (если покупать «Инженера», то он стоит на сотку дороже).

Печь «Доцент» обойдется владельцу в шестьсот пятьдесят долларов. Такая топка уже может хорошо обогреть большой двухэтажный загородный дом. Эта мощная печка может обогреть около пятиста кубических метров жилого помещения.

Газогенераторные конструкции заслужили оправданную репутацию агрегатов, которые можно отнести к категории надежных и экономичных, когда дело касается системы отопления дома. Есть в этой категории прибор, который в последнее время стал очень популярным. Это печь Бутакова. Название она получила по фамилии профессора, который якобы изобрел принцип ее работы. В чем же ее популярность и высокая востребованность? Для того чтобы понять, приведем два сравнения.

Этот тип печей в 10-12 раз меньше потребляет топлива, чем обычная металлическая буржуйка, при той же тепловой отдаче.
Тот же показатель только при сравнении с кирпичной печкой – в два раза.

Этими двумя сравнениями можно показать, насколько эффективно работает печь профессора Бутакова. За счет чего же такой низкий расход топлива? В принципе, как и во многих экономичных агрегатах, здесь используется процесс пиролиза, который отличается тем, что топливо сгорает при низком содержании кислорода, поэтому выделяются так называемый пиролизный (топочный) газ. Последний, смешиваясь с кислородом, образует воздушно-газовую смесь, которая, сгорая, выделяет большую тепловую энергию.

Но и это еще не все. В этой отопительной установке кроме процесса пиролиза используется конвекция. Вот почему с помощью данного типа печей производится быстрый нагрев помещений.

Устройство агрегата

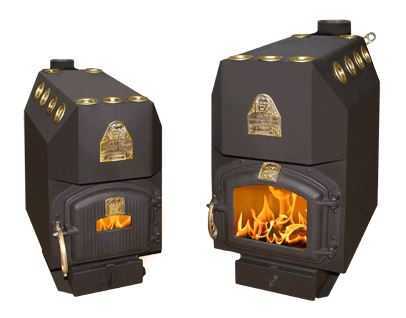

Разновидности печей

Аппараты Бутакова производятся в нескольких моделях

Важно отметить, что все варианты печи функционируют по одному принципу, а также имеют одинаковую конструкцию. Модели отличаются мощностью, габаритами, количеством труб

Поэтому можно легко подобрать агрегат для любого помещения. Существующие модели:

“Гимназист”. Эта конструкция уже не выпускается в промышленных масштабах, так как является малоэффективной
.
“Студент”. Печь может отапливать помещение с площадью 150 м3
. Является отличным вариантом для жилого помещения.
Модель “Инженер”. Конструкция способна обогревать 250 м3
.
“Доцент” рассчитан на помещение с площадью 500 м3
.
“Профессор” обогреет 1000 м3.
“Академик”.

На некоторых конструкциях устанавливается варочная поверхность для приготовления пищи.

Деление печей Термофор Профессор по типу

Цены на печи Профессор зависят от модели:

Дрова
– в базовой модификации, печки предлагаются производителем за 35 тыс. руб.
Уголь
– обойдется несколько дороже, за счет особенностей внутреннего устройства. Печь можно купить за 40 тыс. руб.

Независимо от выбранной модели: дрова/уголь, печь Профессор, прослужит 8-10 лет. На первый год эксплуатации, предоставляется заводская гарантия. В случае неисправности: прогорания или деформации корпуса, изготовитель готов заменить продукцию с дефектом на новую.

Печи Профессор на дровах

Во внутреннем устройстве отопительно-варочной печи Профессор Бутаков для дома, на дровах, длительного горения, с максимальной эффективностью используется процесс газогенерации. Внутренняя топка выполнена в виде параллелепипеда, для улучшения дожига, продуцируемого во время горения углекислого газа.

Дровяные металлические печи длительного горения Профессор Бутаков, отличает еще одна конструкционная особенность. Конвекционные трубы проходят внутри боковых стен топочной камеры и образуют вверху свод, изгибаясь под углом. Считается, что именно такое расположение каналов, обеспечивает лучший забор холодного и отдачу нагретого воздуха в помещение.

Печи Профессор уголь

Топочная камера
– для увеличения термостойкости и предотвращения прогорания, стенки топки были утолщены.
Улучшенная регуляция подачи
воздуха и отвода дымовых газов.
Термостойкое стекло
на чугунной дверце. Решение использовать чугун, помогло справиться с наиболее распространенными проблемами. Предупреждена деформация дверки топки, появилась возможность наблюдать за пламенем. Чтобы стекло не покрывалось копотью при горении, предусмотрена система антидым.

Для обогрева смежных помещений, компания Термофор разработал панель теплосъема, посредством которой, к печи Профессор подключается несколько воздуховодов.

Итак, почему стоит покупать печи Бутакова?

Конструкция топливника этих моделей напоминает усеченный параллелепипед. Поэтому при термическом распаде топлива максимально используется тепловая энергия
;
Воздуховодные трубы внутри периметра топливника расположены строго вертикально. Они пересекаются только вверху, находясь в газопламенной среде, под специально рассчитанным углом;
Входные отверстия воздуховодных труб снабжены горизонтальными срезами, расположенными в 120 мм от основания подножек. Это дает возможность воздуху абсолютно свободно поступать в газогенератор.
А наличие газонаправляющих щитков позволяет предельно эффективно использовать газопламенный поток;
Благодаря расположению на топочной дверце кожуха-конвектора, дверца является полноценным “участником” процесса теплообмена;
За счет зольника (специальный ящик для отработанных продуктов) можно, не прерывая работу котла, вычищать золу;
Верхняя поверхность печей Бутакова контактирует с потоком пламени. А так как она горизонтальная, то есть возможность разогревать на ней пищу.

Газогенераторный котел Бутакова горит равномерно

Если надо увеличить температуру и ускорить процесс горения, используется большой сменный колосник;
Профессор обратил внимание, что на стенках дымоходов обычно оседает (при сгорании топлива) конденсат. Это жидкие продукты распада, обладающие весьма неприятным запахом

Поэтому ученый решил применить вертикально монтированный патрубок присоединения дымохода. Этим решением он добился возврата жидких продуктов обратно в печь, где они сгорают полностью (без остатка)
;
Печь после полной закладки может функционировать в диапазоне 8-12 часов, время работы зависит от модели;

Для обеспечения дополнительной безопасной эксплуатации, при установке печи профессора Бутакова, она может быть фиксирована к полу.

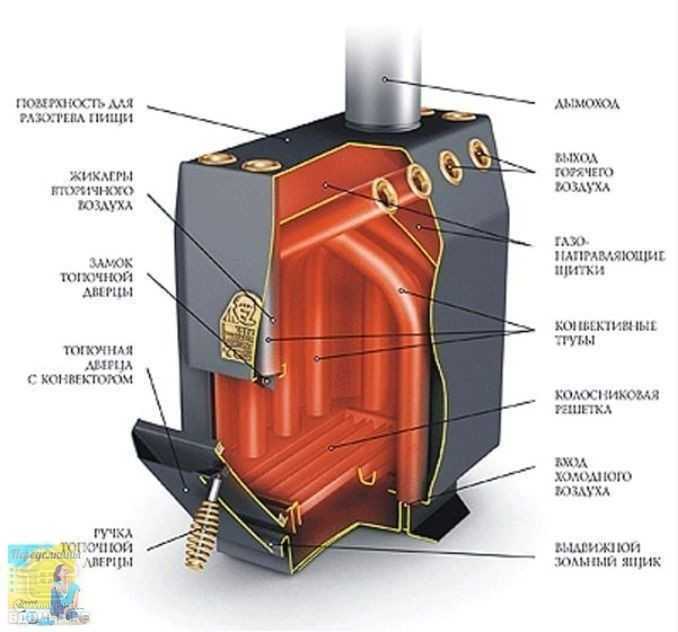

Конструкция

В состав печи входят конвективные трубы, которые устанавливаются по схеме. В отличие от своих аналогов, печь Бутакова имеет большую теплоотдачу.

Аппарат состоит из простых деталей
:

зольника;
топливного отсека;
колосника;
дымохода;
трубы для циркуляции воздушного потока
.

Для того чтобы использовать по максимуму тепловую энергию, топливный отсек изготавливается в форме параллелепипеда. Труба для этого отдела должна быть закреплена только вертикально. На трубе для циркуляции воздуха, на высоте 12 сантиметров от подножек нужно сделать горизонтальные срезы. Это необходимо для того, чтобы воздух поступал в генератор.

Также в печи должен быть зольник
, в котором собираются отходы горения. Одной закладки хватает, примерно, на 10 часов обогревания помещения. Также длительность работы зависит от определенной модели отопительного агрегата
.

Конструкция печи

Отопительное устройство Бутакова устроено очень просто. Агрегат состоит из следующих элементов:

зольник для сбора продуктов распада при горении;
воздухоотводная труба;
двухкамерный топливник: одно отделение предусмотрено для подключения к газу, второе – для дожига топлива;
колосник в виде заслонки;
дымовой канал.

Трубы проходят по краю обеих сторон печи, расположены в два ряда, смыкаются и перекрещиваются в верхней ее части. Благодаря такой конструкции пол хорошо прогревается при перемещении холодного воздуха по трубам, расположенным в зоне горения. За счет них же увеличивается площадь нагрева и не происходит прогорания стенок печи. Благодаря специальным жиклерам с горячим воздухом внутри, расположенным вверху топки, вторичный газ сжигается в полном объеме. Это еще раз подтверждает экономичность устройства: топливо прогорает целиком, а тепло долго удерживается внутри помещения.

Создание своими руками

Для тех, кто решил собрать печь самостоятельно, необходимо заранее скачать чертежи агрегата на сайте.

Также потребуются:

2 металлических листа диаметром в 4 и 10 мм;
труба с диаметром 10 см;
электродуговая сварка;
зубило;
болгарка и круг по металлу;
шпилька с резьбой.

Сам процесс состоит из нескольких шагов:

Сперва необходимо сварить цилиндр из листа диаметром 10 мм (днище должно быть выполнено из листа 4 мм) или срезать верх бочки и затупить края.
Затем нужно вырезать круг диаметром на пару сантиметров меньше днища получившейся бочки, в его центре – еще один круг диаметром в 10 см.
К центральному кругу необходимо приварить трубу.
К нижнему концу трубы приваривают швеллеры так, чтобы они могли двигаться и придавливать топливо.
Сверху трубы нужно установить заслонку из шпильки и круга диаметром чуть меньше диаметра трубы: заслонка должна легко двигаться, не пропуская при этом дым.
Бортик крышки потребуется выровнять и загнуть края наружу, затем проделать в крышке дыру диаметром в 10,5 см, вывести через него трубу и приварить крышку.
В корпусе печи сверху необходимо проделать дыру диаметром 15 см для дымохода (его можно сделать из куска трубы, размер которой должен быть в 1,5 раза длиннее основы).
Снизу корпуса потребуется вырезать отверстие, приварить на него внутри корпуса решетку, а снизу – ящик для золы.
Нужно герметично заварить весь корпус, чтобы тот не пропускал воздух, затем присоединить к трубе сам дымоход и зафиксировать его.

Поставить печь можно на кирпичное возвышение, чтобы она не нагрела пол.

Смотрите видео, в котором наглядно показан процесс изготовления печи Бутакова своими руками:

Обновлено:

Печь Бутакова — это отличное решение для тех, кто ищет качественное оборудование для отопления дома. Современные технологии и грамотный подход инженеров позволили избавиться от двух типичных недостатков традиционных отопительных печей — низкий коэффициент полезного действия и повышенный расход топлива.

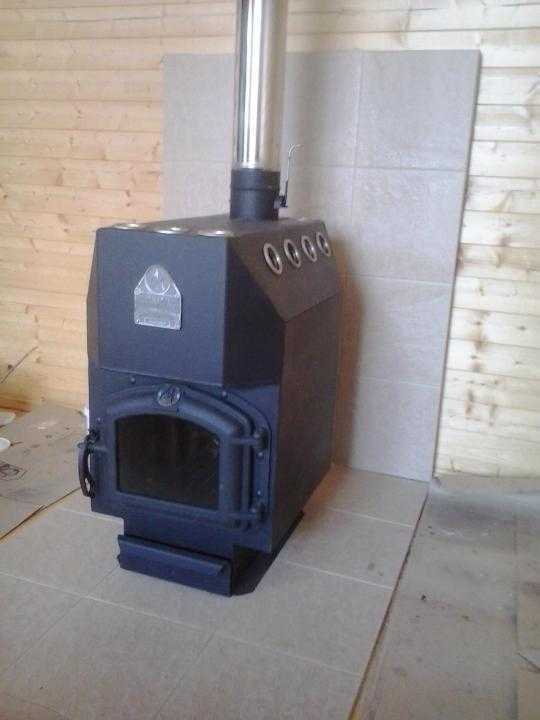

Фото печи Бутакова

Множество инженеров работали над задачей повышения эффективности работы печей и увеличения их функциональных возможностей.

Свой вклад в общее дело сделал советский инженер — С.Е. Бутаков. Он создал свою авторскую печь в Уральском институте еще в 60-х годах прошлого века. Принцип действия его разработки был аналогичен с подобными печами.

Но главные особенности печи Бутакова — повышение эффективности работы оборудования и снижение тепловых потерь. За счет внесения изменений в конструкцию своего творения, Бутакову удалось поднять КПД традиционной печи до невероятного на то время уровня — 85%. Это позволяет им достойно конкурировать с газовым отопительным оборудованием.

Особенности воздухогрейных котлов

Воздухогрейные котлы стали популярны среди владельцев загородных домов. Это простое и удобное в эксплуатации оборудование предоставляет возможность обогреть жильё, мастерскую, цех, помещение под производство без лишних забот и трудностей.

Воздухогрейный котел с конфоркой

Обогревательные системы, осуществляющих работу воздухогрейного котла либо печи, отличает простая конструкция и высокая эффективность. Комфортные в эксплуатации обогревательные установки имеют следующие функциональные направления:

воздухогрейный котёл;
отопительная печь;
отопительная печь с варочной поверхностью.

Все модели рассматриваемых котлов с возможностью обогрева воздухом различны и могут оснащаться:

Панелью для приготовления пищи с несколькими конфорками.
Дверкой с окошком из огнестойкого стекла.
Дверцей с функцией самоохлаждения.
Отдельной дверцей из стекла для наблюдения за пламенем, как в камине.
Особенной установкой дымоходной трубы и прочим.
