Современные сети передачи данных невозможны без качественных кабелей. От домашнего интернета до корпоративных ЦОДов, от IP-камер видеонаблюдения до систем умного дома — везде используются кабельные системы. Качество связи, скорость передачи данных, стабильность работы напрямую зависят от правильного выбора кабеля. Рынок предлагает десятки разновидностей под разные задачи и бюджеты. Разберёмся в типах компьютерных кабелей, их характеристиках, областях применения и критериях выбора.
Основные типы кабелей для передачи данных
Витая пара (Twisted Pair)
Самый распространённый тип кабеля для локальных сетей.
Конструкция:
Четыре пары медных проводников, скрученных между собой. Скрутка нужна для защиты от электромагнитных помех — наведённые токи в соседних витках взаимокомпенсируются.
Категории:
| Категория | Частота | Скорость | Применение |
|---|---|---|---|
| Cat.5e | 100 МГц | До 1 Гбит/с | Домашние сети, офисы (устаревает) |
| Cat.6 | 250 МГц | До 10 Гбит/с (до 55 м) | Современный стандарт для офисов |
| Cat.6a | 500 МГц | До 10 Гбит/с (до 100 м) | Центры обработки данных, магистрали |
| Cat.7 | 600 МГц | До 10 Гбит/с | Промышленные объекты, серверные |
| Cat.8 | 2000 МГц | До 40 Гбит/с (до 30 м) | Дата-центры, суперкомпьютеры |
Типы экранирования:
UTP (Unshielded Twisted Pair):
Без экрана. Самый дешёвый, используется в большинстве офисов и домов. Для крупных заказов организаций и монтажников доступна поставка UTP оптом, что позволяет существенно снизить затраты на прокладку сетей. Подходит для помещений с низким уровнем электромагнитных помех.
FTP (Foiled Twisted Pair):
Общий фольгированный экран вокруг всех пар. Защита от внешних помех, дешевле чем STP.
STP (Shielded Twisted Pair):
Экран вокруг каждой пары + общий экран. Максимальная защита, используется в промышленности, около мощных электроустановок.
Длина сегмента:
До 100 метров (между устройством и коммутатором). Дальше — затухание сигнала, нужен репитер или коммутатор.
Применение:
- Локальные сети (Ethernet)
- IP-телефония
- Видеонаблюдение (IP-камеры)
- Системы контроля доступа
- Интернет (провайдер — абонент)
Коаксиальный кабель
Центральная медная жила, изоляция, экран (оплётка или фольга), внешняя оболочка.
Типы:
- Тонкий (RG-58): для сетей 10Base2 (устарел)
- Толстый (RG-8): для сетей 10Base5 (устарел)
- Телевизионный (RG-6, RG-59): кабельное ТВ, спутниковые антенны
Сейчас в компьютерных сетях практически не используется — вытеснен витой парой. Остался в системах видеонаблюдения (аналоговые камеры), кабельном ТВ.
Плюсы:
- Хорошая защита от помех (экран)
- Длинные расстояния (до 500 м без усиления для видео)
Минусы:
- Дороже витой пары
- Сложнее монтаж (коннекторы, обжим)
- Низкая скорость по современным меркам
Оптоволоконный кабель (Fiber Optic)
Передача данных светом по стеклянным или пластиковым волокнам.
Типы:
Одномодовое волокно (Single-Mode, SM):
- Диаметр сердцевины: 9 мкм
- Один луч света распространяется по прямой
- Дальность: десятки километров (до 100 км и более)
- Скорость: до 100 Гбит/с и выше
Многомодовое волокно (Multi-Mode, MM):
- Диаметр сердцевины: 50 или 62,5 мкм
- Много лучей под разными углами
- Дальность: до 2 км
- Скорость: до 10-40 Гбит/с
Применение:
- Магистральные линии связи (города, континенты)
- Внутренние сети дата-центров
- Подключение удалённых зданий
- Высокоскоростные сети (10G, 40G, 100G Ethernet)
Плюсы:
- Огромная скорость и пропускная способность
- Не подвержен электромагнитным помехам
- Малое затухание (можно тянуть десятки км без усиления)
- Защита от прослушивания (невозможно «снять» сигнал, не разрезав кабель)
Минусы:
- Дорого (кабель, оборудование, монтаж)
- Хрупкий (боится перегибов, нужен аккуратный монтаж)
- Требует специальное оборудование (сварка, коннекторы)
Характеристики кабелей
Пропускная способность (Bandwidth):
Максимальная частота сигнала, которую кабель может передать. Измеряется в МГц. Чем выше, тем больше скорость передачи данных.
Затухание (Attenuation):
Ослабление сигнала на расстоянии. Измеряется в дБ/100 м. Чем меньше, тем лучше. Зависит от качества материалов, толщины жил.
Перекрёстные помехи (Crosstalk):
Взаимное влияние сигналов в соседних парах. Качественная скрутка и экранирование снижают помехи.
Импеданс (характеристическое сопротивление):
Для витой пары — 100 Ом, для коаксиала — 50 или 75 Ом. Несоответствие импеданса кабеля и оборудования вызывает отражения сигнала, ошибки.
Материал проводника:
- Медь — лучшая проводимость, дороже
- Омеднённая сталь (CCS) — дешевле, хуже характеристики, больше затухание
Качественный кабель — из чистой меди.
Материал изоляции:
- PVC (ПВХ) — стандарт, горючий
- LSZH (Low Smoke Zero Halogen) — не выделяет токсичных газов при горении, для помещений с людьми
- PE (полиэтилен) — для улицы (не боится влаги, UV)
Стандарты и сертификация
Международные стандарты:
- TIA/EIA-568 — североамериканский стандарт структурированных кабельных систем
- ISO/IEC 11801 — международный стандарт
- ГОСТ Р — российские стандарты (часто адаптация международных)
Сертификация кабелей:
Производители тестируют кабели, подтверждают соответствие категории (Cat.5e, Cat.6 и т.д.). Сертификат гарантирует заявленные характеристики.
Важно: дешёвые безымянные кабели часто не соответствуют заявленной категории. Маркируют как Cat.6, а по факту — характеристики Cat.5e или хуже.
Монтаж и обжим витой пары
Инструменты:

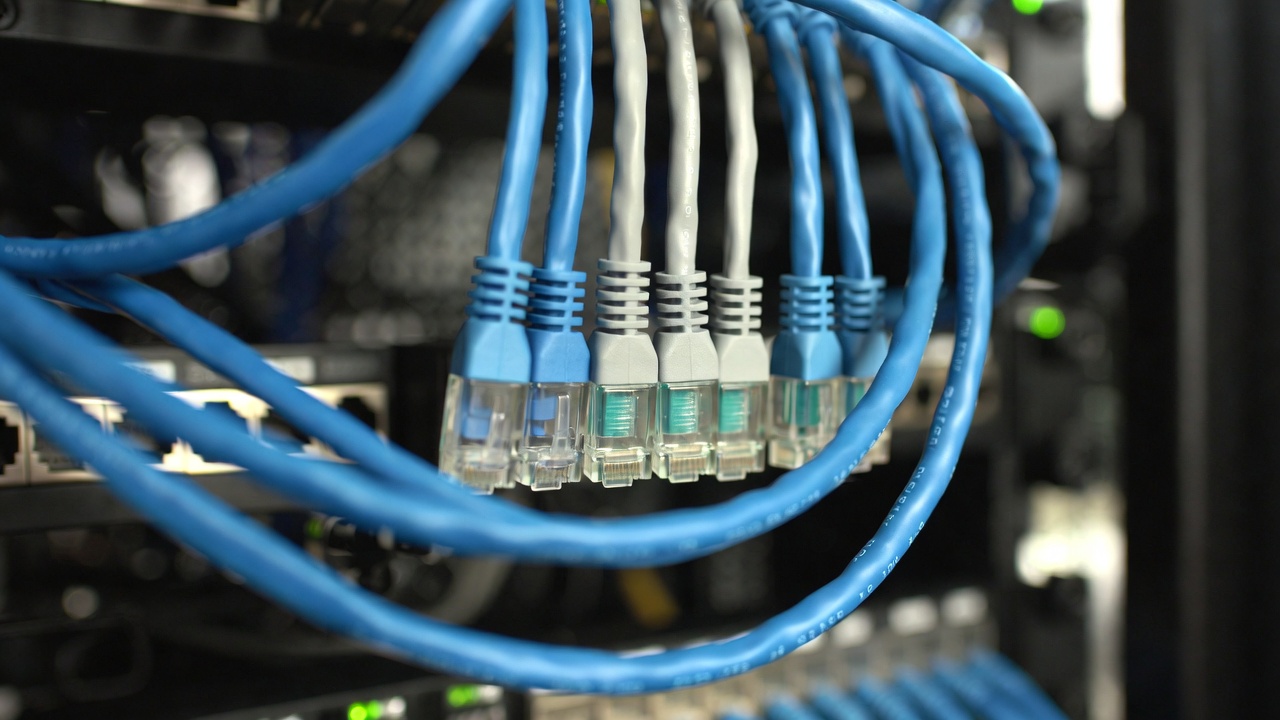

- Обжимные клещи (кримпер) — для установки коннекторов RJ-45
- Стриппер — для снятия изоляции
- Тестер — для проверки правильности обжима
Схемы обжима:
T568A и T568B:
Две стандартные схемы расположения проводников в коннекторе RJ-45.
Прямой кабель (Straight-through):
Оба конца обжаты по одной схеме (T568B-T568B или T568A-T568A). Используется для соединения компьютер-коммутатор, коммутатор-роутер.
Перекрёстный (Crossover):
Один конец T568A, другой T568B. Для соединения компьютер-компьютер, коммутатор-коммутатор (в старых устройствах без Auto-MDIX).
Современное оборудование (коммутаторы, сетевые карты) поддерживает Auto-MDIX — автоматически определяет тип кабеля, кроссоверы не нужны.
Процесс обжима:
- Снять внешнюю изоляцию (2-3 см)
- Раскрутить пары, выровнять проводники
- Расположить в нужном порядке по схеме
- Обрезать ровно (все жилы одной длины)
- Вставить в коннектор RJ-45 (до упора)
- Обжать клещами
Проверка:
Тестером проверить все 8 жил — должны прозваниваться.
Прокладка кабельных систем
Типы прокладки:
Открытая:
По стенам в кабель-каналах, на лотках, скобами. Проще, дешевле, но менее эстетична.
Скрытая:
Внутри стен, в штробах, за подвесными потолками. Эстетично, но сложнее монтаж, дороже.
В гофре:
Кабель внутри гофрированной трубы. Защита от механических повреждений, возможность замены кабеля без вскрытия стены.
Правила прокладки:
- Избегать параллельной прокладки с силовыми кабелями — электромагнитные помехи. Минимальное расстояние 30-50 см.
- Не превышать радиус изгиба — для витой пары минимум 8 диаметров кабеля (обычно ~5 см). Резкие перегибы повреждают жилы, ухудшают характеристики.
- Не превышать усилие натяжения — при протяжке можно повредить кабель.
- Маркировать кабели — на обоих концах бирки с номером, назначением.
- Заземление экрана (для FTP, STP) — экран заземляется с одной стороны, иначе возможны наводки.
Кабельные лотки и стойки:
В серверных, офисах — организованная прокладка на лотках, кабельных корзинах. Удобство обслуживания, порядок.
Активное оборудование
Кабели — пассивная часть сети. Активное оборудование — передаёт, коммутирует данные.
Сетевая карта (NIC):
В компьютере, сервере. Преобразует данные в сигналы для передачи по кабелю.
Коммутатор (Switch):
Соединяет устройства в сеть. Принимает данные с одного порта, передаёт на нужный (по MAC-адресу).
Типы:
- Неуправляемые — просто коммутируют, настройки минимальны
- Управляемые — конфигурируются, VLAN, QoS, мониторинг
Роутер (Маршрутизатор):
Соединяет разные сети (LAN-WAN, интернет). Маршрутизирует пакеты по IP-адресам.
Точка доступа Wi-Fi:
Беспроводной доступ к сети. Подключается к коммутатору витой парой.
Медиаконвертер:
Преобразует витую пару в оптоволокно и обратно. Для объединения сетей разного типа.
Патч-панель:
Коммутационная панель в серверной. Все кабели от розеток приходят на панель, подключаются коммутатором патч-кордами. Удобство обслуживания.
Тестирование и сертификация кабельных систем
После прокладки — обязательное тестирование.
Простое тестирование (кабельный тестер):
Проверка целостности жил, правильности обжима, отсутствия коротких замыканий. Недорогие тестеры (1-5 тыс. руб).
Сертификация (сертификатор кабельных систем):
Измеряет все параметры: затухание, перекрёстные помехи, импеданс, NEXT, FEXT и т.д. Выдаёт протокол — соответствует ли кабельная система заявленной категории.
Дорогое оборудование (от 100 тыс. руб), используют профессиональные монтажники.
Зачем:
- Гарантия качества
- Выявление скрытых дефектов (которые не видны простым тестером)
- Документирование (протоколы для заказчика)
Проблемы и их решение
Низкая скорость сети:
Причины:
- Кабель низкого качества (CCS вместо меди, несоответствие категории)
- Длина сегмента больше 100 м
- Помехи (параллельная прокладка с силовыми кабелями, плохое экранирование)
- Плохой обжим (не все жилы контачат)
Решение:
- Заменить кабель на качественный
- Поставить коммутатор/репитер (разделить сегмент)
- Проложить заново с соблюдением правил
- Переобжать
Обрывы связи:
Причины:
- Повреждение кабеля (пережали дверью, мебелью)
- Окисление контактов в коннекторах
- Неисправность оборудования
Решение:
- Тестером найти место обрыва, заменить кабель/переобжать
- Почистить/заменить коннекторы
- Проверить оборудование
Перекрёстные помехи:
Причины:
- Раскрутка пар больше допустимого при обжиме
- Кабель низкого качества
Решение:
- Обжать правильно (минимум раскрутки)
- Заменить кабель
Тенденции и будущее
Рост скоростей:
Стандарты развиваются. 10G Ethernet уже обычное дело в дата-центрах, 40G, 100G приходят. Для витой пары предел — Cat.8 (40G до 30 м). Дальше — оптоволокно.
Оптика дешевеет:
Стоимость оптоволоконных систем снижается. Для новых объектов часто сразу тянут оптику (future-proof — запас на будущее).
PoE (Power over Ethernet):
Питание устройств по витой паре (IP-камеры, телефоны, точки доступа). Стандарты развиваются: PoE+ (25 Вт), PoE++ (90 Вт). Позволяет питать даже мощные устройства без отдельного провода питания.
Wi-Fi 6, 6E, 7:
Беспроводные сети становятся быстрее. Но магистрали всё равно проводные — стабильнее, быстрее.
Умный дом, IoT:
Миллионы устройств подключаются к сети. Нужна качественная кабельная инфраструктура.
Компьютерные кабели — основа любой сети передачи данных. Витая пара остаётся стандартом для большинства локальных сетей, оптоволокно используется для магистралей и высокоскоростных соединений. Правильный выбор кабеля, качественный монтаж, соблюдение стандартов — залог стабильной работы сети на годы. Не экономьте на кабеле — дешёвый китайский noname прослужит недолго, проблемы начнутся через год-два. Выбирайте проверенных производителей, сертифицированную продукцию, обращайтесь к профессиональным монтажникам для прокладки и тестирования. Вложения в качественную кабельную систему окупятся надёжностью, скоростью и отсутствием проблем.
