Порядок монтажа электрики в квартире

Выбор подходящего способа монтажа электропроводки

Таблица соотношения сечения жил к токовым нагрузкам

Все способы запитаться от розетки для другой розетки можно разделить на несколько групп. По способу закрепления – внутри стены, снаружи или от внешней части основной точки питания с выводом проводов наружу. Далее работа производится схожим способом.

Основные рабочие моменты:

• Толщина кабелей. Сечение дочерней розетки не должно быть меньше родительской.
• Дизайнерское решение. Напрямую зависит от интерьера помещения и не влияет на технические характеристики.
• Порядок подключения. У бытовых приборов может быть два или три контакта. В первом случае это фазовый и нулевой провода, которые подключаются к разным контактам. При трехпроводном подключении добавляется заземление. Его подсоединяют на крепежный болт на корпусе устройства.
• Заземление. Если оно имеется в основной розетке, в последующих точках питания также должно быть. По требованиям ПУЭ кабель должен быть цельным.

Подключение интернет розетки Schneider

Интернет розетки французского производителя “Schneider” предлагает сдвоенные розетки для подключения к всемирной сети. Их особенностью есть то, что можно подключать более одного компьютера на одну розетку.

Для этого проектируется вывод сразу двух кабелей к розетке. Это удобное средство, поскольку нет необходимости, при наличии двух компьютерных мест, бросать дополнительные кабеля, которые потом нужно прятать, нарушая конструктивность помещения.

Чтобы подключить парную розетку для интернета Schneider, необходимо:

1. подготовить инструмент – плоскогубцы, острый канцелярский ножик, обжимку;
2. если выведено два провода со стены и заведены в коробку, нужно вытащить их наружу;
3. применяя канцелярский ножик, нужно снять верхний шар изоляции на расстоянии около 4-х сантиметров от конца провода. Такую же операцию необходимо проделать и с другим кабелем;
4. затем на обоих кабелях следует произвести зачистку кончиков проводков. Их необходимо разъединить так, чтоб на них получилось по восемь проводков;
5. теперь нужно по очереди подключить провода к одному, и ко второму клеммнику. Для этого берем один из клеммников и вставляем в него проводки соответствующего цвета. Далее зажимаем клеммы. Также делаем со вторым кабелем;
6. монтируем розетку на место установки и проверяем наличие подключения.

Безопасность электропроводки

По завершении установки электропроводки необходимо провести комплекс измерений, чтобы убедиться в готовности системы к использованию современной бытовой аппаратуры, техники. Проверка работоспособности электрического щита, проводов, кабеля, розеток, выключателей, дает возможность вовремя исправить допущенные ошибки. Тестовая проверка показывает, что:

• контакты электропроводки имеют надежное заземление;
• соединения правильно подключены;
• постороннее напряжение и повреждения в изоляции отсутствует;
• автоматический аппарат защиты соответствует проводки.

Провести точный замер электропроводки можно только с помощью специалистов электролаборатории. Для проверки используется контрольно – измерительная аппаратура, которая показывает потери, потребление электроэнергии. Особенно профилактического осмотра требуют розетки, выключатели, светильники во избегания замыкания.

Способы соединения проводки

Скрепление электрических проводников согласно техническим требованиям и действующим инструкциям проводится с помощью пайки, обжимов, опрессовки с использованием соответствующих инструментов. При выборе метода контактного соединения необходимо учитывать для чего скрепление и где оно будет размещаться.

В точках состыковки и ответвления проводов всегда оставляется запас для повторного соединения в случае неисправности. На сегодняшний день самым универсальными эффективными электрическими соединениями являются безвинтовые зажимы. Простые и удобные, подходят для всех типов проводников разного диаметра сечения.

Зажим состоит высококачественной стальной пружины устойчивой к агрессивной среде и токошины из электролитной меди специального лужения, фиксируется на контактной зоне с помощью отвертки. Клемма не имеет ограничений по токам и напряжению, соединяет даже проводники с гильзой. Отвечая современным требованиям, зажим имеет уменьшенный размер, за счет чего не занимает много места в подрозетнике.

Плетение шнура

На контурах для подключения мощных электроприборов применяют монтаж наружной проводки в ретро стиле из декоративного шнура собственного плетения. В целях экономии средств можно плести шнур на всю длину проводки. Его делают скруткой или в виде косички из трех или четырех проводов. Такое плетение удобнее при большом количестве выключателей и розеток.

Невитого медного провода в невоспламеняющейся оплетке потребуется как минимум в 2,5 раза больше. Шнур плетется минимум в две жилы, плюс усадка. При плетении длина кабеля уменьшается до 30% в зависимости от его толщины. Плетение делают нужной плотности. Интерьер с самодельным проводом в стиле кантри выглядит более эффектно.

Для ретро проводки идеально подходит провод многожильный медный провод РГКМ. Он выдерживает высокие температуры, до 180°С, применим для саун и бань.

При плетении необходимо учитывать, что со шнура осыпается стекловолокно, эти частицы легко сдуваются феном или втягиваются пылесосом. Расцветка такого шнура белая и серая. Цветовая палитра провода БПВЛ разнообразнее.

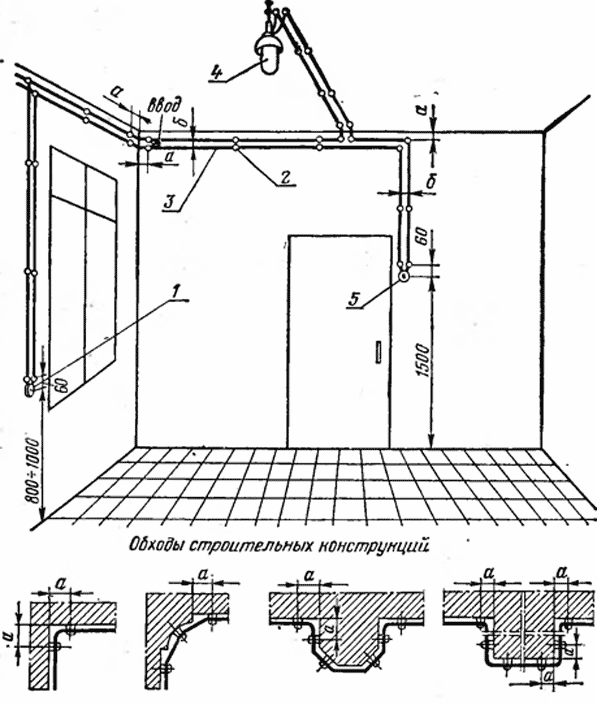

Требования к монтажу открытой электрической проводки в деревянном доме

Требования к условиям монтажа наружной проводки, способы прокладки, установка приборов и их выбор, регламентированы Правилами устройства электроустановок (ПУЭ)и обязательны к исполнению.

Часть требований ПУЭ учтена производителями ретро проводов, как то:

• Изоляция проводов выполнена из негорючих материалов;
• В качестве токовой жилы используется медный провод.

Кроме выше перечисленных, необходимо выполнить следующие требования:

• Узел ввода и учета электрической энергии необходимо изолировать от деревянных конструкций;
• Схемой электроснабжения необходимо предусмотреть установку УЗО, устройство контура заземления и при подключении посредством ВЛ – устройств гашения импульсных всплесков напряжения (разрядников).

Как нарастить или соединить электрический кабель

Перебив электрический провод, можно создать довольно ощутимую бытовую проблему. Поэтому вопрос о его возможном восстановлении становится невероятно актуальным.

В некоторых случаях может появиться и острая необходимость наращивания уже существующего провода.

Чаще всего необходимость наращивать или соединять кабеля возникает в следующих случаях:

1. При работе с болгаркой вам «удалось» наткнуться на заложенный в стену или пол провод и случайно его перерезать. Как правило, подобная ситуация сопровождается массой искр, возникших в месте повреждения. Установленный в электрическом счетчике автомат тут же выключится или выбьет пробки. Кроме того, все подключенные к данному участку электропроводки розетки тут же окажутся обесточенными, а освещение в квартире пропадет.
2. Провод, небрежно уложенный мастерами в монтажной коробке или под выключателем, также может обломаться. При этом оставшейся длины для подключения не хватает.
3. С покупкой нового или перестановкой старого электроприбора появляется необходимость в переносе существующей розетки.

Оптимальным выходом из сложившейся ситуации следует считать полную замену поврежденного участка. При этом заменить придется весь провод, соединяющий распределительную коробку и розетку (выключатель). Проведение такой процедуры очень часто предполагает штробление, а значит, и непременное повреждение большого прилегающего участка стены. Кроме самого провода,скорее всего придется заменить часть плитки, штукатурки или обоев, что далеко не всегда приемлемо.

Это интересно: От чего подключить бра — от розетки или распредкоробки?

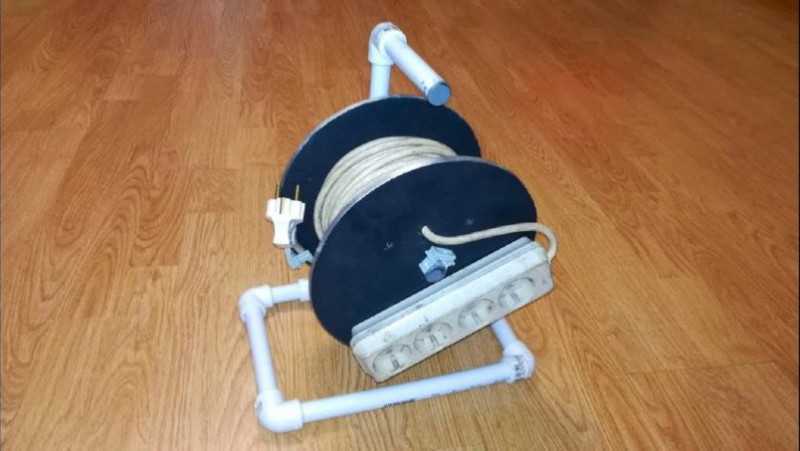

Процесс изготовления удлинителя

1. Подготавливаем колодку для работы. Для этого при помощи отвёртки откручиваем на дне колодки съёмную крышку.
2. Далее подготавливаем кабель. При помощи ножа снимаем изоляцию с кабеля. При этом отступаем от края кабеля на 2 см. В результате мы видим 2 жилы кабеля. Края каждой из жил очищаем от изоляции. После чего тщательно скручиваем проволоку на жилах и загибаем её.
3. Устанавливаем жилы кабеля в специальные пазы колодки. Фиксируем жилы болтами. Также фиксируем кабель на выходе колодки.
4. Надеваем крышку на колодку и завинчиваем болты.
5. На противоположной стороне кабеля будем крепить вилку. Для этого снимаем защитный кожух с рабочей части вилки.
6. Указанным выше способом подготавливаем к работе жилы кабеля. Надеваем на кабель кожух вилки. Затем устанавливаем жилы в соответствующие разъёмы вилки. Фиксируем жилы при помощи болтов.
7. На выходе вилки фиксируем кабель двумя болтами и специальной вкладкой.
8. Надеваем кожух на внутреннюю вставку. Закручиваем болты.
9. Удлинитель готов к работе!

Удлинитель, сделанный своими руками, прослужит долго и будет в разы удобнее, чем магазинный. Для сборки вам потребуется острый нож для снятия изоляции, плоскогубцы, набор отверток. После подготовительных работ можно приступить к непосредственному изготовлению удлинителя.

Сборку рекомендуем начать с вилки. Для этого следует удалить верхнюю изоляцию на 5-6 см. После этого очищаем сами жилы от изоляции приблизительно на 1 см. Разбираем штепсельную вилку и крепим оголенные провода непосредственно к вилке.

Варианты применения интернет-розеток

Кроме «домашних» проектов использования, существует ещё достаточное количество вариантов, где монтаж таких розеток под интернет будет не только актуален но и порой просто оригинальным выходом из особой, требовательной к безопасности, ситуации при учёте технических условий предоставления доступа к интернету. В зависимости от типа и назначения здания, выдвигаются технические требования к обустройству апартаментов в таких зданиях.

Можно выделить несколько основных категорий таких помещений:

• офисы, аудитории и серверные помещения;
• интернет-клубы и электронные библиотеки;
• ИТ-магазины и мастерские по обслуживанию компьютерной техники;
• сооружения с повышенной защитой от проникновения.

Для большинства офисов и аудиторий, кроме наличия безпроводных точек доступа к интернету, обязательным является оснащение стен и офисной мебели розетками RJ-45, которые обеспечивают подключение «рабочих» компьютерных станций к интернету, а также к локальным сетям.

Ни одно помещение серверного типа не может обойтись без наличия в/на стенах установленных разъёмов под витую пару. Это есть обязательным требованием каждого ИТ-инженера, который взялся за постройку «серверной» или хранилища данных.

Стремительное развитие техники влияет на все аспекты нашей жизни и в частности на образование. Теперь очень «тяжело» представить учебное заведение любого уровня – от школы до университета – без наличия вспомогательных поисковых инструментов (компьютеров), которые ищут и предоставляют необходимую информацию в огромном «банке знаний» – электронной библиотеке.

Если вы являетесь частным предпринимателем или владельцем бизнеса, который связан с продажей и/или ремонтом компьютерной и офисной техники, то наличие розеточных конструктивов просто «жизненно» необходимо для нормальных условий труда ваших сотрудников.

И ещё один пример обязательного оснащения интернет-розетками и конструктивами – это помещения для корпоративных и государственных служб безопасности, банковских и иных хранилищ, с повышенной защитой от проникновения. В них фактически запрещено любое значительное электромагнитное излучение или возможен перехват пакетной информации через безпроводную передачу данных.

Экономия на смешанном типе монтажа

При прокладке промышленных линий электропроводки возможно применение последовательной схемы соединения нагрузок (розеток и осветителей) или параллельное их подключение. Но для бытовых условий более удобной и экономичной будет смешанная схема, при которой часть линий включается в параллельные группы, а затем все они соединяются в последовательную цепочку.

Использование комбинированного или смешанного метода подсоединения отдельных линий позволяет сэкономить на общей длине проводов и обеспечивает удобство подключения розеток и выключателей. Кроме того, сама проводка приобретает аккуратный и строгий вид.

Процесс установки

Перед работами, связанными с электричеством, питание отключается

Подготовительные работы

1. Разбирают розетку, открутив крышку.
2. Подрозетник также снимают, получают доступ к клеммам, к которым крепят провода.
3. При наружном способе установки на бетонную стену нужно заранее просверлить в местах расположения креплений отверстия для подрозетника, чтобы иметь возможность воспользоваться пластиковыми дюбелями. Для деревянной основы подойдут саморезы.
4. Скрытый способ осложнён высверливанием отверстия под подрозеточную коробку. Для этого используют зубило с молотком, ударную дрель, перфоратор с корончатым сверлом по бетону.
   • Сверлом вырезается круглое отверстие, другими инструментами доводится паз до нужного размера.
   • Перфоратором или дрелью делается канавка, закладывается провод, который прячется под штукатурку.

Подсоединение кабеля

1. С устройства снимают крышку, обнажив внутреннюю часть, где расположены клеммы. Убирают гибкую изоляцию, скрывающую три части провода: фазу, землю и ноль. Разводят в стороны для удобства монтажа. При работе со скрытой проводкой оставляют 20-сантиметровый запас.
2. Зачищают все три провода от изоляции примерно на один сантиметр аккуратно, не повреждая жилу.
3. Формируют петли, расплющивают пассатижами, чтобы обеспечить оптимальный контакт.
4. Затем, протянув под винтами, прижимают к клеммам с усилием для лучшей фиксации оголённых контактов.
5. Придерживаются цветовой маркировки: жёлтый проводок соответствует заземлению, два остальных — фаза и ноль.
6. Прибор собирают, прикрутив внутреннюю часть к рабочей части.

Подключение кабеля

1. Кабель зачищается, формируются две петли, расплющиваются, надёжно фиксируются клеммами.
2. Провода заводят согласно цветовой маркировке.
3. Затем прикручивают корпус на место.

На нашем сайте в также можете узнать об особенностях установки розеток с USB и Wi-Fi.

Штробление стен

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы — одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

Устанавливаем розетку в подрозетник с короткими проводами

Начнем с отключения электричества в доме. Далее прозвоним все контакты розетки индикаторной отверткой с неоновой лампочкой, для определения фазы. Таким способом убедимся что электричество точно отключено и вашей жизни ничего не угрожает. Отвинчиваем лицевую панель, отключаем контакты старой розетки. Как я уже говорил, провода грелись, изоляция на них оплавилась, засохла и стала хрупкой. Так как она крошится, ее нужно удалить. А вместо нее подобрать термоусадочные трубки соответствующего диаметра.

Я буду наращивать провода используя клемники WAGO. Но эти удобные приспособления нужно устанавливать правильно, иначе они могут сыграть дурную службу. Итак: минимальный отрезок торчащий из стены должен быть не менее 2 см и 1 см должен быть хорошо зачищен, не смят и не согнут.Это главные правила. Поэтому, все что гнуто нужно выпрямить, а то что сплюснуто — отрезать. А остальное изолировать термоусадкой. Усадить ее можно специальным феном или обычной зажигалкой. Вот что получилось у меня:

Один провод обломился, но это не страшно. Одеваем клеммы до упора и защелкиваем. Их большой плюс в том, что теперь отводку можно выполнить медным проводом. Я взял многожильный. Он мягкий и не обломится.

Взял двойную розетку, что расширит функционал взамен старой.

Подключаем и устанавливаем.

Закрепляется она точно также как и старая — упираясь в боковые пазы подрозетника. Но как вы видите, есть ещё продольные крепления для непосредственного закрепления в стене. Это просто великолепное решение, особенно у кого разбит подрозетник и закрепить все внутренности надежно не представляется возможным.

Устанавливаем накладную панель.

Включаем электричество и проверяем работу. Все отлично. Клеммы выдержат все нужные нагрузки в данном месте.

Кабельный вывод | Вывод кабеля из стены

В данной статье хотелось бы поговорить о том, как лучше оформить вывод кабеля из стены. Ведь очень часто, во время прокладки как слаботочных, так и электрических сетей, возникает необходимость проложить готовый кабель с определенным типом разъема, штекера и т.п. на концах. Как лучше это сделать максимально эстетически привлекательно, практично и легко?

Сперва давайте рассмотрим основные случаи, когда есть действительная необходимость к выводу именно кабеля или провода из стены, вместо использования определенного готового электроустановочного механизма.

Итак, к таким случаям можно отнести:

— Отсутствие готовых решений в ассортименте электроустановочного оборудования:

Стремительное развитие техники и электроники вызывает постоянное появление новых стандартов соединения, типов штекеров, видов систем управления и передачи данных. Производители не успевают внедрять соответствующие новые модели электроустановочного оборудования и иногда проще проложить готовый кабель нужного формата с определенным разъемом, чем ждать выхода соответствующего решения.

— Высокая цена предлагаемых производителями специализированных электроустановочных компонентов:

Все выходящие модели электроустановочных устройств нового типа как правило изначально имеют достаточно высокую стоимость, примеров этому масса. Так давно и прочно вошедший в нашу жизнь стандарт HDMI и появившиеся следом hdmi розетки, так и не получили широкого распространения из-за высокой цены, та же ситуация с usb розетками и даже с аудио розетками.

— Желание избежать лишних соединений на пути сигнала, а значит наводок и потерь:

Думаю, ни для кого не секрет, что лишние соединения на пути следования сигнала, это дополнительная вероятность потерь, чего мы всегда пытаемся избежать, особенно в высоко чувствительных к помехам аналоговых сигналах. Поэтому, нередко соединительные провода подключается напрямую к источнику звука, видео сигнала и т.п. минуя лишние соединения.

— Удобство, в определенных ситуациях, иметь именно выводы кабеля, чем стационарный разъем:

Иногда гораздо удобнее иметь именно вывод кабеля, чем соответствующую розетку. Примером этого может служить питающий провод для варочной поверхности.

В современных кухнях, встраиваемые варочные поверхности, которые как известно отличаются высокой потребляемой мощностью, а соответственно требуют для подключения соответствующую розетку, рассчитанную на высокий ток. Такие механизмы зачастую очень громоздки и не всегда имеется возможность их размещения за кухонном гарнитуром.

Так же, чаще всего, варочная поверхность не комплектуется кабелем для подключения, его приходится приобретать отдельно. Вот в таком случае наиболее удобно использовать просто вывод питающего кабеля из стенынужной длинны и подключать оборудование напрямую, не через розетку.

Все эти случаи использования простых выводов кабеля вместо соответствующих розеток, встречаются довольно часто и люди всегда задаются вопросом — как лучше, красивее, рациональнее сделать вывод кабеля из стены.

Я предлагаю в таких случаях пользоваться именно специальными электроустановочными изделиями (розетками) — кабельный вывод, а не просто оставлять провод торчащим из стены. А значит, на этапе прокладки кабеля, делать в необходимом месте стандартный подрозетник, такой же как вы используете для розеток и выключателей и выводить конец провода из него.

Более того, такой вывод можно сделать в группу розеток, включающих и любые другие элементы: розетки, выключатели, sat розетки, rj45 – интернет розетки и т.п. Полностью совместимое с современным стандартом установки розеток, такие кабельные выводы будет максимально органично смотреться в ряду механизмов иных типов.

Если у вас когда-то возникнет желание установить соответствующую специализированную розетку на это место, с этим не будет никаких проблем. Этот вариант наиболее эстетичный и даже если в данный момент данный кабель не используется, но в то же время находится на видном месте, всегда можно спрятать его в подрозетнике, а снаружи нам будет видна лишь элегантная лицевая панель.

Данные кабельные выводы есть в коллекции практически у всех ведущих производителей электроустановочных устройств, во многих модельных линейках. Поэтому можете смело использовать прокладку необходимых кабелей и проводов, не боясь испортить эстетический вид вашего будущего ремонта.

Иногда, в некоторых линейках электроустановочного оборудования нет механизма стандартного кабельного вывода, в таком случае его можно изготовить своими руками, как это сделать читайте ЗДЕСЬ.

Источник

Монтаж кабельного вывода

1. Из коллекции данного производителя, я выбираем самый простой, доступный элемент, который был в наличии, в данном случае это механизм розетки без защитых шторок и контактов заземления, стоимость у него точно такая же, как у вывода кабеля.В конструкции этого механизма достаточно свободного места для прокладки проводов, а главное, их можно вывести не повредив крепления декоративной крышки. Более того, если очень захочется, можно подсоединить дополнительно питающие проводники к розетке и использовать её еще и по прямому предназначению, например подключив вилку питания телевизора.2. Отмечаем на декоративной крышке розетки места, от куда затем вытянем кабели.В нашем случае можно использовать лишь нижнюю часть. На изображении ниже эта область отмечена маркером:3. Вырезаем выбранный участок.Для этого я использовал ножовку с полотном по металлу. Иногда достаточно высверлить необходимые отверстия сверлом нужного диаметра.4. В итоге получается вот такая «улыбающаяся» накладка. Обязательно обрабатываю острые края напильником или другим инструментом, чтобы проходящие провода не повредились в процессе эксплуатации.5. Далее монтируем механизм в подрозетник, выводя все проводники через нижнюю часть.В данном случае не пришлось дорабатывать сам механизм, места для выводов кабеля и так хватило, но так бывает не всегда.6. Осталось установить подготовленную крышку розетки, проведя через произведенное отверстие кабели и провода и декоративную рамку на блок розеток. На этом монтаж завершен.Общий вид сделанного своими руками кабельного вывода в блоке розеток, на мой взгляд, вполне достойный. Как уже было сказано выше, даже осталось возможность запитать и механизм розетки и подключать телевизор, но лучше использовать это решение лишь в крайнем случае, чтобы избежать возможные наводки силовой сети на слаботочный сигнал.В итоге, при установке телевизора, все коммуникации скрылись его корпусом, длины проводников  хватило для подключения к ТВ и даже если заглянуть за него, место выхода проводов выглядит аккуратно, что и требовалось.

ПомнитечтоэтолишьодинизвозможныхвариантовзаменыкабельноговыводанеобязательнодляэтогоиспользоватьрозеткуможновыбратьидругоймеханизмподобравподходящийпоконструкцииНередкоиспользуютсялибозаглушкалибоодноклавишныйвыключательВслучаяхкогдамеханизмнавидунапримерпривыводекабелядляаудиооборудованияизстенеможнопоигратьсместомотверстиядлякабелявдекоративнойпанеливзависимостиотконкретныхусловийВлюбомслучаепрактическивсегдаудаётсяполучитьэффектноеоформлениевыходакабелейизстенысделанноесвоимирукаминичемнеуступающеезаводскому

Кабельный вывод из розетки своими руками

Вводные данные :

Итак , мы имеем блок розеток для телевизора , состоящий из трех розеток 220В и одного кабельного вывода , в котором есть :

— Коаксиальный кабель тв антенны

— UTP кабель — витая пара , для подключения к сети интернет

— HDMI кабель , для подключения мультимедиа оборудования к телевизору

Кроме этого , к данному подрозетнику в стене заложен канал от плинтуса , для возможности пробрасывать дополнительные коммуникации .

Как вы понимаете , другого такого многофункционального электроустановочного изделия , которое совмещало бы все нужные разъемы НЕТ . Обычно , в таких случаях , требуется делать отдельные розетки для каждого вида подключения – hdmi , rj45 , тв и т . д ., что затратнее .
