Вентилируемый фасад дома: что важно знать о технологии до начала монтажа

Услуги компании Оптима Фасад

Проведение натурных испытаний крепежа
Геодезия и привязка фасада (2D развёртки, 3D модель)
Изготовление облицовочных материалов
Производство систем вентилируемых фасадов
Монтажные работы
Шеф-монтаж
Проект фасада ППР
Проект фасада АСР
Изготовление корзин перфорированных
Лазерная резка, фрезеровка, вальцовка
Изготовление доборных элементов системы
Реализация утеплителя и теплоизоляции

Опыт работы на фасадном рынке более 10 лет, позволяет нам оптимизировать работу для осуществления любой сложной задачи в сжатые сроки. Мы предлагаем только взвешенные решения и несём ответственность за разработанный проект нашей компанией.

Виды конструкций

В зависимости от того используется каркас для обустройства вентилируемого фасада или нет существует два вида конструкции.

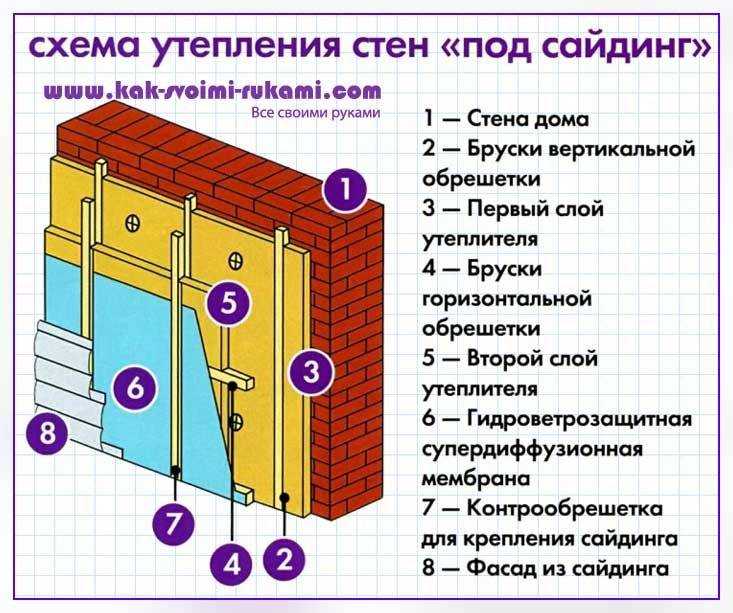

Каркасный вариант

В этом случае первым делом устанавливают каркас. Для обрешетки используют:

Деревянные бруски.
Алюминиевый профиль.
Профиль из нержавеющей стали.

От выбора материала, зависит, насколько долго прослужит каркас и какую облицовку придется использовать. Деревянные бруски являются экологически чистым материалом, но при этом срок эксплуатации не составит больше 10–15 лет. Зато это прекрасный вариант для деревянного дома.

Алюминиевый профиль прослужит намного дольше, но не нужно забывать, что это мягкий метал и он не выдержит облицовку из бетона или керамогранита. А вот нержавейка – это универсал, и служит долго, и выдержит серьезные нагрузки.

Что касается преимуществ и недостатков метода, то они, конечно, есть. Строители выделяют такие положительные моменты:

быстрота обустройства. Если собрать все необходимые материалы и не отвлекаться по пустякам, то навесной вентфасад с каркасом можно собрать достаточно быстро;
если стены имеют незначительные недостатки, то предварительно оштукатуривать их нет необходимости. Перепады скроются при помощи регулируемых кронштейнов;
многослойный «пирог» защищает от всех негативных воздействий, а значит, несущая конструкция дома сохранит прочность надолго;
разнообразие отделок.

Самым сложным при возведении каркаса считается правильность разметки. Если этого не сделать, то конструкция останется не прочной, а отделка ляжет криво. Кроме того, при отсутствии зазора или ошибочном расчете его величины, вентиляция будет осуществляться не в полной мере или вовсе будет отсутствовать.

Это приведет к накоплению влаги в толще утеплителя или во внутренних помещениях. Важным недостатком считается сложность работы с материалами, которые укладываются на клей. Если владелец дома решился на такой шаг, то на каркас нужно уложить стружечную плиту, но при этом обязательно нужно помнить о вентиляционных отверстиях.

Бескаркасный метод

Этот вариант используется в том случае, когда облицовочный материал образует самостоятельно стоящую стену. Самый простой пример — это стена из облицовочного кирпича. Для того чтобы сделать такую облицовку нужно не только знать все тонкости укладки, но и иметь хоть мало-мальский опыт.

Если не использовать для связки арматуру или проволоку, то облицовочная стена может обвалиться. Кроме того, в нижнем и верхнем ряду, обязательно оставляют вертикальные швы между кирпичами без раствора. Они необходимы для вентиляции.

Чтобы сделать бескаркасный вентилированный фасад нужно затратить много сил и времени, да и самостоятельно справиться с данной задачей очень сложно. Причины следующие:

Кирпичи достаточно тяжелые.
Постоянно нужно замешивать свежий раствор, поскольку со временем онстановится непригодным.
Множество тонкостей правильной укладки кирпича

Бескаркасный метод также имеет право на существование, поскольку, несмотря на все неприятные момент при выполнении монтажа, он способен выполнять все положенные ему функции в полной мере. Потому предоставьте выполнение всех работ профессиональной бригаде.

Особенности

Вентилируемый фасад имеет следующие преимущества:

универсальность. Выполняют сразу несколько задач: гидро-, звуко-, теплоизоляцию дома. Зазор обеспечивает вентиляцию;
простота замены элементов системы вент фасада;
легкость каркаса;
вент фасады пожаробезопасные (кроме композитных материалов группы горючести г4);
возможность монтажа в любую погоду. Черновая поверхность не требует дополнительной обработки, достаточно чтобы она была чистая;
зазор выносит «точку росы (конденсата)» за пределы стены;
системы вентилируемых фасадов зданий устойчивые к любым погодным явлениям. Все агрессивное влияние принимают на себя элементы облицовки;
вентилируемый фасад скроет любые недостатки стены;
широкий выбор дизайна, материалов облицовки для НВФ;
долговечность. В среднем срок службы оцинкованной системы – 35 лет, алюминиевые фасады прослужат 50 лет. Срок также зависит от климата. В приморских районах, в агрессивных условиях он немного сокращается, но при нанесении анодного покрытия вент фасад будет стоять заявленные сроки.

Монтаж вентилируемого фасада

Для установки фасада наружная часть несущей стены предварительно утепляется. Если же фасад устанавливается лишь для декорирования здания, утеплитель не используется. О надежном и проверенном материале для облицовки можно прочесть здесь.

Далее при помощи дюбелей крепятся вертикальный металлический профиль и горизонтальный, образуя специальный каркас. Горизонтальные полосы закрепляются по очереди, из ряда в ряд, для сохранения симметрии. Плиты фасада устанавливаются непосредственно на крепления при помощи различных заклепок либо же клея.

Монтаж вентфасада

Обязательным условием установки, без которого применение вентилируемого фасада теряло бы свое значение, является наличие воздушного слоя, в котором поддерживается циркуляция воздуха. Такой слой находится между верхним слоем облицовки и утеплителем либо стеной (в случае, если установка была совершена без утепления).

Обработка несущих стен здания крайне важна. При помощи вентилируемого фасада можно создать здание, которое отвечает современным дизайнерским веяниям. Также рекомендуем прочесть материал о выборе типа навесного фасада.

Устанавливается фасад быстро, он удобно ремонтируется и легко моется. Также рекомендуем прочесть статью о фальшфасаде.

Область применения

Навесные вентилируемые системы применяются для наружной отделки зданий и сооружений с использованием широкого ассортимента отделочных материалов.

Благодаря универсальности и разнообразию вариантов монтажа, технология является востребованной как в строительстве новых объектов, так и в ремонтных работах и реконструкции старых зданий.

Вентилируемые фасады подходят для частных и многоквартирных жилых домов, активно применяются на промышленных и общественных объектах, торговых зданиях, технических помещениях автостанций, заправках и др.

Функциональные возможности материалов можно приспособить под любые нужды, что и обуславливает актуальность вентфасадов.

Керамогранитные плиты

Керамогранит — (керамогранитные плиты, керамогранитные панели, изделия с толщиной от 4 до 16 мм.) занимают первую строчку нашего хит-парада облицовочных материалов и не просто так: система крепления фасада в России и самое первое здание в Москве по подтверждённой информации Министерства строительства Российской Федерации определяется именно с облицовкой по данной облицовочной панели.

Под подтверждённой информации, мы подразумеваем наличие положительного экспертного заключения на данный вид облицовочных материалов на фасадной системе из нержавеющей стали (подконструкции из коррозионностойкой стали системы Диат)

* Система крепления подразумевает монтаж на кляммерах или скрытое крепление на кляммере с пропилом плитки не менее 10-14 мм., по толщине.

Фасадные системы из керамогранита. Основные плюсы и минусы сборки данной облицовки можно определить только при детальном рассмотрении в общей концепции дизайна фасада, как правило по следующим параметрам по типу крепления вентфасада из керамогранита:

открытое крепление
имитация скрытого крепления*
скрытое крепление

Тип крепления определяется исходя из пожеланий дизайнера существующего здания и проработки фасада в части АГР (архитектурного градостроительного решения) непосредственно перед подачей готовых альбомов для согласования в управление архитектуры с дизайном проекта на стадии согласования. Мы не будем описывать тонкости и сложности данного процесса, только лишь основные аспекты и юридические моменты в данном вопросе, которыми являются:

Разработка колористического решения фасада
Прохождение процедуры согласования здания в «БТИ»
Согласование цветового решения в «Москомархитектура»

Навесные вентилируемые фасады – устройство и технология

Навесной фасад представляет из себя конструкцию, состоящую из следующих элементов:

Облицовочного материала;
Воздушного зазора;
Теплоизолирующего слоя;
Набор изделий металлической конструкции и крепежных элементов.

Разберем каждый элемент в отдельности.

Виды вентфасадов по способу крепления

Существует множество видов кассетных фасадов. Кассеты могут быть выполнены из стального или алюминиевого металлов, иметь минеральную прослойку или нет, но всех их объединяет способ крепления к подсистеме с помощью крепежных элементов- икли и каретки.

Листовые материалы крепят видимым или скрытым способом. Видимый способ – всегда заклепка. Заклепка крепит листовой материал насквозь, непосредственно, к полке профиля. Скрытый способ предполагает незаметное глазу крепление облицовки, как правило, с обратной стороны листа. Реже – крепление в торцы облицовки. Листовыми материалами могут считаться фиброцемент, асбоцемент, фасадный ламинат высокого давления – HPL-панель, прессованные плиты из минеральной ваты с нанесением пленки с лицевой стороны, листовой плоский или объемный алюминий или листовая сталь.

Отдельно рассматриваются облицовки, которые требуют крепления на кляммер. Кляммер – это элемент, который крепится к полке профиля, а специальными «лапками» удерживает плиту. Кляммеров существует множество. Есть кляммера для керамогранита. Есть кляммера для объемной керамики – терракотовая панель. Имеются и решения для клинкерных кирпичей – мелкоштучных изделий, имитирующих кирпич (не путать с термопанлеями, в данном случае каждый кирпичик в отдельности укладывается на кляммер или горизонтальную направляющую). Все облицовки будут рассмотрены в следующих статьях. Следите за обновлениями сайта.

В отдельный вид мы выведем горизонтальный профиль, выступающий креплением тяжелых облицовочных материалов. Речь идет про крепление натурального камня. Почему натурального камня? Да потому что искусственный камень крепить на фасады зданий, проходящих государственную строительную экспертизу, нельзя. Коттедж облицовывайте чем хотите, единственный строительный инспектор- вы сами. Возвращаясь к профилю, он крепится в торцы плитки из натурального фасадного камня. При этом толщина камня не может быть менее 20 мм, а правильнее использовать толщину 30 мм, особенно в пожароопасных участках и при высоте выше одного этажа. Таким образом, минимизируется возможность сколов.

Конечно, разнообразие фасадных систем, облицовок и способов крепления их на фасад здания, намного больше. Это и линеарные панели, и стеклянные панели (не витраж, а именно для НВФ), и панели солнечных батарей и еще много чего. Но для базовых понятий достаточно и этой классификации.

Плюсы композитных кассет:

Доступная стоимость
Быстрый монтаж
Простое проектирование под размер
Поддаются перфорации

В комплектации:

Воссоздание геометрических фигур
Изготовление декоров
Подшивка потолков (проёмов, откосов, козырьков)
Рекламные конструкции и вывески

Конструктив и повседневное применение данного материала в обустройстве магазинов и супермаркетов, автозаправок и внутренней отделке повсеместно, позволяет быстро выполнить поставленные задачи. Как правило верхняя часть композитного листа, позволяет не только выполнить изготовление кассет в любой цвет по каталогу «RAL», но и решить задачи с фактурой под дерево, медь, зеркальную фактуру, бронзу и.т.д.

В отличие от панелей HPL, композитный лист прекрасно поддаётся гибке и фрезеровке материала как на производстве с помощью фрезера промышленного или лазера, так и в кустарных условиях (на объекте с фрезером ручным) Да что лукавить, мы не раз выполняли простые работы по обрамлению и без оборудования, если делать работу ответственно и не спеша, возможно небольшой объем композитных кассет выполнить и с помощью подсобного инструмента.

Минусы композитного материала

Является слабогорючим материалом
Не однородный материал
Требует профессиональной фрезеровки
Средняя стоимость по отношению к другим кассетам
Стоимость подсистемы крепления
Требует проектирования

В целом у данного материала больше плюсов, нежели минусов. Конечно монтировать кассеты из композита нельзя на школах и детских садах, так как это запрещено пожарными экспертными заключениями. Стоит также отметить этот материал в отделке стен и внутри помещения, в рекламных целях и в дизайне.

Экономические показатели систем

Стоимость фасадной системы с вентилируемым воздушным зазором для конкретных зданий зависит от многих факторов, в том числе, от размеров здания, архитектурного решения фасадов, оборудования и оснастки, применяемых для монтажа системы, а также структуры подрядной организации и ее коммерческой политики. В связи с этим конечная стоимость системы может колебаться в значительных пределах.

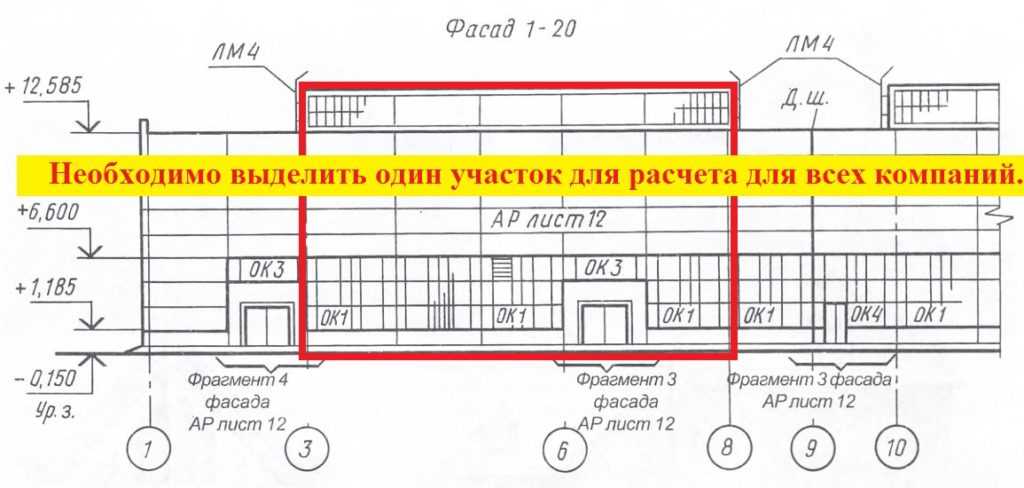

Для объективного подхода к рассмотрению ценообразования стоимости квадратного метра системы существует два приема. Первый заключается том, чтобы всем производителям предоставить один расчетный участок для расчетов. Не целиком здание, и даже не один целый фасад. А именно один типовой участок площадью до 150м2, включающий в себя окна, двери. Задние должно содержать требовании о раскладке системы на весь участок предоставлении мни-сметы на него. Далее появляется более вменяемая смета на метр квадратный, чем в иных случаях.

Второй прием заключается в том, чтобы все затраты приводились поэлементно- стоимость элементов несущего каркаса, крепежа, стоимость утеплителя, стоимость облицовочного материала и стоимость монтажа. А не просто стоимость «под ключ».

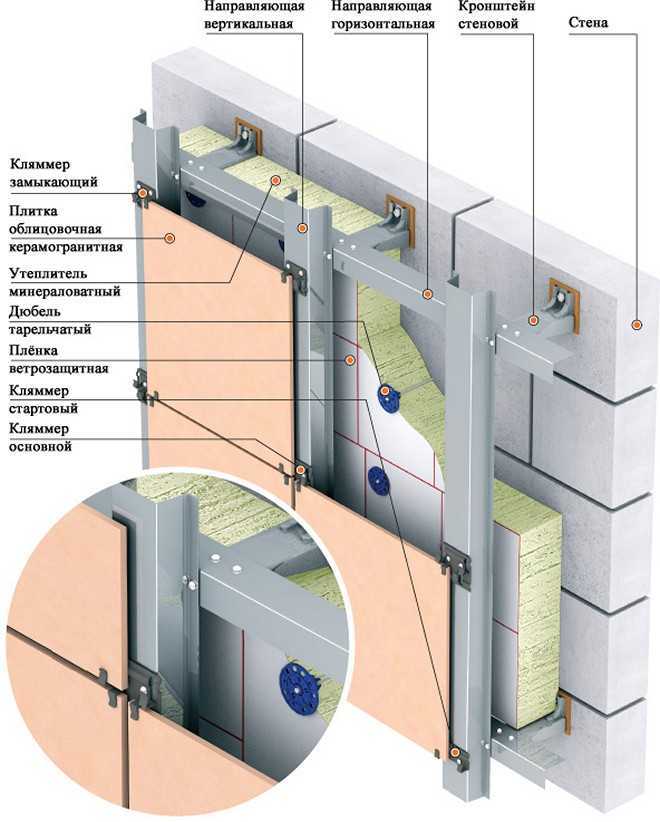

Устройство вентфасада

Рассмотрим основные элементы, из которых состоит вентилируемый фасад.

Подсистема. Она представляет собой несущий каркас, обычно из вертикальных направляющих (профилей), на которые крепится облицовочный материал. Подсистемы бывают металлические и деревянные, иногда — комбинированные и полимерные. «Подсистемой в основном служит металл, но порой для экономичности, для некоторых видов облицовок, в основном для деревянного домостроения в виде подсистемы крепления и обеспечения вентзазора, может использоваться деревянный брусок, обработанный специальными защитными составами», — пояснил управляющий партнер компании Nordhus Александр Петров.
Утеплитель. В качестве утеплителя в вентилируемых фасадах применяются негорючие минераловатные плиты или плиты из штапельного стекловолокна. Например, это могут быть минеральная вата, пенопласт.
Ветровлагозащитная пленка или мембрана. Нужна для защиты утеплителя.
Вентиляционный зазор. Это промежуток между материалами, где свободно циркулирует воздух. Такая вентиляция помогает удалить излишнюю влагу из конструкций.
Облицовочный материал. В качестве облицовки на вентилируемом фасаде могут быть практически любые отделочные материалы, что относится к главным преимуществам такой технологии. Единственное ограничение — низкая несущая способность основания, в таком случае нужно выбирать легкий по весу облицовочный материал.

Вентфсад обычно облицовывают:

сайдингом (он может быть виниловым, акриловым, металлическим, фиброцементным и т. д.);
керамогранитом;
облицовочным кирпичом;
плиткой (например, клинкерной, бетонной);
деревом (например, вагонкой, имитацией бруса, термодревесиной);
панелями (ПВХ, полипропиленовыми, кликфальцем).

По сути, любой материал, который обладает необходимыми декоративными и защитными свойствами, а также допустимым весом, может быть закреплен к подсистеме и выступать в роли облицовки. Это дает широчайшие возможности при новом строительстве и при реновации домов, отметил Сергей Наместников. «При использовании вентилируемого фасада любой дом может изменить свой вид. Например, каркасник может стать визуально кирпичным, сруб — хай-тек в металлическом сайдинге», — отметил он.

Вариации подсистем

Подсистема – это комплекс специальных крепежных компонентов, которые применяются для надёжного крепления панелей к наружным стенам.

Виды подсистем:

Вертикальная. Используется для горизонтальной раскладки определенного материала облицовки. Применяются анкерные уголки различной высоты, которая напрямую зависит от толщины используемого для утепления декора.
Вертикально-горизонтальная. В данном случае имеют место быть горизонтальные и вертикальные направляющие профили. Система хорошо увеличивает жесткость и прочность всей конструкции.

Ключевым специфическим различием одной подсистемы от второй является размещение профилей и их направление, эти параметры зависят от размеров основания.

Существует несколько типов подсистем в зависимости от материала изготовления, но их задача сводится к одному – утепление стен плюс обеспечение эстетической привлекательности.

Типы:

Алюминиевая – системы, выполненные из данного металла, обладают небольшим весом, могут быть применены в высотном строительстве, поскольку не оказывают большой нагрузки на несущие основания. Но они обладают низкой температурой плавления, что увеличивает пожароопасность.
Из оцинкованной стали – бюджетное решение, хорошо скрывают дефекты стен здания. Отличаются экологичностью и длительным сроком эксплуатации. К минусам относятся: подверженность коррозии. Специальное покрытие может решить проблему.
Нержавеющая сталь. Такие подсистемы хорошо выносят температурные колебания, часто используются в высотном строительстве и отлично противостоят коррозионному воздействию. Стальной профиль не подвергается гниению и обеспечивает длительный срок эксплуатации. Нержавеющая сталь обеспечивает отличные прочностные свойства.

Подсистемы из оцинкованной или нержавеющей стали, алюминия используются каждая для конкретного случая. Конструкции вентилируемых фасадов должны монтироваться в строгом соответствии требованиям СНиП

Отдельное внимание необходимо уделить качеству крепежных деталей

Вентфасадные системы – это широкое многообразие вариантов, которые обладают массой преимуществ.

Вентилируемые фасады из композитных материалов

Сейчас вентилируемые фасады из композита необычайно популярны. Они состоят из алюминиевых композитных многослойных панелей, используемых для наружной облицовки зданий по технологии вентфасада.

Данные последних лет свидетельствуют о том, что среди всех возводимых в мире вентилируемых фасадов доля композита составляет примерно 50%. Фасады из композита все чаще делают в жилом секторе, на зданиях промышленного и общественного назначения, включая уникальные архитектурные объекты. С появлением алюминиевых композитных панелей был фактически сформирован новый архитектурный стиль.

Композитные панели были разработаны в немецких компаниях Alusuisse и BASF в 1968 году. Через год на строительных объектах Германии появился первый композитный материал марки Алюкобонд, который в 80-е годы завоевывал европейский строительный рынок. Одновременно с технологией вентилируемых фасадов композитные панели в середине 90-х приходят в Россию. Панели из композита собственного производства (ALCOTEK) у нас появились в 2005 году. Сегодня композитные панели отечественного производства выпускают на 15-ти заводах несколько фирм.

Композитные панели.

Конструкция подсистемы фиброцемент

Кронштейн несущий, кронштейн опорный.
Прокладка, терморазрыв.
Анкер с дюбелем (для основания стены)
Шпилька с шайбой и гайкой (для металлоконструкции)
Утеплитель, мембрана. (с утеплением фасада)
Профиль, направляющая.
Угловая планка (планки внешнего угла)
Лента EPDM 60 мм, 80 мм.
Заклёпки 4,8*19-A2, 4,8*21-AL/A2 (для установки фиброцемента)
Втулки нержавеющие
Конструкция оцинкованная (короб с полимерным покрытием)
Откосы левый и правый.
Отливы
Парапетная крышка.
Цокольная планка (перфорированная планка)

Варианты крепления фасадной системы из фиброцементных плит, позволяют выполнить ремонт высотного здания с минимальными временными затратами. самым популярным решением установки системы является оцинкованная вертикальная Т-образная подсистема крепления «Оптима» или аналогичная перекрёстная система с профилями П-образными и L-образными.

Вариации по типу:

Нержавеющая система
Вертикальная или перекрёстная
Межэтажная в перекрытие
Оцинкованная система
В плиты перекрытия

*Тип крепления фиброцементной плиты и подбор (определение) фасадной системы при сборке принимается на основании проведения испытания крепежа анкеров с дюбелем, шурупа по бетону (новинка), а также производится испытание тарельчатых дюбелей, которые рассчитываются вместе с утеплителем или изоляцией в два слоя.

Фиброцементные панели (Японские панели)

Японские производители строительных материалов разработали более 1000 вариаций и фактур для своих панелей из Японии. Плюсом данного материала является слабая горючесть и лёгкий вес, и хотя слабогорючий материал и запрещён на школах и детских садах, такие панели радуют глаз на невысотных фасадах или фрагментно на высокоэтажных жилых домах.

Тип системы крепления:

На саморезы
На торцевые кляммера
На клей
На кайлы

Вариантов установки более 4-5 видов и это не предел, дело в том что производители панелей из фиброцемента изрядно постарались и открыли на территории Японии для нас более 10 заводом и торговых марок. Из этого следует и популярность данной панели на нашем рынке в России, однако применяют их панели и в Канаде, Америке, Европе.

Стоит отметить широкий масштаб и простоту данного типа материала в системах вентилируемых фасадов «Оптима», ведь мы проектируем и устанавливаем Японские панели не первый год.

Торговые марки фиброцемент (Япония)

Asahi
Kmew
Nichiha
Konoshima
Toray

У каждого завода существует свой тип крепления и толщина панелей от 12 до 20 мм., конструктив сборки фасадной системы под данный тип крепления Японцы разработали изначально на деревянном каркасе, брусе из дерева и устройстве на фасад, однако таким способом установить фасады в реальной жизни в Российской Федерации мы вам не рекомендуем.

Гораздо проще смонтировать фасады из фиброцемента на более доступный вариант из Г-образного профиля и сделать конструкцию менее горючей по составу системы и узлов, нежели экспериментировать с деревянными брусками (что логично*)

Состав подсистемы крепления:

Кронштейн крепёжный (50-380 мм)
Прокладка ПОН-Б
Направляющая 65*30 (оц. пп.)
Профиль Г-образный (оц.пп.)
Кляммер стартовый под ФЦП*
Кляммер Рядовый под ФЦП*
Заклёпки 4*10 мм.
Примыкания
Доборные элементы откосов
Парапетная крышка

*На фото указан каркас системы в плиты перекрытия при слабом основании кладки пеноблока. Такие задачи решаются с креплением кронштейнов с двухуровневой сборкой кронштейнов и усиленных направляющих, как правило не менее 1,5 и 2 мм.

При нарезке панелей на небольшие размеры (выполнение фасада в шахматном порядке) стоит применить перекрёстный каркас, который мы не указали на визуализации. Такой тип установки всегда проще в плане расстановки профиля, в таком случае ошибки монтажа минимальны (всегда можно исправить расстановку профиля)

Преимущества и недостатки алюминиевых композитных панелей

Панели АКП являются основным облицовочным материалом в системах вентилируемого фасада. Используя фрезеровку и изгиб, из них изготавливают кассеты, которые навешивают на подконструкцию фасада. У материала целый ряд преимуществ. Среди положительных моментов использования на вентилируемых фасадах композита можно выделить следующие:

Легкость. В зависимости от толщины используемого композита вес одного кв. метра может быть 3 – 8 кг. При одинаковой жесткости панель легче листа из стали в 3,4 раза, а цельного листа из алюминиевого сплава — в 1,6 раза.
Прочность и жесткость. Благодаря этим качествам из композита изготавливают для навесных фасадов кассеты крупных габаритов, что позволяет монтировать большие площади за минимальный срок.
Гибкость. Плоский лист алюминиевого композита можно легко трансформировать. Из него получается любая криволинейная форма, можно сделать закругленные или острые углы.
Повышенная звукоизоляция. Композитные панели, в отличие от листов из сплошного металла, значительно улучшают звукоизоляцию здания.
Легкость обработки. Композит позволяет формировать самые сложные геометрические конструкции непосредственно на объекте. Панели можно легко гнуть, сверлить, резать и фрезеровать, что дает возможность создать необычные архитектурные формы.
Устойчивость к УФ-излучению и воздействию агрессивной окружающей среды.
Противодействие коррозии. Качественные антикоррозийные покрытия панелей АКП увеличивают безремонтный срок эксплуатации вентилируемых фасадов из композита на десятки лет.
Многообразная цветовая гамма. Различные варианты окраски панелей позволяют разные элементы архитектуры фасада оформить индивидуально.
Устойчивость к загрязнениям. Панели покрыты материалом PVDF и полиэстером. Это дает гарантию сохранения цвета фасада под воздействием соединений серы, солевых взвесей, атмосферной пыли. Он не выгорит от воздействия солнечных лучей. Обычная вода легко очистит фасад от агрессивных налетов и осевшей пыли.
Долговечность. Гарантия для вентфасадов с панелями АКП – 25 лет, но практика показывает, что качественные вентилируемые фасады из композита могут легко преодолеть без капитального ремонта 50-летний срок эксплуатации.

Недостатки:

Пожаробезопасность. Панели АКП трудноразличимы по внешним признакам, чем пользуются недобросовестные продавцы и подрядчики строительных объектов. Пытаясь сэкономить, они предлагают и используют более дешевые пожаронебезопасные панели, что может привести к трагедии. Горючие панели должны применяться при строительстве зданий высотой до 10-ти метров, что часто игнорируется.
Коэффициенты температурного расширения алюминия и внутреннего полимерного слоя отличаются друг от друга, поэтому у некачественных АКП из-за низкой адгезии сердечника с алюминием возможно на элементах фасада образование пузырей или полное расслаивание панелей.
Низкая ремонтопригодность. При повреждении композитных панелей отремонтировать их крайне сложно, а при замене кассеты приходится менять соседние.
Высокая стоимость. Один кв. метр композитного вентилируемого фасада под ключ из композита группы горючести Г4 (сильно горючий материал) стоит от 3800 рублей, тогда как квадрат вентфасада из керамогранита может стоить 3200 рублей.

Из вышесказанного становится ясно, что преимущества вентилируемых фасадов из композита явно перевешивают отдельные его недостатки, тем более они определяются, в основном, человеческими факторами.

Монтаж навесных вентфасадов из композита.

Что такое вентилируемый фасад дома?

Зачем нужен, что собой представляет, особенности, характеристики, свойства, виды, типы и схемы устройства.

Навесной фасад – это фасадная система, выполненная по особой технологии, которая заключается в креплении облицовочного материала на стену посредством каркаса (подсистемы). В результате, между стеной (фасадом дома) и облицовкой остается зазор (до 100 мм), по которому циркулирует воздух. Таким образом с конструкции отводится влага, конденсат и снижается теплоотдача дома.

Само название раскрывает сущность системы навесных вентилируемых фасадов.

навесной фасад – отделочный материал устанавливается на каркас (навешивается на стену) с заданным отступом от её плоскости;

вентилируемый фасад – между облицовочным материалом и поверхностью стены (не закрытой или утепленной) свободно перемещаются воздушные потоки, т.е. происходит естественная конвекция воздуха. Благодаря чему обеспечивается реализация главной особенности вентилируемых фасадов – устранение конденсата, который традиционно скапливается между стеной и отделкой. Такой подход к утеплению и/или облицовке позволяет обеспечить благоприятный микроклимат в помещениях дома.

В общем виде, вентилированный фасад – это сложная технология отделки фасада, позволяющая обеспечить ему надежную защиту от разрушительного действия различных факторов.

Это если коротко, для полного понимания, что собой представляет система вентфасада, нужно рассмотреть её составляющие элементы. Отметим, что каждый из них является универсальным, что позволяет выполнять отделку сложных архитектурных форм в разных стилях.

Утеплитель для навесного вентилируемого фасада

Для навесного вентилируемого фасада подходит только один вид утепления – минеральная вата. Минеральная вата должна быть плотностью не менее 80кг/м3. Часто в названии утеплителя кроется заветное слово «венти», обозначающее уместность его применения в вентфасадах.

Минеральную вату можно укладывать в два слоя. Причем нижний слой может быть менее плотным. Так называемой лайт-серии. Но плотность, ни при каких обстоятельствах, не может быть ниже 50 кг/м3. Еще раз для информации, можно использовать утепление по следующим схемам:

Нижний слой 50 кг/м 3 + верхний слой 80 кг/м 3;
Нижний слой 80 кг/м 3 + верхний слой 80 кг/м 3;
Однослойное утепление 80-90 кг/м 3.

Если не применять ветрозащитную мембрану, то обязательно нужно использовать утеплитель с кэшированным слоем. Иначе… все на картинке.

Каждый вариант правильный. Но зачем использовать двуслойное утепление одной плотности? При двухслойном утеплении верхнюю плиту минваты укладывают таким образом, чтобы она закрывала русты нижнего ряда. Тем самым минимизируют потери тепла.

В вентилируемых фасадах возможно использовать утеплитель с ветрозащитной мембраной, так и без нее. Главное помнить, если используешь утеплитель без кэшированного слоя, то применение ветрозащитной пленки обязательно. Если использовать утеплитель с кэшированным слоем, то можно не использовать ветрозащитную мембрану.

Каждая плита минваты должна быть закреплена пятью анкерами со специальными пластиковыми грибами. Одно крепление строго посередине, остальные по углам.

В случае применения ветрозащитной мембраны, она должна быть нанесена внахлест. По 10 см по всем краям. Верхняя пленка должна покрывать нижнюю.

Что представляют собой такие фасады?

Облицовка фасада керамическими плитами
Отделка фасада жилого дома фиброцементом

Эта конструкция устанавливается на внешней стороне стен зданий и состоит из отдельных фасадных кронштейнов, соединенных между собой, облицовки и направляющих. В качестве визуального оформления вентилируемых фасадов используются разнообразные материалы. Для многоэтажек, например, подходит алюминиевая композитная плита, придающая фасадам зданий техногенный стиль и великолепно сочетающаяся с остеклением. Фактурные панели можно использовать для облицовки стены одноэтажных объектов. Неповторимый внешний вид может быть достигнут благодаря удачному комбинированию плит с разной фактурой.

Что такое «воздушный зазор» и зачем он нужен

Воздушный зазор в навесных вентилируемых фасадах – это расстояние между слоем утеплителя и внутренней поверхностью облицовочного материала. Воздушный зазор нужен для циркуляции воздуха под облицовкой. Ничего не должно мешать потоку воздуха. Нарушение этого правила – нарушение принципа устройства НВФ. Из-за тяги в воздушном зазоре возникает эффект трубы, скорость потока воздуха такова, что он срывает ветрозащитную мембрану, закрепленную не по правилам. Без мембраны можно использовать только утеплитель со специальным кэшированным слоем. Кэшированный слой более плотный по сравнению с обычной плотностью утеплителя, плотностью более 100 кг/м 3. Утеплитель без кэшированного слоя в вент-зазоре разорвет на плоские куски, местами уменьшится толщина, а кое-где он исчезнет до основания.

За счет циркуляции воздуха высушивается все, что находится под облицовкой. Поэтому никто не закрывает русты в вентфасадах. Руст – это расстояние между панелями облицовки. Даже при косом дожде, когда через русты большое количество воды попадает на утеплитель, это не страшно, все высушится. Известно, что при использовании технологии навесного вентилируемого фасада на панельном доме пропадает грибок, останавливается ржавление арматуры в бетонной плите. Все благодаря вентилируемому зазору.

Самый лучший утеплитель, как известно, воздух. Назначение современных утеплителей — сохранять воздух неподвижным. Но он должен быть еще и паропроницаем, должен дышать. Исходя из этих характеристик, лучший утеплитель — это минеральная вата. Но минеральная вата теряет все свойства при намокании. Исключить намокание мы не можем, потому что воздух тоже влажный. Вывод – надо утеплитель постоянно сушить. Все гениальное просто. Так и был придуман навесной вентилируемый фасад. При навесном фасаде мы не защищаем утеплитель от воды – мы сушим его, естественными методами и постоянно. Для этого и нужен вентилируемый зазор.

Заключение

Облицовка вентилируемых фасадов композитом создает стильный и неповторимый внешний вид

Малый вес, легкость обработки, повышенная гибкость, многообразие и живость красок композитных материалов позволяет архитекторам создавать яркие и необычные проекты, которые радуют внешним видом и привлекают внимание

Упрощает монтаж вентфасадов из композита то, что панели АКП можно устанавливать на стены из любого материала без их предварительной подготовки, что значительно экономит денежные средства. Вентилируемые фасады из композита вместе с утеплителем позволяют добиться ощутимого энергосбережения без дополнительных затрат на укрепление несущих стен и фундамента.

Положительные качества вентфасадов с применением композита делают их максимально востребованными, как при реконструкции старых зданий, так и возведении новых сооружений.
