Самостоятельная регулировка пластиковых окон "зима-лето"

Переключение режимов пластиковых окон зима/лето

При установке стеклопакетов установщики выставляют исходные нейтральные параметры запирания дверей. Все позиции будут отрегулированы для оптимальной работы. Однако вам необходимо вносить изменения в настройки, в идеале, с интервалом 2 раза в год.

Зачем это нужно

О сезонной регулировке часто забывают, оставляя дверной упор в нейтральном положении. Как и при любом нарушении правил эксплуатации со временем возникают последствия:

сквозняки под створкой даже при правильной регулировке установки;
если установлен летний режим, то зимой это не обеспечит достаточной блокировки запорного механизма, что приведет к потере тепла из помещения;
при выходе из зимнего положения из-за постоянного сильного давления створки на прокладку последняя быстро придет в негодность;
при отсутствии сезонной корректировки нормальный микроклимат помещения нарушается, в том числе повышается уровень влажности (есть риск образования конденсата и плесени).

Регулировочные механизмы

Прежде чем приступить к смене режима, необходимо определиться с местами, где расположены устройства для регулировки. В большинстве случаев в системе предусмотрено наличие специальных механизмов — штифтов, которые в зависимости от своего расположения определяют необходимую по сезону степень давления створки.

Они располагаются на торцах металлопластикового окна или двери. Количество таких механизмов может варьироваться в зависимости от размера и производителя стеклопакета (от двух и более).

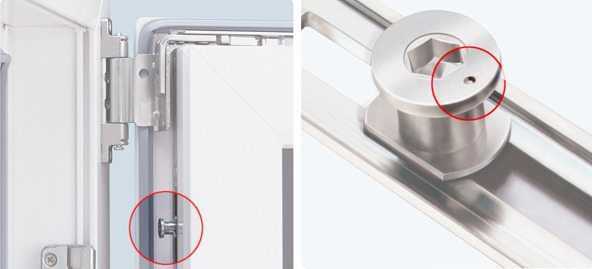

Места возможного расположения эксцентриков — от разных производителей находятся в разных местах. Штифты могут отличаться по внешнему виду, но они выполняют ту же функцию, что и функция регулировки.

На краю эксцентрика есть риск, который служит индикатором желаемого режима. По умолчанию установлено нейтральное положение, которое необходимо менять в зависимости от сезона.

Как перевести пластиковые окна в летний (зимний) режим

Сам процесс довольно простой, понадобится лишь инструмент — простой шестигранник (обычно 4 мм), реже звездочка. Ставить пластиковые окна в режим холодного сезона необходимо до наступления морозов, когда температура будет еще больше 5-10 °. Откройте стеклопакет и осмотрите торцы. Обычно эксцентрик всегда сбоку, второй сверху.

Скорее всего, режимы будут в нейтральном положении. Собрав необходимый инструмент, измените положение маркера.

Чтобы выставить пластиковое окно на зиму, поверните выемку на регуляторе наружу за пределы помещения. С наступлением теплого сезона расположение маркера следует переводить в обратном направлении. Следовательно, если таких регуляторов несколько, переключение режимов осуществляется переводом всех имеющихся кулачков в одно положение.

Необходимо постоянно менять режимы в зависимости от сезона — это то, что обеспечит нормальную работоспособность, сбалансированность вентиляции и достаточную экономию энергии в домах.

Регулировка в зависимости от проблемы

Переходим к более сложным настройкам. Здесь рассмотрим все ситуации, когда плохо закрывается пластиковое окно. Створка:

провисла и цепляет углом за раму или импост;
села — нужно приподнимать, чтобы закрыть;
появился сквозняк между петлями. Одновременно стеклопакет начал цеплять импост;
верхний, противоположный ручке угол, отошел от рамы.

Створка провисла

Обычно провисание створки происходит из-за веса стекла, когда окно находится в положении «Открыто». Как уже отмечалось выше, своей массой стеклопакет давит на петли. При этом вверху крепеж вытягивает стенку профиля наружу, внизу, наоборот, вдавливает металл внутрь. По законам механики на верхнюю петлю действуют большие силы, чем на низ створки.

Поэтому и наблюдается картина, когда верхний угол со стороны ручки сильно провисает. Редко, но бывает, когда нижний угол опускается больше. В обоих случаях настройки одни и те же:

с петель снимаются декоративные накладки;
окно открывается;
регулировочным винтом верхней петли створка подтягивается к раме;

Регулировка верхней петли.

вертикальным винтом в нижней петле приподнимается.

Регулировки в нижней петли.

Крутить в обоих случаях нужно по часовой стрелке. У фурнитуры фирмы «Winkhaus» наоборот, верхний винт крутится против часовой стрелки. После каждого оборота ключа на 180o, окно закрывается. Проверяется его заход на раму и импост.

Если внизу не произошла деформация металлического профиля, то этими двумя винтами можно добиться точной геометрии стеклопакета. Если есть небольшие проблемы с крепежом нижней петли (это когда нижний угол просел больше), створку отодвигают от рамы нижним регулировочным винтом, отвечающим за настройки по ширине.

Створка села

Встречается ситуация, когда в районе обоих петель произошла одинаковая деформация профиля. В таких случаях окно село, но сохранило вертикальное положение. Регулировка в этом случае такая же простая, как и перевод прижима на сезонный режим:

с нижней петли снимается верхняя часть декоративной защиты;
ключом по часовой стрелке стеклопакет поднимается, пока не закроет раму вверху на 8 мм;
декоративная защита возвращается на место.

Сквозняк между петлями

По разным причинам (некачественная фурнитура, ошибки в первоначальных настройках, деформация стеклопакета) створка может отойти от рамы в районе петель. В результате в этом месте появляются сквозняки, а со стороны ручки пластиковые профили могут цепляться друг за друга.

Восстановление первоначальных настроек проводится винтами горизонтальной настройки, расположенными в верхней и нижней петле. Крутить нужно по часовой стрелке, постоянно проверяя, как происходит закрывание и открывание окна. Смещать створку нужно до тех пор, пока она не будет перекрывать импост на 8 мм — это стандартные параметры регулировки.

Схема регулировки по горизонтали.

Устранение неравномерного прижима

Распространенной проблемой является сквозняк в верхнем углу в районе петли. Найти можно с помощью горящей свечи — отклонение пламени просигналит. Самостоятельный ремонт не относится к категории сложных. Пошагово алгоритм работ следующий:

ручка ставится в горизонтальное положение, створка открывается;
ручка поднимается вертикально, окно откидывается;

на ножницах находится регулировочный винт;
шестигранником он крутится по часовой стрелке на 180o;

створка прижимается к раме;
ручка переводится в горизонтальное положение;
окно дожимается до рамы и закрывается;
горящей свечей или спичкой проверяется герметичность уплотнителей.

Если пламя не отклонилось — настройки закончены. При наличии сквозняка все повторяется в точной последовательности до тех пор, пока угол стеклопакета не будет плотно прижиматься к раме.

Какие еще есть способы регулировки

Если при проверке на герметичность запирания холодный воздух все равно проникает сверху или снизу створки, то, вероятнее всего, проблема в неправильном выставлении геометрии створки.

На рисунке указаны основные точки, где может потребоваться настройка фурнитуры. Конструкция окна предусматривает несколько вариантов регулировки:

сдвиг по горизонтали и вертикали;
установка положения нижнего угла;
степень прижатия к раме.

Расположение точек регулировки

Как осуществляется выставление оптимальных режимов?

Установка вертикального положения

Это делают путем настройки нижней петли. Снимите защитную накладку. Здесь есть две точки регулировки – по горизонтали и вертикали. Чтобы поднять или опустить створку, регулируют винт, находящийся сверху петли. Для поднятия его поворачивают по часовой стрелке, и наоборот, если нужно снизить высоту.

Корректировка вертикального положения

Корректировка по горизонтали

Для выполнения этой операции необходима настройка обеих петель.

Сбоку нижнего навеса есть второй винт, предназначенный для смены горизонтального положения. При его повороте слева направо створка сдвигается к петле, и наоборот при обратном проворачивании.

Корректировка нижнего навеса

Образование сквозняков также возможно через не запирающийся верхний угол окна. Для этого выставляют прижим верхней петли, винт регулирования которой находится сбоку. Крутим его и добиваемся необходимого результата – ровности и плотности прилегания.

Настройка верхнего навеса

Изменяя горизонтальное положение, необходимо оставить зазор в несколько миллиметров между петлей и створкой. Иначе при сильном затягивании не будет работать режим проветривания.

Изменение степени прижатия створки

Прижимной механизм – это еще одно устройство в виде пластины, расположенной на раме. Оно предназначено для противодействия взлому путем отжимания створки со стороны улицы.

Пластина прижимного механизма обеспечивает более плотное закрытие

При повороте по часовой стрелке выдвигается язычок, который и будет способствовать более плотному закрытию.

Настройка прилегания верхнего угла

Для прижатия верхнего угла окна к раме есть еще один регулировочный винт. Чтобы до него добраться, необходимо открыть окно сразу в двух направлениях. Для этого на торце створки прижмите блокиратор, как показано на картинке.

Блокираторы в виде запорной петли и язычка позволяют прижать верхний угол к раме

Отведите его до упора, поверните ручку на проветривание, а затем потяните верхний край створки на себя. Доступ к прижимному механизму открыт. На одной из пластин есть место под шестигранник. Поворачивая его, можно регулировать плотность прилегания верхнего угла створки.

Это основные проблемы, которые могут появиться на протяжении длительного периода эксплуатации, когда работа системы постепенно ослабляет выставленные изначально режимы. Но сразу после установки все эти настройки регулируют сами установщики от фирмы-поставщика – они обязаны обеспечить правильную работу системы.

Конечно, если отсутствует опыт или непонятно, как выполнить регулировку своими руками, лучше всего обратиться к фирме-установщику. Они направят своего специалиста, который выполнит все необходимые процедуры, выставив створки в нужное положение.

Когда нужна регулировка?

Мы выяснили, что регулировка позволит плотнее прижать окно к раме или же сделать его прилегание более свободным. Также она позволит снизить скорость износа деталей окна, избавиться от сквозняков или обеспечить повышенный уровень проветривания квартиры. Регулировать окна обязательно нужно, если отмечаются следующие особенности их использования.

Режимы пластиковых окон.

Рама сильно сквозит, то есть в области примыкания створок сильно дует

Этого важно избежать, чтобы не мерзнуть и не простывать, находясь в квартире.
Окно очень плохо закрывается и открывается, ручки поворачиваются с трудом или не доворачиваются до конца.
Створки заметно провисают, из-за чего окно может сквозить, а также плохо закрываться. В данном случае вся фурнитура очень быстро изнашивается.
Окно быстро и сильно запотевает при повышенной влажности в квартире, а в области петель образуется наледь.

Почему промерзают пластиковые окна

Изначально при установке мастер обязательно хорошо отрегулирует окна, и закрываться/открываться они будут легко. Но со временем фурнитура все равно расшатывается, створки приходится закрывать с усилием, а значит, окно пора регулировать.

Как определить, есть ли возможность перевести окна в зимний режим

Регулировка пластикового окна своими руками видео

Ниже вы посмотреть видео в качестве наглядного пособия на тему того, как своими руками отрегулировать пластиковые окна в квартире. Стоит отметить, что пластиковые окна периодически нуждаются в регулировке, также их необходимо время от времени осматривать на предмет нормального функционирования фурнитуры и механизма открывания и закрывания. Причин, по которым необходима регулировка, существует несколько:

регулирование окон перед зимним или летним периодом;
если часть створки стала задевать раму;
если сквозит из-под уплотнителя, который стерся или засох;
если ручка болтается или с трудом проворачивается.

Отрегулировать прижим пластикового окна необходимо в таких случаях, как:

если створки неплотно прижаты;
при частом подклинивании окон из ПВХ;
при плохом закрывании;
при провисании створок окон;
если установка окна была выполнена некачественно или неправильно.

Все эти проблемы не всегда связаны со сроком службы окна, некоторые из них могут проявиться сразу же после их установки.

Итак, если у вас с новым окном появилась та или иная проблема, то не спешите вызывать мастера и тратить деньги на ремонт. В некоторых случаях достаточно лишь правильной регулировки, которую можно сделать своими руками.

Регулировка прижима оконной створки к раме

Если ваши пластиковые окна в один прекрасный день перестали нормально закрываться, а створки не прижимаются плотно к раме, как раньше, их нужно отрегулировать своими руками.

Это можно сделать при помощи шестигранного ключа, поворачивая его в одном из следующих направлений:

вправо или влево;
вверх или вниз от рамы;
регулировка плотности прижима створки.

Иногда проблемы с закрытием окна появляются вследствие такого процесса, как усадка дома

Если вы осматриваете окно, обратите внимание на так называемые эксцентрики, установленные по его периметру и входящие в состав фурнитуры окна. При попытке повернуть ручку, они начинают двигаться и перемещаться за прижимные площадки

Метки на эксцентриках помогают сориентироваться в плане степени прижима. Черточки указывают в сторону улицы, значит, прижим слабоват, если наоборот, то слишком плотный.

В зависимости от того, как выглядит конструкция пластикового окна, его регулируют при помощи таких инструментов, как:

плоскогубцы;
гаечный ключ;
пластины на створке.

Если прижимный механизм находится там же, где и петли, регулировка может осуществляться при помощи шестигранника либо отвертки, все зависит от того, как устроена фурнитура конструкции.

Степень прижима оконной створки можно определить на глаз по положению язычка на ней, чем больше он выдвинут, тем степень прижима выше. Если вращать шестигранник против часовой стрелки, то усилия створки будут снижены.

В случаях, когда ни один из способов не помог вам прижать створку к раме, тогда уже можете вызывать мастера, который сможет решить эту проблему быстрее.

Также проблема может быть устранена после того, как вы смените уплотнитель профиля.

Регулировка петель

Как известно, пластиковые оконные конструкции в большинстве случаев не оснащены форточкой, поэтому проветривать помещение можно лишь путем выставления створки в тот или иной режим.

Однако, слишком большая щель между створкой и рамой в сильный холод может поспособствовать сильному охлаждению помещения.

Конечно же, необходимо найти «золотую середину», чтобы при проветривании зазор был несколько меньше.

Поэтому можно сделать регулировку прижима петель окон, чтобы не было сквозняка. Для начала нужно определить место продува. Если оно располагается ближе к нижней петле, то возьмите шестигранник, снимите колпачок и начинайте регулировку по инструкции.

Выставьте створку, повернув ручку в режим проветривания и прижмите верхнюю петлю. Когда окно закрыто, добраться до винта нельзя, который отвечает за степень прижима петлей.

На некоторых оконных конструкциях есть специальные блокираторы, которые могут отключить возможность открытия окна. Кроме того, если ручка болтается, это может усугубить проблему.

Слегка приподнимите пластмассовую пластину рядом с основанием ручки и поверните ее на 90 градусов в любом направлении. Далее вы увидите винты, затяните их до упора при помощи отвертки.

А если ручка поворачивается плохо, то смажьте фурнитуру, а точнее, ее прижимные механизмы, петли и эксцентрики машинным маслом.

Проверять конструкцию окна и фурнитуру необходимо как минимум раз в год, даже если ничего в ее работе вас не смущает. Если разобраться самостоятельно в проблеме не можете – позовите мастера.

Как отрегулировать окно чтобы не дуло

Иногда, пластиковые окна даже после перевода цапф в положение сильного прижима, не герметичны — из-под створки дует и замена резинки ничего не дает. Это случается обычно при усадке дома. В этом случае говорят, что окно проседает. Когда это происходит, теряется контакт запорного выступа и ответной пластины. При повороте ручки выступ-цапфа должна зайти за пластину, прижав створку. Если этого не происходит и возникают сквозняки, тепло из помещения выдувает.

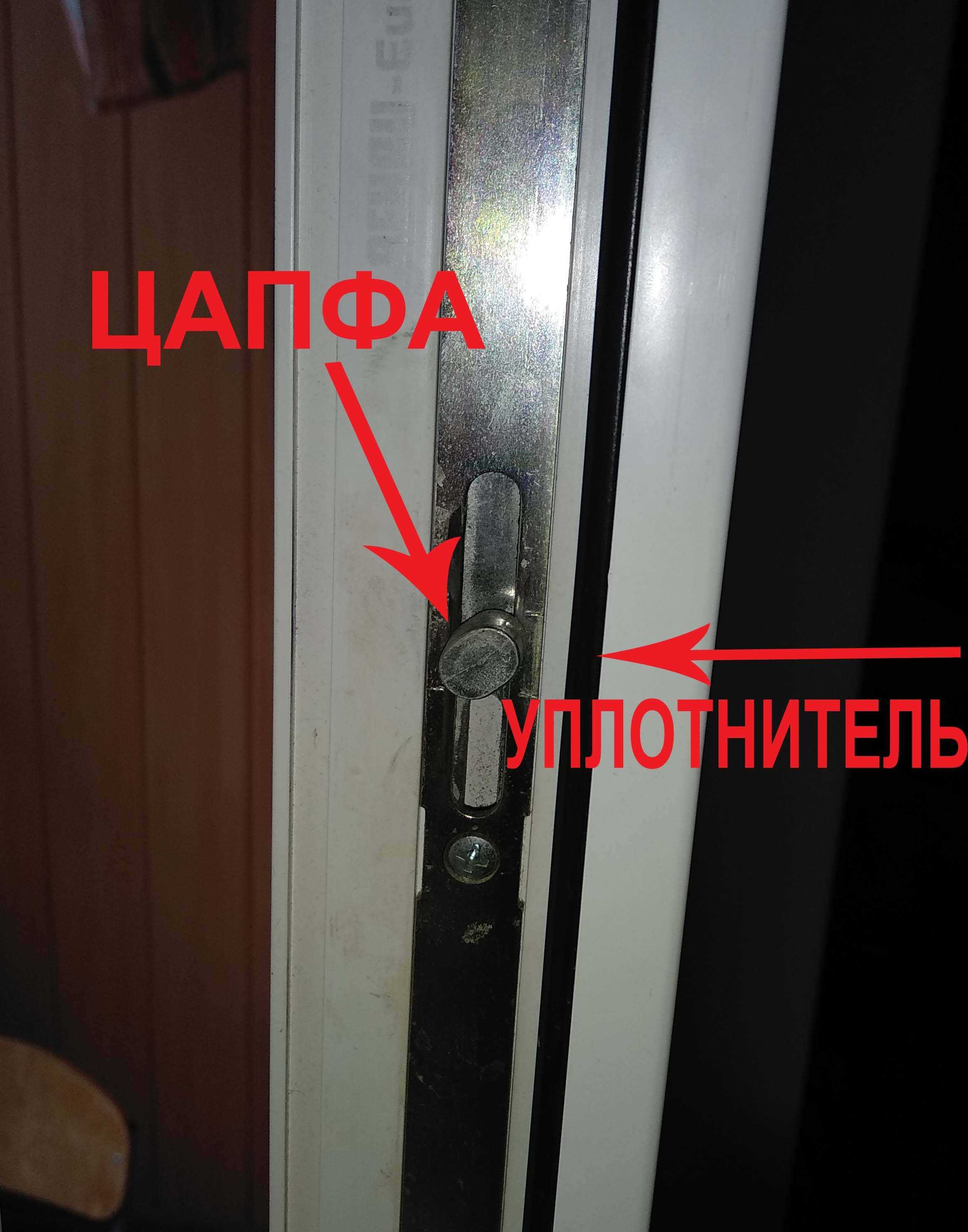

Где обычно находятся цапфы (прижимные выступы)

При проседании пластикового окна регулировка другая: нужно сдвинуть створку в стону, чтобы те выступы, которые не достают до пластин, зацепились за них.

Сначала необходимо определиться, какие из цапф не дотягиваются до запорных пластин. Делается это механически. Для начала осмотрите, створку, запомните, где есть выступы. Окно закройте. Возьмитесь за раму створки в местах установки цапф и потяните ее на себя.

Проверяем, где створка не держится

Если контакт есть, рама остается неподвижной, если нет — двигается. Так проверяете в каких местах нет контакта и определяете, в какую сторону необходимо двигать створку. Делают это регулируя нижнюю и верхнюю петлю.

Регулировка нижней петли

Если не закрывается ПВХ окно где-то внизу, двигать створку будем при помощи нижней петли. Тут есть две регулировки: одна в горизонтальной плоскости — сдвигается ближе к петле или дальше от нее, и вторая — в вертикальной — поднимает или опускает створку на пару миллиметров.

Чтобы сдвинуть нижнюю часть створки ближе или дальше к петле, ее открывают. В нижней части пели есть регулировочное отверстие под шестигранный ключ (иногда — под «звездочку»).

Регулировка нижней петли пластикового окна или двери

В него вставляется шестигранник, поворотом по часовой стрелке нижний угол приближается к петле, против — отодвигается. Подвинув немного створку, пробуйте ее закрыть/открыть. Как только результат достигнут, останавливайтесь. Если ресурс выкручен до упора, а результата нет, верните все в исходное положение: это не та регулировка.

Этим винтом можно исправить положение, если при закрывании окна створка задевает раму внизу. Чуть приблизив ее к петле, вы устраните эту неисправность.

На нижней петле есть второй регулирующий винт. Чтобы до него добраться, необходимо створку поставить на проветривание и снять декоративную накладку. Она снимается легко, нужно нижний край немного оттянуть на себя (на 1-2 мм) и подтянуть ее вверх. Сняв защитный колпачок, в верхней части увидите углубление. В него вставляется шестигранник на 4 мм. Поворотом по часовой стрелке створка немного приподнимается, против — опускается.

Изменение положения створки по вертикали

Подробно рассказано о том, как снять декоративную накладку на петлю, как и чем регулировать нижнюю петлю на окне ПВХ в следующем видео.

Регулировка верхней петли

Если на пластиковом окне не закрывается верхний угол, двигать нужно его. Для этого открываете окно хотя-бы на 90°. Можно и меньше, но работать будет неудобно. На створке вверху есть петля. По конструкции она отличается от нижней, но в ней также есть отверстие под шестигранник.

Регулировка верхней петли пластикового окна

Винт регулировки находится сбоку. Вращая его двигаем створку дальше от петли (если не закрываются дальние от петли цапфы) или ближе к петле. Один момент — между створкой и петлей должен оставаться зазор в несколько миллиметров: он необходим, чтобы туда заходил поворотно-откидной механизм. Потому, повернув ключом на пол оборота, проверяйте, как открывается/закрывается окно.

Иногда и эта регулировка не помогает. Тогда требуется прижать верхний угол к раме. Для этого есть другой винт — на поворотно-откидном механизме. Чтобы был доступ к этому винту, придется открыть окно сразу в двух положениях. Для этого створку открывают, прижимают блокиратор. Он обычно бывает двух конструкций — в виде запорной петли или язычка (смотрите на фото ниже).

Блокираторы пластиковых окон

Блокиратор отводят до упора, удерживая его, поворачивают ручку на проветривание, потянув верхний край створки немного на себя, открывают поворотный механизм. Устройство, которое держит створку открыто. На одной из пластин есть выступ под тот же шестигранный ключ. Поворачивая его можно регулировать плотность прилегания верхнего угла створки. Она необходима, если не закрывается верхний угол пластикового окна.

Регулировка, позволяющая плотнее придать верхний угол пластикового окна

Еще раз посмотреть, как отрегулировать пластиковые окна самому, можно в видео. Объяснения по делу, доступно и без лишних слов.

Порядок проведения регулировки пластикового окна самостоятельно, видео

Типичные поломки и неисправности

Помимо изложенных ситуаций, могут возникнуть и другие вопросы связанные с работой оконных/дверных систем. Самыми распространенными среди поломок являются следующие:

Створка задевает раму средней торцевой частью. Произошло ее боковое смещение. Чтобы устранить неисправность следует подтянуть ее с помощью горизонтального винта регулятора в нижней оконной/дверной петле. Для этого понадобится шестигранник, посредством которого будет вращаться винт: по часовой стрелке – для подтягивания створки, против часовой стрелки – для ее смещения в сторону. Такими действиями можно регулировать изделие в диапазоне +(-) 2 мм

Регулировка с помощью горизонтального винта нижней петли

Ручка поворачивается с трудом. Дефект исправляется известным способом. Нужно смазать все подвижные элементы и механизмы изделия. Лучше производить смазку машинным маслом с помощью небольшой кисточки и масленки;

Смазка подвижных частей пластикового окна/двери

Ручка разболталась и неплотно удерживается на своем месте. Распространенная проблема, которая решается в основном одним способом – поворот декоративной пластины, прикрывающей крепление ручки на 90° (с вертикального положения в горизонтальное), затягивание винтов крепления, возврат пластины в исходное положение.

Подтянуть крепление дверной или оконной ручки можно самостоятельно

Сквозит окно, то есть при закрытой и прижатой створке ощущается движение воздуха в районе мест стыка. Это может быть признаком нарушения резинового уплотнителя. Единственным правильным выходом будет его замена. Для этого необходимо удалить старый, потерявший свою эластичность элемент, а на его место установить новый. Резина помещается в специальный паз, где она распирается и удерживается довольно плотно. Концы уплотнителя на месте стыковки склеиваются клеем

Необходимо обратить внимание, что укладка резины производится без натяжки

Замена уплотнителя восстановит герметичность оконной системы

Сломалась ручка. Для ее замены нужно приобрести новую, после чего самостоятельно произвести ремонт. Поломанная ручка демонтируется путем откручивания болтов крепления (смотри п. 3), а на ее место устанавливается новая. Из инструмента для работы потребуется только отвертка.

Замена ручки может быть произведена своими руками
