Тепловой пожарный извещатель: принцип действия и классификация

Типы

При подборе и установке в многоквартирные или частные жилые дома могут применяться следующие типы извещателей:

Тепловые (температурный) извещатель (датчик), принцип действия которого основан на реагировании чувствительного теплого элемента на резкое изменение температуры в защищаемом помещении. Преимуществом является невысокая стоимость таких устройств, недостатком использования – позднее обнаружение очага пожара в ходе его развития.
Дымовой пожарный извещатель (датчик) обнаруживает очаг возгорания по изменению оптической плотности воздуха в защищаемом помещении, вызванному появлением дымовых газов, частиц копоти. Плюс применения – быстрое обнаружение, приемлемая стоимость. К недостаткам можно отнести невозможность использования для защиты кухонь, помещений, где люди курят.
Извещатели пламени – это крайне редкий вид пожарных датчиков, используемых для защиты квартир в многоэтажных зданиях и индивидуальных жилых домах. Принцип действия – фиксация электромагнитного излучения открытого огня. Преимущество – скорость, точность реагирования, недостатки – значительно большие размеры, чем у дымовых, тепловых датчиков, высокая цена изделий.
Автономные извещатели, включая GSM, являются наиболее используемыми для защиты квартир, жилых, дачных домов, в том числе из-за соотношения качество/цена. Такие устройства обнаружения очага возгорания могут быть тепловыми, дымовыми, а также комбинированными пожарными извещателями, объединяющими в одном корпусе чувствительные датчики, реагирующие на различные внешние факторы: тепло + дым, тепло + CO₂, дым + пламя. При срабатывании начинает пищать.

Несмотря на несомненные преимущества комбинированных устройств, их применение ограничено ввиду высокой цены, необходимости высококвалифицированного технического обслуживания.

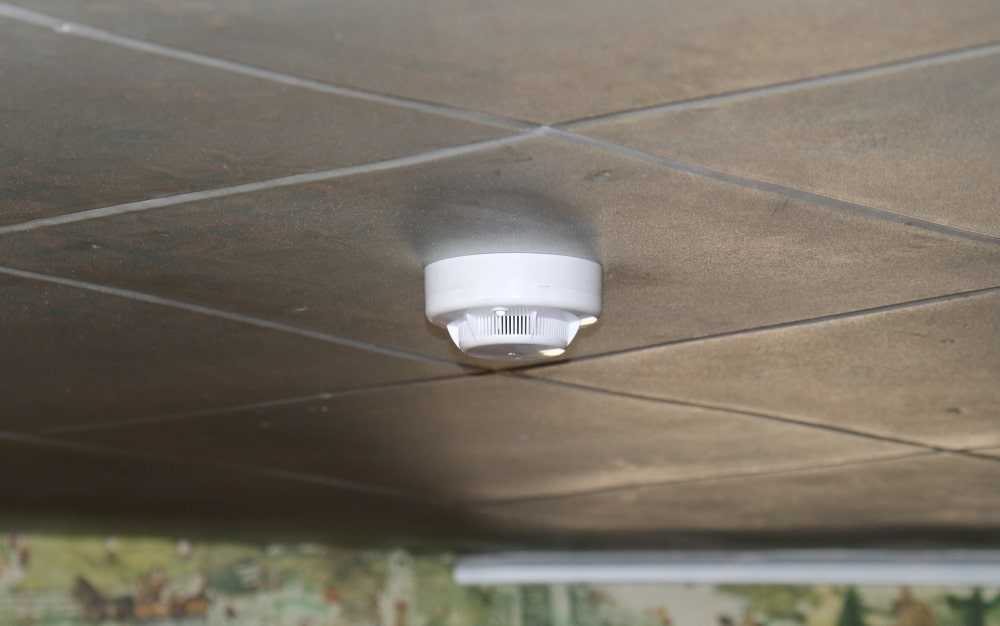

Извещатель на потолке в квартире

Классификация пожарных извещателей

В первую очередь, пожарные датчики разбиваются на 3 категории:

способ приведения в действие;
способ электропитания;
возможность установки адреса в ПИ.

Классификация пожарных датчиков

В зависимости от того, на какой из факторов появления пожара реагирует сенсор устройства, различают следующие типы извещателей пожарной сигнализации:

тепловой;
дымовой;
пламенный;
газовый;
комбинированный.

Классификация по типу извещателя

Перечисленные датчики могут отличаться между собой системой питания. Они могут быть полностью автономными устройствами, питаться с помощью шлейфа сигнализации или получать рабочее напряжение по отдельному проводнику.

Используемые в системе противопожарной защиты устройства могут быть адресными и безадресными. Первые из них позволят точно определить место, где произошло возгорание.

Назначение извещателей

Ниже будут представлены основные типы пожарных извещателей и принцип их работы.

Тепловые датчики включают в свой состав специальный сенсор, который реагирует на увеличение температуры в определенной зоне. При достижении граничного значения такие устройства подадут сигнал о вероятном начале пожара, который и привел к росту температуры.

Классификация пожарных извещателей этого типа включает три исполнения теплового датчика:

точечный – контролирует температуру в небольшой зоне;
многоточечный – к одной линии подключается несколько датчиков, которые контролируют температурный режим в разных точках;
линейный – он реализуется в виде специального термокабеля позволяющего контролировать температуру по всему периметру его расположения.

Дымовые датчики представляют собой специальные электронные устройства, которые позволяют выявить наличие задымленности в помещении. Возможны следующие виды извещателей этого типа:

оптические точечные – извещатель владеет встроенным излучателем и фотосенсором, которые располагаются не на одной линии; при попадании частиц дыма между ними световой луч будет рассеиваться и попадет на фиксирующий его сенсор;
оптические линейные – в этом случае сенсор и излучатель находятся на одной линии, но разнесены в помещении; при попадании между ними дыма, световой луч рассеется и не попадет на сенсор или попадет с меньшей интенсивностью;
аспирационный – извещатели включает в свой состав устройство забора воздуха и электронный анализатор его состава;
радиоизотопный – устройство основано на измерении ионизационного тока, генерируемого излучением радиоактивного вещества; при появлении дыма в рабочей камере датчика величина тока уменьшится.

Пламенные извещатели представляют собой специальные устройства, с помощью которых можно выявить появление очагов возгорания. Отличием этих датчиков является то, что они позволяют фиксировать появление пожара на самой ранней стадии.

Извещатели этого типа фиксируют появление очагов воспламенения по электромагнитному излучению, которое они генерируют. Различают устройства, которые являются чувствительными к ультрафиолетовому излучению или инфракрасному.

Комбинированные излучатели могут включать в свой состав несколько чувствительных сенсоров, подключенных по отдельному каналу и реагирующих на разные факторы наличия пожара. Такие устройства в основном работают по логической схеме «И». Это позволяет исключить множество ложных срабатываний, поскольку датчик сработает, когда будет подтверждение о возгорании обязательно по двум каналам.

Комбинированный пожарный датчик

Заключение

Благодаря тому, что существуют различные виды извещателей пожарной сигнализации можно создавать разно функциональные системы противопожарной защиты. Одновременное использование различного типа извещателей позволит выявить пожар при появлении хотя бы одного из факторов, характеризующих начало процесса горения.

ПРИНЦИП ФОРМИРОВАНИЯ И ПЕРЕДАЧИ ИЗВЕЩЕНИЙ

Механический контактный.

Самый простой способ формирования извещения о срабатывании извещателя – это замыкание или размыкание электрической цепи (так называемые «сухие контакты»). Такой принцип из описанных имеют большинство максимальных тепловых датчиков и линейные электромеханические.

Могут работать со всеми типами приемно контрольных приборов.

Электронный ключ.

Этот принцип используется точечными датчиками дыма, максимально дифференциальными и другими извещателями, использующими электронную обработку сигнала.

Суть его заключается в изменении внутреннего сопротивления извещателя за счет срабатывания электронного ключа. Это вызывает повышение потребления датчиком тока в цепи шлейфа сигнализации, откуда он, собственно, питается.

В принципе, имеет достаточно много общего с предыдущим вариантом.

Пожарная сигнализация использующие эти два способа называется пороговой.

Цифровой (адресный) принцип.

Заключается в том, что информация передается в цифровом виде (последовательность импульсов высокого или низкого уровней). Одновременно при этом может передается уникальный номер датчика.

Кстати, описанный вариант относится к типу пороговых адресно опросных. Есть еще адресно аналоговые системы. В них датчик работает не дискретно («норма» – «пожар»), но способен передавать информацию об изменении контролируемых параметров.

Все описанные системы являются проводными.

При беспроводной передаче данных используется радиоканал. Беспроводные системы используют адресный принцип обмена информацией.

Это основные принципы, положенные в основу работы извещателей и датчиков пожарной сигнализации наиболее распространенных типов.

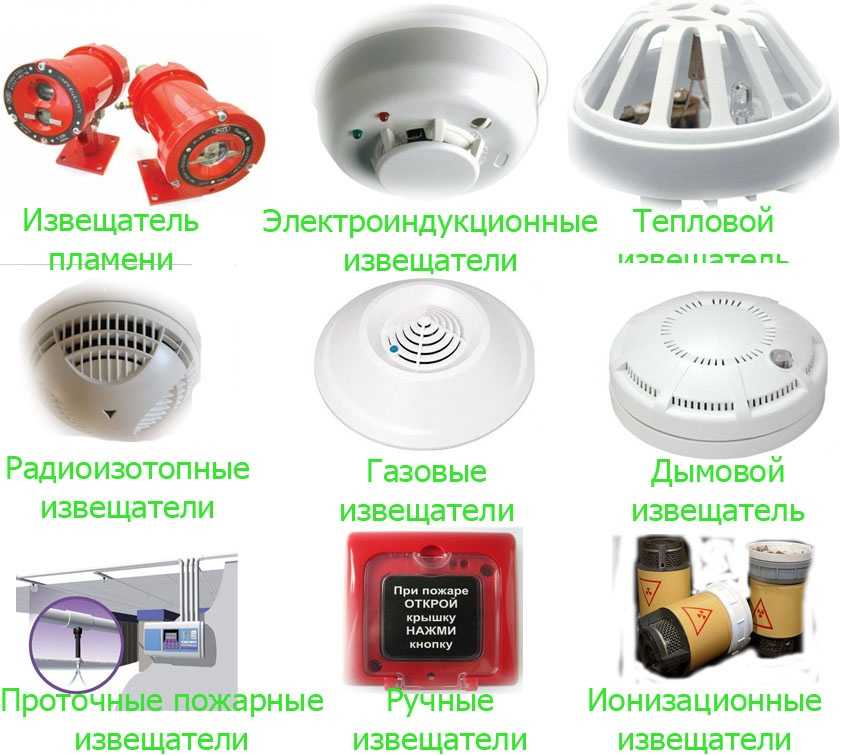

Виды

По сути, не считая многочисленных, различных комбинаций/модификаций, до настоящего времени существуют три основных вида таких устройств обнаружения очага пожара в помещениях:

Тепловой пожарный извещатель

Тепловые извещатели. Не сдающие свои позиции уже более века такие изделия по-прежнему востребованы для защиты помещений/зданий, где в связи со свойствами сырья, полуфабрикатов или готовой товарной продукции пожар будет сопровождаться высвобождением огромного количества тепловой энергии, а не дыма. Кроме того, такие устройства, в отличие от двух других видов нечувствительны к ионизирующему/электромагнитному излучению/воздействию, другим технологическим помехам, наличию влаги, пыли, загазованности в воздушном пространстве помещений, где они установлены.

Дымовой пожарный извещатель

Дымовые извещатели. Обнаружение признаков пожара по появлению в воздухе частиц дыма/копоти. Предназначены в основном для защиты помещений в общественных, жилых зданиях, где пожарная нагрузка, характеризуется в основном выделением дыма во время горения (сгораемая отделка, мебель, документация, одежда). Наиболее современными, чувствительными в этом виде устройств обнаружения пожара являются аспирационные извещатели.

Извещатель пламени

Извещатели пламени. Определяют появление открытого огня. Существует два вида: ультрафиолетовые и инфракрасные извещатели пламени. Предназначены для защиты как помещений больших объемов/высот (ангары, машинные залы), так и открытых технологических, складских площадок, узлов/станций управления трубопроводного транспорта с наличием ЛВЖ/ГЖ, горючих газов.

Ручной пожарный извещатель

Ручные извещатели. Это, как правило, механическая тревожная кнопка, при нажатии на которую сигнал о возникновении пожара, обнаруженного очевидцем этого события, поступает в помещение пожарного/охранного поста/станции, пульт пожарной части.

Виды дымовых извещателей

Датчик извещателя улавливает даже небольшой дым

Дымовые датчики анализа помещения являются самыми популярными из всех известных средств обнаружения признаков пожара. Каждый процесс горения (бумаги, текстиля, электрооборудования и др.) сопровождается образованием дыма. Такие устройства способны оповестить людей о пожаре еще на ранних стадиях его развития, когда их жизни и здоровью, а также имуществу ничего не угрожает. По этой причине данный тип датчиков можно встретить в квартирах, зданиях общественного назначения, складских помещениях.

Принцип работы: В основу функционирования анализатора дыма заложено рассеивание светового потока сквозь микрочастицы дыма. Световой поток создается с помощью светодиода, который работает в инфракрасном диапазоне. При наличии дыма на защищаемом участке некоторая часть потока фотонов отражается от дымовых частиц, о чем информация поступает на приемник. Встроенный микропроцессор проводит анализ получаемых данных, после чего осуществляет извещатель в положение «Тревога».

При различных положениях излучателей и приемников дымовые датчики бывают линейными или точечными. Наименование устройств подобного типа начинается с «ИП 212», что расшифровывается как «извещатель пожарный», под цифрой 2 (два) понимаем модель «дымовой датчик», а «12» означает принцип работы, т.е. «оптика».

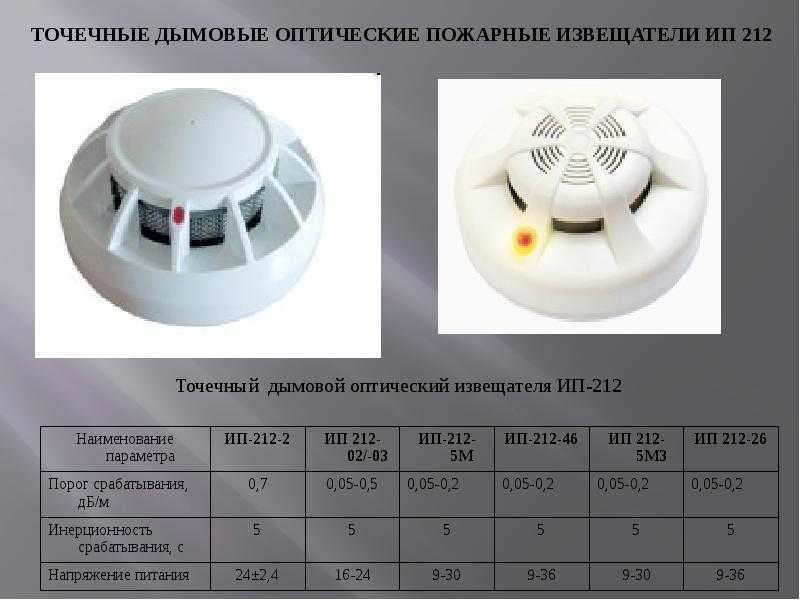

Точечные извещатели

В таком устройстве данного типа фотоприемник и генератор светового потока размещены по обе стороны от камеры приема дыма и заключены в один корпус. Датчик имеет на крышке перфорацию, благодаря чему частицы дыма беспрепятственно проникают внутрь. Исходя из этого, можно сделать вывод, оптико-электронный извещатель пожарный дымовой анализирует уровень задымления защищаемого участка здания в конкретной точке. Преимущество дымовых анализаторов заключается в компактности корпуса, легкости монтажа и очистки, эффективным обнаружением задымления. Точечные извещатели монтируются на потолке на определенном расстоянии, которое рассчитывается согласно высоте потолков в помещении. В некоторых случаях допускается размещение на стенах и других конструктивных элементах зданий и сооружений.

На упрощенной схеме видно, что при появлении дыма, часть излучения отражается от него и попадает на фотоэлемент

Виды извещателей

Выбор конкретного типа извещателя под каждый объект происходит исходя из средней температуры воздуха в помещении в процессе штатной эксплуатации. Для исключения ложных срабатываний отсечка срабатывания устанавливается с превышением 20℃ от предельной температуры при штатной работе помещения.

Контактные

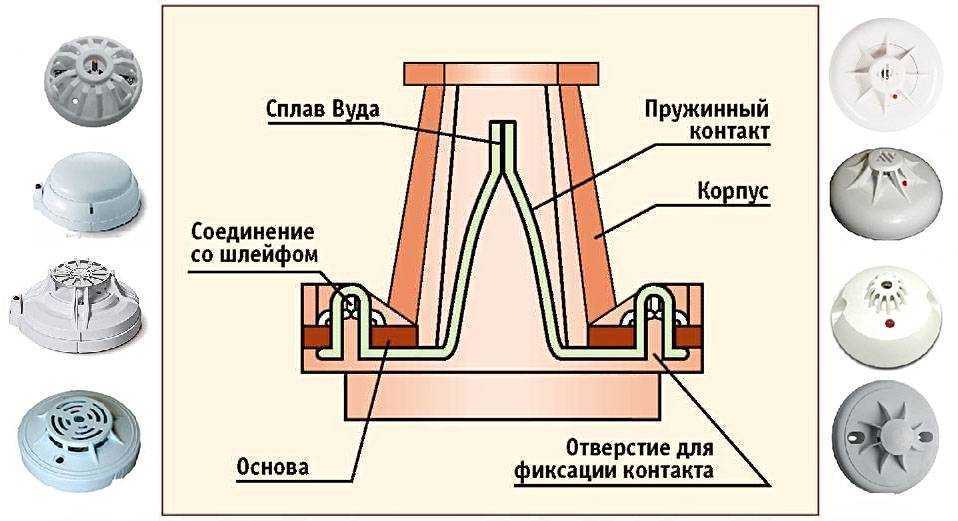

Основаны на применении контактов из легкоплавких металлов. Под воздействием возросшей температуры контакты деформируются, что приводит к размыканию контактов. Сигнал об этом поступает на пульт управления. В связи с необходимостью нагрева конкретной маленькой детали данные датчики имеют ограниченный радиус действия. Целесообразно использовать для помещений малой площади.

Электронные

Сигналом о начавшемся возгорании служит изменение сопротивления на части полупроводника. Терморезистор определяет разницу и сообщает на панель управления пожарной сигнализацией (далее — ПС). Окружающие электронные помехи могут оказывать влияние на точность срабатываний датчиков. Предельное удаление датчика от приемного пульта ПС — до 2500 метров.

Оптические

Контроль пожарной безопасности происходит путем прокладки оптоволоконного кабеля. Через всю длину проходит лазерный луч.

При нагреве оптоволокно меняет свою структуру, что препятствует прохождению лазера. Специальный контроллер точно определяет участок, где произошло отражение, а также актуальную температуру.

Такие датчики работают в любых погодных и электромагнитных условиях. В случае поломки возможно заменить только поврежденный участок. Дистанция передачи сигнала — до 8 км.

Механические

В корпусе такого датчика находится металлическая колба с газом, который расширяется при нагреве. Конструкция является одной из первых, использованных для осуществления пожарной охраны объектов. На данный момент считается слишком сложной в производстве (необходимость контроля герметичности колб и качества газовой смеси) и используется в исключительных случаях, где иные виды извещателей не подходят.

Автономные

Автономные пожарные датчики

Извещатели, получающие питание от аккумуляторного блока или пары бытовых батареек. Сигнал о срабатывании передаётся по радиоканалу на передатчик, подключенный к постоянному питанию. Главная проблема — это потеря радиуса действия сигнала внутри помещений.

Взрывозащищенные

Необходимы для определения начала пожара в помещениях, где возгорание может начаться со взрыва, вследствие чего иные датчики будут уничтожены и не смогут подать сигнал тревоги. В России распространены 2 модели ТПИ: МАК-1 в исп.11 ИБ и ИП 103-1В. Датчики изготавливаются НПП «Специнформатика-СИ» и НПК «Эталон», соответственно. Подключение данной категории извещателей происходит через искробезопасные шлейфы.

Адресно-аналоговые

Представляют собой компьютеризированные комплексные решения по обеспечению пожарной сигнализации на объекте. Один прибор может контролировать сигналы со 100 различных датчиков.

Линейные

Предназначены для установки в труднодоступных местах или условиях агрессивной окружающей среды. Для обнаружения возгорания линейные извещатели используют 3 вида датчиков:

Оптический кабель, реагирующий на изменение температуры, снижая свою прозрачность. Уменьшение светового потока фиксирует анализатор и указывает место возникновения изменений.
Сенсорный кабель состоит из датчиков по всей длине, которые под нагревом меняют свое сопротивление, что выдается системой на пульт управления в виде тревожного сигнала.
Кабель типа «витая пара», жилы которого покрываются термочувствительным составом. Под нагревом жилы соприкасаются, образуя короткое замыкание. Место возникновения распознается как возгорание и передается на пульт.

Данный тип отлично подходит для крупных систем пожарной сигнализации. Температуру срабатывания можно задать отдельно для каждой зоны.

Многоточечные

Используют в своей работе сеть из нескольких датчиков. Вся информация передается по соединительным шлейфам. Обнаружение возгорания, в отличие от линейных, возможно только в точке установки датчика, а не по всей длине шлейфа соединения.

Виды дымовых сигнализационных приборов

От способа обнаружения возгорания, дымовые извещатели подразделяются на: оптические и ионизационные.

Оптические

Оптические детекторы функционируют посредством контроля физического состава воздушной массы и улавливания в ней продуктов горения. К данным датчикам относятся:

Точечные

Определяют очаг возгорания в небольшой конкретной зоне. Датчики этого вида улавливают дым, исследуя отраженные инфракрасные лучи в специальной оптической камере. Дымовая камера состоит из устройства инфракрасного излучения и приемника для исследования отраженного воздуха. Точечные датчики дыма разнообразны по формам и моделям.

Выделяются автономные точечные дымовые пожарные извещатели и радиоканальные.

Автономные дымовые извещатели оснащены аккумуляторными батареями и звуковыми датчиками. Работают самостоятельно, без наблюдения оператора. Они просты в использовании и невысоки в цене. Принцип их работы заключается в попадании частичек дыма на оптическую камеру. Устройство спрятано в пластиковый корпус с различным дизайном, сочетающимся с интерьером комнаты. Работает как автономно, так и от сети.

Радиоканальные точечные извещатели функционируют на определенной радиоволне, по которой в случае обнаружения пожара, передается сигнал на пульт оператора. Работают от батареек. Расстояние между датчиками – 4-5 метров.

Линейные

Контролируют помещение на предмет возгорания в линейной зоне. Используются на промышленных и крупных объектах (торговые центры, офисы, общественные учреждения). Характеризуются высокой чувствительностью при выявлении дыма. Линейные дымовые извещатели разделяются на двухкомпонентные и однокомпонентные.

Двухкомпонентные датчики состоят из приемника и передатчика, располагающихся в разных сторонах помещения. Как только дым попадает в контролируемую зону, срабатывает механизм пожарного оповещения.

Однокомпонентные приборы являют собой единый блок с пассивным рефлектором, анализирующим состояние воздуха.

Линейные извещатели обнаруживают любые виды дыма и эффективны в работе.

Аспирационные

Самый сложный и дорогостоящий тип приборов изо всех типов дымовых датчиков возгорания. Представляют собой мощный корпус, внутри которого находится точечный лазерный извещатель, и воздухозаборные трубки. Они принудительно производят отбор и анализ воздуха из помещения в быстром режиме. Аспирационные противопожарные датчики применяются на важных объектах (архивы, музеи, корабли) и соответственно, очень высоки в цене.

Ионизационные

Ионизационный извещатель пожарный дымовой состоит из двух камер приемки воздуха и производит излучение, безопасное для жизни и здоровья человека. Чистый воздух проходит сквозь обе камеры. Если в помещении появится дым, то его частички задержатся в 1-ой камере, вызвав уменьшение силы тока во 2-ой. Так срабатывает пожарная сигнализация. Есть 2 типа подобных сигнализаций: радиозотопные и электроиндукционные.

Радиоизотопные детекторы дыма оповещают о возгорании после появления и действия дыма на ток. Эти датчики ионизируют воздушное пространство специальным радиоактивным веществом. Когда дым попадает в одну из камер прибора, он растворяется в заряженных частицах тока, вследствие чего, сила действия напряжения внутри камеры снижается и срабатывает сигнал.

Извещатели пс автоматические дымовые фотоэлектрические радиоизотопные лучше всех других видов приборов выявляют «черный» дым.

Электроиндукционные приборы пропускают воздух из контролируемого помещения в зарядную камеру через газоход и анализируют его состав. На частички заборного воздуха воздействует униполярный заряд, и они приобретают объемный заряд.

Электроиндукционные датчики исследуют длительность и амплитуду движения микрочастиц воздуха. Если возникает отклонение от заданных параметров, мгновенно замыкается контактный механизм и сигнал о пожаре передается на контрольный пункт, где за работой системы следит оператор.

Электроиндукционные извещатели используются на особо важных объектах, в том числе, на МКС.

Это интересно: Как отключить пожарную сигнализацию в квартире, подъезде, офисе

Обзор популярных моделей дымовых извещателей

Самая популярная и распространенная модель датчика ИП 212-141

Модель ИП 212-141 предназначается для фиксации задымления в закрытых помещениях. Подключается к системе через двухпроводной шлейф. Сигнал «Тревога» передается также через шлейф. Конструкция датчика надежно защищена от перепадов температур, уровня влажности, действия пламени и объема освещенности помещения. Работает круглосуточно совместно с приемно-контрольным прибором ППКОП 019-8-1 или ППКОП 0104065-20-1. Его чувствительность позволяет обнаружить самые минимальные концентрации частиц дыма (0,05-2 дБ/м) в воздухе. Для стабильной работы требуется постоянное напряжение в 9-30 В. На корпусе установлен светодиод, по изменениям которого можно судить о исправности датчика и его переходе в режим «Тревога».

После устранения задымления датчик будет сохранять положение «Пожар» до того, пока на приемно-контрольном приборе не будет сброшено его состояние с полным отключением питания на несколько секунд. Используется в складских и офисных помещениях. Вес извещателя ИП 212-141 составляет около 200 гр. Минимально гарантируемый срок службы составляет 10 лет. Конструкция оптико-электронного извещателя ИП 212-141 состоит из дымового датчика и розетки. При изменении состояния фотоприемника уменьшается его сопротивление, после чего светодиод перестает мигать и его свечение становится постоянным.

Модель извещателя “Аврора-01”

Модель «Аврора-01» – извещатель пожарный дымовой ИП 212-81 – автономное устройство, предназначенное для обнаружения признаков горения в помещении. Дымовой детектор реагирует на изменение состояния воздушной среды, формируя сигнал тревоги в отдельно выделенном помещении.

Достоинство ИП 212-81:

высокая чуствительность;
надежная защита фотоприемника от агрессивной среды;
удобный монтаж устройства;
минимальная продолжительность работы более 10 лет;
исключает ложные срабатывания;
поддерживает стабильное функционирование при высоких и низких температурах;
имеется встроенная сирена для оповещения;
световая индикация датчика видна со всех сторон.

Датчик марки «Аврора-01» может функционировать как в автономном режиме, так и в комплексе автоматической системы обнаружения пожара и его тушения. В составе конструкции имеется пара пылесборников для защиты конструктивных элементов устройства, светоотражатель с дополнительной защитой от стороннего освещения, специальная сетка для защиты от насекомых, а также сверхчувствительная камера приема дыма, работающая во всех направлениях помещения.

Оптико-электронные детекторы дыма марки ИП 212-142 способны обнаружить возгорание еще на стадии образования минимального задымления. Устанавливается в помещениях любого назначения. Устройство не изменяет своего состояния при изменениях температуры воздушной среды, при наличии пламени, а также на наличие или отсутствие освещения в помещении. Пожарный извещатель ИП 212-142 и встроенный микропроцессор максимально точно формируют сигналы «Тревога» и «Пожар».

Дымовой извещатель ИП 212-142

Преимущества модели ИП 212-142:

в течение 10 секунд формируется сигнал «Пожар» с максимальной гарантией результата;
отсутствует вероятность ложных срабатываний;
дизайн корпуса вписывается в любой интерьер;
работает в температурном диапазоне -10…+55 градусов Цельсия;
в комплекте поставляется элемент питания, обеспечивающий напряжение в 9 В.

Благодаря небольшой стоимости данную модель пожарного дымового извещателя можно устанавливать и в социально значимых зданиях и сооружениях. Цена обусловлена тем, что пластик, из которого изготовлен корпус извещатель, является материалом вторичной переработки.

Датчик ДИП-34АВТ

Марка ДИП-34АВТ производства компании «Болид» с пульсирующим сигналом подключается к системе через шлейф. Осуществляет контроль за наличием задымления помещения при пожаре. Устанавливается чаще всего на территории коттеджей, дачных домов, кухнях, котельных. При срабатывании фотоприемника датчиков выдается сигнал «Пожар», после чего производится запуск встроенной сирены. Уникальная особенность данной модели извещателя дымового пожарного заключается в том, что датчик самостоятельно оповещает о необходимости смены аккумулятора.

Достоинства извещателя и оповещателя ДИП-34АВТ:

обнаружение пожара на стадии возгорания;
на корпусе установлена кнопка «Тест», позволяющая определить работоспособность оборудования;
имеется встроенная защита от насекомых и пыли.

Видео: Виды дымовых извещателй

Did you find apk for android? You can find new Free Android Games and apps.

Дымовые пожарные датчики

Устройства, реагирующие на задымление можно разделить на следующие группы:

Точечные дымовые датчики
Линейные дымовые датчики

Из названия устройств, входящих в первую группу, совершенно не следует, что они фиксируют задымление в какой-либо маленькой точке. Дымовые извещатели монтируются на потолке и включаются в шлейфы пожарной сигнализации. В зависимости от конструктивных особенностей каждый точечный датчик может зафиксировать задымление на площади до 80 м2
.

Надёжность датчиков достаточно высока, но чувствительная электронная схема часто допускает ложные срабатывания из-за попадания пыли в оптическую систему, поэтому представители организаций, монтирующих пожарную сигнализацию, предпочитают использовать дублирование дымовых извещателей
, тем более что приёмно-контрольные приборы это допускают. Во многих организациях, пожарные сигнализации подключены к системе автоматического пожаротушения, которая заливает водой или пеной всю зону возможного загорания. Ложное срабатывание датчика может привести к ощутимым материальным потерям
. Поэтому приёмно-контрольный прибор работает по определённому алгоритму.

Пожарный шлейф может находиться в следующих состояниях:

Снят с охраны
Установлен на охрану
Обрыв
Короткое замыкание
Неисправность
Пожарная тревога

Это означает, что срабатывание одного датчика вызовет включение режима «Неисправность» и только срабатывание двух датчиков вызовет включение режима «Пожар». Поэтому в каждом изолированном помещении, в обязательном порядке устанавливаются два дымовых извещателя, независимо от площади. Это не относится к адресно-аналоговым системам
пожарной сигнализации, где каждый извещатель имеет свой адрес.

Датчики-извещатели

Это небольшие по размерам приборы противопожарной сигнализации, которые отличаются не только внешним видом и габаритами, но и принципом действия, типом контролируемого параметра окружающей среды и методами передачи информации на пульт управления.

По принципу работы пожарные датчики делятся на пассивные, которые работают только на срабатывание, и активные, которые не только контролируют параметры окружающей среды, но и по мере возрастания угрозы -распространения огня, увеличения температуры передают на пульт разные сигналы по уровню мощности и интенсивности.

Датчики в зависимости от контроля параметров делят на следующие виды:

ПРЕИМУЩЕСТВА, НЕДОСТАТКИ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Оптические.

Принцип действия оптических дымовых извещателей состоит во взаимодействии фотоприемника и светодиода – инфракрасного, ультрафиолетового или видимого спектра, в зависимости от типа устройства. При появлении в воздухе даже небольшого количества дыма, увеличивается его плотность.

Интенсивность излучения светодиода, которую фиксирует фотоприемник, снижается. Срабатывание извещателя происходит, если интенсивность воспринимаемого излучения выйдет за пределы диапазона определенных значений.

Некоторые модели дымовых пожарных извещателей могут подавать несколько типов сигналов в зависимости от степени задымления помещения. Их целесообразно устанавливать в помещениях с различными категориями (классами) пожарной опасности.

Точечные.

Точечные дымовые пожарные датчики рассчитаны на распознание признаков возгорания в небольшом объеме. Точный показатель контролируемой зоны зависит от высоты установки, индивидуальных характеристик конкретной модели прибора и технических условий эксплуатации в помещении.

Их достоинствами являются доступная стоимость, простота установки, настройки и обслуживания. Недостатки: необходимость систематической очистки внутренней камеры, при эксплуатации в пыльных помещениях могут происходить ложные срабатывания.

Линейные.

Линейные дымовые пожарные извещатели используется для контроля помещений большой площади. Располагаются на высоком или среднем уровне при условии отсутствия помеха на пути сканирования.

Имеет следующий принцип действия. На одной стене помещения устанавливается источник инфракрасного излучения, а на противоположной – приемник. Размер сканирующей зоны между ними может достигать 150 м.

Точное расстояние зависит от используемой модели и технических условий в помещении (уровень запыленности, влажность, интенсивность освещения).

Различают двухблочный и одноблочный линейные дымовые пожарные извещатели. В первом варианте, каждое из устройств — излучатель и приемник, необходимо подключать к электросети. Во втором варианте, устройство состоит из моноблока — приемопередатчика и отражающей панели, которые устанавливается на противоположной стене.

Линейные устройства более надежны и имеют меньший коэффициент ложных срабатываний по сравнению с точечными.

Аспирационные.

Осуществляют принудительный забор воздуха из помещения (нескольких помещений) через систему трубопроводов. Наличие продуктов горения проверяют два точечных дымовых извещателя расположенных в центральном приборе.

Срабатывание происходит, только если оба устройства подают сигнал тревоги. Преимуществом такого способа является минимальное количество ложных срабатываний, игнорируются пыль, водяной пар, насекомые и другие отвлекающие факторы. Обнаружение очага возгорания происходит на ранних этапах, еще на стадии первоначального тления.

Ионизационные.

Существует два типа ионизационных дымовых пожарных извещателей имеющих различные принципы действия:

радиоизотопные,
электроиндукционные.

Первые относится к пороговым устройствам. Измеряемый параметр — ионизационный ток, возникающий при воздействии на чувствительный элемент продуктов горения.

Такие устройства используются на предприятиях, где вследствие особенности технологических процессов невозможно использовать датчики пламени или дыма другого типа. Прибор характеризуется высокой точностью и скоростью обнаружения любых типов дыма на ранних стадиях горения.

Не чувствителен к заявлению, высокой влажности, в том числе и водяной взвеси, насекомым и т.п

При эксплуатации необходимо проявлять особую осторожность в виду наличия в приборе радиоактивной фольги. Установка и техобслуживание должны производить специалисты, прошедшие специальное обучение

После окончания эксплуатации устройство необходимо сдать в специализированные организации осуществляющие утилизацию и захоронение опасных веществ.

При работе электроиндукционных датчиков воздух из помещения принудительно подается в прибор при помощи насосов. В специальной камере подвергается ионизации, и аэрозольные частицы получают заряд. В измерительной камере замеряется уровень электрического сигнала и сравнивается с пороговым значением. В случае его превышения подается сигнал тревоги.

Электроиндукционные дымовые извещатели характеризуются малым количеством ложных срабатываний, высокой чувствительностью и надежностью. Отрицательными характеристиками являются высокая стоимость, большие габариты прибора, высокое энергопотребление.

Установка датчика

Все извещатели пожарной сигнализации крепятся на потолок. Установка на стену возможна только в объемных помещениях на производстве (цех, амбар и прочее). В случае настенного устройства, они должны устанавливаться на расстоянии не менее 30 см от потолка.

По схеме разрешается объединять не более 5 приборов. Допускается объединение до 10 линейных извещателей, если это можно технически реализовать. Установка над высокими стеллажами и шкафами – обязательное условие монтажа.

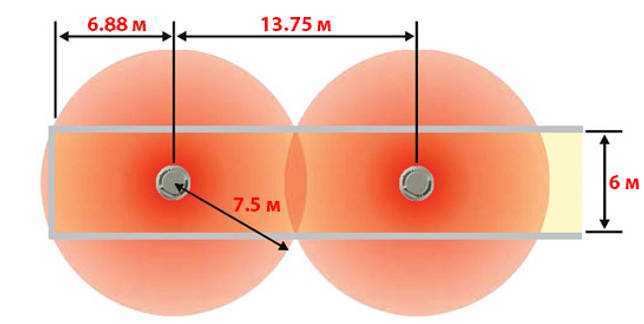

У каждого датчика есть нормы величины участка, который он способен охватить. Соблюдение правил поможет защитить аппаратуру от огня. Для охвата большой территории нужно:

Подготовить проект.
Расчет количества приборов.
Выявить точки размещения.

Монтаж следует делать по инструкции, прилагаемой к приобретенному оборудованию:

Закрепить извещатели на местах установки.
Подвести шлейфы приемника к каждому устройству.
Использовать кабель на две жилы для подачи питания.
В паспорте датчика обратите внимание на типовое и максимальное напряжение. Это предельные показатели.
Проверять устройство нужно светодиодными неполярными индикаторами.
Контакты тепловых датчиков в замкнутом положении подводятся к шлейфу.
В дежурном режиме устройства не потребляют ток.
