Лестничные лотки — один из наиболее распространённых способов прокладки кабельных трасс на промышленных и коммерческих объектах. Среди широкого ассортимента подобных изделий особого внимания заслуживают прямые секции усиленного исполнения серии НЛЛ, с которыми можно подробнее ознакомиться по адресу https://nevres.ru/catalog/kabelnye-lotki/lotki-lestnichnye/sekcii-prjamye/sekcii_prjamye_usilennye_nll. Такие секции рассчитаны на повышенные нагрузки и применяются там, где стандартные конструкции не справляются с требованиями по несущей способности или жёсткости.
Конструкция и материалы

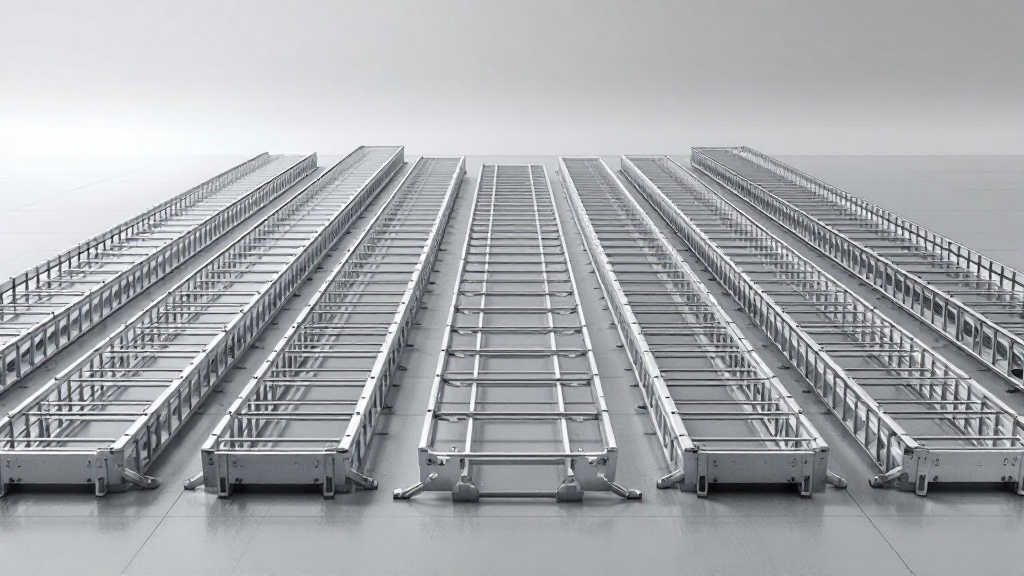

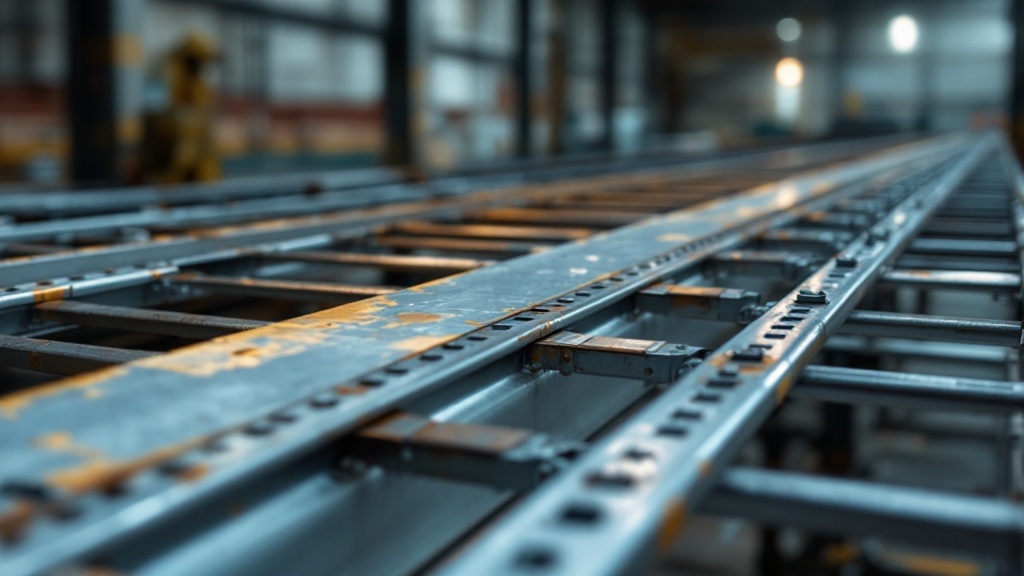

Прямые секции усиленных лестничных лотков НЛЛ изготавливаются из стального листа повышенной толщины. Благодаря этому боковые стенки (стрингеры) и поперечные перекладины (ступени) выдерживают значительно большую распределённую нагрузку по сравнению с лотками стандартного исполнения. Стрингеры, как правило, имеют П-образный или С-образный профиль, что дополнительно повышает жёсткость конструкции на изгиб.
Для защиты от коррозии изделия подвергаются горячему цинкованию или покрываются слоем электролитического цинка. Горячеоцинкованное покрытие считается более долговечным и подходит для объектов с агрессивной средой — химических производств, пищевых предприятий, открытых площадок. Электролитическое цинкование применяется там, где условия эксплуатации менее жёсткие, например во внутренних помещениях с умеренной влажностью.
Шаг между поперечными перекладинами в серии НЛЛ стандартизирован и обычно составляет 200 или 300 мм. Это позволяет равномерно распределить кабельный пучок по длине секции и упрощает крепление пучков стяжками или хомутами непосредственно к перекладинам без дополнительных скоб.
Типоразмеры и несущая способность
Усиленные прямые секции НЛЛ выпускаются в нескольких типоразмерах по ширине: наиболее востребованы варианты 200, 300, 400, 500 и 600 мм. Высота стрингеров у усиленного исполнения, как правило, больше, чем у стандартного, — именно это и обеспечивает прирост несущей способности. Стандартная длина одной секции — 3 000 мм, хотя для ряда объектов производители предлагают укороченные секции длиной 1 500 мм.
Несущая способность усиленных секций при пролёте 1 500 мм может достигать 120–150 кг/м и более в зависимости от ширины лотка и толщины металла. Это принципиально важно при формировании многокабельных трасс большого сечения — например, силовых кабелей питания трансформаторов или распределительных щитов на производственных предприятиях.

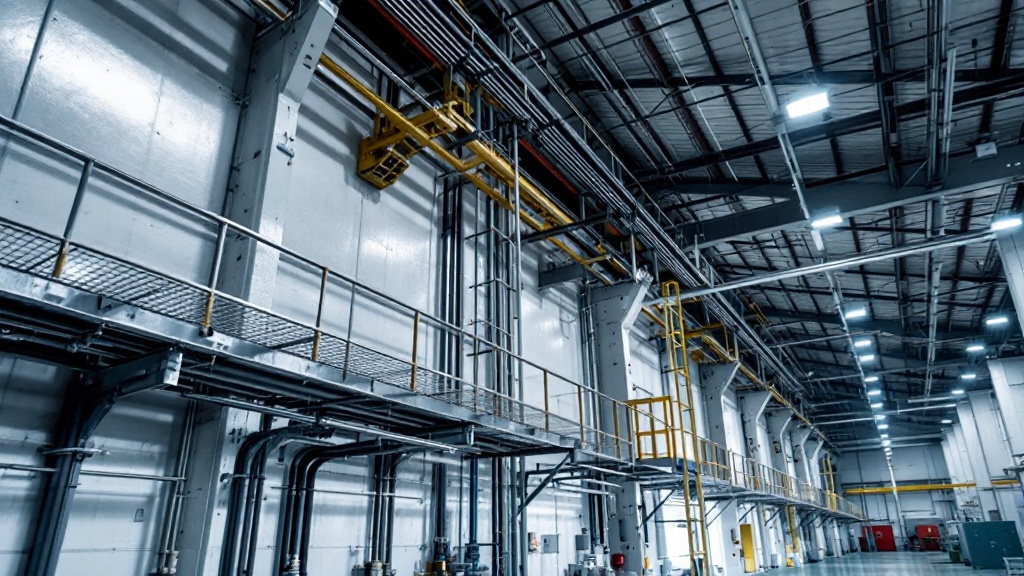

Где применяются усиленные секции НЛЛ
Сфера применения прямых усиленных секций лестничных лотков достаточно широка. Их используют в следующих случаях:
- Прокладка тяжёлых силовых кабелей большого сечения на нефтеперерабатывающих и химических предприятиях, где суммарная масса кабельного пучка на метр трассы значительна.
- Монтаж кабельных трасс в машинных залах и серверных помещениях с большим количеством параллельных кабелей и увеличенным пролётом между опорами.
- Установка на открытых площадках и эстакадах, подверженных ветровым нагрузкам и температурным перепадам, где конструкция должна сохранять геометрию без деформации.
- Использование в тоннелях и подземных коммуникациях, где повышенная влажность требует надёжного антикоррозионного покрытия.
Благодаря открытой конструкции лестничного типа обеспечивается хорошая вентиляция кабелей, что снижает риск их перегрева при интенсивной нагрузке. Именно этим лестничные лотки принципиально отличаются от кабельных каналов или перфорированных лотков закрытого исполнения.
Монтаж и совместимость с аксессуарами
Прямые секции НЛЛ соединяются между собой при помощи болтовых соединителей, которые обеспечивают жёсткое стыкование без смещения. Для формирования поворотов, ответвлений и изменения уровня трассы к секциям подбираются соответствующие угловые и тройниковые элементы той же серии — это упрощает проектирование и исключает необходимость изготовления нестандартных переходов.
Крепление лотков к строительным конструкциям выполняется через штатные отверстия в стрингерах с помощью консолей, подвесов или шпилечных систем. Усиленное исполнение особенно актуально при увеличенном расстоянии между точками опоры: если стандартная секция начинает прогибаться при пролёте свыше 1 500 мм, усиленная сохраняет форму при пролёте до 2 000–3 000 мм в зависимости от нагрузки.
При монтаже следует учитывать требования нормативной документации по разделению трасс силовых и слаботочных кабелей. Лестничные лотки хорошо вписываются в такую схему: параллельные секции разных номиналов прокладываются рядом или на разных уровнях с соблюдением регламентированных расстояний.
Усиленные прямые секции серии НЛЛ — это закономерный выбор для объектов, где кабельная трасса несёт высокую нагрузку или эксплуатируется в сложных условиях. Открытая лестничная форма, надёжное антикоррозионное покрытие и совместимость с широким набором аксессуаров делают эти изделия практичным решением для долгосрочной эксплуатации без значительных затрат на обслуживание.
