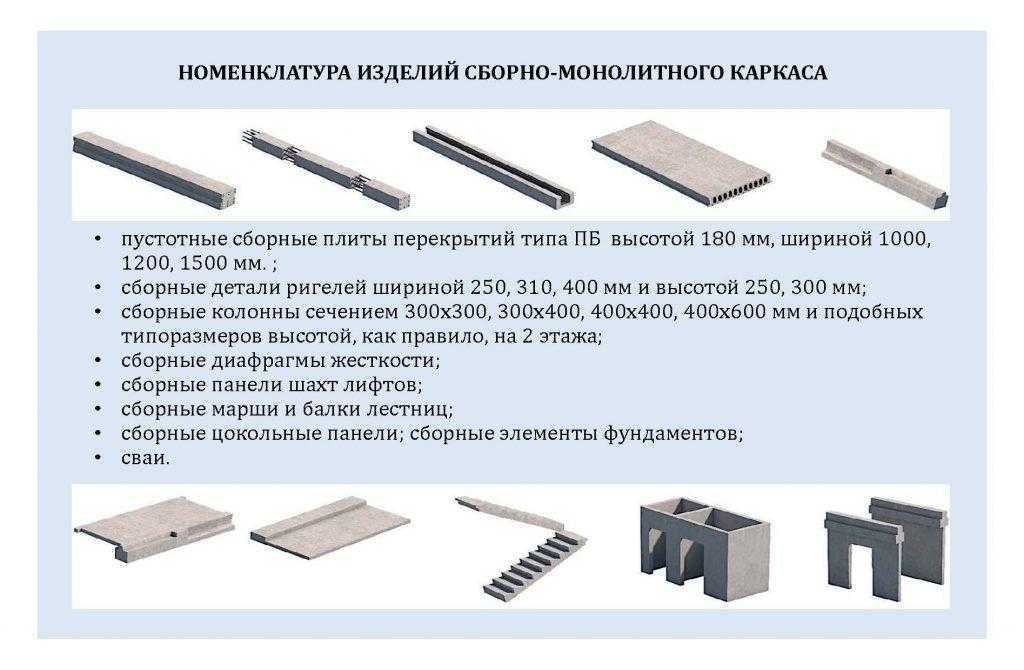

Сборные железобетонные элементы (бетонные, жби изделия и конструкции): что это такое, основные виды

Что такое железобетон?

Понятие и историческая справка

Железобетон – композиционный материал, получаемый путем соединения стального каркаса и бетона. Такая комбинация позволяет использовать достоинства обоих материалов и компенсировать недостатки.

Бетон – искусственный камень отличается высокой стойкостью к сжатию, но низкой к растяжению, что объясняет относительную его хрупкость. Металл обладает прекрасной стойкостью к растяжению, но не отличается стойкостью к сжатию. Стальной каркас, залитый бетоном, обладает устойчивостью и к растяжению, и к сжатию.

Об истории изобретения железобетона в познавательном видеосюжете:

Виды по технологии изготовления

Различают несколько видов изделия, что связано не столько со свойствами, сколько с технологией изготовления.

Сборно-монолитный железобетон означает, что сборные конструкции, изготавливаемые на заводе, играют роль несъемной опалубки. На практике так называют строительство, где часть конструкций производится монолитным способом, а часть – перекрытия, например, сборным.

Преимущества и недостатки

Прочность и стойкость к нагрузкам – главное достоинство материала. Монолитная или сборная конструкция намного превосходит каркасную и по прочности, и по надежности. Есть и другие достоинства.

Долговечность – соединение стали, и строительного камня создает крайне устойчивую конструкцию

Железобетонные строения относятся к самым долговечным.
Пожаростойкость – оба материала не горят и не поддерживают горения.
Химическая инертность – весьма немаловажное качество не только для промышленных объектов, но и для жилых. Не менее значима и биологическая стойкость: ни бетон, ни сталь, никогда не станут жертвами грызунов и большинства грибков.
Технологичность – железобетонной конструкции можно придать любую, физически возможную форму.
Низкая стоимость – и монолитные, и сборные конструкции имеют минимальную себестоимость.
Наличествуют и недостатки.
Невысокая прочность – показатель неудовлетворителен именно по сравнению с массой

Такая же конструкция, например, отлитая из металла, прочность имела бы намного выше.
Скорость изготовления – сборные элементы достигают твердости на заводе, монолитные – прямо на строительной площадке. И в том, и в другом случае процесс занимает немало времени.

Введение арматуры заметно повышает теплопроводность. При прочих равных условиях железобетон обладает более низкими теплоизоляционными свойствами.

Сказать, что железобетон – основа современного строительства, значит, ничуть не преувеличить положение вещей. Высотные здания и коттеджи, фундамент гаража и гидротехнические сооружения, бассейн и промышленный цех – везде в основе лежит железобетон.

Следующее видео содержит примеры расчета монолитного железобетона и построение в КП модели будущего изделия из него:

Документы для приемки

Возведение железобетонных монолитов входит в перечень строительных работ и принимается в соответствии с определенными требованиями. С учетом того, что конструкция должна будет выдерживать серьезные нагрузки и несоответствие каких-то параметров установленным может повлечь обрушение зданий, все должно осуществляться в строгом соответствии с правилами и значениями ГОСТ и СНИП.

До заливки зданий из монолитного железобетона обязательно реализуют лабораторный анализ приготовленного бетонного раствора с указанием в акте показателей водонепроницаемости, морозостойкости, средней прочности, выведенной из серии образцов для контроля. Проверяют и стальную арматуру. После выдается акт освидетельствования и приемки, которые выполняются при сдаче готовых промежуточных этапов (не всего здания, этажа или стены).

В акте по приемке монолитного железобетона указывают:

• Номера рабочих чертежей и осуществленных работ из журналов строительства и авторского надзора
• Результаты лабораторных исследований
• Акты приемки предварительных работ (в случае, если они проводились)
• Геометрические размеры конструкции, данные об отклонениях от плановых
• Соответствие конструкции СНИП и рабочему проекту
• Непосредственно освидетельствование с указанием возможных дефектов, оценкой состояния поверхности и т.д.

Отличие огнестойкости от жаростойкости

Огнестойкость бетона – это качество, позволяющее стройматериалу противостоять повышенным температурам недолговременно, например, во время пожара. Жаростойкость – это сохранение свойств бетонного раствора при долговременном действии на него большой температуры, например, при использовании конструкций для теплообработки разнообразных изделий. Всем бетонам присуща огнестойкость, чего нельзя сказать о жаростойкости, этим качеством обладает далеко не каждый застывший раствор.

Несмотря на то, что бетон – пожаробезопасный и огнестойкий строительный материал, он все равно поддается большим температурным градусам. Огни, воздействующие на него в течение короткого времени, не способны привести к повреждению прочностных характеристик материала, но если огонь имеет продолжительное влияние на бетонные изделия, тогда происходит их повреждение. Если температура двести пятьдесят градусов, тогда бетон теряет свою прочность всего на двадцать пять процентов, а если в пределах пятисот градусов – стройматериал подвергается полному разрушению.

Бетонный состав, горючесть которого низкая, имеет повышенную прочность и стойкость к огненным влияниям, но может разрушиться и потерять свои прочностные характеристики как при пожаре, так и неправильном обращении с подогретым составом. Таким образом, резкое увлажнение или охлаждение уже подогретой смеси, влечет за собой образование трещин, разрушений, которые не поддаются устранению, а также ослабеванию арматурной конструкции, служащих для укрепления построек.

Жаростойкость бетонного состава получается путем введения в раствор специальных добавок на основе алюминия и кремния. Эти составляющие позволяют избегать плавления, горения в момент пожара и других разрушений бетонных конструкций при повышенных температурных режимах. Что касается огнестойкости, то она достигается путем добавления заполнителей в процессе приготовления раствора.

Изгибаемые железобетонные элементы в строительстве:

1. жб балки и
2. железобетонные плиты,

Плиты отличаются от балок большей шириной и меньшей высотой поперечного сечения.

Изгибаемые железобетонные элементы очень часто делают таврового (Т-образного) и П-образного (ребристого) сечения. Смысл таких конструктивных форм в том, чтобы удалить возможно большую часть бетона растянутой зоны (не учитываемого при расчете прочности), оставив лишь часть, необходимую для размещения продольной и поперечной рабочей арматуры и связи ее со сжатой зоной. При этом уменьшается расход бетона и стоимость элементов и достигается очень большое снижение веса (в 5 раз и более).

Схема работы бетонных блоков при изгибе

Высокая прочность стальной арматуры делает целесообразным использование железобетона также и в сжатых элементах — колоннах, так как наличие в них арматуры дает возможность несколько уменьшить их поперечные размеры (по сравнению с бетонными) и повысить их надежность при случайных эксцентриситетах продольных сил и поперечных нагрузках. Продольные стержни арматуры колонн соединяют (также при помощи сварки) поперечными стержнямй во избежание потери устойчивости, вследствие работы на сжатие.

Раньше в железобетоне применялись в основном бетоны марок 100—200, в настоящее время обычными (для сборного железобетона) становятся марки 400—500. Для некоторых видов железобетонных конструкций, например колонн, работающих в основном на сжатие, целесообразно повышение марки бетона до 900. При этом повышение марок бетона в настоящее время лимитируется в основном недостаточно высокими качествами заполнителей.

Варьируя марку бетона и количество арматуры в железобетонном элементе (при сохранении его формы и размеров), можно довольно широко видоизменять его прочность. Это дает возможность в одной и той же форме изготовлять элементы различной несущей способности.

Важными свойствами железобетона являются его огнестойкость и коррозионная стойкость, обусловленные тем, что стальные стержни арматуры укрыты в железобетоне защитным слоем бетона.

Жаростойкий железобетон отличается от обычного особыми свойствами материалов: бетон применяется жаростойкий, арматура только из горячекатаной стали, поскольку холоднотянутая проволока при нагревании теряет наклеп и как следствие свою прочность.

Где используется сборный бетон и железобетон

• Для элементов конструкций, находящихся под землей. К ним относятся, в первую очередь, фундаменты. Изделия имеют вид блоков, плит (для стен подвальных помещений), свай и ряд других.
• При возведении надземных несущих частей (стены, опоры и тому подобное).
• В каркасном строительстве.
• В качестве плит перекрытий, для обустройства балок, арок, колонн, смотровых площадок, балконов.
• Сооружение ограждений различных типов.
• Для строительства специальных объектов (например, бункеров, хранилищ, пирсов).
• К такой продукции относятся и кольца, из которых строят колодцы, септики и многое другое.

Как становится понятно, цена сборного железобетона определяется многими факторами, в том числе, и регионом продажи. Но определяющим является стоимость цемента и металла.

Защита бетонных и металлических конструкций

Защита бетона

Защита бетона от воздействия агрессивных сред: серной кислоты, нефтепродуктов и масла, атмосферных осадков, плесени и грибов предусматривает применение специальных средств защиты. Несмотря на то, что современные бетоны достаточно долговечны в некоторых средах бетон все же может разрушаться. Серная кислота, также, как и другие неорганические и органические кислоты, растворяет продукты гидратации цементного камня. Со временем эти продукты реакции вымываются в результате атмосферных воздействий. Параллельно с процессом вымывания продуктов реакции происходят процессы расширения цементного камня изнутри.

Например, при перекристаллизации гидросульфоалюмината кальция происходит значительное увеличение объема исходных фаз. Соли, растворенные в грунтовых водах, могут кристаллизоваться в поровом пространстве цементного камня, тем самым значительно увеличивая давление на стенки капилляров.

Процесс разрушения усугубляется от воздействия знакопеременных температур при замораживании и оттаивании конструкции. При воздействии масел и нефтепродуктов в бетоне останавливаются процессы самозалечивания трещин и дефектов. Сами по себе нефтепродукты не взаимодействуют с минералами цементного камня. Пропитанный маслом или нефтепродуктами бетон требует дополнительных средств очистки перед нанесением последующих покрытий. При этом, как правило механическая очистка поверхности оказывается не так эффективна так масла и нефтепродукты могут проникать на значительную глубину. Полимерные материалы, как и вяжущие на минеральной основе имеют низкую адгезию к поверхности бетонных конструкций насыщенной нефтепродуктами.

Для защиты бетона могут использоваться различные вторичные покрытия или пропитки на минеральной или органической основе. Так, для защиты бетона от слабо кислых сред в диапазоне рН=5-6 могут использоваться тиксотропные и подливочные составы РЕНОВИР Рем60Т и РЕНОВИР Рем60П. Для более кислых сред с рН<1 (10-20 % серной кислоты) необходимо использовать специальный полимерсиликатный состав РЕНОВИР АР. Этот состав не содержит портландский и глиноземистые цементы. А в отличие от подобных композиция на жидком стекле РЕНОВИР АР в несколько раз прочнее (более 60 МПа) и стоек к атмосферным воздействиям. Адгезия покрытия к рядовым бетонам (B30-B40) на столько высока, что разрушение происходит по бетонной конструкции. 3-х компонентный эпоксид-цементный состав РЕНОВИР Протект2К рекомендуется применять в случае высокой степени воздействия кислот, атмосферных факторов, а также воздействия грибов и плесени. Отличительной особенностью этого состава от других полимерных композиция является возможность нанесения состава на влажные или даже мокрые основания. Полученное покрытие обладает повышенной паропроницаемостью, что позволяет компенсировать давления водяного пара с обратной стороны конструкции. Для повышения морозостойкости и износостойкости конструкций можно рекомендовать использование полиуретановой низковязкой 1-компонентной композиции РЕНОВИР ПУ-1К. При нанесении этой композиции на бетонную поверхность происходит кальматация пор бетона эластичным полимером.

Процесс заливки бетонных конструкций

Монолитный и сборный железобетон выполняются в точном соответствии с технологией

Обязательно нужно уделить внимание каждому из этапов создания конструкции, чтобы добиться нужных параметров и свойств

Возведение опалубки

Создание монолитной железобетонной конструкции начинается с монтажа опалубки, которая не позволит растечься жидкому раствору и будет опорой бетону на всех этапах застывания.

Какие бывают виды опалубки:

• Щитовая разборная – включает несколько отдельных блоков для жесткости, может изготавливаться самостоятельно на объекте.
• Блочная – используется для единой заливки не одной, а сразу нескольких стен без перекрытий с несущей конструкцией.
• Пневматическая – с прочной оболочкой, пропускает воздух, ее делают для сложных полостей маленьких объемов.
• Объемно-переставная – для монтажа монолитных перекрытий, стен в многоэтажках, сооружается с привлечением крана.
• Скользящая – используется для создания многоэтажек, устанавливается по периметру, в процессе застывания монолита на разных уровнях постепенно поднимается вверх домкратами.
• Несъемная – для выполнения декоративной отделки.
• Туннельная – для заливки раствором двух стен с перекрытием.

Создание опалубки при возведении конструкции – один из самых простых этапов строительства

Важно правильно укрепить щиты, проверять ровность строительным уровнем, выбирать достаточно жесткие и надежные материалы, чтобы конструкция не деформировалась под воздействием веса раствора

Приготовление раствора

После монтажа опалубки готовят раствор, который для заливки монолитного железобетона должен включать такие компоненты: часть цемента марки минимум М350, 2 части просеянного мелкого песка, 3 части наполнителя (щебень, гравий), вода в достаточном количестве для получения раствора нужной консистенции. Сначала смешивают все сухие субстанции, только после тщательного перемешивания по чуть-чуть добавляют воду.

Для улучшения характеристик раствора в него добавляют моющие средства (чайная ложка средства против жира на ведро жидкого бетона увеличит прочность, уменьшит усадку), клей ПВА (200 миллилитров на ведро для улучшения текучести и повышения адгезии материалов), жидкое стекло (для повышения термостойкости и ускорения схватывания на начальных этапах заливки).

Цементный раствор можно готовить в бетономешалке самостоятельно или заказывать нужный объем и организовывать его непрерывную подачу к объекту.

Армировка и заливка

Армировочный каркас монолитного железобетона создается из стальных ребристых прутьев разного диаметра. В формировании крупных элементов применяют стержни сечением 15-25 миллиметров, для обычных стен берут сечением до 10 миллиметров. Каркас связывают вязальной проволокой, опускают в опалубку. Арматура должна стоять на специальных фиксаторах на высоте минимум 30-50 миллиметров от поверхности бетона.

После того, как армирование завершено, заливают бетон: постепенно заполняют опалубку, подавая из желоба жидкий бетон. Небольшие объекты заливают за один раз, крупные делят на захватки (по горизонтали) и ярусы (по вертикали). Первым делом заполняют захватки одного яруса, потом последовательно заливают железобетонную конструкцию дальше.

После завершения заливки раствор уплотняется вибрационным инструментом. Сушат бетон, накрыв пленкой, чтобы вода не испарялась быстро и бетон был прочным. Первые дни желательно его периодически брызгать водой для исключения трещин.

Свойства и состав

В состав железобетона входят цемент, вода, песок и железо. В изделии используется больше бетона, чем металла. При этом удельный вес железа и конструкция стального каркаса может быть разной. Все зависит от изделия, которое планируется создать – плита, колона, свая, фундамент и т.д.

Основные свойства железобетона:

• прочность;
• надежность;
• долговечность.

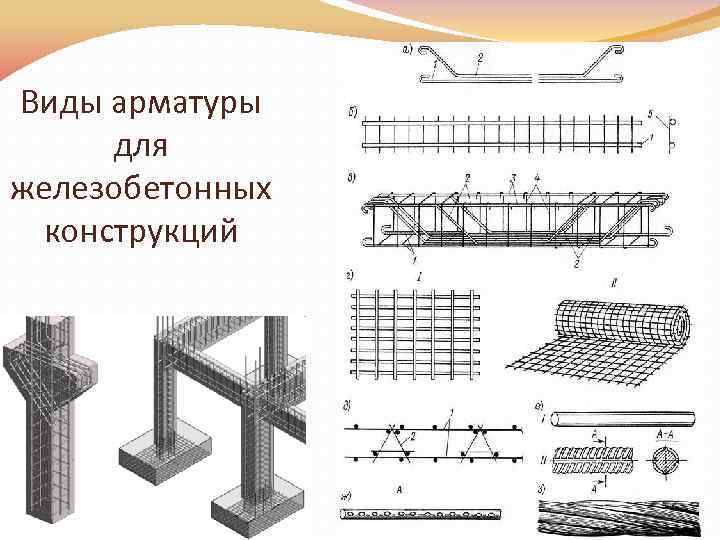

Виды арматуры

Она бывает:

1) в зависимости от назначения:

• рабочей;
• выдерживающей максимальные нагрузки на растяжение;
• распределяющей нагрузки по всей плоскости изделия.

2) в зависимости от технологии производства:

• стержневой. В эту категорию входят прутки, стержни любого диаметра, изготовленные по технологии горячей прокатки;
• армирующая проволока. Производится, как из низкоуглеродистой, так и из высокоуглеродистой стали.

Поверхность армирующих элементов может быть гладкой или рифлёной.

Виды бетона

Для производства железобетонных конструкций могут использоваться как легкие, так и тяжелые бетоны. При этом зачастую используются последние.

При производстве избыточных железобетонов применяются бетоны, которые имеют прочность на сжатие не ниже класса В15. В состав изделия включается стержневая арматура классов А240, А300, А400, А500, В500, диаметр которой должен быть не меньше 40 мм. Созданная для заливки конструкция имеет вид пространственных каркасов и плоских сеток. Нередко может быть использовано жесткое армирование с применением профилированных стальных заготовок – швеллеры, уголки, двутавры.

Для изготовления перенапряженных железобетонов применяются марки бетонов В20 — В60 (относятся к тяжелым), арматурная сталь — А540, А600, А800, А1000, Вр1200, Вр1300, Вр1400, Вр1500, К1400 и К1500.

Сталефибробетоны изготавливаются из специальных бетонных смесей с применением для армирования металлических пластин небольшого размера.

железобетон — это… Что такое железобетон?

железобетон — железобетон …   Орфографический словарь-справочник

Железобетон — искусственный строительный материал, состоящий из стального арматурного каркаса залитого бетоном и конструктивно объединяющий рабочие свойства стали и бетона. При этом арматура работает на растяжение, а бетон – на сжатие. [Словарь архитектурно… …   Энциклопедия терминов, определений и пояснений строительных материалов

ЖЕЛЕЗОБЕТОН — сочетание бетона и стальной арматуры, монолитно соединенных и совместно работающих в конструкции. Термин железобетон часто употребляют и как собирательное название железобетонных изделий и конструкций. бетон в железе воспринимает в основном… …   Большой Энциклопедический словарь

ЖЕЛЕЗОБЕТОН — ЖЕЛЕЗОБЕТОН, сочетание бетона и стальной арматуры, монолитно соединенных и работающих в конструкции как единое целое. Железобетон широко применяется в жилищном, промышленном и гидротехническом строительстве, мостостроении и др. Создан во 2 й… …   Современная энциклопедия

Железобетон — ЖЕЛЕЗОБЕТОН, сочетание бетона и стальной арматуры, монолитно соединенных и работающих в конструкции как единое целое. Железобетон широко применяется в жилищном, промышленном и гидротехническом строительстве, мостостроении и др. Создан во 2 й… …   Иллюстрированный энциклопедический словарь

ЖЕЛЕЗОБЕТОН — ЖЕЛЕЗОБЕТОН, железобетона, мн. нет, муж. (тех.). Очень стойкий строительный материал, представляющий собой сочетание железа и бетона. Из железобетона строят здания, мосты, морские суда. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

ЖЕЛЕЗОБЕТОН — ЖЕЛЕЗОБЕТОН, а, муж. 1. Монолитное соединение бетона и стальной арматуры, применяемое в строительстве. 2. собир. Конструкции, изделия из такого материала. Сборный ж. | прил. железобетонный, ая, ое (к 1 знач.). Толковый словарь Ожегова. С.И.… …   Толковый словарь Ожегова

ЖЕЛЕЗОБЕТОН — искусственный строительный материал, представляющий собой соединение высокосортного бетона и стальной (железной) арматуры в единую конструкцию, в к рой каждая составная часть воспринимает усилия, приходящиеся на ее долю соответственно свойствам… …   Технический железнодорожный словарь

железобетон — сущ., кол во синонимов: 4 • металложелезобетон (1) • пепложелезобетон (2) • …   Словарь синонимов

железобетон — Сочетание бетона и стальной арматуры, монолитно соединённых взаимным сцеплением для совместной работы в конструкции Тематики строительные изделия прочие EN… …   Справочник технического переводчика

ЖЕЛЕЗОБЕТОН — монолитное соединение (см.) и стальной арматуры, работающих в сооружении как единое целое. При обеспечении сохранности стали от коррозии в Ж. достигается выгодное использование обоих материалов, так как бетон воспринимает главным образом… …   Большая политехническая энциклопедия

Взаимодействие бетона и арматуры в железобетоне

Со­вме­ст­ная ра­бо­та бе­то­на и ар­ма­тур­ной ста­ли в же­ле­зо­бе­то­не обес­пе­чи­ва­ет­ся: на­дёж­ным сце­п­ле­ни­ем ар­ма­ту­ры с бе­то­ном по­сле его за­твер­дева­ния, в ре­зуль­та­те че­го оба ма­те­риа­ла де­фор­ми­ру­ют­ся со­вме­ст­но; близ­ки­ми по зна­че­нию ко­эф­фи­ци­ен­та­ми ли­ней­ных тем­пе­ра­тур­ных де­фор­ма­ций (для бе­то­на 0,7·10–5 – 1,5·10–5 °C–1, для ста­ли 1,2·10–5 °C–1), что ис­клю­ча­ет до­пол­нит. на­пря­же­ния в зо­не кон­так­та бе­то­на и ар­ма­ту­ры при из­ме­не­нии темп-ры от –40 до 50 °C; на­ли­чи­ем за­щит­но­го слоя бе­то­на для ар­ма­тур­ной ста­ли, ко­то­рый так­же пре­до­хра­ня­ет ар­ма­ту­ру от кор­ро­зии, воз­дей­ст­вия вы­со­ких темп-р и др.

Ос­но­ва со­вме­ст­ной ра­бо­ты бе­то­на и ар­ма­ту­ры – на­ли­чие сце­п­ле­ния ме­ж­ду ни­ми. Ве­ли­чи­на сце­п­ле­ния на по­верх­но­сти ар­ма­ту­ры за­ви­сит от сле­дую­щих фак­то­ров: ме­ха­нич. за­це­п­ле­ния пе­рио­дич. про­фи­ля ар­ма­ту­ры (см. Ар­ма­ту­ра же­ле­зо­бе­тон­ных кон­ст­рук­ций) за бе­тон (70–80% от об­щих сдви­го­вых уси­лий); ад­ге­зии ар­ма­ту­ры к бе­то­ну. Для уси­ле­ния сце­п­ле­ния глад­кой ар­ма­ту­ры с бе­то­ном на кон­цах стерж­ней в отд. слу­ча­ях уст­раи­ва­ют за­ги­бы и крю­ки. На­пря­гае­мую ар­ма­ту­ру кре­пят при по­мо­щи спец. ан­кер­ных уст­ройств.

Осо­бен­но­стью ра­бо­ты Ж. в кон­ст­рук­ци­ях яв­ля­ет­ся воз­мож­ность об­ра­зо­ва­ния тре­щин в рас­тя­ну­той зо­не при дей­ст­вии внеш­них на­гру­зок. Ши­ри­на их рас­кры­тия в ста­дии экс­плуа­та­ции со­став­ля­ет 0,1–0,4 мм, это не на­ру­ша­ет нор­маль­ную ра­бо­ту жел.-бе­тон. кон­ст­рук­ций и не вы­зы­ва­ет кор­ро­зии ар­ма­ту­ры. Для по­вы­ше­ния жё­ст­ко­сти и тре­щи­но­стой­ко­сти Ж. или ис­клю­че­ния тре­щин во­об­ще (по ус­ло­ви­ям экс­плуа­та­ции) Ж. под­вер­га­ют об­жа­тию пу­тём пред­ва­ри­тель­но­го (до при­ложе­ния внеш­ней на­груз­ки) на­тя­же­ния ар­ма­ту­ры. Та­кой Ж. на­зы­ва­ет­ся пред­ва­ри­тель­но на­пря­жён­ным (см. Пред­ва­ри­тель­но на­пря­жён­ные кон­ст­рук­ции).

На­ли­чие ар­ма­ту­ры в Ж. су­ще­ст­вен­но влия­ет на по­след­ст­вия усад­ки и пол­зу­чести бе­то­на. Си­лы сце­п­ле­ния ар­ма­ту­ры с бе­то­ном вы­зы­ва­ют стес­не­ние ар­ма­ту­рой де­фор­ма­ций усад­ки бе­то­на, что при­во­дит к воз­ник­но­ве­нию в Ж. на­чаль­ных на­пря­же­ний: рас­тя­же­ния в бе­то­не и сжа­тия в ар­ма­ту­ре. С уве­ли­че­ни­ем про­цен­та ар­ми­ро­ва­ния сжи­маю­щие на­пря­же­ния в ар­ма­ту­ре умень­ша­ют­ся, а рас­тя­ги­ваю­щие в бе­то­не уве­ли­чи­ва­ют­ся, по­яв­ля­ют­ся уса­доч­ные тре­щи­ны. Усад­ка спо­соб­ст­ву­ет ран­не­му об­ра­зо­ва­нию тре­щин в жел.-бе­тон. эле­мен­тах, ис­пы­ты­ваю­щих рас­тя­же­ние под воз­дей­ст­ви­ем внеш­них на­гру­зок.

Пол­зу­честь бе­то­на про­яв­ля­ет­ся при дей­ст­вии по­сто­ян­ной на­груз­ки в те­че­ние вре­ме­ни, что при­во­дит к пе­ре­рас­пре­де­ле­нию уси­лий: бе­тон час­тич­но раз­гру­жа­ет­ся, а ар­ма­ту­ра до­пол­ни­тель­но на­гру­жа­ет­ся. От­ри­ца­тель­ное влия­ние пол­зу­че­сти за­клю­ча­ет­ся в уве­ли­че­нии про­ги­бов в из­ги­бае­мых эле­мен­тах, по­те­ре пред­ва­рит. на­пря­же­ния в пред­на­пря­жён­ных кон­ст­рук­ци­ях, сни­же­нии не­су­щей спо­соб­но­сти сжа­тых (гиб­ких) эле­мен­тов.

Серии производства элементов каналов

Все типы сборных тоннелей состоят из нескольких бетонных элементов, они выпускаются в следующих сериях:

• Лотковые элементы 3.006.1-8.Это основная часть сооружения, именно внутри лотка прокладываются коммуникационные линии. Они используются для наружных и внутренних инженерных сетей, бетонные лотки становятся удобным решением для создания коммуникационного канала в здании. Внешне такие изделия представляют собой бетонную скобу П-образной формы, она изготавливается из бетона высокой прочности и снабжается металлическим армированием. В маркировке отражаются размеры изделия, расчетная вертикальная нагрузка и присутствие закладных.
• Плиты покрытия выпускаются в соответствии с серией 3.006.1-8, в маркировке указываются габариты продукции и ее конструктивные особенности. Различают плиты покрытия ПТ, угловые ПТУ, плиты с отверстием ПТО. Плиты УБК применяются для перекрывания канала, что позволяет полностью изолировать коммуникации от проникновения влаги и неблагоприятных внешних воздействий. Плиты соединяются между собой металлическими скобами, для соединения отдельных элементов применяется раствор цемента, обеспечивающий гидроизоляцию.
• Лотковые элементы 3.006.1-2.87 – бетонный канал для прокладки коммуникаций. Внешне такие изделия представляют собой прочный П-образный короб, различные типоразмеры лотковых элементов позволяют прокладывать коммуникационные пути различного диаметра и кабельные линии. В маркировке указывается тип продукции, ее порядковый номер, допустимая вертикальная нагрузка.
• Плиты покрытия 3.006.1-2.87 – одноразмерные с лотками плитные изделия, они превращают бетонный короб в герметичную конструкцию, полностью изолированную со всех сторон от внешних воздействий. Они применяются для дополнительной теплоизоляции коммуникационных линий.

Бетон Центр предлагает:

• Привлекательные цены на широкий ассортимент ЖБИ
• Доставку по Твери, Москве и соседним регионам
• Изготовление ЖБИ на заказ

Звоните Плиты применяются не только для покрытия лотков. В некоторых случаях их можно использовать в качестве днища: плита укладывается на грунт, на нее помещается трубопровод или иной вид коммуникаций, после чего его накрывают лотком. Такой вариант монтажа обеспечивает особо прочную защиту от любых воздействий. Укладка коммуникаций в железобетонный короб позволяет обеспечить им гарантированную защиту от влаги, промерзания и иных неблагоприятных факторов.

Плиты и лотковые элементы востребованы при сооружении подземных транспортных галерей, таким изделиям гарантирована длительная служба благодаря высокой прочности.

Нормативные и расчетные характеристики конструкций из железобетона

Бетонные конструкции рассчитывают по ГОСТ 27751 по предельным состояниям 1-й, 2-й группы.

Расчет бетонных ж/б конструкций по предельным состояниям 1-й, 2-й групп проводят по напряжениям, деформациям, усилиям и перемещениям (СП 63.13330.2018).

При расчете сборных конструкций учитывается прочность стыковых и узловых соединений. Соединяются выпуски арматуры, закладные детали заливаются бетоном.

Основные нормативные значения прочности бетона (данные берутся из таблицы СП 63.13330.2018):

• Сопротивление бетона осевому растяжению R_bt,n.
• Сопротивление бетона осевому сжатию R_b.

R_b и R_bt вычисляют по следующим формулам:

Принимается прочность по стандартным испытаниям на производстве.

Главный показатель качества арматуры, принятый при проектировании, – класс по прочности на растяжение.
