Когда речь заходит о защите оборудования от нестабильного напряжения, трехфазное реле напряжения — одно из наиболее распространённых решений в промышленных и коммерческих электроустановках. Эти устройства автоматически отключают нагрузку при выходе параметров сети за допустимые пределы, тем самым предотвращая повреждение электрооборудования. В трёхфазных сетях контроль ведётся сразу по нескольким параметрам, что делает подобную защиту значительно более полной по сравнению с однофазными аналогами.
Принцип работы и контролируемые параметры
Трёхфазное реле напряжения постоянно отслеживает состояние всех трёх фаз питающей сети. Как только хотя бы один из параметров выходит за установленные пороговые значения, встроенная логика формирует команду на отключение выходного контакта, который разрывает цепь питания нагрузки. После нормализации сети реле выдерживает заданную выдержку времени и снова подаёт напряжение на подключённое оборудование.
Среди параметров, которые контролируют подобные устройства, чаще всего встречаются следующие:
- Отклонение напряжения — слишком высокое или слишком низкое напряжение на любой из фаз относительно номинала.
- Несимметрия фаз — разница в амплитудах напряжений между фазами, опасная прежде всего для асинхронных электродвигателей.
- Обрыв фазы — полное исчезновение одного из трёх питающих проводников, что при отсутствии защиты приводит к быстрому перегреву моторов.
- Чередование фаз — изменение порядка следования фаз, критичное для оборудования, чувствительного к направлению вращения.
- Провалы и кратковременные перенапряжения — импульсные отклонения, возникающие при коммутации мощных потребителей или грозовых воздействиях.
Не все модели контролируют весь этот набор параметров одновременно: бюджетные устройства нередко ограничиваются только напряжением и обрывом фазы, тогда как профессиональные модели реализуют полный перечень функций.
Конструктивные особенности и типы исполнения

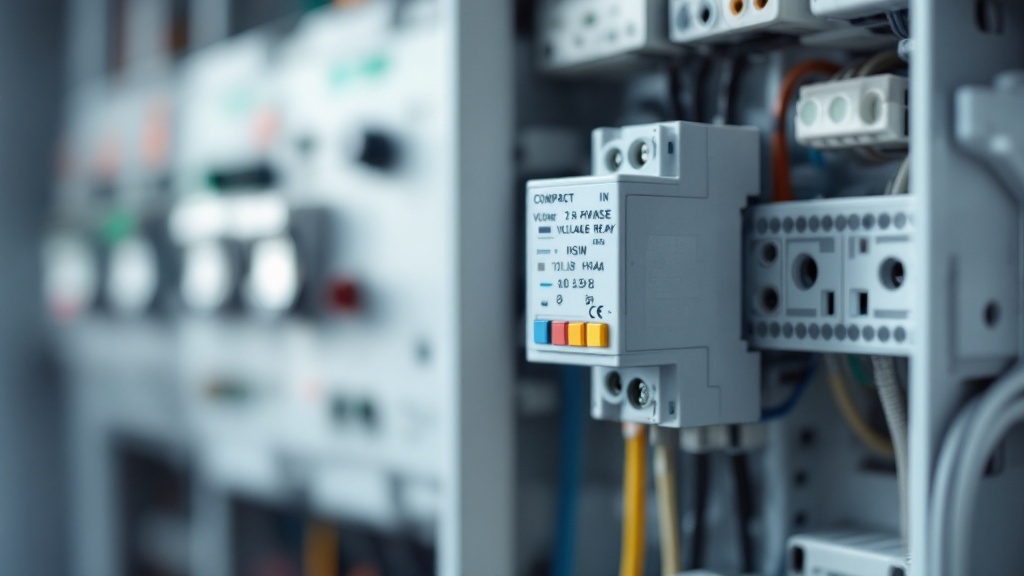

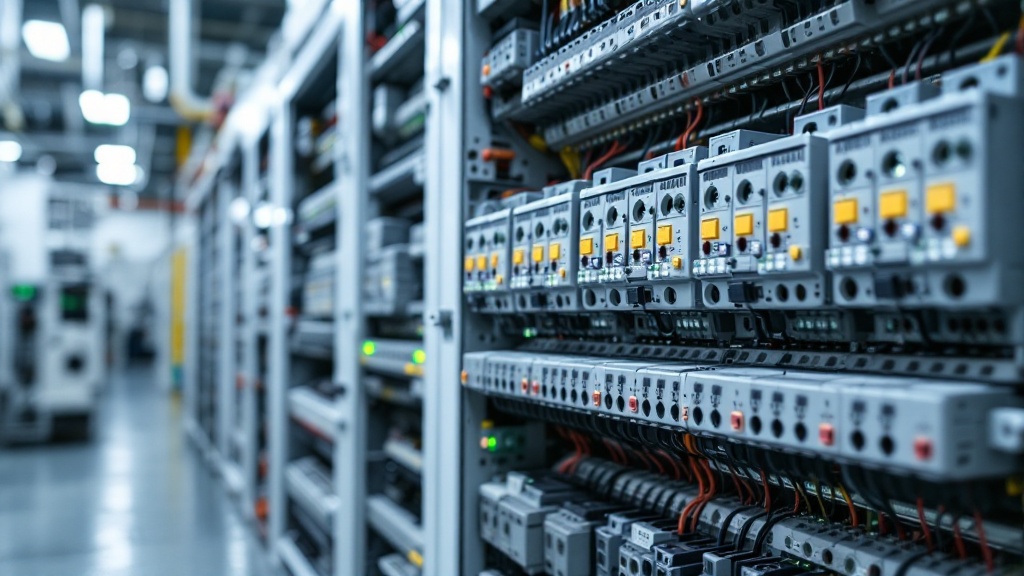

По конструктивному исполнению трёхфазные реле делятся на несколько групп. Наиболее распространены устройства в корпусе под монтаж на DIN-рейку — они удобны для установки в распределительных щитах. Существуют также модели в корпусах на панельный монтаж и встраиваемые варианты для интеграции в готовые шкафы управления.
Выходной элемент управления — как правило, электромеханическое реле с одним или несколькими переключающими контактами. В некоторых исполнениях используется тиристорный или транзисторный выход, что обеспечивает более высокое быстродействие и ресурс. Световая индикация состояния — стандартная функция практически для всех современных устройств: по цвету или характеру свечения светодиодов можно сразу определить, в каком режиме работает реле.
Диапазон рабочих температур у большинства изделий составляет от –20 до +55 °C, что соответствует требованиям эксплуатации в неотапливаемых щитовых помещениях. Степень защиты корпуса обычно соответствует IP20 для DIN-реек, хотя для отдельных серий возможна и более высокая защита от пыли и влаги.
Сферы применения трёхфазных реле напряжения

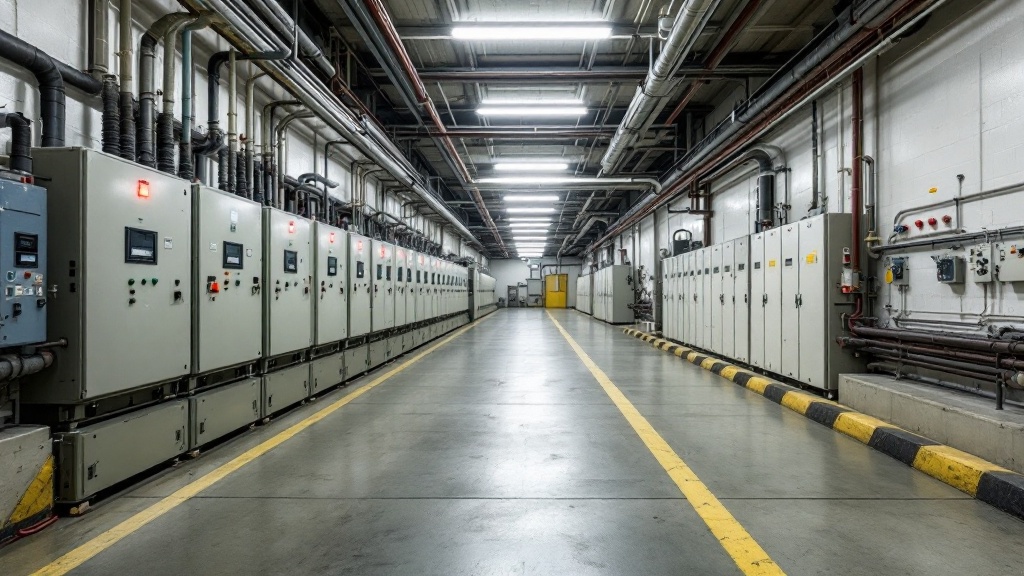

Область использования таких устройств охватывает самые разные отрасли. Промышленные предприятия применяют их для защиты насосных станций, компрессорных установок и станков с электроприводом. В агропромышленном секторе реле напряжения устанавливают перед электродвигателями вентиляции, поливных систем и зерносушилок — оборудования, работающего в условиях нестабильного сельского электроснабжения.
В коммерческой и административной недвижимости трёхфазное реле напряжения нередко используется для защиты лифтового оборудования, систем кондиционирования и серверных помещений, где перебои с питанием особенно критичны. В жилом секторе, особенно в загородных домах с трёхфазным вводом, подобные устройства защищают домашнюю технику и электроотопление.
Ключевые параметры при выборе устройства
Перед тем как остановиться на конкретной модели, стоит определить несколько базовых характеристик. Прежде всего — номинальное напряжение сети (как правило, 380 В для трёхфазных систем 50 Гц) и максимальный ток нагрузки, которую планируется подключить через выходной контакт реле. Если ток нагрузки велик, управляющий контакт реле используют для коммутации катушки контактора, а не для прямого подключения потребителя.
Регулируемые пороги отключения — важное удобство, позволяющее адаптировать защиту под конкретные условия эксплуатации. Устройства с фиксированными порогами проще и дешевле, но менее гибки. Также стоит обратить внимание на регулировку времени задержки при повторном включении: слишком короткая задержка может привести к циклическому срабатыванию реле при нестабильной сети, а слишком длинная — к неоправданным простоям оборудования.
Грамотно подобранное реле напряжения — это не просто средство аварийного отключения, а элемент системного подхода к надёжности электроустановки. Регулярная проверка уставок и периодическое тестирование срабатывания позволяют убедиться, что защита действительно работает, а не просто занимает место в щите.
