Как построить каркасный сарай с односкатной крышей

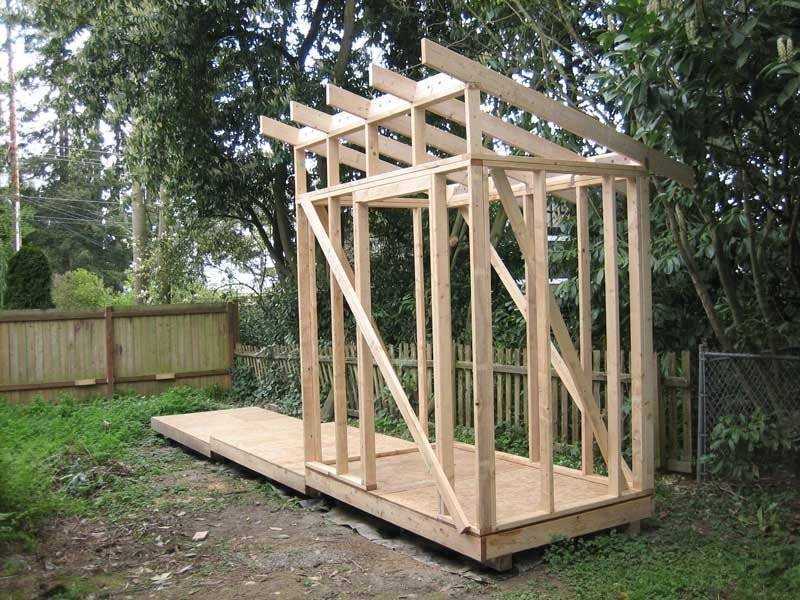

Тип каркаса

Практически все сараи являются каркасными конструкциями, то есть собираются из вертикальных и горизонтальных, а также наклонных (стропила) элементов, и далее обшиваются для защиты от ветра и холода. Используют два вида каркаса – деревянный и металлический. При этом с расчетом на легкую (без существенного утепления) крышу применяют:

• для стоек — брус 100х100 мм, 125х100 мм, 150х100 мм, профилированную трубу 50х50 мм, 60х60 мм, реже 40х60 мм;
• для поперечной обвязки – брус или трубу с сечением на 15…25% меньше, чем для стоек;
• для стропил (прогонов) крыши – брус или трубу, уголок с тем же сечением, что и для обвязки.

Дополнительно для усиления конструкции применяют раскосы, подкосы и крестовины.

Синим цветом показаны стойки, зеленым – нижняя обвязка с опорами для настила пола, желтым – верхняя обвязка с укосинами и стропилами

В каркасном сарае не обязательно нужна такая же жесткость и прочность конструкции, как в каркасном доме, но уменьшать приведенные значения сечений бруса или профильной трубы нежелательно (кроме тех случаев, когда будет принята максимально легкая обшивка и крыша – например, из поликарбоната).

Соединение элементов каркаса выполняется с помощью уголков и пластин (брус), сварки и винтовых соединений на уголках и пластинах (металл).

Варианты соединения деревянных элементов каркаса

Соединения металлического каркаса на уголках и болтах

Соединение сваркой

Полезные советы от строителей

• Перед сборкой каркаса подготовить брусья для стыковки между собой. Самый удобный и простой в полдерева. Для этого разметить карандашом и аккуратно выпилить ненужные части. Затем убрать лишнее стамеской;
• Чтобы не цеплять занозы, деревянные детали лучше обработать рубанком со всех сторон;
• Половые доски скреплять с основанием лучше наискось. Так, потом можно будет выровнять их рубанком и избежать порезов при эксплуатации;
• Для работы с крышей пользоваться подмостями/ лесами, а не лестницей;
• Проемы лучше усилить дополнительными досками;
• Антисептики использовать с колером, чтобы видеть прокрашенные места;
• Стропила перед монтажом выверять каждую по-отдельности и вырубать отверстия исходя из фактических данных.

Как можно заметить, сарай несложен в конструктивном плане, к тому же требует только начальные плотницкие навыки. Поэтому, имея чертеж вместе с инструкцией, построить сарай не составит большого труда, даже строя его в одиночку.

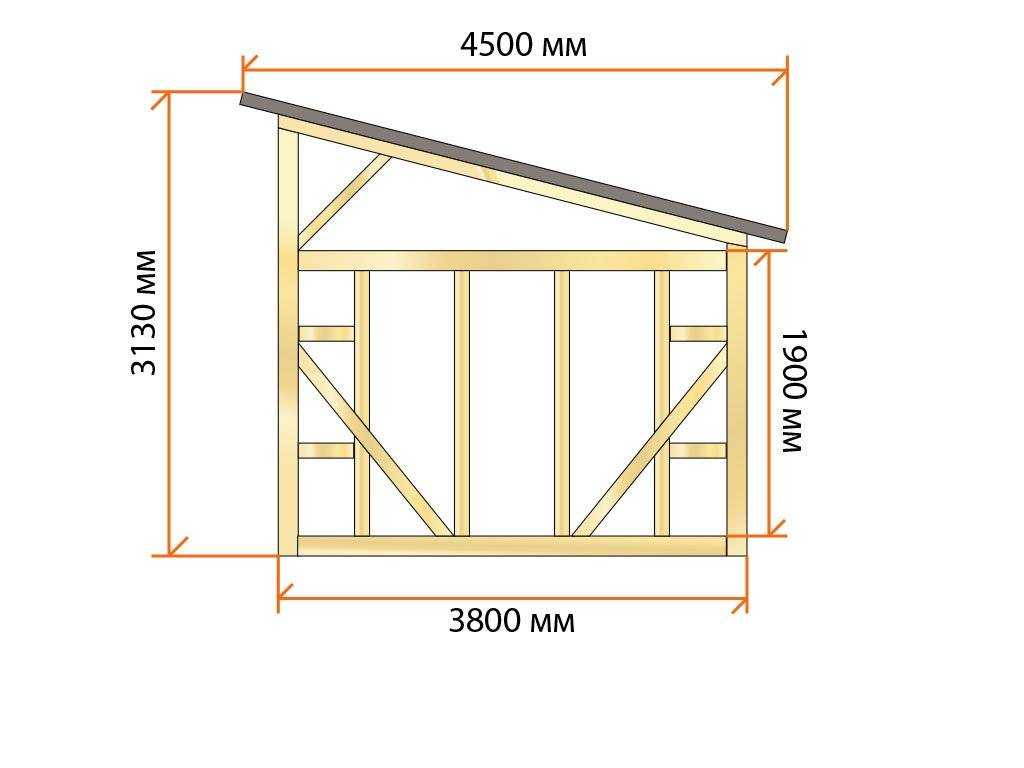

Чертеж сарая с односкатной крышей

Перед началом работ нужно подготовить проект хозблока 6х3 с чертежами. Можно воспользоваться типовой схемой или сделать ее самому.

Поскольку сарай относится к постройкам хозяйственного назначения и в нем не устанавливаются отопление и водоснабжение (а в ряде случаев – и электричество), для выполнения работ обычно подойдет готовый стандартный проект.

Иногда домовладелец желает внести изменения в конструкцию для расширения функционала здания либо для достижения гармонии с дизайнерским решением других зданий на участке. В таком случае сарай проектируется самостоятельно.

Типовой каркас хозблока с габаритами 3х6 м имеет высоту 2 м. При этом верхняя точка стропил расположена в 2,7 м от пола.

Каркас сарая из бревна

Каркас сарая из бревна пользуется наименьшей популярностью. Это объясняется тем, что материал очень тяжелый, и возводить из него конструкцию в одиночку не получится. В этом деле потребуются помощники. Еще один недостаток бревен – высокая цена. По этой причине специалисты рекомендуют остановить свой выбор на досках или на брусе. Однако из бревен получается более надежный каркас сарая. Для возведения такого сооружения рекомендуется нанять бригаду профессиональных мастеров.

Перед возведением любой хозяйственной постройки рекомендуется выполнить чертеж каркаса сарая. Рекомендуется заказать проект у профессионалов. Существуют типовые чертежи со стандартными размерами, из числа которых можно выбрать наиболее подходящий вариант. Проекты деревянного сарая имеют доступную стоимость.

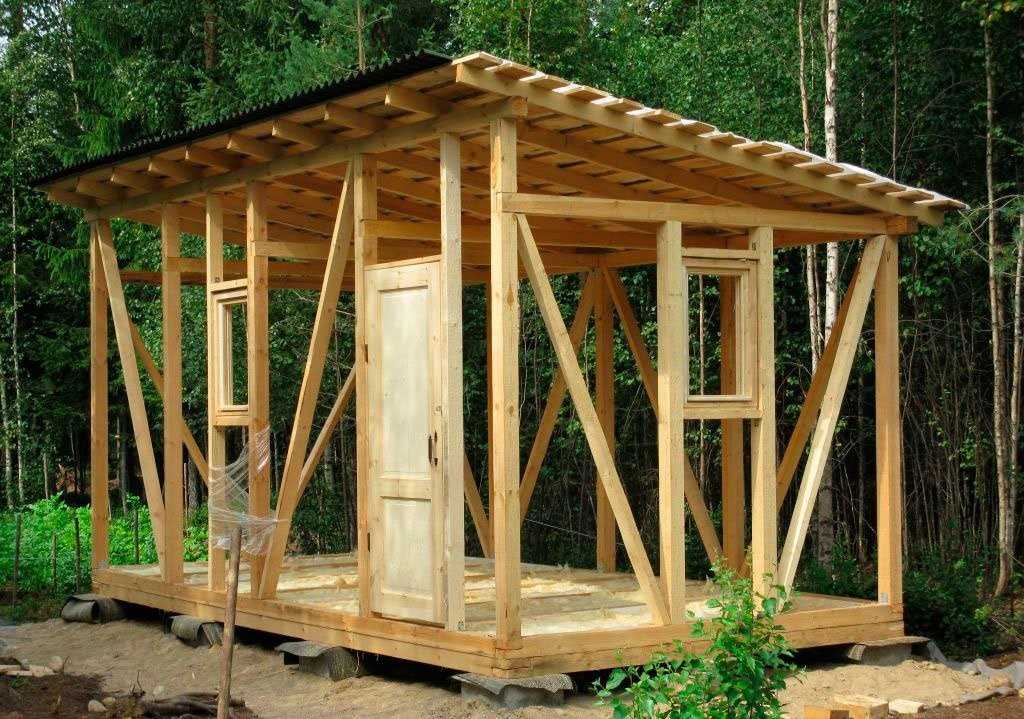

Силовой каркас сарая.

Однако схема каркаса для сарая своими руками не так сложна, как, например, чертеж дома, поэтому можно выполнить ее самостоятельно. Для этого рекомендуется воспользоваться в качестве примера чертежами из интернета. При этом, когда выполняется схема каркаса сарая, следует учитывать свои размеры конструкции.

Выбор места под строительство

Первое, что нужно сделать – найти и расчистить площадку для строительства. Есть два варианта размещения: вплотную к жилым постройкам или на краю участка. Расположение прежде всего зависит от задач, возлагаемых в будущем на сарай. Чтобы пользоваться им было удобно, предлагаем руководствоваться следующими правилами:

1. Чтобы своими руками построить сарай, выбирайте места с наименее пригодной для ведения сельского хозяйства почвой и рельефом. На каждом земельном участке есть пространство, затененное старым деревом, которое нельзя выкорчевать, занятое канавой или просто отдаленное.
2. Размещайте хозяйственную постройку так, чтобы она не затрудняла подъезд техники и транспорта.
3. Учитывайте расстояние, на которое придется переносить тяжелые предметы при работе, размещайте сарай поблизости от основного фронта работ

Блиц-советы

1. При проектировании односкатной кровли рекомендуется учитывать месторасположения гаража, так, чтобы наклон был расположен с наветренной стороны, такое расположение позволит избежать большого снежного слоя зимой.
2. Желательно еще предусмотреть при проектировании устройство небольшого чердачного пространства, такая воздушная подушка позволит избежать резкого колебания температуры в гараже.
3. При устройстве погреба или глубокой смотровой ямы, рекомендуется устроить вытяжку с выходом вентиляционной трубы на более высокую сторону здания, чтобы процесс вентиляции усиливался потоком теплого воздуха с поверхности крыши.

Выбор подходящего места

Начнем строительства сарая на даче с выбора места

При выборе места нужно обращать внимание на 3 критерия:

1. Новый сарайчик должен лаконично вписываться в ландшафт.
2. Желательно подбирать участок, не отведенный под огород или сад.
3. Нельзя нарушать санитарные и пожарные нормы.

С первыми двумя вариантами все очевидно: сарай не должен никому мешать.

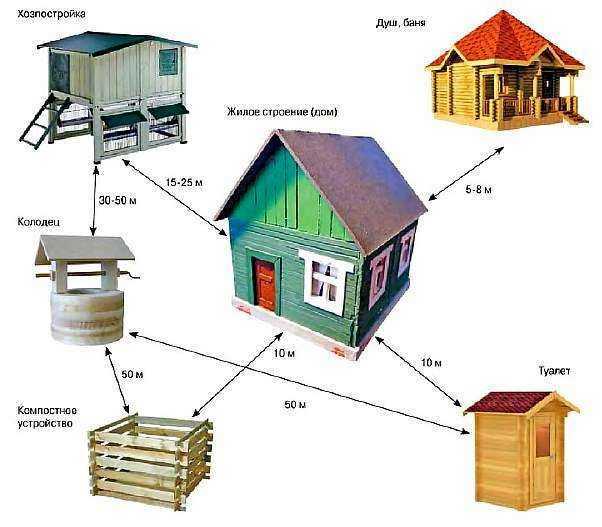

Требования по выбору места строительства сарая на даче

А вот под нормами безопасности имеется ввиду ряд требований:

• постройка должна находиться хотя бы в 30 метрах от ближайшего источника с водой (можно меньше);
• расстояние от сарая до дома должно составлять хотя бы 15 метров;
• хозпостройки должны находиться минимум в 4 метрах друг от друга.

Кроме основных предписаний есть еще пара дополнительных совета:

1. Расположение на возвышенности снижает риск затопления.
2. Постройка не должна мешать соседям, иначе они через суд могут заставить ее снести.

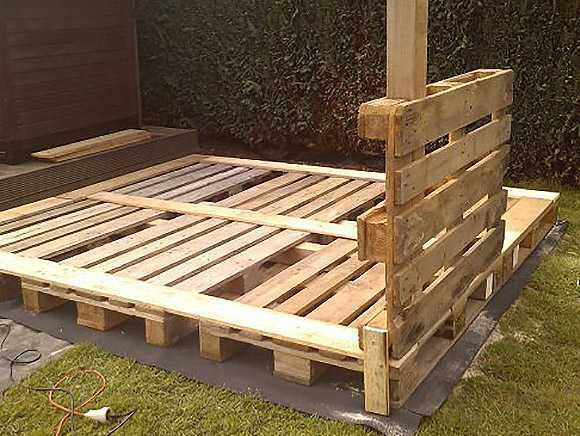

Сарай из поддонов своими руками

Интересен опыт постройки подобных сооружений из поддонов, с использованием минимального количества дополнительных материалов. Построить сарай из поддонов по силам каждому человеку, имеющему минимальный набор плотницкого инструмента и умеющему ним пользоваться.

Скреплять между собой поддоны удобно, пропуская через них брусы подходящего размера.

По такой же схеме можно собрать настил пола и даже крышу, в которой подобные соединительные балки будут выполнять роль стропил.

Выбор материалов для покрытия пола, стен и потолка – разнообразный, но чаще всего используют фанеру или ОСП.

Пример постройки подобного сооружения показан на видео:

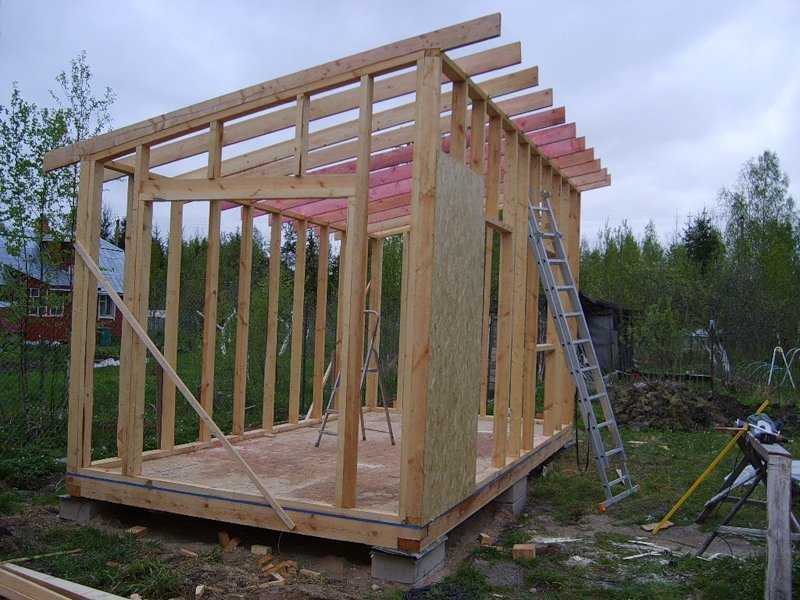

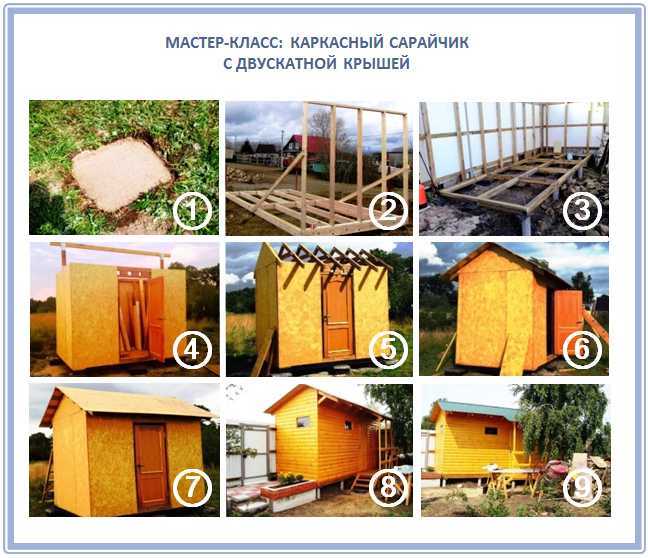

Сарай каркасный из плит ОСБ

Расчистив и выровняв по гидравлическому уровню площадку, приступают к устройству фундамента. Проще всего по периметру уложить фундаментные блоки. Можно выполнить столбчатый фундамент, выкопав под него ямки и устроив на их дне подушку, установить на нее вертикально готовые блоки. Второй вариант — самостоятельно выполнить основание путем заливки бетонной смеси. Далее:

• собрать нижнюю обвязку;
• обработать антисептиком;
• застелить пол из защищенных от гниения досок;
• установить первую стойку каркаса, зафиксировать ее при помощи металлического уголка, прикрепить временную распорку для жесткости;
• прикрепить к стойке и основанию лист ОСБ;
• установить вторую стойку, закрепить к ранее установленному листу;

Сарай из ОСБ

• снять распорку и все повторить;
• собрать прямо на площадке верхнюю обвязку из бруса ;
• установить конструкцию на стойки и закрепить;
• собрать стропильную конструкцию;
• прикрепить обрешетку;
• укрыть сарай профнастилом или другим материалом.

Останется покрасить здание, сделать ступеньки.

Совет. Листы к низу каркаса лучше крепить, отступив 5 см. Для этого к нижней обвязке прикрепляют брусок, высота которого равна 50 мм. На него опирают лист, закрепляют его, а контрольный брусок переносят дальше.

Этап II. Подготовительные работы

Но перед подготовкой материала для стропил, соорудите фундамент и стены. От этого вы будете отталкиваться, насколько прочной и сложной вы сможете строить саму крышу.

Ведь этот элемент сарая также имеет свой вес, и нельзя, к примеру, сооружать тяжелую массивную кровлю для хлипких каркасных стен. Как и нет смысла бояться создать лишнюю нагрузку на стены, которые были построены из прочного и долговечного материала.

Для небольшой садовой постройки вам вполне подойдет небольшой деревянный фундамент, который обработан антисептиками от гниения:

Для массивного сарая с тяжелыми стенами (например, из камня) придется строить основательный ленточный фундамент с разной глубиной углубления. А в качестве фундамента для сарая средних размеров идеально подойдет столбчатый:

Вычислять сложные точные нагрузки на такой фундамент не стоит, как это делается обычно для целого жилого дома, но интуитивно вы должны понимать, что от качества основания зависит долговечность постройки, но «деньги закапывать в землю», как любят выражаться профессиональные строители, также не стоит.

А теперь перейдем непосредственно к строительству самой крыши. Стропила – это деревянные или металлические балки, которые служат несущим элементом крыши. Усилить стропильные фермы для крыши сарая вы можете специальными внутренними перегородками, которые имеют свои названия:

Вот хороший пример, как эти элементы реализуется в живом строительстве:

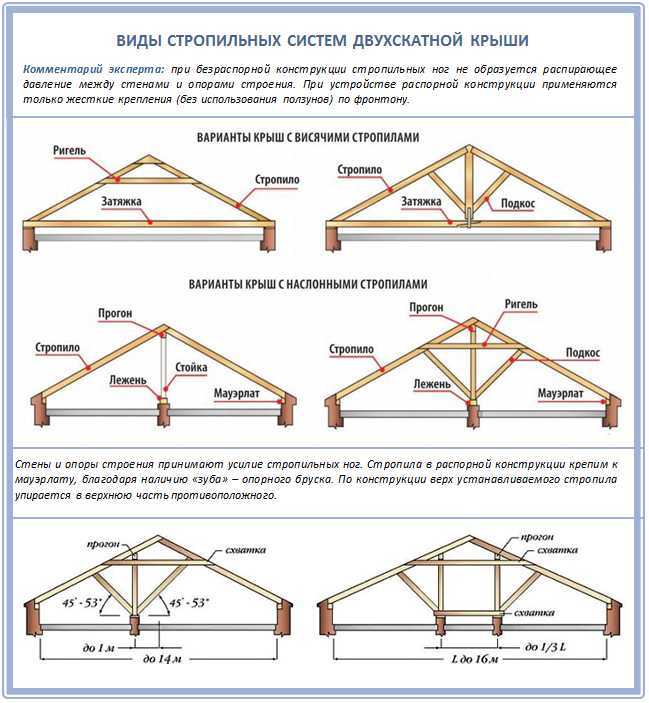

Готовые стропильные фермы двухскатной крыши представляет собой правильные треугольники, если вы строите симметричную крышу, и разносторонние, если асимметричную или несимметричную. Но, если в вашем сарае будет внутренняя стена, вам лучше построить двускатную крышу по системе наслонных стропил, которые дополнительно опираются на такую перегородку. Но все это нужно будет монтировать на высоте, а не заранее на земле.

Также хотим предложить вам наш онлайн-калькулятор для расчета такой крыши. Он абсолютно бесплатен.

В зависимости от того, насколько крыша вашего сарая будет тяжелой, решите, нужны вам деревянные стропила или металлические:

Единственный минус металлических стропил в том, что они обладают немалым весом и требуют сноровки при работе с ними. А, в частности, вам на высоте придется варить металл.

В качестве древесины берите хвойные породы, но не ниже первого сорта и влажностью ниже 18%. Обязательно обработайте будущие стропила антисептиком и примените антипирены для огнезащиты. Работать с таким материалом – одно удовольствие:

Только шаблон для них обязательно нужно изготовить заранее, если вы хотите получить в итоге ровную и красивую крышу. Найдите для этого время, и сам процесс дальше уже будет идти легче:

А как правильно соединить стропила в коньке, вам поможет подготовленная нами иллюстрация:

Оцениваем конструкцию

Если вы окончательно убедились в том, что вашу баню будет венчать именно односкатная кровля, то несомненно, стоит учесть еще целый ряд особенностей, которые подтверждают старую как мир прописную истину: » В строительстве мелочей не бывает«.

По прочности

Мы уже упоминали о том, что крыши бань именно такого типа, просты в возведении, требуют для своего обустройства значительно меньшего количества строительных материалов, и как следствие — они оказывают значительно меньшую нагрузку на несущие стены и через них — на фундамент. С учетом того, что под такие крыши проектируются бани небольших габаритов, то вполне резонно можно предположить, что и фундамент можно запроектировать более простой и не такой материало- и трудозатратный.
В конкретном случае вполне можно обойтись столбчатым фундаментом со связующим армированным ростверком в верхней его части. О принципах и правилах его обустройства мы уже подробно рассказывали.

Возведение стен таких бань, в принципе, отвечает всем основным требованиям, которые необходимо соблюдать и при строительстве иных видов банных сооружений. Самым нерациональным из строительных материалов видится бревно, но о причинах поговорим несколько позже.

Что касается стропильного набора. Необходимо учитывать, что при длине стропильной ноги более 3200 — 3250 мм, по середине необходимо устанавливать дополнительные подпорки, которые обеспечат необходимую жесткость на провисание

Особенно это важно в тех случаях, когда крыша плоская или малоуклонная, а в регионе нахождения бани нередки случаи, когда единовременно или в течении нескольких суток возможно выпадение устойчивого снежного покрова высотой 85 — 90 мм и более

По практичности

Как мы уже упоминали выше, самым нерациональным видом строительного материала при возведении бань такого типа является бревно. Причин несколько:

Как правило бани такого типа имеют небольшие размеры и бревенчатые стены будут съедать и без того небольшое внутреннее пространство.
По этой же причине не оптимальным будет и расходование материал. Не забываем, что необходимо оснастить баню дверными и оконными проемами, а это множество перепилов габаритного кругляка, при которых очень часто остаются невостребованные «хвосты».
Бревно по теплотехническим характеристикам уступает профилированному брусу сходного сечения

В банях небольшого объема это принципиально важно.
Очевидно, что монтировать бревна даже при сооружении маленькой бани чрезвычайно сложно. Тот же брус на порядок упрощает эту проблему.
Наконец, бревнами не так просто четко и по всей длине задать разную высоту несущим стенам, которые и обеспечивают угол ската

А вот брусом и штучными строительными материалами, типа кирпича или строительных блоков осуществлять эту процедуру и легче и качественнее.

Выбираем место и делаем фундамент – надежное основание для постройки

Подбор места для строительства хозяйственного сооружения – достаточно важный этап запланированного мероприятия. Специалисты советуют размещать сарай так, чтобы он не портил вид двора (участка). Оптимальное место – за домом

Важно, кроме того, обеспечить свободный проход к возводимому строению, так как вы будете складировать в нем разнообразные предметы (в том числе и достаточно крупногабаритные). Еще один совет

Постарайтесь найти участок под хозпостройку на некоторой (хотя бы небольшой) возвышенности. Тогда можно не опасаться, что во время паводка или сильных осадков сарай, возведенный своими руками, зальет водой.

Определившись с местом, приступаем к строительству надежного основания под сооружение. Фундамент допускается делать любым – плитным, свайным, ленточным. Рациональнее всего обустраивать последний из указанных. Ленточный фундамент отличается высоким уровнем прочности и надежности. Он поднимает пол строения над поверхностью грунта на 0,4–0,5 м, легко заливается без привлечения специалистов. Поэтапное обустройство ленточного основания выполняется так:

1. При помощи тонкого шнура и колышков осуществляем разметку площадки.
2. Роем 0,3-метровый по ширине котлован глубиной 0,4–0,5 м.
3. Расчищаем дно траншеи, хорошо выравниваем его.
4. Засыпаем в ров песок, сбрызгиваем его водой, трамбуем.
5. На слой песка укладываем пленку из полиэтилена.
6. Монтируем по краю подготовленного рва деревянную опалубку. Ее высота рассчитывается с учетом размеров цоколя сарая. Стены опалубочной конструкции укрепляем распорками. Если этого не сделать, при заливке бетона есть вероятность, что доски разъедутся по сторонам.
7. Выполняем вязку арматурного каркаса (металлические прутки) проволокой и устанавливаем его в котловане.
8. Заливаем бетон. Рекомендуем использовать сухую смесь (продается в сухом виде в строймагазинах, разбавляется водой) или готовый раствор (заказ бетоновоза). Можно смешать состав и самостоятельно, используя песок, щебень и цемент 250-ой марки, если вы знаете все пропорции.

Заливка бетона должна производиться в сухую погоду. Желательно весь объем раствора подавать за один сеанс. Если заливать фундамент частями, с ощутимыми перерывами в работе, в основании гарантированно появятся воздушные пустоты. Они существенно снизят прочность и надежность готовой конструкции.

Бетонная смесь застывает в течение 20–28 дней. По прошествии этого времени можно убирать опалубочную конструкцию и продолжать работы. Укладываем на бетонное основание гидроизоляцию (не нужно тратиться на новомодные влагозащитники, используем обычный рубероид). На нее монтируем 2–3 ряда кирпичной кладки по стандартной методике, предполагающей перевязку отдельных изделий. Далее по периметру конструкции выполняем закладку брусков (древесина) через каждые 140–150 см. Эти элементы нужны для монтажа на них нижней обвязки.

Каркас сарая

Зашивать стены дешевле всего досками без утеплителя

Выбор материала для создания каркаса определяется исходя из климатических условий и характеристик имущества, которое планируется хранить в строении. В условиях, где нет сильных ветров и большой снеговой нагрузки, вполне подойдет легкий каркас из досок для сарая. Когда эти показатели близки к критическим значениям, нужно строить сарай из бруса 50х50 мм.

Во всех случаях рекомендуется следующая схема возведения стен:

• Внешняя обшивка. Выполняется обшивка сайдингом под брус или профнастилом.
• Гидроизоляция. Можно взять специальную пленку, но дешевле использовать рубероид.
• Остов. Изготавливается в виде решетки с ячеей 50-100 см в зависимости от прочности стоек.
• Утеплитель. Выбор большой — пенополиуретан, пенопласт, минеральная вата, экоцеллюлоза, керамзит.
• Пароизоляция. Полотно набивается на каркас и обеспечивает отвод влаги из помещения.
• Внутренняя обшивка. Учитывая специфику строения, лучше остановиться на ОСП или водостойкой фанере.

Окна и двери делаются из бруса или покупаются готовые.

Типы крыш и виды кровель

Продуманный экстерьер частного дома создаст приятное впечатление, как для самого собственника жилья, так и для его знакомых или соседей, ведь по внешнему восприятию дома формируется мнение и о его хозяине. В идеальном случае дизайн дома и пристройки должны соответствовать друг другу, правильно сочетаться между собой.

Для того чтобы это стало возможным необходимо использовать единый кровельный материал, как для дома, так и для пристройки к нему. Исключением из правил станут стеклянные пристройки для обеденного стола с видом на окружающую среду или же оранжерея. В этом случае кровля также должна иметь прозрачный вид, в независимости от дома и его покрытия.

Необходимо понимать специфику слов, понимать их суть, так как крыша – это верхняя часть дома, конструкция, имеющая в себе слои теплоизоляции и гидроизоляции. В свою очередь кровля – декоративное покрытие, защищающее крышу от атмосферных осадков.

• Функциональной роли помещения.
• Архитектуры пристройки.
• Строительных материалов, используемых при строительстве дома.
• Кровельных материалов крыши.
• Финансовых возможностей.

Если использовать единый кровельный материал невозможно, то нужно продумать то, как это будет выглядеть внешне, что в данном случае уместно, а что нет

Важно выдерживать дом и пристройку в едином стиле, чтобы пристройка не показалась лишней. В идеальном случае дополнительное сооружение должно подчеркивать дом, быть его оригинальным украшением. Если хорошо продумать проект, то можно создать такой эффект, что будет казаться, словно крыша частного дома «перетекает» на террасу или веранду, образуя, таким образом, одно целое

Если хорошо продумать проект, то можно создать такой эффект, что будет казаться, словно крыша частного дома «перетекает» на террасу или веранду, образуя, таким образом, одно целое.

Типы крыш:

• Плоская.
• Скатная (наименование зависит от количества скатов)
• Одно- и многокаскадные.
• Купольные и конические.
• Сложные (ломаная, многощипцовая и т.д.)
• Потолочные и чердачные.

Сложную крышу используют только для пристроек, которые должны соответствовать стилю дома, например, классицизм или готический стиль. В целом более популярной для пристроек является простая односкатная крыша, ведь именно она будет оптимальным, практичным и недорогим вариантом.

Односкатную крышу можно соорудить разными методами, однако изначально нужно определить:

• Конструкцию дополнительного здания.
• Используемый кровельный материал.
• Особенности крыши.
• То, какими будут слои теплоизоляции и гидроизоляции.
• Финансовые возможности.

Расчет угла наклона односкатной крыши

При расчете угла наклона следует учитывать снеговую и ветровую нагрузку в конкретном регионе, а также вид кровельного материала, которые планируется использовать в процессе возведения постройки.

Так, например, следует учесть, что если угол наклона менее 20 градусов, снежный покров будет постоянно лежать на скате, не сползая. При больших значения возможность схода снега зависит от типа кровельного материала.

Как только величина угла превысит 50 градусов, последний фактор становится неважным: снежный покров задерживаться не будет. Исключением можно назвать особое конструктивное исполнение и образование наледи.

Вес формируемого снежного покрова важен с точки зрения последующих прочностных расчетов. При выполнении приблизительных расчетов можно использовать справочную информацию.

Ветровая нагрузка учитывается не только с точки зрения расположения возводимого строения, но и его высоты. Если возводимый дом будет меньше 10м, при выполнении расчетов можно пренебречь значением ветровой нагрузки. Однако только в том случае, если объект возводится не на открытой площадке.

Рассчитывая оптимальное значение угла наклона кровли, следует помнить, что:

• Большая ветровая нагрузка является основанием для уменьшения искомого параметра;
• Значительный снеговой покров поводов для увеличения, так как в этом случае удастся добиться соскальзывания снега с поверхности.

Еще одним важным параметром является тип кровельного покрытия. Если решено отдать предпочтение определенной разновидности, стоит ознакомиться с инструкцией производителя, в которой указаны оптимальные значения.

Так, при угле:

• Менее 10 градусов – выбирают рулонные материалы;
• От 10 до 20 градусов – рифленые. Уместен монтаж шифера, ондулина, металлопрофиля;
• От 28 до 35 градусов подойдут кровельные листы из металла, для стыковки которых используется фальцевый способ;
• 25 – 35 градусов. Оптимальный вариант для черепицы из металла и керамики.

Имея на руках все вышеперечисленные исходные данные, определяют угол наклоны.

Выбор материала для строительства

Прежде чем начать строить сарай 3х6, стоит определиться с расходными материалами. Для этих целей обычно используются пиломатериалы, такие как:

• плиты ОСБ. Отличаются высокими техническими характеристиками, удобством в работе, выгодной ценой. Данный материал как нельзя лучше подходит для каркасного строительства, а сами плиты применяются для обшивки стен, и легко монтируются к деревянному каркасу. ОСБ прекрасно справляется с негативными факторами окружающей среды, выносит большие механические нагрузки и применяется не только при обшивке стен, но и при кровельных работах;
• доска. Это более дорогой материал, который обладает высокими качествами. Главное, древесину обработать антисептиками и различными пропитками, повышающими ее долговечность и стойкость к негативным факторам;
• сип – панели. Данный материал отличается высокой себестоимостью, и его целесообразно использовать только в том случае, если достаточное количество панелей для сооружения небольшой хозпостройки, осталось после возведения дома на участке. Сип – панели отличаются высокими тепло – и звукоизоляционными качествами, стойкостью к негативным факторам, долговечностью. Каркасный сарай 3х6 из сип — панелей подойдет не только для хранения различного инвентаря, но и для обустройства мастерской. В таком помещении будет комфортно работать даже зимой.
