Оптимальные системы дополнительной вентиляции
Если проблема с чисткой вентшахт и каналов не решается, тогда придется все взять в свои руки и решать проблему самостоятельно. Выход один – наладить дополнительную вентиляцию. Каковы решения этой задачи. Вариантов, в принципе, немного:
- кухонная вытяжка;
- вытяжной вентилятор и приточные клапана.
Кухонная вытяжка
Производители кухонных вытяжек предлагают две варианта, которые отличаются друг от друга значительно.
- Рециркуляционные.
- Проточные.
Первые очищают загрязненный воздух и подают его обратно в помещение. Для вентиляции этот вариант не подходит. Вторые – это приборы, соединенные с вентиляционной шахтой или с улицей воздуховодом. То есть, вытяжка воздуха производится за пределы квартиры. В этом плане лучший вариант – с выбросом на улицу.
Насколько эффективен данный вариант? Все будет зависеть от того, как часто вытяжка будет включаться. А так как ее эксплуатируют в основном в процессе приготовления пищи, то это несколько часов в день, что явно мало для вентиляции всего квартирного пространства. Как дополнение к воздухообмену кухни, этот прибор может использоваться, но заменять собой всю вентиляционную систему он не сможет.
Вытяжная модель в соответствии с общим интерьером
Вытяжной вентилятор и приточный клапан
Это оптимальный вариант для создания принудительной вентиляции в квартире, которую организуют своими руками. Как уже было сказано выше, приток и вытяжка не существуют друг без друга. Поэтому когда монтируется вытяжной вентилятор, надо сразу продумать способ притока воздуха. Здесь два варианта:
- Оконный воздушный клапан.
- Стеновой.
Первый устанавливается в систему пластиковой оконной конструкции. Это может быть щелевой вид или в виде ручки, с помощью которой открываются створки окна. Первые используются давно, а вот вторые модели появились недавно и уже завоевали неплохую популярность. Самое главное, что сколько створок, столько можно установить и ручек. При этом клапаны данного типа являются регулируемыми. Специальными планками можно перекрывать отверстия или уменьшать их количество, тем самым регулируя поступление свежего воздуха с улицы.
Что касается щелевых моделей, то устанавливают их или на профиль рамы окна, или на стыке рамы и створки. Удобен этот вариант тем, что регулировка может производиться вручную или с помощью специального механизма, работающего от дистанционного пульта управления.
Вторые модели воздушных клапанов монтируются в стену дома. Для этого под них делаются сквозные отверстия
Здесь важно понимать тот факт, что зимой холодный воздух, поступающий в больших количествах, снижает температуру внутри комнат, что допустить никак нельзя. Поэтому приточные клапаны устанавливаются под подоконниками поверх радиаторов отопления
То есть, поступая в комнату, воздух тут же нагревается
То есть, поступая в комнату, воздух тут же нагревается.
Вытяжные вентиляторы
Что касается вентиляторов, то их часто устанавливают в ванной, туалете и на кухне. Может случиться так, что установленный в вентшахту вентиляторный прибор сможет обеспечить вытяжку даже в забитом канале. Если и это не помогло, то надо будет монтировать его в стену с отводом загрязненного воздуха напрямую на улицу.
Производители сегодня предлагают две модели вытяжных вентиляторов, которые используются в квартирах часто:
- осевые настенные;
- осевые канальные.
Отличаются они друг от друга тем, что первые крепятся к стене, вторые вставляются в сквозное отверстие, сделанное в стене. Оба варианта сегодня применяются активно, оба установить своими руками не проблема. Самое сложное в этом деле – просверлить отверстие в стене, для чего надо иметь в наличии перфоратор и алмазную коронку, которой сверлится бетонная стена панельного дома.
Вентилятор вытяжной
Если устанавливается настенная модель, то в стену обязательно вставляется пластиковая труба, которая формирует канал для отводящего воздуха. Последний с внешней стороны обязательно закрывают решеткой. Канальный вентилятор просто вставляется в отверстие, где крепится лишь монтажной пеной, которой заполняют зазор между стеной и прибором.
Конечно, решение проблемы вентиляции в панельном доме с помощью дополнительных приборов, дает возможность восстановить требуемый воздухообмен в квартире. Иногда проблема решается даже установкой двух клапанов: приточного и вытяжного, как элементов естественной вентиляции. Главное – точно рассчитать их площадь сечения.
Принцип работы и варианты устройства вентиляции
Наружный воздух попадает в помещения через неплотные оконные уплотнения или через каналы и заслонки в стеклопакетах.
Воздух удаляется через вертикальные вентиляционные отверстия (обычно в ванных комнатах и кухнях), которые выходят из дома на крышу или чердак. Разница температур внутри и снаружи создает в шахте сквозняк, который позволяет воздуху двигаться.
Поток свежего воздуха движется по помещениям, постепенно смешиваясь с отработанными воздушными массами, а затем выходит и удаляется из помещения по вытяжным воздуховодам.
Если воздушный поток затруднен, дом не может быть провентилирован должным образом.
Это может быть вызвано такими действиями:
- Установка глухих оконных рам.
- Монтаж дверных проемов без зазора между полом и дверным полотном.
- Постоянно закрытые межкомнатные двери.
- Установка периодически включающихся вентиляторов на входах в вентиляционные шахты.
Конечно, это не должно заставить вас обойтись без межкомнатных дверей или практичных пластиковых окон. Для нормального воздухообмена достаточно установить переливные решетки на дверных створках, установить специальные клапаны на окнах и при установке вентиляторов следить за тем, чтобы они не полностью перекрывали вытяжную вентиляционную шахту.
Конденсат на стенах, запотевшие окна и рост плесени — признаки неисправной системы вентиляции.
Существуют различные варианты вентиляции для многоквартирных домов:
- От каждого помещения в каждой квартире на крышу идет отдельная шахта. Способ удобен тем, что в квартиру ни при каких условиях не проникнут запахи от соседей. Тяга здесь также сильнее и стабильнее. Застройщики используют такой способ нечасто, поскольку его реализация требует большого количества труб и дополнительных трудозатрат. Кроме того, в многоэтажных постройках для такой системы вентиляции потребуется слишком много места.
- Вытяжные каналы из отдельных помещений подходят к общему сборному каналу на чердаке, откуда выводится на улицу. При недостаточном диаметре вентканала, отработанные воздушные массы способны проникать в помещения, расположенные на верхних этажах. Из-за этого верхние этажи часто подсоединяют к шахте напрямую, минуя коробтсборника.
- Вентиляционные каналы выводятся непосредственно на чердак, который выполняет роль своеобразной промежуточной вентиляционной камеры. Оттуда через сборный канал отработанный воздух уходит на улицу. Не очень удобный способ, поскольку на чердаке будут скапливаться не только всевозможные запахи, но и обилие влажного воздуха. Это приведет к образованию конденсата, появлению плесени и ускоренному разрушению строительных материалов. Для уменьшения конденсата каналы должны иметь хорошую теплоизоляцию.
- Древообразная структура системы вентиляции. К общему вертикальному стволу подходят мелкие каналы от отдельных помещений. Способ экономный, а посему и самый распространенный. Главная проблема такого решения – при нарушении тяги запахи из одной квартиры будут проникать в соседние.
Проблемы при эксплуатации и их устранение
Часто в старых зданиях, оснащенных естественной системой проветривания, возникает ситуация, когда в вытяжных каналах меняется вектор движения воздушных масс (опрокидывание). Как следствие, в теплые квартиры дует холодный уличный воздух, стенки каналов охлаждаются, появляется конденсат, иней, потом возможно оледенение.
Причиной выступает дисбаланс между притоком свежего и вытяжкой отработанного воздуха из-за неправильного проекта системы вентиляции, перепланировки помещений или установки герметичных оконных рам. Установка приточных клапанов недостаточна для решения этой проблемы. Но устранить ее возможно.
Если такая ситуация возникла, рекомендуют действенные мероприятия.
- Закрыть полностью или прикрыть каналы вытяжки. Для усиления эффекта приоткрыть оконную раму.
- Провести монтаж приточных клапанов во всех жилых комнатах, за исключением бытовых.
- Уменьшить диаметр вытяжных каналов до 4-5 см с помощью специальных вкладышей из полиуретана, гипсокартона и других подходящих материалов.
- После исчезновения проблемы заменить вкладыши на решетки с регулируемым диаметром поперечного сечения канала.
При форсмажорных ситуациях (система опрокинулась во время сильных морозов) можно использовать экстренную меру – уменьшить выходные отверстия всех вентиляционных шахт на крыше. Но это действие существенно ухудшит обмен воздушных масс всех квартир, так что рассматривать его можно только в качестве временного шага.
Проблемы, которые могут появиться при эксплуатации приточно-вытяжной системы вентиляции:
- сквозняки, возникающие под приточными решетками, сильно дует;
- система гудит, что создает некомфортные ощущения, особенно в спальнях;
- чересчур теплый поступающий воздух в жаркие сезоны;
- дисбаланс между притоком/оттоком воздуха;
- засорение элементов системы;
- нет эффективной управляющей системы для потребителей.
Большая часть вышеприведенных проблем истекает из ошибок, допущенных при проектировании и монтаже оборудования. Но некоторые проблемы возникают из-за неправильной эксплуатации установленной системы. Так что при заселении в здания с приточно-вытяжной системой вентиляции нужно требовать предоставить паспорт установленной системы, инструкцию по ее эксплуатации и тщательно соблюдать все ее предписания. В случае каких-либо недочетов в работе оборудования следует обращаться в управляющую компанию и в фирму, установившую его.
О том, как работает вентиляция в многоквартирном доме, вы можете узнать из видео ниже.
Капремонт или замена?
Приточный клапан, монтируемый в сквозное отверстие в наружной стене здания |
Перепланировка, выполненная соседом сверху, или банальное засорение спутникового воздуховода (после длительной эксплуатации из него извлекают килограммы сажи, куски бетона…) часто приводит к тому, что вытяжной воздух из квартиры не удаляется вовсе. Пламя свечи перед вентрешетками даже не колышется. Чтобы реанимировать вентсистему, достаточно бывает обратиться в управляющую компанию, специалисты которой помогут выяснить и устранить причину отсутствия тяги. Впрочем, помощи можно и не дождаться…
Если терпеть затхлый воздух в своем доме вы не в силах, есть вариант организовать индивидуальную систему вытяжной вентиляции квартиры, сбрасывающую отработанный воздух из кухни и санузла непосредственно на улицу, а на существующие вытяжные вентиляционные отверстия в этих помещениях просто поставить заглушки.
Приточная установка для одной комнаты в интерьере |
Такая система может работать в постоянном режиме или же «по требованию» (например, включаться по сигналу от датчиков влажности или датчиков качества воздуха в квартире). Узкое место подобных установок — обмерзание вытяжных отверстий на улице в лютые холода. Однако большую часть года они функционируют без проблем — было бы в доме электричество.
Первым делом для нормальной работы системы необходим доступ свежего воздуха с улицы в жилые помещения — спальню, гостиную. Если в комнатах старые деревянные окна, никакого специального оборудования не потребуется. Если же установлены пластиковые окна с герметичным притвором, то приток воздуха в жилые комнаты, скорее всего, придется организовать. Например, с помощью уже упомянутых выше приточных клапанов, монтируемых в сквозные отверстия в наружных стенах.
Вытяжку воздуха из кухни часто устраивают с помощью настенного центробежного вытяжного вентилятора, накладываемого на сквозное отверстие, прорезанное в наружной стене дома. Со стороны фасада дома отверстие замыкается вытяжной вентрешеткой.
Центробежный настенный вентилятор для кухни должен иметь встроенный обратный клапан, дабы не допустить притока холодного воздуха в помещение с улицы, когда он выключен. Пример: вентиляторы серии ЦФ (Vents). В южных регионах применяют также осевые вытяжные вентиляторы с автоматическими жалюзи, монтируемые в сквозное отверстие диаметром 100–150 мм в оконном остеклении. Подобные устройства поставляются на российский рынок под торговыми марками Vortice, Sylavent, O. ERRE, Xpelair, Ductex и другими.
Для вытяжки воздуха из ванной и туалета — помещений, которые обычно не соприкасаются с наружными стенами дома, потребуется влагозащищенный канальный вентилятор производительностью примерно 80–150 м3/ч: ставят его обычно в санузле, за подшивным потолком. Влажный воздух из ванной и туалета выкачивается с его помощью на улицу по воздуховоду — влагостойкому и шумоизолированному. Прокладывать такой воздуховод приходится через жилые комнаты, по кратчайшему пути к ближайшей наружной стене, в пространстве за подшивным потоком, или же в пустотах декоративного понижения потолка по периметру помещения. Воздухозабор в санузле и выпуск воздуховода на улице закрывают вентрешетками.
Для санузлов в квартире логично покупать центробежный вентилятор с пониженным уровнем шума (32–36 дБ (А)), приспособленный для долговременной работы (ресурс — не менее 30 000–40 000 часов).
Приточная установка для одной комнаты Marta |
Можно порекомендовать VKP-mini (Vents) производительностью от 80 до 176 м3/ч. К впускным патрубкам этого устройства могут подключаться до 4 коротких воздуховодов, выпускной патрубок — всего один. Долговечные модели канальных вентиляторов из полимерных материалов, которым нипочем долговременный контакт с влажным загрязненным воздухом, выпускают Vortice (модельный ряд Lineo), Cata (SMT), Panasonic (FV-12NS1), Shuft и другие.
Среди производителей воздуховодов отметим компании DEC, Diaflex, Sodiamex. Качественные приточные и вытяжные вентрешетки в широком ассортименте есть у компаний Trox, Systemair, Halton, Swegon, IMP Klima, «Арктос».
Особенности устройства вентиляции в панельном доме
Вентиляционная система рассчитывается на этапе проектирования дома. Особенности ее конфигурации зависят от этажности строения, от места его расположения. Однако какой бы не была задумана вентиляционная система, она всегда предусматривает вертикальный выводной канал и пути поступления в помещения свежего воздуха.
Классический воздухообмен, существующий в панельных домах старой постройки и в ряде бюджетных проектах современного жилищного строительства, предусматривает вентиляционную систему на естественной тяге. Работает такая система по принципу сквозного проветривания.
Роль приточной части вентиляции выполняют форточки или приточные отверстия, которые расположены в жилых помещениях над радиаторами отопления. Вытяжная часть локализуется в помещениях, где воздух наиболее подвержен загрязнению – это туалет, ванная и кухня. Если квартира большая и в ней есть комната, отделенная от вытяжного отверстия двумя другими помещениями с дверями, то в такой комнате также проектируют вытяжное окно.
Обратите внимание! Все вентиляционные выходы из отдельных квартир сходятся в одну вертикальную вентиляционную шахту. Параметры шахты определяет схема подключения к ней отдельных помещений и этажность панельного дома
Только вентиляторы…
Производительность естественной вентиляции зависит от случайных климатических факторов — скорости и направления ветра, температуры воздуха в помещении и за его пределами и других. Например, зимой, при большом перепаде температур в квартире и на улице, система естественной вентиляции может работать хорошо, летом же ее эффективность резко падает.
Вытяжной вентилятор в санузле |
Если в квартире установлены обыкновенные деревянные окна (те, что во времена СССР монтировались во всех жилых домах), зимой, осенью и весной эффективность вентиляции жильцов вполне устраивает, то проблема решается с помощью одного-двух вентиляторов, устанавливаемых в вытяжные отверстия в санузлах и на кухне.
Наиболее широко сегодня применяются вентиляторы, работающие от напряжения 220 В (в помещениях с повышенной влажностью используют вентиляторы, рассчитанные на 12 В). Такие приборы закрепляются в вытяжных отверстиях в сбросных шахтах или на конце воздуховода. Включаться и выключаться такой прибор может с помощью веревочного выключателя или же, что бывает чаще, от клавиши включения света при входе на кухню или в санузел.
Впрочем, возможны и другие способы управления, в зависимости от типа вентилируемого помещения.
Например, ванная комната — основной источник повышенной влажности в квартире. Здесь часто применяют влагозащищенные модели с датчиком влажности. Такой прибор самостоятельно включается, когда уровень относительной влажности воздуха в ванной комнате превысит заданный предел (можно настроить на включение при 60–90 %), и выключается, когда улетучится пар, мокрые поверхности подсохнут, испарение замедлится и воздух в помещении станет суше.
Среди моделей с датчиком влажности можно отметить Decor 300CH от Soler&Palau, CB-100 PLUS H фирмы Cata, E-Style 100 PRO MHY (smart) от Elicent и другие.
После установки пластиковых окон для разгерметизации квартиры и восстановления работы вентиляции бывает достаточно перевести оконные створки в режим летнего (а) или зимнего (б) проветривания. Правда, от сквозняков, пыли и шума такая система воздухозабора квартиру не защитит |
В туалетах очень часто используют вентиляторы с датчиком движения и таймером задержки отключения. При появлении человека такой вентилятор автоматически включается, а после того как помещение опустело, работой вентилятора в течение установленного времени (2–20 минут) управляет таймер. По окончании периода задержки он деактивирует вентилятор. В качестве примера можно привести модель 100/125 МА ТР от Vents.
На кухне находят применение вентиляторы, включение которых происходит по сигналу выносного датчика качества воздуха.
Датчик обычно представляет собой прибор размером с сигаретную коробку, его сенсоры постоянно следят за качеством воздуха в помещении. Как только оно ухудшается (появляются запах сигаретного дыма, а также неприятные запахи), активируется вентилятор. После того как качество воздуха нормализовалось, датчик с небольшой задержкой по времени (3–20 минут) автоматически выключает прибор.
Примером может служить модель осевого настенного вентилятора Vario (Vortice) с датчиком C Smoke.
Свежий воздух может поступать в комнаты и при герметично закрытых окнах при условии, что они оборудованы приточными клапанами |
Дешевые модели вентиляторов — расходный материал, будьте готовы к их замене через 3–6 месяцев непрерывной эксплуатации. Только самые высококачественные приборы могут работать до 30 000–40 000 ч к ряду (примерно 4,5 года). Если вы хотите, чтобы квартира проветривалась интенсивнее, купите вентилятор с мощным двигателем, имеющим функцию «турбо». Однако здесь надо знать меру. Чтобы не навредить окружающим, производительность вентилятора по воздуху не должна превышать 90–120 м3/ч.
Помимо вентиляторов перечисленных фирм стоит отметить приборы торговых марок Sylavent, O. ERRE, Xpelair, Ductex, Systemair, Maico Ventilatoren, Ballu Machine а также «Арктос» и Smart.
Схемы вентиляции жилых домов
В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.
В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.
К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:
- поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
- быстрое загрязнение общей трубы вентиляции;
- отсутствие шумоизоляции.
Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

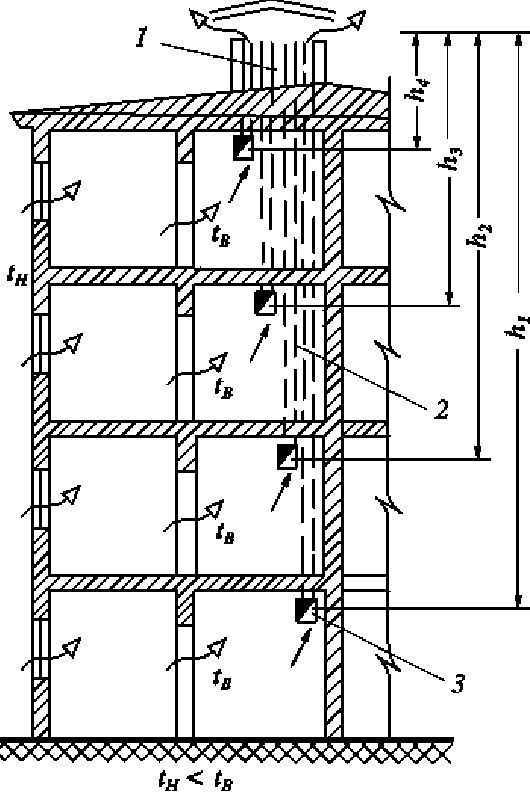

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком
К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.
Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.
Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.
Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.
Обслуживание
В процессе эксплуатации любая вентиляционная система неизбежно засоряется. В нее может попадать пыль с улицы, частицы жира из кухни, строительный мусор и т.п. Вентиляционная решетка в квартире может также засориться.
Проверить уровень тяги в шахте вентканала легко. Достаточно приблизить язык пламени зажженной спички или зажигалки к решетке. Когда с тягой все в порядке, огонь начнет дрожать и заметно устремляться в сторону шахты. Если этого не происходит, необходимо снять решетку и повторить тест еще раз. Если снова пламя остается неподвижным – шахта нуждается в прочистке.
Иногда пламя и вовсе отклоняется в другую сторону, сигнализируя о наличии обратной тяги – неприятного явления, способствующего проникновению в квартиру не самого полезного для здоровья воздуха и не самых приятных запахов из вентиляционной шахты. Избежать этого поможет установка решеток с обратным клапаном, пропускающих воздушные потоки только в одном направлении.
Полную и эффективную очистку вентиляционных шахт в многоэтажных домах выполняют только профессиональные организации, имеющие специальное оборудование: пневматические ерши с утяжелителями, специальные гири, видеооборудование, иные приспособления. Подобную процедуру рекомендуется проводить не реже одного раза в 3-5 лет. Помимо механической очистки производится дезинфекция.
Прочистить вентиляционную шахту собственными силами практически невозможно. Все что получится сделать из квартиры – прочистить канал вверх и вниз на расстояние вытянутой руки.
Системы принудительного типа
В современном домостроении для герметизации оконных и балконных проемов применяют пластиковые и металлопластиковые конструкции. Стеклопакеты из полимеров и алюминия прочнее, чем древесина, однако зачастую полностью перекрывают естественные каналы поступления свежего воздуха.
Двери также плотно примыкают к полу, делая помещения абсолютно герметичными. Поступления воздуха не происходит, а при отсутствии эффективной приточной системы и вытяжная становится бесполезной.
Чтобы решить проблему доступа свежего воздуха во все квартиры, в элитных жилых домах устанавливают специальное оборудование – приточно-вытяжные установки.
Пример монтажа приточно-вытяжной системы в многоквартирном здании. Внизу, в подвале или цоколе, устанавливают приточное оборудование с фильтрацией и подогревом воздуха, на крыше – чиллер и вентилятор
Система приточно-вытяжной вентиляции довольно сложная, а для монтажа ее отдельных элементов потребуется выделить место в подвале (подогрев приточного воздуха) и на крыше (вентилятор и чиллер).
В отличие от естественной вентиляции, побудительная является энергозависимой. Кроме того, она состоит из комплекта сложных устройств, управление которыми производится с одного пульта.
ШУВ устанавливают рядом с приточным оборудованием, в подвале, а доступ к нему имеет только квалифицированный обслуживающий персонал.
Можно сказать, что в жилых многоэтажках присутствуют все три типа вентиляции, причем естественная является наиболее распространенной, а установка принудительной или комбинированной системы пока ограничена.
