Как сделать вентиляционный короб на крышу: пошаговый инструктаж по обустройству

Особенности монтажа

Чтобы качественно сделать проход труб воздуховода через кровлю, необходимо придерживаться следующих рекомендаций по монтажу:

Тщательное уплотнение присоединительного фланца позволяет исключить вероятность образования протечек.
Обеспечение беспрепятственного стока дождевой и талой воды. В осенне-весенний период при наличии щелей влага замерзает и расширяет их, что ведет к нарушению герметичности покрытия.
Исключение условий для образования конденсата путем теплоизоляции УП.

В верхней части узел прохода вентиляционной системы через кровлю оборудуется дефлектором, который защищает от проникновения воды. Исключение из правил – фановые трубы канализации, которые не требуют наличия защитного устройства.

Фото 11. Вентиляционная проходка (справа) и канализационная фановая труба (слева) на кровле

Установка вентиляционного узла на жестком кровельном покрытии

Технология установки эластичных и пластиковых проходных элементов на жесткие кровельные покрытия практически не отличается, за исключением процесса крепления. Более подробно отличительные моменты будут рассмотрены после подготовки отверстия под воздуховод.

Общая последовательность действий:

Разметочные работы – размеры отверстий под трубы вентиляции должны быть больше на 20-30 мм. Разметку удобнее выполнять по шаблону, который можно сделать даже из картона. Его нужно приложить на поверхность покрытия и обрисовать контур с соответствующим припуском

Вырезание отверстия – здесь важно учитывать рекомендации производителя кровельного покрытия по резке. Так, металлочерепицу и профнастил не допускается резать болгаркой – только ручными или специальными электрическими ножницами по металлу

Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции. Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.

Эластичные проходы через кровлю для вентиляции устанавливаются путем натягивания уплотнителя на трубу – для облегчения работ можно использовать мыльный раствор. Затем края прижимаются специальным фланцем, который впоследствии обминается по форме покрытия для плотного прилегания. На следующем этапе проходной элемент уплотняется – для этого под фланец наносится герметик. После этого производится крепление проходки специальными саморезами.

Рисунок 12. Последовательность монтажа эластичного узла прохода

Монтаж пластикового проходного элемента тоже несложный и практически не отличается от установки эластичного УП. Единственное – он подбирается по профилю кровельного материала (т.е. в его конструкции нет фланца, который нужно подгибать для уплотнения). В нижней части есть прорезиненный фланец, перед установкой на него наносится герметик и выполняется крепление саморезами.

Более подробно процесс установки пластикового узла прохода рассмотрен в следующем видео:

Монтируем узел вентиляции на мягкую кровлю

Монтаж проходного элемента трубы вентиляции на крышу из битумной черепицы производится по подобной технологии. Однако чаще применяются специализированные пластиковые проходки с ровными краями.

Фото 13. Пластиковый узел прохода вентиляции через крышу из гибкой черепицы

Последовательность установки:

Выполняется разметка и вырезание отверстия в сплошном настиле с помощью лобзика.
Место установки УП тщательно промазывается мастикой.
Устанавливается проходной элемент и прикручивается саморезами.

После крепления вентиляционной проходки продолжается монтаж битумной черепицы. Закрепленные на сплошном настиле края узла прохода перед укладкой гонтов тоже тщательно промазываются мастикой для обеспечения герметичного соединения и отсутствия протечек.

Детально процесс рассмотрен в следующем видео (монтаж проходного элемента начинается примерно с 10 минуты):

Обзор вентиляционных систем

При наладке вентиляции порой возникает сложность с выбором комплектующих. Рассмотрим наиболее популярных производителей, чья продукция заслуживает внимания.

Кровельная вентиляция «Вирпласт»

Оборудование WirPlast используется для разных целей — монтаж вентиляции помещений или фановых выходов (канализационная система), в качестве кухонной вытяжки, для установки антенн или составных элементов солнечных батарей.

Преимущества:

лёгкий монтаж за счёт встроенного спиртового уровня, что исключает любые ошибки;
полная герметичность на кровле;
стильный дизайн;
разнообразие моделей под все виды покрытия;
гарантия 10 лет.

Вентиляционное оборудование WirPlast отличается высоким качеством, которое подтверждается десятилетней гарантией на всю продукцию

Кровельная вентиляция «Технониколь»

Системы вентиляции «Технониколь» выпускаются в двух вариациях:

для проветривания подкровельного пространства;
для принудительной циркуляции воздуха в чердачных помещениях и мансардах.

Преимущества:

эстетичный дизайн и доступная стоимость;
повышенная надёжность и ударостойкость всех элементов. Достигается благодаря добавкам, введённым в состав основного материала ПНД;
простая установка с подробной инструкцией.

Кровельная вентиляция Vilpe

Продукция Vilpe — разработка финской компании SK Tuote Oy. Отлично подходит в качестве систем принудительного проветривания, устанавливаемых как на этапах строительства, так и во время ремонта.

Преимущества:

изготовлена из ударопрочного полипропилена поэтому не подвержена коррозии;
устойчива к ультрафиолету и климатическим перепадам;
экологически чистый материал, выдерживает постоянные перепады температуры от -40 до + 80 °C и эпизодические скачки от -55 до +120 °C;
большое разнообразие цветов и современный дизайн.

Кровельная вентиляция Vilpe производится из ударопрочного полипропилена и выдерживает большие перепады температуры

Кровельная вентиляция Kronoplast

Успех и востребованность продукции Kronoplast обусловлены тем, что компания выпускает почти все детали для устройства вентиляции частного дома — подкровельное проветривание, кухонный выход, выходы пылесоса, канализационных стояков и т. д.

Главной особенностью этой продукции является стопроцентная непроницаемость на крыше всех выходов, без чего полноценная вентиляция нереальна. Кровельные элементы выпускаются для любых покрытий в шести основных цветах.

Зачем нужна кровельная вентиляция

Важность крыши переоценить трудно. Поэтому возводя здание, опытные строители с особой тщательностью обустраивают кровлю, обеспечивая её надёжной изоляцией, утеплением и вентиляционной системой

В процессе эксплуатации дома внутри помещений образуется пар, который по законам физики поднимается в подкровельное пространство. И если отсутствует грамотно налаженная вентиляция крыши, то пар оседает на кровельных конструкциях, приводя их в негодность и разрушая несущие элементы здания.

Крыша без вентиляции опасна. Повышенная влажность приведёт к образованию плесени и грибка на стенах, намоканию утеплителя, а значит, ухудшению теплопроводности и промерзанию дома. Избежать этого поможет хорошо налаженная система проветривания кровли, которая выведет конденсат наружу и не даст ему загубить всё строение.

Для того чтобы продлить жизнь кровле, её оснащают качественной системой вентиляции

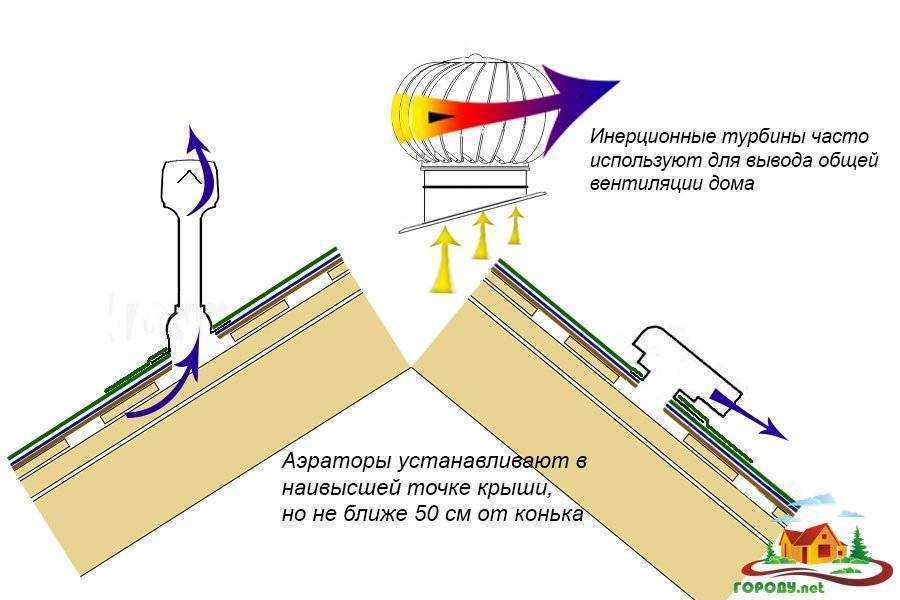

Вентиляция дома бывает точечной и непрерывной, естественной и принудительной. К наиболее распространённым источникам циркуляции потоков воздуха относятся:

слуховые окна;
коньки скатных крыш;
зазоры, предусмотренные в кровельном пироге и карнизных планках;
вытяжные вентиляторы на крышах и другие штучные элементы вентиляционной системы с отверстиями.

Для небольших или средних кровель вполне хватает естественной вентиляции. Элементы принудительной вентиляции устанавливают на больших крышах, где естественного воздухообмена подкровельного пространства недостаточно.

Устройство проходного узла для дыма

Чаще всего канал вентилирования, предназначенный для дыма, нужно проложить, в случае с кровлей, имеющей один или же два ската, на минимально возможной дистанции от конька. Также воздуховод, который является основным, должен быть сделан в зоне чердака. Это даст возможность минимизировать появление влаги на его внутренней части. И некоторые строители рекомендуют устанавливать вентшахты через кровельный конек, такой монтаж вентиляции будет оптимальным.

Если производится вывод дымохода через крышу скатного типа, то есть шанс накопления снега на нем, что в свою очередь, приведет к протечкам. Если же вентиляция будет делаться через конек крыши, то придется демонтировать часть стропильных рядов. Именно по этой причине систему в большинстве случаев меняют, но следует отметить, что в таком случае под крышей нельзя будет сделать мансарду.

Вывод через конек

Такой вывод дымохода не пропускается через крышу в случае если хозяин хочет сделать уютное пространство под ней без постройки второго этажа. Но такое устройство канала обладает и уникальными плюсами, среди которых можно выделить удобно монтирующиеся элементы и полное решение неудобств, связанных с накапливающимся снегом. Таким образом, мы получим вентиляционные выходы, которые не приведут к давлению снега и льда на кровлю, и как следствие, не станут причиной ее повреждения.

О создании системы, исключающей возможность пожара нужно позаботиться в ходе монтажа вентиляционного хода через поверхность, сделанную из дерева и через кровлю из профнастила. При применении такой системы нужно обеспечить перекрытие и максимально возможную защищенность на случай возгорания, которое может возникнуть из-за перегрева трубы.

На установленный дымоход нужно будет встроить элементы защиты, в большинстве случаев это зонт, который помогает исключить риск прохода холодного воздуха и воды в дымоход. Также нельзя делать вентиляцию в ендове, ведь это может привести к раскупориванию швов кровли и покрытия трубы. Еще там вполне могут копиться отложения снега и даже образовываться лед.

Если монтировать вентиляционный канал планируется не на крыше, а под ней, то нужно будет создать стропила из дерева, которые имеют склонность к быстрому воспламенению. Именно поэтому нужно будет оставить технические отверстия между стропилами и воздухообменной системой, размер которых регулируется СНиПами. При проводке вентиляции через обустроенную теплоизоляцией кровлю из металлочерепицы, нужно использовать тот вид конструкции, которые сделает безопасной постоянно нагретый проход дымохода и оградит от повышенной опасности воспламенения. Для этого потребуется создать прямоугольный узел в форме ящика, который заполняется негорючим материалом, таким как стекловата.

Проход вентиляции через кровлю из металлочерепицы

Для обеспечения выхода отработанного воздуха необходимо установить устройство (узел прохода) через кровельный пирог. Вентиляционные выходы для металлочерепицы используются в домах, имеющих печное или каминное отопление и отражаются в проектной документации.

Различают узлы прохода:

по виду (дымовая, канализационная или антенна);
форме (квадратные, круглые).

Монтаж таких воздуховодов выполняется посредством металлических стаканов (труб), которые крепятся к поверхности анкерами.

При выборе проходов ориентируются на влажность воздуха, уровень загрязнения, перепады температур.

Расчет кровельных проходов проводится исходя из:

расстояния от конька до самого прохода;
угла ската крыши;
размера кровельного пирога;
толщины перекрытий.

Монтировать выход вентиляции для металлочерепицы можно следующим образом:

узел прохода закрепляется при помощи расчалок, которые крепятся с помощью хомутов и кронштейнов;
фланец фиксируют на металлическом каркасе (в форме стакана);
патрубок узла прохода присоединяется в фланцу;
затем крепится так называемая юбка для защиты стыков от влаги.

Вентиляционные выходы любых форм и размеров

ОСТОРОЖНО!
Проходные элементы должны быть качественного производства и тщательно загерметизированы в точке контакта с кровлей , чтобы не допустить проникновения влаги в месте установки.

Осадки и вентиляционная труба: способы защиты

Чтобы защитить вентканалы от сезонных осадков, можно использовать грибок для вентиляции. Его монтируют на верхушку вентиляционной трубы. Под конусовидной шляпкой размещаются вертикальные стойки. Защитное устройство чаще всего делают из нержавейки или полипропилена. Главным требованием является стойкость материалла к коррозии. Так как он устанавливается в самой высокой точке на здании, то дополнительный уход за ним не предусматривается.

Вентиляционный грибок на крышу следует установить не только для защиты от осадков – он препятствует задуванию ветра в воздуховод. Также грибок может служить и украшением здания – производители выпускают его в разной цветовой гамме.

Грибок проще монтировать на вентканалы с круглым сечением. Чтобы подогнать защитную конструкцию под вентиляционную трубу с определенным диаметром, производители делают обод защитного зонта незамкнутым. Грибок на крышу для вентиляции крепится саморезами или винтами к вентиляционной трубе. Защищая вентиляцию от птиц, можно дополнительно на нее установить сетку.

Предохраняя вентиляционную систему от неблагоприятных факторов, не стоит забывать и о профилактическом уходе. Его стоит осуществлять в равные промежутки времени. Трубы в процессе эксплуатации загрязняются и забиваются. Профилактика – несложная задача, поэтому все можно сделать своими руками, сэкономив при этом деньги на вызов специалистов.

Что необходимо для монтажа вентиляционного выхода на крышу

Для выполнения установочных работ вентиляционной трубы над кровлей нужно иметь все необходимые инструменты. Рекомендуется их подготовить заранее, чтобы во время монтажа не возникло никаких непредвиденных обстоятельств.

Монтаж труб осуществляется при помощи самых простых инструментов

Перечень материалов и инструментов, которые понадобятся при установке вентиляционной трубы:

ножницы для резки металла;
утеплитель;
набор отвёрток;
маркер (для выполнения разметки);
специальный герметик;
саморезы;
уплотнительные элементы;
узел прохода;
рабочие перчатки.
дрель или перфоратор;
уровень;
электро- или ручной лобзик.

Монтаж вентиляционных труб на крыше

Установка вентиляционной трубы из разных материалов на крыше исполняется поэтапно. Вывод конструкции на крышу рекомендуется выполнять с использованием узла прохода. Монтаж этого элемента осуществляется так:

Для начала стоит определить место, где будет располагаться проходной узел. Выбор должен соответствовать строительным нормам и правилам (СНиП).
На втором этапе проводится разметка контуров в том месте, где будет проходить вентиляционная труба.
В кровле вырезается отверстие, определённое под диаметр конкретной трубы и материал, из которого она изготовлена.
В соответствии с теми же правилами проделываются отверстия в гидроизоляции и утеплителе.
Выполняется разметка для проходного узла и крепёжных элементов.

На этом этапе необходимо закрепить уплотнительную прокладку. Это делается с использованием заранее подготовленного герметика.
На прокладку монтируется проходной узел. Конструкция закрепляется с использованием саморезов.
В конце вентиляционную трубу проводят через узел прохода и закрепляют её шурупами

Очень важно, чтобы конструкция располагалась строго вертикально. Проверить это можно с помощью строительного уровня.

Кроме этого, необходимо проверить, как плотно прилегает основание проходного узла, а также выполнить работу по герметизации воздуховода с внутренней стороны.

Работы по монтажу вентиляционных труб можно произвести своими руками

Установка труб может иметь некоторые различия в зависимости от материала кровли. Например, монтаж вентиляционных труб для металлочерепицы подразумевает использование очень гибкого листа для гидроизоляции места вывода трубы. Только пластичный материал заполнит все неровности и предотвратит попадание влаги.

Если вытяжной воздуховод уже установлен, то стоит задуматься о его утеплении. Вентиляционные элементы имеют непосредственный выход на улицу и подвержены всем факторам окружающей среды, которые могут вывести трубу из строя. Существуют изделия, которые производятся с теплоизоляцией. Это очень удобно, однако, стоимость таких труб на порядок выше обычных. Если вы не располагаете лишними средствами, то лучше всего произвести утепление вентиляционной конструкции своими руками.

Одним из самых распространённых материалов для утепления таких труб является минеральная вата

Она достаточно дёшево стоит, однако, легко воспламеняется и без специальных мер предосторожности её использование категорически запрещено. Кроме этого, со временем минеральная вата слёживается и теряет свои характеристики

Специалисты советуют не экономить на материале, и выбирать изделия, которые соответствуют техническим характеристикам теплоизоляции. Отличным вариантом для изоляции вентиляционной конструкции является пенопропиленовая скорлупа. Она отличается простотой монтажа. Для того, чтобы установить такую скорлупу, необходимо надеть её на трубы и закрепить в местах швов проволокой. В некоторых случаях швы оснащены специальными замками, которые защёлкиваются и образуют защитную конструкцию. Если вы хотите сэкономить, то можно приобрести скорлупу из пенопласта.

После монтажа изоляционного материала необходимо оснастить его уплотнителями. В качестве уплотнителей можно использовать различные материалы. Затем нужно провести надёжную фиксацию изоляции, чтобы ветер и дождь не смогли причинить ей вреда.

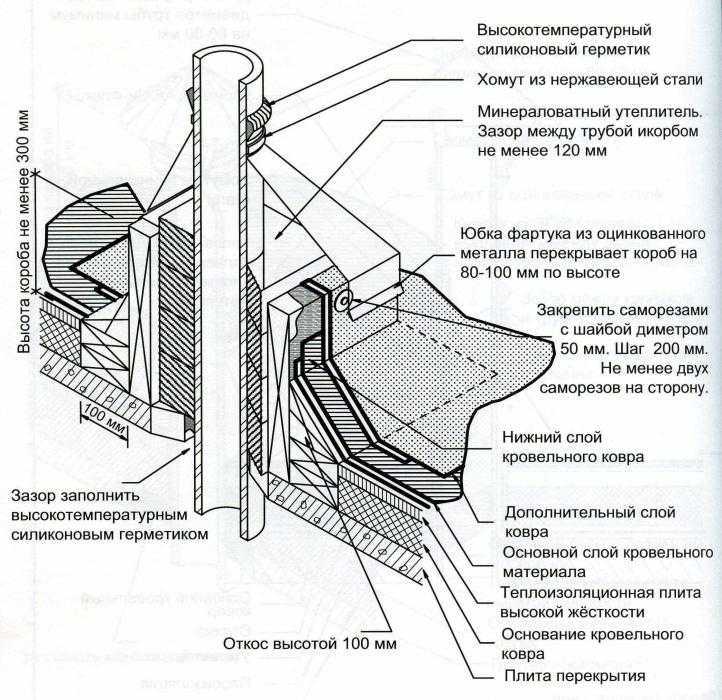

Кровельные проходки и патрубки для дымоходов с круглым сечением

Металлические круглые системы всегда нуждаются в дополнительной фиксации. Такие элементы должны быть скреплены обжимными хомутами. К каждым двум метрам такого дымохода устанавливают по кронштейну, крепящим их к стене, а для тройника – еще один опорный кронштейн. Также для крепления стальных труб используют специальные скобы.

Сам узел прохода дымоходной трубы зависит от ее сечения и формы, наклона кровли, а также от вида используемого кровельного материала:

Вот очень подробный видео-ролик вывода дымохода с круглым сечением на крышу:

Готовые мягкие проходки для любых конструкций

Круглую трубу обойти немного сложнее, чем квадратную. Зато для этого сегодня выпускается кровельная проходка для дымоходов в виде универсального стакана или мастер-флеша:

Что собой представляет такая проходка? Это специальная насадка на дымоход в виде эластичного материала из силикона или EPDM-резины. Оба варианта хорошо переносят температуру от -74 до +260°С. Сама проходка опирается на стальной лист, хорошо закрепленный на кровле.

Натягивают этот воротник на круглую трубу при помощи мыльного раствора, а под фланцем потом промазывают кровельным герметиком

Эта проходка хороша тем, что способна принять любую форму, а потому не важно, на каком угле ската ее монтируют. Весь процесс оказывается куда более быстрым и точным, чем в случае с кирпичным дымоходом

Так, этот эластичный фартук необходимо приложить прямо к проходу и прижать металлическим листом в виде круга или прямоугольника (заранее в нем проделайте отверстия под саморезы).

Далее на место соприкосновения с кровлей необходимо нанести специальный огнестойкий герметик (а не обычный кровельный) и закрепить всю конструкцию при помощи шуруповерта.

Вот как выглядят на практике грамотное проведение дымохода через крышу:

Металлические патрубки для жесткой фиксации

В случае обустройства дымоходов на крыше без рельефа (не всегда) вместо гибких проходных изделий применяют проходной патрубок из металла. Это тоже готовые изделия, окрашенные или из оцинкованной стали:

Изготавливают такие патрубки в основном из легированной стали стандартных размеров и под стандартные углы наклона кровли.

Здесь инструкция уже немного другая:

Шаг 1. Проделайте в кровле подходящее по размеру отверстие. Для этого используйте маркер и подходящий инструмент – болгарку, лобзик или ножницы.
Шаг 2. Аккуратно удалите из отверстия изоляцию и отпилите решетку, которая будет мешать.
Шаг 3. Закрепите с внутренней стороны кровли лист из огнезащитного материала так, чтобы по кругу оставался запас в 15 см для каждой стороны.
Шаг 4. Проведите дымоход и закрепите его при помощи хомута.
Шаг 5. Наденьте проходной элемент и закрепите его на поверхности кровли шурупами и специальным герметиком.
Шаг 6. Продолжайте наращивать сегменты трубы до нужной высоты – пока сама труба не станет выше конька минимум на метр.

Если вы хотите утеплить всю конструкцию в месте прохождения трубы, тогда используйте только негорючий теплоизолятор, как каменная вата. Ее можно попросту набить между деревянными элементами конструкции и самим дымоходом. Она нужна для того, чтобы в этом месте не возникал конденсат.

Еще пара важных моментов. Если дымоходная труба поднимается на крыше выше, чем на 2 метра, тогда для нее нужно установить дополнительные растяжки:

Вентиляция через кровлю

Прежде чем рассмотреть, как происходит установка вентиляционных труб на крыше, давайте поймем, для чего нужны данные конструкции.

Строительные нормативы гласят: любое помещение без окна должно быть оборудовано вентиляционным каналом. Вы и сами можете убедиться в этом, обойдя и внимательно осмотрев квартиру/дом: наверняка вы найдете характерные отверстия на стенах ванной и туалетной комнаты, котельной, кладовой, гардеробной и так далее. На кухне, невзирая на наличие окон, тоже непременно должна присутствовать система вентиляции

Однако важно не только наличие таких коммуникаций, а и правильное их функционирование: монтаж и вывод вентиляционной трубы на крышу – тонкая наука, но сейчас вы ее постигнете

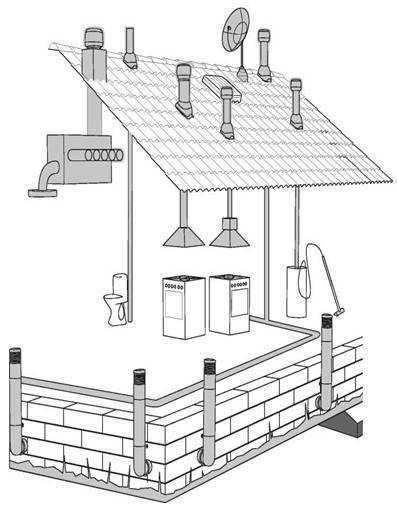

Выводы труб вентиляции на крыше чаще всего делают для таких целей:

проветривание внутреннего пространства;
вентиляция чердачного помещения;
монтажа фановой трубы, идущей от канализации.

Хозяин этого дома все сделал правильно. Сейчас и вы научитесь премудростям сооружения системы проветривания

Требования к конструкции

Труба на кровле устанавливается так, чтобы выходящий из дому (отработанный) воздух удалялся быстро и беспрепятственно.

На эффективность работы системы влияет и место расположения, и герметичность конструкции, форма сечения, и высота трубы вентиляции над крышей. Любая небрежность в процессе монтажа узла чревата некачественной работой вентиляции, а возможно, и появлению течи на кровле.

Основное техническое требование к системе, которое также является и тестом исправности узла – свободное (самотечное) перемещение воздуха внутри вентиляционных труб должно происходить при температуре «за бортом» +12 градусов, при этом в доме столбик термометра должен находиться в пределах +20, а в ванной + 24 градуса.

Согласно нормам СНиП (строительные нормы и правила) высота вентиляционной трубы над крышей должна равняться минимум 0,5 м. Нарушение данного правила приведет к прекращению циркуляции воздуха во время завихрений.

Оптимальное место организации вывода – середина кровли. Если труба не одна, то эксперты рекомендуют располагать их равноудалено друг от друга.

Нахождение по соседству дымоотвода диктует свои условия: дымоход и вентиляционная труба должны быть равными по высоте, иначе покинувший пределы дома дым вернется опять внутрь – через вентиляцию.

Монтаж вентиляционной системы лучше осуществлять во время строительства дома

Особенности тяги

Разность температуры на выходе и входе в вентиляционную трубу влияет и на силу тяги в каналах. Если за окном зима, то количество отводимого воздуха увеличивается, когда приходит лето, разница стремится к нулю, поэтому и естественная вентиляция ослабевает.

Это главная причина снижения эффективности работы системы. Но есть и другие: на объем отводимого воздуха также влияет и протяженность канала, в том числе высота вентиляционной трубы над крышей.

Между тем это не значит, что чем ниже температура «за бортом» и чем теплее в доме, тем лучше будет функционировать вентиляция. Всему есть предел: если канал замерзнет, выйдет из строя

Поэтому важно производить утепление вентиляционных труб на крыше, а также шахты. Можно сделать «ход конем», расположив элементы конструкции внутри утепленных стен, а внешние – утеплить

Кстати, не забудьте и о фрагменте, проходящем через холодный чердак.

Вопрос прогрева шахты у некоторых домовладельцев вызывает затруднения. Эксперты охотно делятся секретом, как сделать шахту теплой без особых усилий. Фокус такой: проложите канал рядом/вдоль дымоходной конструкции, системы отопления или труб, подающих горячую воду, тогда шахта никогда не замерзнет, а вы не потратите ни копейки на обогрев вентиляции.

Хороший план – гарантия успеха

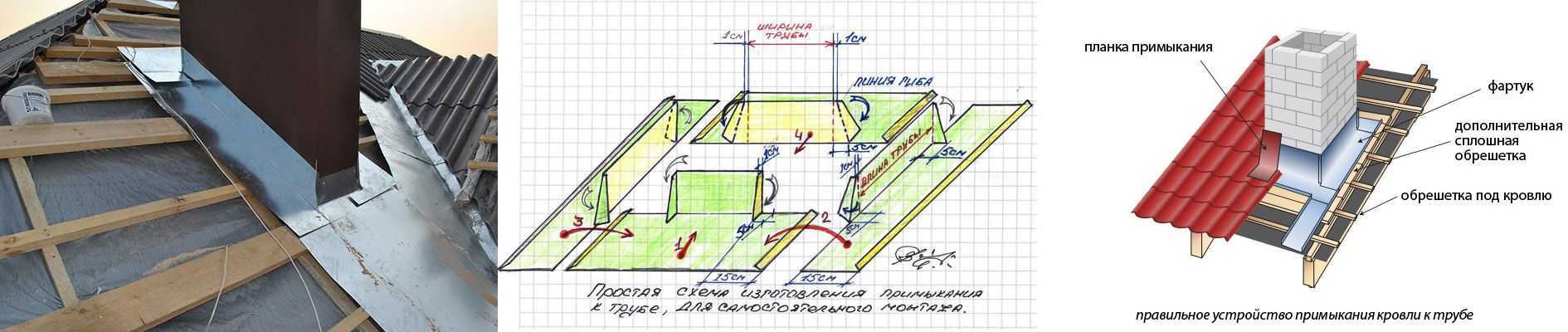

Примыкание профнастила к печной трубе с прямоугольным сечением

В настоящее время производители позаботились о том, чтобы места примыкания и стыки между некоторыми элементами кровельной конструкции были надежно защищены от проникновения атмосферных осадков. Для этого выпускаются доборные элементы для ендовы, конька и участков примыкания. Такие же доборные материалы есть и для герметизации зазором труб, проходящих через профнастил. И этот элемент носит название фартук.

Основное предназначение фартука – это собрать всю воду, стекающую по печному дымоходу и по скатам крыши, и отвести ее к карнизу в систему водостока. Но есть в монтажном процессе установки фартука один очень важный момент. Необходимо правильно провести гидроизоляцию

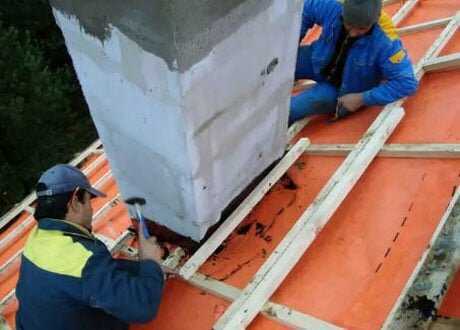

Всем известно, что под профнастил обязательно устанавливается гидроизоляционная пленка, и неважно, крыша будет утепленной или нет. Так вот в месте, где труба проходит через кровельную конструкцию, необходимо сделать разрез под устанавливаемую печную трубу, оставив края разреза шириною 50-100 мм, которые впоследствии будут закреплены на самой трубе

Но это еще не все. В местах примыкания необходим усиленный гидроизоляционный слой. Поэтому чаще всего под фартук устанавливается специальная гидроизоляционная лента. К тому же она должна располагаться под верхними планками фартука и ложится частично на профнастил. По сути, получится двойная защита. Схема укладки гидроизоляции следующая:

Сначала она наносится на нижний край дымохода.
Затем заделываются стыки примыкания по бокам трубной конструкции.
И последний – это верхняя кромка, ближняя к коньку кровли.

Нередко встречаются такие ситуации, когда появляется необходимость провести печной дымоход через уже возведенную крышу из профнастила. Сделать это сегодня несложно, но есть тут один нюанс. Необходимо отверстие (проход) в профнастиле делать меньше размеров трубы приблизительно на 1,5-2,0 см. Понятно, что дымоход в такой проход не влезет, поэтому кромку по углам отверстия разрезают и выгибают. Эти кромки после установки дымохода плотно прикладывают к нему и закрепляют. Это еще один защитный барьер для протечек. При этом под сам профнастил обязательно укладывают нижнюю планку фартука и поверх нее гидроизоляционную ленту.

Заключение

Обеспечить хорошую гидроизоляцию можно двумя способами.

В первом случае используется штатный силиконовый чехол или колпак, который одевается на трубу, обрабатывается силиконом и приживается хомутом и накладкой. Таким способом заклеиваются вентиляционные трубы на битумной черепице и профнастиле.

Для металлочерепицы, ондулина, волнистого поликарбоната приходится покупать и устанавливать переходные профили с таким же размером волны.

Если в вентиляции используется воздуховод нестандартного размера, то стык между кровлей и трубой приходится заклеивать битумной мастикой и подкладочным материалом в цвет кровли, например, отрезками ендового ковра или стеклорубероида.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости установки вентиляционной трубы на крыше . Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачной и легкой установки!

Что нужно учитывать при выводе вентиляционной трубы на крышу

Выход вентканала на крышу выполняется так, чтобы вода не попадала под покрытие кровли

Надёжная герметизация стыка — это очень важное мероприятие. Если неправильно его осуществить, в будущем могут возникнуть проблемы из-за того, что вода будет стекать по вентиляционной конструкции в дом

Необходимые в этом случае герметики можно приобрести в любом строительном магазине.

Особое внимание следует уделить герметизации трубы в мест выхода через кровлю

Нижний конец вентиляционной конструкции, которая выходит на крышу, стыкуется с воздуховодом. Стыковка, как правило, осуществляется при помощи соединительных фланцев. Для улучшения герметичности можно снабдить выход специальным опорным кольцом. Кроме этого, непосредственно в тело трубы монтируется клапан, который будет регулировать движение воздуха.

Вентиляционные трубы на крыше монтируются при помощи вспомогательных элементов, которые предлагаются в огромном ассортименте. При желании можно проконсультироваться со специалистами, которые подскажут, какие детали выбрать, чтобы максимально упростить работу.
