Полезные советы по созданию коптильни холодного копчения своими руками из бочки

Другие бочковые варианты коптилен

Их всего три. Они изготавливаются несложно и за короткий промежуток времени. Используются те же методы.

Например, можно создать наиболее простую модификацию. Здесь производятся такие действия:

1. Используется старая труба из водостока.
2. Она под незначительным уклоном вкапывается в землю. Она связывает участок нахождения костра с продуктовым отсеком.
3. Чтобы создать костровую зону, достаточно вырыть неглубокую ямку и накрыть её металлическим листом.
4. Этот лист – способ контроля над активностью горения. Чем больше его открываете, тем мощнее огонь.

Второй вид – особая сушилка. В этой модификации, как правило, копчение не проводится. Здесь сушатся фрукты и грибы. Можно, конечно, потратиться и приобрести электрическую версию. Но самостоятельно её сделать проще. И при этом не понадобятся большие расходы.

Суть устройства такова:

1. Используются две бочки. Их можно заменить бетонными блоками.
2. Одна ставится на другую. Получается канал для дыма. Высота канала – примерно 3 м.
3. Между бочками кладется лист из металла или противень.
4. На него сыплется мелкий щебень, ставится сетка, на которой будут размещаться продукты для сушки.

Коптить в данном аппарате тоже можно. Но его основная функция – сушка.

Третий тип – бочка из дерева. Это тоже довольно простой метод. Но создаётся не только функциональный агрегат, но и изящный декоративный элемент в вашем саду. Туннель для дыма и топочный отсек находятся в земле. Их нужно затаить под грунтовым слоем. Когда нет копчения топка закрывается крышкой. На ней имеется некоторый слой дёрна. В некоторых случаях в этом месте делают небольшую клумбу.

Получается оригинальная коптильня. А с виду изящная бочка из дерева. Её можно декорировать камнем. Так она преобразуется в компонент ландшафтного дизайна.

Сделанные по любому из типов установки будут полезны в хозяйстве не одни десяток лет.

Как сделать электрокоптильню из бочки

Электрокоптильня собственного изготовления Сборка займет один рабочий день, нужно, чтобы детали были под рукой и был планировочный чертеж соединения элементов.

Понадобится:

• железная бочка;
• колеса для перемещения емкости;
• нагревательный элемент;
• провод с вилкой для подключения.

Также готовят термостат, емкость для опилок, термометр, решетку, поддон.

Принцип и схема работы

Электрическая коптилка состоит из нагревательного тэна и прочного корпуса. Элемент получает питание от электросети, подогревает опилки, они начинают тлеть. Топливо выделяет дым, который приводит в готовность деликатесы в камере. Корпус представлен железным баком, а нагреватель берут из любого бытового прибора.

Из чего можно сделать источник нагрева

Для копчения продуктов берут опилки из фруктовых деревьев Спираль или металлический нагревательный элемент вынимают из старого утюга, чайника, электроплиты. Главное, чтобы тэн еще мог послужить определенное время. Вилку прибора вынимают из розетки, затем прибор разбирают, снимают нагреватель.

Монтаж электрической части

Подключают к бочке элемент с помощью проводов, которые помещают в отверстия на концах. На нагревательном приборе просверливают два отверстия, вставляют питающий кабель с учетом плюса и минуса. Проверяют работу нагревателя, положив на него некоторое количество опилок. Хорошим считается конструкция, которая дает дым через 5 – 6 минут.

Емкость для опилок

Резервуар является местом, куда закладывают мелкие отходы древесины. Здесь горят опилки, поэтому стенки выполняют из нетоксичных материалов, которые не выделяют ядовитых веществ. Камера должна иметь определенную прочность, используют чугунные старые кастрюли, высокие сковородки, тазики из железа.

Принцип горячего копчения в бочке

Прежде, чем сделать коптильню из бочки своими руками, нужно понять, какие есть основы горячего копчения, чем они отличаются от холодного способа обработки сырья. Эта технология выделяется безопасностью, эффективностью и быстротой приготовления мяса, рыбы. Полуфабрикаты, находящиеся внутри бочки, подвергаются обработке дымом от тлеющих древесных щепок, его температура в среднем составляет 70 °C.

Длительность процедуры копчения может быть 2 часа, достигать 2 дня. Продукты после приготовления имеют выраженный приятный аромат и вкус, они достаточно сочные, употреблять их можно сразу. В этом и заключается основное отличие от холодного копчения, где продукты коптятся на протяжении 4 суток.

Изготовление первого варианта

Самым быстрым вариантом сборки коптильни из бочки своими руками признан вертикальный агрегат. Сооружается он из бочки 200 литров. Такие емкости применяются для хранения машинного масла и подобных жидкостей, поэтому перед основными процессами следует тщательно очистить бочку путем обжига. Сделать коптильню горячего копчения такого типа лучше по чертежу, поэтому предварительно стоит подготовить проект или воспользоваться готовыми идеями.

Что необходимо

• металлическую арматуру;
• листы металла разной толщины;
• трубу.

Из приспособлений потребуется:

• болгарка;
• сварка;
• рулетка;
• маркер или карандаш для разметки.

Некоторые инструменты можно заменить, но данный набор считается самым простым. Указанные приспособления имеются практически у всех.

Чертежи и схема

• внешних: топка, крышка, ручки, дверца, дымоотвод;
• внутренних: топка, поддоны, решетки, крючки.

Важно на чертежах отобразить размеры будущей коптильни горячего копчения, чтобы конструкция была приспособлена к приготовлению мелко нарезанных продуктов и целых рыбин, тушек

Разметка и распиловка

1. Поскольку бочка запаяна с двух сторон, следует срезать верхнюю часть. Чтобы срез вышел ровным, потребуется очертить края мелом или маркером. Далее проводится разметка, распиловка следующих деталей:
2. Дверца проделывается в 5 см. от дна бочки. Минимальный размер – 20-25 см. Возможно сделать более крупную дверь. С помощью петель вырезанный элемент крепят на место, что дает возможность беспрепятственно открывать/закрывать топку.
3. В дне бочки просверливаются отверстия для притока воздуха в топку.
4. Из листа металла подготавливается круглая деталь, диаметром чуть меньше бочки. Она необходима для отделения топки от камеры с продуктами. Крепится круг на 25 см. выше дна с помощью сварки.
5. Напротив дверцы высверливается отверстие для дымохода.

Изготовление крышек и ручек

Обязательно следует приварить рукоятки к дверцам и крышке коптильни горячего копчения из бочки. Дополнительно ручки размещают по бокам коптилки для удобства транспортировки. Агрегат достаточно массивный, обычно является стационарным, поэтому боковые рукоятки не обязательны.

1. Из листа металла вырезается полоска толщиной 5 см, по длине равная окружности бочки.
2. Вырезанная полоска приваривается в верхней части бочки под углом 45°. Полученный желоб является гидрозатвором, куда будет наливаться вода.
3. Из листа металла вырезается крышка коптильни. Ее диаметр должен быть больше, чем бочка на 1 см.
4. Из листового металла вырезается полоска шириной 10 см, по длине равная окружности крышки.
5. Подготовленная полоса приваривается к крышке. Она будет заходить в гидрозатвор и обеспечивать герметичность конструкции.

Отсутствие такого гидрозатвора в коптильне горячего копчения из бочки приведет к утечке дыма, изменению температуры внутри камеры, что может повлиять на результат копчения. Для контроля температурного режима встраивается термометр.

Изготовление подставки

Для начала делается подставка под топливо, которое помещается внутрь бочки. Следующим этапом считается установка емкости для стекающего с продуктов жира. Установив на дно приспособление на специальных ножках, удастся предотвратить затухание щепы, а также упростить процесс очистки коптильни.

Разновидности коптилен

Принцип работы коптильни

Камера любой модели оснащена крышкой, чтобы длительно удерживать дым. Деталь включают в проектный чертеж, указывают размеры. Самый удобный вариант предполагает использование мешковины, которой накрывают камеру.

Горизонтальная коптильня для горячего копчения

Коптильня горячего копчения из бочки расположена горизонтально, при этом верх емкости заваривают металлическим листом, а крышку делают на петлях. На боку есть отверстие для установки дымохода.

Внутри внизу крепят решетку на направляющих уголках, а топливо помещают на дно бочки. Бак можно размещать на открытом огне.

С внутренней топочной камерой

Используют двухсотлитровую бочку, которую устанавливают в отвесном положении. В боку сверлят перфорацию в виде отверстий для организации поддува. Внизу вырубают квадратный лючок для дров и ставят дверку.

Края отверстия отделывают металлической полосовкой. Продукты располагают на решетке, а в емкости делают двойное дно.

Из бочки и паяльной лампы

Представляет собой практичную переносную конструкцию. Для копчения используют небольшую железную бочку, она бывает скругленной или квадратной. Такую коптильню берут в поход, на дачный участок. Термический процесс поддерживается пламенем паяльной лампы, открытого костра или газовой плитки. Для эксплуатации устройства его снабжают опорой в виде треноги.

Из двух железных бочек

Коптильня из двух бочек

Верхнюю бочку рассматривают в виде коптильни (вертикальное расположение), а в нижней (горизонтальной) сжигают дрова. В топке ставят колосники, поддувало. К такой конструкции для перемещения по земле часто приваривают колеса.

Между бочками делают отверстие для прохода дыма. В этом месте устанавливают фильтр, применяют мокрую ткань, мешковину.

Электрический вариант

Требуется подключение к сети, при этом отпадает необходимость разведения открытого огня. Начинается подогревание автоматически при включении кнопки. В таких устройствах предусмотрена возможность координации температуры внутри камеры.

Электрические коптилки можно делать с открытым или защищенным тэном, предусмотреть использование аккумулятора.

Для холодного копчения

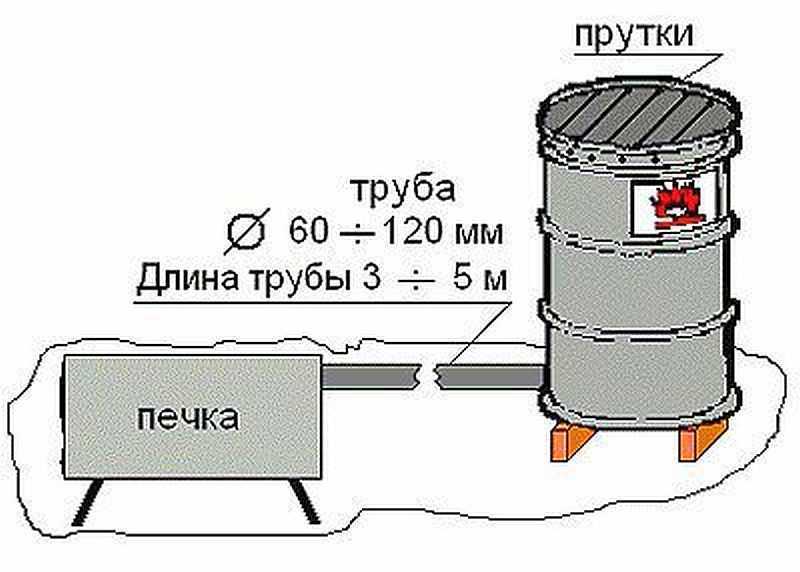

Перед тем как из 200 литровой бочки сделать коптильню, нужно подвести трубу от очага сгорания к отсеку копчения, для которого берут металлическую емкость на сто пятьдесят – двести литров.

Чем длиннее труба, тем меньшую температуру будет иметь дым. Главное, правильно рассчитать расстояние, чтобы не получить недокопченное мясо. Топку строят из кирпича.

Вариант №1. Изготовление коптильни без использования сварочного аппарата

Преимущество способа в том, что вам не потребуется сварочный аппарат. Первоначальным этапом работы является зачистка поверхности бочки.

1. Производим разметку на боковой стороне бочки и при помощи болгарки отрезаем часть. Это будет люк будущей коптильни. Как разрезать бочку, это дело каждого. Можно вырезать небольшой прямоугольный люк или разрезать бочку пополам. Все зависит от выбранного вами варианта и чертежа.

   Бочка для изготовления коптильни

2. По бокам необходимо прикрепить полосы, которые будут фиксировать крышку и не дадут ей провалиться внутрь. Подойдут металлические ленты от другой бочки или специально купленные планки.
3. Далее, переходим именно к тем самым опорам. Их следует выгнуть по форме бочки и прижать специальными зажимами. Просверлить отверстия под заклепки и заклепать их.

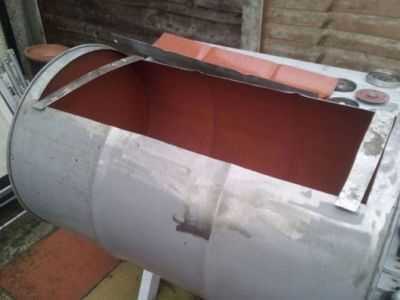

   Крепление люка и фиксирующих полос для него

4. Процедура выполняется два раза, с обеих сторон конструкции.
5. Следующий шаг – крепление петель для люка. Используйте ту же технологию, что и для опор люка, т. е. прикрепите петли при помощи заклепок. Сначала испробуйте манипуляции на одной стороне, а затем повторите с другой.

   Крепление петель для люка коптильни

6. Затем крепится ручка к люку. Можно использовать старые экземпляры, снятые с холодильника, шкафа или прочей мебели. Необходимо просверлить отверстия и на винты зафиксировать ручку.
7. Делаем дымоход. В качестве материала для этой детали можно использовать любые трубы или фитинги. Главное, чтобы они хорошо крепились при помощи болтов, т. к. этот способ изготовления коптильни не предусматривает использование сварки.

   Дымоход изготавливается из трубы подходящего диаметра

8. Дело осталось за малым – установка внутренностей коптильни. Понадобится монтаж опор и направляющих для решетки. Выберите подходящее положение для креплений и просверлите отверстия сбоку. Вставьте опоры.
9. Обработать поверхность бочки можно следующим образом: зажечь огонь внутри и дать обгореть краске, пройтись щеткой и удалить остатки гари. Затем обезжирить поверхность и покрыть краской, устойчивой к высоким температурам.
10. Раму-держатель можно собрать из металлических уголков и скрепить посредством болтов.

    Готовая коптильня, изготовленная без применения сварочного аппарата

Мобильная конструкция

Переносная коптилка для горячего копчения, выполненная своими руками, — это изделие в виде металлического прямоугольного ящика или цилиндрической формы. Схема копчения представлена на рис.1

Из рисунка видно, что источник тепла (костер, газовая или электроплита) находится вне конструкции. Задача — нагреть опилки, находящиеся внутри, до состояния обугливания. При этом будет выделяться горячий дым, обволакивающий пищевые продукты. Последние располагаются на решетках или крюках. Выделившийся жир стекает в емкость (противень). Проникновению воздуха внутрь конструкции препятствует гидрозатвор.

На практике, простейшие устройства изготавливаются без гидрозатворов. В качестве емкости применяются:

• ведро 10-16 литров;
• пищевой бачок 20-25 литров;
• медицинские списанные автоклавы цилиндрической и прямоугольной формы

Внутри устраивается одна или две решетки. Материал — деревянные прутья (рис.2), часть строительной сетки (для армирования или кладки кирпича). емкость располагается на опорах (кирпич, камни, бревна). Под ней разводится костер. В качестве крышки, если таковая отсутствует, используется мешковина, кусок брезента, ветки с зелеными листьями.

Преимущества такого вида:

• отсутствует необходимость в изготовлении емкости — используется первое попавшееся изделие, подходящее для изготовления коптильни;
• не требуется специального места — создание костровища, как для обычного костра;
• позволяет приготовить рыбу, мясо, дичь и другие продукты

Более серьезное изделие — это коптильня для горячего копчения, изготовленная своими руками из металла с применением инструмента. За основу чаще всего принимается прямоугольная форма. Такой вид отличается простым раскроем листа металла. Проще выполнять рез, сгибы.

Но от любителя копчененького потребуются:

• элементарные навыки владения слесарным инструментом;
• управляться с пайкой или сварочным аппаратом;
• умение выполнять чертежи (эскизы)

При выборе материала, предпочтение следует отдавать нержавеющей стали:

• противостоит многим химическим компонентам, находящимся в дыме;
• не окисляется при высоких температурах;
• обладает меньшей адгезией к жирным кислотам, копоти, саже — легче чистить после костра;
• не ржавеет; имеет более длительный ресурс эксплуатации

Но нержавейка сложнее в обработке. Материал более хрупок, имеет меньшую пластичность. Отсюда, его труднее согнуть. На месте сгиба зачастую образуются микротрещины. Выход — применение высокотемпературных припоев или сварки нержавеющим электродом.

Другой материал — холоднокатаная сталь. Применяется для автомобилей или при производстве бытовой техники. Пластична, хорошо гнется, но ржавеет, окисляется. Один из вариантов защиты, применение высокотемпературной краски или лака. Основа — кремнийорганические соединения. Стойки до нагрева 600-650°C. С таким покрытием, коптилка горячего копчения своими руками собранная, будет надежно защищена.

Мобильную конструкцию для горячего копчения можно, соблюдая правила пожарной безопасности, применять в помещении. Источник тепла — газовая или электрическая плита. Вывод продуктов возгонки (дыма) обеспечивается по трубке в кухонную вытяжку или форточку.

Мастерим коптильню своими руками: пошаговая инструкция (фото и видео)

Чертеж – один из важнейших деталей начала любой работы или строительства. Найти необходимые варианты можно с легкостью на просторах интернета. Чертежи дают четкое разграничение действий. Те, кто умеют пользоваться этой информацией, несомненно, знают, как правильно организовать работу и выстроить последовательность действий.

Изготовить коптильню из бочки можно за один день

Есть несколько способов изготовления коптильной конструкции

Важно учесть, что не у всех на дачном участке имеется сварочный аппарат и необходимые знания по его использованию. Рассмотрим несколько самых популярных вариантов бочек-коптилен, выполненных своими руками

Варианты дымоходов

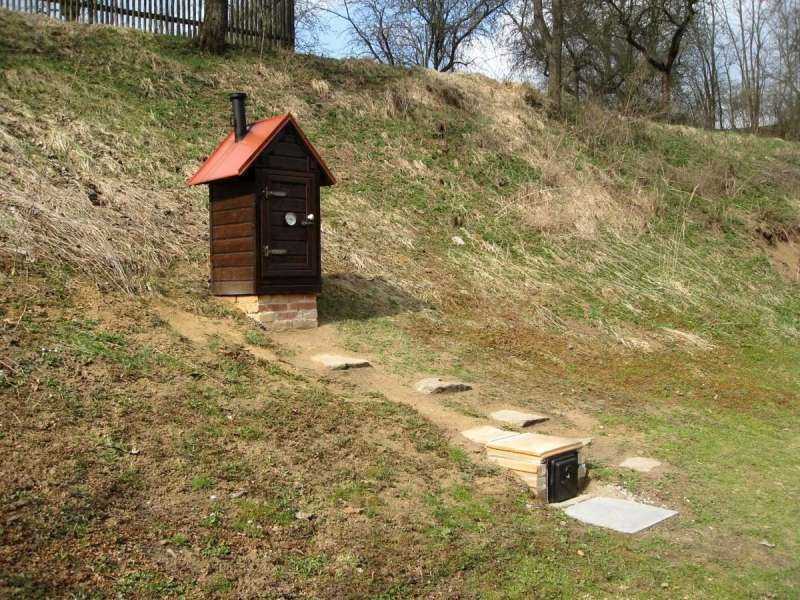

Немаловажным конструктивным элементом коптильни холодного копчения является дымоход. Его можно выполнить как под землей, так и над ее поверхностью.

Если вы проживаете в южном регионе, то логичнее соорудить дымоход под землей, что обеспечит более быстрое охлаждение дыма, чем это было бы на солнце.

Дымоход может представлять собой один из следующих вариантов:

1. Железная труба.
2. Траншея, верхняя часть которой плотно закрывается металлом, деревом, фанерой или другими подходящими материалами.
3. Кирпичный или каменный канал.

Тот или иной вариант выбирается исходя из личных предпочтений и возможностей. Чаще всего габариты дымохода делают такими:

• длина 3 м;
• высота 25 см;
• ширина до 50 см.

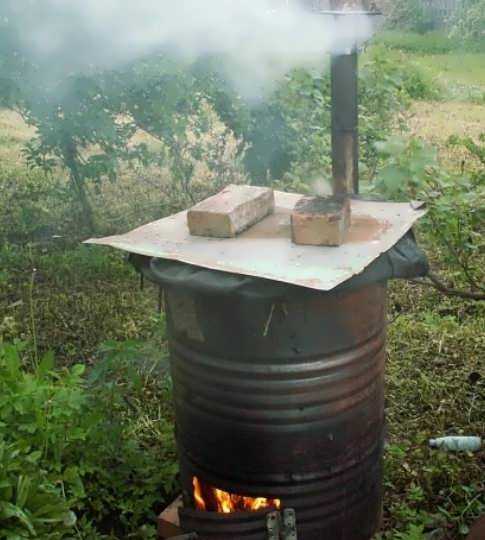

Особенности горячего копчения и простейшая коптильня из бочки на 200 литров своими руками

Перед тем как самому сделать коптильню горячего копчения, нужно помнить, что продукты, полученные таким путем, хранятся не долго. В то время как продукция, обработанная холодным дымом, сохраняет свои качества на весьма значительный срок.

Принцип такой обработки основан на процессе пиролиза, когда на полуфабрикаты воздействуют дымом от тлеющих древесных щепок. Поэтому здесь в какой-то мере нужно соблюдать герметичность. Тем не менее это не повод покупать промышленную коптильную установку – многие используют подручные материалы в виде ведра, газового баллона или других ненужных емкостей.

Специфика применения бочковой тары в качестве коптильной камеры

Металлическая емкость на двести литров как нельзя лучше подходит для изготовления своими руками коптильного оборудования. И без разницы, что в ней было до этого – бензин, краска или повидло. Предварительно ее изнутри обжигают, за счет чего и избавляются от вредных веществ. Дальнейший процесс сборки камеры несложен, особенно, если у вас есть мастерская в гараже или в хозяйственной пристройке. Элементарная коптильня из бочки 200 литров горячего копчения ставится на кирпичи или блоки. Сама процедура от начала изготовления до ввода в, так сказать, эксплуатацию займет не более часа-полтора. Условия использования устройства также просты:

• На дно емкости насыпают слой древесной щепы, кору не стоит использовать в процессе.
• В нижней части камеры на специальные упоры ставят поддон для сбора жира. При обработке мяса или рыбы жир не должен попадать на опилки.
• Крышка должна максимально плотно прилегать к верхнему краю емкости, иначе щепа может загореться из-за притока воздуха.
• Под днищем камеры предварительно разжигают костер, за счет чего щепа будет в дальнейшем обугливаться и выделять дым. В качестве нагревающего элемента часто используют паяльную лампу, керосинку, газовую горелку или электропечь. Разумеется, в зависимости от выбора источника тепловой энергии время приготовления продукта может существенно различаться.

Что нужно приготовить?

Преимущество конструкции из двухсотлитровой тары состоит в том, что такая емкость всегда найдется в хозяйстве, пускай даже некондиционная. А болгарку и небольшой сварочный инвертор имеет практически любой уважающий себя хозяин. Этого будет достаточно, чтобы соорудить коптильную камеру за час-полтора. Да, она будет выглядеть неказисто и не столь эстетично, но получится вполне действующее сооружение.

Итак, мы уже знаем, как самому сделать простую коптильню горячего копчения, осталось материализовать задуманное. Для этого приготовим следующие компоненты и инструменты:

• Металлическая бочка на двести литров.
• Три-четыре прута из металла диаметром 10-15 мм для подвешивания продуктов. Дополнительно можно приобрести или изготовить самостоятельно сетку, чтобы разлаживать полуфабрикаты.
• Болгарка или лобзик с пилкой по металлу.
• Рулетка, шуруповерт, электродрель, сварочный аппарат.
• Отрезки листового металла для изготовления крышки и круглого поддона для сбора жира.
• Заготовки в виде обрезков металлопроката или труб.

Собственно, можно обойтись и без инверторного аппарата – скрепить некоторые элементы конструкции болтами и гайками. Представленного набора будет достаточно для работы.

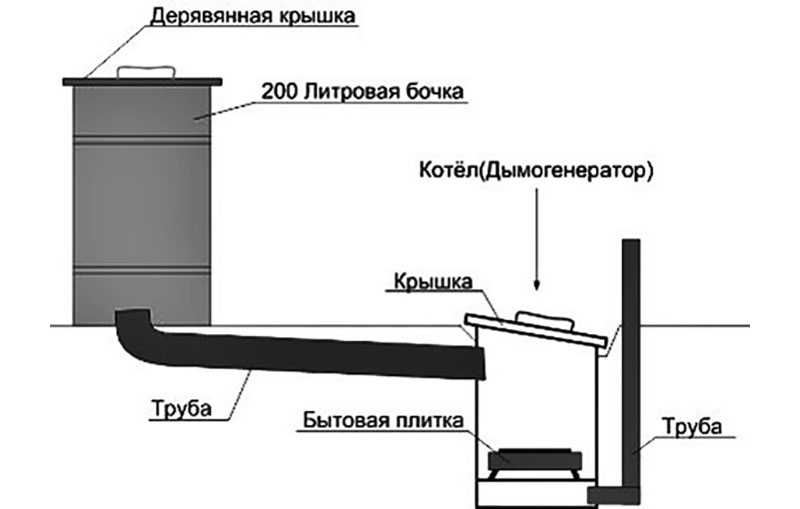

Изготовление коптильни с дымогенератором

Устройство усиливает тягу внутри агрегата, в итоге дым идет равномерно и поступает в коптильное отделение. Используют компрессор, который устанавливают в аквариуме для рыбок. Можно применить бывший в употреблении или купить новый. Монтируют устройство с помощью двухстороннего патрубка, который вваривают в бочку.

Чтобы соорудить камеру дымного генератора, используют любую емкость, например, молочный бидон, баллон огнетушителя, большой термос, стальную трубку. Габариты бывают разными, зависят от мощности. Магазинные устройства имеют технический паспорт, где все указано. Самодельные устройства рассчитывают на определенную мощность, показатель зависит от кубатуры коптилки.

Для правильного подсоединения самодельных установок проводят пробное тестирование, чтобы размеры бака и дымогенератора совпали. Чертежи присоединения можно отыскать в интернете. Для стыкования трубы к генератору используют фитинги, ввариваемые в отверстие снеки бака. Можно заменить резьбовым соединением, если такое возможно.

Работа без сварки

В этом и заключается её главное достоинство. Начальная стадия работ – это очищение поверхности. Здесь лучше защитить себя от пыли и вредных элементов: применяйте перчатки, очки и марлевую повязку.

После очистки на боковой стороне данной ёмкости делайте обозначения. По ним, применяя болгарку, устраняйте часть стенки. Это люк запланированного аппарата. Формат резки выбираете на своё усмотрение. Это может быть небольшой прямоугольник или квадрат. Бочка может быть разрезана напополам

Здесь важно, по какому проекту вы работаете

По боковым сторонам монтируются полосы для удержания крышки от падения внутрь. Можно использовать полоски, вырезанные из другой подобной бочки, или специально приобретённые планки.

Затем создаются опоры. Они выгибаются по форме ёмкости и прижимаются особыми зажимами. После чего просверливаются дырочки. В них помещаются заклёпки.

Пример монтажа люка и указанных удерживающих полосок:

Операция осуществляется дважды с обеих сторон бочки. Далее монтаж петель для люка. Работает тот же принцип, что и для его опорных элементов: петли монтируются заклёпками с двух сторон.

Готовая коптилка. Пример:

Далее – монтаж ручки к этому люку. Ручку можно позаимствовать с холодильника, шифоньера или другой мебели. Сделайте дырки дрелью и проведите фиксацию ручки с помощью винтов.

Следующий этап – создание дымохода. Здесь понадобится элемент трубы либо его аналог – фитинг. Ключевое условие здесь – мощный болтовой крепёж. Применяются болты вместо сварочного метода.

Пример дымохода:

Затем можно устанавливать внутренние компоненты. Сначала монтируются опорные элементы и направляющие для расположения решётки. Нужно выбрать оптимальную позицию для крепежей и сделать дырки сбоку. После чего опоры вставляются.

Для обработки поверхности ёмкости можно задействовать такой способ: внутри неё разжигается огонь, её краска обгорает, отслаивается. Вы проводите по поверхности щёткой и устраняете остатки гари. Обезжириваете поверхности и наносите новую краску, стойкую к мощным температурам.

Также требуется изготовить специальный держатель. Для этого используются уголки. Они скрепляются болтами.

Пример готового варианта (без сварки):

Изготовление коптильни с отдельной топкой

Коптильня с отдельной топкой Топку и коптильную камеру располагают отдельно, соединяет их выносная труба (около десяти метров), по которой проходит дым. В топливнике ставят еще и вертикальную трубу для отвода излишнего дыма и равномерного прогревания коптильни.

Внимание уделяют организации тяги, для этого топку заглубляют в грунт или применяют принудительную вентиляцию

Схема и чертежи

Конструкцию прорисовывают на бумаге, чтобы просчитать размер трубы.

В чертеже указывают места установки:

• топочного отделения, верхней крышки, дверки, дымохода;
• области крепления поддонов, крючков, металлических решеток.

Трубу для дыма делают не меньше 30 см в диаметре. Размеры бочки выбирают так, чтобы можно было коптить мелкие и крупные тушки, овощи, грибы.

Бак может иметь разные габариты, но высота коптильной камеры обычно в 3 раза превышает ее диаметр. В варианте холодного копчения емкость немного приподнимают над уровнем топки.

Для установки коптильни на земле делают кирпичную опору или сваривают металлическую подставку. Дверки делают из вырезанного бока (ставят его на навесы), или изготавливают отдельно из куска стали.

Подготовка бочки

Внутри бочка не должна быть окрашена Берут емкость на 200 литров такую, что не была в контакте с химическими веществами, бензином. Если отсутствует другой бак, бочку выжигают на огне, чтобы удалить остатки на стенах и дне.

Внутри не должно быть покрытия из краски, лака, другого налета. Такие слои удаляют перед устройством, лучше работает бак из нержавейки.

Разметка и распиловка бочки

Если бочка запаяна с двух концов, верхний торец отрезают. Перед этим прорисовывают черту для ровного шва.

Пошаговая инструкция:

• распиливают отверстие для закладки топлива на 5 см от низа;
• вырезанную деталь садят на петли, чтобы получилась дверь;
• в дне делают отверстия для подачи воздуха;
• круглую перепонку из железа с отверстиями крепят на высоте 25 см от дна.

Делают отверстие для монтажа трубы.

Изготовление крышки и ручки

Бочку можно установить на подставку из кирпичей Крышку делают так, чтобы она сидела максимально плотно, диаметр выбирают на 1 см больше бака. Для герметичности выполняют гидрозатвор из ленты железа по окружности емкости, которую приваривают к верху под 45°. В желоб наливают воду. Без гидрозатвора агрегат будет терять часть дыма. Рукоятки приваривают к дверке, крышке, ставят по бокам бочки, чтобы ее переносить на расстояние.

Подставка для бочки

Используют керамический красный обожженный кирпич, такое решение наиболее актуально. Камни также можно использовать, но их нужно выбирать одинаковыми по высоте. Кирпичи кладут на раствор или просто подставляют в качестве временного варианта. В ином случае из уголка, арматуры или профильной трубы варят подставку в виде треноги.

Топка

Бюджетный способ организовать сгорание дров — выкопать в грунте приямок. В нем располагают дрова, при этом нужно регулировать объем дыма.

Другие варианты печки делают из кирпича, нержавейки, оцинковки.

Дымоход

Труба заходит под продуктовую камеру, при этом имеет значение диаметр и длина. Можно сделать дымовую трубу из кирпича и проложить ее под почвой, чтобы обеспечить герметичность. Длинная труба из асбеста, металла, обычно неустойчивая, поэтому ее крепят по центру на дополнительной подставке. Опору выполняют из кирпича или арматуры.

Решетка и крючки

Крючки для коптильни Решетку делают съемную, берут подручную деталь из холодильника, используют кладочную сетку. Ячейки выбирают такого размера, чтобы не проваливались мелкие продукты.

Для крупных тушек используют крючки из нержавейки, их цепляют за поперечные прутья. Туши не должны касаться одна к другой, поэтому достаточно трех перекладин.

Подставка для сбора жира

Поддон изготавливают с бортами по краям, чтобы жир с рыбы и мяса не стекал на щепки. Это исключит затухание топлива. По размеру поддон делают на сантиметр меньше диаметра бочки, выполняют аналогично крышке. Для него внутри ставят треногу, чтобы поднять над дровами. Ставят поддон бортами вверх.

Коптильня горячего копчения из бочки 200 литров

В коптилке с горячим копчением древесину укладывайте на дно ёмкости, где и будет происходить готовка. Под продукты, выше жаровни с опилками поместите противень, для того, чтобы жир с мясной и рыбной продукции не стекал на угли. Это может привести к появлению огня, на котором сгорит мясо. Если коптильня из 200 литровой бочки закрытая, огонь затушить не получится, как это можно сделать в шашлычнице. Для образования зазора и свободного прохождения там дыма, противень должен быть немного отдалён от стенки.

Простая коптилка из старой бочки

При горячем копчении для изготовления крышки используют металл из-за высокого температурного режима. Опилки пропитываются водой, чтобы они не загорались, и сохранялся процесс тления.

Порядок выполнения работ

Коптилка на приусадебном участке обеспечит возможностью приготовления вкусных и оригинальных деликатесов. Для изготовления такого удобного приспособления следуйте определённым инструкциям:

1. Перед тем, как разрезать бочку, ёмкость с химическим содержимым, нефтепродуктами и машинными маслами тщательно промойте, прогрейте с помощью паяльной лампы или обожгите, чтобы нейтрализовать химические вещества, а потом налейте воду на несколько дней.
2. Если бочка полностью запаяна, то крышку срежьте, а потом её можно использовать в качестве противня, чтобы туда стекал жир.
3. Снизу расположите топочную с прорезанным прямоугольным отверстием, чтобы закладывать дрова. Масштаб окошка около 30 см в ширину и 20 см в длину. Этот лист пригодится в дальнейшем для дверки. Для этого вам потребуется:

• приварить петли;
• установить ручку;
• оснастить дверцу фиксирующей задвижкой.

1. На обратной стороне прорежьте дырку круглой формы для дымохода.
2. На днище нужно прорезать продольные отверстия, чтобы обеспечить поддув, хорошее горение и возможность быстро убирать золу. Чтобы предотвратить выпадение дров, отверстия не должны быть очень широкими.
3. Пришла очередь изготовления камеры. Нижняя третья часть отделяется железным листом, он будет в качестве дна коптильной ёмкости. Для равномерного распределения тепла и предостережения от прогорания лучше использовать лист толщиной, примерно 4 мм.
4. В дырку дымохода вставляется труба. При необходимости можно её загнуть, для удобного закрепления.
5. Ножки должны быть не меньше 30 см, чтобы поступал воздух, и обеспечивалась тяга. Это будет способствовать хорошему тлению углей.
6. Диаметр противня нужен меньше на 3-4 см по окружности, чтобы хорошо проходил дым. Чтобы установить поддон приварите две распорки из металла, но его не приваривайте, он должен быть съёмный, чтобы легче загружать опилки.
7. На следующем этапе устанавливаются решётки и крючки. Дистанция между рядами должна быть примерно 15 см. Если много уровней, то и объём продукции за одно приготовление будет больше. Опоры под крючками и решётками не должны мешать вынимаемому противню. Решётка изготавливается из толстой стальной проволоки.
8. Для крышки лучше использовать лиственные породы древесины. Там просверлите маленькие отверстия для испарения лишней влаги. Лучше использовать породу лиственных или фруктовых деревьев.

Размер коптилки

Для коптильни миниатюрного размера можно использовать старую деревянную бочку на 100 литров, которая лучше будет поддерживать температурный режим. Это гораздо удобнее, если коптильный аппарат из бочки 100 литров будет использоваться в течение всего года.

К такой ёмкости подводится трубка для поступления дыма, а в самой бочке прорежьте отверстие для решётки. Можно установить бочку на мангал без использования дополнительных трубок.
