Дымоходы для банной газовой печи: выбор материала, монтаж и особенности эксплуатации

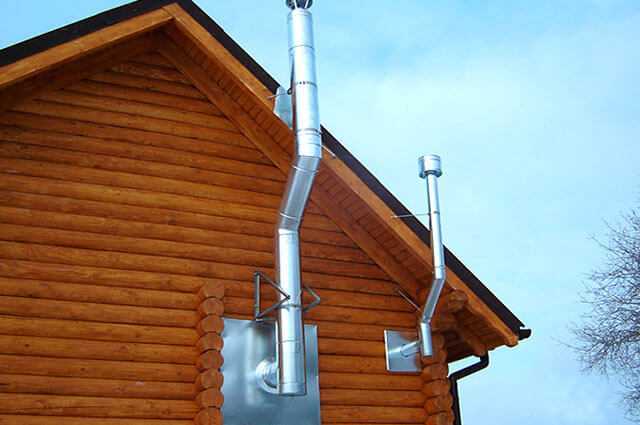

Требования к боковому дымоходу

Для правильного крепления дымохода, выведенного через стену, пользователю необходимо знать и соблюдать действующие требования. Это важный момент, так как выполнение монтажа наугад обязательно будет изобиловать ошибками и нарушениями.

Необходимо обеспечить соблюдение следующих условий:

• точка вывода дымохода из стены должна располагаться на высоте от 1,2-1,5 м над уровнем грунта;
• вертикальный участок должен находиться на расстоянии не менее 150 мм от стены или кровельного свеса;
• между дымоходом и соседним зданием должно быть расстояние не менее 1,5 м;
• разрешается делать не более 3 изменений направления трубы (в идеале — 2 поворота);
• горизонтальный участок трубы не должен быть длиннее 1 м (печь следует устанавливать возле стены);

• выводить дымоход в помещения (коридоры, подъезды, лоджии и т. п.) запрещено;
• участок вывода трубы должен быть защищен негорючим теплоизолятором;
• изнутри участок прохода должен быть дополнительно защищен металлическими листами;
• высота трубы должна быть не менее 5 м — это обеспечит должную тягу;
• материалом для изготовления трубы должна быть только нержавейка — обычная сталь быстро выгорит и создаст опасность отравления людей в бане;
• внутри помещения должен быть неизолированный однослойный трубопровод. Сэндвич-труба может быть расположена только с наружной стороны стены бани.

Нюансы установки

После того, как инструмент подготовлен, элементы дымохода распакованы, специалисты начинают монтировать конструкцию. Этот процесс обычно разделяется на определенные этапы:

• делается разметка, чтобы определить расстояние между центром отводящего канала и низом печи;
• отмечают ось выходного патрубка, а также ширину печки;
• обозначают контуры, согласно которым будут потом разбирать потолок либо стену. При этом соблюдаются противопожарные стандарты;
• разбирают часть перегородки в стене, которая была обозначена. В обрешетке из дерева создают отверстия, они размещены в центре и по углам. С помощью электролобзика распиливают;
• используя специальный нож, разрезают изоляцию, убирают из стены;
• обеспечивают защиту деревянной части, для этого используют негорючие плиты. Их толщина равняется от 30 мм. Там создают круглое отверстие, чтобы вывести трубы;
• для крепления защитного элемента используют саморезы, под них заранее просверливают 4 гнезда. Помещают втулки, куда потом вставляются винты. Это происходит между листом и стенкой;
• кладут на пол экранную защиту, которая не дает возможности попадать уголькам, жару, искрам.

Классификация дымоходов

Дымоход для бани можно оборудовать несколькими способами, в зависимости от места установки печи. Способы организации отвода дыма из бани классифицируют по следующим параметрам:

1. Используемый материал. Чтобы сделать дымоходные трубы используют металл или жаростойкий кирпич. Кирпичную кладку считают более традиционным вариантом, однако современные мастера-печники отдают предпочтение металлическому дымоходу банной печи. Его преимущество – быстрый монтаж своими руками.
2. Способ монтажа. Дымоход в бане устанавливают внутри или снаружи постройки. Монтаж наружной дымоходной системы – североамериканская технология, согласно которой трубы выводят через стену на улицу. Она разработанная в ответ на недостатки внутреннего метода, подразумевающего проведение трубы через потолок на крышу.

Внутренний и внешний вид дымохода бани

Выбор материала и способа, которым выполняется установка зависит от финансовых возможностей, размещения печи и строительных навыков мастера. Опытные печники не рекомендуют тем, кто устраивает без опыта, не совмещать его с вентиляционной системой, это может быть небезопасно.

Вопросы и ответы

У неопытных пользователей всегда возникает масса вопросов относительно параметров или устройства дымохода. Ответить на все вопросы невозможно, но самые частые из них можно осветить заранее, не дожидаясь их возникновения:

Что лучше, труба круглого или прямоугольного сечения?

Принято считать, что трубы круглого сечения лучше — при прохождении дымовых газов возникает меньшее сопротивление. Однако, для банной печи разница невелика и не может учитываться как принципиальный показатель.

Насколько удобен готовые узел прохода трубы сквозь перекрытие/стену?

Это вполне функциональный и эффективный узел, который обладает всеми необходимыми качествами и возможностями. Единственным его недостатком можно считать цену, но возможность сэкономить время иногда стоит дороже.

С какого участка начинается сэндвич-труба?

Внутренняя часть дымохода всегда одноконтурная. Сэндвич устанавливают сразу после монтажа первого узла прохода (стенового или потолочного). Внутри бани его монтировать нельзя, это может вызвать тепловые деформации и ослабление участков соединения секций.

Чем герметизируют соединения секций?

В продаже есть масса разновидностей печных жаростойких герметиков. Выбирают наиболее подходящий состав и используют при сборке трубы.

Можно ли увеличить высоту трубы над кровлей бани?

Можно, если внешние условия тому не препятствуют. Как правило, проблемой становятся шквалистые порывы ветра. Если в регионе таковых не наблюдается, высоту можно увеличить. Однако, слишком усердствовать не следует — повысится тяга, и дрова будут слишком быстро прогорать, не отдавая ожидаемого количества тепловой энергии.

Рекомендации по монтажу

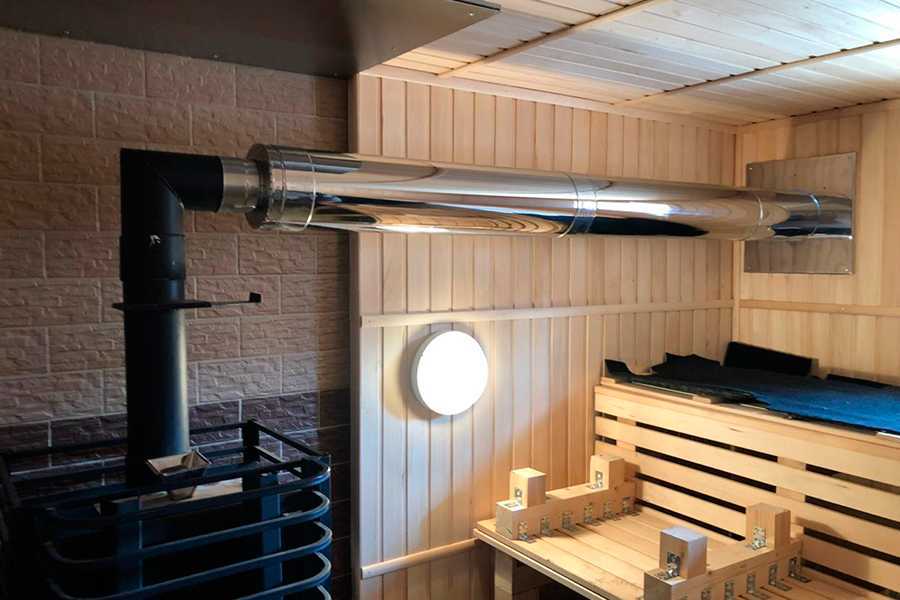

Нельзя прокладывать больше 1 м горизонтального дымохода. Отводящий канал должен иметь как минимум 5 м, это позволит обеспечить хорошую, стабильную тягу.

Инструменты, которые применяются во время работы, должны обладать прорезиненными изоляционными поверхностями. Заранее должна быть проработана схема местоположения конструкции. Когда в бане для печи устанавливают дымоход, то всегда соблюдают определенные правила:

• труба не должна прикасаться к электропроводке, обоям, мебели, коммуникациям;
• в месте между обрешеткой и перекрытием, остается пустое пространство;
• нельзя допускать, чтобы контактировали между собой отводящий канал и древесина, дымоход;
• если трубы прокладывают через чердачное помещение, которое не отапливается, тогда нужно выполнять теплоизоляцию. Тогда вы избежите появления конденсата;
• нельзя делать дымоход, если рядом есть легковоспламеняющиеся, горючие материалы;
• когда планируют отводящую систему, обязательно учитывают комплектующие детали, их количество. Это будет зависеть от высоты конструкции.

Выбор дымохода по материалу изготовления

Определившись с основными критериями, можно сравнить показатели разных типов дымоходов и подобрать необходимую дымоотводящую конструкцию.

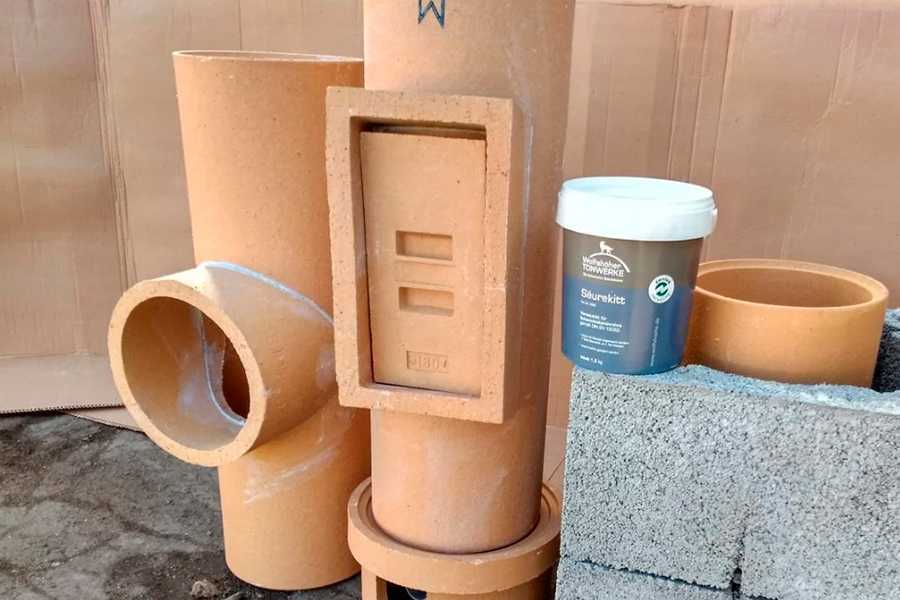

Керамический дымоход

Модульная конструкция, которая позволяет относительно быстро смонтировать дымоход, отличается долговечностью, безопасностью и простотой эксплуатации

Плюсы

1. Быстрота монтажа
2. Возможность замены отдельных элементов
3. Долгий срок службы (50 и более лет)
4. Не токсичен
5. Безопасность (устойчив к высоким температурам)
6. Хорошая тяга и герметичность швов, минимальное налипание сажи
7. Универсальность (может использоваться со всеми видами печей в не зависимости от типа топлива)
8. Хорошая теплоизоляция и теплоотдача

Минусы

1. Высокая стоимость
2. Необходим надежный фундамент
3. Вертикальный монтаж только через перекрытия и крышу
4. Подходит для бани большой по площади
5. Не подходит для самостоятельного монтажа

Есть ещё один вид дымохода, который часто относят к керамическим: из вулканической пемзы. На белорусском рынке они представлены маркой Schiedel Isokern. Этот вид конструкции подходит для любых агрегатов, работающих на твердом топливе, в том числе и банных печей.

Дымоходные системы из нержавеющей стали

Плюсы

1. Доступная цена
2. Быстрота установки (можно собрать самостоятельно)
3. Возможность замены отдельных элементов
4. Хорошая тяга за счет гладкой внутренней поверхности трубы
5. Высокая устойчивость к коррозии
6. Безопасность
7. Легкость материала позволяет установить дымоход прямо на банную печку
8. Дымоходы разной конфигурации и сложности

Минусы

1. Сравнительно не большой гарантийный срок: до 10-15 лет
2. Одностенные трубы монтируются только внутри помещения
3. Низкая теплоемкость одностенных конструкций (быстро остывает)
4. Не допускаются ошибки при сборке, которые могут нарушить герметичность соединения.
5. Перепады температур могут влиять на качество герметичности

Одностенные металлические конструкции требуют дополнительной изоляции. Многие спрашивают: «Чем обмотать металлическую трубу дымохода в бане?». Большинство для этих целей возводят кирпичный каркас системы дымоудаления или обматывают стальную трубу специальным теплоизолом.

Чтобы сократить расходы на необходимую теплоизоляцию, обратите внимание на сэндвич-дымоходы с качественным изоляционным слоем

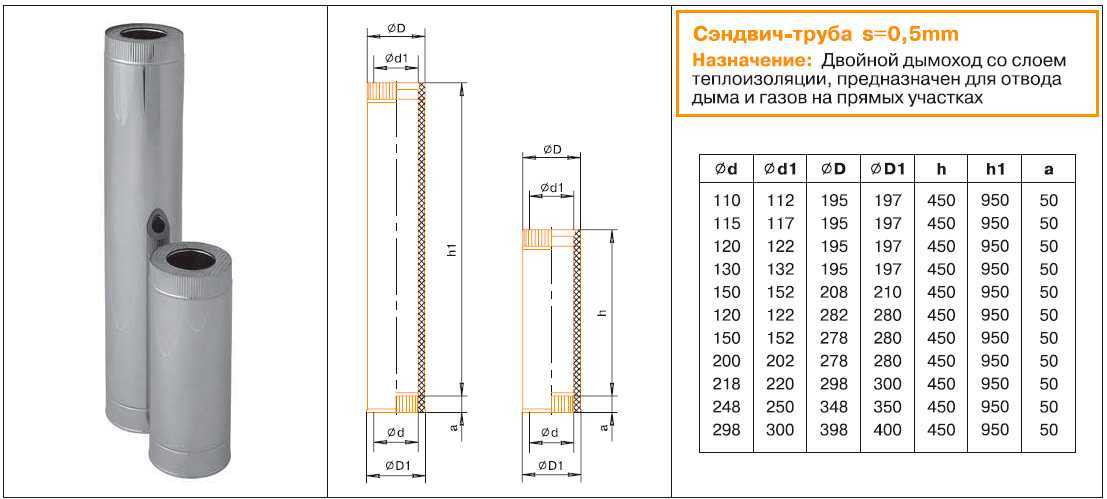

Сэндвич-дымоходы

Плюсы

1. Возможность возведения системы дымоудаления разной конфигурации и сложности
2. Быстрота установки (можно собрать самостоятельно)
3. Возможность замены отдельных элементов
4. Хорошая тяга за счет гладкой внутренней поверхности трубы
5. Высокая устойчивость к коррозии и образованию конденсата
6. Хорошая теплоизоляция
7. Легкость материала не создает дополнительной нагрузки на конструкцию

Минусы

1. Цена выше, чем на обычный стальной
2. Максимальный срок службы: до 15-20 лет

Расчёт размеров

Оптимальные размеры дымохода, высчитанные с учётом объёма кислорода, необходимого для поддержки процесса горения дров, представлены в таблице:

Параметр	Значение
Температура продуктов сгорания на выходе из трубы	+1200C
Максимальная скорость перемещения газообразных веществ	От 2 м/с
Высота дымовой трубы	5 м
Вес топлива, сгораемого при одной закладке печи	10 кг/час

Диаметр дымохода определяют по формуле:

В определении диаметра не должно быть ошибок

Vr — это объём воздуха.

Высоту дымовой трубы узнают, основываясь на геометрии сечения и пользуясь специальным графиком.

Высота зависит от площади дымовой трубы

Высоту дымохода можно узнать, поделив площадь топки (F) на площадь дымохода (f) и определив их соотношение в процентах. Допустим, если отношение сечения дымохода к сечению топки составляет 10%, то минимальная высота круглой трубы будет равна 7 метрам. У дымохода квадратной формы эта величина должна быть другой — 8 метров.

Толщина — не менее важный показатель. Её стандартное значение — не менее 1 мм. Речь идёт о самом популярном варианте, то есть дымоходе из металла.

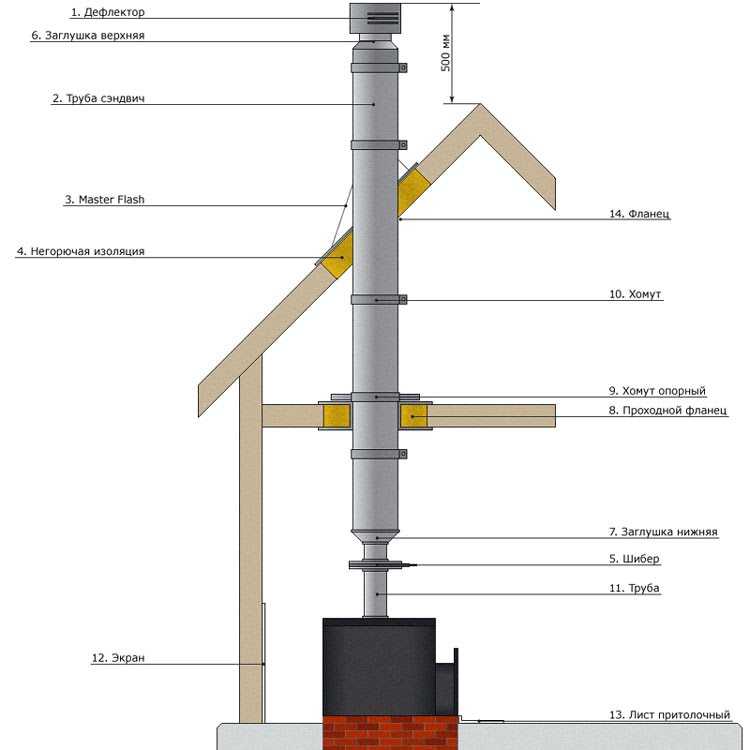

Конструкция

На первый взгляд, вертикальный дымоход представляет собой обычную трубу. В целом, это так и есть, если от дымохода требуется только выполнение базовой функции (удаление дымовых газов).

Однако, современные конструкции дымоходов представляют собой сложные сборные конструкции с массой дополнений. В состав дымохода могут быть включены секции, предназначенные для решения различных задач.

Рассмотрим их, начиная от точки присоединения к печи:

• адаптер. Представляет собой переходник, выполняющий сопряжение диаметров выходного отверстия печи и трубопровода;
• конвектор. Представляет собой кольцо из трубок, вертикально прикрепленных к металлической трубе и выполняющих функцию конвекционного распространения горячего воздуха;
• шибер (задвижка). Обеспечивает отсечку трубы от наружной атмосферы для сохранения тепла, когда горение дров прекратится;

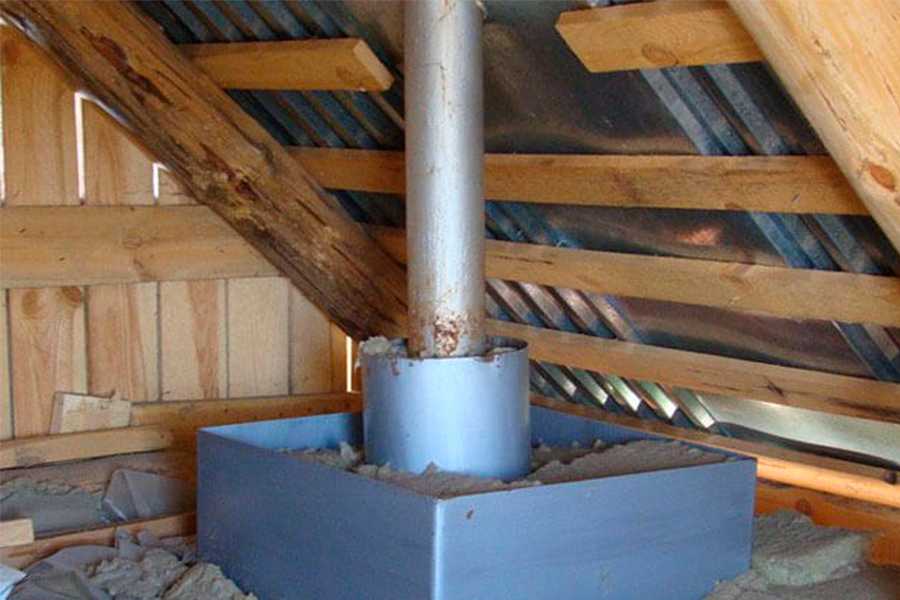

• потолочный узел прохода. Обеспечивает безопасный проход трубы без потери герметичности;
• сэндвич-дымоход. Обеспечивает пожарную безопасность чердачного помещения;
• узел прохода сквозь кровлю. Обеспечивает вывод трубы наружу, исключает протечки дождевой и талой влаги;
• навершие (оголовок, искрогаситель). Служит для защиты трубы от дождевой влаги или попадания птиц, препятствует распространению искр.

В состав не включен бак для воды с нагревом от дымохода — он обычно входит в комплектацию печи. Конструкция дымохода не обязательно включает все эти элементы, но их функции всегда полезны и практичны.

Основные требования к банным печам

Дымоход для банного котла не только выводит из помещения продукты сгорания, но и обеспечивает оптимальное использование топлива в тепловом агрегате. Вместе с тем правильно устроенный канал для отвода печных газов должен служить гарантией безопасной эксплуатации отопительного прибора. Этот фактор обеспечивается не только правильным подбором материалов и конструкции дымохода, но и организацией инфраструктуры котельного помещения. В нём должна быть достаточная приточная и вытяжная вентиляция, обеспечивающая подачу кислорода для горения печи и вывод продуктов сгорания или самого газа, попавшего в помещение.

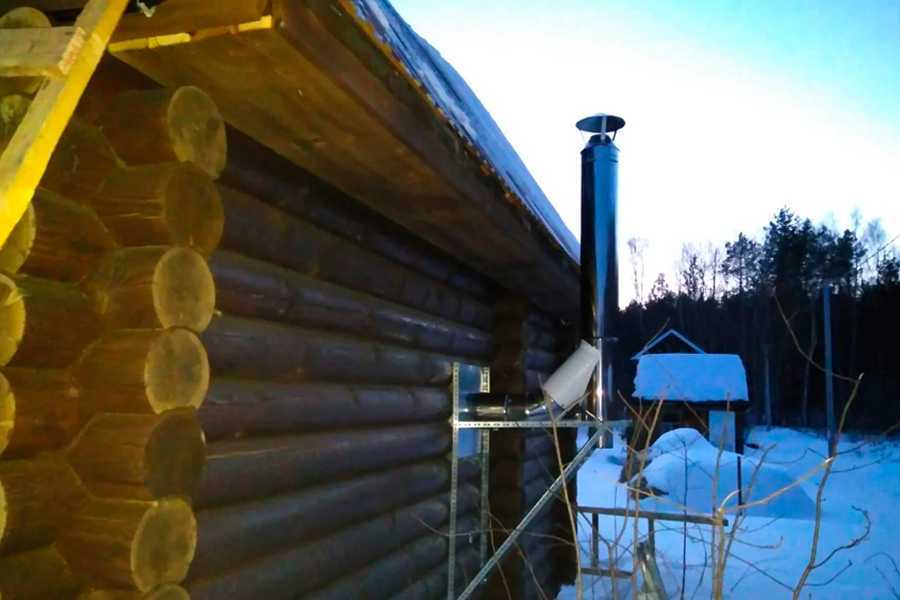

Для отвода дымовых газов из бани часто строят наружный пристенный дымоход, т. к. он не занимает места в помещении и обеспечивает лучшую пожаробезопасность

Газовые котлы являются наиболее безопасными при эксплуатации и дешёвыми по сравнению с другими видами тепловых агрегатов. Они не дают запаха от сгоревшего топлива и не оставляют мусора в виде золы или шлака.

Газовые котлы являются более экономичными и безопасными по сравнению с тепловыми агрегатами на других видах топлива

При использовании газового котла в бане нужно придерживаться некоторых рекомендаций:

1. Если отсутствует подвод газа от центральной магистрали, можно использовать топливо из баллонов. Их нужно размещать вне помещения в специально оборудованном шкафу.
2. Для безопасной эксплуатации газового агрегата нужно использовать систему автоматического управления, которая будет управлять режимом отопления, а также газовый анализатор на случай протечки.
3. Основание из огнеупорных материалов для печи должно быть минимум на 10 сантиметров больше её внешних габаритов.
4. Для устройства газопровода нужно использовать только стальные или медные трубы.

Традиционный дымоход

Классический дымоход – это система отвода продуктов горения, изготовленная из кирпича.

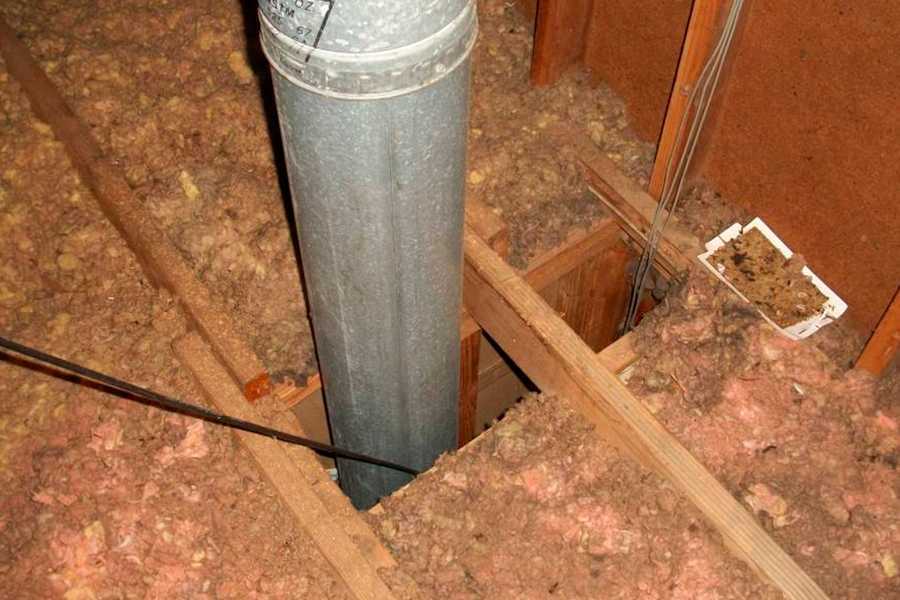

Под ним подразумевается проход трубы через потолок бани. Он называется классическим благодаря тому, что в прошлом строились именно такие дымоотводные каналы. Если вас интересует схема дымохода из кирпича, то ее легко можно найти в интернете, на многочисленных ресурсах, посвященных строительству. Схема найдется и в специализированной литературе.

Преимущества установки такого дымохода заключаются в следующем: дешевизна, прочность и повышенные эксплуатационные характеристики. Кирпичи отлично переносят как высокие, так и низкие температуры. Правила установки дымохода из кирпича довольно сложны:

• Первое правило подразумевает защиту от возгорания. Оно обеспечивается высоким уровнем пожаробезопасности. Задавшись вопросом: «Как правильно сделать дымоход из кирпича и учесть при этом правило пожарной безопасности?», следует помнить, что минимальное расстояние между дымоходным каналом и стеной должно быть не менее 380 мм. На участках, где дымоход проходит через перекрытия, создаются специальные расширения.
• Тяга напрямую зависит не только от того, какой диаметр дымоходной трубы выбран. Этот показатель зависит и от высоты конструкции. Добиться максимальной тяги и, как следствие, теплоотдачи можно, если высота трубы равна пяти метрам.
• Пожаробезопасность напрямую зависит от толщины стенок дымохода. Чем тоще стена, тем надежней и безопасней. Минимальная толщина должна быть равна 100 мм. Таким образом, если диаметр трубы велик, то вкупе с толстой стенкой у вас может получиться довольно объемная конструкция.

Исходя из вышесказанного, становится понятно: прежде чем выбрать дымоход из кирпича, следует хорошо подумать. Его монтаж может оказаться для вас непосильным.

Подумайте, может быть, имеет смысл сделать дымоход через стену или потолок, применив вышеперечисленные способы.

Какой материал лучше для дымохода в бане

Дымоход для дровяной печи может изготавливаться из разных материалов. Они подбираются в соответствии с требованиями:

• Бюджет на покупку или самостоятельное обустройство;
• Технические особенности помещения;
• Требования правил безопасности;
• Вкусовые предпочтения потребителей.

Ниже рассматриваются материалы, что чаще всего выбираются хозяевами постройки.

дымоход для бани

Асбестоцементная труба

Это один из наиболее дешевых вариантов исполнения, который выбирается людьми со строго ограниченным бюджетом. Труба хорошо справляется с поставленными задачами, но внутренняя поверхность ребристая, поэтому часто требуется чистка.

Черный металл

Еще один из доступных вариантов. В отличие от асбестобетона, трубы из черного металла гладкие внутри. Поэтому продукты горения не задерживаются.

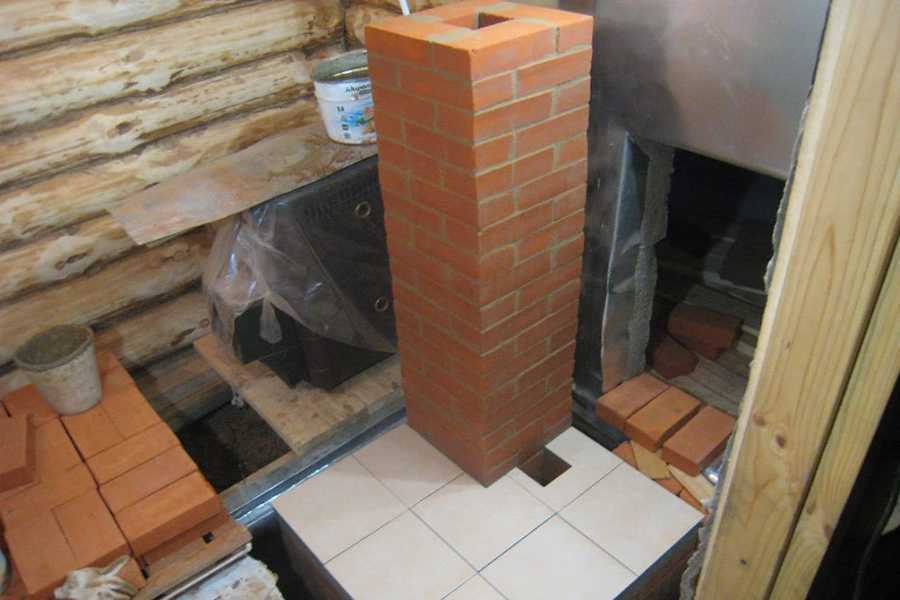

Кирпичный дымоход

Данный материал на протяжении длительного времени не теряет своей популярности. Его основные достоинства:

1. Большой ассортимент. Быстро подбираются варианты, отвечающие общей стилевой концепции помещения.
2. Теплопроводные свойства.
3. Сопротивляемость частому нагреву до высоких температур.

Кирпич находится в среднем ценовом диапазоне, поэтому по расходам удовлетворяет большинство потребителей. Перед установкой кирпичного дымохода требуется формирование фундамента, поскольку у материала большой вес, и без основы нагрузка не будет выдерживаться.

Керамические дымоходы

Керамические устройства являются одним из самых лучших, поскольку они справляются одновременно с несколькими задачами:

• Безопасность (возгорание исключается);
• Отсутствие реакции на влагу, как внешнюю (атмосферные явления), так и внутреннюю (образование конденсата из-за высокой температуры);
• Идеально гладкая поверхность внутри, сажа не задерживается;
• Быстрая и простая чистка с полным удалением сажи, иных продуктов горения, оседающих на стенках.

Установка такой конструкции должна выполняться в строгом соответствии с инструкцией. Это тяжелое устройство, которое требует ответственного подхода и предварительного изучения специфической информации.

Нержавеющая сталь

Благодаря простой установке и абсолютному выполнению поставленных задач многими выбираются конструкции из нержавеющей стали. На современном рынке предлагается широкий выбор этого материала, есть уже полностью готовые приспособления. Найдутся предложения под любой бюджет. Также благодаря износостойкости и долговечности доступно найти отличные варианты на вторичном рынке.

Стекло

Банная печь, дополненная дымоходом из стекла, будет работать с максимальной эффективностью. Этот материал начал использоваться сравнительно недавно, и сейчас он все еще является экзотикой. Но конструкция смотрится очень красиво и необычно. Для установки требуются специальные инструменты. Стоимость приспособления достаточно высокая, поэтому подойдет не для всех.

Разновидности

Вертикальные дымоходы различают по нескольким признакам.

Существуют разные варианты конструкции:

металлическая труба

Такой дымоход еще называют одноконтурным. Это самая простая конструкция, но ее рабочие свойства значительно уступают альтернативным вариантам. Самым серьезным ее недостатком является высокая температура поверхности, создающая опасность воспламенения горючих материалов;

сэндвич-труба

Это конструкция, разработанная для устранения недостатков одноконтурного дымохода. Она состоит из двух труб, вложенных друг в друга. Промежуток между ними заполнен теплоизолятором — минеральной ватой. Наружная труба практически не нагревается, что делает всю конструкцию безопасной в пожарном отношении;

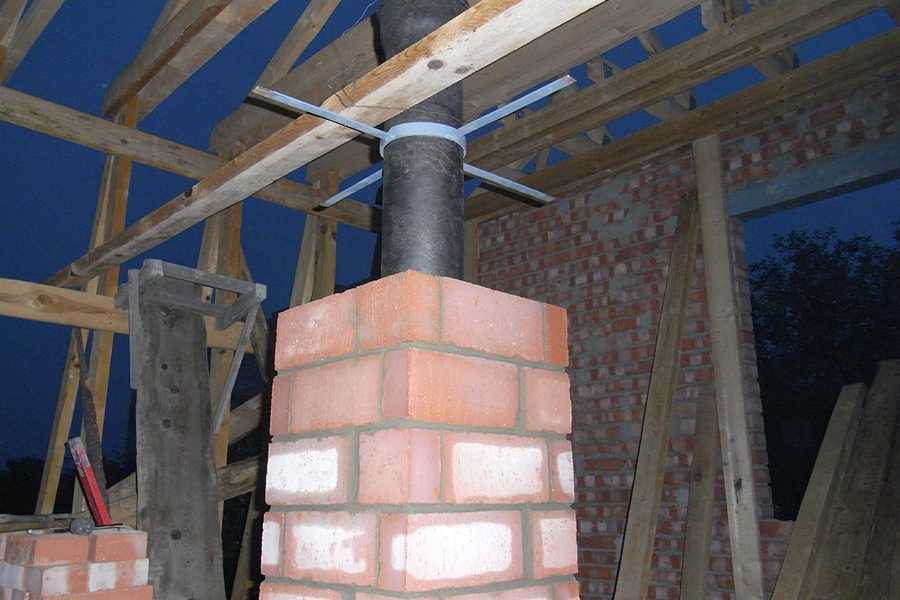

кирпичный дымоход

Это классический вариант, который позволяет обеспечить полную безопасность в пожарном отношении. Кроме этого, кирпичным коконом часто обкладывают одноконтурные трубы, делая их надежно защищенными от внешних воздействий;

комбинированный дымоход

Это составная конструкция, которая сначала выполнена в одноконтурном варианте, но затем переходит в кирпичный дымоход. Самый сложный в работе, но долговечный и максимально надежный вариант конструкции.

Кроме того, дымоходы различают по материалу изготовления:

металл

Можно использовать стальные трубы, но они быстро прогорают. Оптимальный вариант — нержавеющая сталь (желательно, жаростойкая);

асбоцементная труба

Недорогая и простая в монтаже. Недостаток — пористая структура материала склонна к впитыванию конденсата. При нагревании влага превращается в перегретый пар и разрушает стенки дымохода;

кирпич

Один из традиционных материалов, использующийся уже много столетий;

керамика

Такие трубы обладают длительным сроком службы и способны выдерживать высокие температуры без потери рабочих качеств. Однако, монтаж керамических труб представляет собой довольно сложную задачу, а ремонт труб, вышедших из строя, невозможен — только замена;

огнеупорное стекло

Хороший вариант с точки зрения эксплуатационных качеств, но дороговизна материала и монтажа резко снижает интерес пользователей.

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

Безусловными лидерами являются металлические и кирпичные трубы. Сегодня чаще всего используют готовые сэндвич-трубы, которые можно приобрести и установить своими руками. кирпичные конструкции встречаются несколько реже. Их приходится строить вместе с печью, что не всегда возможно.

Достоинства и недостатки такого решения

К достоинствам вертикальных дымовых труб следует причислить:

• стабильная, устойчивая печная тяга;
• отсек для сбора конденсата находится в теплом помещении, что облегчает его очистку и слив жидкости;
• отсутствие мостиков холода, возможность обеспечения качественной теплоизоляции потолка;
• за счет одного или двух участков прохода (сквозь кровлю и потолочное перекрытие) можно обеспечить устойчивость и неподвижность трубы;
• снаружи виден только сравнительно небольшой участок трубы, что улучшает внешний вид бани;
• неутепленные участки трубы можно использовать для нагрева воды или дополнительного теплообмена внутри помещений;
• нагретые дымовые газы беспрепятственно следуют вверх, что позволяет обеспечить максимально устойчивую тягу;
• монтаж вертикальной трубы обходится примерно на 10 % дешевле, чем при использовании варианта с проходом через стену.

Недостатки:

• сложность своевременного обнаружения возгорания — проблема становится заметна только при появлении огня;
• необходимость использования двух узлов прохода (через перекрытие и через кровлю);
• есть опасность задымления бани;
• на кровле могут появиться потеки конденсата и сажи;
• есть опасность ожога о внутренние открытые участки трубы.

Видео описание

Какие бывают ошибки при установке печей, смотрите в видеоролике:

Сборка

Собирается дымоходная конструкция по частям. Сначала подсоединяется кронштейновый крепеж, тройник и горизонтальный элемент, проложенный от печки. Детали монтируются последовательно, гофрированными фиксаторами направляются вниз. Точки соединений обрабатываются герметиком, устойчивым к повышенному термическому воздействию.

Снимают капельную заглушку, устанавливают на низ тройника, крепят хомутом, герметик не используют. Дальнейшая процедура сборки состоит из таких этапов:

• К тройнику фиксируют прямую часть дымохода, она будет прокладываться через стеновое перекрытие.
• На горизонтальную трубку устанавливают квадратный фланец, размещают конструкцию в отверстие на стене.
• Посредством строительного уровня контролируют вертикальность и степень затягивания крепежа, закручивают самонарезающие винты в гнездах кронштейнов-треугольников.

Установка элемента «сэндвича» Источник 36doors.ru

• Фланец фиксируется при помощи саморезов.
• Наращивают конструкцию вверх, соединяя комплектующие части между собой на хомуты и герметик.
• Все гайки надежно затягивают, поскольку дымоход постоянно подвергается воздействию ветра.
• Монтируют сгиб на свесе кровли при помощи пары колен с углом изгиба 135 градусов.
• Собирают три элемента, устанавливают их на прямую часть, верхнее колено закрепляют хомутом.
• После монтажа прямой части ставят дефлектор и конус.
• Дальнейшая процедура производится внутри помещения.
• Монтируют одноуровневую трубу с задвижкой (шибер). К нему подключают выходной патрубок печи.

Нанесение разметки на стену Источник banya-expert.com

Как прочистить дымовой канал

Чтобы внутренности дымохода от банной печи покрылись толстым слоем сажи, надо очень постараться. Для образования налета отопитель должен постоянно работать в режиме медленного тления либо «заправляться» сырыми дровами. В обоих случаях хорошенько протопить баню не удастся. В нормальном режиме газы с высокой температурой попросту выжигают сажу в трубе и никаких засоров там не возникает.

Теперь о том, как в бане прочистить дымоход своими руками, если налет на стенках все же появился и сила тяги уменьшилась:

1. Заложите в топку печи сухую древесину высококалорийных пород с малым содержанием смол: акацию, дуб, ясень или осину. Сожгите топливо с полностью открытым поддувалом на максимальном режиме, чтобы сажа выгорела.
2. Почистите газоход с помощью специального полена «Трубочист», сжигая его строго по инструкции, изложенной на упаковке.
3. Пользуясь ершиком, закрепленным на веревке с грузом, выполните механическую очистку трубы, добравшись до ее оголовка.

Мастер-класс по изготовлению самодельного ерша и удалению сажи из дымохода смотрите в очередном видео:

Разновидности дымоходов

Классифицируются печные трубы для бани по таким двум параметрам:

• по материалу изготовления;
• по типу монтажа.

По материалу исполнения дымоходы бывают кирпичные и металлические.

Дымоходы из кирпича относятся к традиционному варианту, и выделяются тем, что их очень долго и тяжело устанавливать, но в результате получится довольно прочная и долговечная конструкция, обладающая высокими теплоизоляционными характеристиками.

Баня, оборудованная кирпичной вытяжкой, лучше всего защищена от случайных возгораний. К минусам можно отнести то, что ввиду наличия неровностей на внутренней части стенок, со временем накапливается сажа, которая ухудшает тягу, что требует периодической чистки дымохода.

• внутренними;
• внешними.

Самым распространенным считается внутренний тип, положительным качеством которого является возможность дополнительного обогрева внутренней части помещений бани. Это в значительной степени уменьшает время нагрева бани, а также экономятся средства на топливо. Однако внутренний тип дымохода требует тщательного и трудоемкого ухода, кроме того, его сложно устанавливать.

Проход трубы через потолок в бане данного типа подразумевает частичную разделку потолка в бане вместе с крышей, и дальнейшую теплоизоляцию трубы. К ряду недостатков можно отнести опасность возгорания и задымления внутренних помещений бани вследствие появления трещины в дымоходе.

Внешний вариант установки дымохода берет свое начало из Америки, и к настоящему моменту становится все популярнее. Данный тип дымоотвода подразумевает вывод его наружу, что в значительной степени понижает шанс неконтролируемого возгорания, а уход становится значительно проще.

Требования к изготовлению конструкции

В местах проведения трубы через отверстия важно делать зазоры

Готовясь к сооружению дымохода, надо ознакомиться с нормами, которым должна соответствовать дымовая труба:

1. Если труба будет выходить из крыши на расстоянии полутора метров от конька, то конструкцию разумнее монтировать на высоте в 50 см над самой верхней частью кровли;
2. Когда между коньком и трубой получается не менее полутора и не более трёх метров, дымовую трубу целесообразнее устанавливать на одном уровне с охлупнем крыши;
3. При отдалении конька и трубы друг от друга более чем на 3 метра дымоход полагается монтировать выше пунктира, который условно проводится горизонтально от самой высокой точки крыши под углом в 10 градусов;
4. Из плоской крыши должен выходить наружу только 1 метр дымохода;
5. Дымовая труба, находящаяся выше крыши на полтора метра, непременно закрепляется растяжками.

Сборка дымохода

Пошаговое руководство по монтажу дымохода всегда есть в инструкции производителя. Но из него домашним мастерам, не имеющим подобного опыта, не всегда удается понять, как правильно устанавливать трубу. Поэтому приведем порядок работ с некоторыми комментариями.

Шаг 1. С наружной стороны к сэндвич трубе, проходящей через стену, крепится тройник. Фиксация проводится с помощью хомутов. Шуруповертом плотно зажать трубы не получиться — тройник будет чуть-чуть шататься. Это не проблема — такая уж конструктивная особенность у дымохода.

Во время зажатия хомута необходимо с помощью нивелира вывести горизонталь тройника, чтобы дымоход был строго вертикальным. Кроме этого следует учесть важную особенность — сборка ведется по дыму, а не конденсату (у тройника разные вертикальные концы).

Шаг 2. Снизу тройник закрывается специальной заглушкой (в ней будет собираться конденсат). Некоторые специалисты советуют нарастить низ тройника прямой трубой и потом ее заглушить. Здесь на усмотрение хозяина бани — оба варианта имеют право на жизнь.

Ставится заглушка.

Шаг 3. Имея точное нахождение низа дымохода, можно крепить к стене монтажную площадку, которая служит опорой для всей конструкции. При слабых стенах (каркасное здание или газобетон) придется заливать фундамент с анкерами. Он и станет опорой для системы отвода продуктов сгорания топлива.

Шаг 4. К тройнику крепится нижняя часть дымохода (сэндвич труба длиной 1 м). При затягивании хомута отвесом проверяется вертикаль.

Шаг 5. Собирается система крепления трубы к стене: с помощью болтов соединяются настенный хомут со штангой

Здесь важно точно рассчитать расстояние дымохода до стены. Для этого рулеткой замеряется удаление первой сэндвич трубы от бани

Шаг 6. На трубу надевается настенный хомут и зажимается. Труба вставляется в дымоход и фиксируется там.

Шаг 7. Штанга крепится к стене.

Шаг 8. Дымоход наращивается третьей трубой.

А дальше можно отступить от инструкции и собрать верх дымохода на земле, после чего поднять его и закрепить.

Здесь есть важное уточнение. Если нет возможности на четвертой трубе поставить настенную штангу, придется воспользоваться растяжками

Ведь из-за высокой парусности в ветреную погоду дымоход может положить. Для растяжек подойдет трос небольшого диаметра.

В завершение работ нужно обеспечить выход топочных газов от печи до сэндвич трубы (напомним, что ее категорически запрещается сажать на патрубок котла). Для этого нужна моно труба. Она сажается на патрубок. С сэндвич трубой соединяется с помощью адаптера. После этого моно труба оборачивается базальтовой ватой, а поверху фиксируется вязальной проволокой. Термозащита прячется под листом оцинкованного металла.

Популярные схемы монтажа дымохода в бане

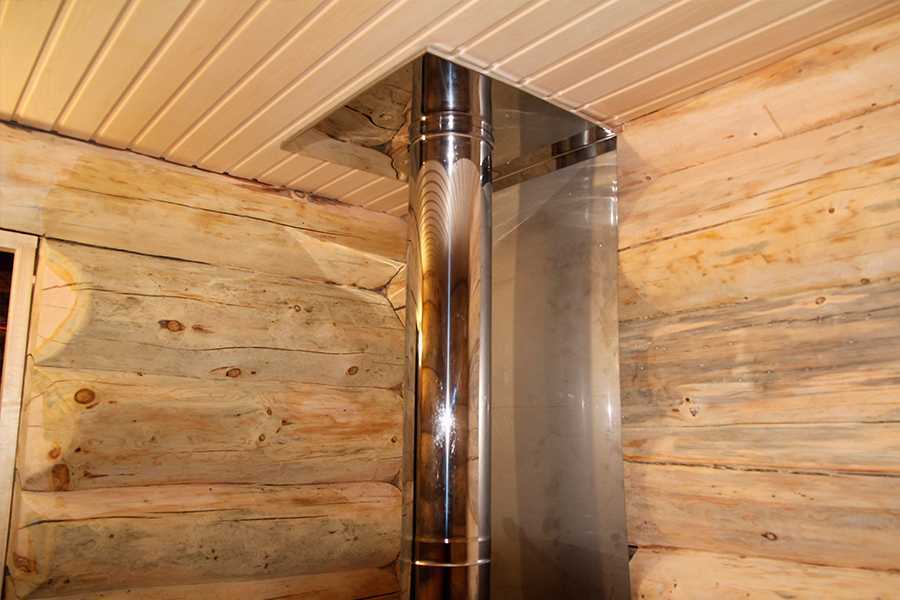

Через потолок и крышу

Самый популярный способ установки

Для нее обустройства используют трубы из нержавеющей стали и сэндвич-дымоход. Потребуются колена разных диаметров, адаптеры, тройник и заглушка, а также зонт дымохода и уплотнение кровли.

Через стену

Для обустройства такого дымохода потребуются дополнительные кронштейны, необходимые для крепления части трубы к внешней стене.

Такой дымоотвод смотрится эстетично, однако стоит дороже за счет дополнительных элементов. При этом сам монтаж немного сложнее и требует внимательного соблюдения соединительных размеров.

Чтобы рассчитать необходимое количество и типы элементов, вы можете обратиться к нашим специалистам.

Правила кладки дымохода из кирпича

Кладку следует начинать сверху печки. Предварительно на печь устанавливается насадная труба. Кладка кирпича ведется, как при возведении стен, но существует ряд нюансов:

• Чтобы печь исправно давала тепло, а дым уходил по каналам, требуется внимательно следить за уровнем конструкции. Использовать измерительный прибор нужно после каждого выложенного ряда.
• Строя дымоход из кирпича, впрочем, как и печь, необходимо использовать не стандартный раствор, в который входит цемент и песок, а добавлять в смесь глину. Пропорции раствора таковы: 2: 5: 1.
• Толщина слоя раствора должна варьироваться в пределах от 5 до 10 мм. Показатель, равный сантиметру, является критичным. Если превысить его, то кладка довольно быстро разрушится;
• Стыки между кирпичами должны быть тщательно заделаны. Если пренебречь этой процедурой, то искры могут попасть в помещение.
• Монтаж должен производиться исключительно из целых кирпичей. Использование четвертей и половинок может привести к необходимости увеличения расхода раствора, что недопустимо.

Из вышесказанного следует сделать следующий вывод: дымоход из кирпича имеет массу несомненных преимуществ, но его монтаж осложнен многими факторами. Поэтому установить его своими руками, не имея соответствующего опыта, вряд ли получится.
