Печи булерьян своими руками: чертежи и фото

Варианты банных печей

Форма печи для бани имеет большое значение. От этого зависят производительность и теплоотдача. Наиболее удобными специалисты считают печи прямоугольной формы. Угля не раскаляются до накала. Такая форма обеспечивает более равномерный теплообмен в парилке. В качестве устройства отопления можно соорудить газовый котел для бани своими руками.

Печь Паровоз для бани

Печь для бани паровоз своими руками удобнее делать из трубы диаметром 30-50 см – это уже готовый корпус, который дополняется некоторыми элементами. Стенки без швов прослужат гораздо дольше сварных конструкций. Для печи рекомендуют применять сталь марки Ст3. Каменка закрытого типа позволит использовать баню непрерывно.

Этапы монтажа:

1. Трубу из металла отрезают по размерам чертежа. На дне делают отверстие по размеру зольника.
2. Внутри приваривают уголки для размещения колосника.
3. Закрывают задние стенки каменки и зольника.
4. Для дымохода делают отверстие и приваривают трубу.
5. Внутри приваривают патрубок.
6. Патрубок приваривают к дымоходу.
7. Обшивают корпус листовым металлом по размеру печи. Приваривают дверцы, петли и задвижки. Устанавливают колосники над зольником и решетку под каменкой.

Печь Булерьян для бани

Агрегат Булерьян снабжен множеством трубок вокруг корпуса, за счет которых достигается обогрев помещения. Принцип работы печи для бани на газу своими руками заключается в постоянном движении тепла. Трубки, вваренные в топку, нагреваются, и под действием тяги происходит движение теплого воздуха. Корпус печи имеет невысокую температуру, поэтому безопасен.

Движение воздуха регулируется задвижкой, которую размещают на дверце топки или на патрубке.

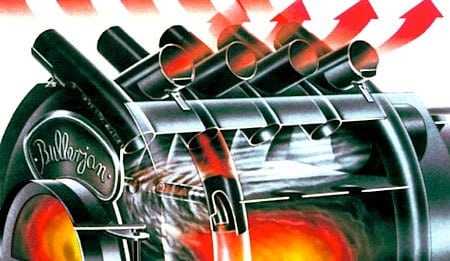

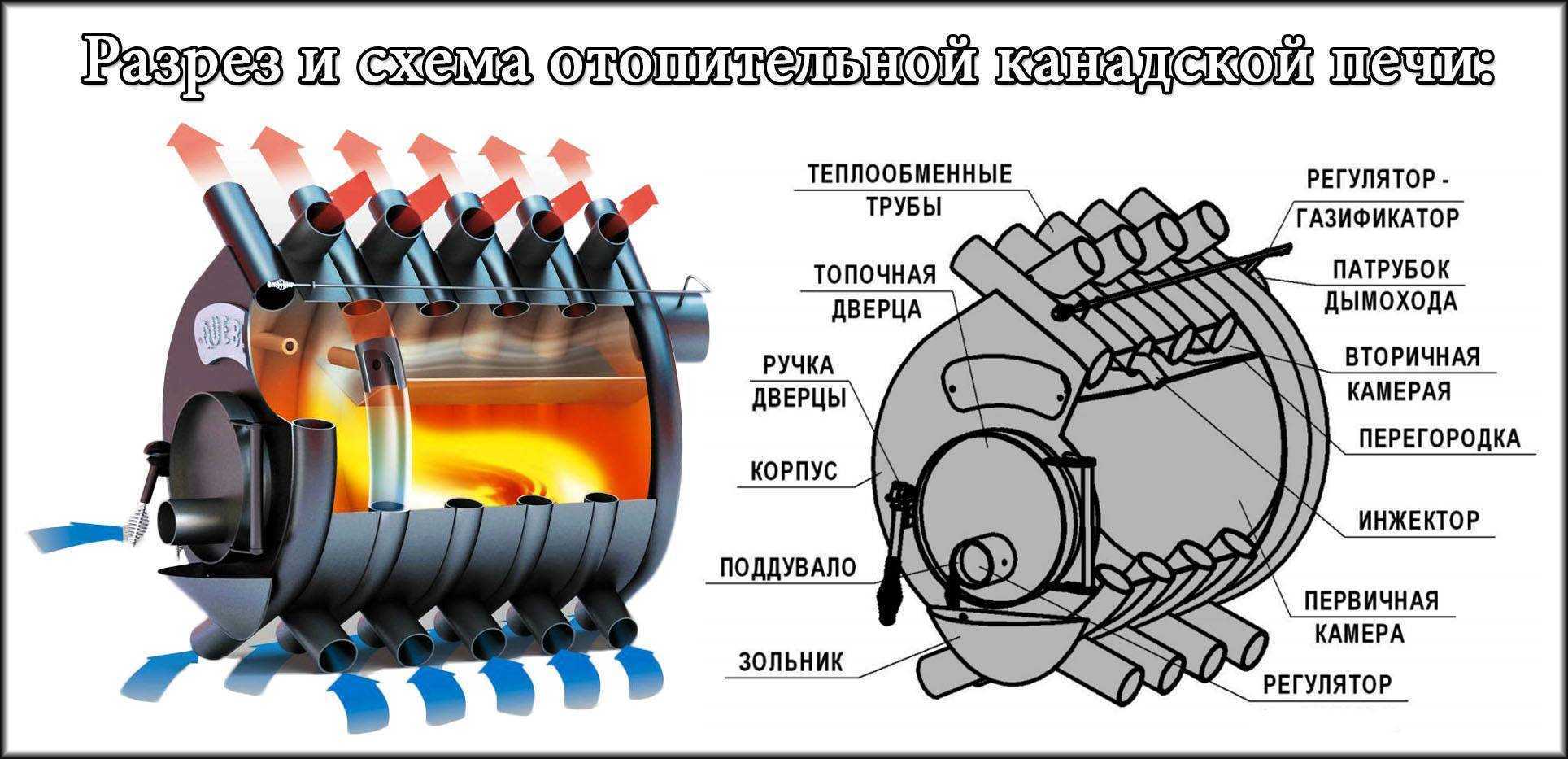

Принцип работы печи Булерьян

Для изготовления печи потребуются:

• труба диаметром 70 см толщиной 5-8 мм;
• листовой металл 5-8 мм и 2 мм толщиной;
• трубы диаметром 7 см;
• электроды;
• сварочный аппарат.

Отрезают трубу по размеру будущей печи и ставят ее на ножки. В верхней части цилиндра приваривают две пластины в виде конуса. Труды сгибают под углом 45 о и приваривают к верхней части корпуса. В шахматном порядке закрепляют куски металла. Конструкцию помещают в корпус и заваривают. Выпиливают отверстия для дымохода и дверей печи. Монтируют петли, заглушки и двери.

КПД полученного агрегата 75-80%, но имеются недостатки:

• много элементов, которые увеличивают время изготовления;
• агрегат получается больших размеров;
• очень тяжелая конструкция.

Буржуйка для бани

Малогабаритная печь для бани буржуйка горячего типа.

Чертеж буржуйки для бани

Для монтажа печи потребуются:

• труба для дымохода и основы
• лист металла;
• пруты;
• колосники.

Трубу отрезают по размерам. Проделывают отверстия для дверей зольника и топки. Заваривают среднюю стенку с отверстием под колосники, верх с отверстием для трубы и низ печи. Приваривают дымоотвод, петли, щеколды и двери. Устанавливают колосники.

Этапы возведения буржуйки из трубы для бани

Внимание! Минимальная высота трубы дымохода, установленного над топливником, 4 м. Это обеспечит необходимую тягу

Агрегат для бани своими руками:

Ракетная печь для бани

Для изготовления печи для бани потребуются материалы:

• 2 трубы разного диаметра квадратного сечения;
• уголки из металла;
• колосники.

Чертеж реактивной печи из металла

Трубы нарезают по размерам чертежа. В меньшей емкости на расстоянии 4 см снизу приваривают к боковым стенкам уголки для колосников. На верхней стенке проделывают отверстие для совмещения под углом 45 о с трубой большего размера.

Низ большей емкости отрезают под углом 45 о. Две детали конструкции приваривают друг к другу. Заваривают дно, петли, дверцы и ножки агрегата.

Реактивная печь из трубы квадратного сечения

В народе простейшую конструкцию печи называют «топи мойся».

Печь из газового баллона для бани

Пустые газовые баллоны идеально подходят для изготовления маленькой печи для бани объемом до 10 м3. Емкость тщательно освобождают от остатков газа и срезают кран.

В верхней части баллона делают отверстие для дверцы топки. Емкость поворачивают на бок и с одной стороны делают 5 рядов отверстий с шагом 2 см, диаметром 1 см.

Отверстия зольника получаются на дне печи

Над отверстием приваривают кусок швеллера. Это короб для выдвижного зольника.

На топку и зольник приваривают двери и щеколды. К задней стенке приварили трубу для дымоотвода.

Дверки приварили на зольник и топку

Далее производят пробную топку.

Устройство отопления для бани из газового баллона:

Это интересно: Вставки для натяжных потолков — цвета, варианты форм, способы монтажа

Советы по эксплуатации

Печь длительного горения булерьян используется следующим образом:

• Она прогревается до высокой темпаратуры при помощи щепок, мелко порубленных дров, бумаги, картона и других легковоспламеняющихся материалов. Огонь зажигается при открытом дросселе и заслонке, но закрытой двери;
• После того, как первая порция топлива превращается в раскаленные угли, в топку помещают крупные дрова и даже целые чурбаки. Дроссель перемещается в крайнее положение, шибер закрывается;
• Топливо медленно тлеет, из труб печи выходит теплый воздух (60-70°C). Через 8-12 часов, дрова окончательно перегорают. Но если своевременно заменить их, устройство продолжит работу в своем обычном режиме.

Не смотря на простоту исполнения, топить печь Булерьян нужно используя определенные знания и правила:

• Для розжига необходимо использовать исключительно сухое и твердое топливо, щепки, прессованный картон, небольшие доски.
• Не вычищайте образовавшийся после розжига уголь и золу, их слой будет защищать металлическое дно от выгорания;
• Основная закладка топлива происходит после того как выгорит большая часть розжига, а именно 2/3 всего первоначально заложенного топлива;
• Не следует использовать мокрые дрова и хвойные породы дерева – от них на стенках печки и дымохода будет образовываться налет, снижающий КПД отопительной системы;
• Специалисты не рекомендуют использовать кокс и уголь, так как они слишком быстро сгорают и не позволяют воздуху достаточно прогреться;
• Максимальное КПД достигается посредством перекрытой заслонки и поддувале: конвекционные процессы в этом случае начинают работать более эффективно;

Если принимать во внимание все эти правила эксплуатации, то внешний корпус не будет нагреваться до высоких температур, а воздух, выходящий из труб будет достигаться максимальной температуры за меньшее количество времени

Чем и как правильно топить

Самым распространённым видом топлива для печи является дрова и древесные отходы

В качестве топлива можно использовать древесные отходы, дерево, торфобрикеты. Для качественного отопления загородного жилья идеально подойдёт печь с водяным контуром. Она может обогревать несколько помещений благодаря активной циркуляции нагретой воды в теплообменных системах.

Такой вариант имеет простую, но эффективную конструкцию. Её корпус напоминает по своей форме цилиндр с двумя уровнями, причём нижний выполняет функции топки — здесь происходит розжиг топлива. После поднятия температуры древесный газ поднимается до уровня камеры сгорания, где происходит его полное сжигание.

Печи на водяном контуре предназначены в основном для нагревания воды в большом объёме. Кроме того, благодаря встроенным распределяющим приборам энергия тратится также на отопление помещения. После нагрева горячая вода поступает в отопительную систему и создаёт в квартире комфортную температуру.

Кроме дистиллированной воды, для системы отопления можно использовать низкозамерзающий универсальный теплоноситель антифриз. В этом случае обеспечивается защита всей системы от замерзания. Это имеет особенное значение при проживании в жилом доме непродолжительное время.

Преимущества и недостатки

Печь работает на дровах. Поэтому при выборе вариантов доступного отопления необходимо учесть стоимость этого вида топлива в данной местности. Обычно в больших городах дрова стоят дорого и эксплуатация подобных систем отопления не будет дешёвой. Если же речь идёт о тех местах, где есть достаточно дешёвые дрова, то Булерьян будет здесь хорошим выбором.

При работе, такая система отопления использует конвекцию и теплообмен, которые происходят посредством циклического обращения водяного пара, это приводит к тому, что прогрев осуществляется очень эффективно.

Достоинства:

С учётом того, что циркуляция водяного пара в этой отопительной системе происходит очень динамично, прогрев помещения происходит не только достаточно быстро, но и равномерно.

Особенности конструкции таковы, что с её помощью можно отапливать не только одноэтажный частный дом, но и двухэтажный дом с такой же эффективностью.

В процессе работы котёл не накаливается, а это обеспечивает отсутствие выгорание кислорода в том помещении, где он находится.

Здесь реализовано двухкамерное сгорание. Продукты неполного сгорания дров попадают во вторичную камеру и догорают там дотла. Это не только повышает эффективность использования топлива, но и сводит к минимуму образование твёрдых продуктов сгорания.

Дверка закрывается герметично, что исключает возможность образования искр при горении и гарантирует безопасность от возгорания в месте установки.

Лёгкость процесса установки

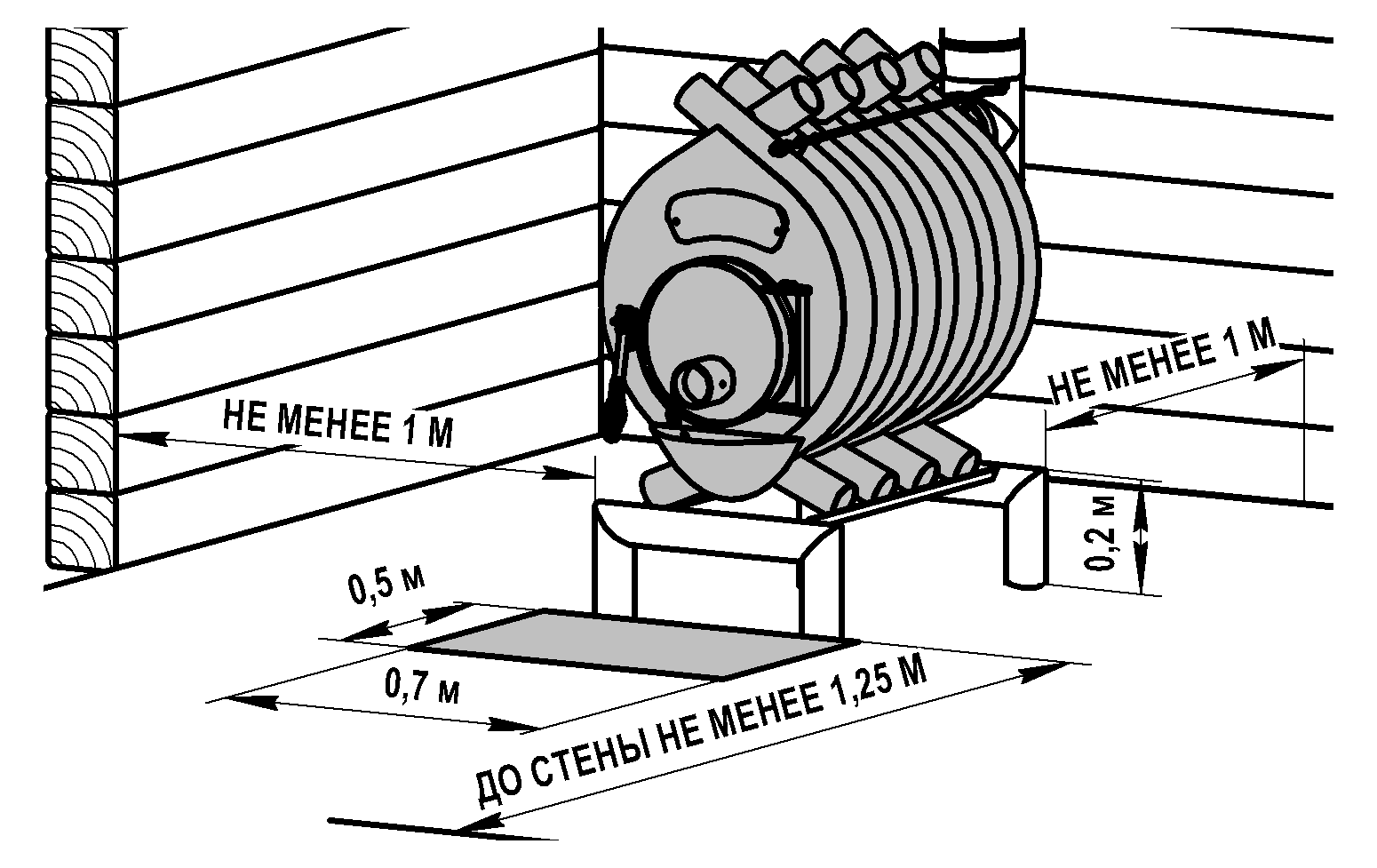

Основное условие для этого состоит в том, чтобы расстояние до ближайшей стены не было менее, чем полметра.

Важной особенностью такой системы отопления является то, что для её работы нет необходимости в подводке каких-либо внешних коммуникаций. Недостатки:

Недостатки:

1. Затраты на покупку топлива могут быть достаточно велики.
2. При использовании некоторых видов дров может происходить засорение трубы дымохода.
3. Для эффективного использования этой системой отопления нужно научиться использовать такой режим работы, при котором происходит медленное горение (тление) топлива. Это необходимо в тех случаях, когда печь должна гореть автономно (например, в ночное время).
4. Без использования специальной незамерзающей жидкости нельзя гарантировать, что во время сильных морозов не промёрзнет система отопления.
5. Установка этой системы отопления является достаточно сложным и затратным делом.

Плюсы и недостатки

Печи Булерьян своими руками выделяются несколькими преимуществами:

• Экономичность.
• Простое обслуживание.
• Высокий уровень КПД.
• Контролируемое горение.
• Возможность функционировать от дешевого твердого топлива.
• Независимость агрегата от газа, нефти и электросети.
• Заметный эффект обогрева помещений даже с большой квадратурой.
• Равномерность нагревания воздуха.
• Долговременность сгорания одной закладки топлива.
• Долговременная эксплуатация.
• Безопасность устройства.
• Надежность.
• Герметичность.
• Компактность.

Печи разных размеров и форм

Такая печка обогревает помещение и при этом позволяет наблюдать за завораживающим огнем. Поэтому хозяева коттеджей и загородных домов применяют агрегат для создания аутентичной и умиротворенной атмосферы со старинными нотками.

Чаще Булерьян производят из чугуна или листовой стали. Если устройство облагородить – оно гармонично дополняет даже претенциозные интерьеры.

Выделяют некоторые недостатки печи Бренеран. Это выражено в стремительном остывании помещения после прекращения топки. Чтобы сохранить тепло, рекомендуется регулярно подкладывать в печь дрова, не дожидаясь полного сгорания топлива.

Из негативных моментов выделяют возможность появления неприятного запаха в помещении и выпадения конденсата в дымоход для Булерьяна; необходимость выведения трубы на высоту 3 и выше метров от верхней кромки агрегата; сгорание пыли, а также необходимость в утеплении труб, идущих снаружи здания.

Как сделать печь булерьян своими руками?

Для самостоятельного изготовления конструкции булерьян своими руками, необходимы чертежи, по которым детали заготавливаются строго по размерам, соблюдая все вплоть до миллиметра. Только в этом случае при сваривании конструкции в целый блок она не перекосится. Чертежи булерьян с точными размерами достать довольно непросто, но если постараться, то их можно найти на просторах интернета.

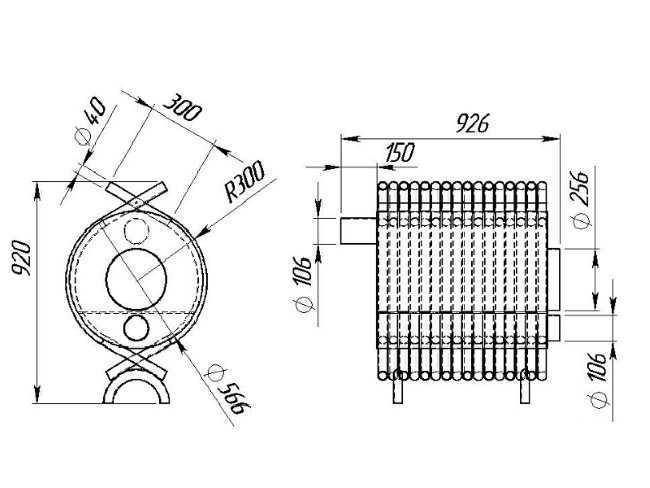

Судя по чертежу, для сборки конструкции используют следующие материалы:

• отрезки трубы с толстыми стенками, с диаметром около 6 см. Меньший диаметр будет способствовать плохому притоку воздуха;
• металлический лист, имеющий толщину 4 мм;
• маленький отрезок трубы с толстыми стенками, используемый для нарезания колец для дверцы или металлический лист, из которого впоследствии делают изогнутые полосы;
• отрезок трубы для дымохода диаметром 10−12 см;
• петли для дверцы;
• асбестовый шнур;
• запорка для дверцы, рычаг для дросселя и заслонки-шибера.

Каркас печи булерьян изготавливают из широкой металлической трубы. Из нее же делают и топку. Также корпус можно делать из труб-воздуховодов. Топка в таком случае изготавливается из отдельных стальных листов.

Трубы гнут на 80 градусов, а для устойчивости их ставят на каркас и приваривают временными поперечными полосами, тем самым закрепляя их. Потом воздуходувы сваривают между собой стальными полосками, создавая единый корпус. Получается такая конструкция: трубы располагаются навстречу друг другу, создавая бочкообразный корпус. Все временные планки удаляются.

Внутри конструкции булерьян будет располагаться топка. Для нее приваривают стальную пластину толщиной 10 см, на которую впоследствии будут укладывать поленья. После этого из стали толщиной 2 миллиметра вырезают круг и приваривают, образуя заднюю стенку. К этому кругу заранее приваривают раструб дымохода, внутри которого располагается шибер. Удерживается он с помощью пружины и ручки-рычага. Наверху топки около задней стенки приваривают пластину, которая образует 2-й ярус, а над ней 2 трубки диаметром 12 мм. В результате получается камера для дожига газов.

https://youtube.com/watch?v=0LEpgm9g2BQ

Изготовление передней стенки и дверцы печи

Это самые сложные детали при изготовлении данной конструкции. Переднюю стенку вырезают так же, как и заднюю. Для дверки в ней следует проделать отверстие. К его краю приваривают узкую полоску металла перпендикулярно площади передней стенки. Это будет бортик, способствующий максимально плотному прилеганию дверцы.

Затем изготавливают саму дверцу. По диаметру она должна быть больше вырезанного отверстия. Немного отступив от края диска, приваривают две металлические полоски. Располагают их так, чтобы между ними проходила приваренная полоска на передней стенке. В промежуток между полосками укладывают шнур из асбеста.

Затем начинают изготавливать дроссель. Корпус дроссельной заслонки диаметром 25 мм и длиной в 10 см делают из куска трубы подходящего размера. В 4-х см от края делают два отверстия, в которые вставляют металлический пруток. Его с одной стороны загибают, в результате получается ручка дроссельной заслонки. Саму заслонку вырезают из металла в виде круга, меньшего диаметра, чем труба корпуса. Заслонку вставляют в корпус и приваривают к прутку. В результате получается регулируемая заслонка.

Дроссель прикрепляют к дверце. В ее верхней части делают отверстие и приваривают. Затем устанавливают петли и запор. Навешивают готовую дверцу, проверяя качество швов.

Изготовление заслонки дымохода

Таким же образом изготавливают заслонку на дымоход. Только будут немного другие размеры, а из заслонки вырезают сектор в 90 градусов. К горизонтальному участку трубы дымохода, выходящего из печи, приваривают второй участок таким образом, чтобы получилась конструкция, напоминающую букву «Т». Затем вставляют заслонку, примыкающую к корпусу части. В корпусе делаются два отверстия, в которые вставляют металлический пруток. К нему приваривают заслонку, а для образования ручки, один конец прутка загибают.

Изготовление тепловой камеры

Чертеж может предусматривать изготовление дополнительной конструкции – тепловой камеры с находящейся внутри подставкой. В верхней части изготавливают отверстия, необходимых для выхода дымохода и воздуховодов. Вверху и внизу боковой стены устанавливают две вентиляционные решетки и ревизионную дверцу. Сваривают корпус тепловой камеры и утепляют при помощи базальтовой ваты. Получается система воздушного отопления. Снаружи тепловую камеру декорируют кирпичом.

Печь булерьян врианты изготовления

Заключительная стадия

Кстати, наша печь Булерьян, изготовленная своими руками, практически собрана. У нас уже есть:

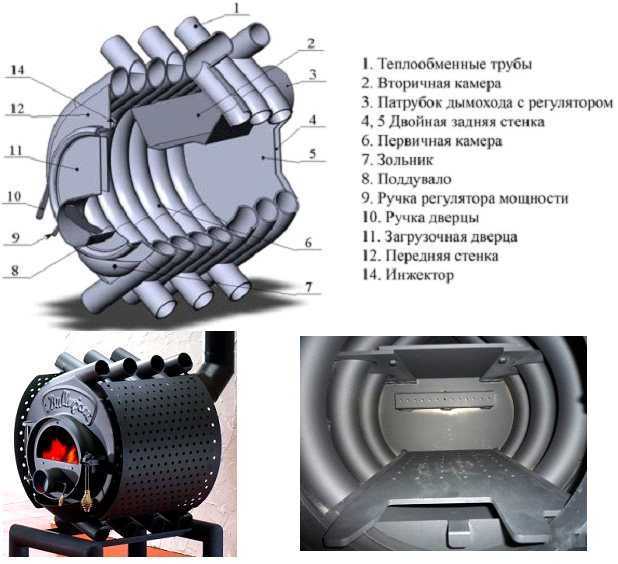

• Основной корпус с воздушным калорифером;
• Две стенки с дверками и дросселем;
• Дымоход с дроссельной заслонкой.

Наступило время сварить все компоненты в единое целое. Еще раз убеждаемся в герметичности швов между металлическими пластинами и конвекционными трубами, после чего приступаем к монтажу передней и задней дверок.

Помните, что камера дожигания должна располагаться в верхней задней части – не перепутайте.

После приваривания стенок, проводим проверку свежих швов. На следующем этапе вооружаемся углошлифовальной машиной и аккуратно обтачиваем швы, чтобы сделать их более аккуратными. В заключение подключаем дымоход и приступаем к покраске печи Булерьян с помощью жаропрочной краски. Часть ее впоследствии обгорит (например, на передней дверке), но верхняя часть останется целой, так как конвекторные трубы не раскаляются до высочайших температур.

Заключительный этап включает в себя установку собранной своими руками печи Булерьян на металлический или кирпичный постамент. Оптимальная высота расположения нижней части конвекционных труб – 20-25 см от уровня пола. Далее монтируем дымоход и загружаем в топку дрова. На первом этапе розжига дроссель и шиберная заслонка полностью открыты – дрова должны полностью разгореться. После этого закрываем шиберную заслонку и дроссель, из-за чего печь Булерьян перейдет на пиролизный режим горения.

Регулировка интенсивности горения осуществляется с помощью дроссельной и шиберной заслонок – здесь нужно будет немного попрактиковаться, чтобы достичь оптимальных результатов. Кроме того, вы можете модернизировать печь Булерьян, собранную своими руками:

• Превратить воздушный теплообменник в водяной и подключить его к отопительной системе – получится мощный производительный дровяной котел;
• Объединить трубой входы конвекторов и подключить сюда мощный дутьевой вентилятор. Аналогичным образом объединить выходы теплообменника, подключить к ним гибкие трубы и развести тепло по соседним помещениям – получится система воздушного отопления;
• Смонтировать печь Булерьян в небольшом помещении (величиной с туалет) и уже из этого помещения развести трубы с горячим воздухом по другим помещениям – еще один способ организации воздушного отопления.

Особенности разогрева

Не последним вопросом в эксплуатации печи длительного горения является вопрос: «Как правильно ее топить?». Предлагаем краткий алгоритм. Сначала в топку помещается сухое быстро горящее топливо, например бумага (газеты). Дроссель и шибер открываются настежь, и разжигается топливо, после чего дверца топки закрывается.

За 3-4 минуты первоначальная закладка должна прогореть, исходя из этого, и нужно подбирать количество «разгонного» топлива. Весьма удобно, когда в дверцу буллера устанавливается огнеупорное стекло, сквозь которое можно наблюдать за процессом горения.

Как только данный минимум топлива прогорает до угля, в топку помещаются крупные поленья. Дроссель поддувала на этот раз закрывается до нужного положения, обеспечивая требуемую мощность. Шибер плотно закрывается. Теперь печь переходит в режим тления.

Итак, вооружившись описанными в данной статье инструкциями и подобранными чертежами, не так уж сложно построить печь Булерьян своими руками. Желаем тепла, уюта и комфорта Вашему дому и даче!

Способы усовершенствования печи Булерьян

Самодельный буллер, ввиду своей неказистости, даже в самый скромный интерьер вписывается довольно плохо. Между тем сделать эту печь по-настоящему привлекательной можно при помощи очень простого приёма — обложив её камнем или кирпичом.

Такое решение не только повысит эстетические достоинства агрегата, но и даст практическую выгоду:

• риск обжечься о корпус печи будет сведён к нулю;
• кирпичная кладка будет играть роль теплоаккумулятора, благодаря чему печь некоторое время сможет греть дом даже после исчерпания топлива;
• поры печного кирпича при нагреве выделяют водяной пар и при остывании снова впитывают его, благодаря чему в отапливаемом помещении все время поддерживается оптимальная влажность.

Наибольшей теплоёмкостью обладает шамотный кирпич, однако, из-за значительной теплопроводности его обязательно нужно обкладывать кирпичом керамическим.

Буллер, спрятанный в кирпичную «одёжку»

Возводить каменную или кирпичную оболочку следует вплотную к печи, а если где-то остаются щели, их нужно заполнить смесью из раствора и битого кирпича.

Воздушно-конвекционную печь очень легко можно превратить в котёл с водяной рубашкой.

Для этого достаточно объединить входные и выходные отверстия теплообменников коллекторами и подключить их к системе отопления. При этом следует учесть, что теплоёмкость воды в 800 раз больше воздушной, поэтому для её нагрева интенсивность горения в топке приходится увеличивать. В таких условиях срок службы печи из обычной стали сильно сокращается.

А вот нагрев воды для хозяйственно-бытовых нужд буллер может осуществлять без всяких переделок. Достаточно два из его восьми теплообменников подсоединить металлическими гофрами к трубам, установленным внутри утеплённого бака с водой. Во время растопки печи вода быстро нагреется, после чего её температура будет поддерживаться на уровне 60–70 градусов.

Недостатки

Из всего вышесказанного можно прийти к выводу, что недостатков такой обогревательный агрегат не имеет. Но не спешите так думать. Есть важные нюансы, которые следует учитывать:

• Любое органическое топливо при сгорании выделяет реакционную воду. Она является аналогом метаболической воды, которая образовывается в живых организмах. По причине низкой температуры в топке реакционной воды в выхлопе больше, чем у других аналогов печей медленного сгорания.
• Необходимо упомянуть и про минеральные составляющие древесины. Зола в дереве имеется изначально, хотя производитель указывает на тот факт, что при сгорании древесины золы не имеется. Так вот, зола выходит через дымоход.
• И последний момент – наличие углеводородных радикалов. Что это собой представляет? Это очень активные химические остатки, которые не до конца разлагаются. Как следствие КПД уменьшается до 7%. Такая же доля составляет и выхлопы. Для бытового использования булерьянов этот показатель катастрофический.

Итак, делать булерьян или нет, решать только вам. Мы не смогли учесть всех нюансов, с которыми каждый мастер-самоделки может столкнуться. Надеемся, что эта статья направит вас в правильное русло и поможет принять взвешенное решение. Если вы уже сделали печь булерьян, то оставляйте комментарии к этой статье. Ваш опыт неоценим, ведь практика всегда сильнее теории.

Возможно, вам также будет интересно прочитать такие материалы:

• Печь для бани
• Печь «Голландка»
• Печь тандыр
• Печь шведка

Модели

Выпускаются отопительные печи «Булерьян» разными заводами в разных странах. Есть завод в Украине. Они выпускают отопительные «Буллеры» и печи для бани, есть также теплоаккумуляторы, совместимые с некоторыми моделями.

Украинский вариант. «Буллеры»

Технические характеристики печей конвекционного типа «Булерьянэтого производителя сведены в таблицу.

Технические характеристики «Булерьянов» украинского производства (кликните для увеличения картинки)

Теплоаккумуляторы используются большей частью в теплицах, где отсутствуют почти полностью стены, которые в обычных зданиях накапливают тепло. Навесные панели из окрашенных стальных пластин, полностью повторяют форму печи, потому для каждой модификации теплоаккумулятор свой. Устройство навешивается на верхушки теплообменных труб и упирается в их нижние концы. Заполнять их можно любым твердым теплоемким материалом: битым кирпичом, крупным щебнем, галькой и т.д.

Канадские Bulerjan. Модели разной мощности

Представлены в России и канадские печи «Булерьян». Их характеристики сведены в таблицу. Как видим, исполнение другое, а характеристики — те же.

Канадские Bulerjan. Технические характеристики (кликните для увеличения размера картинки)
