Кирпичная печь для бани: с баком для воды и закрытой каменкой, порядовка, с топкой из предбанника + фото идеи

Печь для бани из металла инструкция по изготовлению

Достоинства и недостатки металлических печей для бани

• Малые габариты и мобильность печи из металла делают ее незаменимой для небольших бань.
• Не требуется массивный фундамент для установки прибора, что облегчает процесс его монтажа.
• В отличие от аппаратов из кирпича, их аналоги, изготовленные из металла, горят постоянно.
• Невысокая стоимость. Металлический аппарат, в отличие от кирпичного, проще изготовить без лишних затрат. Поиск чертежей печей из металла для бани особой проблемы не представляет — их огромное количество размещено в интернете и СМИ.
• Быстрый нагрев — через пару часов парная уже готова к процедурам.
• Срок эксплуатации — до 25 лет, в зависимости от толщины металла печки и качества его сварки.
• Безопасность в эксплуатации при выполнении правил сборки печи.

1. Быстрое остывание, связанное с неспособностью печи удерживать тепло. Требуется постоянная поддержка горения топлива.
2. Проблемы в отоплении больших помещений.
3. Ниже пожаробезопасность по сравнению с кирпичной печью. Необходима внутренняя обшивка топки огнеупорным материалом.

Конструкция печи-каменки из металла для бани

• Камера сгорания. Здесь идет процесс горения дров. Для управления им используются дверцы топливника и поддувала. Последнее служит для подачи воздуха в топку. Удаление из печи продуктов горения выполняется через зольник — металлическую решетку. Из топки жар от горящих дров поднимается к бункеру с камнями.
• Бункер. Можно выполнять открытого типа и закрытого. Чтобы сажа и копоть из топки не попадали на камни при их нагреве, наш бункер будет закрытого типа. Для обеспечения доступа к камням в нем делается специальная дверца в боковой части печки.
• Бак для воды. Поднимаясь выше, горячий воздух нагревает бак с водой. Для удобного слива горячей воды возле его основания приваривают кран. Заливка воды в бак производится сверху. Для максимального теплового эффекта в центре водяного бака располагается дымовая труба печи.

Изготовление печи-каменки для бани из металлической трубы

Процедура изготовления печи из металлической трубы выглядит так:

1. Режем трубу на две части: одна из них длиной 0,9 м, другая — 0,7 м.
2. На расстоянии 7-10 см от нижнего конца длинного отрезка трубы вырезаем прямоугольное отверстие для поддувала 20х5 см. Работаем аккуратно, т.к. вырезанный из трубы кусок в дальнейшем будет использоваться для изготовления дверцы. Аналогичным образом вырезаем окно для печной топки, материал для будущей дверцы не выбрасываем.
3. Затем привариваем к нашей трубе ушки и петли, а на дверцы — защелки. Теперь можно навесить дверки поддувала и топливной камеры.
4. Из листа металла вырезаем круг D=0,7м, в его центре — отверстие, соответствующее размерам колосниковой решетки. Если ее купить не удалось, можно решетку изготовить самостоятельно из стального прута. Подготовленный круг нужно приварить в трубе немного выше поддувала. Изготовление топки завершено.
5. В боковой части печки вырезаем окошко для увлажнения горячих камней и устанавливаем для него дверцу.
6. Изготавливаем площадку для расположения камней. Для этого подойдут металлические пруты. Размеры ячеек принимаем с учетом величины камней, взятых для засыпки в бункер каменки.
7. После укладки камней вырезаем из листа металла еще один круг того же диаметра. В нем выполняется отверстие под дымоход с расположением возле дальней стенки печи. Привариваем дымоход и круг с отверстием под него наверх бункера.
8. Готовим бак для воды. Для этого отрезок трубы 0,7 м привариваем к печке.
9. В водяном баке делаем отверстие под кран.
10. Вырезаем из листа еще один такой же круг и разрезаем его так, чтобы получились две части разной величины. В большей части выполняется отверстие под дымоход. Накрываем этим элементом всю конструкцию, пропуская через отверстие дымоход, и обвариваем его по отверстию.
11. Меньшая часть круга будет служить крышкой люка для заливки воды. Поэтому крепится эта часть к печке с помощью петель.

Процедура установки печи из металла в бане

• Минимальное расстояние между стеной и печью принимается не менее 1 м. Кроме этого, рекомендуется устройство дополнительной защиты в виде термоизоляции стены фольгой со слоем утеплителя. Это исключит перегрев деревянной стены и ее возгорание.
• Дымоход также следует изолировать. Для этого можно использовать трубу с внутренним и внешним кожухом. Между ними размещается теплоизолятор.
• При прохождении металлической трубы через кровлю, на стыке дымохода с потолком выполняется проходной узел в виде короба из оцинковки, заполненного базальтовой ватой.

tutknow.ru>

Требования СНиП при строительстве

Выкладывается бетонное основание или металлический лист под печь и топку

Требования к установке и нормативы изложены в СНиП 41.01 – 2003, в разделе 6,6. Следуя указаниям, можно обезопасить строение от пожара.

Некоторые требования к монтажу банной печи:

• отделку фундамента сверху выполняют жаростойким покрытием, сверху кладут металлический лист (не меньше 4 мм);
• используют для защиты асбестоцементные листы, минвату, пеностекло, конструкционную жаростойкую слюду;
• перед дверкой на полу ставят железный лист размером не меньше 40 х 80 см;
• проем в стене для прохождения канала обкладывают кирпичом;
• в помещениях категории временного пребывания, куда относят банные строения, разрешается ставить печи с температурой нагревания 120°С;
• не рекомендуют делать принудительную вытяжку, если не обеспечен приток свежего воздуха в помещение предбанника;
• нельзя выводить дым от очага в вентиляционный канал.

Обустройство фундамента

Монтаж печи с выносной топкой начинается с обустройства фундамента, который отгораживается от поверхности пола и перегородки термоизоляционным слоем. При выборе места закладки фундамента и расположения печки необходимо ориентироваться на планировочное решение бани.

Если печь выполнена из нержавеющей стали, и ее вес не превышает 700 кг, можно обойтись без специального фундамента. В такой ситуации достаточно оборудовать легкое керамогранитное основание или сделать 20-сантиметровую цементную стяжку.

Для более массивной чугунной каменки и для металлического отопительного прибора с кирпичным экраном необходимо соорудить полноценный фундамент

Важно, чтобы он представлял собой отдельную конструкцию по отношению к фундаменту стены

Процесс обустройства фундамента включает в себя следующие этапы:

1. Демонтаж старого основания.
2. Подготовка котлована глубиной 0,5 м. Размеры ямы должны составлять на 15-20 см больше, чем параметры каменки.
3. Засыпка и утрамбовка щебня и песка. Толщина слоя — 25 см.
4. Гидроизоляция фундамента двумя слоями рубероида.
5. Установка опалубки. Для отопительных систем с большим весом необходимо оборудовать прочную армирующую сетку.
6. Приготовление и заливка бетонного раствора. Разравнивается состав по горизонтальному уровню.
7. Укладка рубероида. На него выкладывается 1-2 ряда кирпича.
8. Установка печи.

Монтаж устройства осуществляется после полного высыхания фундамента и кладки.

Фундамент под такую отопительную систему намного легче оборудовать в процессе возведения здания. Если цокольное перекрытие выполнено из бетона, то обустраивать специальное основание под каменку не нужно.

Необходимость принятия мер безопасности

Поскольку банная печь – это металлическая конструкция, она при эксплуатации раскаляется до высоких температур и принятие мер безопасности, в том числе и противопожарных, является необходимым мероприятием.

Требования к монтажу:

1. Печь следует располагать на расстоянии полуметра от банных стен, а возле перегородки, через которую выходит топочный канал, устанавливают тепловой экран, сделанный из изоляционного материала. Такие защитные экраны для банных печей достаточно важны, ими не следует пренебрегать.
2. Когда на боковой стенке имеется одинарная теплоизоляция из металлического или цементного листов толщиной около 1 миллиметра, оставляют меньший промежуток – до 25 сантиметров. При применении двух листов (двойная изоляция) расстояние делают равным 12,5 сантиметров. Фиксируют теплоизоляционный материал так, чтобы он не касался потолочного перекрытия и пола, не вплотную к стене, а оставляя 3-сантиметровый зазор.
3. Расстояние от поверхности конструкции до потолка не должна составлять меньше 120 сантиметров. Между топочной дверцей и ближайшей дверью соблюдают промежуток, равный минимум 125 сантиметров. Топочный канал располагают в 40 сантиметрах от деревянной стены, но при наличии защитного экрана расстояние делают до 25 сантиметров.
4. С целью обеспечения пожарной безопасности стенки металлического агрегата нужно обложить камнем или кирпичом. Отделка топки банной печи – необходимое мероприятие. Под печную конструкцию подкладывают стальной лист, который не допустит возгорания при попадании на пол угольков. Перед дверцей топки укладывают квадрат размером 40х40 сантиметров.

Материалы и необходимые инструменты

Кирпичная стенка в бане у топки, является самым распространенным вариантом

По этой причине выбору данного материала необходимо уделить наибольшее внимание

Специалисты рекомендуют использовать огнеупорный кирпич, который изготавливается различных размеров.

Классифицируется материал так

• стандартный кирпич,
• зауженный,
• уменьшено зауженный.

Помимо кирпича, необходимо приобрести и другие материалы, которые понадобятся в работе. Среди них — глина, стальные уголки, песок, изделия из шамота, колосники стандартные, дверца для отверстия с поддувом, с топкой и отсека с камнями, металлические углы для перекрышки.

При покупке кирпича, являющегося основой всей конструкции, нельзя экономить, стоит выбирать самый лучший материал.

Огнеупорный кирпич — лучший материал для облицовки печи в бане

Обкладка кирпичом банной печи с выносной топкой не может производиться без наличия специальных инструментов. Для стандартной конструкции понадобятся: уровни, лопатки для глины, строительный миксер, лак огнеупорный для кирпичей и листы.

Общее описание

Печь каменка

Прежде чем переходить к рассмотрению технологического процесса изготовления печи для бани, необходимо несколько слов сказать о том, в чём будут заключаться общие моменты проведения работ и какие материалы и инструменты для этого потребуются.

Предлагаем ознакомиться Плитка в бане вокруг печи

Для начала необходимо сказать, что печь для бани будет в значительной степени отличаться от простой печи, устанавливаемой в доме. Главным образом отличия будут обусловлены функциональным предназначением печки. Дело в том, что постройка печи в доме предполагает ее использование в целях отопления помещения, приготовления пищи и в некоторых случаях использования ее в качестве спального места.

При этом использовать ее планируется в помещении, которое имеет нормальные показатели влажности. А если речь идет о печи для бани, то она кроме обогрева помещения, должна нагревать еще и воду, а происходить это всё будет в помещении с, мягко говоря, повышенной влажностью. Кроме того, от банной печи зачастую требуются более высокие температуры, чем от ее домашнего аналога. Эти обстоятельства накладывают отпечаток и на технологию проведения работ и на используемые при этом материалы.

Изготовление

Этапы изготовления:

1. Основание выкладывается из красного кирпича. Для этого нужно выложить два ряда, чтобы швы не совпадали друг с другом. Основание должно быть на 20–30 см больше самой печи.
2. Из отдельных листов чугуна собирается топка. Она должна быть прямоугольной. Внутри ее нужно разделить на две части параллельным листом. В нижней части будет располагаться зольный ящик. Разделительный лист должен иметь множество отверстий, через которые будут ссыпаться отходы после горения.
3. После сборки металлического ящика, на верхней части нужно сделать отверстий, к которому будет прикреплен дымоход из труб.

Отдельно собирается металлический ящик для засыпки камней, который располагается на задней части конструкции из чугуна.

Самодельная чугунная печь

Облицовка кирпичом

После изготовления основной конструкции самодельной печи можно приступать к ее облицовке. Для этого применяется красный кирпич. При кладке кирпича используется раствор н основе глины и песка. Между металлическими стенками, кирпичом нужно оставить расстояние около 3 см. Оно нужно для свободного расширения металла при сильном нагревании.

Установка дровяной печи

В данном случае достаточно легко разобраться, как правильно поставить печь в бане. Достаточно монтировать конструкцию на подготовленное основание и вывести дымоход. Однако, установка котла в бане своими руками имеет некоторые тонкости. Стоит детально остановиться на них. В частности это касается основания и как обеспечить безопасность топки.

Правила закладки проема вокруг топки

Установка печи в парилке обязательно должна сопровождаться закладкой проема вокруг топки. Обязательно нужно оставить небольшие зазоры, чтобы нагрев был не слишком высоким.

Для закладки стоит разобраться с алгоритмом действий, а потом уже обложить топку кирпичем из керамики. Это будет соблюдение всех мер безопасности. Установка дровяной печи в бане требует внимательного отношения к пожарной безопасности.

Как вывести дымоход

На заключительном этапе к печи подключается дымоход. Присоединяют трубу к ней через патрубок. Сквозь перекрытие железный дымоход можно провести в специальной гильзе. Купить это приспособление в наше время труда не составит. Однако многие хозяева бань предпочитают изготавливать проходной узел самостоятельно. В этом случае прокладку дымохода производят следующим образом:

• В потолке прорезают отверстие так, чтобы расстояние от стенок дымохода до балок перекрытия и торцов досок в последующем составляло не менее 25 см со всех сторон.
• Сгибают из оцинкованной стали разделочный защитный короб. Его углы можно скрепить обычными саморезами.
• Вставляют короб в проделанное отверстие сверху таким образом, чтобы он не выступал в парилку. Между его стенками и материалом перекрытия при этом монтируют базальтовый картон.
• Снизу к коробу крепят кусок влагостойкого ГКЛ с проделанным под трубу отверстием.
• Устанавливают сам дымоход и заполняют ящик кусками минеральной ваты.

Через кровлю бани железный дымоход печи обычно проводят в «флэш-мастере» — специальном рукаве из силиконовой резины, способной выдерживать большие температуры. Можно также использовать тот же самостоятельно изготовленный стальной короб с изоляцией. Над кровлей труба дымохода должна возвышаться не менее чем на 80 см.

Как видите, установка печей в баню своими руками с выносной топкой — процедура не особенно сложная. Главное при монтаже такой модели — это не нарушать технологии сборки. В этом случае печка получится безопасной, а принимать водные процедуры в самой бане можно будет с максимальным комфортом.

Печи в баню с выносной топкой

Мелкозаглубленное основание

Вот ответ на вопрос, как правильно поставить печь в бане с минимальными затратами времени и средств. Такой фундамент делается сравнительно быстро и просто, правда, подходит только при застройке на стабильном и необводненном грунте. Последовательность работ по его обустройству такая:

Намечаете границы котлована и выкапываете его – глубиной, внимание, до 0,5 м.
Трамбуете дно, выравнивая речным песком (слоем в 5 см), смачивая водой и уплотняя.
Устраиваете подушку из щебенки (15-20 см) и заливаете его жидким цементом.
Дожидаетесь высыхания, гидроизолируете основание рубероидом, устанавливаете опалубку, укрепляете конструкцию 20-30 см бетона.
Убираете после застывания уже ненужные щиты выравниваете фундамент по горизонтали.

Установка печи

Вы уже определились, куда будет выходить топка. На технологию строительных работ это не оказывает особого влияния, зато оказывает влияние на комфортность пользования баней.

Шаг 1. Сделайте разметку выхода топки. Вырежьте отверстие под топку. Отверстие должно быть сантиметров на 20÷30 по периметру больше, чем топка.

Схема проема для печи с выносной топкой

Шаг 2. Решите вопрос с дымоходом. Мы рекомендуем не выводить его на крышу по нескольким причинам. Во-первых, не нужно делать довольно сложные и трудоемкие работы по обеспечению пожарной безопасности на потолке и крыше. Во-вторых, любые дополнительные «дырки» в крыше значительно увеличивают вероятность образования в этих местах протечек. В-третьих, это намного дороже и сложнее, требует использования различных доборных элементов для покрытия крыши в зависимости от конкретного материала. Мы рекомендуем вывести дымоход сквозь стену – быстро, дешево и надежно.

Варианты подключения дымохода к банной печи

Внешний вид со смонтированным дымоходом

Шаг 3. Проделайте отверстия в стене или потолке и крыше (в зависимости от способа вывода газов). И в этом случае отверстия должны иметь увеличенные размеры.

Размер прохода для дымохода

Отверстия в кровле и в перекрытии прорезаны для установки трубы дымохода

Размеры потолочной разделки для дымохода

Шаг 4. Временно установите печь на свое место, проверьте положение выносной топки и дымоходов. При необходимости откорректируйте положение отверстий, сделайте точную разметку. Соберите все элементы печи и дымохода. Соберите трубы отвода газов, подгоните их размеры, определите способы фиксации и теплоизоляции. Об установке труб поговорим чуть позже. Это очень важная и довольно сложная тема.

Схема установки банной печи

«Примерочные» работы завершены успешно – можно приступать к капитальной установке печи с выносной топкой.

Материалы и их количество

Нужно знать, что основным материалом является именно кирпич, и конструкция печи для бани с топкой из предбанника состоит по большей части из него. Поэтому выбору кирпича стоит уделить львиную долю времени. На этом материале ни в коем случае не нужно экономить, для печи нужна качественная основа.

Эксперты рекомендуют использовать огнестойкий кирпич. Он бывает таких размеров:

• стандартного – 23 на 12,5 на 6,5 см;
• зауженного – 23 на 11,4 на 6,5 см;
• уменьшено зауженного – 23 на 11,4 на 4 см.

Лучше всего подойдет шамотный кирпич соломенного окраса.

Кроме кирпича вам нужно будет обязательно иметь:

• глину для раствора;
• колосники классических размеров – 5-7 шт;
• дверку для отверстия с поддувом;
• дверку для отверстия топки – 25 на 28 см;
• дверку для еще одного отсека с камнями;
• шамотные изделия – 7-8 шт..;
• уголки стандартного размера из стали – 5-7 шт.;
• углы классического размера для перекрышки;
• достаточное количество песка – как речного, так и кварцевого.

Этих материалов достаточно, чтобы уверенно приступить к работе.

Кирпичная печь бани

Самая распространенная конструкция бани представляет собой совмещение печной стенки и стены предбанника для экономии материалов и лучшего теплообмена. Если сама баня сложена из камня или других не пожароопасных материалов, для термоизоляции ее стен от печи используется минеральная вата, или специальные негорючие sandwich-панели на силикатной, или асбестовой основе.

Если стены и потолок самой бани выполнены из дерева, то нормы противопожарной безопасности при термоизоляции гласят, что необходимо:

• обеспечить зазор как минимум в 1,3м между нагревающейся печью и потолком или стенкой;
• дверца топки в предбаннике должна быть на расстоянии 1,2 м и больше от близлежащей деревянной стены;

• в случае когда топка проходит сквозь стену, сделанную из легковоспламеняющегося материала в другое помещение, необходимо изготовить вставку, изготовленную из огнеупорного материала не менее 500 мм, обладающего высокой теплостойкостью и длиной, равной длине топки;
• на пол перед дверцей укладывают противопожарное покрытие (чаще всего используют металл) площадью 40х80 см.

Обязательное требование – противопожарная изоляция или разделка кирпичных поверхностей стенок топки и деревянных элементов конструкции. Фактически это кирпич и глина, уложенные послойно с определенным зазором либо асбестовый лист. После таких работ образуется керамический чехол, который в значительной степени изолирует деревянные конструкции. Дополнительно они предохраняют от языков пламени, вырывающихся сквозь возникшие в результате разрушения кладки трещины при возникновении ЧС.

Вывод трубы печи через потолок либо стену – самый пожароопасный участок. В этом месте потолок расшивают и отделывают кирпичами, тем же способом, как это было сделано с деревянными стенами.

Если баня небольшая, а кирпичная конструкция сравнительно больших размеров и массы не требуется, допускается установка печки с топкой, вынесенной в предбанник малого размера, помещенной на деревянное покрытие пола. Порядовка такой печи очень проста – не более пяти в ряд, а самих рядов не более десяти.

Печь разрешается ставить и не на бетонный фундамент, если соблюдены все меры пожарной безопасности. Иногда возникает необходимость вскрывать пол и организовывать добавочную опору или перемычки.

При этом необходимо соблюдать следующие ограничения:

• общая масса – не более полутоны;
• 600 кг – для устоявшегося пола;
• 700 кг – для свежеуложенного пола.

Если эти условия соблюдены – выкладывают компенсатор из кирпича для основания печи. Волокно из асбеста добавляют к кладочному раствору, который применяют в основании и экранах сторон.

Подходящие для работ типы кирпича:

1. Стандартный керамический кирпич имеет размеры 25х125х65 мм. Необходима дополнительная его обработка термостойким лаком для повышения сопротивляемости критическим условиям эксплуатации – перепаду температур и высокой влажности.
2. Шамотный огнеупорный кирпич использовать более надежно, так как он изготавливается именно для таких целей.

Имеет соломенный цвет и бывает трёх размеров:

• стандарт 230х125х65 мм
• более узкий 230х114х65 мм;
• более узкий и более тонкий – 230х114х40 мм.

Обустраиваем дымоход

Нужно понимать, как соорудить дымоотвод, чтобы угарный газ не попадал в парную.

Печной трубопровод сильно разогревается и может вызывать возгорание, поэтому место подготавливают особенно тщательно:

• выполнить разметку в перекрытии и прорезать окно размером не менее 50х50 см;
• вмонтировать в него проходной узел с минеритом с отверстием, равным диаметру трубы + 3-5 мм;
• закрепить ППУ специальными крепежами и присоединить к потолку;
• вставить в защитный короб трубу и засыпать его каолиновой ватой на 5-7 см, не больше, дабы не создать обратный эффект перегрева;
• после завершения работы используйте защитный экран из нержавейки для повышения пожаробезопасности, а также в декоративных целях.

Совет: как бы хорошо ни был выполнен монтаж, необходимо знать, как сделать правильно вентиляцию в бане, иначе баланс воздухообмена будет нарушен.

Ниже ссылка на видео, где вы сможете более подробно ознакомиться с этой системой:

Сборка навесного бака

Этот обязательный элемент может крепиться следующим образом:

• фиксируется на боковой стенке печки;
• ставится сверху на одностенный дымоход;
• в конце выполняется соединение теплообменника с баком для равномерной циркуляции жидкости.

Более подробно изучить вопрос и наглядно рассмотреть процесс можно на видео:

Часто возникающие вопросы

Процесс строительства печи довольно сложный, вызывающий массу вопросов. Некоторые из них появляются у всех пользователей. Для экономии времени необходимо ответить на них заранее.

Насколько точны схемы-порядовки из сети, нет ли в них ошибок?

Ошибки возможны в любом случае, независимо от источника. Для того, чтобы подстраховаться, можно попробовать поискать готовые схемы на специализированных форумах, где есть опытные специалисты. Они дадут точные схемы и помогут полезным советом, если что-то покажется непонятным.

Можно ли использовать винтовые сваи с обвязкой из швеллера в качестве основания?

Винтовые сваи являются вполне допустимым вариантом фундамента, особенно на пучинистых или нестабильных грунтах. Надо только правильно подсчитать несущую способность и погрузить их на нужную глубину. При этом, ростверк надо сделать достаточно мощным и уложить поверх него бетонную плиту.

Как выбрать размер печи?

Величина печной топки соотносится с размером обогреваемого помещения в диапазоне от 1:50 до 1:70. Учитывают размер парилки и моечного отделения. Поскольку режим обогрева бани достаточно жесткий, рекомендуется выбирать меньшее значение (1:50).

Можно ли использовать облицовочный кирпич?

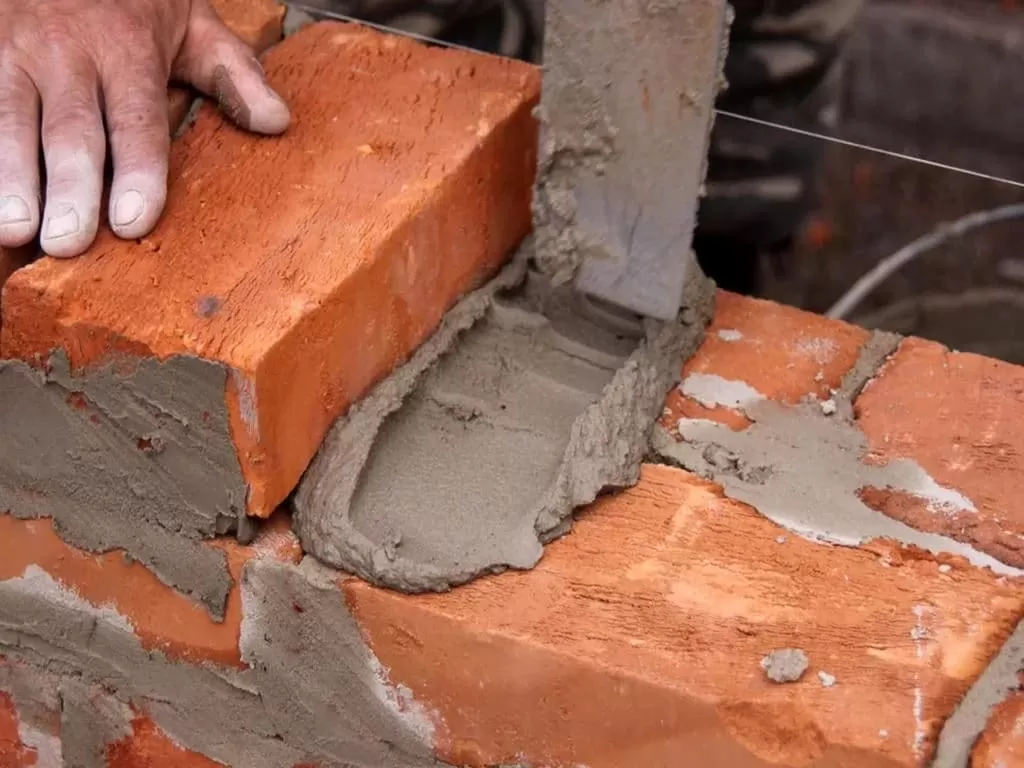

Для постройки печи используют обычный рядовый кирпич. Если необходимо выполнить отделку печи, можно использовать клинкерную плитку — она максимально реалистично имитирует кирпичную кладку и обладает подходящим размером — толщина всего 2-2,5 см.

Что предпочесть, кирпичную трубу или современный сэндвич?

Сэндвич легче. Если печь небольшая, лучше выбрать его и снизить тем самым нагрузку на основную конструкцию. Однако, для крупных массивных печей можно строить кирпичные трубы и сэкономить на покупке сэндвича.

Немного истории

Вопреки расхожему мнению, кирпичные печи впервые появились не в России. Их завезли сюда уже во времена правления Петра I, который лично привез из Голландии несколько речей и пригласил опытных мастеров для передачи опыта строительства подобных сооружений.

Причиной такого поступка была не простая любознательность — количество пожаров, происходивших в стране из-за растопки бань по-черному, было огромным. Поскольку города были деревянными, от одного пожара мог выгореть весь город (и такое происходило нередко).

Петр I издал указ, которым запретил растопку бани по-черному. С тех пор и пошла традиция использования кирпичных печей. Новинка быстро обрела популярность, поскольку оказалась сравнительно безопасной и достаточно простой, удобной в эксплуатации. С тех пор кирпичные печи стали базовым способом нагрева бани, успешно конкурирующим с легкими металлическими конструкциями.

Свайно-ростверковое основание

Как правильно установить печку в бане, которая будет построена на нестабильном грунте? Именно на этот фундамент, по следующей схеме:

• Подготовьте место – уберите верхний слой земли и с помощью веревок и кольев наметьте расположение будущей подошвы.
• Сделайте приямки (по углам обозначенного периметра) – выройте их на глубину до 15-20 см, не больше.
• Возьмите сваи (шириной сечения 108 мм, а длиной 2,5 м) и строго вертикально вкрутите в сделанные на предыдущем этапе ямы. Окажется, что они выше линии чистового пола – обрежьте болгаркой, чтобы шли ниже см на 10.
• Приварите оголовки, покрасьте выступающие элементы, чтобы защитить их от внешних воздействий и продлить срок службы, по периметру полками внутрь закрепите еще швеллер-«десятку».
• Настелите листовую сталь вовнутрь получившегося контура и зафиксируйте ее.
• Проложите арматуру (если это необходимо), залейте бетон, дайте ему время высохнуть, обмажьте гидроизоляционным раствором.

Чертеж банной печи с топкой из предбанника

Стандартный вариант установки стальной коробки печи внутри готовой банной постройки приведен на упрощенной схеме ниже.

Это типовое решение для монтажа в помещении бани стальной печки с внутренним дымоходом- сэндвичем. Для чугунной печи требования по безопасности примерно в 1,5-1,8 раза жестче, то есть расстояния пожаробезопасности должны быть больше.

Причина проста – теплопроводность чугуна СЧ10, СЧ15 составляет 59-60 Вт/моС, для хромистой стали этот показатель равен 27-28 Вт/моС. Это означает, что тепловой поток через чугунные стенки топки печикак минимум в 1,5 раза выше. Поэтому изолировать деревянные детали стен бани от раскаленного чугуна нужно более качественно. Как минимум, использовать вермикулитовый или базальтовый картон, минволокно и листы нержавейки.

На что нужно обратить внимание

Первое и наиболее важное требование, предъявляемое к процедуре монтажа банной печи с выносной топкой, связано с соблюдением безопасных расстояний. Во–первых, расстояние от наружного кожуха печи до ближайших деревянных конструкций должно быть не менее 250 мм

Во-вторых, печка и стальной канал топки не должны контактировать с любым материалом

Мало того, кирпичный экран выкладывается так, чтобы оставались воздушные промежутки между металлическими деталями печи с кирпичом, стальными деталями термостойкой облицовки, и даже между кирпичным основанием и днищем печи должен оставаться зазор

Во-вторых, печка и стальной канал топки не должны контактировать с любым материалом. Мало того, кирпичный экран выкладывается так, чтобы оставались воздушные промежутки между металлическими деталями печи с кирпичом, стальными деталями термостойкой облицовки, и даже между кирпичным основанием и днищем печи должен оставаться зазор.

Особое внимание обращаем на наличие зазора между кирпичом проема в стене и корпусом канала топки, промежуток должен быть не менее 10 мм. В противном случае стальной корпус, дымоход или короб топки из расширения при сильном нагреве может деформироваться вплоть до разрыва сварочных швов

В противном случае стальной корпус, дымоход или короб топки из расширения при сильном нагреве может деформироваться вплоть до разрыва сварочных швов

В противном случае стальной корпус, дымоход или короб топки из расширения при сильном нагреве может деформироваться вплоть до разрыва сварочных швов.

Важно! Кирпичное основание под установку печи в бане выкладывается только на печном кладочном растворе, никакого цемента или глины непонятного состава. Слишком жирная глина может стать причиной «ухода» вперед передней части печки, канал и портал топки или деформируются,или получат отрицательный наклон. Тощая глинистая смесь может растрескаться и высыпаться

Если нет возможности купить качественную смесь, то можно использовать замес из цемента и жирной глины в пропорции 1:1

Тощая глинистая смесь может растрескаться и высыпаться. Если нет возможности купить качественную смесь, то можно использовать замес из цемента и жирной глины в пропорции 1:1

Слишком жирная глина может стать причиной «ухода» вперед передней части печки, канал и портал топки или деформируются,или получат отрицательный наклон. Тощая глинистая смесь может растрескаться и высыпаться. Если нет возможности купить качественную смесь, то можно использовать замес из цемента и жирной глины в пропорции 1:1.

Под установку большой печки придется заливать плиту

Установка печи в бане с выносной топкой: правила пожарной безопасности

Независимо от того, какого типа устанавливается печь, существует ряд требований, которые должны быть соблюдены. В частности, речь идет о том, чтобы нагретые до высоких температур поверхности (до нескольких сот градусов) никак не соприкасались с горючими материалами.

НА ЗАМЕТКУ! Дерево загорается с температуры от 300 градусов, но при длительном воздействии даже 100 градусов оно начинает тлеть!

Основной источник опасности в бане — это печка. От нее нужно защищать и пол, и потолок. Стены, кстати, можно не защищать, если разместить печь на достаточном расстоянии от них.

ПРАВИЛО! По нормативам горючую стену и печку должно разделять не менее полуметра.

И даже если вы заняты установкой печи в бане с выносной топкой, первое, что нужно сделать — это защитить ее основание. При этом не имеет значения — на фундамент вы ее ставите или прямо на деревянный пол — в любом случае нужно постелить под печку лист огнеупорного материала (асбестовый или базальтовый картон, например), поверх которого положить лист металла.

Схема основания под массивную печь (см. подробнее про фундаменты печей).

Асбестовый картон для подкладывания под не очень тяжелую печь (см. подробнее про установку печей).

Еще один универсальный момент противопожарной защиты — это правильная проводка дымохода через перекрытия потолка и крыши.

Короб для прохода потолка

ВАЖНО! Правильно — это проводить дымоход через разделочный короб, который представляет собой металлическую емкость, заполненную огнеупором. Короб создает буфер между раскаленной трубой и деревянным перекрытием.

Остаются стены

Так как в данном случае мы говорим об установке печи с выносной топкой, то основной «проблемой» будет прохождение топливного канала непосредственно через стену, причем расстояние между стеной и печью будет минимальным — где-то 5 см в среднем. А это значит, что одной обшивкой стены огнеупорами тут не обойдется

Остаются стены. Так как в данном случае мы говорим об установке печи с выносной топкой, то основной «проблемой» будет прохождение топливного канала непосредственно через стену, причем расстояние между стеной и печью будет минимальным — где-то 5 см в среднем. А это значит, что одной обшивкой стены огнеупорами тут не обойдется.

Поэтому разберем два варианта: монтаж печи в бане с выносной топкой, когда стены горючие (то есть деревянные) и негорючие (кирпичные, из блочного бетона). Материал также является критерием для разделения печей на отдельные виды, в соответствии с данной классификацией выделяют металлические и кирпичные печи. Некоторые специалисты относят к отдельной категории чугунные печки. Кроме этого, существуют и другие разновидности печей:

• по виду топливу: дровяные, газовые, электрические;
• по типу конструкции;
• по размеру;
• по стоимости, востребованы недорогие;
• походные;
• с открытой или закрытой каменкой;
• для бани и сауны.

Устройство и принцип работы

Сравнивая печь с выносной топкой и обычную каменную печь, то, второй вариант — проще в построении и монтаже. Но преимущества первого варианта заставляют заморочиться и забыть о сложности. Для домашней бани, действительно лучшим вариантом есть печь с топкой из предбанника.

Из плюсов печи с топкой из предбанника:

• печь обогревает и парилку и предбанник, то есть держит высокую температуру и там, и там;
• пар получается легким, из-за того, что основная часть печи находится в предбаннике;
• сама парилка не засоряется мусором от топки;
• места в парилке намного больше.

Подытожим, что печь с выносной топкой работает более эффективно. Она находится в предбаннике, и лишь одна часть конструкции переходит в парилку. Вы экономите место и расширяете функцию печки на два помещения одновременно.

Устройство основания

Правила установки печи в бане требуют внимательного подхода к обустройству основания. Для этого понадобиться создать специальную подушку, особенно она актуальна для деревянного пола. Удобно, если при строительстве сразу был заложен фундамент на выделенном месте. Или изначально размечается место, где будет агрегат.

Установка печи в бане своими руками начинается именно с подушки. Прекрасной основой будет минеральная плита, которая обеспечит стабильное положение. Затем продолжается с созданием основания. Это кирпичная кладка с огнеупорным раствором, которая располагается горизонтально. Пошаговая инструкция подразумевает крепление керамогранита, который легко выдерживает высокие температуры. Это наиболее популярный вариант подушки.

Расчет веса печи для выбора основания

Чтобы понимать, как установить котел в баню, а также подготовить подиум для печи в бане необходимо рассчитать ее вес. Для этого понадобиться узнать вес материала и конструкции, прибавить около 20-30кг. Это примерный вес камней, дров с небольшим запасом. После этого начинается сам монтаж банной печи и дымохода.
