Как самому сделать котел в баню своими руками

Выбор оптимального размера печи

Первый шаг ‒ рассчитать объем отапливаемого помещения. Поэтому измеряем ширину, длину, высоту парной и перемножаем между собой. Результат нужно поделить на два. Полученная цифра ‒ приблизительное количество киловатт, которое потребуется на обогрев помещения. Но нужно учитывать, что сверху еще будут лежать камни, которые придется нагреть, воду, чтобы мыться. То есть количество киловатт умножаем еще 3. Полученная цифра подойдет для утепленной парной, в которой душевая находится отдельно. Для неутепленной бани это значение умножается еще на 1,5.

Чтобы понять, какой понадобится объем топки, конечную мощность делят на 0,5‒0,6. Результат получают в литрах. Для вычисления линейных размеров объем топки возводят в кубический корень.

В размерах банной печки важно придерживаться следующих пропорций:

1. Объем топки к сечению дымоходной трубы должен находиться в соотношении 1 к 10.
2. Габариты топки к площади помещения ‒ 1:50, 1:70.
3. Глубина топки к общим размерам печи ‒ 1:2, 2:3.

Самыми популярными размерами печей считаются следующие:

1. Размер топочной части 55*55 см. Высота печи 90‒143 см. Средняя мощность 16 кВт. Может помещать от 60 до 150 кг лежачих камней. Хватит для обогрева помещения до 22 куб. м в объеме.
2. Габариты топки 63*63 см. Высота печки от 98 до 158 см. Получится выполнить загрузку камней на 70‒170 кг. Чтобы нагреть за час парную, хватит объема 35 куб. м. Средняя мощность 28 кВт.
3. Большая топка 73*73 см имеет вместительность до 250 кг камней. Как правило, при полной загрузке такой печи хватит жара минимум на 6 часов в помещении объемом до 50 куб. м.

Если с определением габаритов печи возникают трудности, то лучше взять консультацию у опытного печника или найти проекты печей из труб подходящих размеров в интернете.

О чем нужно знать?

Вначале следует определиться с топливом, которое будет использоваться, и, следовательно, с типом котла. Электрические и газовые приборы нежелательно изготавливать самостоятельно, но если выбор был сделан в пользу одного из них, то лучше купить готовый качественный котел. В противном случае возрастет риск возникновения аварийных ситуаций.

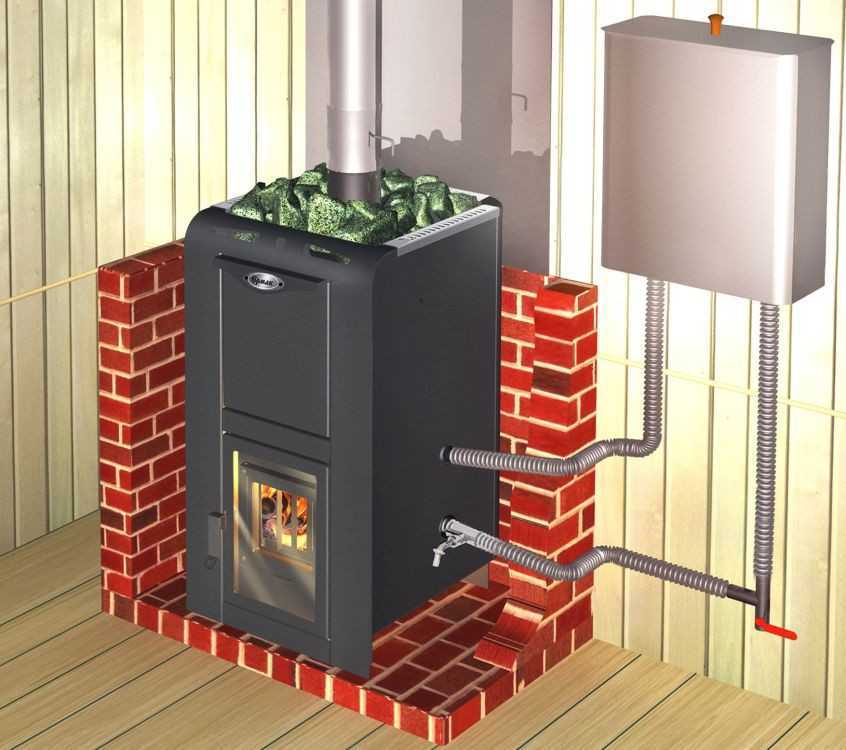

Котел для бани твердотопливный, схема

Также стоит отметить, что установленный котел на газу обязательно должен проходить проверку представителем соответствующих органов. Поэтому куда проще собрать и установить твердотопливный агрегат.

Конструкция самодельных котлов

Для самостоятельного изготовления котла для бани стоит заранее озаботиться приобретением таких инструментов и материалов:

• сварочный аппарат,
• болгарка,
• куски арматуры,
• отрезок трубы соответствующей длины и диаметра,
• металлические петли для закрепления дверок,
• кран для бака с горячей водой.

Технология изготовления металлического твердотопливного котла цилиндрической и прямоугольной формы несколько отличается.

Цилиндрический котел

Лучшим материалом для такого котла станет толстостенная (6-8 мм) труба диаметром 400-500 мм.

Можно использовать менее тонкое железо, к примеру, обыкновенную бочку, но срок службы такого котла будет гораздо меньшим.

1. Отрезок трубы длиной около 1 м будет служить камерой сгорания. К этому элементу приваривается днище и крышка из листовой стали толщиной 5 мм или более. Для придания котлу устойчивости можно дополнительно приварить к днищу ножки из отрезков швеллера.
2. Отступив от дна заготовки 3-5 см, при помощи болгарки аккуратно выпиливается прямоугольное отверстие размерами 10х15 см. Вырезанный кусок металла также пригодится – он послужит дверцей поддувала и зольника.
3. К дверце приваривается ручка и петли, при помощи которых она закрепляется на корпусе котла.
4. Над зольником, выше его на 5-10 см, внутрь трубы вваривается колосник. В данном случае это может быть просто лист металла соответствующих размеров, с равномерно проделанными отверстиями, способными беспрепятственно пропускать золу. Вместо листа металла можно приварить несколько толстых отрезков арматуры.
5. Отступив от колосника еще 5-10 см, выпиливается еще одно отверстие – дверца топки. Ее размеры должны быть не менее 25х40 см, в противном случае закладывать дрова будет неудобно. Дверца также оснащается петлями и ручкой, после чего устанавливается на место.
6. Непосредственно над топкой будет размещена каменка. Ее высота принимается равной высоте самой топки, а в средней ее части со стороны парилки также монтируется дверца. Через нее осуществляется закладка камней и выход раскаленного пара.
7. В самой верхней части котла монтируется бак для воды. По всей его высоте, ровно по центру, проходит отрезок трубы сечением около 100 мм и высотой приблизительно в две высоты самого бака, выполняющий роль дымохода. Нагрев воды будет осуществляться за счет движения горячего дыма и раскаленного воздуха от камней, расположенных снизу. В верхней части бака стоит предусмотреть откидную крышку, а внизу вварить кран.

Интенсивность горения регулируется двумя способами:

• При помощи заслонки в дымоходе (этот элемент можно встретить далеко не во всех видах конструкции).
• Через поддувало, объединенное с зольником.

Прямоугольный котел

Изготовление котла такой формы потребует больше усилий. Заготовки необходимо будет тщательно обмерить, а для соединения элементов понадобится большое количество сварных швов.

В качестве материала наилучшим образом подойдет жаропрочная легированная сталь толщиной 4-6 мм. Для парной, имеющей объем 20 кубических метров, оптимальными габаритами готового котла будут 450х450х600 мм.

• Стальной лист необходимой толщины аккуратно размечается и разрезается при помощи болгарки. Одновременно с этим можно заготовить отрезки полосового металла, которые будут выполнять роль ребер жесткости, а также заготовок труб, необходимых для монтажа дымохода и воздушной заслонки.
• Из подготовленных деталей сваривается корпус камеры сгорания. В нижней части корпуса вырезается отверстие для дверцы топки, сверху – для патрубка дымохода. Далее, приваривается сам патрубок и выносной канал (его длина должна быть равна толщине стены бани), через который будет производиться закладка дров.
• К стенкам топки рекомендуется приварить дополнительные ребра жесткости из толстых полос металла или стального уголка. Эти элементы не только помогут усилить конструкцию, но и существенно улучшают теплообмен в парной.
• В конце выносного канала монтируется дверца на петлях. Также, дверцу можно оснастить заслонкой, позволяющей регулировать интенсивность процесса горения (такая заслонка нужна только в том случае, если конструкция не предусматривает устройство зольника).
• Каменка может быть устроена несколькими способами. Один из них подразумевает приваривание металлического бортика по периметру верхней части топки и заполнение полученной емкости камнями. Другой способ еще проще – топка обматывается металлической сеткой, а в пространство между ними помещаются камни.

Схема и размеры простой металлической печи для бани

Самая обычная компактная печь имеет элементарную конструкцию и быстро сваривается из листовой стали. Корпус прямоугольный, размеры 55 см х 30 см, высота около метра. Внутри корпуса располагается зольник высотой 15 см, топочная камера высотой 30 см. Над топкой устанавливается открытая сетка для камней. Труба дымохода напрямую от топки поднимается к крыше, проходит сквозь каменку, отдавая ей значительную часть жара.

Справка. Чтобы изготовить еще более простую модель, понадобится старый пропановый баллон, который используется в качестве корпуса печи. В торце вырезаются отверстия для дверей топки, зольника. В боковой стенке делается круглый проем для подсоединения дымохода. Сам баллон горизонтально устанавливается на ножки.

Вертикальная железная печка

Наиболее компактный вариант представляет собой высокий вертикальный корпус, в котором все детали располагаются друг над другом.

Размеры такого устройства могут варьироваться в соответствии с площадью парной. В среднем для небольшого помещения оптимальными будут размеры 0,5 м х 0,5м х 1,3 м.

Вертикальный котел может содержать два или три отсека. Это зависит от того, будет ли установлен бак для воды. В нижней камере располагается топка и зольник (от размера топки зависит мощность печи и срок прогорания одной закладки дров).

Над топкой устанавливается внутренняя каменка, высотой около 45 см, в корпусе прорезается дверца для закладки камней.

Сразу над каменкой ставится бак с водой, размер которого зависит от нужд пользователей (соответственно выбирается высота всей печи).

Над баком устанавливается дымоход, который соединяется с отводом от топочной камеры напрямую. Между стенами корпуса и внутренними камерами оставляется воздушный зазор не менее 3—5 см для защиты внешних стен от перегрева.

Горизонтальная банная печка с выносной топкой

Такое устройство занимает больше места, но предоставляет возможность расположить основную часть печи в соседнем помещении или на улице. Этот вариант позволяет с большим удобством выполнять операции по закладке дров, чистке печи. Если печь выводится в предбанник, она обогревает также второе помещение, что является дополнительным плюсом. В самой парной находится лишь камера топки, расположенная над ней каменка.

При монтаже такого устройства особое внимание требуется уделить пожарной безопасности. Перегородку, через которую будет проходить топка, тщательно изолируют

Лучше всего обложить топку кирпичом, это исключит потерю тепла из парной. В предбаннике стены и пол в месте расположения печи закрываются огнестойким материалом.

Размеры такой печи в среднем 0,5 м в ширину,1 м в длину, высота зависит от величины каменки, располагаемой над топкой.

О чем нужно знать?

Вначале следует определиться с топливом, которое будет использоваться, и, следовательно, с типом котла. Электрические и газовые приборы нежелательно изготавливать самостоятельно, но если выбор был сделан в пользу одного из них, то лучше купить готовый качественный котел. В противном случае возрастет риск возникновения аварийных ситуаций.

Котел для бани твердотопливный, схема

Также стоит отметить, что установленный котел на газу обязательно должен проходить проверку представителем соответствующих органов. Поэтому куда проще собрать и установить твердотопливный агрегат.

Обзор популярных производителей

Один из российских производителей металлических каминов – MetaFire и их линейка каминов Ангара. Она производит готовые металлические камины из листовой стали, рассчитанные на обогрев помещений 100-120 кв.м. Модели выполняются по европейским технологиям и могут вмещать в себя систему водяного контура или приготовления пищи. Потребители отмечают доступную стоимость линейки, возможность ручной регулировки отопления и простоту эксплуатации. Из недостатков – быстрое образование копоти на дверце топки.

Металлические камины Термофор несут скорее функциональную, а не эстетическую функцию. Фирма существует на рынке много лет и производит несколько модификаций отопительных дровяных печей по приемлемой цене. Также в их линейке можно найти мангалы и варочную печь. Отзывы некоторых потребителей говорят о быстрой потере внешнего вида печи. Но на печи предоставляется гарантия, по которой производитель честно заменяет вышедшие из строя узлы.

Плеяда европейских производителей Traforart, Boley, Cheminees Philippe и Fugar сочетают в себе качество и красоту изделий. Камины этих фирм отделываются классическими и современными материалами, и идеально вписываются в помещение любого стиля. Главным недостатком их является стоимость, существенно превышающая российские аналоги.

Как правильно установить банный котел

Недостаточно сварить котел для бани своими руками, его необходимо грамотно установить. Если соблюсти несколько важных правил, в дальнейшем не нужно будет беспокоить себя о безопасности:

1. Нельзя устанавливать каменку вплотную к стене, даже если она возведена из кирпича, минимальное удаление – 20 см
2. Под печкой необходимо залить монолитную или выложить кирпичную площадку размером 0.7х0.7 м и глубиной около 0.25 м
3. Если выбран кирпичный фундамент, следует воспользоваться огнеупорными изделиями, которые между собой скрепляются печным глиняным раствором
4. Устанавливать металлический котел нужно таким образом, чтобы его топочная дверца располагалась в сторону выхода
5. Около стены, где будет устанавливаться котел, рекомендуется обустроить полки, при этом должна быть подобрана грамотно их высота, чтобы головой не касаться потолка
6. На потолке нельзя размещать световые и прочие электрические приборы, так как он будет самой горячей поверхностью

В деревянной бане рекомендуется изолировать металлическую печь и обложить ее при помощи огнеупорного кирпича. Это необходимо чтобы не допустить сильного разогревания древесины. Размеры кладки должны быть немного шире фундамента – 0.8х0.8 м. Высота делается равной 100-120 см.

Рекомендуем к прочтению руководство по установке электрокотла

Обустройство дымохода

Устанавливая дымоходную трубу, рекомендуется на высоте 0.3-0.4 м от бака с водой приварить толстую металлическую пластину. Далее на ней будет выкладываться кирпичная трубы, посередине которой располагается задвижка для регулирования тяги.

Видео о том как сделать проход трубы через потолок в бане своими руками

Так как дымоходная труба будет выходить наружу, она обязательно пройдет через крышу

Очень важно предусмотреть, чтобы она не соприкасалась с другими поверхностями напрямую:

1. Проходя через кирпичную кладку, необходимо предусмотреть утолщение около 10-15 см
2. Проходя сквозь деревянные конструкции, они должны быть надежно укрыты негорючим теплоизоляционным материалом, поверхность которого обрабатывается асбестом или глиняным раствором
3. Участок трубы, который будет располагаться непосредственно внутри крыши, между потолком и улицей, обязательно белят или оштукатуривают

Последнее время набирают популярность керамические дымоходные трубы. Их основное преимущество – повышенные защитные свойства и способность противостоять высоким температурам. В комплекте продаются базальтовое волокно, труба и защитные блоки, устанавливаемые в качестве защитной оболочки.

Подводим итоги

Самое важное – безопасность. Металлические печи более пожароопасны, чем аналогичные кирпичные конструкции

Каждый этап следует продумывать до мельчайших деталей.

Имея пусть и малый опыт работ со сварочным аппаратом и желание, можно в короткие сроки смастерить котел для бани своими руками – простую и сложную конструкцию одновременно. По желанию, в нее можно внести некоторые конструкционные изменения, направленные на улучшение характеристик, надежности и долговечности.

Где устанавливать теплообменники

Чаще всего теплообменники устанавливают в верхней части топки.

Схема возможной установки теплообменника

Схема установки теплообменника в вертикальную печь

Мы не рекомендуем такую компоновку по двум причинам.

1. В верхней части топки дымовые газы содержат максимальное количество сажи. Она неизбежно откладывается на нижней плоскости теплообменники, эффективность теплопередачи значительно понижается, для повышения эффективности нужно часто очищать дно.
2. Очень высокая температура пламени в этом месте негативно влияет на металл.

Гораздо продуктивнее размещать теплообменник по краям топки, изготавливать их в виде буквы П. Это даст возможность не только уменьшить количество сажи, но и увеличить общую эффективную площадь.

Теплообменник в топке

Рекомендации по установке

Задолго до того как сделать котел для бани, надо определиться с расположением и диаметром дымоходной трубы. Конструкция самодельной печи должна учитывать эти моменты, чтобы потом не пришлось делать несколько поворотов дымохода, это повлияет на срок его службы. Если же вы решили разместить на трубе бак для нагрева воды, то она должна прямо подниматься и уходить через кровлю. Начиная с подшивки потолка, и до самого конца рекомендуется для дымохода применять двухслойные трубы типа «сэндвич». Температура уходящих газов в нем достаточно высокая, поэтому труба не должна напрямую контактировать с элементами потолка и кровли. Подробная схема как установить котел в баню представлена на рисунке.

Установка котла

Агрегат нельзя ставить на полы, для него нужно выполнить фундамент в виде плиты из бетона или кирпича. Облицованные деревом поверхности стен, которые находятся рядом, необходимо защитить от теплового потока с помощью экранов из базальтовых материалов. Некоторые домовладельцы задумываются о том, чем покрасить котел в бане с целью облагородить интерьер. Существуют специальные промышленные высокотемпературные краски, но их использование нецелесообразно. Температура горения дров – 600 ºС, любую краску придется часто обновлять, а стоимость ее очень высокая. Лучше устроить каменку на весь корпус, как рассказывалось выше или обложить котел керамическим кирпичом.

Статья в тему: Как сварить печь для бани из трубы

Выбор конструкции самодельной печки

Металлические самодельные печи для бани сваривают не только из труб или баллонов, но и листовой стали — что у кого есть в наличии. Из листов обычно варят корпус прямоугольной формы, уступающий цилиндрическому по таким критериям:

1. Сложность изготовления. Железная труба – это практически готовый топливник, а листовой металл еще нужно раскроить, порезать на заготовки и собрать в одно целое посредством сварки.
2. По той же причине цена круглого изделия будет меньше, разве что вы все работы выполните самостоятельно.
3. Цилиндрическая форма банной печи из трубы лучше в плане теплообмена с окружающим воздухом.
4. Круглое сечение всегда предпочтительнее прямоугольного с точки зрения движения дымовых газов.
5. Плоская стенка топливной камеры прослужит меньше и прогорит быстрее, чем труба такой же толщины, изготовленная из той же марки стали.

Для корпуса банного отопителя подойдет любой цилиндрический резервуар – пропановый баллон, ж/д ресивер и так далее

Задачу по изготовлению печи из трубы или газового баллона принято решать 2 способами: сделать корпус горизонтальным либо вертикальным. Оба варианта имеют право на жизнь и обладают собственными плюсами и минусами. Вертикальная печка для бани компактнее горизонтальной и уместна в парной маленьких размеров, где каждый квадратный метр на счету

Но она уступает по длительности горения и эффективности теплообмена, что немаловажно

Во время горения наибольшая часть теплоты поднимается кверху, боковые стенки прогреваются не настолько сильно. А вверху площадь поверхности обмена небольшая, зато есть выход наружу через дымоход, куда тепло с радостью и устремляется. Не так идут процессы в горизонтальной конструкции печи, там патрубок дымохода находится далеко и по пути к нему раскаленные газы отдадут часть тепла полукруглому своду корпуса.

Готовая печка с сеткой для камней и выносной топкой

Похожая ситуация и с прогоранием дров. Внутри вертикального топливника пламя охватывает весь массив топлива, если не прикрывать подачу воздуха дверцей зольника. Но так баню не протопишь, ведь задача источника тепла – выдать много тепла за короткий промежуток времени. В топке, вытянутой в длину, пламя движется от лицевой части к задней, сжигая дрова постепенно и более эффективно. Один нюанс: подобный отопитель занимает больше места и подойдет не для всякой парилки.

Прямоугольные котлы

Перед тем как изготовить котел для бани прямоугольной формы, нужно подобрать листовой металл в необходимом количестве. Толщина его должна быть не менее 4 мм, при этом лучше подыскать легированную жаропрочную сталь. Если ее не окажется, можно взять и обычную, толщиной 5—6 мм. Чтобы растопить помещение парной объемом 20 м3, габариты камеры сгорания должны быть ориентировочно 450 х 450 при высоте 600 мм. В данном случае рассматривается топка, стоящая вертикально. Ориентация в пространстве не играет особой роли, все зависит от наличия свободного места.

Прямоугольный котел для бани

Дальнейшая инструкция о том, как сварить котел для бани своими руками:

• Разметить стальной лист и выполнить его раскрой с помощью болгарки. Порезать полосовой металл на ребра жесткости, трубы для воздушной заслонки и дымохода.
• Сварить корпус топки. Прорезать внизу фронтальной части отверстие для дверцы, а в крышке – для патрубка дымохода. Приварить патрубок как показано на рисунке, а также выносной канал для загрузки дров.
• Ко всем стенкам камеры сгорания приварить ребра жесткости из полосы толщиной 4 мм. Кроме упрочнения конструкции ребра улучшают теплообмен между топкой и воздухом помещения.
• Изготовить и установить загрузочную дверцу с регулируемыми петлями и запорным механизмом. В тело дверцы можно врезать патрубок с воздушной заслонкой, которая будет регулировать подачу воздуха для горения.
• Прикрепить борта для устройства верхней каменки. Такая конструкция не является обязательной, часто весь котел ограждают сеткой и пространство между ней и корпусом доверху засыпают камнями .

Принцип сборки горизонтальной печи мало чем отличается, его можно осуществить, изучив чертеж для котла в баню:

Чертеж для котла в баню

В этой конструкции каменка погружена внутрь топки за счет углубления сверху корпуса. Камни будут отлично прогреваться, но объем камеры сгорания уменьшается. Здесь предусмотрена установка колосниковой решетки и дверцы зольника, в этом случае врезать заслонку для воздуха в загрузочную дверцу не нужно.

Какой металл подойдет

При подборе и осмотре металлических труб для будущей печи важно обращать внимание на такие детали:

• прочность металлической заготовки;
• толщину трубы;
• отсутствие дефектов, сильной коррозии металла.

Чтобы устранить дефекты, нужно в проблемных местах наварить заплатки подходящего размера с небольшим запасом.

Определить, высокоуглеродистый металл или нет, можно по виду искр при шлифовке наждачной бумагой или насадкой на болгарке, дрели. Про высокое содержание углерода говорят белые искры звездочками, которые сыпятся в разные стороны. На низкое содержание углерода указывают желтые искры, которые падают прямолинейно. Легированная сталь ‒ это оранжевые, ярко-красные искры.

Изготавливать печь можно как из круглой трубы для бани, так и из листового металла. Если в первом случае форма будет приближенной к цилиндрической, то во втором печной агрегат получится прямоугольным.

Выбирая в качестве заготовки круглую трубу, владельцы бань получают ряд преимуществ:

1. С трубой проще работать. По сути в распоряжении готовый топливник, который не нужно кроить.
2. Экономный расход материала позволяет сократить денежные траты.
3. В круглой печи процесс тепло и воздухообмена в разы эффективнее.
4. Срок службы круглой печки получается большим, чем прямоугольной из листового металла.

Помимо подбора материала важно разработать чертеж, схему будущего изделия, указать расположение, способ крепления всех конструктивных элементов. Это упростит процесс сборки агрегата

Рекомендации по установке

Из-за большого веса металлической конструкции, устанавливать котел на пол не рекомендуется. Для этой цели следует предварительно соорудить бетонный или кирпичный фундамент соответствующего размера и высоты.

Место выхода дымохода также рекомендуется определить заранее, чтобы впоследствии не заниматься утомительным устройством поворотов.

Кроме того, в месте изгиба труба может прогореть достаточно быстро. Использовать лучше специальные двухслойные трубы типа «сэндвич». Это поможет ограничить прямой контакт деревянных элементов кровли и перекрытий с железной трубой, которая способна разогреваться под действием уходящих газов до очень высоких температур.

Несмотря на высокие температуры, котел можно покрасить. Для этих целей существуют специальные термостойкие полимерные краски, которые свободно продаются в строительных магазинах.

Основные элементы твердотопливного котла

• Топка. Это отсек, где происходит горение. Изготавливается из толстостенного металла. На дне располагаются колосники. Это решетки, на которые укладывается топливо. Через них зола ссыпается вниз.
• Поддувало. Пустая камера, располагающаяся под топкой. Сообщается с последней через колосниковую решетку. Из поддувала забирается воздух. Он нужен для горения. Сюда высыпаются зольные отходы. Их периодически удаляют.
• Теплообменник. Устройство, передающее тепло от сгорающего теплоносителя.
• Водяной бак, располагается над топкой. Когда в ней горит топливо, находящаяся в баке жидкость нагревается.
• Каменка. Емкость, которую заполняют камнями. С ее помощью отводится и перераспределяется тепло.
• Дымоход. Канал, через него отводятся газообразные продукты сгорания. Оснащается задвижкой, посредством которой регулируют тягу. Начинается от камеры сгорания, затем проходит сквозь каменку, затем водяной бак, прогревает их. Завершается дымоотводящей трубой.

Котел для бани – устройство

Это сооружение для бани представляет собой небольшую печку, сделанную из чугуна или стали. Внутри имеется топка, которая отделена от зольника решетчатым колосником. Через колосник воздух проникает в топку, где горят дрова. Также колосник выполняет другую функцию – через него зола поступает в зольник, откуда ее можно убрать без особых усилий.

Топка соединяется с дымоходной трубой для вывода газообразных продуктов горения. Печь также имеет крышку, на которой располагаются камни. Во многих котлах также встраивают водонагревательный бак, который располагается выше топки. Вода в этом баке разогревается под действием тепла, выделяющегося в результате горения топлива в топке.

Подведем итог

Современные котлы для бани продаются в магазинах в большом разнообразии. К сожалению, среди большого количества моделей можно найти слишком дорогие варианты, которые оказываются не по карману. Также есть варианты экономичные, но они отличаются плохим качеством, в первую очередь за счет использования дешевого материала. В результате именно самостоятельное изготовление котлов и их монтаж своими руками пользуются все большей популярностью, особенно с учетом того, что это достаточно простая работа, если правильно к ней подготовиться и пользоваться всеми полезными рекомендациями.
