Сливной трап для бани

Укладка плитки

В банях, санузлах и кухнях сейчас отказываются от привычной ранее кафельной плитки. Кафель имеет всего несколько видов цветов. Он заменяется керамогранитом. У керамогранита благодаря технологии полусухого прессования на поверхности могут быть сложные рисунки и практически любые цвета.

Керамогранитная плитка имеет большую площадь (длина стороны всегда больше, чем у кафеля). При укладке стяжка должна быть очень ровной, без пустот между плиткой и стяжкой. Только в этом случае пол будет надежным и долговечным. В связи с этим укладку лучше поручить мастеру. Профессиональная укладка плитки для бань и саун очень важна. Этому посвящена отдельная статья на нашем сайте.

Особенности монтирования траповых систем для бани

Установка трапа в бане требует соблюдения некоторых основополагающих принципов, суть которых мы отразим в поэтапном разборе:

1. Определяем жесткость готового подлежащего пола и позиционируем место, где будет определена точка сбора воды. Для этого поверх пола укладывается гидроизоляционная мембрана, стыки которой изолируются специальной лентой. Далее на пол устанавливаются деревянные трапики и выливается небольшое количество воды, порядка 5 литров, и по полу начинает перемещаться человек достаточно большой массы. По поведению плоскости пола и перемещению воды можно выбрать оптимальное место расположения водосборника.
2. Сливной пол, формируется поверх несущего, и уложенной на него теплоизоляции. Это могут быть плиты пеноплекса, должным образом защищенные от воздействия влаги изоляционной мембранной. Роль чистового пола в этом случае будут играть съемные деревянные трапики решетки с опорными брусками сечением 40×40 мм, укрепленные на уровне линии плинтуса. Возможно обустройство промежуточного, так называемого поддерживающего пола, в пространстве которого, будут проложены все коммуникации сливной системы. Общая высота пола, в таком варианте, окажется несколько большей, при более лучших теплоизоляционных и эстетических качествах. На этом же этапе, оценивают оптимальную схему размещения коммуникаций, расположения труб и прорезают технологические монтажные отверстия, непосредственно для трапа.
3. На чистовом полу выбирается постель для установки фланца трапа. На этом этапе можно использовать, как электрический инструмент, типа ручного фрезера, так можно обойтись и ручным, типа киянки и стамески.
4. Гидроизоляционную мембрану на помывочный пол стоит укладывать с припуском на стену порядка 35 мм, это поможет предотвратить «подтягивания» влаги на стены. Полотно натягивается и фиксируется алюминиевой полосой. Отверстие в пленке под трап вырезается с натягом 15 мм от его диаметра. Например, если корпус имеет диаметр 90 мм, то посадочное отверстие в пленке должно иметь диаметр 75 мм. Края надсекаются прямыми резами, для принятия формы по монтажной площадке и вклеивается с помощью сантехнического герметика.
5. Трап устанавливается в посадочное место после состыковки отвода с канализационной трубой. Места сопряжений и швы герметизируются.

Вопросы и ответы

Рассмотрим несколько вопросов, возникающих в ходе подбора или монтажа трапа в бане:

Какой тип трапа лучше, вертикальный или горизонтальный?

Горизонтальный трап имеет гидрозатвор, а вертикальный — механический (сухой) клапан. Гидрозатворы гораздо надежнее и стабильнее в работе. Механические клапаны часто отказывают, забиваются мелким мусором и волосами. Поэтому, лучшим вариантом следует считать горизонтальный трап.

В сети часто встречаются утверждения о том, что трап устанавливается после заливки стяжки и укладки напольной плитки. Насколько они верны?

Это грубейшая ошибка. Как можно установить трап, если канализационная труба залита стяжкой, поверх которой уложена плитка? В этом нет никакого смысла. Наоборот, сначала надо установить трап, после чего выполнить остальные действия.

Как избежать ошибок с высотой трапа?

Оптимальный вариант — подключение устройства к канализации через участок гофрированной трубы, свободно уложенной в гнезде. С ее помощью можно настроить положение трапа уже после укладки основного полотна плитки. Этот способ гораздо удобнее, чем жесткая заливка трапа и подгонка высоты напольного покрытия.

Сколько времени может служить пластиковый трап?

Если никаких механических воздействий не производится, срок службы пластикового трапа может исчисляться десятилетиями.

Можно ли изготовить самодельный трап?

Да, можно. Многие пользователи так и поступают — в качестве сифона используют любую изогнутую трубку, приемную воронку делают из горлышка пластиковых бутылок. У таких трапов декоративная решетка устанавливается отдельно, что позволяет прочищать сифон в случае возникновения засора.

Многоликий трап

Это слово имеет множество значений. Это может быть неширокая лестница для захода на судно или корабль с причала или малого плавсредства, а также сообщения между палубами и надстройками. Под этим значением выступает также устройство для подъема и спуска с борта самолета. Оно же обозначает упомянутый нами деревянный щит, применяемый в парных и душевых различного назначения и, наконец, это приемная площадка с отверстием для сбора и слива воды с поверхности пола. При всем богатстве выбора, нас, как банщиков, интересуют две последние позиции.

Деревянный трап щитового типа

Представляет собой реечный набор, скрепленный двумя силовыми опорными брусами, сечением 40×40 мм. Основное его предназначение следующее:

1. Обеспечить безопасное передвижение посетителей бани по полу, оформленному керамической плиткой. Как известно, основная проблема скользкого мокрого кафельного пола — травмоопасность.
2. Создать комфортный температурный режим на уровне пола. В непрогретом помещении плитка холодная, в парной, в которой печь вышла на номинальный режим, может быть обжигающей. Деревянный щит, за счет особых термодинамических качеств древесины, сводит эти негативные проявления к минимуму.
3. В банях с ограниченным бюджетом на постройку и отделку — применение трапиков позволяет ограничиться проливными деревянными полами без их чистовой отделки. Роль «чистого» пола выполняют сами съемные трапики.
4. Повышение санитарно-гигиенического благополучия пола, за счет возможности дезинфекции, просушки и периодической обработки съемных щитовых конструкций так называемого фальш-пола.
5. Возможность массирования ступней ног за счет применения фактурных, должным образом обработанных реек.

Адаптированные версии трапа для бани

Более привлекательным выглядит так называемый слив сухого типа. В таком трапе в водозатворе находится минимум воды. Для сравнения, высота водяного столба в сухом корпусе составляет 30-35 мм, тогда как в классическом варианте все 50-55 мм. Для деревянной бани этого более чем достаточно.

Сухие водозатворы выпускают двух типов – поплавковые и маятниковые.

В первом случае выход в сливную трубу канализации перекрывается тяжелым поплавком. Вес кольцевого элемента достаточно большой, чтобы в отсутствии воды в сильфоне надежно опуститься на дно и перекрыть выход в сливную магистраль. В таком положении сливная система может закрывать сливную трубу бани неограниченное время, а при первых же литрах воды, заполнивших сильфон, трап перейдет в рабочее состояние.

Устройство трапа с клапанами маятниковой системы приведено на схеме. Лопатки или створки сильфона находятся в вертикальном, закрытом положении. При заполнении системы водой клапан под напором открывается и выпускает часть воды.

Обычно плоскость слива наклоняют и планируют так, чтобы вода стекала в точку установки приемного окошка. Если полы слегка «играют», уклон под нагрузкой от веса находящихся в помещении людей может меняться.

Поэтому, перед тем как установить трап в полу бани, делают небольшую проверку:

• Укладывают на пол изоляционную пленку;
• Устанавливают деревянные траповые решетки;
• Выливают на гидроизоляцию бани небольшое количество воды.

Перемещаясь по деревянным трапам, отслеживают место на полу, куда преимущественно стекает и собирается разлитая вода. Это поможет определить оптимальное место для установки сливной системы.

Что такое сухой гидрозатвор

• Это мембрана, которая удерживается пружиной, если воды нет. При поступлении воды мощности пружины недостаточно для ее удержания, заслонка поднимается и вода сливается.
• Определенной формы предмет (обычно шарик большего, чем труба диаметра) перекрывает проход для воздуха. Как только вода поступает – предмет всплывает, открывая слив.
• Более сложные технологически модели, в которых используется молекулярная память материалов.

Так выглядит слив с сухим гидрозатвором на канализацию Для бани элементарный сухой гидрозатвор можно сделать и своими руками, так это довольно просто. Нужно подобрать пластиковый шарик чуть большего размера, чем сливная труба. Положить его на трубу, и сделать какую-то камеру, в пределах которой он будет находиться. Когда воды нет, шарик перекрывает доступ воздуха из канализации. При поступлении воды он всплывает (в пределах камеры) и освобождает сток. Такая система функциональна и в зимних условиях: даже если шарик примерзнет к стоку, немного горячей воды в считанные минуты растопят лед, и система будет функционировать нормально.

Как своими руками сделать гидрозатвор для бани

Водяной гидрозатвор CENTER AQUAPA вставлен в трубу диаметром 110 мм

1. Он дополнительно выполняет роль отстойники;
2. Даже если в гидрозатворе замерзнет вода, он не будет поврежден.

Нужно учесть, что вода из любого гидрозатвора испаряется. И если длительное время не пользоваться канализацией, дней через 40-50 она высохнет окончательно, и газы из канализации беспрепятственно проникнут в помещение.

Наиболее приемлемые типы трапов для условий бани

Исходя из сказанного, для русской паровой бани практики рекомендуют использовать классический кольцевой трап, линейный трап и поплавковый трап, где сечение водоотвода также блокируется, но посредством поплавкового рычажного механизма, который срабатывает только при определенном уровне воды в полости системы.

Кольцевой трап

Имеет форму бочонка, по окружности которого выполнено кольцо водоприемника. Такая система компактна и удобна, однако может уверенно утилизировать лишь равномерно поступающий небольшой объем воды, например из лейки душа в моечном отделении. Массу воды из вместительного обливного ведра будет отвести уже сложнее. Водяной затвор для бани в кольцевом трапе редко имеет высоту столба жидкости, превышающую 50 — 60 мм. Однако это же условие обеспечивает и очень компактные размеры такого устройства, при средней высоте цилиндра — 75 — 80 мм, что благоприятно сказывается на удобстве его монтирования, особенно в условиях ограниченного пространства.

Линейный решетчатый трап

Такая конструкция во многом подобна предыдущей и отличается прямоугольной формой гидрозатвора и вытянутым линейным оформлением водозабора, прикрытым решетчатой крышкой. Линейные трапы, несколько более производительны по свои характеристикам, кроме этого их удобно размещать в пристеночных зонах. А порой, внутренний объем парного или моечного отделения требует и таких решений.

Поплавковые и маятниковые трапы

Эти конструкции относятся к такому типу, как адаптивный сухой трап для бани. Выражение сухой гидрозатвор для бани не следует понимать буквально. Высота столба воды в нем не превышает 35 мм, что, однако, на порядок меньше таковой в вышерассмотренных классических кольцевых и линейных конструкциях. В чем же еще проявляются особенности таких трапов:

• Поплавковый — перекрывает сечение сливной канализационной трубы массивным поплавком. В отсутствие воды в камере сильфона он опускается в постель под собственным весом, отсекая сообщение с канализационной трубой. При попадании в камеру воды поплавок, имеющий положительную плавучесть, всплывает с постели и открывает сечение слива;
• Маятниковый — закрывает отверстие трубы вертикальными подпружиненными лепестками. Причем сила противодействия пружин рассчитана таким образом, что лепесток открывается под воздействием массы воды определенного объема.

Система водоотвода

Вывести воду из подполья бани к месту утилизации позволяет система водоотвода. Состоит из канализационных труб, уложенных в траншею.

Материалы и инструменты

Для проведения работ потребуются:

• наружные канализационные трубы с раструбом;
• пластиковый уголок (переходник) с прямым углом для присоединения к трубе трапа или воронки (в этом случае чаще всего нужен уголок с 60o);
• речной песок;
• совковая и штыковая лопата;
• нивелир;
• рулетка.

Выбор труб

Для наружных канализационных сетей используют трубы из чугуна и высокопрочных полимеров. Чугун прочнее и надежнее. Но для бани не используется. Причин несколько:

• высокая стоимость материалов и работ;
• сложно перевозить из-за веса;
• самостоятельный монтаж исключается: нужны специальные инструменты и опыт работы с ними.

Стандартные пластиковые трубы могут быть оранжевые и серые из разного материала:

• полипропилена;
• ПВХ;
• хлорированного ПВХ;
• полиэтилена низкого давления.

Для бани нужны материалы оранжевого цвета — они повышенной стойкости. (предназначены для наружной канализации) Выбор цветных труб обусловлен несколькими факторами:

• толще при одинаковом внутреннем диаметре с серыми (3,2-3,4 мм против 2 мм), что позволяет выносить большие нагрузки, например, заезд автомобиля на систему;
• многослойные, что увеличивает жесткость;
• хорошо видны при проведении земляных работ рядом с проложенной канализацией, что сводит к минимуму риск повреждения;
• более высокая теплостойкость благодаря большей толщине стенок;
• повышенным эксплуатационным ресурсом.

К недостатком, при этом относительным, можно отнести более высокий ценник — дороже примерно на 20%, что, впрочем, окупается долговечностью.

По диаметру внешняя канализационная система может быть от 50 мм до 150 мм. Все зависит от количества отводимой влаги и нечистот. Так, в небольшой баньке без санузла достаточно 50 мм. В остальных случаях предпочтение нужно отдавать диаметру 100-110 мм.

Рытье траншеи

Траншею можно копать вручную или миниэкскаватором, что довольно дорого. Глубина рассчитывается следующим образом: к точке промерзания нужно добавить толщину трубы, плюс по 3-4 см снизу и сверху. Снизу для песчаной подушки, сверху для перестраховки (точка промерзания является средней величиной, в связи с чем при сильных морозах в бесснежную зиму грунт промерзает на несколько сантиметров ниже).

У траншеи должен быть уклон. При этом, чем тоньше труба, тем он больше. Так, для труб диаметром 50 мм на каждый метр понижение должно составлять 30 мм, диаметром до 110 мм — 20 мм, до 150 мм — 10 мм, более 150 мм — 8 мм.

Вырытая траншея засыпается песком. На него укладываются канализационные трубы. Если вверху нет расстояния между точкой промерзания и верхом трубы, укладывается утеплитель из минеральной ваты или пенопласта. Траншея засыпается вначале небольшим слоем песка, а затем грунтом. После этого утрамбовывается и выравнивается.

Как устроить на свайном и монолитном бетонном фундаменте

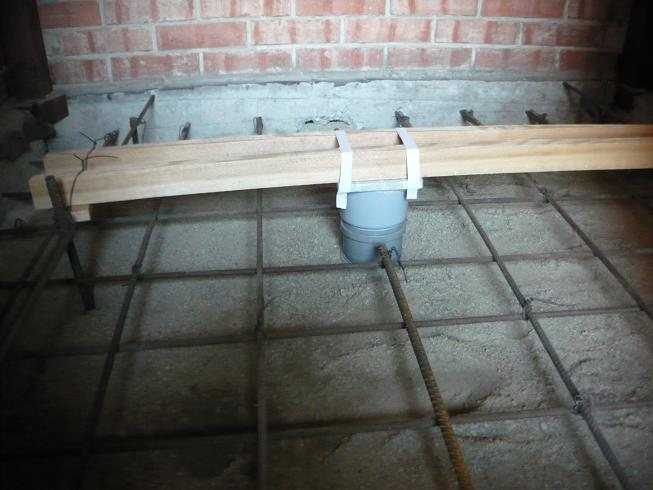

Нередки конструкции бань с фундаментом в виде цельной бетонной плиты. Их особенно часто можно видеть в регионах, где есть местный завод ЖБИ и все дома строят из них. Основная сложность — невозможность проложить трубу по центру для стока.

На фундаменте из плиты (так называемый фундамент «лыжа») слив воды в бане обеспечивается отливкой другой стяжки с наклоном и желобом. Удобна конфигурация с двумя или тремя скатами.

Можно пойти другим путем и сделать на плитном фундаменте обычный слив с трубой в центре.  Плита небольшой толщины может быть просверлена посередине, но сверление бетона, тем более отверстия большого диаметра под сток — дорогостоящее занятие. Иногда фундаменты составляют из двух плит. В этом случае сточная труба бетонируется в шов между плитами.

На свайном фундаменте слив в помывочной бани организуется по той же схеме, что и на монолитной бетонной плите. Сейчас популярны винтовые свайные фундаменты. После установки всех сваи они связываются стальным сварным ростверком сверху.

Сваи располагаются по сетке. В получившиеся ячейки ростверка и двутавровой балки заливается бетон на арматурной сетке. Иногда пол делают из МДФ плиты.Этот вариант не рекомендуется из-за своей уязвимости к влаге.

Толщина бетонной стяжки получается небольшой и воронкообразное углубление ей придать становится затруднительно.Тогда перед тем, как в бане сделать слив воды, уровень пола поднимают на 10 см.

Гидрозатвор на канализацию для бани

Проблем с системой отведения воды может быть достаточно много. Чаще всего приходится переделывать или дорабатывать имеющийся слив по двум причинам:

• В помещении бани регулярно появляется запах канализации, который невозможно устранить проветриванием и санитарной обработкой;
• Сильфон или слив не обладает достаточной пропускной способностью, поэтому вода в бане сходит очень медленно, что раздражает и гостей, и особенно хозяев. Вместо отдыха после парилки приходится бесполезно тратить время и ожидать, пока вода полностью уйдет через систему слива.

Важно! Это может быть признаком образования пробки в сливе или возникновения такого неприятного явления, как обратный подпор в канализации бани. Иногда попытки ускорить сток воды с помощью ершей или тросовых щеток приводят к разгерметизации слива и даже обрыву уплотнения сильфона

Даже если вода ушла, все равно нужно провести ревизию слива, иначе пробка будет возникать с завидной периодичностью.

Основное назначение гидрозатвора

Система запирания отвода в канализацию используется в первую очередь для надежного отсечения внутреннего пространства отводящих труб от атмосферы бани. В противном случае выделяющиеся из стоков запахи и газы будут легко прорываться внутрь моечного и парильного отделения бани.

Вторым предназначением затвора слива является блокировка сброшенных в канализацию сточных вод. Сильфон или любой другой вид клапана запирает грязную воду и не дает ей подниматься внутрь бани через отверстие для слива в полу.

Советы по эксплуатации

Если вы всё сделали правильно, соблюли уклон и ровность спуска трубы, если труба уложена ниже точки замерзания грунта и достаточного диаметра, а яма глубока и в ней достаточно дренажа, то эксплуатация будет беспроблемной. Но если они возникают, то есть способы их решения.

Грязь в сливе

В слив могут уйти волосы, какая-нибудь грязь, остатки от банных процедур. Тут все легко и просто: вынимаются заранее предусмотренные доски пола, трап снимается и чистится. Если засор в трубе, то она совсем недлинная, и засор можно устранить обычным ёршиком на проволоке для прочистки труб. Средства для химической прочистки применять нежелательно — все же эта вода так или иначе пойдёт к вам на участок.

Зимой труба замерзает

Когда сливная труба лежит со слишком малым уклоном или волной, в любом изгибе остаётся вода, которая замерзает. Это препятствуют свободному току, и труба промерзает уже по всей длине. Кроме того, вода может перестать течь и замёрзнуть и при обычном засоре. Лёд в трубах имеет больший объем, чем вода, и может их разорвать. Поэтому если труба замёрзла, нужно срочно их разморозить.

1. При снятом трапе в трубу кружкой Эсмарха (в просторечии — клизмой) заливается кипяток.

   Способ размораживания клизмой — самый простой, и инструмент всегда под руками

2. Парогенератор — роскошное средство: шланг устройства засовываем в трубу, и пар под высоким давлением очень быстро размораживает все ледяные пробки.

   Парогенератор — самый быстрый способ для размораживания труб

3. Как только труба разморозилась, нужно как можно быстрей раскопать её и утеплить средствами для утепления.

Сухой гидрозатвор для бани

Еще недавно для большинства дачников существовала проблема, как зимой высушить слив, и тем самым сохранить трубы и затвор бани на период морозов. Чаще всего с колена гидрозатвора просто сливали воду через дополнительный штуцер. Решением проблемы стало использование для бани сухого затвора.

Маятниковый или лепестковый механизм затвора

Конструкция сухого гидрозатвора отличается от трапового или поплавкового варианта только наличием двух пластиковых шторок, подвешенных над выпускным окном на маятниковом подвесе.

Лепестки не создают препятствий для потока воды, движущегося из бани через окно в канализационную трубу. В противоположном направлении масса воды прижимает шторку к окну и блокирует. В результате внутренняя полость остается сухой и непроницаемой для газов из системы канализации.

Управляемый тип гидрозатвора

Используется в банях, не подключенных к централизованной системе канализации. Конструкция гидрозатвора практически идентична схеме трапового слива. Единственным существенным дополнением является наличие управляемого клапана. В верхней части решетки находится кольцо, нажав на которое, можно защелкнуть кольцевой лепесток, перекрывающий окно в сливную трубу.

В этом случае слив воды происходит напрямую в емкость для сбора грязной воды. После окончания процедур гидрозатвор открывается или закрывается, в зависимости от того, нужно ли сушить банное помещение или нет.

В этом случае емкость для сбора стоков можно оборудовать импровизированным клапаном по схеме, приведенной ниже.

Именно по такому принципу в прошлом веке были организованы трубы слива в Сандуновских парилках-банях.

Важно! Управляемый тип гидрозатвора идеально подойдет для любого типа бани. Например, если баней пользуются круглый год, то в зиму гидрозатвор мокрого типа может стать причиной выхода из строя слива и приемного фланка канализационной трубы

Сухие транцы для бани оказываются слишком капризными. Управляемый вариант слива не требует вообще никаких забот. Даже зимой после бани не нужно продувать и сушить стоковую часть. Достаточно открыть клапан и оставить его сушиться до следующего посещения бани

Например, если баней пользуются круглый год, то в зиму гидрозатвор мокрого типа может стать причиной выхода из строя слива и приемного фланка канализационной трубы. Сухие транцы для бани оказываются слишком капризными. Управляемый вариант слива не требует вообще никаких забот. Даже зимой после бани не нужно продувать и сушить стоковую часть. Достаточно открыть клапан и оставить его сушиться до следующего посещения бани.

Делаем гидрозатвор для бани своими руками за короткий срок

Что касается монтажа, то самым легким на данном этапе является затвор транцевого вида из серии «мокрых».

Рассмотрим на его примере:

1. Перед обустройством пола прокладывается канализационная труба с углом поворота в 100 мм.
2. Верхняя часть этого угла размещается на 20 мм вниз от стяжки, если у вас бетонный пол с гидрозатвором в бане.
3. Вход нужно прикрыть пластиковой пробкой с гвоздем-пробкой посередине. Когда заливка будет выполнена он поможет в правильной отметке контуров сливного отверстия в дальнейшем.
4. После полного застывания пола, это отверстие выравнивают, в том числе и по краям, используя болгарку с диском по камню (на 125 мм диаметром). Но резать необходимо по оси, т.е. всей кромкой сразу.
5. Следующее – ставим корпус затвора, колпак и решетку слива с внешней стороны. Вечное колено можно без проблем соорудить из 4-х пластиковых уголков, которые скрепляются по форме U. Главное пройтись санитарным герметиком по уплотнительным манжетам, чтобы механизм не разделился на части в первые часы эксплуатации.

Собрать гидрозатвор для бани – это не сложно, ведь в продаже есть уже готовые наборы деталей, которые просто нужно закрепить. Вы потратите всего 1-2 часа на все, следуя грамотным рекомендациям из блога banya-guru.ru.

Как выбрать

Выбор трапа — довольно сложная задача, так как его покупают еще до сборки системы водоотведения или заливки стяжки. Фактически, эти элементы создаются исходя из формы, размера и других конструкционных особенностей трапа.

Неопытные домашние мастера считают, что трап можно установить в последнюю очередь, хотя как они собираются заделывать все стыки — непонятно. На самом деле все происходит наоборот — сначала устанавливается трап, после чего заливается стяжка, производится заделка всех щелей и укладка напольного покрытия.

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

В первую очередь, рассматривают производительность (пропускную способность) трапа. Она определяется исходя из размеров канализационных труб. Для частной бани обычно бывает достаточно 50 мм диаметра, но для общественных бань используют системы водоотведения с большим диаметром труб.

Вторым критерием становится тип выпуска — вертикальный или горизонтальный. Здесь руководствуются особенностями монтажа канализации, условиями укладки труб и прочими нюансами монтажа.

Следующим фактором выбора становится материал трапа. Чаще всего выбирают пластиковые модели — они обладают сбалансированными рабочими качествами и сравнительно низкими ценами.

Однако, если ожидается высокая нагрузка и возможно механическое воздействие на решетку, лучшим вариантом станет выбор трапа из нержавейки.

Форма решетки определяется расположением трапа на полу. Наибольшей популярностью пользуются точечные модели — они компактны, хотя по производительности и общей эффективности ничем не уступают другим конструкциям.

Гидрозатвор для бани: виды

В отличие от обычных ванных комнат и душевых кабин, для бани используются сливы увеличенной производительности. То есть размер приемной решетки слива обычно составляет 100х100 м и даже больше, вместо стандартных 60х60 мм. Таким способом удается обеспечить нормальную работу стока даже при большом количестве остатков мыла и грязи.

Кроме того, приходится принимать в расчет размеры бани, устройство ее полов и периодичность пользования. Поэтому для устройства слива применяют несколько схем гидрозатворов:

• Классический сильфон с U-образным коленом;
• Маятниковый или сухой затвор;
• Поплавковый вид затвора;
• Управляемый или транцевый вариант слива.

Первый и третий тип гидрозатвора относят к «мокрым» типам устройств, для нормальной их работы крайне важно присутствие достаточного количества воды в системе. Второй и четвертый относят к «сухим» приборам, они одинаково хорошо работают в банях, как в обычных условиях, так и при недостатке воды в камере слива

Устройство слива в бане

В разных помещениях бани принято делать различные по конструкции и принципу работы сливные устройства. Существует три варианта построения слива в помещении бани:

• Фальшполы с проливными половицами. Часто используется в парилке, где должен быть теплый деревянный пол, обеспечивающий комфортное пребывание в условиях высокой температуры. Тогда как в моечном отделении традиционно используется плитка с уклоном и душевым трапом;
• Непротекающие полы. Вся жидкость, грязная вода остается на полу и смывается с поверхности через стандартный слив с сильфоном в септик или сборную емкость;
• Комбинированный вариант, используется только в небольших банях или в полноценных моечных отделениях бань. В современных проектах бани применяется ограниченно, как не соответствующий санитарным нормам.

Выбор конкретной схемы зависит от устройства фундамента, способа утепления и обустройства водяного затвора. Для небольших парилок и моечных отделений бани используется система двойных полов, это удобно, особенно, когда постройка установлена на свайном фундаменте. Если планируется строить коробку бани в виде пристройки к дому, то наиболее подходящим вариантом будет непротекающий пол со сливом чрез трап. Это упростит подключение канализации бани к общей системе удаления сточных вод здания.

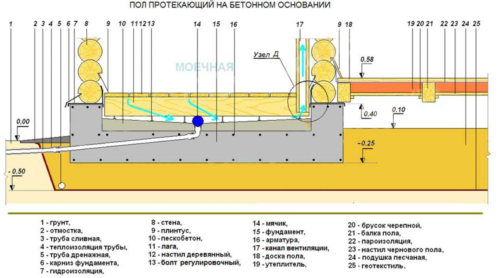

Протекающие полы

Подобные варианты устройства слива в бане с деревянным полом еще назывались проливными. Суть конструкции заключалась в том, что верхняя часть пола представляла собой доски, уложенные с зазором до 10 мм, поэтому большая часть воды просто протекает через щели и собирается на нижнем ярусе или впитывается в грунт. При этом сами половицы, как правило, изготавливали с небольшим скруглением поверхности, что обеспечивало нормальный сток воды и сброс ее на нижний уровень в подпол. Один из вариантов слива воды в бане с деревянными полами представлен на схеме ниже.

Зазор между половицами помогает сушить пол

К преимуществам подобного устройства системы подбора и слива воды можно отнести:

• Простую уборку помещения;
• Отсутствие луж и остатков воды на поверхности на деревянных половицах;
• Долговечность лагов, утеплителя и деревянных деталей пола и системы слива.

Важно! Несмотря на то, что нижний ярус, на котором происходило накопление влаги и грязи, фактически остается закрытым чистовыми деревянными полами, вся система слива воды из бани хорошо приспособлена для вентиляции и просушки подпола

Как правило, на нижний ярус выходят вентиляционные каналы от печи, расположенной либо в парилке, либо в предбаннике. По завершению банных процедур каналы открывались, раскупоривались вентиляционные окна в самой парилке или в моечном отделении, и теплый воздух от печи достаточно быстро высушивал и удалял следы воды, если она не была удалена через систему слива.

Непротекающий пол

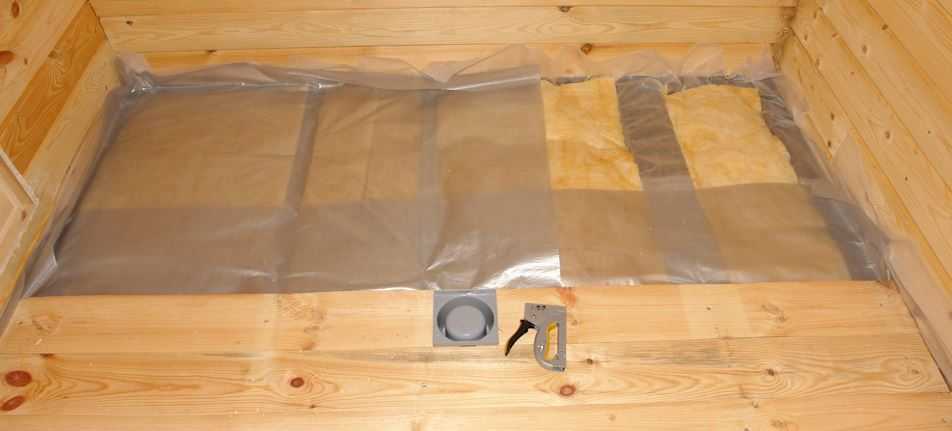

Понятно, что изготовление проливных или палубных полов требует достаточно серьезных затрат, связанных с изготовлением двух уровней сбора воды, установкой сливной системы и подключением канализационной трубы, ведущей в приямок или в емкость септика.

Гораздо проще в процессе строительства сделать в бане классические бетонные полы с небольшим уклоном в сторону слива. Бетонная стяжка обязательно утепляется пенопластом или экструдированным пенополистиролом. Для обеспечения стока воды через систему используется классический вариант с коленом и гофровой трубой, либо можно установить более современный душевой трап.

Схема для слива с теплым полом для бани — пристройки к дому

При этом пол бани не обязательно покрывать плиткой, поверхность вполне реально можно облицевать деревянными половицами. Такое решение чаще всего используются для парилок. Количество воды, сбрасываемое через систему слива, относительно невелико, поэтому можно обойтись небольшим сливным патрубком, установленным в углу помещения.

Комбинированная схема слива воды для бани

Данный вариант организации слива воды традиционно используется для больших помещений бани с утепленным основанием и бетонным ленточным фундаментом.

Суть устройства системы слива заключается в том, что вода собирается в центре помещения в специальный желоб или приямок. Канал накрывается защитной решеткой, а сливные поверхности обычно закладываются решетчатыми настилами.

Водосборный канал или желоб обычно имеет дополнительный уклон, по которому вода стекает непосредственно в грунт либо в септик, размещенный в подполе бани. Конструкция достаточно простая, поэтому зачастую ее используют для дачных вариантов парилок и бань, построенных своими руками.

Выводы

Способов, как сделать, чтобы вода в бане уходила, множество, и каждый раз из них выбирается наиболее подходящий по местным условиям.

1. Самый архаичный отвод воды — под пол в засыпанный щебнем дренажный котлован. Способ годится для моечной, которой пользуются редко;
2. Средний по сложности вариант — душевой поддон, который подключается к уже имеющейся в бане канализационной системе;
3. Самый совершенный вариант — система отвода воды, встроенная в пол. Она работает на всей его площади, поэтому такой моечной очень удобно пользоваться.

Важные моменты:

1. Система отвода воды должна предусматриваться еще на стадии фундамента;
2. Гидрозатвор обязателен для системы, имеющей сток в канализацию. Если сток в дренажную яму, то желателен, но необязателен.
3. Под пол вода не должна просачиваться (за исключением редкого варианта с дренажной ямой)
4. В любом элементе сточной системы нельзя допустить застоя воды (кроме как небольшого количества в гидрозатворе);
5. Все используемые материалы должны быть влагостойкими (исключение — дерево для лицевого настила, но это уже не сток).

Сток в бане не требует больших затрат, а удобств добавляет значительно. Его сооружают практически в каждой бане, вне зависимости от выделенного бюджета на ее строительство.
