Теплицы с двускатной крышей + чертежи

Другие затраты

Это лишь основная часть затрат, к ним нужно прибавить еще ряд моментов:

• Так как пол в теплице должен быть ниже уровня грунта на 50 см, необходимо учесть земляные работы.
• Оборудование отопительной системы (если нужно).
• Проведение коммуникаций (если нужно: электричество– потребуется электрический кабель, розетки, лампы освещения, выключатели; водопровод для капельного полива – трубы (металлические, металлопластиковые, полипропиленовые и т.д.), фитинги, краны, при этом, если теплица зимняя, то трубы должны располагаться на глубине не менее 2,5 метров, чтобы избежать промерзания.
• Стеллажи для размещения растений ярусно (делаются не всегда, иногда растения располагаются прямо в грунте на полу).
• Защита от града (особенно актуальна для теплиц со стеклянным покрытием, с это целью может быть использованы такие материалы как пенопласт, поролон и т.п., которые должны всегда находиться под рукой).
• Инструмент, если его нет в наличии.
• Если для каких-то работ планируется привлечь специалистов.
• Разработка проекта (если в этом есть необходимость).

Рассмотрим некоторые моменты, улучшающие характеристики теплиц.

Расчёт количества материала

Прежде всего нужно рассчитать количество материалов, необходимых для возведения каркаса. Выполнить расчёт не получится без уточнения основных параметров. В качестве примера будет рассмотрено двускатное изделие с использованием профильных труб 40х50 мм в качестве каркаса. Чаще всего для сооружения теплиц используется поликарбонат толщиной 6–8 мм. Нормы СНиП гласят, что для скатных построек толщиной 6 мм шаг обрешётки должен быть 75х75 см, при толщине 8 мм — 85х85 см.

Будет произведен расчёт для поликарбоната толщиной 8 мм:

Листы поликарбоната толщиной 8 мм

Для примера будет рассмотрена конструкция со следующими параметрами:

• длина — 6 м;
• ширина — 3 м;
• высота — 2,25 м.

Понадобится произвести расчёт нужной длины металлопрофиля без учёта крыши. Периметр рассчитываем так: 3 х 6 = 18 м. Такие блоки будут необходимы сверху и снизу.

Высота до основания кровли — 1,5 м. Расчёт обрешетки будет таким: (1 + 3 / 0,85) х 1,5 + 3 = 8,325. Округлим до 9 м. Следует прибавить одну стойку к расчётам, так как на предыдущем этапе учитывался лишь периметр в горизонтальной плоскости. Стойка используется в качестве вертикальной опоры.

Расчёт для боковой стенки: (1 + 6 / 0,85) x 1,5 + 6 = 15,15. Округляем до 15,5 м

Важно помнить о том, что стенки будет две

Необходимое количество металлопрофиля для каркасной конструкции без учёта крыши рассчитывается так: 18 х 2 + 9 х 2 + 15,5 х 2. Получаем 84,3 м профиля.

Скат крыши при рассматриваемых размерах имеет длину 1,6 м. С частотой обрешётки 85х85 см нужно: 2 х 6 + (1 + 6 / 0,85) х 1,6 = 24,9 м профиля для одного ската.

Суммарное количество профиля: 84,3 + 24,9 х 2 = 134,1 м. С запасом рекомендуется приобрести 140 м.

Далее выполняется расчёт поликарбоната. Ширина стандартного листа — 2,1 м, длина — 12 м. Рёбра жёсткости расположены вдоль листа. Крайние части материала должны быть размещены на опорах из металлопрофиля. Расстояние между стойками — 0,7 или 1,05 м. Листы размещаются встык. В качестве крепежных элементов будут нужны саморезы с термошайбами.

Количество поликарбоната рассчитывается так: 1,5 х 6 х 2 + 1,5 х 3 х 2+1,6 х 6 х 2 = 46,2 м2. Квадратура одного листа составляет 25,2 м2. Если выполнить грамотную раскройку, то нужно 2 листа.

В процессе расчёта нужно учитывать наличие щелей при стыковании листов на плоскости и в угловых соединениях.

Для изготовления теплицы будут нужны такие материалы:

• строительные уголки;
• материал для сооружения каркаса (металлопрофиль, трубки из пластика или металла, деревянный брус или рейки);
• поликарбонат;
• саморезы с термошайбами;
• анкерные болты;
• материал для гидроизоляции.

Список необходимых инструментов:

• шуруповёрт;
• свёрла;
• электрический лобзик;
• нож;
• строительный уровень.

После того как будут подготовлены инструменты и материалы, можно перейти к проведению строительных работ.

Как делается сдвижная крыша для теплицы своими руками – инструкции по изготовлению

На основе обзора открывающихся крыш, можно сделать вывод: либо кровля или целый сегмент теплицы двигается по рельсам, либо часть открывается с помощью специального подъемника. Оба варианта доступны при строительстве теплицы со сдвижной крышей.

Вариант первый – по рельсам

По сути, откат сегментов осуществляется по принципу обычных дверей купе. Делаем прочное основание, на него крепим рельсу, которую лучше купить в магазине. Отдельно делаем арочные части, снизу к ним прикрепляем металлическую планку, для плавности хода оснащенную колесиками. В конце рельсов рекомендуется установить стопор, чтобы части не уходили за пределы планки.

Механизм, который поможет сделать раздвижные теплицы из поликарбоната

Если у вас прямоугольная конструкция, то рельсовый механизм можно установить на верхнюю обвязку и уже на него монтировать арочную раздвижную крышу. В постройках под скатными крышами, можно сделать раздвижные стены, в основе опять лежит данное устройство.

Вариант второй – простой, самодельный

Сдвижные конструкции очень просты в исполнении и не требуют затрат на покупку дорогостоящих элементов. Принцип работы заключается в пазовой системе, то есть на каркасе следует сделать специальные карманы, по которым будет ходить лист поликарбоната. Этот принцип раздвижения подходит для арочных и скатных крыш.

Раздвигающаяся крыша теплицы из поликарбоната своими руками делается довольно просто:

• На стропилах или заранее подготовленных дугах закрепить полосу поликарбоната, шириной 70-100 мм
• На полосу устанавливаем специальные накладки, подойдут пластиковые планки, толщиной 6-15 мм, шириной 15- 30 мм.
• Сверху крепим опять полосу поликарбоната, таким образом у нас получается паз, на фото ниже, в который и будем вставлять листы.

На фото пример, как сделать пазы, для раздвижной кровли

Скатную кровлю таким образом можно сдвигать вниз, а для арочной необходимо предусмотреть место, куда будут заезжать листы, поэтому какую-то часть крыши в верху дуги следует оставить глухой.

На фото арочная конструкции со сдвижными элементами

Преимущества создания теплицы на крыше

Многие владельцы загородных участков хотят более эффективно использовать свой участок. Теплицы тоже попадают под эту цель. Такие постройки могут иметь довольно большую площадь. Поэтому многие огородники решают устраивать их на крышах различных построек – гаражей и сараев.

Важно! При выборе такого решения учитываются некоторые особенности эксплуатации таких конструкций – нагрузки на фундамент, особенности обслуживания, гидроизоляция. Установка теплиц на крыше дома может выполняться по таким технологиям:

Установка теплиц на крыше дома может выполняться по таким технологиям:

Применение горшков. Такой способ входит в число самых простых. При его выборе можно существенно сократить площадь размещения теплицы. Конструкция в этом случае получается многоярусной. Используется подобная технология для растений декоративного назначения. С ее помощью может выращиваться перец, зелень и томаты. К недостаткам этого способа можно отнести тот факт, что при разделении почвы горшками нарушается ее структура.
Нанесение плодородной почвы. Благодаря такому решению создаются условия, очень схожие с природными. Однако такой слой грунта должен иметь высоту не меньше 20 см

при этом важно провести работы по тепло- и гидроизоляции, а также рассчитать нагрузку, создать дренажный слой. Гидропоника

Такой метод тоже не отличается сложностью. В этом случае уход за растениями требуется минимальный. Однако есть и некоторые минусы: используется довольно много минеральных удобрений, поэтому экологичность технологии сводится на нет.

При выборе таких технологий можно устроить теплицу на крыше максимально просто.

Зимняя теплица с отоплением. Обзор видов зимних теплиц: какие бывают и обустройство

Сегодняшний рынок производителей теплиц переполнен.

Производители предлагают теплицы для промышленных объемов и для небольших дачных участков.

Естественно, в зимнее время года садоводу будет сложно ухаживать за большими объемами.

Поэтому, начинать нужно с маленьких, небольших теплиц, год из года увеличивая количество урожая.

Рассмотрим, какие самые распространенные виды зимних теплиц существуют для жителей частных домов. Что должно быть внутри, и как они должны функционировать.

Конструкции каркаса и укрывной материал, кровля

Термос

В последние годы особую популярность получили теплицы, которые называются термос. Приятной новостью является тот факт, что создать такую теплицу можно собственными руками.

В чём же основной принцип работы этой зимней теплицы? По форме теплица-термос может быть абсолютно любой.

Чаще всего это прямоугольное или квадратное строение с двухскатной или односкатной крышей.

Реже мы видим арочную теплицу термос. Такое бывает, но не часто.

Но отличительная особенность такого вида строения совсем не в его форме.

Теплица-термос оборудована двумя слоями укрывного материала.

Чаще всего, в качестве укрывного материала используется поликарбонат.

Два слоя поликарбоната позволяют хорошо задерживает тепло внутри, при этом, не ограничивая растение в солнечном свете.

Еще одна примечательная особенность такой теплицы сводится к тому, что она имеет деревянный каркас.

А как вы знаете, дерево отлично сохраняет тепло, которое исходит от солнца.

Самая важная особенность такой теплицы состоит в том, что со всех сторон она имеет черный цвет. Да, вы не ослышались.

Обычно это чёрная плёнка, которой обклеена практически вся теплица или же это чёрная краска.

Расставляются небольшие окошки, которые должны быть расположены с южной стороны и пропускать солнечный свет. Внутри теплица оборудована осветительными приборами для удобства человека и для роста растений.

Черный цвет притягивает солнечные лучи.

Внутри теплица сильно нагревается, в результате чего создается оптимальная температура, позволяющая выращивать растения даже в зимнее время года.

Регулировать температурный режим можно благодаря форточкам, которые при открытии будут проветривать помещение.

Пристроенная к дому

Ещё один вид теплицы, которую можно создать собственноручно — это пристенная.

Здесь важной особенностью является экономия на материале, ведь одной стороной теплицы является стена дома, гаража или иного строения. При этом важно, чтобы стена была хорошо прогрета. При этом важно, чтобы стена была хорошо прогрета

Отлично, если теплица пристроена к жилому отапливаемому дому

При этом важно, чтобы стена была хорошо прогрета. Отлично, если теплица пристроена к жилому отапливаемому дому. Как правило, делают односкатную крышу, с которой легко слетает снег

Как правило, делают односкатную крышу, с которой легко слетает снег

Отлично, если теплица пристроена к жилому отапливаемому дому. Как правило, делают односкатную крышу, с которой легко слетает снег.

Внутри теплицы, при необходимости, устанавливаются обогреватели.

Однако если стена дома постоянно прогревается, то в этом нет необходимости.

Прекрасно если стеной является кирпичная кладка.

Кирпич хорошо держит тепло, ровно также, как и дерево. Сама теплица должна быть направлена на южную сторону, чтобы получать максимальное количество солнечных лучей.

При реконструкции такой теплицы чаще всего используется поликарбонат.

Арочная

Арочная зимняя теплица тоже имеет ряд своих особенностей. Она выглядит точно так же, как и ее сестра, которая предполагает выращивание овощей и фруктов в весеннее время года.

Однако, отличительной особенностью арочной зимней теплицы является двойной слой поликарбоната. Он защищает от непогоды, низких температур.

Внутри теплицы должно быть проведено отопление, котором даже в сильные морозы позволит растениям чувствовать себя комфортно.

Арочная теплица в зимнее время года не должна иметь большие объемы.

Чем меньше помещение тем проще в нём удерживать тепло.

В зимней арочной теплице делается всего лишь одна форточка для регулировки температуры.

С двускатной крышей

Распространённые прямоугольные теплицы с двускатной крышей тоже могут быть зимними.

Для этого в них проводят отопление и по стенкам размещают двойной слой поликарбоната.

Двускатная крыша не должна быть очень высокой, чтобы не оставлять большое пространство, где может скапливаться холодный воздух.

Стыки поликарбоната проклеивают монтажной пеной или армированным скотчем.

Это необходимо для того, чтобы снизить риск образования сквозняков.

Современные сдвижные крыши для теплиц

В связи с востребованностью конструкций, отдельно расскажем, какие бывают теплицы с открывающейся крышей. По способу устройства:

• Съемные – убирается целым элементом или частями.
• Передвижные – сегменты передвигаются, части могут наезжать одна на одну.
• Раздвижные – части разъезжаются в противоположные стороны.
• Сдвижные частично – один или несколько сегментов снимаются, отодвигаются на стационарный участок.

По функционалу теплицы с открывающимся верхом так же различаются:

• капитальные – зимние теплицы на фундаменте;
• сезонные – эксплуатируются только в период выращивания урожая, легкие, обычно их легко демонтировать;
• временные – маленькие, легкие теплицы, в виде домиков, шатров, которые легко можно перенести на любое место.

Частично сдвигающаяся крыша, удобно для проветривания

Конструктивные особенности

По сути открывающиеся крыши для теплиц можно разделить на 2 большие группы:

• откидные, элементы прикреплены петлями, открываются вручную или с помощью автоматики;
• раздвижные – установленные на специальные рельсы, которые могут располагаться вдоль конструкции, либо элементы задвигаются вверх постройки.

Предлагаем видео о разборной, сдвижной по рельсам теплице, секции собираются одно на одну как матрешка.

[su_youtube url=»https://www.youtube.com/watch?v=dLU4VojU6G8″]

Рельсы могут быть прямые, тогда сегменты ездят по прямой, друг на друга, в стороны. По причине высокой цены, реже встречаются теплицы с купольными крышами, здесь рельсы криволинейные, по кругу, сегменты надвигаются один на один.

В вопросе раздвижных конструкций важен привод – силовое устройство, которое приводит систему в действие. Для простых теплиц, таким силовым агрегатом является хозяин, который открывает секции вручную, с помощью лебедки, тали, пр. несложных механизмов. Если позволяют финансы, то лучшим вариантом является теплица с автоматической раздвижной крышей, это значительно облегчает труд, экономит время. Если установить термодатчики и реле, то конструкция сама будет открываться при повышении температуры и выполнять обратный процесс при похолодании.

Помните анекдот: я как кабриолет, вся такая классная, а крыши нет. Теплица кабриолет со съемной крышей действительно очень практичная конструкция, обычно с покрытием из поликарбоната. Готовые изделия можно купить разной длины, они прочные, не боятся снеговых нагрузок, сами понимаете: нет крыши – проблем тоже нет, снег через проем попадает внутрь постройки, боковые нагрузки отсутствуют

Такую теплицу со съемной крышей можно сделать своими руками, здесь важно подобрать нужный металл, обычно профтруба 20*20 мм 25*20 мм, 40*20 мм, согнуть ее, и приладить механизм для раздвижения секций. Среди продвинутых огородников очень зарекомендовала себя теплица кабриолет со съемной крышей, отзывы на форумах свидетельствуют о практичности, прочности постройки и удобстве в процессе эксплуатации

Теплица кабриолет – практично, надежно, экономно, удобно

Посмотрите видео о теплице с раздвижной крышей, такой трансформер можно легко сделать своими руками.

[su_youtube url=»https://www.youtube.com/watch?v=KjJXN43MBPc»]

Из чего строить

Каркас

Каркас теплицы можно сделать из разных материалов:

• профильной металлической трубы,
• деревянного бруса,
• труб из ПВХ, металлопластика, полипропилена.

Оптимальный вариант — профильная труба прямоугольного сечения. Она достаточно прочная, благодаря прямоугольной форме элементы легко соединять. Перед строительством каркаса парника трубы необходимо обработать против ржавчины. Используются трубы 40*20 мм и 20*40 мм.

Металлический профиль легче, чем трубы, устанавливается довольно просто, но менее стоек к внешним воздействиям и легче гнется. О применении конкретной марки профиля нужно читать в документации к нему.

Для прямоугольных теплиц с двускатной крышей можно использовать деревянный брус, но он менее устойчив, чем металл, к влажной среде парника. Брус необходимо обработать антисептиками от гниения и плесени. Для теплиц из поликарбоната берут брус 5*10 см.

Трубы ПВХ легко собрать, но на снеговую нагрузку они не рассчитаны. Поэтому они подойдут лишь для разборной сезонной теплицы.

Чем обшить

Теплицу можно покрыть пленкой, поликарбонатом или стеклом.

Поликарбонат как материал для теплиц набирает популярность. Он прозрачный, сотовая структура позволяет лучше сохранять тепло, его легко резать, но в то же время от в 500 раз прочнее пленки и выдерживает в 200 раз большие нагрузки, чем стекло, и, в отличие от него не бьется. Также поликарбонат намного легче, чем стекло. Чтобы в соты поликарбоната не попадал мусор, насекомые, кромки заделывают герметиком.

Важно! Поликарбонат имеет с одной стороны покрытие, защищающее его от ультрафиолета. При монтаже будьте внимательны и устанавливайте листы защитным слоем наружу

Стоимость поликарбоната вполне приемлема, поэтому строения из него, как готовые, так и самодельные, пользуются популярностью у садоводов. Обшитую поликарбонатом теплицу можно сделать раздвижной или со съемной крышей. Толщина листа должна быть от 6 мм для летнего и от 15 мм для зимнего парника.

Пленка также используется широко благодаря своей низкой цене и тому, что она легко крепится на любой каркас. Из пленки делают обычно временные парники на один сезон, так как этот дешевый материал непрочен. Пленка защищает растения от заморозков до -3 градусов. Именно пленка используется для маленьких парников размером с одну грядку.

Армированная полиэтиленовая пленка значительно прочнее обычной и выдерживает не только сильный дождь и ветер, но и град. Такой пленки хватает на несколько сезонов.

Спанбонд — непрозрачный материал белого цвета, хорошо сохраняющий тепло — он защищает растения от мороза до -7 градусов. Он прочнее пленки, может использоваться около 5 сезонов.

Стекло хорошо пропускает свет, но тяжелое и хрупкое, кроме того, осколками можно порезаться. Стекло в качестве материала оправдано для теплицы из старых оконных рам.

Это интересно: Электротяпка + видео: распишем главное

Кровля теплицы (видео)

Вас может заинтересовать статья, в которой мы рассказываем об особенностях возведения стеклянных теплиц.

Тепличные сооружения «Домик» являются прекрасным выбором для обладателей обычных шести соток. Несмотря на относительную дороговизну, постройки такого плана могут быть использованы для круглогодичного выращивания сельскохозяйственной продукции, что позволяет достаточно быстро окупить все вложения.

Чтобы не потерять материал, обязательно сохраните его к себе в социальную сеть , Одноклассники, , просто нажав на кнопку ниже:

Чертежи теплицы из поликарбоната своими руками из профильной трубы

С выбором места и возведением основы покончено, пришло время к непосредственной разработке чертежа, теплицы своими руками, используя профильную трубу.

Схема чертежа теплицы из поликарбоната

Как создать арочную теплицу из поликарбоната собственноручно, схемы и чертежи, фото.

С помощью арочной модели можно построить как небольшой парник, так и огромную капитальную теплицу. Чтобы сделать теплицу из поликарбоната своими руками, из профильной трубы, необходимо сделать грамотные чертежи и расчеты. Если говорить об арочной форме, тогда нужно знать некоторые отличительные черты данной конструкции. Самое главное, что следует учитывать, это конечно же высота самой теплицы, и то как это согласуется с размером листов стандартных форм. Длинной листы, бывают только 6 метров, что сам по себе влияет на коррекцию будущей постройки.

Как мы можем получить дугообразную форму? Лист нужно положить в поперечное положение, и радиус покрытия составит 190 сантиметров. Шириной в 380 сантиметров. Исходя из этого, можно понять, что и высотой постройка будет 190 сантиметров.

Так выглядит арочная теплица из поликарбоната внутри

Если 190 сантиметров, мало для ваших нужд, можно попытаться сделать ее выше, обустроив цоколь. Если сделать, высоту цоколя в 100 сантиметров, можно расширить саму постройку до 240 сантиметров.

Чертежи теплицы, арочного типа из поликарбоната из профильной трубы

Также профильную трубу можно согнуть, чтобы подстроить ее под свои нужды, но как мы уже говорили ранее, для этого необходимо использовать специальные инструменты, или же купить профиль в виде дуг.

Схема теплицы из поликарбоната

Если вы разрабатываете чертежи теплицы из поликарбоната своими руками, из профильной трубы небольшого размера, примерно 5 метров, можно использовать всего лишь две дугообразные рамки.  Если же теплица больше 6 метров, вам необходимо будет провести дополнительные расчеты.

Следующим шагом будет разработка чертежей теплицы из поликарбоната своими руками, из профильной трубы, вам необходимо будет указать, шаг крепления. Ребра креплений при постройке теплицы арочного типа, необходимо располагать вдоль дуг. Сверяйте свои задумки, с техническим паспортом изделия, ведь ваши манипуляции не должны быть чем то неожиданным для данного материала.

Чертеж теплицы из поликарбоната своими руками, из профильной трубы двускатного типа.

Для такой постройки необходимо взять профильную трубу размером 40 на 20 миллиметров.

Чертеж двускатной теплицы

По этому чертежу вы сможете собрать, неплохую, двускатную теплицу, с вентиляционными отверстиями.

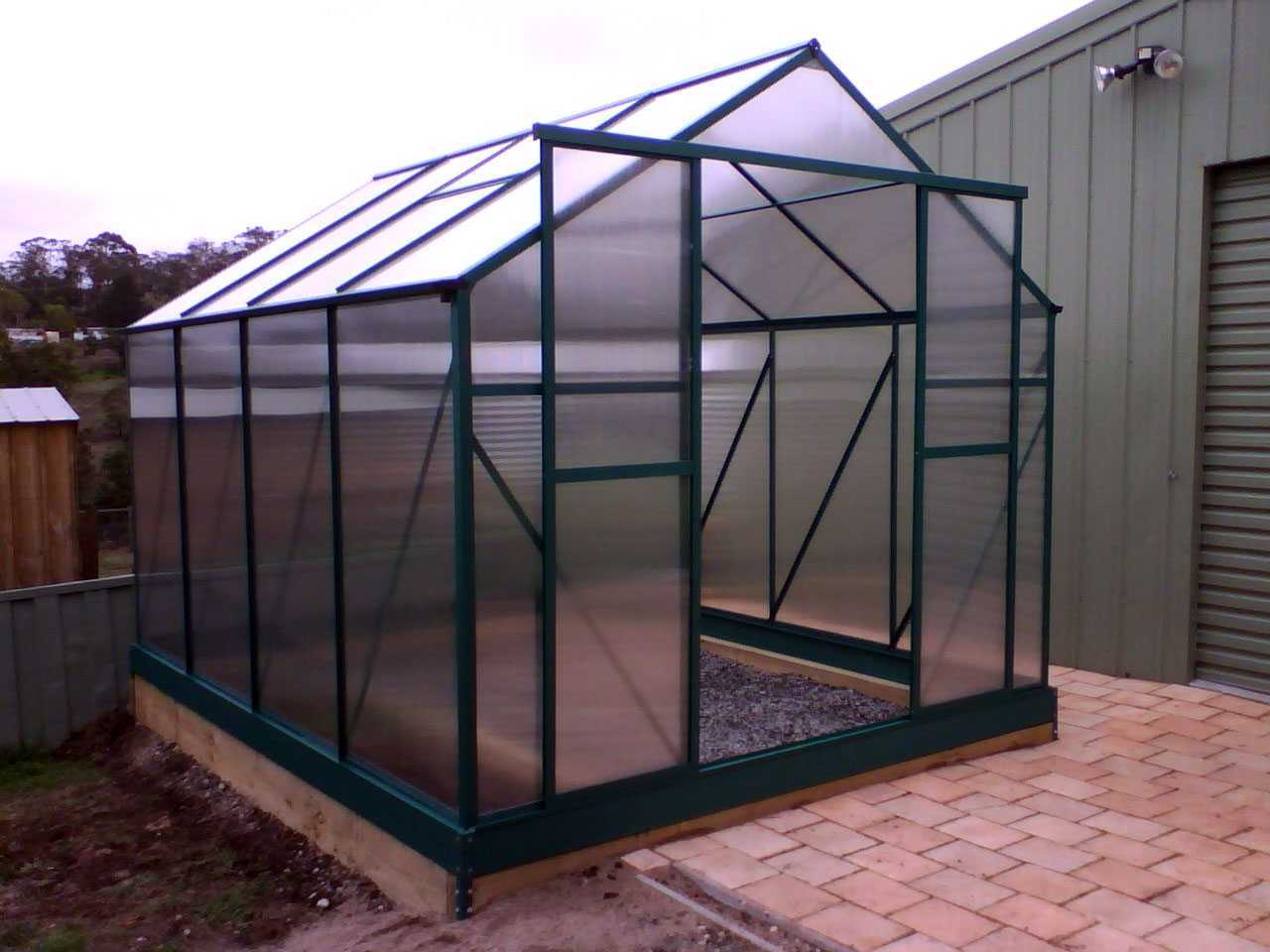

Пример теплицы с двускатной крышей

Стропилы при наклоне создают угол наклона до 30 градусов, что в свою очередь благоприятно скажется на сходе осадков с поверхности теплицы.

Проект теплицы из поликарбоната и профильной трубы, с двускатной крышей

Чтобы возвести такую постройку, чаще всего используют прочный профиль как минимум 20 на 40, для основных несущих деталей, стропил и балок, для менее важных деталей, можно использовать профиль 20 на 20. Если вы решите покрывать теплицу листами поликарбоната, учтите тот факт, что стыковочные места плит, обязательно должны располагаться на профиле. Расстояние между стропилами не больше 1 метра.

Сезонные теплицы, проекты и чертежи.

При создании теплиц на один сезон, особых жестких требований к конструкции нет, ведь им не нужно выдерживать давление снега. Главное обеспечить вентиляцию пространства.  Листы необходимо соединять крепежными профилями.

 Теплица хлебница, чертежи.

Эта конструкция отличается своей оригинальной конструкцией, которая имеет ряд преимуществ:

• Необычный дизайн;
• Нет необходимость в большом количестве стыковочных линий;
• Легко выполнить процедуру проветривания;
• Легкость в сооружении теплицы.

Две полудуги фиксируются на специальных выдвижных шарнирах, это будут раздвижные элементы, сам каркас нужно выполнить, используя профильную трубу, с небольшим сечением.

Теплица хлебница, фото

Как сделать теплицу из поликарбоната своими руками, видео:

Итог:

Чертежи теплицы из поликарбоната своими руками из профильной трубы, помогут вам построить такую теплицу или парник, который вам необходим. Таким образом вы сможете, обеспечить себя овощами, в любое время года, главное составьте правильные планы, и посчитайте количество расходных материалов, таким образом вы сможете избежать лишних затрат. На этом мы прощаемся с вами, желаем всего доброго и до встречи на нашем сайте об огороде без хлопот!
