Проход трубы через кровлю: кирпичной и круглой

Мастер флеш

Такая проходка может быть применена к любому типу кровли — шифер, черепица, металлическая крыша, заливка битума или плитка.

Прекрасно подходит для уплотнения дымоходов печей и каминов.

Используется для прямых крыш и для крыш с уклоном.

Данный вид изделия являет собой прекрасное сочетание цены и качества.

Master Flash отличает высокая профессиональная надежность, функциональность — это достигается за счет использования качественных материалов для применения.

Основная особенность этой проходки заключается в использовании усиленной полимерной резины, которая способна выдерживать большие нагрузки (температура до 138 градусов).

Полимерная резина не становится пластичнее от жары.

Заделка многослойных дымоходов круглой формы

Намного легче обустраивать герметизацию на современных дымоотводах круглой формы. Простота процесса обуславливается тем, что не требуются дополнительные приспособления, так как труба уже укомплектована всем необходимым. Установка происходит в три этапа:

  1. Прогрунтовать край трубы, куда будет крепиться гидроизоляция.
  2. Сделать отверстие в гидроизоляции, после чего приклеить ее при помощи мастики к трубе.
  3. Лист должен быть прикреплен к обрешетке. Труба пропускается через колпак, между которым должен быть расположен хомут с термостойкой прокладкой.


Круглые дымоходы из металла Источник pinterest.com Если же колпаков нет, то взамен используются гибкие эластичные заделки для труб. Герметик также может быть использован в любом другом месте, где требуется улучшить изоляцию крыши.

Узел прохода

Один из вариантов — проход сквозь конек.

Но чаще всего, монтаж трубы дымохода через крышу и кровлю осуществляется не через конек, а на расстоянии от него. Согласно требованиям СНиП:

  • Суммарная длина дымового канала должна быть не менее 5 м. Исключения составляют лишь дома, в которых отсутствуют чердаки, но при условии наличия устойчивой тяги.
  • Высота дымоотвода над кровлей составляет не менее 0,5 м.
  • Дымовая труба возвышается над коньком на полметра или больше. Но если расстояние между ней и коньковым ребром по горизонтали не превышает 105 см.
  • Устье должно идти ровно по высоте с коньком или выше, когда ширина по горизонтали находится в интервале 1,5 – 3,0 м.
  • Выход дымохода должен быть не ниже линии, отложенной от конька в сторону карнизного свеса под уклоном 10º по отношению к горизонту.

Недостатком же является необходимость сопоставления высоты дымоотвода, что приводит к дополнительным затратам. Профессионалы не советуют делать его через ендову из-за того, что в таких местах нередко накапливаются снежные залежи, тем самым нарушается гидроизоляция и появляются протекания. Также существуют сложности организации короба. Локализация дымохода в ниже находящемся отделе ската тоже имеет весомый минус – вероятность повреждения при схождении снега.

На установочные работы влияет и материал, составляющий основу дымоотводной трубы. Это может быть металлическое, кирпичное и керамическое основание. Каждый из перечисленных вариантов обладает разной сгорающей температурой, что нужно знать при создании проекта. На основе трубного сечения выходное отверстие может иметь форму квадрата, круга, прямоугольника или овала. Зная, как правильно выводить дымоход через крышу, его монтаж производят в три последовательные стадии, осуществляемые профильным специалистом:

  1. По бокам монтируются дополнительные стропила.
  2. Укладка горизонтальных балок на идентичном с этим отверстием расстоянии (рассчитывается согласно СНиП и соответствует диапазону 140-250 мм).
  3. Заполнение внутренней поверхности короба невоспламеняемым материалом для утепления.

Чтобы предотвратить нарушение нормальной вентиляции, рекомендуется установить отдельно вентиляционную систему.

Особенности монтажа

Чтобы обеспечить высокую степень пожаробезопасности и герметичности, на крыше для обустройства прохода дымохода выполняется монтаж отдельного короба.

В большинстве случаев это касается как труб круглого диаметра, так и квадратного или прямоугольного сечения.

Как выполнить проход сэндвич трубы через ондулин показано в видео:

Такие дымоходы практичны, экономичны и не вызывают сложностей в монтаже.

Внимание! Неправильно смонтированный печной дымоход может стать причиной возгорания дома, что приведет к порче или уничтожению имущества. Следует герметично заделывать при монтаже все примыкания, чтобы предотвратить проникновение в дымоход и чердачное помещение влаги или конденсата

Оседая на стенках, он может привести к образованию плесени или грибка, способствовать развитию процессов гниения

Следует герметично заделывать при монтаже все примыкания, чтобы предотвратить проникновение в дымоход и чердачное помещение влаги или конденсата. Оседая на стенках, он может привести к образованию плесени или грибка, способствовать развитию процессов гниения.

Как вывести дымоход из кирпича подскажут следующие рекомендации из видео:

  • Выполняется монтаж дополнительной обрешетки;
  • Крепится специальный покрывающий фартук для ондулина, которая будет закрывать по одной волне с каждой стороны трубы;
  • Фартук укладывается и прибивается гвоздями к покрытию кровли;
  • Герметизация стыков выполняется при помощи ленты Ондуфлеш-Супер.

Внимание! Желательно выполнять действия по монтажу вентиляции и дымохода, до того, как полностью выполнено перекрытие кровли. Только после обустройства примыканий следует перейти к окончанию монтажных работ

С чего начинается гидроизоляция

Отопительные приборы будут работать в безопасном режиме только при условии, что гидроизоляция проведена правильно и с учетом всех имеющихся правил и рекомендаций. Гидроизоляция проводится с учетом:

  1. Между системой стропил и крышей должно сохраняться определенное расстояние, которое зависит от используемых материалов. Горючие – 150-300 мм, негорючие – 100-250 мм.
  2. Последовательность слоев в кровельном пироге нельзя нарушать. Нужно перекрыть влаге возможность проникнуть внутрь составленного пирога, так как любая жидкость станет причиной скорейшего разрушения слоев. Изоляция должна быть отделена от трубы при помощи зазора. В противном случае есть вероятность возникновения пожара, так как большинство материалов для изоляции горючие.
  3. Короб – это требуемое приспособление для отделения крыши от трубы. Расстояние должно составлять около 150 мм. Внутри созданный короб заполняется любым теплоизоляционным материалом, который облагает негорючими свойствами.

Пленки, выполняющие задачи изоляции, должны быть разрезаны «конвертом», после чего подтягиваются к поперечной балке так, чтобы ее можно было прикрепить при помощи гвоздей. Гидроизоляция должна быть зафиксирована обрешеткой, пароизоляция – специальной рамкой. Все стыки короба и слоев изоляции должны быть окантованы специальными лентами.


Герметизация дымохода – это непростой процесс и требует определенных навыков и знаний Источник stroy-krov.ru

Нюансы монтажа вентиляционных систем

Вентиляционные системы бывают двух типов: естественными и принудительными. В первом случае на поверхности кровли не будут устанавливаться какие-либо специальные устройства, все происходит естественным образом. Воздух заходит по периметру карнизных свесов, под которыми расположены продухи. Они представляют собой небольшие зазоры и рассчитываются исходя из площади кровельного ската, чем больше это величина, тем более высокими они должны быть. Выход воздуха происходит через коньковой элемент или так называемый холодный треугольник.

Если в кровельном пироге присутствуют теплоизоляционные плиты, то поверх них укладываются небольшие бруски и закрываются гидроизоляцией. Они создают воздушную прослойку внутри ската и воздушные массы спокойно удаляют конденсат из него.

В случаях, когда естественная вентиляция не может справиться с обработкой приточного воздуха и выводом излишней влаги из чердачного помещения, устанавливаются специальные устройства, которые создают принудительную вентиляцию. Данные элементы очень часто можно приобрести вместе с кровельным материалом. Таким образом можно достичь максимальной стыковки.

Данная вентиляционная система устанавливается крайне просто, главное, понимать ее принцип работы. Труба и ондулин должны максимально сочетаться между собой, в противном случае возникнут небольшие зазоры, и через них влага будет попадать в кровельный пирог, постепенно разрушая гидроизоляцию.

Трубы для принудительной вентиляции создаются со стандартными размерами, где длина составляет 86 сантиметров, а высота 47. В качестве основного сырья используется сополимер АБС.

Установить трубу на уже используемом покрытии из ондулина можно по следующей технологии:

  • Лист покрытия, в которое будет устанавливаться труба оснащается дополнительными крепежами, дабы придать ему большую устойчивость, а верхний лист снимается.
  • В прорезанный материал устанавливается специальная подкладка, которая будет служить основанием. Крепим его при помощи подходящих метизов, в данном случае подойдут саморезы с подкладкой. Метизы должны приходиться на каждую волну ондулина, поэтому их уйдет относительно много.
  • После завершения такой работы переходим к снятому листу. Он кладется обратно с чуть большим нахлестом, дабы атмосферные осадки не могли затечь под основание трубы.

На последних этапах монтируется труба и фиксируется вблизи основания. Стоит отметить, что ее расположение должно быть строго вертикальным. В качестве крепежей используются специальные пластиковые шпильки.

ВАЖНО: Можно выбрать трубу с более высоким качеством, а работу по установке провести самостоятельно. Таким образом вы приобретете хорошее устройство за небольшую сумму

Преимущества ондулина

Популярность кровля из этого материала получила не просто так. Ондулин – это вид кровельных материалов, относящихся к мягким, на основе битума. Внешне по форме он напоминает шифер, однако, на этом все сходства заканчиваются. Благодаря особому составу, он имеет массу преимущества и с ним легко работать. Материал делается из волокон целлюлозы, битумных композиций, минеральных компонентов, красителей и смол-отвердителей.

Что это дает? Его легко резать, он не крошится и не трескается как шифр, поэтому через сделанное отверстие легко пройдет вентиляционная или дымоходная труба. Ондулин имеет такие положительные качества:

  1. Прекрасные эксплуатационные характеристики и высокое качество благодаря составу.
  2. Производителями выпускаются дополнительные элементы: конек, ендова, уплотнительные материалы и фиксаторы. Они делают устройство кровли еще проще. Поэтому работать с кровельным материалом может каждый.
  3. Ондулин имеет небольшой вес и его просто транспортировать.
  4. Длительный срок эксплуатации, наряду со средней стоимостью, поднимает позиции продукции.
  5. Он безопасен для человека и экологически чист.
  6. Выполнять монтаж не составит труда. Фиксация выполняется посредством кровельных гвоздей, а наличие волн делает процесс еще проще. По ним можно ориентироваться.
  7. Большой ассортимент товаров, отличающихся цветом.
  8. Он подавляет шумы от дождя. Если говорить о металлической кровле, то жильцы жалуются на жуткий шум во время дождя. С ондулином это не наблюдается.
  9. Материал можно резать при помощи ножовки, монтажного ножа или электролобзика. Никаких высокотехнологичных инструментов не потребуется.

Что касается недостатков, то это средняя прочность, выгорание цвета под УФ-лучами и отсутствие защиты от огня. Так как материал мягкий, то проход трубы через ондулин сделать несложно. А благодаря дополнительным материалам, его легко сделать герметичным.

Как проводится

Если же владелец объекта заметил, что возле трубы появляется протечка, то в большинстве случаев причиной является некачественная герметизация крыши. Чтобы избежать протечек, специалисты устанавливают фартуки. Монтаж должен производиться в соответствии с алгоритмом:

  1. Необходимо уложить дренажный желоб. Он требуется для отвода влаги из трубы.
  2. Для обеспечения максимальной герметичности стыка кровельного покрытия и дымохода используется внутренний фартук для трубы на крыше.
  3. Нужно вырезать подложку из гидроизоляции, которая должна быть размещена под нижней кромкой фартука. Если же крыша покрыта листовым материалом, то край подложки нужно вывести между листами снизу. Обязательно нужно создать бортик для направления воды по скату.
  4. Кровельное покрытие должны быть уложены вокруг трубы.
  5. По идентичному алгоритму устанавливается внешний фартук. Различие заключается только в закреплении верхней кромки к дымоходу.
  6. Изоляционный фартук может быть создан вручную или приобретается готовый вариант. Дымовая труба должна проходить внутри фартука.

Методика компании Ондулин

Наиболее простым способом, как вывести трубу вентиляции и закрепить ее на крыше, является использование фирменного проходного элемента из полихлорвинила, так называемая вентиляционная труба ондулин, приобрести ее можно в строительных супермаркетах, например, «У Петровича».

Выведение вентиляционной трубы при монтаже кровли из ондулина

Перед укладкой последнего ряда листов ондулина определяют точку вывода вентиляционного каналана кровлю. Как правило, воздуховоды располагаются в последнем ряду покрытия. Проходной элемент устанавливаем в месте выхода вентиляционного канала таким образом, чтобы нижний край закрепить с нахлестом на лист ондулина предыдущего ряда. Нахлест элемента на лист нижнего ряда должен быть не менее 17 см.

Крепеж выполняется набивкой гвоздей в каждую волну элемента. Затем закрепляем по бокам проходного элемента листы ондулина таким образом, чтобы обеспечивался перехлест минимум в одну волну. На верхний край переходного элемента должно дохлестывать полотно с минимальным напуском в 17 см. Верхний край также крепится гвоздями в каждую волну.

Обустройство прохода вентиляционного канала на крышу после завершения кровельных работ

Зачастую устанавливать трубу вентиляции на крыше приходится уже после завершения укладки кровли. Если невозможно демонтировать лист ондулина и выполнить обустройство вывода в порядке, описанном в предыдущем пункте, приходится действовать радикальным способом:

  1. На первом этапе разрезаем крышу из ондулина крестообразным надрезом. Кромки разреза заводим вниз, подгибаем и фиксируем на внутренней стороне кровельного пирога с помощью скотча или скоб. Вдоль разреза необходимо выполнить обработку клеевым составом и пленкой для предупреждения попадания влаги в теплоизоляционный слой;
  2. Для установки воздуховода используем специальный переход – фартук. Края основания фартука заправляем под лист ондулина, зазоры в зоне примыкания кровельного материала к фартуку лучше заделывать специальной переходной лентой «Ондуфлеш»;
  3. Фартук прибиваем через ондулиновый лист к рейкам обрешетки и усиливаем накладкой с внутренней стороны кровли.

К сведению! Угол ската кровли не всегда совпадает с углом наклона основания фартука к трубе вентиляции, особенно, если используется стандартный типовой элемент. В этом случае переходник придется изготовить самостоятельно из медного или свинцового листа.

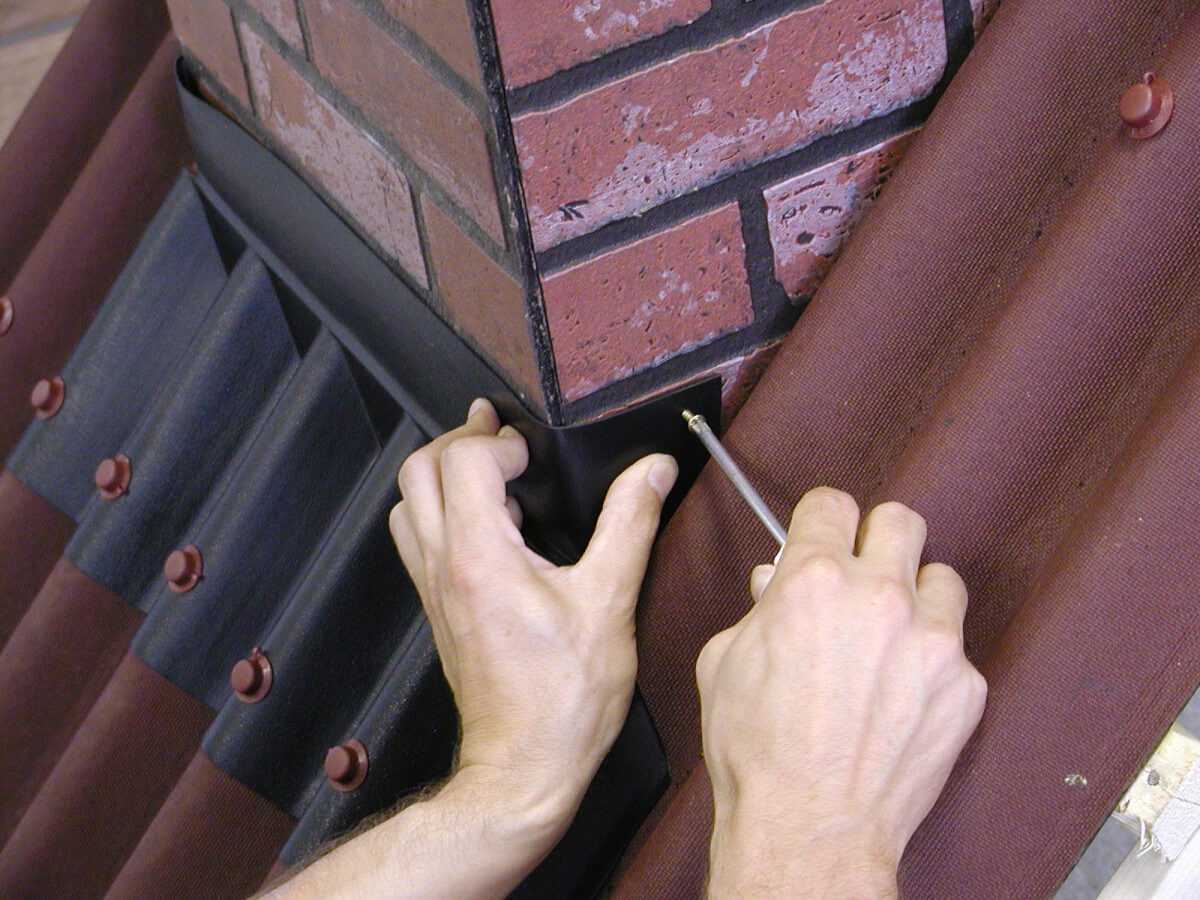

Обустройство зоны примыкания ондулина к печной трубе или дымоходу

Помимо обеспечения качественной гидроизоляции, чтобы правильно вывести печную трубу через крышу, необходимо учесть требования пожарной безопасности. В этом случае дымоход может одеваться в дополнительный наружный кожух из стали, внутри укладывается слой термоизоляции, обеспечивающий нагрев наружной оболочки не выше 40-50оС. В результате получается сэндвич труба через ондулин.

Кроме того, в местах, примыкающих к печной трубе, необходимо сделать сплошную дополнительную обрешетку, которая будет поддерживать края полотна и переходного элемента. Брус обрешетки должен быть удален от боковой поверхности стен дымохода на расстояние 3-4 см, и от верхней на расстояние не менее 5-10 см.

Примыкание с нижней стороны обустраивается покрывающим фартуком, при этом поверхность переходного элемента должна перейти поверх полотна ондулина слева и справа не менее чем на одну волну. Покрывало фартука прибивается поверх ондулинового покрытия гвоздями в дополнительную обрешетку, при этом в крайние волны гвозди не бьются. На углах уложенного элемента выполняется герметизация лентой «Ондуфлеш».

Слева и справа от дымохода на полотно ондулина устанавливается элемент «боковое примыкание». Его необходимо отмерить аналогично предыдущему фартуку, вырезать и установить на линии примыкания и прибить гвоздями.

Примыкание верхнего края заклеивается лентой «Ондуфлеш», с помощью этого же материала заклеиваются верхние края фартуков, настилающиеся на вертикальную поверхность трубы. Верхний край ленты фиксируют с помощью дополнительной металлической планки и саморезов. По краю металлической планки щель нужно заделать полиуретановым герметиком. Ленту «Ондуфлеш», наклеенную поверх верхнего края печной трубы, нужно закрывать дополнительным куском ондулина и прибивать.

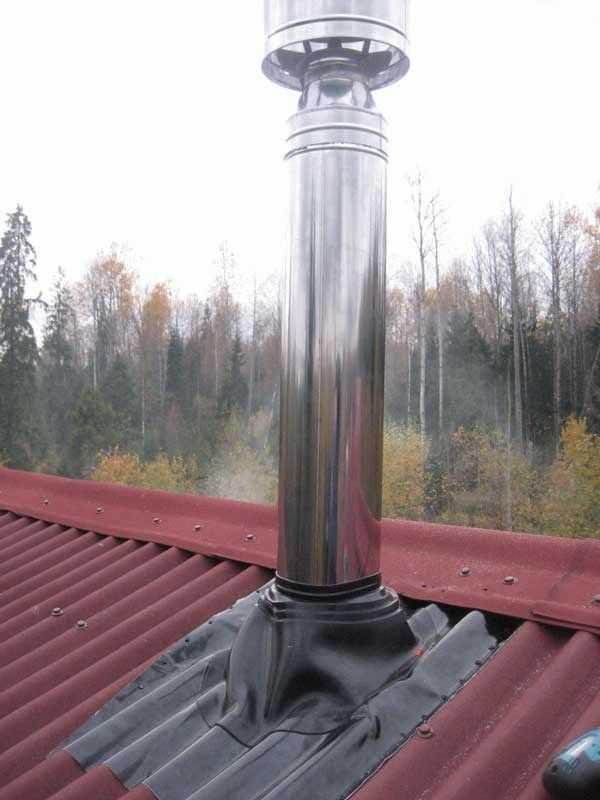

Как правильно вывести металлическую трубу через ондулиновую крышу?

Вывести металлическую трубу через ондулиновую крышу не так-то просто. Дело в том, что ондулин – горючий материал, точно также как и дерево, из которого сделана стропильная ферма крыши.

Если, к примеру, вы строите баню и хотите покрыть ее ондулином, то дымоходная труба должна быть расположена с расчетом около 250 мм от легковоспламеняющегося материала (деревянных стропил). А в ондулине придется пропиливать дыру приличного размера. Через эту дыру будет попадать влага внутрь кровли. Значит, нужено оббить ответстие специальным материалом, который защитит крышу от протекания и в то же время, он должен быть не горючим.

Знаю, что часто для этих целей используют базальтовую минвату. Края минваты подгибаем, прибивая гвоздями или скобами. По краям еще можно пройтись уплотнительными лентами. Места выхода трубы (выше и ниже) снабдить необходимыми вентдеталями. Это нужно, чтобы циркуляция воздуха под кровлей не была нарушена.

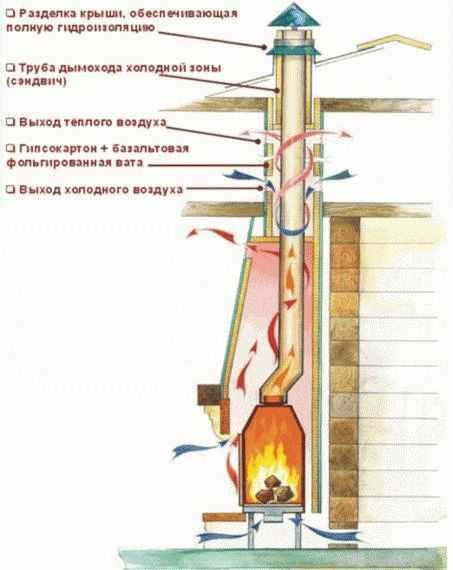

Схема пожарной безопасности трубы:

Изоляция металлической трубы от кровли:

Смотря какая это труба, может быть и дымоход и вентиляция.

Если вентиляция, то в продаже есть вот такой дополнительный элемент (“вентиляционная труба ондулин”),

Если речь о дымоходе, то конечно тут свои нюансы, ондулин это битум, то есть горячий материал.

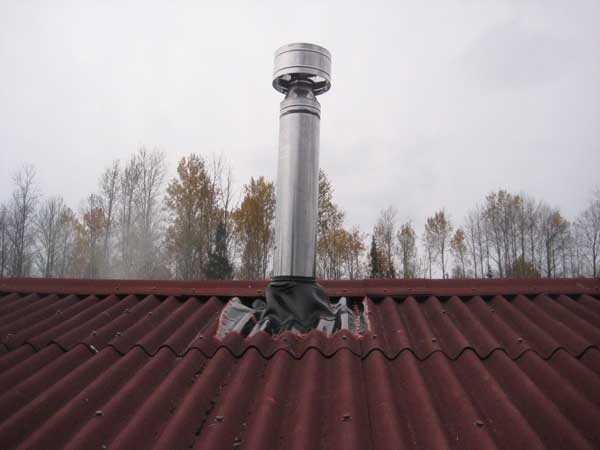

При проходе металлической трубы через ондулин применяются специальные “проходки” (металлические).

Есть свои нюансы прохода после покрытия крыши ондулином и вовремя монтажа.

Сама металлическая труба одевается в специальный кожух внутри которого термоизоляция, вот на фото это хорошо видно.

Брус обрешётки должен быть удалён от наружной стены дымохода не менее чем на 10-ь см.

Для герметизации прохода на металлическую трубу монтируется вот такая манжета “Мастер-флеш”

Крепить к ондулину (фланец манжеты) можно на битумную мастику.

Пошаговая инструкция вентиляции крыши из ондулина

Для начала рассмотрим самый распространенный вариант внедрения вентиляционной трубы для ондулиновой кровли. Речь идет об изначальном покрытии кровли материалом. Процесс монтажа выполняется по обычной схеме. Непосредственно перед тем, как уложить последний ряд ондулиновых листов, нужно определить точку вывода вентиляционного канала на крыше. Ведь чаще всего воздуховод устанавливают именно в последнем или предпоследнем ряду. Кровельного материала. Дальше инструкция следующая:

Первым делом нужно установить проходной элемент на ондулин. Под проходным элементом в нашем случае подразумевается лист однулина с уже вырезанным отверстием, и трубой. Только для монтажа эта труба снимается. На фото видно, как выглядит проходной элемент

При этом важно использовать рулетку и выдержать нахлест проходного элемента на нижний ряд ондулина. Нахлест должен составлять 17 см и больше, как это показано на фото

Для фиксации используются специальные гвозди с прокладкой для однулина. Сам проходной элемент фиксируется гвоздями в каждую волну. Исключением являются две боковые волны, которые впоследствии будут использованы для нахлеста по бокам.
Когда элемент надежно зафиксирован снизу, требуется приложить лист ондулина, который будет использоваться для дальнейшей обшивки кровли. После чего его нужно разметить. Боковой нахлест делается на одну волну, в нужном месте ставится метка. А вот нахлест сверху составляет все те же 17 см. Там тоже ставится метка.
Теперь можно нанести точные линии и выполнить нарезку смежного листа. Резка поперек волн одндулина лучше всего выполняется посредством электролобзика или ручной циркулярной пилы. Если таковых нет, используется ножовка, смоченная в масле или воде. Что касается резки вдоль волны, то лучше всего использовать острый канцелярский (монтажный) нож.
Когда смежной лист готов, остается установить его на свое место и закрепить к обрешетке посредством гвоздей, как при обычном монтаже. При этом не забывайте о нахлестах: боковой одну волну, сверху – 17 см
Гвозди забиваются в каждую волну ондулина.
​Обратите внимание! С противоположенной стороны, где еще нету смежного листа, нужно оставить одну волну незакрепленной.

Далее производится сборка вентиляционной трубы. На ней закрепляется колпак, и конструкция приобретает готовый вид
Труба устанавливается на проходной элемент строго в вертикальном расположении. В конце ее остается закрепить при помощи четырех саморезов.
Осталось только уложить смежной лист однулина. С ним не нужно выполнять никаких дополнительных действий и обрезать. Он укладывается с нахлестом в одну волну и закрепляется в обычном порядке. При этом волна листа может накрывать проходной элемент сверху, или же, наоборот, лежать сверху на нем.

Вот и все, работы по устройству вентиляционной трубы для ондулина завершены, как и обустройство кровли в целом. Рекомендуем посмотреть это обучающее видео, из которого наглядно видно, как можно сделать все работы по монтажу вентиляции в ондулине своими руками.

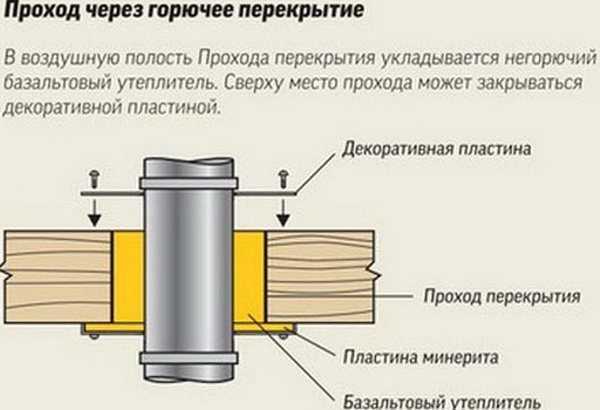

Изоляция перекрытий

Существует определенный порядок, как изолировать трубу дымохода в перекрытии:

  1. В перекрытиях и крыше делают отверстия для прокладки дымоотводящей конструкции так, чтобы от их края до стенок труб оставалось расстояние не меньше 25 -35 сантиметров (прочитайте: «Как и чем заделать щель между трубой и крышей – разные варианты для разных материалов»).
  2. Края отверстий покрывают металлическими или асбестоцементными листами или обустраивают термоизолирующий короб.
  3. Пространство около труб плотно заполняют теплоизоляционной ватой.
  4. Расположенные недалеко от проходов дымохода конструкции из дерева покрывают специальными – антипиреновыми составами.

Разобравшись с тем, как теплоизолировать и чем обернуть трубу в бане или доме, можно без особых трудозатрат выполнить данную работу.

Но даже качественно изолированный дымоход следует эксплуатировать правильно:

  • производить очистку от сажи не меньше 3 раз на протяжении года;
  • своевременно убирать из печки золу;
  • не сжигать в агрегате посторонние предметы и материалы.

Пошаговая инструкция по выполнению работ проведения труб дымохода через плиты перекрытия и конструкцию крыш – знания, которые пригодятся любому мужчине, решившему выполнить работу своими руками. Работа непростая и требует внимательности и ответственности, ведь от качества зависит сохранность вашего дома и защита его от пожаров.

Как через кровлю из ондулина можно вывести трубу

В любом жилом здании приходится выводить на крышу, как минимум, пару труб: печную, или дымоход, и вентиляционную. На обычной кровле потребность вывести трубу всегда была связана с необходимостью соблюдать правила пожарной безопасности, предусматривать наличие тепловых зазоров и обеспечивать надежную защиту от проникновения влаги в слой теплоизоляции. Если у вас кровля из ондулина, придется учесть дополнительные факторы:

  • Кровельный материал, изготовленный из прессованного целлюлозного волокна и битума, крайне огнеопасен, даже если были использованы огнестойкие пропитки. Даже искры, вылетающие из печной трубы, способны вызвать возгорание;
  • Условием сохранения механической прочности ондулинового полотна является обеспечение полноценной опоры краев, в противном случае материал будет деформироваться;
  • При повышении температуры материал начинает размягчаться и терять механическую прочность.

Инструкция выведения трубы при укладке ондулина

Если выведение выполняется на этапе устройства кровли, то инструкция следующая:

  1. Проходной элемент устанавливается с нахлестом в 17 см, и прибивается к обрешетке в нижней части в каждую волну, кроме волн для нахлеста. Используются специальные гвозди для ондулина.
  2. Отмеряется следующий лист так, чтобы боковой нахлест был равен 1 волне, а свверху, те же 17 см. Лишнее отрезается электролобзиком или пилой, если говорить о резке поперек, а вдоль работа выполняется монтажным ножом.
  3. Лист прикладывается на место и закрепляется гвоздями в каждую волну к обрешетке.
  4. Собирается вент. труба ондулин, проходящая через ондулин, и устанавливается в проходной элемент.
  5. Осталось уложить последний лист, соприкасающийся с проходным элементом, также как предыдущий.

Работа сделана. Вентиляционная труба выведена через поверхность кровли ондулина. Справиться с задачей поможет подробная видеоинструкция:

От чего зависит способ обустройства прохода трубы

В первую очередь он зависит от типа трубы и материала ее изготовления. Для каждого из распространенных в строительстве материалов (кирпич, бетон, металл и т.д.) имеются свои нюансы установки прохода.

Внимание! В установке прохода и обеспечении качественно герметизации не стоит смотреть на какого-нибудь соседа Петровича и все повторять за ним. В данной ситуации целесообразен индивидуальный подход.. Если печь, которая установлена в доме использует в качестве топлива дрова, уголь или торф, то дымоход не выполняется из металла, так как он будет слишком сильно нагреваться

А это может быть опасно.

Если печь, которая установлена в доме использует в качестве топлива дрова, уголь или торф, то дымоход не выполняется из металла, так как он будет слишком сильно нагреваться. А это может быть опасно.

В зависимости от размеров трубы, в некоторых случаях можно подобрать стандартные типовые элементы, выпускаемые именно для таких целей, которые могут идти в комплект с кровельным материалом.

Внимание! Если ширина дымохода оказывается более чем 0,8 метра, то за трубой рекомендуется выполнять разуклонку. Так называемую маленькую двускатную кровлю, которая будет препятствовать скоплению снежных масс и дождевых вод за трубой

Лучше всего стараться проход трубы выполнять либо в месте самого конька, либо практически сразу за ним.

Правильно смонтированный проход для печной трубы, с учетом правил пожарной безопасности и эксплуатационных характеристик покрытия (ондулин), можно на долгие годы обезопасить себя от проблем с протеканиями на данном участке крыши, а также сделать отопление дома, в независимости от типа обогрева, безопасным и эффективным. Кроме того, по рекомендации производителя кровельного материала следует использовать конкретные строительные материалы, наиболее подходящие для данных видов работ.

Что еще почитать по теме?

Конструкция узлов примыкания кровельного покрытия к трубе

Когда надежная основа под обустройство примыкания кровельного материала к дымоходу будет готова, можно переходить к монтажу элементов герметизации покрытия.

Конструкция системы примыкания покрытия к трубе может быть разной, в зависимости от выбранного кровельного материала. Функции, которые возлагаются на элементы, входящие в конструкцию примыкания — это герметизация и гидроизоляция стыков покрытия крыши и вентиляционной или дымоходной труб, а также отвод и перенаправление потоков воды, стекающих от конька крыши к трубе сверху.

Кроме выбранного для покрытия крыши типа кровли, при составлении проекта следует учитывать и месторасположение дымоходной трубы, ее форму, а также материал, из которого она изготовлена.

Профессионалы-строители обычно рекомендуют применять для обустройства примыканий только готовые конструкции, которые выпускаются производителями кровельных покрытий. Тем не менее, очень многие мастера предпочитают изготавливать эти детали самостоятельно.


Один из вариантов самодельной конструкции узла примыкания кровли к кирпичной трубе прямоугольного сечения. Такой «комплект» несложно изготовить самому из листовой оцинковки

Необходимо отметить, что дымоходную трубу, проходящую через кровлю непосредственно на коньковой линии крыши — герметизировать проще всего. При таком расположении вода во время дождя, а также снежные наносы в зимний период, не имеют возможности скапливаться выше задней стенки трубы, что сводит к минимуму риск протекания кровли в этом, пожалуй, самом уязвимом месте примыкания.

Не составит труда обустроить надежное примыкание кровельного материала к дымоходу, который находится и в непосредственной близости от линии конька, то есть практически сразу же за коньковым элементом. Над трубой также получается очень небольшое пространство что не дает возможности скопления снега и воды.


Дополнительный перелом кровли над трубой – разжелобок, не даст дождевой или талой воде накапливаться в этом пространстве – перенаправит ее потоки по сторонам

Пожалуй, самое неудачное расположение трубы – на линии ендовы. Желательно, еще на этапе проектировании дымоходных и вентиляционных каналов и конструкции крыши, не допускать подробного прохода трубы через кровлю И, безусловно, сложнее всего качественно обустроить примыкание вокруг дымохода, приходящегося на среднюю или нижнюю часть ендовы. Труба в этом случае будет находиться на пути выраженно направленных потоков воды, которые во время дождя или таяния снега будут стекать в желоб стыка скатов

В этом случае чрезвычайно важно надежно герметизировать не только заднюю сторону трубы, но и ее боковые линии. Поэтому еще на стадии проектирования необходимо очень постараться избежать такого месторасположения трубы

Теперь, чтобы ответить на самые популярные вопросы, которые возникают в процессе обустройства этого узла крыши, необходимо рассмотреть несколько вариантов герметизации проходов трубы через кровлю.

Особенности вывода трубы через ондулин

Есть некоторые правила, которых стоит придерживаться. Они связаны со свойствами материала. Профессионалы знают, что жилое здание требует выведения через кровлю нескольких труб. Это и печная труба, вентиляционный проход через крышу из ондулина, которые имеют соответствующий вес. При работе учитывается следующее:

ондулин, в отличие от шифера, боится огня, поэтому его нужно защитить от повышенной температуры от дымоходной трубы и искр, вылетающих из нее;
так как материал имеет среднюю механическую прочность, то важно создать полноценные опоры для краев. Если этого не сделать, он может деформироваться;
высокая температура от дымохода может размягчать материал, он теряет свою прочность.. Это нужно знать, прежде чем приступать к работе

Давайте рассмотрим два вида работ, это выведение вентиляционной трубы через ондулин и выведение печной трубы

Это нужно знать, прежде чем приступать к работе. Давайте рассмотрим два вида работ, это выведение вентиляционной трубы через ондулин и выведение печной трубы.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Электрика и не только
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
